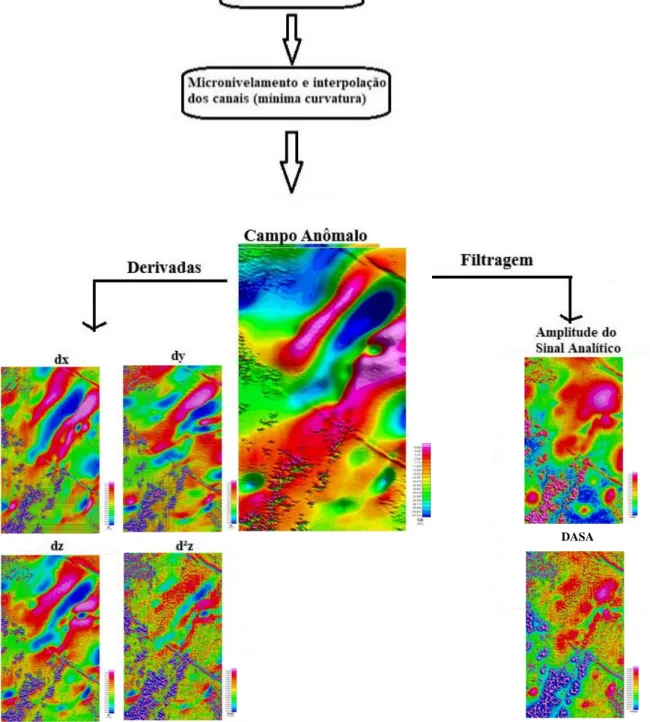

36 Figura 5.2 - Processamento de fluxo de mapas magnetométricos de campo temático. anômalo, dx, dy, dz, d²z e amplitude do sinal analítico. 38 Figura 5.3 - A) Mapa magnetométrico da área de estudo; e B) Magnetofácies sobrepostas. no mapa magnetométrico, Amplitude do sinal analítico.
APRESENTAÇÃO
LOCALIZAÇÃO
OBJETIVOS
JUSTIFICATIVAS
MATERIAIS E MÉTODOS
- Revisão bibliográfica
- Levantamento de banco de dados
- Análise qualitativa
- Integração geofísica-geológica
- Análise quantitativa
Os resultados obtidos foram importantes para uma análise quantitativa da área, na qual se tornou possível analisar, juntamente com os dados geológicos, a profundidade das anomalias magnetométricas anteriormente encontradas. Os dados obtidos neste programa também foram utilizados na execução de um método chamado krigagem, no qual foram criados modelos 3D para uma visualização mais profunda das anomalias.
CONTEXTO GEOTECTÔNICO
O Cráton São Francisco
O leito rochoso arqueano e paleoproterozóico consiste em litotipos metamórficos de médio e alto grau e conjuntos de granito e greenstone, afloramentos nas regiões sul e norte do craton (Teixeira et al. 2000). A parte oeste do cráton é delimitada pelo cinturão de Brasília, que compreende um cinturão de dobras neoproterozóicas e tem cerca de 1200 km de comprimento e 300 km de largura (Uhlein et al. 2012).
QUADRO ESTRATIGRÁFICO
Grupo Bambuí
O Grupo Bambuí constitui uma unidade estratigráfica formada por litofácies siliciclásticas e carbonáticas (químicas, bioquímicas e retrabalhadas), depositadas em uma plataforma marinha epicontinental no final do Neoproterozóico (700 - 600Ma). É constituída por uma série de siltitos finamente laminados, argilitos e folhelhos de cor esverdeada (amarelo quando intemperizados) (Borges 2013).
Grupo Aerado
Grupo Mata da Corda
ARCABOUÇO ESTRUTURAL
EVOLUÇÃO GEOLÓGICA
A leste da crista estrutural, desenvolveu-se a Depressão Abaeté (Figura 2.8B, C, D), o primeiro registro de subsidência mecânica na Bacia Sanfranciscana (Campos & Dardenne 1997b, Sgarbi et al. 2001, Read et.al 2004). Segundo Hasui & Haralyi (1991) e Sawasato (1995), a origem da depressão Abaeté é consequência da reativação de linhas proterozóicas presentes no embasamento cristalino. Estudos de química mineral e termobarometria de clinopiroxênios sugerem que as intrusões kimberlíticas/lamproíticas ocorreram através da reativação de falhas transcontinentais na direção NW-SE.
Posteriormente, uma reativação tectônica deu origem ao Grupo Mata da Corda (Figura 2.6 C e D) (Read et al. 2004).
INTRODUÇÃO
MAGNETOMETRIA
- Introdução
- O campo magnético terrestre
- Magnetismo das Rochas e Minerais
- Tratamento e Filtragem dos Dados
- Deconvolução de Euler
Estes últimos são os alvos durante a prospecção geofísica por métodos magnéticos, que são causados principalmente por magnetita, pirrotita e ilmenita (Telford et al. . 1990). Quando um material é exposto a um campo magnético, ele pode adquirir uma magnetização na direção do campo que se perde quando o material é retirado do campo. Esse fenômeno é conhecido como magnetização induzida ou polarização magnética, que resulta no alinhamento de dipolos elementares dentro do material na direção do campo.
Estas últimas, quando submetidas a determinadas condições, apresentam magnetização espontânea e estão associadas aos maiores valores de suscetibilidade, sendo então chamadas de substâncias ferromagnéticas (Telford et al. 1990).
RADIOMETRIA
Introdução
As partículas α são núcleos de hélio que são emitidos do núcleo de um átomo durante o decaimento de isótopos. As partículas β são elétrons emitidos quando um nêutron se divide em um próton e um elétron durante certos decaimentos. Essas emissões radioativas têm propriedades de penetração muito diferentes, das quais as partículas α não podem ser detectadas em nenhum levantamento radiométrico e as partículas β apenas em observações terrestres.
Assim, os raios γ, por terem frequências superiores a 1016 Hz dentro do espectro e serem mais penetrantes, são mais comumente usados em levantamentos radiométricos aerotransportados (Kearey et al. 2009).
Radioatividade das Rochas
Os minerais e ocorrências de urânio mais importantes são: uranita, que ocorre em granitos, pegmatitos e veios hidrotermais; carnotoita, que pode ocorrer em arenitos; goma, produto da alteração da urita; Os minerais de tório mais importantes são: monazita e zircão, encontrados em granitos, gnaisses e pegmatitos; torianita, torita e uranotorita, presentes em granitos, gnaisses e placeres. O tório é liberado pela quebra de minerais durante o processo de intemperismo e pode ser concentrado em minerais hidratados ou oxidados, à base de ferro ou titânio, e em minerais argilosos (Telford et al. 1990).
Embora menos de 1% das intrusões kimberlíticas carreguem este mineral de grande valor econômico agregado, elas retêm cerca de 85% da produção mundial do mineral (Sgarbi et al. 2001, Costa & Luz 2005, Svisero 2006, Pereira 2007).
KIMBERLITOS E ROCHAS PARENTAIS
Breve Histórico
Como a busca por fontes primárias nos crátons arqueanos parecia consolidada, mais de um século após a descoberta do primeiro kimberlito, uma nova rocha ígnea diamantífera foi descoberta, localizada no norte da Austrália. Os tubos revolucionaram a pesquisa de fontes primárias, pois essas intrusões não são kimberlitos e não estão localizadas em crátons, mas em cinturões dobrados (Marini et al. 2002). Na década de 1970, mais de um século após a descoberta do primeiro kimberlito, quando a busca por fontes primárias em crátons arqueanos parecia estar em andamento, uma nova rocha ígnea diamantífera foi descoberta no norte da Austrália, os lamproitos diamantíferos Ellendale e Argyle.
Essa descoberta revolucionou a pesquisa sobre fontes primárias, pois essas intrusões não são kimberlitos e não estão localizadas em cratons, mas em cinturões dobrados (Marini et al. 2002).
Classificação dos Kimberlitos e Lamproítos
Nos vinte anos seguintes à descoberta do primeiro tubo, aproximadamente 15 chaminés de kimberlito foram encontradas na região metropolitana de Kimberly, a maioria delas estéreis (Marini et al. 2002). Os excelentes resultados econômicos decorrentes da mineração de diamantes em dutos impulsionaram o progresso tecnológico e científico para a descoberta de recursos primários de diamantes, o que fez com que o número de pesquisas relacionadas ao assunto aumentasse em grande número. Lamproítos são rochas híbridas constituídas por uma mistura de produtos de cristalização magmática com xenólitos e xenocristais do manto.
Eles são peralcalinos e comumente ultrapotássicos (contendo 6% a 8% de K2O em comparação com 0,6–2% nos kimberlitos do Grupo I e 5% nos kimberlitos do Grupo II).
Morfologia dos Pipes
Durante muito tempo, o bem-sucedido modelo sul-africano para kimberlitos foi amplamente utilizado por geocientistas, mas novas descobertas de recursos primários de diamantes revelaram tubos de diferentes formas (Figura 4.2) (Costa & Luz 2005). Não apresentam fácies diatreme ou zona de raiz e o seu canal magmático localiza-se na fácies da cratera numa distância de várias centenas de metros, com forma de taça (Costa & Luz 2005) (Figura 4.3A). 1995), os kimberlitos ocorrem normalmente em associação com outras intrusões/tubos, que é o nome que dá a este agrupamento de aglomerados.
MAGNETOMETRIA E GAMAESPECTROSCOPIA PARA KIMBERLITOS
Medições de radiação gama de potássio (K), urânio (U) e tório (Th) são coletadas individualmente e por contagem total do espectro. Devido à sua natureza ultrabásica alcalina, as rochas kimberlito/lamproíta geralmente têm mais tório e urânio do que outras rochas ultramáficas, de modo que as razões Th/K e U/K são mais altas. Nos kimberlitos do Grupo I, essas proporções são maiores devido à menor concentração de potássio do que nos kimberlitos e lamproitos do Grupo II (Haralyi & Svisero 1984).
O contraste entre as intrusões ígneas e as rochas carbonáticas hospedeiras permitiu a identificação de praticamente todos os lamproitos da área.
HISTÓRICO DO CLÃ KIMBERLÍTICO DO CENTRO OESTE DE MINAS GERAIS
A teoria mais aceita sobre a origem dos tubos diamantados no centro-oeste de Minas Gerais está intrinsecamente ligada às zonas de fragilidade causadas pelo soerguimento do Arco do Alto Paranaíba. Kimberlitos e rochas relacionadas já foram identificados no centro-oeste de Minas Gerais, mas em todo o Cráton do São Francisco e áreas adjacentes, apenas cerca de dez intrusos possuem diamantes (Pereira 2007). A intrusão é um kimberlito Grupo I com microdiamantes em fácies de crateras e afloramentos no Grupo Areado, próximo ao Distrito Diamante Abaeté (Read et al. 2004).
Localizada na cidade de São Roque de Minas, no centro-oeste de Minas Gerais, a Canastra I é o mais famoso kimberlito diamantífero brasileiro.
BANCO DE DADOS
METODOLOGIA
Em seguida, foram gerados os mapas temáticos magnetométricos (Campo Magnético Anômalo; Gradiente Vertical de Primeira e Segunda Ordem; Gradientes Horizontais em X e Y; Amplitude do Sinal Analítico, Derivado da Amplitude do Sinal Analítico), utilizando derivações e filtragem e os mapas radiométricos (K , Canais Th, U e Total Count; Th/K, U/K, relação U/TH; imagem ternária; parâmetro F). Os mapas georreferenciados foram integrados aos dados geológicos em ambiente SIG utilizando o software ArcGIS (versão 9.3), para realização da interpretação qualitativa.
ANÁLISE MAGNETOMÉTRICA
3 Caracteriza-se por baixas amplitudes (0,013 a 0,007 nT/m) e altos comprimentos de onda, cor em tons de verde. Figura 5.3 - A) Mapa magnetométrico, amplitude do sinal analítico, área de estudo; e B) Magnetofácies sobrepostas ao mapa magnetométrico, amplitude do sinal analítico. A magnetofácies 1 (Figura 5.3) é caracterizada por uma alta resposta do sinal magnético de altas amplitudes e baixo comprimento de onda e está distribuída principalmente nas partes noroeste e sudoeste da área. Lineamentos magnéticos também foram delineados usando um mapa de amplitude de sinal analítico.
No Domínio 1, 633 lineamentos foram atribuídos e um grande lineamento para NW pode ser observado afetando outras propriedades magnéticas (Figura 5.5), com direção preferencial para NW (Figura 5.5A).
ANÁLISE RADIOMÉTRICA
O mapa Ternário foi utilizado principalmente para a interpretação qualitativa dos dados, com o auxílio de outros mapas gerados e 9 radiofácies delineadas através deles (Figura 5.7 e Tabela 5.2). De acordo com a concentração relativa, cada radioelemento foi qualitativamente classificado em muito baixo, baixo, médio, alto e muito alto (Tabela 5.2). Figura 5.7 - A) Mapa de radiofácies sobreposto a mapa ternário; e B) Carta ternária. Com base na interpretação dos lineamentos radiométricos, foram identificados 891 lineamentos (Figura 5.8), com direção NW preferencial.
INTEGRAÇÃO GEOLÓGICA GEOFÍSICA
Magnetometria
Isso se deve à grande influência da linha regional Az 125° (Bardet 1977), que corta o estado de Minas Gerais, onde se localiza a região de estudo. Esse lineamento tem expressão e proximidade com importantes regiões de exploração mineral, não só em Minas Gerais, mas em outros estados como Goiás e Mato Grosso. Consequentemente, isto tem um grande impacto nas rochas efusivas da área de estudo e nas rochas kimberlíticas aí encontradas (Figuras 5.10 e 5.11). Figura 5.10 - A) Mapa de lineamento magnetométrico sobreposto ao mapa de amplitude de sinal analítico da área de estudo destacando o lineamento Az125°; e B) A roseta dos lineamentos magnetométricos.
Radiometria
Comparando os mapas das Figuras 5.12 e 5.7, foi feita uma correlação entre os níveis de rádio identificados no mapa ternário e a estratigrafia da área (Tabela 5.3). A Radiofácies 1 corresponde às coberturas detrítico-lateríticas e encontra-se na parte noroeste da área e está presente nas radiofácies 2 e 8. A Radiofácies 3 pertence ao grupo Mata da Corda e refere-se a rochas extrusivas, ou seja, lapito-tufos.
A radiofácies 9 novamente corresponde a coberturas detrítico-lateríticas e está localizada na parte sudeste da área.
INTRODUÇÃO
METODOLOGIA
Nele foi aberto o arquivo com as informações dos perfis e selecionadas as opções para trabalhar com os dados magnéticos da amplitude do sinal analítico, sendo então necessário informar a altitude de voo do levantamento aéreo realizado. A partir disso são processados os dados, que informam o índice estrutural, o tamanho da janela e a profundidade máxima desejada. Os dados processados foram importados para o software ArcMap, que uniu todos os perfis usando a rotina de mesclagem, transformando diferentes formas em um único shapefile.
A partir desse shapefile gerado, os dados foram interpolados por meio de krigagem, gerando um modelo 3D no ArcScene.
APRESENTAÇÃO DOS RESULTADOS
Entre os perfis 6 e 7 e 8, mostrados na Figura 6.1, observam-se anomalias magnéticas com elevada probabilidade de serem kimberlitos, devido à sua elevada suscetibilidade magnética (valor extremamente elevado envolvido por uma camada magnética) e forma arredondada (Figura 6.4). Utilizando o método de deconvolução de Euler, foi possível estimar a profundidade das anomalias presentes na área e apresentar feições estruturais, como estruturas fraturadas. Fácies, ambiente deposicional e aspectos diagenéticos das rochas carbonáticas da Formação Sete Lagoas na região norte de Minas Gerais, Bacia do São Francisco.
Archean Nucleii and the Distribution of Kimberlite and Related Rocks in the São Francisco Craton, Brazil.
VIZUALIZAÇÃO EM 3D
