Por o sistema ser pouco conhecido na região e pela dificuldade em encontrar materiais para sua composição, concluiu-se que embora os valores para a construção tenham ficado mais caros que a construção em alvenaria, o sistema é uma construção rápida alternativa. , com elevados requisitos de desempenho térmico e acústico, garantiu segurança estrutural e sustentabilidade em todas as fases do projeto, podendo ser implementado para atender à alta demanda do país por habitação social. Para esta empresa é necessária a adequação da regulamentação estrangeira específica para o Brasil para melhorar as condições de estudo do sistema.
Contextualização
Apresenta também um questionário para analisar a aceitabilidade da estrutura de madeira na região de Caratinga-MG. Com o auxílio de um questionário foi realizada uma pesquisa quantitativa na cidade de Caratinga-MG com o objetivo de divulgar o Wood Frame e mostrar o nível de aceitação do sistema.
Objetivos
Objetivo geral
O objetivo deste estudo é analisar as vantagens e desvantagens de um sistema construtivo em madeira para habitação de interesse social e assim contribuir para a difusão de uma metodologia construtiva mais sustentável e ainda pouco popular na cidade de Caratinga-MG. Por fim, os resultados obtidos são discutidos analisando todos os pontos positivos e negativos do wood frame para a aplicabilidade do sistema em edificações de importância social na região de Caratinga.
Objetivos específicos
Estrutura do trabalho
A madeira na construção civil
Resistencia à compressão
Resistencia à tração
Situação atual no Brasil
Diante disso, o sistema Wood Frame, que tem a madeira como principal elemento estrutural, torna-se sustentável em relação à alta demanda. O clima do país também é propício para o plantio de eucalipto, espécie que pode ser oriunda de unidades de reflorestamento (OLIVEIRA, 2014). Existem grandes áreas que, segundo Oliveira (2014), não são adequadas para a agricultura e que podem ser manejadas para criação de unidades de reflorestamento.
Segundo a construtora Casema, o Wood Frame traz vantagens como redução de mão de obra estimada em 50%, em média. Porém, se por algum motivo não houver mão de obra qualificada na região onde se deseja construir, os custos trabalhistas podem aumentar.

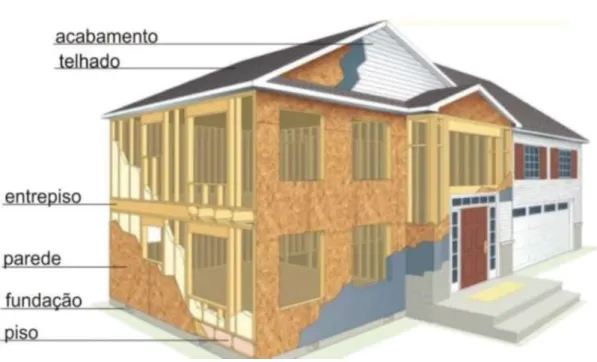

Sistema construtivo Wood Frame
Balloon frame
O sistema Balloon Frame surgiu em meados da década de 1930 e foi destacado pelo engenheiro civil George Washington Snow (SANTOS, 2016). Na transformação de tecnologias e costumes no Brasil, Kruger e Seville (2016 apud SANTOS, 2016, p.159) apontam que a moldura do balão deve ser retratada como uma estrutura de malha ou também como uma estrutura de malha, utilizando a expressão “estrutura de balão "porque possui uma rede que se caracteriza como moldura e pode ser coberta como um balão.
Platform frame
O custo final da estrutura foi de R$ 15.784,53 para construção em wood frame e R$ 9.701,62 para construção em alvenaria convencional. Como uma alvenaria que levaria 2 meses para ser concluída pode ser concluída em apenas 3 semanas utilizando o sistema construtivo Wood Frame. A quinta questão teve como objetivo saber se os usuários tinham conhecimento sobre casas de madeira, mas conheciam o sistema construtivo de madeira.
Através desta questão foram obtidos os seguintes resultados: 56,5% acharam que o sistema construtivo Wood Frame agride mais o meio ambiente e 43,5%. Disponível em:

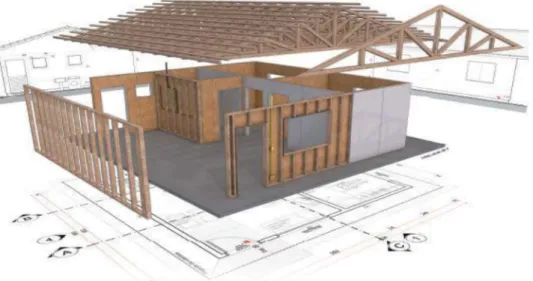

Execução do Wood Frame utilizando o método construtivo plataforma
Fundação
As casas de toras pesam muito menos em comparação com as casas de tijolos ou blocos de concreto. Devido à sua estrutura leve e distribuição uniforme de carga, qualquer tipo de fundação pode ser projetado para construções com estrutura de madeira. Existem vários fatores que afetam o tipo de fundação, como topografia, tipo de solo, utilização da edificação, número de andares, etc.
A fundação pode ser construída por diversos métodos, como alvenaria de tijolo, blocos de cimento, concreto, total ou parcialmente madeira, etc., conforme mostra a Figura 2.9 (USP, S/D). Este trabalho não realizará a análise de fundação do projeto projetado, pois esta análise, conforme mencionado acima, depende de vários outros fatores.
Piso
Paredes
- Janelas e portas
- Placas OSB
- Elementos de fixação
No topo da membrana, as placas OSB são fixadas com parafusos de 2” em intervalos de 40 ou 60 cm aos suportes verticais (PEREIRA, 2015). Segundo Cardoso (2015), a montagem de esquadrias estruturais para janelas e portas requer métodos específicos para garantir o desempenho estrutural, conforme mostra a Figura 2.14. A Tabela 2.3 apresenta as diferentes dimensões para utilização do OSB, com espessuras e dimensões de acordo com a distância aceita entre os perfis.
Segundo Futureng (2017 apud ROLIM, 2017, p.29-30), os painéis OSB atendem aos conceitos de sustentabilidade, pois requerem menos energia em comparação com outros materiais de construção, pois são um material totalmente reciclável. Na maioria das construções Wood Frame, a ligação é feita através de três tipos de pregos mostrados na Figura 2.15, conforme Allen et al (2011 apud ROLIM, 2017, p.38).
Cobertura
Os autores ressaltam ainda que podem ser utilizados pregos ardox ou ring nail, que são pregos que dificultam o arrancamento da estrutura. As ripas são necessárias para o correto posicionamento dos ladrilhos, dependendo da escolha do revestimento. As distâncias podem variar de 60 cm a 120 cm, dependendo do tipo de ladrilho escolhido. Para realizar esta pesquisa, utilizou-se como metodologia uma revisão bibliográfica para apresentar um estudo sobre o sistema construtivo de madeira e também uma breve contextualização do mesmo no mercado brasileiro.
Também foi aceito um estudo de caso desenvolvido em duas fases: análise qualitativa por meio de questionário e levantamento orçamentário de um projeto que atenda aos requisitos para ser classificado como de interesse social. A seguir, são descritos os procedimentos utilizados para a coleta de informações referentes ao estudo de caso desenvolvido.
Projeto arquitetônico
O projeto do presente estudo foi desenvolvido com uma área de 38,47 m² para atender dois métodos construtivos: Wood Frame e alvenaria convencional, conforme mostra a Figura 3.1. Enfatizando a utilização do Wood Frame para que a população de baixa renda tenha acesso a moradias com padrões de qualidade elevados e sustentáveis, pois o sistema é capaz de proporcionar ao usuário conforto e durabilidade desde o momento da fabricação das peças estruturais.
Orçamentos
Wood Frame
Para a estrutura foi adotado um perfil de madeira de eucalipto tratada da empresa Mademix localizada em Caratinga-MG, com espessura de 2" x 4". Adotou-se a placa OSB 10mm, pois o autor aceitou o espaçamento dos perfis de madeira em 40 cm A cotação foi feita pela empresa Palowa localizada em Ipatinga-MG. Foi adotada a resina epóxi da marca Vedacit, orçada pelo site Mercado Livre, pois o insumo não foi encontrado na cidade de Caratinga-MG.
E para a impregnação de áreas úmidas e paredes externas é utilizada a membrana acrílica branca de 18 kg da marca Vedacit, aplicada a frio.A cotação foi feita pelo site da Telha Norte, pois o material não foi encontrado em Caratinga-MG. Para pregar o sistema foi adotado um prego tipo ardox, por ser de maior dificuldade de extração da estrutura, orçado através da empresa Ferrobras localizada em Caratinga-MG.
Alvenaria convencional
O mesmo sistema adotado para o método construtivo Wood Frame foi utilizado para cobertura e impermeabilização das áreas úmidas. O autor afirma que as obras em xilogravura têm tudo para crescer no Brasil, afirmando que só falta um elogio ao tema. Os autores Molina e Calil (2010) ressaltam que a implementação do sistema de moldura de madeira no Brasil requer absolutamente a separação do método leve em comparação com casas de madeira com estruturas mais pesadas.
Destacando a moldura de madeira como um sistema construtivo com alta tecnologia, durabilidade, rapidez, flexibilidade e muitas outras vantagens. O presente trabalho teve como objetivo apresentar um estudo sobre o sistema construtivo Wood Frame e também uma breve contextualização do mesmo no mercado brasileiro. Disponível em:
Análise comparativa dos custos de uma moradia unifamiliar com alvenaria, madeira e sistemas estruturais de madeira. 2012.
Questionário sobre a aceitabilidade do Wood Frame
Orçamentos
Quando dividimos o valor pela metragem quadrada, que é de 38,47 m² da residência, chegamos ao valor de R$ 410,31 por metro quadrado para o projeto Wood Frame e R$ 252,19 por metro quadrado para o projeto de alvenaria. Para o sistema Wood Frame não é necessária a utilização de lastro e substrato de concreto, pois o sistema mais utilizado é a fundação em viga, onde o piso pode ser colocado diretamente sobre a laje, gastando apenas com a impermeabilização do sistema. em áreas úmidas. Após realizar um orçamento quantitativo para métodos construtivos em alvenaria e esquadrias de madeira, através de um projeto com área de 42,19 m², Pereira (2015) chegou aos seguintes resultados: R$ 37.933,57 para o projeto de esquadrias de madeira e R$ 40.562 para alvenaria 66. projeto.
Pereira (2015) prossegue afirmando que na fase de sobreposição das paredes internas e externas, pode haver discrepâncias de preços, pois a cerca de madeira é melhor processada, o que facilita a disposição e gera menores custos em comparação ao sistema de alvenaria . Meirelles et al (2008) também destacam que o wood framing traz uma grande vantagem para o setor da construção civil com prazos de construção mais curtos.
Questionário
A sexta questão foi formulada para saber por qual plataforma os entrevistados – que responderam conhecer o madeiramento – conheceram o sistema, sendo que apenas 3 usuários responderam esta questão. Comprovando que embora o sistema construtivo Timber Frame tenha sido brevemente apresentado aos entrevistados, a maioria respondeu que acredita que o Timber Frame agride mais o meio ambiente, devido ao uso total de madeira no processo construtivo. Embora os entrevistados só tivessem conhecimento da moldura de madeira pelas palavras do autor, pode-se dizer que o nível de segurança era bastante elevado.
Analisando a construção de unidades habitacionais Wood Frame, a CBIC destaca que apesar do sistema exigir mão de obra qualificada, a formação é de fácil assimilação, permitindo a inclusão das mulheres no setor da construção, onde mais de 10% dos funcionários eram mulheres. Destacando a utilização do Wood Frame pela utilização de matérias-primas renováveis e sustentáveis, por ser um aliado ao meio ambiente, pela adequação a qualquer projeto arquitetônico, pelo ganho em conforto térmico e acústico e pelo seu rápido tempo de execução. O grau de aceitação do sistema realizado por meio do questionário mostrou que, embora os entrevistados tivessem pouco conhecimento sobre o assunto, consideravam altamente relevante o uso de materiais que não agridem o meio ambiente e se interessaram pelo Wood Frame.
Depois de ver as imagens das casas, quão seguro você se sentiria morando em uma casa construída com o método de estrutura de madeira?
