Inhaltsverzeichnis Tafel / Table Contents

(1)

Parts List and Sewing Equipment

550 - 767

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld

Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Änderungsindex Teile-Nr.:/Part-No.:

01/2008 Rev. index:02.0 Printed in Federal Republic of Germany 0791 550820

(2)

Teileliste und Naeheinrichtungen Parts List and Sewing Equipment

550 - 767

Inhaltsverzeichnis Tafel / Table Contents

Oberteil 1 - 8 Machine head

Fadenfuehrung/Fadenspannung 9 Thread guide/Thread tension Greiferlager 10 - 12 Hook bearing

Greifer 13 Hook

Oelplan 14 Oil plan

Lueftung 15 Ventilation

Spuler 16 Winder

Naehgutanschlag 17 Fabric stop

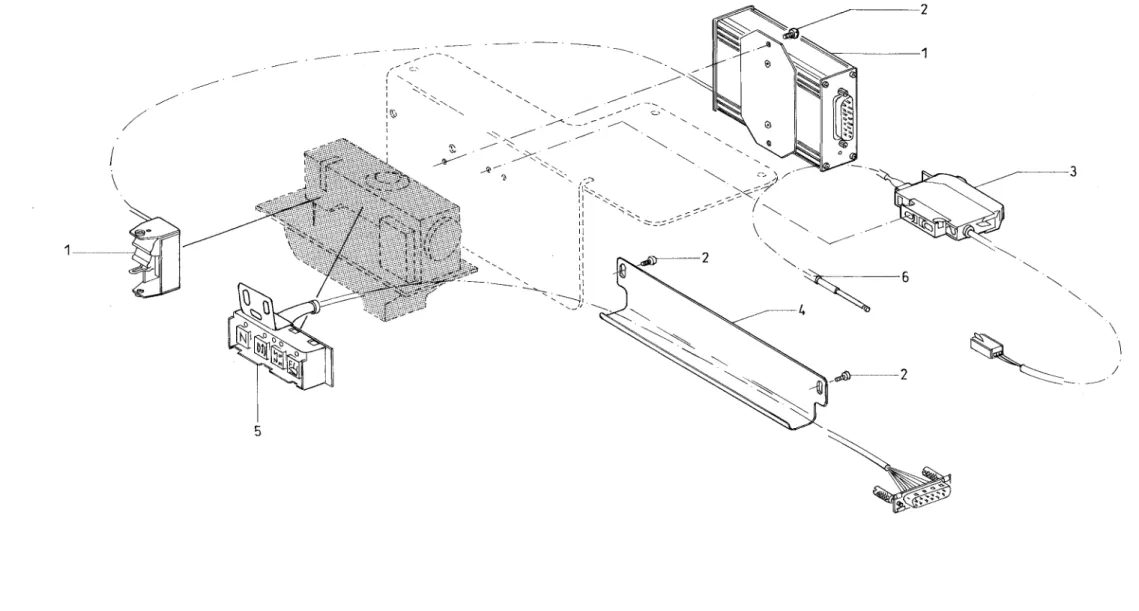

Elektroteile 18 Electroparts

Restfadenwaechter RFW 13-5 19 Remaining thread monitor RFW - 5

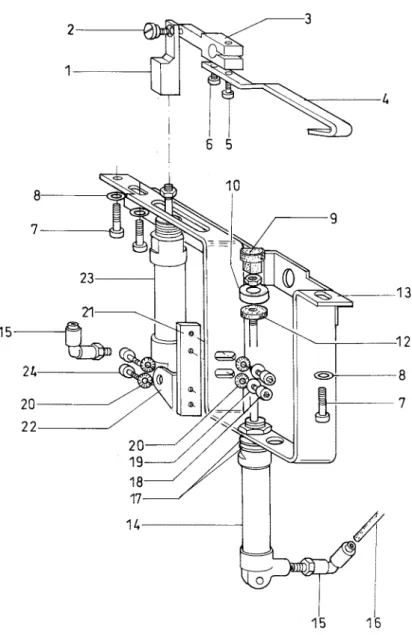

RAP 550-767 20, 21 RAP 550-767

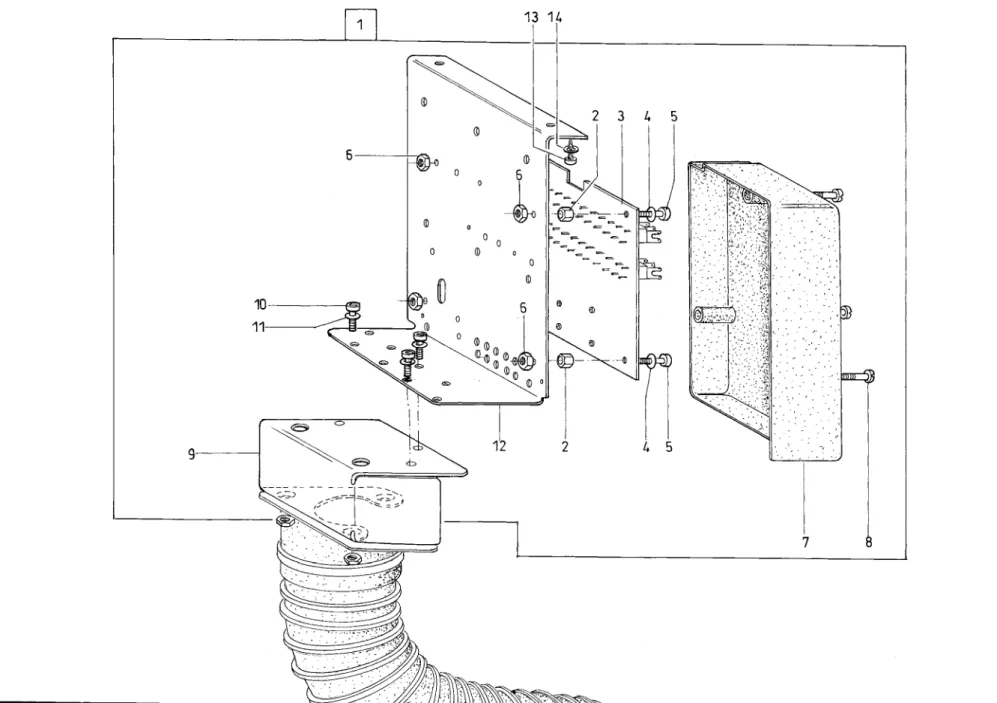

Verteilung 22 Distribution

Leuchte / Garnstaender 23 Sewing lamp / Yarn Stand

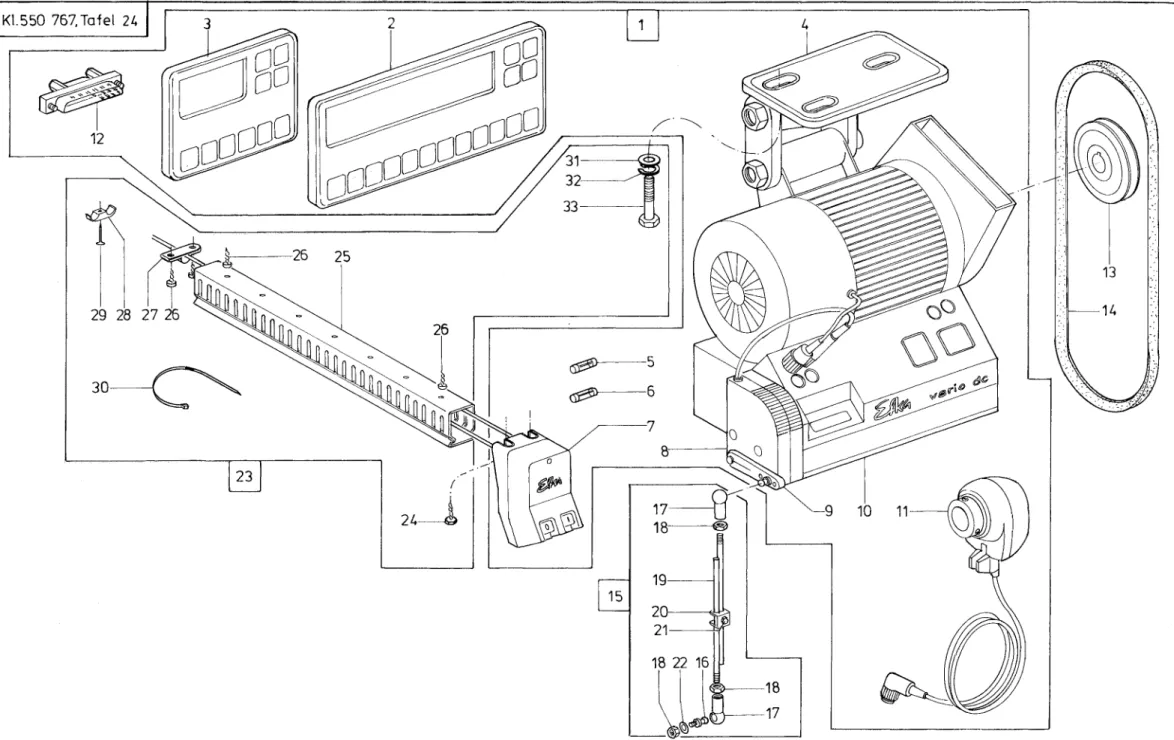

Naehantrieb 24 Sewing drive

Gestell 25 Stand

PC-System 26 PC-System

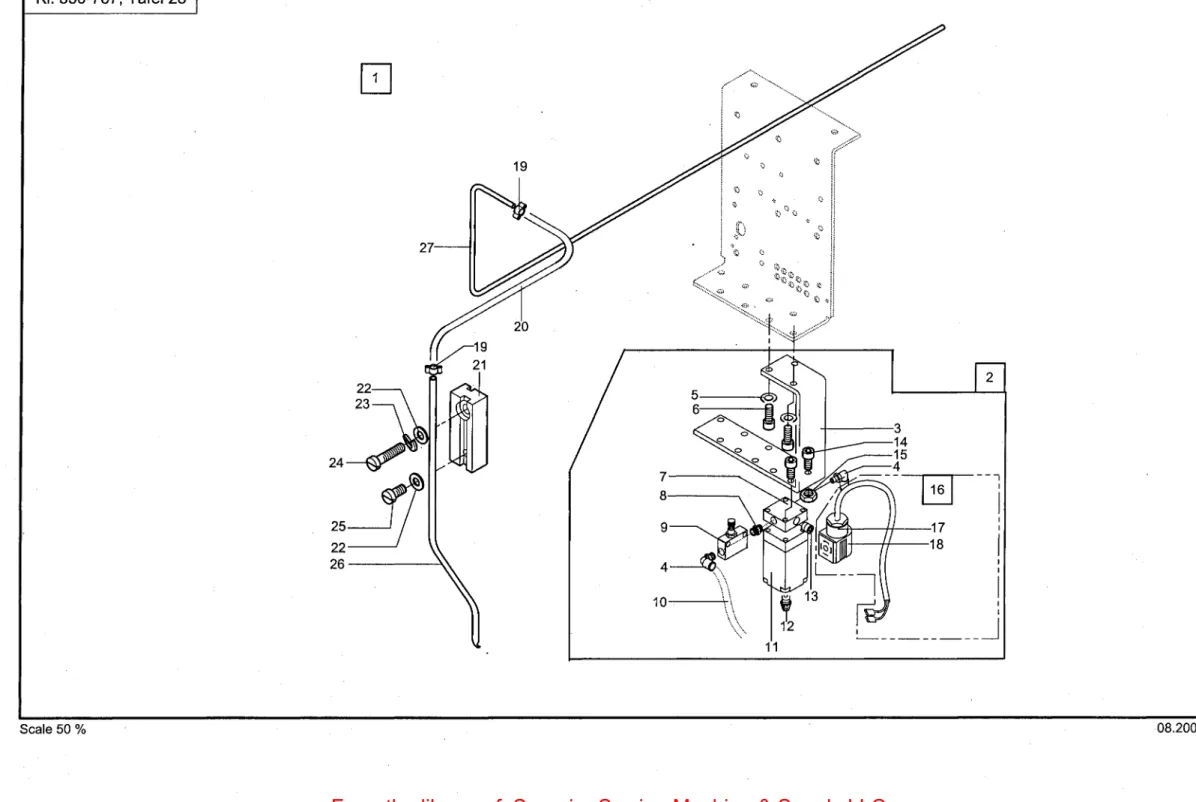

Scanner, Naehleuchte 27 Scanner, Sewing lamp Nadelkuehlung NK 13-1 28 Needle cooler NK 13-1

Beipack 29 Accessories

Naeheinrichtungen Sewing equipment

Plaene Plans

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Dürkopp Adler AG - 2008

(3)

26 1 0 - 1 3 - -

1 9 , 2 0 - - -

II

25 24 26

25,-~

=

(4)

7 21 22

29 28

B. 2 OOL.

(5)

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

OBERTEIL MACHINE HEAD

1 100030467 100353 Kopfdeckel face cover

1 10004 (Mit. Pos. 2, 3) (with pos. 2, 3)

2 100050699 989250 Rundschnur bar

3 100060467 100400 Oelkissen oil cushion

4 100079202 042508 Zyl. Schr. cyl. screw

6 100099205 102468 Gew.Stift threaded pin

7 100100767 100110 Arm arm

8 100110990 240165 Schutzstopfen cap

9 100120367 310180 Schauglas inspection glass

10 100130990 240181 Verschl. Stopfen cap

11 100149205 101868 Gew. Stift threaded pin

13 100160990 240164 Verschl.Stopfen cap

14 100179202 042488 Zyl. Schr. cyl.screw

15 100180396 140050 Dichtscheibe gasket

16 100190296 001543 Lueftungsrohr V lifting pipe cpl.

17 100200067 001560 Sperrfeder drag spring

18 100210992 023677 Li. Zyl. Schraube fillister had screw 19 100220992 023890 Senkschraube sunk screw

20 100230367 140100 Fuss foot

21 100240767 140040 Grundplatte bed plate

22 100250367 160320 Nippel nipple

23 100269792 301010 Dichtring gasket ring

24 100270995 110210 Verschl. Schraube plug

25 100280767 140014 Deckel K cover cpl.

25 10029 (Mit Pos. 26,27,55,56) (with pos. 26,27,55,56)

26 100300367 140020 Deckel cover

27 100310367 140040 Oelanzeiger oil control 28 100329202 003738 Zyl. Schraube cyl. screw

29 100330971 430190 Scheibe washer

30 100340767 150144 Spannrolle K belt tensioner cpl.

30 10035 (Mit Pos. 31,34,35,36) (with pos. 31,34,35,36) 31 100360767 150143 Spannrolle v belt tensioner cpl 32 100370767 150140 Spannrollenlager belt tensioner bearing

33 10038 0767 150150 Bolzen bolt

34 10039 9357 000090 Sich. Scheibe circlip

35 10040 0296 150013 Lager V bearing cpl.

36 10041 0053 000350 Scheibe washer

37 10042 9205 102798 Gew. Stift threaded pin

38 10043 0767 100010 Stopfen cap

39 10044 0367 142070 Schieber slide

40 10045 0367 140090 Schieber slide

41 10046 0367 140064 App. Schieber K. attachment slide cpl.

41 10047 (Mit Pos. 42-44) (with pos. 42-44)

42 10048 0367 140060 Schieber slide

43 10049 0367 140070 Blattfeder leaf spring

44 10050 9203 001807 Zyl. Schr. cyl. screw

45 10051 0767 100124 Armdeckel K arm cover cpl.

45 10052 (Mit Pos. 46-50) (with pos. 46-50)

46 10053 0767 100123 Armdeckel arm cover

47 10054 0170 100030 Schutzstopfen gasket

48 10055 0367 100510 Abdeckung cover

49 10056 9840 136002 Verschl. Stopfen plug

50 10057 0699 989250 Rundschnur bar

51 10058 9202 042488 Zyl. Schr. cyl.screw

52 10059 9330 000087 Scheibe washer

53 10060 9202 002067 Zyl. Schr. cyl.screw

54 10061 0467 100010 Fadenh. Schutz protector 55 10062 0767 140050 Verschl. Schraube screw plug 56 10063 0296 001250 Dichtscheibe fitting disc

(6)

L

75

N- Nicht als E.

b

lnzelteil l" 1eferbar/

-

----":..:.::._-2.:ge::.:

k~l

e:_:b::tj_/

~b~~~~

not a vai lab l e

on ed as separate part

2.2000

(7)

1 100670767 120014 Schwinge K oscillator cpl.

1 10068 (Mit Pos. 2-4, 10-13. 16, 19-30) (with pos. 2-4, 10-13, 16, 19-30 2 100690367 110030 Fadenhebellenker thread guide rod

3 100700367 110050 Dichtscheibe gasket

4 100710467 110013 Fadenhebel K thread lever cpl.

4 10072 (Mit Pos. 5-9) (with pos. 5-9)

5 100739120 030041 Rillenkugellager ball bearing 6 100749120 030082 Rillenkugellager ball bearing

7 100750367 110010 Oese ring

8 100760467 110010 Fadenhebel threaded lever

9 100770367 110040 Lenkerbolzen guide bar

10 100789231 000367 6Kt. Mutter nut

11 100790367 110520 Fadenhebel Kurbel thread crank 12 100809120 030082 Rillenkugellager ball bearing 13 100810367 120023 Nadelst. Gelenk needle bar joint

13 10082 (Mit Pos. 14,15) (mit pos. 14,15)

16 100850767 120023 Nadelst. Gelenk needle bar joint

16 10086 (Mit Pos. 17, 18) (with pos. 17, 18)

17 100870367 120030 Buchse bushing

18 100880367 120010 Nadelst. Gelenk needle bar joint 19 100890367 120040 Gleitstein slide block 20 100900367 120110 Gew. Bolzen threaded bolt 21 100910367 120050 Gleitfuehrung slide guide

23 100930367 120080 Nippel nipple

24 100949041 100031 Oeldocht , rund oil wick

25 100950699 979100 Schlauch hose

26 100960367 120270 Platte plate

27 100970367 120100 Oelkissen oil disc

28 100989330 200097 Scheibe washer

29 100999203 313668 Senkschr. sunk screw

30 101009041 100020 Oeldocht, rund oil wick

31 10101 0767 120064 Nadelstange K needle bar cpl.

31 10102 (Mit Pos. 32-35) (with pos. 32-35)

32 10103 0767 120060 Nadelstange needle bar

34 10105 9203 312411 Senkschr. sunk screw

35 10106 0291 000159 Fadenfuehrung threaded guide

37 10108 0367 110070 Buchse bushing

38 10109 0767 100034 Armwelle K arm shaft cpl 38 10110 (Mit pos: 39,41-44) (with pos. 39, 41-44)

39 10111 0467 100284 Armwelle V arm shaft

39 10112 (Mit Pos. 40) (with pos 40)

41 10114 9129 016050 Sprengring spring ring 42 10115 9120 080110 Rrillenkugellager ball bearing 43 10116 0467 100290 Gegengewicht counter weight

46 10119 0767 100044 Lagerhuelse K bearing sleeve cpl.

46 10120 (Mit Pos. 47-49) (with pos 47-49)

47 10121 9120 030200 Sich. Ring circlip

48 10122 9352 000200 Rillenkugellager ball bearing 49 10123 0367 100353 Lagerhuelse K bearing bush cpl.

49 10124 (Mit Pos. 50) (with pos. 50)

51 10126 0367 150163 Zahnriemenrad V belt pulley cpl.

51 10127 (Mit Pos. 52,53) (with pos. 52, 53)

54 10130 0367 150150 Zahnriemen toothed belt 55 10131 0767 100024 Lagerhuelse bearing bush

55 10132 (Mit Pos. 56-59) (with pos. 56-59)

56 10133 9352 000200 Sich. Ring circlip

57 10134 9129 016050 Sprengring spring ring 58 10135 9120 080110 Rillenkugellager ball bearing 59 10136 0367 100063 Lagerhuelse K Hi. bearing bush cpl.

59 10137 (Mit Pos. 60) (with pos. 60)

(8)

L

75

N- Nicht als E.

b

lnzelteil l" 1eferbar/

-

----":..:.::._-2.:ge::.:

k~l

e:_:b::tj_/

~b~~~~

not a vai lab l e

on ed as separate part

2.2000

(9)

61 101390367 100424 Handrad K balance wheel cpl.

61 10140 (Mit Pos. 62-67) (with pos. 62-67)

62 101410367 100430 Riemenscheibe pulley

65 101440367 100420 Handrad handwheel

66 101459202 002498 Zyl. Schr: cyl .screw

67 101460894 450378 Faecherscheibe lock washer

69 101480894 700758 Federring spring ring

70 101490367 310330 Buchse bushing

71 101500998 880120 Stuetzscheibe support disc 72 101510367 120093 Klemmkloben K block cpl.

72 10152 (Mit Pos. 73,74) (with pos. 73,74)

74 101549330 000087 Scheibe washer

75 101550367 120160 Oeldocht oil wick

(10)

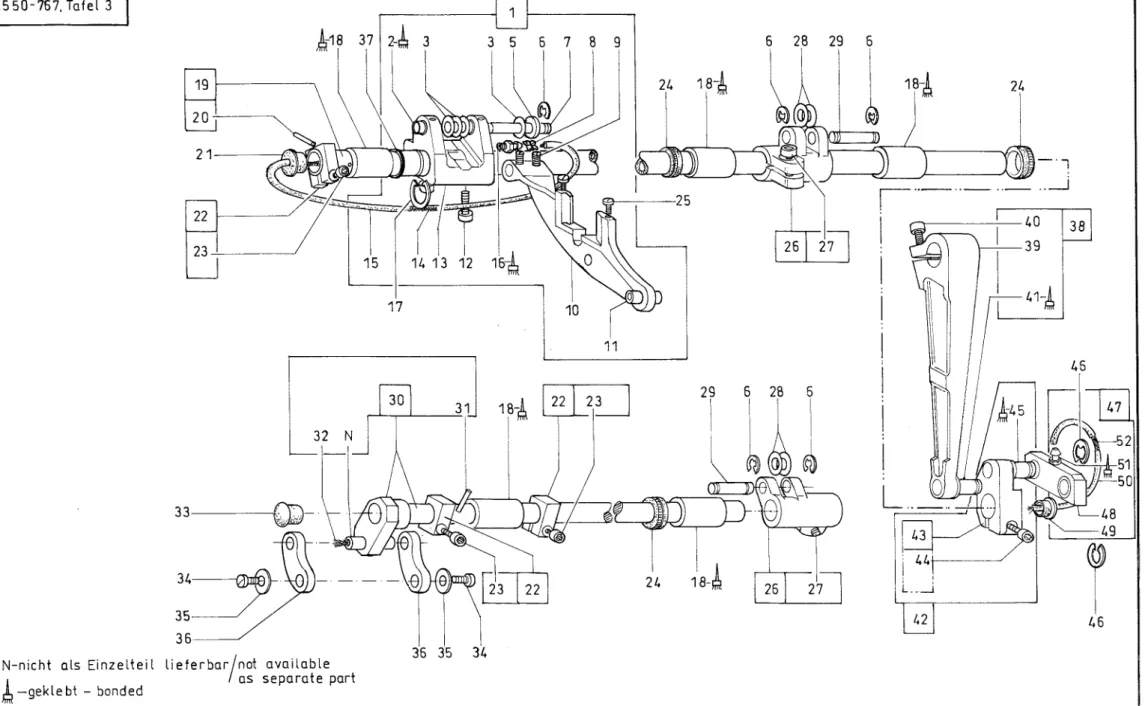

Kl.550-767, Tafel 3

33

~-

34~·

3 5_______/' /

36~____/

!18

37

2-b

N-nicht als Einzelteil lieferbarjnot available

1

as separate part

h:;!

-geklebt - bonded

36

35

34 3 5 6 7 8 29

24

11 24 18-~

L___j

46 2 . 200 0

(11)

1 101590467 160144 Transp. Balken K feed girder cpl.

1 10160 (Mit Pos. 2-16) (with pos. 2-16)

2 101610367 160720 Buchse bushing

3 101629334 000040 Scheibe washer

5 101630996 031118 Tellerfeder spring

6 101649357 000070 Sich. Scheibe retainer disc

7 101650367 160240 Bolzen bolt

8 101660999 220694 Schlauchklemme hose clamp

10 101680467 160140 Transportbalken feed girder

11 101690467 160220 Bolzen bolt

12 101709202 042908 Zyl. Schr. cyl: screw

13 101710367 160233 Kloben V block cpl.

14 101729041 100015 Oeldocht ,rund oil wick, round

15 101730699 979100 Schlauch hose

16 101740367 160320 Nippel nipple

17 101750998 830318 Halbmondring halfmoon ring

18 101760367 160130 Buchse bushing

19 101770367 160053 Vorschubwelle V shaft cpl.

19 10178 (Mit Pos. 20) (with pos. 20)

20 101790367 160680 Zyl. Stift cyl. pin

21 101800367 160640 Dichtstopfen plug

22 101810396 160553 Stellkloben V block cpl.

22 10182 (Mit Pos. 23) (with pos. 23)

26 101860477 160223 Kurbel V crank cpl.

26 10187 (Mit Pos. 27) (with pos. 27)

28 101890998 881070 Paszscheibe washer

29 101900367 160310 Bolzen bolt

30 101910467 160173 Hubwelle V lifter shaft cpl.

30 10192 (Mit Pos. 31,32) (with pos. 31,32)

32 10194 9041 100020 Oeldocht, rund oil wick round

33 10195 0467 160100 Stopfen plug

35 10197 0467 160210 Scheibe washer

36 10198 0467 160200 Schwinge oscillator

37 10199 0998 881620 Passscheibe disc

38 10200 0367 310203 Hebel K lever cpl.

38 10201 (Mit Pos. 39-41) (with pos. 39-41)

39 10202 0367 311363 Hebel V lever

41 10204 0067 160490 Bolzen bolt

42 10205 0367 310673 Kloben K block cpl.

42 10206 (Mit Pos. 43-45) (with pos. 43-45)

43 10208 (Mit Pos. 44) (with pos. 44)

45 10210 0067 160490 Bolzen bolt

46 10211 9357 000100 Sich. Scheibe retainer disc

47 10212 0367 310023 Zugstange lever

47 10213 (Mit Pos. 48-52) (with pos. 48-52)

48 10214 0367 311343 Zugstange lever

49 10215 0367 160640 Dichtstopfen cap

50 10216 0699 979100 Schlauch hose

51 10217 0367 160320 Nippel nipple

52 10218 9041 100015 Oeldocht, rund oil wick, round

(12)

Kl.

550 757.

Tafel 4

5 7 b-10 11 15 17

9~ ³⁹

8 15 20 25 34

52 51

~-kleben

^/bonded

N- Nicht als Einzel t eil lieferbar /not available as separate part

2.2 000

(13)

1 102220367 150103 Kuppl. Klaue K claw cpl.

1 10223 (Mit Pos. 2, 3) (with pos. 2, 3)

4 102260367 150080 Zahnkranz cog wheel

5 102270367 150093 Kuppl. Klaue K claw cpl.

5 10228 (Mit Pos. 6-8) (with pos. 6-8)

8 102310998 860670 O-Ring ring

9 102320998 856900 Simmerring shaft seal

10 102330367 150930 Buchse bushing

11 102340367 150070 Gew. Stift mit Zapfen threaded pin

12 102350367 160320 Nippel nipple

13 102360370 221230 Druckfeder pressure spring

14 102370367 150950 Kolben piston

15 102380367 150960 Welle shaft

16 102390367 150940 Laufrad roller

17 102400367 160253 Zugstange K pull rod cpl.

18 102410367 160183 Hubexzenter K stroke cam cpl.

18 10242 (Mit Pos. 19) (with pos. 19)

20 102440367 160273 Zugstange V pull rod cpl.

21 102459357 000070 Sich. Scheibe safety disc

22 102460367 160310 Bolzen bolt

23 102470367 160090 Gleitstein slide stone

24 102480367 160290 Hebel lever

26 102500367 160100 Bolzen bolt

27 102510467 160133 Schieberexzenter K bar eccentric cpl.

27 10252 (Mit Pos. 28) (with pos. 28)

29 102540367 150050 Lagerbuchse bearing bush

31 10256 0367 150150 Zahnriemen belt

32 10257 0367 151004 Zahnriemenrad K belt pulley cpl.

32 10258 (Mit Pos. 33-43) (with pos. 33-43)

33 10259 0367 150780 Scheibe disc

35 10261 9352 000220 Sich. Ring safety ring

36 10262 0367 151010 Huelse bush

37 10263 0367 151020 Piston piston

38 10264 0067 001770 Druckfeder pressure spring

39 10265 0367 151000 Koerper frame

41 10267 9231 000387 6Kt. Mutter hexagonal screw

44 10271 (Mit Pos. 45,47) (with pos. 45,47)

45 10272 0367 160373 Kloben V block cpl.

45 10273 (Mit Pos. 46) (with pos, 46)

46 10274 9201 113338 6Kt. Schr. hexagonal screw

47 10275 0367 160380 Bolzen bolt

49 10277 0367 160120 Druckfeder pressure spring

50 10278 0367 160110 Keil wedge

51 10279 0998 857800 Simmerring shaft seal

52 10280 0998 856800 Simmerring shaft seal

53 10281 0367 160064 Stellwelle shaft

(14)

Kl. 550 767. Tafel 5

12 13

42 23---j

3 2 - -

L.O

36 37 38

lJ

f"r==="h---38 39

N = nicht als Einzel teil lieferbar /not available as separate part 38 39

8. 200

l,

(15)

1 102850767 160064 Gleitgabel K slide fork cpl.

1 10286 (Mit Pos. 2-11) (with pos. 2-11)

2 102870367 310190 Bolzen bolt

4 102890367 160530 Rolle roller

5 102900367 160410 Blattfeder leaf spring

6 102919203 003947 Zyl.Schr. cyl screw

7 102920999 210839 Buchse bushing

9 102940767 490100 Blech sheet

11 102969330 200078 Scheibe washer

12 102970767 160070 Linsenschr. screw

13 102980367 160400 Ausgleichstueck compens piece 14 102990367 160750 Distanzhuelse distance sleeve 15 103000767 160044 Klemmkloben K clamping block cpl.

15 10301 (Mit Pos. 16) (with pos. 16)

17 103030053 000350 Scheibe washer

18 103040767 160030 Gewindespindel threaded spindle

20 103060367 130153 Stellring K adj. ring cpl.

20 10307 (Mit Pos. 21) (with pos. 21)

22 103090367 160690 Buchse bushing

23 103100367 130170 Buchse bushing

24 103110367 160420 Achse axle

25 103120467 160230 Stopfen plug

26 103130367 160460 Gleitstange rod

27 103140367 160344 Hebel K level cpl.

27 10315 (Mit Pos. 28-32) (with pos. 28-32)

28 103160367 160340 Hebel lever

31 10319 0367 160360 Bolzen bolt

32 10320 0367 160350 Zugstange pull rod

34 10322 9330 000087 Scheibe washer

35 10323 0367 160200 Buchse bushing

36 10324 0367 350270 Winkel angle

38 10326 9840 120203 Bef. Schelle fastening clip

40 10328 9825 551102 Steckverbinder cuopling

42 10330 9800 580014 Schrittmotor step motor

43 10331 9202 002508 Zyl. Schr. cyl. Screw

44 10332 9330 200107 Scheibe washer

45 10333 0250 001918 Scheibe washer

46 10334 0767 490140 Buchse bush

(16)

Kl. 550-767. Tafel 6

31---1

r---

iG I i 114-,--;---:---,

I ⁱ i ^{15 :}

15___:___: ----'---

L __ L_!_7~_j

28 21

34,--"""

35---;

---,

t;O 10---~1--- ^_:2_ J

- - 3 9

--26

~ _I

24 f---1'--- 2 5

f---38

8. 2004

(17)

1 10340 (Mit Pos. 2) (with pos. 2)

3 103420367 310330 Buchse bushing

4 103430767 310014 Gelenk K joint cpl.

4 10344 (Mit Pos. 5-9,18,21,22,24-26) (with pos. 5-9,18,21,22,24-26)

5 103450467 310130 Zugstange pull rod

6 103460467 310140 Oelkissen oil leather

7 103470467 310150 Blech plate

9 103490467 310083 Welle K shaft cpl..

9 10350 (Mit Pos. 10-13, 40) (with pos. 10-13, 40)

11 103520467 310100 Stift pin

12 103539041 100050 Oelldocht, rund oil wick, round 13 103540467 310123 Oleschlauch K oil hose cpl..

15 103560699 979100 Schlauch hose

16 103579041 100015 Oledocht, rund oil wick, round

17 103580467 310123 Feder spring

18 103590467 310173 Bolzen K bolt cpl.

18 10360 (Mit Pos. 19, 20) (with pos. 19, 20)

19 103610367 310190 Bolzen bolt

20 103629041 100015 Oledocht, rund oil wick, round

22 103640467 310163 Bolzen K bolt cpl.

22 10365 (Mit Pos. 23) (with pos. 23)

23 103669041 100015 Oeldocht, rund oil wick, round 24 103670367 310280 Sicherungsblech plate

25 103680367 310210 Gelenk joint

26 103690467 310180 Lenker pull rod

27 103700467 310200 Bolzen bolt

28 103710376 130640 Gleitstein slide stone

29 10372 0467 310213 Bolzen K bolt cpl.

29 10373 (Mit Pos. 30) (with pos. 30)

30 10374 0699 991582 Pfeifenreiniger part

31 10375 0367 130630 Fuehrung guide

34 10378 9840 121001 Kabelbinder clamp

35 10379 0367 130680 Oeldocht oil wick, round

36 10380 0367 130920 Buchse bushing

37 10381 0467 130283 Stoffdr. Stange V presser foot shaft cpl.

38 10382 0467 310233 Transportfuszstange V transport foot shaft cpl.

39 10383 0467 310110 Ring ring

40 10384 9740 001215 O-Ring o-ring

(18)

Kl.SS0-767 ,Tafel 7

,---··

I

:

3t.--~

L _____ ::---~

I ' ^I 3h---=L=---

37

⁰

N-~-:+

---...L/.~1

N--_____/

24---'

~-20

²¹

L __ _ ^_ _________________

N ^{_ )}

k-kleben /bonded

N-

Nicht als Einzelteil lieferbar /not available as separate port

2.2000

(19)

2 103899840 120203 Bef. Schelle clamp

3 103900767 310164 Blech plate

3 10391 (Mit Pos. 38, 39) (with pos. 38, 39)

4 103920367 311163 Oelrohr K oil pipe cpl.

4 10393 (Mit Pos. 5-7) (with pos. 5-7)

5 103940699 979100 Schlauch hose

6 103959041 100020 Oeldocht, rund oil wick, round 7 103969790 020010 T-Verb. Stueck coupling

8 103970367 311240 Kugelbolzen ball pin

9 103980367 311223 Hebel K lever cpl.

9 10399 (Mit Pos. 10,11) (with pos. 10,11)

12 104020367 311060 Buchse bushing

13 10404 (Mit Pos. 14) (with pos. 14)

15 104060367 311150 Welle shaft

17 104080367 310330 Buchse bushing

18 104090767 310034 Hubgetriebe K stroke gearing cpl.

18 10410 (Mit Pos. 19,26,31,35,36) (with pos. 19,26,31,35,36) 19 104110477 310084 Zugstange K traction rod cpl.

19 10412 (Mit Pos. 20-25) (with pos. 20-25)

20 104130367 160320 Nippel nipple

21 104140699 979100 Schlauch hose

23 104169041 100015 Oeldocht, rund oil wick, round

24 104170069 120020 Stopfen plug

26 104190367 311130 Bolzen bolt

27 104200367 311103 Lasche shackle

29 10422 0894 450378 Faecherscheibe disc

30 10423 0467 310070 Blech plate

31 10424 0367 311193 Rahmen K frame cpl.

31 10425 (Mit Pos. 32-35) (with pos. 32-35)

32 10426 9041 100015 Oeldocht, rund oil wick, round

33 10427 0699 979100 Schlauch hose

35 10429 0367 160320 Nippel nipple

37 10431 0367 311170 Bolzen bolt

(20)

Kl.550-767.Tafel 8

8 9 10

12 13

16 19 18 17-~

6-kleben /bonded

301---.

29 28

53i-~

54---. ⁵⁰ 49 44

-46

----~~~~---47

48

38 2.2000

(21)

1 104370467 130354 Druckfeder K pressure spring cpl.

1 10438 (Mit Pos. 2-7) (with pos. 2-7)

3 104400935 004395 Spannstift pin

4 104410568 330100 Bundbuchse bushing

6 104430367 130710 Huelse bush

7 104440467 130340 Federfuehrung guide

8 104459357 000090 Sich. Scheibe washer

9 104460467 130304 Federhebel V spring lever cpl.

10 104470367 130130 Bolzen bolt

11 104480367 130273 Spindel V spindle cpl.

13 104509231 000377 6Kt. Mutter hexagonal nut

14 104510367 110593 Hebel K lever cpl.

14 10452 (Mit Pos. 15,16) (with pos15,16)

16 104540367 110100 Zapfen stud

17 104550367 130170 Buchse bushing

18 104560467 130320 Welle shaft

19 104579301 102243 RGKPF Zyl. Stift pin

20 104580467 310193 Gabelhebel K Fork lever cpl.

20 10459 (Mit Pos. 21,22) (with pos. 21,22)

21 104609041 100015 Oeldocht, rund oil wick, round

22 104610367 130340 Buchse bushing

23 104620367 130180 Buchse bushing

25 104640467 310200 Bolzen bolt

26 104650367 160493 Federbuegel V spring bow cpl.

26 10466 (Mit Pos. 27-30) (with pos. 27-30)

27 104670367 130340 Buche bushing

28 104680367 160660 Bolzen bolt

29 104699330 000088 Scheibe washer

31 10471 0367 160480 Zugfeder spring

32 10472 0367 130153 Stellring K adj. ring cpl.

32 10473 (Mit Pos. 33) (with pos. 33)

33 10474 9203 003948 Zyl. Schr. cyl. Screw

34 10475 0467 160040 Buchse bushing

35 10476 0367 130253 Luefterkloben K lifter block cpl.

35 10477 (Mit Pos. 36) (with pos. 36)

37 10479 0998 881110 Passscheibe adj.washer

38 10480 9332 500150 Federscheibe washer

39 10481 0993 991910 Fl. Kopfschr. screw

40 10482 0367 130240 Luefterhebel lifter lever

41 10483 0367 130964 Hebel K lever cpl.

41 10484 (Mit Pos. 42-50) (with pos. 42-50)

42 10485 0477 130040 Hebel lever

44 10487 9357 200002 Winkelgelenk angle joint

45 10488 0367 130960 Stange rod

46 10489 9231 000388 6Kt. Mutter hexagonal nut

47 10490 0467 130330 Winkel angle

48 10491 0367 130970 Kugelbolzen ball pin

49 10492 0367 110460 Hebel lever

51 10494 0067 002470 Haken hook

52 10495 0367 130440 Zugfeder spring

53 10496 0367 160430 Federhaken spring hook

54 10497 0367 130140 Fuehr. Buchse guide bushing

55 10498 0068 001830 Feder spring

56 10499 0367 130290 Arretierbolzen retention bolt

(22)

55 59~

60

58

\

29

\

19 6

8 200 L.

(23)

FADENFUEHRUNG THREAD GUIDE

FADENSPANNUNG THREAD TENSION

1 105040221 110154 Vorspannung K pretension cpl.

1 10505 (Mit Pos. 2-8) (with pos. 2-8)

2 105060396 170160 Fadenfuehrung thread guide

3 105070221 110160 Buchse bushing

4 105080037 001280 Fadensp. Scheibe thread disc 5 105090396 110470 Druckfeder pressure spring 6 105100993 411208 Raendelmutter knurled nut

7 105110221 110150 Scheibe disc

8 105120396 170170 Gew. Bolzen threaded bolt 9 105139231 000377 6Kt. Mutter hexagonal nut 10 105140367 110310 Fadenfuehrungsblech thread plate

12 105160367 110304 Fadenfuehrung K thread guide cpl.

12 10517 (Mit Pos. 13-15,61-63) (with pos. 13-15,61-63) 13 105180367 110300 Fadenf. Koerper threaded guide part

15 105200068 111030 Druckfeder pressure spring 16 105210367 110164 Fadenfuehrung K thread guide cpl.

16 10522 (Mit Pos. 17-27) (with pos. 17-27)

17 105230367 110160 Verstellbuchse bushing

18 105240367 110170 Bolzen bolt

19 105250068 004910 Fadenanz. Feder tension spring 20 105260381 110043 Raendelmutter knurled nut

21 105270367 110290 Buchse bushing

22 105280367 110183 Deckscheibe V cover disc

23 105290367 110360 Scheibe washer

24 105300367 110340 Fadenanz. Rolle roller 25 105310367 110350 Zwischenscheibe washer

26 105329357 000060 Sich. Scheibe washer

29 105350767 110064 Fadensp. Platte K thread tension plate cpl.

29 10536 (Mit Pos. 30-54) (with pos. 30-54)

30 10537 0367 110580 Fadenfuehrung thread guide 31 10538 0767 110060 Spannungsplatte tension plate

32 10539 0367 110150 Zughaken hook

33 10540 0367 110570 Kegelst. Feder spring

34 10541 0467 110250 Umlenkstift pin

35 10542 0367 110240 Druckknopf pushbutton

36 10543 0367 110560 Drehfeder torsion spring 37 10544 0467 110220 Fadensp. Scheibe tension washer

38 10545 0016 004010 Scheibe washer

39 10546 0061 001050 Stegscheibe disc

40 10547 0099 004800 Kegelfeder spring

41 10548 0381 110043 Raendelmutter knurled nut

42 10549 9330 000088 Scheibe washer

43 10550 9217 300518 Linsenschr. screw

44 10551 0367 110120 Fadensp. Bolzen tension bolt

45 10552 0767 110050 Deckel cover

46 10553 9401 000016 Schloss lock

48 10555 0894 440948 Zahnscheibe washer

49 10556 0767 110080 Scharnier hinge

50 10557 0993 087138 Halbrd. Schr. screw

51 10558 0767 110070 Winkel angle

52 10559 0576 003091 Schwingmetall Puffer metal buffer

53 10560 9330 000088 Scheibe washer

54 10561 0994 395110 Hutmutter special nut

55 10562 0367 110380 Zyl. Stift cyl. pin

56 10563 0767 110030 Zyl. Stift cyl. pin

57 10564 0367 110130 Huelse bush

59 10566 0367 110370 Fadenf. Oese thread loop

61 10568 0088 002320 Huelse bush

62 10569 0068 005330 Scheibe washer

63 10570 0068 005350 Fadenf. Bolzen threaded bolt

(24)

Kl. 55 0-767. Tafel10

21..

40

39 37

41 38 34

35 34

I

f~s!~

'tk>~

ri(

_' _I _I

I I:~

~----1---~

32

33

31 '---17 ' - - - 1 9 1 - - - 1 8

§ - - - 2 0 ' f - - - 2 1

1 2 .2000

(25)

GREIFERLAGER K HOOK BEARING CPL.

1 105740767 150244 Greiferlager K hook bearing cpl.

1 10575 (Mit Pos. 3-41) (with pos. 3-41)

2 105760367 150900 Passscheibe (0,3) adj.washer (0,3) 2 105770367 150910 Passscheibe (0,4) adj.washer (0,4)

3 105780767 150050 Oelfangring ring

4 105790767 150060 Scheibe (0,6) washer (0,6) 5 105800767 150070 Scheibe (0,3) washer (0,3) 6 105819120 010100 Rillenkugellager ball bearing

7 105820367 150403 Stirnrad K wheel cpl.

7 10583 (Mit Pos. 8) (with pos. 8)

9 105850367 150340 Greiferwelle hook shaft

10 10587 (Mit Pos. 11-13) (with pos. 11-13)

12 105890367 150370 Schwenkhebel lever

13 105900367 150380 Bolzen bolt

14 105910367 150830 Bolzen bolt

15 105929041 100015 Bauwolldocht wick

17 105940367 150840 Prisma prisma

18 105950367 150820 Exz. Welle eccenter shaft

19 105969041 100212 Baumwolldocht wick

21 105989120 020100 Rillenkugellager gall gearing 22 105990367 150193 Klemmring K clamping ring cpl.

22 10600 (Mit Pos. 23) (with pos. 23)

25 106030367 350100 Buchse bushing

27 106050367 150360 Bolzen bolt

28 106060699 991582 Pfeifenreiniger part

29 106070367 120080 Nippel nipple

30 10608 0699 979100 Schlauch hose

31 10609 0367 160320 Nippel nipple

32 10610 0367 160410 Buchse bushing

33 10611 0367 150610 Greiferlager hook bearing 34 10612 9120 010150 Rillenkugellager ball bearing

35 10613 0998 881620 Passscheibe adj.washer

36 10614 0367 150433 Antr. Welle driving shaft

36 10615 (Mit Pos. 37) (with pos. 37)

38 10617 0998 863300 O-Ring o-ring

39 10618 0367 150330 Lagerdeckel bearing cap

42 10621 0367 150490 Spgh. Luefter lifter lever

(26)

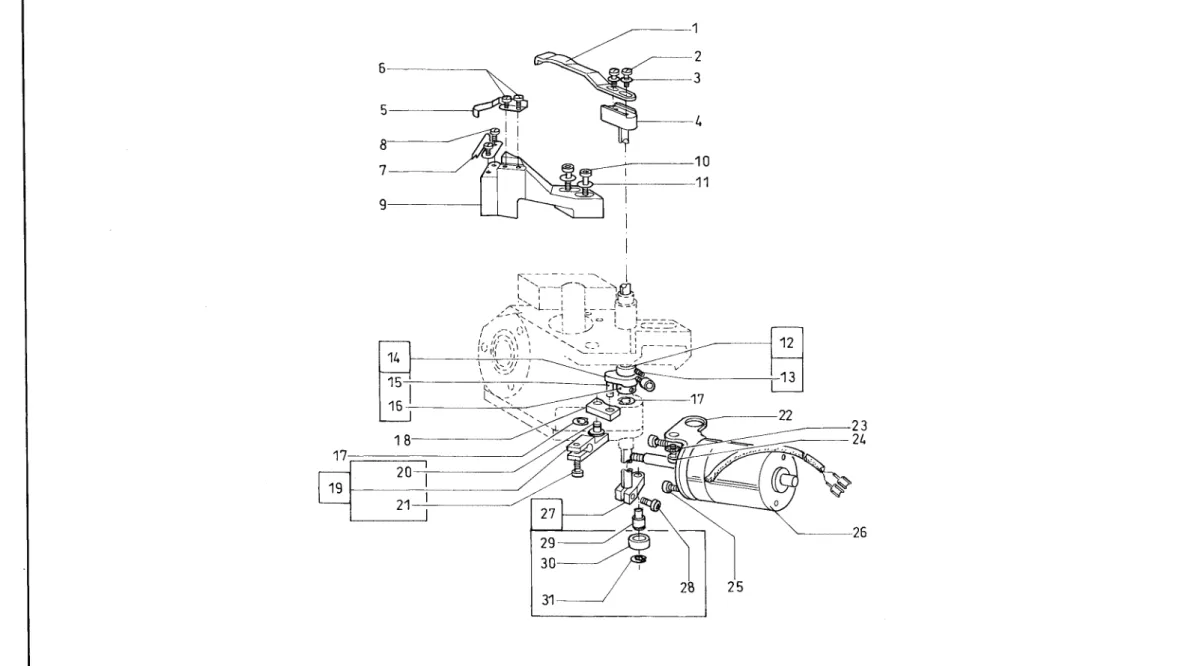

Kl. 550 767. Tafel 11

:=-~ I

j

8

^I^I

7---~

9 - - - r

1 8 · - - - - -

~~1

^{- - - - -}

---1 2

"~~---3

f----t..

_,_---10

>---,----11

- - - 2 3 ----21.,

~--26

25 2 . 20 00

(27)

1 106260367 350070 Fadenz. Messer knife

3 106289330 000067 Scheibe washer

4 106290367 350083 Fadenz. Traeger V carrier cpl.

5 106300767 350370 Klemmfeder spring

7 106320767 350360 Messer knife

9 106340367 350040 Messertraeger knife bearer

11 106369330 000097 Scheibe washer

12 106370367 350113 Stellring V adj. ring cpl.

12 10638 (Mit Pos. 13) (with pos. 13)

14 106400367 350123 Hebel K lever cpl.

14 10641 (Mit Pos. 15,16) (with pos. 15,16)

16 106430067 351680 Bolzen bolt

18 106450367 350130 Zugstange tranction rod

19 106460367 350143 Kloben K block cpl.

19 10647 (Mit Pos. 20, 21) (with pos. 20, 21)

20 106480067 351680 Bolzen bolt

22 106500367 350150 Magnettraeger magnet carrier 23 106510894 450388 Faecherscheibe disc

26 106540999 201573 Magnet GS Hub magnet

27 106550367 350163 Hebel K lever cpl.

27 10656 (Mit Pos. 28-31) (with pos. 28-31)

28 106579202 002088 Zyl.Schr. cyl. screw

29 106580367 350170 Bolzen bolt

30 106590767 350010 Rolle roller

31 10660 9357 000050 Sich. Scheibe safety disc

(28)

Kl.550-767.Tafel 12

1 - - - - - ~ ¹⁴

2

17 3 18

<§) ¹⁹

® ²⁰

@ ²¹

6 7

8 22

9

23 10 9

11 10

~12

13 2 .20 00

(29)

1 106640367 150530 Spindel spindle

2 106659120 010100 Rillenkugellager ball bearing

3 106669353 000198 Sich. Ring safety ring

4 106670367 150403 Stirnrad K whell cpl.

4 10668 (Mit Pos. 5) (with pos. 5)

6 106700367 150770 Buchse bushing

7 106710367 150550 Nippel nipple

12 106760367 350180 Kurvenscheibe cam disc

14 106789120 010100 Rillenkugellager ball bearing

15 106790367 150413 Stirnrad wheel

15 10680 (Mit Pos. 16-18) (with pos. 16-18)

18 106839740 003804 O-Ring o-ring

19 106849380 510120 Tellerfeder belleville spring wascher

20 106850367 150540 Mutter nut

22 106870367 150590 Dichtung gasket

23 106880367 150580 Deckel cover

(30)

Kl. 5 50-757, Tafel 13 ··- "l2l

! \y

~~

i__ ________

j

1 ~··-25

r·---~---r;l

: 18 ® y

I :

: n I

! ¹⁹ tf i

' 20 ---{1 - . -22 i

! 21 ~ r;:_ ²³ ^:

! ~~~- ²⁴ ^!

j

N~ ^--- ^____ ^_j

L--~--- B

ⁿ ^{- -}

^~

8 i

9 --i2 10

8.2004

(31)

GREIFER HOOK

1 106920767 150294 Greifer K hook cpl.

1 10693 (Mit Pos. 2, 4-17) (with pos. 2, 4-17)

2 106940767 150284 Spulengehaeuse V hook housing cpl.

2 10695 (Mit Pos. 18-24) (with pos. 18-24)

3 106960767 150260 Spule bobbin

4 106970467 150040 Deckring cover ring

6 106990367 150240 Deckel cover

7 107009740 000956 O-Ring o-ring

8 107019203 211830 Li.-Senkschr. screw

9 107020467 150130 Abdeckblech cover plate

10 107030467 150030 Oelrohr oil pipe

14 107070367 150220 Ring ring

16 107090467 150230 Nadelschutz needle protect

18 107110367 150270 Kegelstumpffeder spring

19 107120768 151860 Spgh. Klappe flap

20 107130068 001840 Druckstift pin

21 107140068 001830 Feder spring

22 107150467 150120 Spannungsfeder tension spring

23 107160992 023577 Li. Senkschr screw

24 107170992 023560 Li. Senkschr. screw

25 107180767 150260 Spule bobbin

(32)

Kl.550-767.Tafel

1l.

48~~~---.~.i~s:!!

49~~~~' so~~~___/

51~~~_/

52

--t

53 54

8

9[12]

~rr ' f'· ... ·;,

26 25

~1

~y '

30 29

8.200!,

(33)

OELPLAN OIL PLAN

1 107220367 100593 Oelrohr K oil pipe cpl.

1 10723 (Mit Pos. 2, 3) (with pos. 2, 3)

2 107240367 100260 Oelrohr oil pipe

3 107250699 979100 Schlauch hose

6 107280367 100390 Federbuegel spring bow

7 107290367 100170 Oelnippel oil nipple

8 107300367 100610 Oelschlauch oil hose

9 107310367 310180 Schauglas inspection glass

11 107320894 582430 Senkblechschr. screw

12 107330367 100243 Schlauchhalter K hose holder cpl.

12 10734 (Mit Pos. 13-16, 19-24) (with pos. 13-16, 19-24)

13 107359840 791001 Isolierband scoth

14 107360699 979100 Schlauch 5,0LW hose

15 107370467 100360 Stuetzfeder spring

16 107380367 360123 Leitung K cable cpl.

16 10739 (Mit Pos. 17, 18) (with pos. 17, 18)

17 107409840 111003 Flachst. H.- Band tab

18 107419840 304003 Leitung cable

19 107420699 979104 Schlauch 2,5 LW hose 20 107439041 100212 Baumwolldocht oil wick, round 21 107440367 100240 Schutzblech guard plate

22 107450999 220710 Ventil valve

23 107460699 979104 Schlauch 2,5 LW hose 24 107470699 979100 Schlauch 5,0 LW hose

25 107480467 100390 Oelkissen oil satchel

26 107499041 100212 Baumwolldocht oil wick, round 27 107500296 001543 Lueftungsrohr V pipe cpl.

28 107519190 400100 Stopfen plug

29 107520367 100190 Abzweigrohr pipe

30 107530367 150700 Schlauch hose

31 107540467 100410 Oelkissen oil satchel

33 10756 0367 150973 Oelschlauch K oil hose cpl.

33 10757 (Mit Pos. 35-38) (with pos. 35-38)

34 10758 0367 151030 Stuetzfeder spring

35 10759 0999 220710 Ventil valve

36 10760 0367 151050 Huelse bush

37 10761 0367 151040 Filtertopf pot

38 10762 0699 979100 Schlauch hose

39 10763 0367 150570 Oelrohr oil pipe

40 10764 0999 190245 Plastikflasche plastic bottle

42 10766 0367 150460 Exz. Buchse eccenter bushing

43 10767 0367 150980 Oelschlauch oil hose

44 10768 0367 150120 Welle shaft

45 10769 0367 150850 Stuetzfeder spring

46 10770 0367 150470 Scheibe washer

47 10771 0767 150234 Filter K filter cpl.

47 10772 (Mit Pos. 48-54) (with pos. 48-54)

48 10773 0767 150230 Filtertasche filtering bag 49 10774 0367 151040 Filtertopf filter pot

50 10775 0367 151050 Huelse bush

51 10776 0999 220710 Ventil valve

52 10777 9840 121002 Kabelbinder cable band

53 10778 0699 979100 Schlauch hose

54 10779 9790 020040 T-Verbindung coupling

(34)

3 - - 2 -

I

15 16

17~ -_____,'--, 1 8 -

1 9 -

6 33 32

(35)

LUEFTUNG K VENTILATION CPL.

1 107830767 490010 Gehaeuse housing

2 107840467 360260 Leiste reglet

4 107869850 767006 Leiterplatte printed circuit board

5 107870767 490020 Bolzen bolt

6 107880767 490030 Deckel cover

14 107910767 110100 Haken hook

15 107929231 000377 6Kt. Mutter hexagonal nut 16 107930296 110030 Spannungsfeder spring

17 107940367 110633 Ausloesehebel V release lever cpl.

18 107950996 070088 Sich. Scheibe safety washer

19 107960367 110610 Bolzen bolt

20 107970767 350304 Lueftung K ventilation cpl.

20 10798 (Mit Pos. 21-31) (with pos. 21-31)

21 107990367 110640 Kloben block

22 108009330 000087 Scheibe washer

25 108030998 881020 Passscheibe adj.washer

26 108040767 490120 Magnettraeger magnet bearer

27 108050767 490110 Winkel angle

28 108069815 710100 Induktivgeber proximity switch

29 108070999 201517 Magnet magnet

31 108099330 200097 Scheibe washer

33 108119840 121001 Kabelbinder cable clamp

(36)

2 ~11

55

50

(37)

SPULER WINDER

1 108150767 170104 Spuler K winder cpl.

1 10816 (Mit Pos. 2-65) (with pos. 2-65)

2 108170504 170820 Staender stand

4 108190506 170040 Spannungsbolzen tension bolt

6 108210097 002840 Fadenoese thread ring

7 108220467 110220 Fadenspannungsscheibe thread tension disc 8 108230037 001290 Fadensp. Feder thread tension spring 9 108240211 000480 Raendelmutter knurled nut

10 108259301 102243 RGKPF Zyl. Stift cyl. pin

11 108269825 190005 Stecker, Netz plug

13 108280767 170080 Verkleidung sheathing

15 108300504 170740 Deckel cover

16 108310894 450348 Faecherscheibe disc

17 108329231 110037 6Kt. Mutter hexagonal nut 18 108339815 510049 Isolierplatte insulating plate

20 108359815 510026 Mikroschalter micro switch

21 108360697 000274 Zugfeder pulling spring

22 108370294 000888 Federstift pin

23 108380506 170030 Lagerbock fit bracket

24 108390767 170030 Winkel angle

25 108409330 900097 Scheibe washer

26 108419800 190001 Motor, Spaltpol motor

27 108429800 900097 Thermoschalter o. Abb. switch not illustr.

28 108440996 120367 Stellring adj. ring

30 108460504 170800 Klinke catch

31 108470993 991700 Fl. Kopfschr. screw

32 108480504 170810 Bremse brake

34 10850 0504 170790 Schaltnocke switching cam

36 10852 0266 170030 Ausloesewelle shaft

37 10853 0767 170040 Schaltblech switching plate

38 10854 0767 170020 Hebel lever

42 10858 0504 170783 Spulerrad V winder wheel cpl.

42 10859 (Mit Pos. 43, 44) (with pos. 43, 44)

45 10862 0211 050410 B Druckfeder pressure spring 46 10863 0767 170010 Spulerwelle winder shsft

47 10864 0504 170730 Platte plate

48 10865 9305 001650 Spannstift dowel pin

52 10869 0271 000260 Abreissmesser tear off knife 53 10870 0894 450378 Faecherscheibe lock washer 54 10871 9231 110107 6Kt. Mutter hexagonal nut

55 10872 0504 170760 Verkleidung panelling

56 10873 0504 170720 Leitblech plate

57 10874 9330 000087 Scheibe washer

59 10876 0104 170050 Leitblechhalter plate holder

65 10878 0367 170040 Klemmfeder spring

66 10879 0767 150260 Spule bobbin

67 10880 9800 190002 Thermoschalter switch 68 10881 0506 170044 Spannungsbolzen K. tension bolt cpl.

68 10882 (Mit Pos. 4,5,9) (with pos. 4,5,9)

(38)

11 9 10

2 .2000

(39)

NAEHGUTANSCHLAG FABRIC STOP

1 10886N800 005700 Naehgutanschlag K fabric stop cpl.

1 10887 (Mit Pos. 2-7) (with pos. 2-7)

2 10888N800 005701 Naehgutanschlag fabric stop

3 10889N800 005703 Kloben block

5 108919203 313037 Senkschr sunk screw

6 10892N800 005704 Blech plate

7 108930805 410970 Codierfolie code foil

8 10894N800 075006 Lineal K ruler cpl.

9 10895N800 005702 Lasche shackle

10 108969330 200107 Scheibe washer

(40)

Kl. 550-767, Tafel 18

I

\

/

~

- - ·

5

3

~

"" ^\

\

J

8.2001.

(41)

ELEKTROTEILE ELECTROPARTS

1 9835 200304 Fadensp. Messgeraet thread tension measuring instrument

10901

2 109029202 042508 Zyl. Schr. cyl. Screw

3 109039815 920015 Lichtschranke K light barrier cpl.

4 109040767 360050 Halter holder

5 109059880 767003 Taster K feel cpl.

6 109069815 920014 Lichtleiter fiber optics

(42)

0

"'

^~ ⁰ ^::r

' _."'-

^'!·

11

9

14 f ²⁹ ³⁰

20

12

²⁷

22 25 25 24

28 -23

~;_;.-

2.2001

(43)

RESTFADENWAECHTER THREAD MONITOR

RFW 13-5 RFW 13-5

1 109119850 767008 Steuerung K control cpl.

1 10912 (Mit Pos.2-14) (with pos. 2-14)

2 109130767 350060 Halter holder

5 109149840 120025 Bef. Schelle clip

7 109169840 120026 Bef. Schelle clip

8 109170767 350050 Gehaeuse housing

9 109189343 000080 Scheibe washer

10 109190467 360250 Bolzen bolt

11 109209850 767009 Leiterplatte K printed card cpl.

13 109220767 360010 Deckel cover

18 109240999 240389 Schlauchtuelle socket 19 109259792 001030 Reduziernippel reducing nipple 20 109269710 920120 Ventil, Drossel valve

21 109270999 240302 Doppelnippel double nipple

23 109299790 000400 Stecknippel nipple

24 109309825 180302 Kabelkopf cable head

25 109319710 981010 Schalldaempfer silencer 26 109329710 061110 Ventil, Magnet solenoid valve 27 109330999 240392 Wi-E-Verschraubung angle-coupling 28 109340999 220705 Anschlussplatte connection plate

29 109350767 150170 Spule bobbin

30 109360767 350020 Messertraeger knife holder 31 109379790 315103 Schlauchtuelle socket

32 109380767 350033 Halter V holder cpl.

33 109399815 925002 Lichtschranke K light barrier cpl.

(44)

KL 550-767. Tafel 20

1~~---l

21-~

15~

2!..---1..( cy,_,~

20~~~_/

22~~~_/

6 5

10

1[,~~~~--4

---~-g

15

2 . 200 0

(45)

R A P 550-767 R A P 550-767

1 109440367 350320 Anschraubkloben block

3 109460367 350290 Stichst. Hebel lever

4 109470367 350300 Zeigerblech indicator plate

7 109509330 000127 Scheibe washer

9 109520367 350330 Stoessel tappet

10 109530767 130020 Buchse bushing

12 109540801 510930 Daempfring damper

13 109550367 350023 Buegel V bow cpl.

14 109569700 001020 Zylinder, Einf. cylinder 15 109579790 201001 Verschr. Wi. - E coupling

16 109589731 005004 Schlauch hose

17 109590367 350490 Scheibe washer

19 109619330 000097 Scheibe washer

21 109630367 350280 Lasche shackle

22 109640767 350464 Befestigung L. fastening 23 109659700 100052 Zylinder, Einf. cylinder

(46)

Kl.550 757. Tafel 21

17

1---1

9---~

1 0 - - -

11---~

7 8

3

24 23

8.2004

(47)

R A P 550-767 R A P 550-767

1 109700767 360020 Blech plate

2 109719850 767010 Leiterplatte printed circuit board 3 109729830 501010 Distanzhalter spacer holder

7 109730767 490060 Abdeckung cover

9 109759330 000087 Scheibe washer

14 10980MG53 007922 Lasche shackle

15 10981MG53 007921 Winkel angle

16 109829330 000167 Scheibe washer

17 109830999 240341 Schottverschr. coupling

18 109849202 002927 Zyl. Schr. cyl screw

19 109850999 240303 Doppelnippel double nipple

20 109869792 051020 Muffe bushing

21 109870999 240392 Wi.-E.-Verschraubung angle coupling

22 109889731 006004 Schlauch hose

23 109899790 201001 Verschr. Wi.-E angle coupling 24 109909710 920120 Ventil, Drossel valve 25 109910999 240302 Doppelnippel double nipple

27 109930999 220706 Anschlussplatte connection plate 28 109949710 061110 Ventil, Magnet solenoid valve 29 109959710 981010 Schalldaempfer silencer

35 109979792 071010 Blindstopfen plug

(48)

Kl. 550 767, Tafel 22

~---~~---~1i314 - - - -

3 4 5

6

(D

0

6

(!)

~

0 0

0 (!)

10 _ _ _ _____,.,

111--~:....-el-;::::--...2:l

9 1 - - - J

4 5

7 2.2000

(49)

VERTEILUNG DISTRIBUTION

1 110019870 767011 Verteilung K distribution cpl.

0 11002 (Mit Pos. 2-12) (with pos. 2-12)

2 110030999 202637 Distanzbolzen bolt

3 110049850 767007 Leiterplatte printed circuit board

4 110059330 000087 Scheibe washer

7 110080467 360420 Abdeckung cover

9 110100767 490163 Winkel K angle cpl.

11 110129330 000098 Scheibe washer

12 110130767 360020 Blech plate

13 110149207 170847 Spanpl. Schr. screw

(50)

' bis 05.2007- until 05.2007 (HP20)

" ab 06.2007- from 06.2007 (HIG 20 S)

15 5 7

11 ~10

~ 18

2 0 - - - - 2 1 - - - -

2 f . - - - 1

2 5 - - - - {

26

37

38

~---39

38

12.2007

(51)

NAEHLEUCHTE SEWING LAMP

GARNSTAENDER YARN STAND

1 110209822 510001 Naehleuchte sewing lamp

1 11021 (Mit Pos. 2-4, 44) (with pos. 2-4, 44)

2 110220002 007504 9500 Wippschalter switch

3 110239822 642024 Halogenlampe lamp

4 110249822 510012 Glasscheibe glass disc

5 110250907 487519 Anbausatz K set of parts cpl.

5 11026 (Mit Pos. 6-16) (with pos. 6-16)

6 110279840 302005 Leitung cable

7 110289840 120003 Nagellschelle clip

8 110299840 123003 Stahlnagel nail

9 11030MG41 004073 Spanpl. Schr. screw

10 110319840 133001 Wuergernippel plug

11 110329840 121001 Kabelbinder cable binder

13 11034OAPP 001132 Haltestueck holder piece 14 110350894 450418 Faecherscheibe washer

15 110360798 120401 Cord-Clip clip

16 110379840 104201 Flachst. Huelse bush

17 110380798 500088 Trafo, Naehlicht transformer, sewing lamp

17 11039 (Mit Pos. 18) (with pos. 18)

18 110409825 810302 Sicherung M0,16 safety M0,16 19 110410767 170074 Fadenfuehrung K thread guide cpl.

19 11042 (Mit Pos. 20-22) (with pos. 20-22)

20 110430791 001093 A Scheibe washer

22 110450791 001095 Mutter nut

23 110460767 170064 Garnhaltearm K thread reel holder cpl.

23 11047 (Mit Pos. 24-36) (with pos. 24-36)

24 110489400 211010 Kugelknopf ballbutton

25 110490767 170130 Scheibe washer

26 110500767 170110 Stift pin

27 110510767 170120 Teller washer

30 11054 9815 510049 Isolierplatte plate

31 11055 9870 767021 Leitung K cable cpl.

31 11056 (Mit Pos. 32) (with pos. 32)

32 11057 9815 510025 Mikroschalter micro switch

34 11059 9840 120025 Bef. Schelle clip

35 11060 9330 900077 Scheibe washer

37 11062 0791 001081 Garnst. Rohr thread unwinder tube 38 11063 0995 340617 6Kt. Mutter hexagonal nut

39 11064 9330 000177 Scheibe washer

40 11065 9822 510003 Leuchte lamp

40 11066 (Mit Pos. 2, 41-43) (with pos. 2, 41-43)

41 11067 9822 642027 Halogenlampe lamp

42 11068 9822 510013 Glasscheibe glass disc 43 11069 9822 610000 Fassung, halogen socket, halogen 44 11070 0002 007504 8580 Fassung mit mant. socket

(52)

Kl.550 767, Tafel 24

~ 12

i ~ ¹³

29 28 27 26

30~

23

₍

24~

~

2 2000

(53)

NAEHANTRIEB SEWING DRIVE

1 110749800 130016 R Naehantrieb sewing drive

1 11075 (Mit Pos. 2-12) (with pos. 2-12)

2 110769800 330010 Bedienfeld control panel

3 110779800 330009 Bedienfeld control panel

4 110789800 310006 Motorfuss motor foot

5 110799825 810319 Sicherung M8/250E fuse M8/250E 6 110809825 810412 Sicherung T1,25/250G fuse T1.25/150G

7 110819800 330002 Netzschalter switch

8 110829800 330008 Ext. Betaetigung ext. switch 9 110830798 003292 Betaetig. Hebel lever

10 110849800 331016 Steuerkasten control instrument 11 110850990 254306 Positionsgeber position transmitter

12 110869800 330011 Adapter adapter

13 110879130 500020 Keilriemenscheibe 63m m belt pulley 63mm 14 110889130 120410 Keilriemen 1120LW belt 1120

15 11089MG43 000451 Gestaenge K rods cpl.

15 11090 (Mit Pos. 16-22) (with pos. 16-22)

16 110919357 200056 Kugelzapfen ball pin

17 110929357 200106 Kugelpfanne ball socket 18 110939231 110127 6Kt. Mutter hexagonal nut

19 110940798 000254 Druckstange rods

20 11095MG43 000403 Klemme clamp

21 110969201 250027 6Kt. Schr. hexagonal nut

22 11097MG43 002510 Scheibe washer

23 110980907 050104 Befestigungsmaterial K fastening parts cpl.

23 11099 (Mit Pos. 24-33) (with pos. 24-33)

24 111000993 601037 6Kt. Holzschr. hexagonal nut

25 111010798 000677 Kabelkanal cable duct

26 111020713 000302 Spannplattenschr. screw 27 111039840 120060 Zugentlastungschelle clamp

28 111049840 120002 Schelle clip

29 111059840 123003 Stahlnadel pin

30 111069840 121001 Kabelbinder cable tie

31 111079330 300027 Scheibe washer

32 11108 0725 000520 B Federring spring-locking washer 33 11109 9201 013767 6Kt. Schr. hexagonal nut

(54)

Kl. S50-767.Tofel25 10

29 2.2000

(55)

GESTELL STAND

1 11113MG58 000601 Gestell K stand cpl.

2 111140700 076712 Tischplatte table plate

3 11115MG58 002521 Pedal pedal

4 111160907 021044 Bef. Teile K fastening parts cpl.

4 11117 (Mit Pos. 5-8) (with pos. 5-8)

5 111180700 000044 Fuehrungsleiste guide reglet 6 111199207 170227 Spanplatten Schraube screw

7 111200700 000043 Schubkasten drawer

8 111210700 000045 Platte plate

9 111220990 254269 Knieschalter KN16 knee switch KN16 10 111230367 250010 Oelfangmulde oil tray

11 111249840 123003 Stahlnadel pin

12 111250907 050114 Teilesatz K Erdung set of parts / earthing

12 11126 (Mit Pos. . 13-27) (with pos. 13-27)

13 111279330 000090 Zahnscheibe washer

14 111280999 201114 Flachstecker switch

15 111290994 520020 Schneidschr. screw

16 11131 (Mit Pos. 17-19) (with pos. 17-19)

17 111329840 104204 Flachst. Huelse bush

18 111339840 301150 Leitung cable

19 111349840 102062 Kabelschuh, Ring ring

20 11136 (Mit Pos. 21, 22) (with pos. 21,22)

21 111379840 102062 Kabelschuh, Ring ring

22 111389840 301150 Leitung cable

24 111400744 050242 Zahnscheibe disc

26 111429840 120003 Nagelschelle clip

27 111439840 123002 Stahlnadel pin

28 111449206 200097 6Kt. Blechschr. screw 29 111459781 000002 Filterregler control filter 30 111460797 003031 Druckluftschlauch K. hose cpl.

30 11147 (Mit Pos. 31-35) (with pos. 31-35)

31 11148 0744 001793 A Kupplungsdose coupling socket 32 11149 0744 001793 B Kupplungsstecker coupling plug 33 11150 0742 002096 Schlauchklemme clip

34 11151 9731 002001 Schlauch hose

35 11152 9790 130010 Schlauchtuelle socket

(56)

10

(57)

PC - SYSTEM PC - SYSTEM

1 111569835 200305 Drucker printer

2 111579835 200328 Handscanner hand scanner

3 111589835 200310 Monitor monitor

4 111599835 200330 Anmeldesystem log in system 7 111609815 580005 Schalter, Netz switch 8 111619835 200301 Computertisch computer table 9 111620767 400050 Scannerhalter scanner holder 10 111639835 200321 PC,cpl. Mit Programm pc,cpl. with program

11 111649835 200311 Kabel cable

12 111659835 200234 Kabel, Monitor cable, monitor 13 111669835 200233 Kabel, RS-232 cable, RS-232 14 111679870 767007 Montageplatte K plate cpl.

14 11168 (Mit Pos. 15-19) (with pos. 15-19)

15 111699830 400401 Montageplatte plate

16 111709835 101007 Verstaerker power pack

17 111719810 820003 Trafo transformer

18 111729835 001021 Netzteil power supply

20 111749835 200315 Netzteil, USV power supply, UPS

(58)

---@

-- - 20_j

!thread clamp-(M5x12)

26

/wittlou

ohne Fadenklemme

27

-(M5x25) me I with thread clamp mit Fadenklem

(59)

SCANNER SCANNER

1 111780767 100134 Scanner mit Kopfdeckel scanner with head cover

1 11179 (Mit Pos. 2-19) (with pos. 2-19)

2 111800744 001364 Welle shaft

3 111810767 100140 Halter holder

5 111839330 000087 Scheibe washer

9 111879330 000097 Scheibe washer

11 111890767 100173 Winkel V angle cpl.

13 111919835 200327 Scanner 5V scanner 5V

14 111920767 100160 Lasche shackle

16 111940744 001559 Sterngriff star haft

17 111950238 017325 Klemmhebel clamping lever

19 111970467 100623 Kopfdeckel K cover plate

19 11198 (Mit Pos. 20, 21) (with pos. 20, 21)

20 111990467 100400 Oellkissen oil cushion

21 112000699 989250 Rundschnur gummi

22 112019880 767011 Naehleuchte K. sewing lamp cpl.

(Mit Pos. 23-32) (with pos. 23-32)

23 112039822 560000 Naehleuchte sewing lamp

24 112040767 360070 Schelle clip

25 112050746 001023 Buchse bushing

28 112080767 360050 Halter holder

30 112100796 120401 Cord-clip cord-clip

32 11212 9207 170227 Spanpl. Schr. screw

(60)

Kl. 550-767, Tafel 28

\\

1 0 - - - , \

\ \

11

Scale 50%

~1:1---tr--17

~1+---tt--

18 ---,

I

I I

Inhaltsverzeichnis Tafel / Table Contents

Parts List and Sewing Equipment

550 - 767

Teileliste und Naeheinrichtungen Parts List and Sewing Equipment

550 - 767

Inhaltsverzeichnis Tafel / Table Contents

Oberteil 1 - 8 Machine head

Fadenfuehrung/Fadenspannung 9 Thread guide/Thread tension Greiferlager 10 - 12 Hook bearing

Greifer 13 Hook

Oelplan 14 Oil plan

Lueftung 15 Ventilation

Spuler 16 Winder

Naehgutanschlag 17 Fabric stop

Elektroteile 18 Electroparts

Restfadenwaechter RFW 13-5 19 Remaining thread monitor RFW - 5

RAP 550-767 20, 21 RAP 550-767

Verteilung 22 Distribution

Leuchte / Garnstaender 23 Sewing lamp / Yarn Stand

Naehantrieb 24 Sewing drive

Gestell 25 Stand

PC-System 26 PC-System

Scanner, Naehleuchte 27 Scanner, Sewing lamp Nadelkuehlung NK 13-1 28 Needle cooler NK 13-1

Beipack 29 Accessories

Naeheinrichtungen Sewing equipment

Plaene Plans

Dürkopp Adler AG - 2008

26

1 0 - 1 3 - -

1 9 , 2 0 - - -

25

24 26

=

7

21 22

29 28

B. 2 OOL.

75

b

k~l

~b~~~~

75

b

k~l

~b~~~~

~-

34~·

3 5_______/' /

!18

2-b

1

h:;!

36

34

3 5 6 7 8 29

24

11

24 18-~

46

2 . 200 0

550 757.

5 7 b-10 11 15 17

9~ 39

8 15 20 25 34

52 51

~-kleben

2.2 000

Kl. 550 767. Tafel 5

12 13

42

23---j

3 2 - -

36 37 38

lJ

f"r==="h---38 39

N = nicht als Einzel teil lieferbar /not available as separate part 38 39

8. 200

Kl. 550-767. Tafel 6

31---1

r---

iG I i 114-,--;---:---,

9~ ³⁹

I ⁱ i ^{15 :}

t;O 10---~1--- ^_:2_ J

~ _I

I ' ^I 3h---=L=---

L __ _ ^_ _________________

54---. ⁵⁰ 49 44
