Limites de flutuação de tensão de acordo com o valor da tensão nominal. Se nenhum dado de medição de tensão ou corrente for encontrado, a execução é pausada e uma mensagem de alerta é apresentada ao usuário. 13 dá um exemplo desses avisos na ausência de medição de tensão.

Também é realizada a identificação de momentos de medição que apresentam eventos de estresse críticos e incertos. Se os valores de medição de tensão estiverem na faixa de 150 a 300 V, 220 V é considerada a tensão nominal do sistema. Flutuação de tensão: indicador Pst ultrapassando os limites informados na Tabela V, de acordo com a tensão nominal do sistema;.

Gráfico das tensões rms médias ao longo do tempo com valores limite de tensão. O desequilíbrio de tensão ao longo do tempo também é apresentado graficamente através da Fig. Gráfico das flutuações de tensão ao longo do tempo (IndicatorPst) para as três fases.

Gráfico do comportamento das distorções harmônicas de tensão total para as três fases.

Fig. 1. Faixas de tens˜ao em relac¸˜ao `a de referˆencia. Adaptada de [7].
Fig. 1. Faixas de tens˜ao em relac¸˜ao `a de referˆencia. Adaptada de [7].

INTRODUÇÃO

MEDIDOR DE ENERGIA UTILIZADO

LIMITES PARA TRANSGRESSÕES DE TENSÃO CRÍTICA E PRECÁRIA

Desta forma, é possível calcular os indicadores avaliativos da duração relativa da superação do estresse precário (DRP) e do estresse crítico (DRC). Para estes indicadores, o módulo 8 do PRODIST estabelece um limite aceitável para ultrapassagens inseguras de 3% e para ultrapassagens críticas de 0,5\%. Caso a medição ultrapasse esses valores, o consumidor poderá ser indenizado pela concessionária desde que os indicadores permaneçam abaixo do limite permitido.

Tabela 1: Valores de referência globais do desequilíbrio de tensão baseado na fundamental
Tabela 1: Valores de referência globais do desequilíbrio de tensão baseado na fundamental

LIMITES PARA O DESEQUILÍBRIO DE TENSÃO

Originalmente, o cálculo do fator de desequilíbrio de tensão FD ocorre pelos valores das magnitudes de tensão da sequência negativa e positiva.

LIMITES PARA A FLUTUAÇÃO DE TENSÃO

Onde 𝑃𝑖 (i corresponde ao nível de flutuação de tensão que é ultrapassado durante i% do tempo, obtido a partir da função de distribuição acumulada complementar. A Tabela 3 apresenta os limites a serem utilizados para avaliar o desempenho do sistema de distribuição em termos de flutuações de tensão .

LIMITES PARA AS DISTORÇÕES HARMÔNICAS

Neste relatório de medição serão apresentados os valores das distorções harmônicas da tensão total e também do percentual de 95%, representado pelos indicadores 𝐷𝑇𝑇% e 𝐷𝑇𝑇95%. Portanto, segundo o PRODIST, a tensão de referência para a análise das distorções harmônicas é a tensão nominal da barra, devendo então ser considerada a tensão de alimentação para estas análises. Contudo, cabe ressaltar que o documento PRODIST não menciona nem apresenta níveis de referência para distorções harmônicas totais ou individuais de corrente.

Figura 4: Influência das distorções harmônicas.
Figura 4: Influência das distorções harmônicas.

MEDIÇÕES

Período de monitoramento

  • Tensões Eficazes
  • Desequilíbrio de tensão
  • Flutuação de tensão
  • Distorções Harmônicas totais de tensão
  • Correntes Eficazes
  • Distorções Harmônicas Totais de Corrente
  • Análise das Potências
    • Potência Ativa
    • Fator de Potência
  • Frequência Elétrica

A Figura 6 apresenta o desequilíbrio de tensão calculado a partir das tensões de fase registradas durante o período de medição. Na Tabela 9, diferentemente do encontrado no PRODIST, o termo DHTV tem sido utilizado para determinar distorções harmônicas totais de tensão. A Tabela 10 abaixo resume as principais informações de monitoramento como valores máximos, mínimos e médios das correntes rms encontradas para cada fase monitorada.

Vale ressaltar que todos os pontos onde a corrente era zero foram retirados para cálculo da corrente mínima e média. Através da figura 13 é possível observar o comportamento da potência de trabalho trifásica durante a medição. Além disso, a Tabela 12 apresenta os principais dados do comportamento da potência de trabalho, como os valores máximo, mínimo, P95% e médio da potência de trabalho.

E com a Tabela 13 você pode conferir com mais precisão os valores máximo e mínimo do fator de potência. Com a Tabela 14 é possível verificar com mais precisão os valores máximos e mínimos da frequência elétrica.

Figura 5: Gráfico das tensões eficazes no tempo.
Figura 5: Gráfico das tensões eficazes no tempo.

Possibilidades de Melhorias

Bancos de capacitores podem ser utilizados para controle do fator de potência, pois quando utilizados corretamente, mantêm o valor do fator de potência dentro dos limites estabelecidos pela concessionária. Outra forma de corrigir o fator de potência seria através de um motor síncrono trifásico, superexcitado e funcionando sem carga. Esta configuração é conhecida como capacitor síncrono e pode operar sob fator de potência adiantado, atrasado ou unitário.

Desta forma, quando o motor síncrono opera em situação de sobreexcitação, a corrente principal é retirada da fonte, eliminando o componente e consequentemente melhorando o fator de potência. Isto fornece força magnetomotriz adicional ao motor durante a partida ou em cargas baixas, resultando em um fator de potência melhorado. Caso ocorram variações no sistema de fornecimento de energia, observe que a distribuidora deverá compensar as unidades consumidoras expostas a esses excessos de tensão.

É capaz de reduzir quedas de tensão, controlando a tensão do barramento por meio da injeção ou absorção de potência reativa. Foi constatada a existência de distorções harmônicas totais de tensão superiores aos limites estabelecidos pelo PRODIST. São uma opção barata, mas possuem baixo fator de potência em cargas parciais e podem, portanto, causar ressonância na rede.

A compensação de desequilíbrio no sistema de energia elétrica também pode ser obtida utilizando filtros de potência passivos. A seleção adequada de transformadores de distribuição também é muito importante na prevenção de desequilíbrio de tensão. Foram detectadas medições de oscilações de tensão que ultrapassam os limites estabelecidos pelo PRODIST para o nível de tensão analisado.

Neste modelo de sistema funciona a operação com regulação de tensão em malha fechada e regulação de corrente de excitação rápida. Assim, as seguintes medidas podem ser utilizadas para aumentar a potência de curto-circuito: conectar a carga a uma tensão nominal superior, instalar capacitores em série, aumentar a potência nominal do transformador ou colocar outro transformador em paralelo. No sistema de potência, a regulação da frequência está intimamente relacionada à regulação da potência operacional.

Avaliação Geral

Imagem

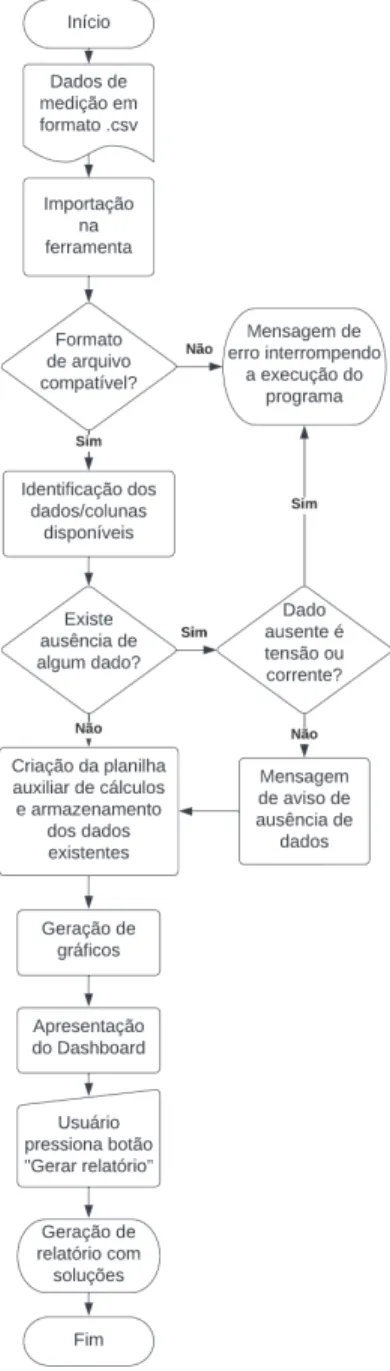

Fig. 10. Caixa de di´alogo com instruc¸˜oes de utilizac¸˜ao da ferramenta.
Fig. 13. Mensagem de ausˆencia de dados de medic¸˜ao de tens˜ao.
Fig. 16. Gr´afico de desequil´ıbrio de tens˜ao no tempo (indicador FD95%).
Fig. 14. Tabela de ocorrˆencias e informac¸˜oes gerais.
