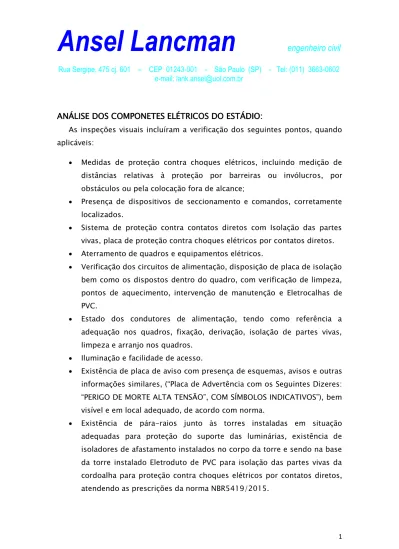

ANÁLISE DOS COMPONETES ELÉTRICOS DO ESTÁDIO:
As inspeções visuais incluíram a verificação dos seguintes pontos, quando aplicáveis:
Medidas de proteção contra choques elétricos, incluindo medição de
distâncias relativas à proteção por barreiras ou invólucros, por obstáculos ou pela colocação fora de alcance;
Presença de dispositivos de seccionamento e comandos, corretamente
localizados.
Sistema de proteção contra contatos diretos com Isolação das partes
vivas, placa de proteção contra choques elétricos por contatos diretos.
Aterramento de quadros e equipamentos elétricos.
Verificação dos circuitos de alimentação, disposição de placa de isolação
bem como os dispostos dentro do quadro, com verificação de limpeza, pontos de aquecimento, intervenção de manutenção e Eletrocalhas de PVC.
Estado dos condutores de alimentação, tendo como referência a
adequação nos quadros, fixação, derivação, isolação de partes vivas, limpeza e arranjo nos quadros.
Iluminação e facilidade de acesso.
Existência de placa de aviso com presença de esquemas, avisos e outras
informações similares, (“Placa de Advertência com os Seguintes Dizeres: “PERIGO DE MORTE ALTA TENSÃO”, COM SÍMBOLOS INDICATIVOS”), bem visível e em local adequado, de acordo com norma.
Existência de pára-raios junto às torres instaladas em situação
adequadas para proteção do suporte das luminárias, existência de isoladores de afastamento instalados no corpo da torre e sendo na base da torre instalado Eletroduto de PVC para isolação das partes vivas da cordoalha para proteção contra choques elétricos por contatos diretos, atendendo as prescrições da norma NBR5419/2015.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Existência de conexão de medição de aterramento, sendo esta descida
conectada junto à base da torre.
Análise das Áreas de Cobertura dos Captores com análise de proteção
das estruturas de alvenaria situadas ao lado da torre e do setor de arquibancada conforme norma NBR 5419/2015.
Atendimento a Norma IT41 do Corpo de Bombeiro do Estado de São
Paulo.
Uso de dispositivos de proteção contra surtos (DPS) garantindo As
pessoas, os animais domésticos e os bens devem ser protegidos contra as consequências prejudiciais devidas a uma falta elétrica entre partes vivas de circuitos com tensões nominais diferentes e a outras causas que possam resultar em sobretensões (fenômenos atmosféricos, sobretensões de manobra, etc.), conforme NBR5410/2004.
Uso de Dispositivo de Proteção Residual DR tanto do tipo sem fonte
auxiliar como do tipo dependente de fonte auxiliar para proteção contra os contatos indiretos. Presença de todos os componentes de proteção, como disjuntores, fusíveis, DR‟s, condutor de proteção, tomadas 2 pólos com terra, etc.
Verificação das características de cada componente, como por exemplo:
a cor do condutor de proteção, a corrente de atuação do DR etc.
A presença das medidas de proteção com inspeção visual sendo que as
seguintes medidas devem estar presentes em qualquer instalação elétrica.
Medida de proteção contra choques elétricos conforme item 5.1 da
NBR5410/04. Dois princípios fundamentais para proteção contra choques elétricos são descritos a seguir:
a) Partes vivas perigosas não devem ser acessíveis. Com precauções com isolamento de fios, cabos, condutores em geral devem ser tomados, também quadros de distribuição, geral, cargas, ou comando, devem possuir barreiras de modo a não permitir o acesso aos condutores vivos. Lembrando que são considerados condutores vivos, os condutores fase, retorno e neutro de uma instalação.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
b) Massas ou partes condutivas acessíveis não devem oferecer perigo, seja em condições normais, ou em condições que as tornem acidentalmente vivas. Garantindo que massas metálicas devem possuir medidas de proteção para que não se tornem perigosas por acidente.
Para a avaliação da proteção contra choques:
a) Proteção Básica: onde a isolação ou separação básica é um exemplo, com uso de tensões reduzidas, como tensão limite de contato (50 vai) ou ainda o uso de barreiras ou invólucros que não permitam o acesso.
b) Proteção Supletiva: que trata da equipotencialização e seccionamento automáticos da alimentação (DR + Terra), também a isolação suplementar conhecido como isolação dupla, ou através de separação elétrica com o uso de transformadores de separação;
Fios e Condutores Soltos ou Excesso de Fios: Inspeção visual de uma
instalação elétrica com objetivo de verificar a quantidade de fios nas canaletas, Eletrodutos ou calhas, já que é recomendado que a ocupação dos Eletrodutos não tenha mais que 40% de ocupação em fios. Com verificação da necessidade dos condutores serem protegidos por algum tipo de eletroduto, não pode haver fios soltos sem a devida proteção mecânica.
Vereação da existência de projeto da instalação elétrica ou reforma de
acordo com o que foi instalado (As Bilt)
Fechamento das caixas de ligação que devem estar sempre tampadas.
Emendas dos fios e cabos não podem estar dentro de Eletrodutos, ou
seja, devendo estar sempre dentro das caixas de passagens, e devem estar bem isoladas.
Tomadas devem ser do tipo com contato de aterramento, ou seja, dois
polos e terra.
Existência de fio terra deve estar instalada em todas as tomadas e
pontos de iluminação e deve ser com capa nas cores verde e amarelo, ou simplesmente verde.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Os circuitos de iluminação não devem estar junto com os circuitos que
atendam tomadas, somente em casos especiais.
Os circuitos de iluminação devem ser instalados com fio de seção maior
ou igual a 1,5mm2.
Os circuitos de tomadas de uso geral devem ser instalados com fio de
seção maior ou igual a 2,5mm2.
Tem que haver pelo menos 1 (um) DR – Dispositivo Diferencial Residual
– de 30ma instalado no quadro de distribuição, porém o ideal é ter mais que um por quadro.
Verifique se algum condutor neutro foi usado como condutor de
proteção (fio terra) e em caso positivo elimine-o.
Os Eletrodutos devem possuir folga de aproximadamente 50% em seu
interior.
O quadro de distribuição deve possuir proteção para que os usuários
não tenham acesso às partes vivas.
O quadro de distribuição não deve ser de material combustível como
madeira, por exemplo, e deve ser identificado na parte externa.
O quadro deve estar localizado longe de áreas molhadas (Box), fonte de
gás, e tem que estar desobstruído para fácil acesso.
Os dispositivos de proteção (Disjuntores, Fusíveis, DR) devem possuir
identificação para que o usuário identifique a que circuito cada proteção pertence. A cor do fio neutro deve ser sempre azul clara.
Teste o DR acionando o botão de teste. Este deve interromper a
passagem da corrente elétrica e poder ser rearmado sem problemas.
O eletrodo de aterramento existe (se não esta danificado, corroído, ou
interrompido) deve estar conectado ao fio terra e firme.
Não poderá haver fios soltos (fora de Eletrodutos, bandejas etc.) no
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
DESCRIÇÃO DOS EQUIPAMENTOS:
ENTRADA DE ENERGIA PRINCIPAL:
Entrada realizada pela Avenida Vicente Antônio da Silva Nunes junto à arquibancada especial do estádio em seu lado direito, em alimentação 13.8kV, entrada subterrânea até a Cabine Primária do complexo.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Poste da concessionária.
Cruzetas de madeira conforme NBR8453: Com estruturas envelhecidas,
Chave Fusível Tipo MZ – Em bom estado de conservação.
Condutores: Os condutores do ramal de entrada aéreo são unipolares e
estão em bom estado de conservação.
Pára-Raios Poliméricos: Em bom estado de conservação, não foram
atuados.
o Invólucro: Estrutura de material polimérico esta em boas condições
o Terminais e conectores: aparentemente em bom estado
o Conectores: Em bom estado, aparentemente não estão soltos.
Foto 01: Entrada Principal da Concessionária em boas Condições Poste da Concessionária
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 02: Caixa de passagem junto à avenida em bom estado de conservação
Entrada Subterrânea - Cabine Primária Principal
CABINE PRIMÁRIA PRINCIPAL
Entrada realizada pela Avenida Vicente Ferreira, próximo adentrada principal do estádio abaixo da arquibancada especial a Cabine Primária encontra-se em cubículo reservado, especialmente construído para esta função com porta restringindo acesso de pessoas não autorizadas.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa.
Limpeza (item 10.4.4.1) – NR10: Ruim
Iluminação (item 10.4.5 1) – NR10: Boa
Aterramento: (item 5.1.2) – NBR 14039: Bom
Inspeção visual (item 7.2.2) – NBR 14039: Boa
Estado Geral:
Após verificação junto a Cabine Primária que alimenta o Estádio Municipal Pedro Marin Berbel foram realizadas inspeções visuais conforme
NBR 14039 Item 7.2.2- “A inspeção visual deve incluir no mínimo a
verificação dos seguintes pontos, quando aplicáveis”:
a) Medidas de proteção contra choques elétricos, incluindo medição de
distâncias relativas à proteção por barreiras ou invólucros, por obstáculos ou pela colocação fora de alcance:
o SIM, em bom estado de conservação e segurança, todas as cabines contemplam grade de proteção lacrada.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 03: Muflas empoeiradas, entrada subterrânea. Cubículo de Entrada - Cabine Primária Principal
Foto 04: Grade de proteção contra choques em bom estado de conservação e fixação. - Cabine Primária Principal
b) presença de barreiras contra fogo e outras precauções contra
propagação de incêndio e proteção contra efeitos térmicos:
o Sim, apresenta barreira contra fogo dividindo os cubículos conforme norma.
c) presença de dispositivos de seccionamento e comandos,
corretamente localizados. Contempla os seguintes dispositivos abaixo: CUBICULO DE MEDIÇÃO:
o CHAVE SECCIONADORA TRIPOLAR COM COMANDO MANUAL 400A CLASSE 15KV
Envelhecida, apresenta pontos de ferrugem, não foram realizadas manobras para ver o estado de operação.
o BARRA DE COBRE
Sem desgaste aparente e em boas condições de operação o TERMINAL INTERNO
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Envelhecido, em bom estado aparente de conservação e fixação.
o ISOLADOR PEDESTAL – CLASSE 15KV
Envelhecido, em bom estado aparente de conservação e fixação.
o EIXO DE ACIONAMENTO DA CHAVE SECCIONADORA
Em bom estado de conservação, não apresenta pontos de corrosão, falta à haste de manobra.
Foto 05: Dispositivo de Seccionamento e Comando em bom estado. Cabine Primária Principal
o GRADE DE TELA METÁLICA, ARTICULÁVEL E REMOVÍVEL.
Apresenta malha de aterramento em vários locais da cabine conforme norma, contudo foram observados pontos onde a malha encontra rompida necessitando de revisão.
Foto 06: Malha de aterramento necessitando de manutenção. Cabine Primária Principal
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
BUCHA DE PASSAGEM INTERNA
o Empoeiradas, em bom estado visual de conservação, com barramento aparentemente fixo, sem problemas visuais aquecimento.
Foto 07: Bucha de Passagem Interna – Classe 15kv Cabine Primária Principal – Passagem Cubículo de Proteção
o CHAVE SECCIONADORA TRIPOLAR
Em bom estado visual de conservação, com barramento fixo, sem problemas aparentes de fixação.
Foto 08: Chave Seccionadora em bom estado – Classe 15kv Cabine Primária Principal
o BASE FUSÍVEL E FUSÍVEL LIMITADORES DE CORRENTE Não apresenta chave fusível - Modelo Tipo HH
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
CUBICULO DO TRANSFORMADOR:
TRANSFORMADOR DE DISTRIBUIÇÃO
o Transformador a óleo com ligação D/Y, sendo entrada em 13.8KV e saída 220/127 v.
o Encontra-se em bom estado aparente de funcionamento, contudo foram observados, pontos de vazamento junto às buchas de alta tensão.
o Buchas de Alta Tensão: Empoeiradas, aparentemente em bom estado de conservação.
o Buchas de Baixa Tensão: Empoeiradas, aparentemente em bom estado de conservação.
o Estrutura física do Transformador: Bem bom estado de conservação. o Dados: Fabricante: Marangoni Potência: 150KVA Impedância: 5,5%, Ano de Fabricação: 09/2004 Tensão: 13.8KV – 220/127 v
Foto 09: Buchas de Alta – Classe 15kv Cabine Primária Principal
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
INSPEÇÕES GERAIS NAS INSTALAÇÕES:
o Presença de esquemas, avisos e outras informações similares, (Placa de Advertência com os Seguintes Dizeres: “PERIGO DE MORTE ALTA TENSÃO”, com símbolos indicativos).
o ENTRADA PRINCIPAL – CABINE PRIMÁRIA PRINCIPAL
SIM, apresenta placa de aviso em local adequado, de acordo com norma.
Foto 10: Apresenta aviso contra choques de forma legível junto à parede e a porta de entrada.
Cabine Primária Principal
o CUBICULO DE TRANSFORMAÇÃO 1
Apresenta placa de aviso em local adequado, de acordo com norma.
Foto 11: Apresenta aviso contra choques Cubículo de Transformação
o CUBICULO DE ENTRADA DOS CABOS DE ALTA TENSÃO
Apresenta placa de aviso em local adequado, de acordo com norma.
Foto 12: Apresenta aviso contra choques Entrada dos cabos de Alta Tensão
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
o Identificação dos demais Componentes do Conjunto da Cabine Primária;
o MANTA DE ISOLAÇAO PARA MANOBRA
Deve ser situado em frente a todas as cabines, promovendo isolação do operador: Não apresenta placa de isolação de manobra.
Foto 13: Não apresenta placa de Isolação para operador em manobra
Cabine de Transformação
o TERMINAL DE INTERLIGAÇÃO TERRA NEUTRO
Apresenta junto a várias áreas da Cabine Primária, contudo recomenda-se a revisão destes.
Foto 14: Janela de ventilação do Cubículo de Transformação – com Aterramento - Cabine Primária Principal
Foto 15: Janela de ventilação do Cubículo de Proteção – Aterrada
Cabine Primária Principal
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Não apresenta iluminação de emergência no local. QUADRO DE MEDIÇÃO – ENTRADA DE ENERGIA PRINCIPAL:
Situado junto à Cabine Primária e instalado diretamente em parede de alvenaria o quadro encontra-se em condições ruins de conservação e limpeza.
Estado Geral:
Compostos por chave seccionadora tipo NH 3Ø para proteção principal, a estrutura do quadro esta em bom estado de conservação, o quadro apresenta problemas na interligação dos fios, que estão soltos e com pontos de derivação.
Circuitos: Os circuitos estão bem distribuídos junto ao quadro.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional - Não apresenta. b. Item 10.2.8.2.1 - Isolação das partes vivas, placa de proteção
contra choques elétricos por contatos diretos: Apresenta.
c. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos item –Não apresenta.
d. Item 10.3.4- NR10 e Item 8.3.2.1 NBR5410- Aterramento: Existente.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Não apresentados.
Fiação: Os fios estão afixados sem estrutura suporte, necessitando
de melhorias.
Eletroduto: Em ferro galvanizado, em alvenaria apenas junto à base
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 16: Necessita de placa de proteção junto às partes vivas do painel.
Quadro de Medição - Cabine Primária
Foto 17: Componentes desativados com fios soltos e conexões expostas. Quadro de Medição - Cabine Primária Principal
Foto 18:Estrutura do quadro em parede de alvenaria sem quadro de proteção.
Quadro de Medição - Cabine Primária Principal
Foto 19:Medidor de energia em bom estado de conservação Quadro de Medição - Cabine Primária Principal
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
ANÁLISE DAS ESTRUTURAS E EQUIPAMENTOS: CABINE PRIMÁRIA PRINCIPAL Estado Geral:
Foram observas durante vistoria alguns problemas junto a Cabine Primária Principal onde foram encontradas alem de necessidade de limpeza geral e melhoria na estrutura de piso, manutenção de componentes enferrujados e irregularidades em instalações conforme abaixo descritos.
Estrutura suporte da porta de entrada necessita de pintura devido à
ferrugem.
Foto 20: Estrutura Suporte da porta com pintura em boas condições. Cabine Primária Principal
Estrutura civil da Cabine Primária necessita de reparos, suas paredes
apresentam-se com reboco soltando devido à umidade.
Foto 21: Estrutura interna da Cabine Primária apresenta problemas de umidade Cabine Primária Principal
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Limpeza interna dos equipamentos e dos cubículos que estão com
grande acúmulo de poeira e sujeira.
Foto 22: Piso do Cubículo do Transformador com grande acúmulo de poeira.
Foto 23: Estrutura do Transformador com grande acúmulo de poeira
Foto 24: Isoladores em boas condições, com acúmulo de poeira
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
DISTRIBUIÇÃO LOCAL DE TELEFONIA 1– CAMPO
Localizado junto ao campo próximo ao centro do campo, junto à arquibancada e a saída dos vestiários, o mesmo não apresenta identificação externa ao quadro conforme norma NR10. As ligações internas estão deterioradas a estrutura do quadro está envelhecida. A placa suporte esta quebrada e o quadro apresentam grande acúmulo de poeira.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – Boa.
Iluminação (item 10.4.5 1) – NR10: Luz do dia
Estado Geral:
Circuitos de Telefonia: Estão deteriorados e a estrutura esta
comprometida e as placas estão soltas o quadro não apresenta boa integridade.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos
circuitos item – Não.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: Estão instaladas de forma precária.
Eletroduto: Em ferro galvanizado estão embutidas internamente ao
quadro, as conexões estão em péssimo estado não necessitando de troca.
Foto 25: Quadro em boas condições. Campo – Próximo aos vestiários
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
DISTRIBUIÇÃO LOCAL DE TELEFONIA 2– DESATIVADO
Localizado junto ao campo atrás do gol do lado esquerdo tendo como referência a cabine de imprensa, o mesmo não apresenta identificação externa ao quadro conforme norma NR10. Sua estrutura interna foi retirada, sendo desativado.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – Boa.
Iluminação (item 10.4.5 1) – NR10: Luz do dia
Foto 26: Quadro sem identificação funcional deve atender a norma NR10.
Campo – Atrás do Gol
DISTRIBUIÇÃO LOCAL DE TELEFONIA 3– CAMPO
Localizado junto ao centro do campo, próximo a arquibancada e a cabine de imprensa, o mesmo não apresenta identificação externa ao quadro conforme norma NR10. As ligações internas estão em bom estado, à estrutura do quadro está envelhecida, não apresenta placa suporte, os conectores estão ligados diretamente em alvenaria dentro do quadro que apresenta grande acúmulo de poeira.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – Boa.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Estado Geral:
Circuitos de Telefonia: Estão dispostos junto à estrutura interna do
quadro que necessita de revisão.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos
circuitos item – Não.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: Estão bem afixadas dentro do quadro, sem problemas de
conexão.
Eletroduto: Em ferro galvanizado estão embutidas internamente ao quadro sem problemas de conexão.
Foto 27: Quadro sem identificação funcional deve atender a norma NR10.
Campo – Próximo a Cabine de Imprensa
Foto 28: Distribuição local de Telefonia Em boas condições. Campo – Próximo a Cabine de Imprensa
DISTRIBUIÇÃO LOCAL DE TELEFONIA 4– CAMPO
Localizado junto ao campo atrás do gol, do lado direito tendo a cabine de imprensa como referência, o mesmo não apresenta identificação externa ao
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
quadro conforme norma NR10. As ligações internas estão em péssimo estado, à estrutura do quadro está envelhecida, não apresenta placa suporte, os conectores estão ligados diretamente em alvenaria dentro do quadro que apresenta grande acúmulo de poeira.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – Boa.
Iluminação (item 10.4.5 1) – NR10: Luz do dia
Estado Geral:
Circuitos de Telefonia: Estão mal dispostos junto à estrutura interna do
quadro que necessita de revisão.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos
circuitos item – Não.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: Estão bem instalados, necessitando de pouca revisão.
Eletroduto: Em ferro galvanizado estão embutidas internamente ao
quadro sem problemas de conexão.
Foto 29: Quadro enferrujado e sem identificação funcional deve atender a norma NR10.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 30: Distribuição local de Telefonia Necessitando de manutenção.
Campo – Atrás do Gol
QUADRO DE ILUMINAÇÃO E TOMADAS - SALA TÉCNICA (LADO DIREITO) Análise do Local:
Situado no corredor principal de acesso junto às dependências do quadro de reatores das 3 e 4, no pavimento térreo o quadro atende ao lado direito da arquibancada, este quadro atende as tomadas vestiário, chuveiros dos banheiros e iluminação dos vestiários e setores administrativos, o quadro não apresenta instalação de disjuntor diferencial residual (DDR) e dispositivo de proteção contra surtos (DPS) para atender as Normas NBR5410 e NR10.
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Ruim
Iluminação (item 10.4.5 1) – NR10: Boa
Inspeção visual (item 7.2.2) – NBR 14039: Ruim.
Estado Geral:
Composto por disjuntor termomagnético trifásico de 100A e 12 disjuntores termomagnéticos monofásicos de 30A e 1 disjuntor termomagnético monofásico de 40A atendendo a iluminação e chuveiros do vestiário. O quadro esta enferrujado, sem tampa e seus componentes estão soltos.
Circuitos: Estão mal dispostos junto ao quadro que apresenta
péssimo estado de fixação e distribuição dos cabos.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.2.8.2.1 - Isolação das partes vivas, placa de proteção
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
c. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos item – Não apresenta.
d. Item 10.3.4- NR10 e Item 8.3.2.1 NBR5410- Aterramento: Apresenta.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: A fiação encontra-se mal arrumada, necessitando de
manutenção.
Eletroduto: Em ferro galvanizado embutido em não apresentam
problemas de conexão.
Foto 31: Quadro de Iluminação e Tomadas sem identificação, sem placa de proteção contra contatos diretos necessitando de revisão.
Quadro de Proteção – Lado Direito da Arquibancada Geral
QUADRO DE ILUMINAÇÃO E TOMADAS - SALA TÉCNICA (LADO ESQUERDO) Análise do Local:
Situado no corredor principal de acesso junto às dependências do quadro de reatores das 3 e 4, no pavimento térreo o quadro atende ao lado esquerdo da arquibancada, este quadro atende as tomadas vestiário, chuveiros dos banheiros e iluminação do vestiário, o quadro não apresenta instalação de disjuntor diferencial residual (DDR) e dispositivo de proteção contra surtos (DPS) para atender as Normas NBR5410 e NR10.
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Ruim
Iluminação (item 10.4.5 1) – NR10: Boa
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Estado Geral:
Composto por disjuntor termomagnético trifásico de 100A e 14 disjuntores termomagnéticos monofásicos de 30A, 1 disjuntor termomagnético monofásico de 25A e 1 disjuntor termomagnético monofásico de 40A o quadro atendendo a iluminação e chuveiros do vestiário e setores administrativos. O quadro esta em boas condições contempla tampa de proteção e fechamento das partes vivas do painel, O quadro encontrava-se lacrado não sendo possível a verificação interna de suas ligações.
Circuitos: Estão bem dispostos junto à placa suporte do quadro.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.2.8.2.1 - Isolação das partes vivas, placa de proteção
contra choques elétricos por contatos diretos: Apresenta.
c. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos item – Apresenta de forma precária.
d. Item 10.3.4- NR10 e Item 8.3.2.1 NBR5410- Aterramento: Não verificado.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: Contempla fiação aparentemente bem instalada dentro do
quadro que contempla derivação externa para tomada junto à tampa frontal, necessitando de manutenção.
Eletroduto: Em ferro galvanizado embutido em não apresentam
problemas de conexão.
Foto 32: Quadro sem identificação e sem aviso de equipamento energizado, com derivações externas indevidas junto à porta do painel.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Quadro de Proteção – Lado esquerdo da Arquibancada Geral
Foto 33: Quadro de Iluminação e Tomadas sem
identificação, com placa de proteção contra contatos
diretos e sem identificação dos componentes.
Quadro de Proteção – Lado esquerdo da
Arquibancada Geral
QUADRO DE ALIMENTAÇÃO DE SERVIÇO - CAMPO
Análise do Local:
Situado junto ao campo e próximo ao Quadro de Telefonia 3, o quadro é responsável pela alimentação de serviço junto ao campo. O quadro não apresenta identificação externa e aviso de equipamento energizado, internamente sua placa suporte de madeira esta deteriorada e seus componentes estão mal afixados e contemplam fios soltos, necessitando de revisão.
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Ruim
Iluminação (item 10.4.5 1) – NR10: Luiz do dia
Estado Geral:
O quadro é antigo e seus componentes estão afixados de forma precária. Composto por chave porta fusível do fabricante CEBEL de 125A, 250 v com fusível NH de100A e 3 tomadas de serviço.
Circuitos: Em péssimo estado de conservação e dispostos
precariamente dentro do quadro.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.2.8.2.1 - Isolação das partes vivas, placa de proteção
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
c. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos item – Não.
d. Item 10.3.4- NR10 e Item 8.3.2.1 NBR5410- Aterramento: Não apresenta
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: Distribuídas de forma precária dentro do quadro, com fios
soltos e conexões sem isolamento.
Eletroduto: Não apresenta eletroduto aparente.
Foto 34: Quadro sem identificação e sem aviso de equipamento energizado.
Quadro de Proteção – Campo
Foto 35: Quadro necessitando de melhorias. Quadro de Proteção – Campo
ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS DO VESTIÁRIO DOS ÁRBITROS Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
O vestiário dos Árbitros conta com a alimentação de vários equipamentos elétricos distintos como: chuveiros, iluminação e tomadas locais. Foram realizadas verificações tomando como base os modos de instalação prescritos na norma NBR5410 sendo observados os seguintes itens:
Chuveiros: A interligação dos chuveiros está mal disposta os fios estão
mal arranjados necessitando de revisão, não contempla tomada de conexão e sistema de aterramento conforme norma NR10 - Item 10.3.4 e NBR5410- Item 8.3.2.1.
Foto 36: Chuveiros necessitando de manutenção Vestiário dos Árbitros
Foto 37 e 38: Chuveiros mal instalados necessitando de manutenção Vestiário dos Árbitros
Iluminação de Emergência: A iluminação de emergência deve estar em
conformidade com a norma NBR10898, item 3.12 para iluminação de balizamento, 4.8.8. Instalação de eletrodutos e 8.1.11 tensão de alimentação para luminárias. Os pontos de alimentação das luminárias devem conter tomada externa à edificação, compatível com a potência
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
da iluminação, para ligação de um gerador móvel. Esta tomada deve ser acessível, protegida adequadamente contra intempéries e devidamente identificada autônoma.
o Conforme vistoria foi observada que o conjunto de luminária de emergência atende as normativas descritas acima, contudo, a tubulação não esta identificada.
Foto 39: Iluminação de Emergência Vestiário dos Árbitros
ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS PRÓXIMOS AO VESTIÁRIO DOS ÁRBITROS.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
Com acesso pelo corredor próximo ao vestiário dos árbitros o local apresenta ligações precárias em desacordo com os modos de instalação prescritos na norma NBR5410
Instalações elétricas: Durante a vistoria também foram observadas
instalações de vários equipamentos elétricos e instalações locais que necessitam de verificação.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 40: Instalações elétricas precárias para alimentação local sem infraestrutura.
Vestiário dos Árbitros
ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS DO CORREDOR DE ACESSO DO TIME LOCAL
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
O corredor de acesso ao vestiário local, conta com um conjunto de equipamentos elétricos distintos a alimentação de iluminação e tomadas local.
Iluminação de Emergência: A iluminação de emergência deve estar em
conformidade com a norma NBR10898, item 3.12 para iluminação de balizamento, 4.8.8. Instalação de eletrodutos e 8.1.11 tensão de alimentação para luminárias. Os pontos de alimentação das luminárias devem conter tomada externa à edificação, compatível com a potência da iluminação, para ligação de um gerador móvel. Esta tomada deve ser acessível, protegida adequadamente contra intempéries e devidamente identificada autônoma.
o Conforme vistoria foi observada que o conjunto de luminária de emergência atende as normativas descritas acima.
Foto 41: Iluminação de Emergência
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 42: Estrutura com marcas de água, deve-se verificar infiltração junto à parte elétrica. ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS DIVERSOS DO ESTÁDIO.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
Após percorre o estádio, foram observadas ligações elétricas que necessitam de atenção junto aos modos de instalação prescritos na norma NBR5410.
Iluminação de Emergência: A iluminação de emergência deve estar em
conformidade com a norma NBR10898, item 3.12 para iluminação de balizamento, 4.8.8. Instalação de eletrodutos e 8.1.11 tensão de alimentação para luminárias. Os pontos de alimentação das luminárias devem conter tomada externa à edificação, compatível com a potência da iluminação, para ligação de um gerador móvel. Esta tomada deve ser acessível, protegida adequadamente contra intempéries e devidamente identificada autônoma.
o Conforme vistoria foi observada que o conjunto de luminária de emergência situado do lado direito do campo tendo como referência a cabine de imprensa.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 43: Apresenta Iluminação de Emergência Arquibancada Geral – Lado Direito
Foto 44: Apresenta Iluminação de Emergência Arquibancada Geral – Centro
QUADRO DE ILUMINAÇÃO E TOMADAS – POSTO POLICIAL Análise do Local:
Situado no corredor principal de acesso das arquibancadas especiais e junto ao posto policial no pavimento térreo o quadro atende ao lado esquerdo da arquibancada, este quadro atende as tomadas vestiário, alojamentos, refeitório e salas localizadas próximo ao local, o quadro não apresenta instalação de disjuntor diferencial residual (DDR) e dispositivo de proteção contra surtos (DPS) para atender as Normas NBR5410 e NR10.
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa.
Limpeza (item 10.4.4.1) – NR10: Boa.
Iluminação (item 10.4.5 1) – NR10: Boa.
Inspeção visual (item 7.2.2) – NBR 14039: Boa.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Composto por chave geral e 2 disjuntores termomagnéticos monofásicos de 15, 5 disjuntor termomagnético monofásico de 20A, 13 disjuntor termomagnético monofásico de 30A, 1 disjuntor termomagnético monofásico de 25A e 2 disjuntores termomagnéticos monofásicos de 50A o quadro atendendo a iluminação e tomada das áreas situadas junto ao local. O quadro esta em boas condições contempla tampa de proteção e fechamento das partes vivas do painel, o quadro encontrava-se lacrado não sendo possível a verificação interna de suas ligações.
Circuitos: Estão bem dispostos junto à placa suporte do quadro.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação funcional – Não apresenta. b. Item 10.2.8.2.1 - Isolação das partes vivas, placa de proteção
contra choques elétricos por contatos diretos: Apresenta.
c. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos item – Apresenta de forma precária.
d. Item 10.3.4- NR10 e Item 8.3.2.1 NBR5410- Aterramento: Não verificado.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Fiação: Apresenta fiação aparentemente bem instalada dentro do
quadro que contempla derivação externa para tomada junto à tampa frontal, necessitando de manutenção.
Eletroduto: Em ferro galvanizado embutido em não apresentam
problemas de conexão.
Foto 45: Quadro sem identificação e sem aviso de equipamento energizado, com derivações
externas indevidas junto à porta do painel. Quadro de Proteção – Lado Direito das Arquibancadas Especiais
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 46: Quadro de Iluminação e Tomadas sem identificação, sem placa de proteção contra contatos diretos e sem identificação dos componentes. Quadro de Proteção – Lado Direito das Arquibancadas Especiais
ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS DO REEITÓRIO –
ARQUIBANCADAS ESPECIAIS Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
Com acesso pelo corredor de acesso das arquibancadas especiais e próximo à entrada principal o local apresenta ótimas ligações, reformado recentemente contempla novas estruturas de iluminação e tomadas de acordo com os modos de instalação prescritos na norma NBR5410
Instalações elétricas: Estão em conformidade com os modos de
instalação prescritos na norma NBR5410.
Foto 47: Instalações elétricas de interruptora e tomada em boas condições de instalação. Refeitório – Arquibancadas Especiais
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 48: Instalações elétricas de interruptora e tomada em boas condições de instalação. Refeitório – Arquibancadas Especiais
Foto 49: Instalações elétricas em boas condições de instalação. Refeitório – Arquibancadas Especiais
ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS DO VESTIÁRIO DOS VISITANTES Análise do Local:
Localizado a esquerda da arquibancada descoberta próximo a torre de iluminação 4, e ao bar o local apresenta várias instalações que necessitam de atenção.
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Ruim
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
O Vestiário dos Visitantes conta com a alimentação de vários equipamentos elétricos distintos como: chuveiros, iluminação e tomadas locais. Foram realizadas verificações tomando como base os modos de instalação prescritos na norma NBR5410 sendo observados os seguintes itens:
Chuveiros: A interligação dos chuveiros está mal disposta os fios estão
mal arranjados necessitando de revisão, não contempla tomada de conexão e sistema de aterramento conforme norma NR10 - Item 10.3.4 e NBR5410- Item 8.3.2.1.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 50: Chuveiros necessitando de manutenção Vestiário dos Visitantes
Foto 51: Chuveiros mal instalados necessitando de manutenção Vestiário dos Visitantes
Iluminação de Emergência: A iluminação de emergência deve estar em
conformidade com a norma NBR10898, item 3.12 para iluminação de balizamento, 4.8.8. Instalação de eletrodutos e 8.1.11 tensão de alimentação para luminárias. Os pontos de alimentação das luminárias devem conter tomada externa à edificação, compatível com a potência da iluminação, para ligação de um gerador móvel. Esta tomada deve ser acessível, protegida adequadamente contra intempéries e devidamente identificada autônoma.
o Conforme vistoria foi observada que o conjunto de luminária de emergência atende as normativas descritas acima, contudo, a tubulação não esta identificada.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 52: Iluminação de Emergência Vestiário dos Visitantes
DISTRIBUIÇÃO GERAL DE TELEFONIA – CABINE DE IMPRENSA (DE 1 A 7)
Localizado no corredor de acesso das Cabines de Imprensa o quadro de distribuição geral de telefonia atende as Cabines de 1 a 7. O mesmo não apresenta identificação externa ao quadro conforme norma NR10. As ligações internas necessitam de revisão, a estrutura do quadro está envelhecida e apresenta pontos de ferrugem e acúmulo de poeira.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – Ruim. Apresenta acúmulo de sujeira.
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
Circuitos de Telefonia: Estão bem dispostos dentro quadro e bem
conectados aos blocos terminais.
Conformidades com Norma NR10:
a. Item 10.10.1 - Placa de identificação –Não.
b. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos –Não apresenta.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição – Inexistente.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Fiação: Estão mal arranjadas dentro do quadro e junto aos blocos
terminais necessitam de revisão.
Eletroduto: Em ferro galvanizado estão embutidas em parente,
dispostos internamente ao quadro, às conexões estão em bom estado não necessitando de revisão.
Foto 53: Quadro sem identificação funcional deve atender a norma NR10.
Corredor de Acesso a Cabine de Imprensa
Foto 54: Distribuição Geral de Telefonia Corredor de Acesso a Cabine de Imprensa
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
QUADRO DE CONEXÃO DE PONTOS DE TELEFONIA – CABINES DE 1 A 7
Localizado junto às cabines de imprensa, todas contempla um ou dois quadros de conexão de pontos de telefonia de forma padrão. Os mesmos não apresentam identificação externa ao quadro conforme norma NR10, os quadros são antigos em estrutura de madeira afixados de forma aparente sua estrutura está envelhecida e apresenta partes deterioradas e soltas necessitando de revisão.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – Ruim, com grande acúmulo de poeira e com
depósito de objetos dentro dos quadros.
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
Circuitos de Telefonia: Estão bem instalados internamente em alvenaria
a placa de contato encontra-se em caixa de madeira com pontos de
contato para conexão de telefonia tipo “Plug Banana”, garantindo a
integridade das conexões, estas caixas estão em péssima condição de conservação.
Fiação: A fiação de encaminhamento as cabines de imprensa estão em
boas condições necessitando de revisão.
Foto 55: Estrutura de ligação com caixa de passagem alimentando os pontos de conexão local
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 56: Caixa de madeira necessitando de revisão nas ligações- Quadro de conexão e Telefonia - Cabine de Imprensa
4
Foto 57: Caixa de madeira necessitando de revisão nas ligações- Quadro de conexão e Telefonia - Cabine de Imprensa
Foto 58: Quadro de passagem em bom estado de conservação e sem identificação
Quadro de passagem de Telefonia-Cabine de Imprensa
ALIMENTAÇÃO ELÉTRICA DOS EQUIPAMENTOS DO VESTIÁRIO LOCAL Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Boa
Iluminação (item 10.4.5 1) – NR10: Boa
Estado Geral:
Localizado junto à arquibancada geral do lado oposto a cabine de imprensa em seu lado esquerdo próximo a torre de iluminação 3 o Vestiário Local conta com a alimentação de vários equipamentos elétricos distintos
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
como: chuveiros, iluminação e tomadas locais. Foram realizadas verificações tomando como base os modos de instalação prescritos na norma NBR5410 sendo observados os seguintes itens:
Chuveiros: A interligação dos chuveiros necessitando de revisão, não
contempla tomada de conexão e sistema de aterramento conforme norma NR10 - Item 10.3.4 e NBR5410- Item 8.3.2.1.
Foto 60: Chuveiros necessitando de manutenção Vestiário Local
Foto 61: Chuveiros necessitando de manutenção Vestiário Local
Iluminação de Emergência: A iluminação de emergência deve estar em
conformidade com a norma NBR10898, item 3.12 para iluminação de balizamento, 4.8.8. Instalação de eletrodutos e 8.1.11 tensão de alimentação para luminárias. Os pontos de alimentação das luminárias devem conter tomada externa à edificação, compatível com a potência da iluminação, para ligação de um gerador móvel. Esta tomada deve ser acessível, protegida adequadamente contra intempéries e devidamente identificada autônoma.
o Conforme vistoria foi observada que o conjunto de luminária de emergência atende as normas vigentes.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 62: Iluminação de Emergência em boas condições.
Vestiário Local
QF - QUADRO DE FORÇA – TORRES DE ILUMINAÇÃO 1 E 2
Situado abaixo a arquibancada especial junto à entrada do estádio no setor administrativo a sua esquerda, o quadro de iluminação encontra-se em sala fechada sendo confeccionado em alvenaria com porta de metal. Responsável pela alimentação das Torres 1 e 2omesmo não apresenta identificação externa, o quadro não apresenta instalação de disjuntor diferencial residual (DDR) e dispositivo de proteção contra surtos (DPS) para atender as Normas NBR5410 e NR10.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Ruim, com grande acúmulo materiais
não afins junto à sala e de poeira dentro do quadro.
Iluminação (item 10.4.5 1) – NR10: Luz do dia
Estado Geral:
Composta por entrada principal com Chave Seccionadora Porta fusível NH 3Ø com capacidade não identificada, ligado a um barramento formado por fio de cobre isolado onde derivam as ligações locais sendo: 6 contatores trifásicos, 24 ignitores do fabricante Phillips Modelo 126689 e 48 fusíveis tipo rosca para proteção dos reatores de iluminação.
Circuitos: Não inspecionados.
a. Item 10.10.1 –Estão bem instalados dentro do quadro, não apresenta visualmente pontos quentes ou problemas de conexão. b. Item 10.2.8.2.1 - Isolação das partes vivas, placa de proteção contra choques elétricos por contatos diretos: Não apresenta isolação de partes vivas juto aos equipamentos elétricos.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
c. Item 10.10.1- NR10 e Item 6.5.4.9 NBR5410 - Identificação dos circuitos: Não apresenta identificação ou identificação dos componentes.
Conformidades com Norma NBR5410
a. Item 6.8.1.3 – Esquemas dos quadros de distribuição: Não fornecidos.
Fiação: Encontram-se arranjados de forma organizada e afixados
junto à placa suporte de madeira.
Eletrocalhas: Não apresenta eletroduto para encaminhamento dos
cabos sua alimentação é realizada por Eletrocalhas de concreto junto ao piso.
Foto 63: Local protegido com acesso restrito por porta, não contempla identificação funcional. Torres de iluminação 1 e 2
Foto 64: Quadro de proteção e comando em Painel de Alvenaria não apresenta identificação
externa e aviso de equipamento energizado. Torres de iluminação 1 e 2
Foto 65: componentes instalados sobre placa de madeira, sem isolação de partes vivas.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 66: O quadro apresenta grande
acúmulo de poeira e sujeira e materiais descartados. Torres de iluminação 1 e 2
Foto 67: Apresenta cabos necessitando de melhoria junto aos reatores
Torres de iluminação 1 e 2
Foto 68: O quadro apresenta
componentes desconectados e com fios soltos. Torre de Iluminação 1
Foto 69: Apresenta afixado junto à parte superior do quadro banco de capacitor do fabricante INDUCON de 5KVAR tensão 220 v em boas condições de funcionamento. Torre de Iluminação 1 e 2
ESTRUTURA SUPORTE DOS REATORES. – TORRE DE ILUMINAÇÃO 1 E 2
O quadro apresenta estrutura suporte para os 24 reatores de uso externo tipo “caneca”, pintada para uma lâmpada de vapor metálico de 2000 w - 220 v. Estão afixados em estrutura suporte de metal, os reatores estão protegidos pela estrutura contra intempéries junto ao quadro de comando e proteção de alvenaria situada dentro da sala técnica.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Dado dos Reatores: Fabricante: PHILLIPS Modelo: RMV 2000 B 26 Tensão: 220 v
Potência: 2000 W Tipo: Vapor Metálico
Foto 70: Estrutura suporte dos Reatores Painel de Alvenaria – Torre de Iluminação 1 e 2 ALIMENTAÇÃO ELÉTRICA DA TORRE DE ILUMINAÇÃO 1
Localizado junto à arquibancada ao lado direito a estrutura de alimentação da Torre de Iluminação 1 é realizada por eletroduto de PVC rígido
que percorre a torre de iluminação, a torre contempla escada de acesso “tipo
marinheiro” com guarda corpo e sem patamar de descanso, composta por 12
holofotes com lâmpadas de Vapor Metálico de 2000 w esta não apresenta luminária de balizamento.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Apresenta escada de
acesso “tipo marinheiro”, sem patamar de descanso.
Limpeza (item 10.4.4.1) – NR10: Boa.
Iluminação (item 10.4.5 1) – NR10: Luz do Dia.
Estado Geral das Torres: Torre de concreto aparentemente em bom
estado de conservação.
Luminárias: 12 luminárias.
Lâmpadas: Vapor de Metálico 2000 w
Reatores: Localizados junto à sala técnica dentro do estádio.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Estado Geral:
Composta por 12 holofotes com Lâmpadas de 2000 w distribuídas junto à estrutura suporte da torre encontra-se em bom estado aparente de conservação, as luminárias estão bem afixadas.
Luminárias: Com lâmpadas de Vapor de Metálico com estrutura
em ferro afixada na parte superior da torre contendo:3 fileiras de lâmpadas com 4 luminárias em cada, o conjunto apresenta lâmpada de balizamento.
Eletrodutos: Apresenta eletroduto de ferro galvanizado afixado
junto à base da torre e conectado posteriormente a eletroduto de PVC até o topo da torre.
Foto 71: Luminárias dispostas em estrutura de ferro sem patamar de acesso para manutenção
Torre de Iluminação 1
Foto 72: Estrutura de alimentação com eletrodutos afixados junto à estrutura da torre.
Torre de Iluminação 1
Foto 73: Estrutura de acesso realizado por escada tipo marinheiro com guarda corpo e sem patamar de descanso.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
SISTEMA DE CAPTORES E DESCIDA DOS CABOS DE ATERRAMENTO: TORRE 1. Apresenta sistema de Proteção contra descarga Atmosférica conforme norma NBR 5419.
Estado Geral:
Pára-Raios: A torre contempla pára-raios tipo Franklin e estes estão
bem instalados junto à estrutura suporte dos holofotes.
Isolador de Afastamento: Não apresenta isolador de afastamento, o
cabo percorre a torre internamente.
Cordoalha de Aterramento: Apresenta cordoalha de aterramento em
boas condições necessitando ser tensionadas.
Conexão de Medição: Apresenta conexão de medição.
Medição de Resistência de Terra de Laudo de Aterramento: Não
Apresentados.
Proteção de danos mecânicos, os condutores de descida, quando
exteriores, devem ser protegidos contra danos mecânicos até no mínimo 2,5 m acima do nível do solo: Apresenta em boas condições de instalação.
Áreas de Cobertura: Os captores encontram-se bem instalados
atendendo totalmente a estrutura da torre conforme norma NBR 5419.
Foto 74: Captor Tipo Franklin Aparentemente em bom estado de instalação
Torre de Iluminação 1
Foto 75: Apresenta proteção de danos mecânicos em boas condições de instalação.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
ALIMENTAÇÃO ELÉTRICA DA TORRE DE ILUMINAÇÃO 2
Localizado junto à arquibancada especial em seu lado esquerdo a estrutura de alimentação da Torre de Iluminação 2 é realizada por eletroduto de PVC rígido que percorre a torre de iluminação, a torre contempla escada de
acesso “tipo marinheiro” com guarda corpo e sem patamar de descanso,
composta por 12 holofotes com lâmpadas de Vapor Metálico de 2000 w esta não apresenta luminária de balizamento.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Apresenta escada de
acesso “tipo marinheiro”, sem patamar de descanso.
Limpeza (item 10.4.4.1) – NR10: Boa.
Iluminação (item 10.4.5 1) – NR10: Luz do Dia.
Estado Geral das Torres: Torre de concreto aparentemente em bom
estado de conservação.
Luminárias: 12 luminárias.
Lâmpadas: Vapor de Metálico 2000 w
Reatores: Localizados junto à sala técnica dentro do estádio.
Desenhos: Não apresentados.
Estado Geral:
Composta por 12 holofotes com Lâmpadas de 2000 w distribuídas junto à estrutura suporte da torre encontra-se em bom estado aparente de conservação, as luminárias estão bem afixadas.
Luminárias: Com lâmpadas de Vapor de Metálico com estrutura
em ferro afixada na parte superior da torre contendo:3 fileiras de lâmpadas com 4 luminárias em cada, o conjunto não apresenta lâmpada de balizamento.
Eletrodutos: Apresenta eletroduto de ferro galvanizado afixado
junto à base da torre e conectado posteriormente a eletroduto de PVC até o topo da torre.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Foto 76: Luminárias dispostas em estrutura de ferro sem patamar de acesso para manutenção
Torre de Iluminação 2
Foto 77: Estrutura de alimentação com eletrodutos afixados junto à estrutura da torre.
Torre de Iluminação 2
Foto 78: Estrutura de acesso realizado por escada tipo marinheiro com guarda corpo e sem patamar de descanso.
Torre de Iluminação 2
SISTEMA DE CAPTORES E DESCIDA DOS CABOS DE ATERRAMENTO: TORRE 2 Apresenta sistema de Proteção contra descarga Atmosférica conforme norma NBR 5419.
Estado Geral:
Pára-Raios: A torre contempla pára-raios tipo Franklin e estes estão
bem instalados junto à estrutura suporte dos holofotes.
Isolador de Afastamento: Não apresenta isolador de afastamento, o
cabo percorre a torre internamente.
Cordoalha de Aterramento: Apresenta cordoalha de aterramento em
boas condições necessitando ser tensionadas.
Ansel Lancman
engenheiro civil
Rua Sergipe, 475 cj. 204 – CEP 01243-001 - São Paulo (SP) - Tel: (011) 3663-0866 e-mail: ansel@lankengenharia.com.br
Medição de Resistência de Terra de Laudo de Aterramento: Não
Apresentados.
Proteção de danos mecânicos, os condutores de descida, quando
exteriores, devem ser protegidos contra danos mecânicos até no mínimo 2,5 m acima do nível do solo: Apresenta em boas condições de instalação.
Áreas de Cobertura: Os captores encontram-se bem instalados
atendendo totalmente a estrutura da torre conforme norma NBR 5419.
Foto 79: Captor Tipo Franklin Aparentemente em bom estado
de instalação Torre de Iluminação 2
Foto 80: Apresenta uma das descidas de cabos solta necessitando de manutenção.
Torre de Iluminação 2
QF - QUADRO DE FORÇA – TORRES DE ILUMINAÇÃO 3 E 4
Situado abaixo a arquibancada geral próximo ao vestiário dos árbitros à esquerda, o quadro de iluminação encontra-se em sala fechada sendo confeccionado em alvenaria com porta de metal. Responsável pela alimentação das Torres 3 e 4, o mesmo não apresenta identificação externa, o quadro não apresenta instalação de disjuntor diferencial residual (DDR) e dispositivo de proteção contra surtos (DPS) para atender as Normas NBR5410 e NR10.
Análise do Local:
Facilidade de Acesso (item 6.5.4.8) NBR5410: Boa
Limpeza (item 10.4.4.1) – NR10: Ruim, com grande acúmulo de poeira
