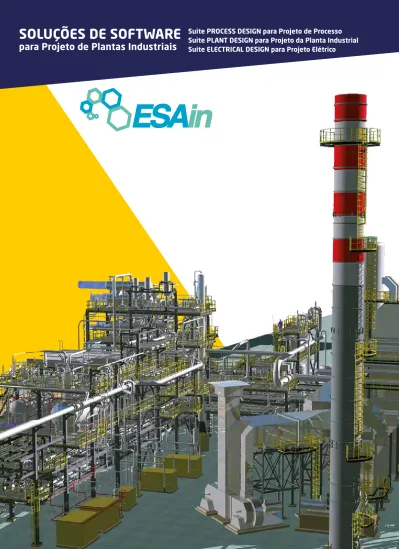

SOLUÇÕES DE SOFTWARE
para Projeto de Plantas Industriais
Suite PROCESS DESIGN para Projeto de Processo Suite PLANT DESIGN para Projeto da Planta Industrial Suite ELECTRICAL DESIGN para Projeto Elétrico
ISOMETRICS SPOOL P&ID INSTRUMENT MTO 3D PIPING STRESS ANALYSIS HEAD LOSS SUPPORTS CABLE TRAYS 2D PIPING CABLE ROUTING
DATABASE
ESApro
ESApro é uma famíliade aplicações abrangentes para AutoCAD® e BricsCAD®,
específicas para projeto de plantas industriais de custo competitivo e alta eficiência. As várias suites ESApro, todas perfeitamente integradas, apoiam a
equipe em todas as fases do projeto, desde a engenharia de processo até a modelagem em 3D da planta, à dinâmica dos fluidos e análise estrutural. Elas podem ser usadas na indústria
química, petroquímica, farmacêutica, alimentos, aço, energia, tratamento de água, papel e indústria naval, de qualquer dimensão, desde uma pequena escora até uma
grande refinaria. ESAin é constantemente comprometida com o desenvolvimento de software fácil e intuitivo, de modo a garantir um retorno rápido e compensador do investimento.
Na verdade, em comparação com outros produtos que aparecem artisticamente complicados e requerem longo tempo para se tornarem operacionais, o usuário ESApro já estará operando com poucos dias de treinamento: e alguns clientes são até mesmo autodidatas com sucesso.
Recursos principais
• Graficamente poderoso, fácil de usar e imediato no set-up de novos projetos • Congruência garantida entre os dados do processo e o modelo 3D
• Baseado nos editores gráficos AutoCAD® e BricsCAD®
• Interoperabilidade com outros softwares complementares • Estrutura multi-usuário para engenharia simultânea • Compatível com os padrões industriais
• Ambiente totalmente personalizável.
A solução abrangente
para Projetos de Plantas Industriais
Suite PROCESS DESIGN para Projeto de Processo
Suite PLANT DESIGN para Projeto da Planta Industrial
Suite ELECTRICAL DESIGN para Projeto Elétrico
ESApro
PROCESS DESIGN
rapidamente personalizar a biblioteca de símbolos, em conformidade com as normas ISA/ISO/DIN, bem como o ambiente gráfico e as regras de marcação.
Ferramentas de verificação precisas verificam a
continuidade das linhas, evitam marcas duplicadas, e também permitem localizar uma linha, um componente, ou uma laçada de instrumento no desenho.
Geração automática de listas de linhas e de instrumentos
O programa gera linhas, instrumentos, componentes e listas de equipamentos em formatos Excel ou TXT, mais adequados para processamento adicional ou interface com outros softwares.
Comparando revisões
Todos os relatórios gerados podem apontar as diferenças entre duas revisões do mesmo diagrama.
Integração com o CAD elétrico
ESApro P&ID compartilha os
dados dos equipamentos e instrumentos com o módulo para gerenciamento de diagramas elétricos.
A Suite de Projeto de Processo é dedicada ao design funcional da planta industrial
P&ID controlado pela especificação inteligente da tubulação
Enquanto cria o projeto no
ESApro P&ID o usuário é
constantemente controlado e apoiado pela especificação da tubulação.
Funções gráficas poderosas
As poderosas funções gráficas do programa reduzem
drasticamente o tempo de design e minimizam os erros.
Marcação automática
O programa é fornecido com funções automáticas de marcação, de acordo com as normas ISA e KKS.
Versatilidade extraordinária
O programa resulta particularmente eficiente durante a edição do diagrama: quando a classe de tubulação de uma linha é alterada todos os componentes são automaticamente atualizados.
Ambiente personalizável pelo usuário
O usuário pode fácil e
Geração automática de folhas de dados
ESApro Instrumentation cria e
gerencia as folhas de dados de instrumentos, componentes e equipamentos presentes no P&ID. Uma biblioteca personalizável de folhas de dados, ISA compatível, é fornecida com o programa.
Sincronização bidirecional com P&ID
A base de dados centralizada fornece correspondência constante de dados com aqueles informados nos vários documentos: desenhos P&ID, listas de linhas e instrumentos, folhas de dados.
Desenho auxiliado pelas conexões (hook-up)
Uma ferramenta gráfica permite a criação de desenhos das conexões e a lista relacionada de materiais.
Lista de materiais Hook-up
Uma vez atribuído, cada instrumento é típico, ESApro
Hook-up fornece o cálculo global
dos materiais e as várias listas de resumo.
ESApro
PLANT DESIGN
ESApro 3D Piping fornece o
pacote para modelagem de aço estrutural e uma biblioteca paramétrica de bombas,
tanques, trocadores de calor e outras máquinas.
Verificação de interferência em tempo-real
O programa pode detectar interferências em tempo-real, durante a modelagem da planta industrial.
Congruência com P&ID
Funções específicas verificam constantemente a congruência entre o diagrama a P&I e o modelo 3D.
Listas de materiais
O programa fornece listas de materiais personalizáveis, em formato Excel ou TXT.
Extração automática de desenhos isométricos
Uma vez no modo automático
ESApro Isometrics gera os
desenhos isométricos a partir do modelo 3D, juntamente com as dimensões, norte da
Vista ortográfica automática
A função de vista ortográfica automática, muito versátil e rica em detalhes, é um dos pontos fortes do ESApro. A vista é automaticamente atualizada sempre que modificações são feitas no modelo 3D.
Comparando revisões
Todos os relatórios gerados podem apontar as diferenças entre duas diferentes revisões do modelo.
Integração com Navisworks
O programa gera modelos “inteligentes” que podem ser pesquisados, navegados e examinados com Navisworks®.
A Suite de Projetos de Plantas Industriais é dedicada à engenharia do detalhe das instalações industriais
Rápida e precisa modelagem em 3D da planta
Ferramentas poderosas para a modelagem, assim como o roteamento das linhas permitem que o usuário crie rapidamente desenhos detalhados e precisos da planta industrial.
Projeto direcionado pelas especificações da tubulação
A classe da Tubulação verifica constantemente a congruência dos componentes inseridos nas linhas.
Catálogo dimensional personalizável
O vasto catálogo dimensional fornecido pelo programa pode ser facilmente aumentado, preenchendo as tabelas dimensionais. Ao invés dos componentes 3D nativos o operador pode fazer uso de seus próprios modelos 3D ou modelos baixados diretamente dos sites dos fabricantes.
Aço estrutural e equipamento
planta, marcas, referências a outras folhas, listas de materiais, soldagem, isolamento e listas de corte.
Desenhos das isométricas a partir do zero
No modo manual ESApro
Isometrics permite o desenho
de isométricas a partir do zero. O desenho pode ser realizado facilmente e com precisão apenas apontando os símbolos isométricos da biblioteca sob controle constante da especificação da tubulação e
colocando-os no desenho. Assim que o desenho estiver pronto com as dimensões inseridas, o programa gera as várias listas como tabelas no desenho.
Graças a um alto nível de
automação, gráficos de excelente qualidade, as muitas opções de edição e personalização do ambiente gráfico e das listas de materiais, ESApro Isometrics define o padrão final dentro do software, para a realização de desenhos isométricos.
ESApro
PLANT DESIGN
ESApro Head Loss calcula a
perda de pressão ao longo de uma linha aplicando os algoritmos do “Ashrae Handbook Fundamentals”. O usuário precisa apenas indicar o caminho do fluido e sua direção: a seguir ajustar a pressão, a taxa de fluxo (flow rate) e as características do fluido.
de reforço etc.), prendedores (sapatas, selas, pedestais, guias, molas etc.), elementos de fixação (parafusos, espigas, manilhas, esticadores),
componentes de aço estrutural (vigas, pranchas, prateleiras, postes etc.).
O programa gera
automaticamente os desenhos
construtivos em 2D e a lista
de materiais: também gera o layout geral que mostra o posicionamento dos suportes na planta.
ESApro Stress Analysis
Interface, exporta a geometria
3D para o software de análise de esforços mais popular, poupando assim a inserção manual das coordenadas dos nós da linha de tubos.
ESApro Spool amplia as
capacidades do ESApro
Isometrics:
• identificação automática dos spools dentro dos esboços da linha completa (desenhos isométricos)
• geração de listas de materiais subdivididos por spool
• geração automática de um desenho em spool, com dimensões e listas de materiais.
ESApro 2D Piping é uma
ferramenta muito eficaz para o desenho das vistas ortográficas da planta industrial. Mesmo que o usuário tenha um conhecimento limitado de AutoCAD® ou BricsCAD® ele
rapidamente será operacional: só precisa definir a classe da tubulação e o DN e então fazer uso dos comandos intuitivos do programa, tais como:
• aparelhamento automático da linha com tubos e cotovelos
• geração paramétrica dos componentes da planta em cada tamanho e em todos os pontos de vista
• inserção de componentes com alinhamento automático e corte de tubos
• projetos de MTO
ESApro MTO permite elaborar
uma estimativa de material com antecedência, antes do desenvolvimento da engenharia em detalhes. Ele orienta a entrada manual de dados dos componentes pela filtragem de dados através da especificação de tubulação e gera automaticamente a lista de materiais.
ESApro MTO pode ser usado em
combinação com ESApro P&ID,
a fim de fornecer a lista completa de materiais de tubulação a partir do diagrama. Flanges, conexões, porcas e parafusos, componentes derivados e redutores podem ser inferidos automaticamente pela classe das tubulações, o usuário tem apenas de inserir os comprimentos de tubulação e a quantidade de cotovelos.
ESApro Supports é dedicado
ao projeto em 3D dos suportes da tubulação criados com
ESApro 3D Piping ou outro
software de projetos de plantas industriais.
ESApro
ELECTRICAL DESIGN
com a Plant Design Suite, permite completar o modelo com as estruturas de apoio, tais como racks, embasamento, escadas, passarelas.
Detecção de interferências
O programa verifica as
interferências entre as bandejas quando colidem entre si ou com linhas de tubulação, maquinaria, estruturas e em geral qualquer que seja a entidade 3D presente no modelo.
Vista ortográfica automática
A ferramenta de vista ortográfica automática, muito versátil e rica em detalhes, é um dos pontos fortes em ESApro. As vistas são atualizadas automaticamente sempre que modificações forem feitas ao modelo.
Lista de materiais
O programa gera
automaticamente as listas de materiais, em formatos Excel e TXT.
Uma vez posicionados os utilitários elétricos no modelo e definida a lista de cabos,
ESApro Cable Routing realiza
o roteamento automático dos
cabos, identificando o caminho
mais curto em conformidade com as várias restrições (seções de preenchimento, compatibilidade com outros cabos). De qualquer forma o encaminhamento proposto pelo programa pode ser forçado pelo usuário em situações específicas. Se o modelo 3D das pistas feitas com ESApro Cable
Trays não estiver disponível,
a geometria líquida (secções com comprimento relativo e conexões entre as várias secções) pode ser tanto descrita com entrada manual dos dados ou importada através de um arquivo Excel. A partir daí o programa funciona da mesma maneira como descrito acima.
A Suite de Projeto Elétrico é dedicada ao projeto elétrico da planta industrial
ESApro Cable Trays é dedicado
à modelagem tridimensional
de bandejas elétricas primárias e secundárias: ao lado dos
outros módulos ESApro permite criar o modelo multidisciplinar
completo da planta. Projeto controlado pela especificação
O programa se apoia na base de dados SQL, contendo catálogo dimensional dos componentes das bandejas de cabos, através do qual o usuário é guiado e controla enquanto modela a rede de pistas.
Modelagem rápida e precisa das pistas de cabeamento
Com as ferramentas poderosas de ESApro Cable Trays a
modelagem das bandejas de cabos se torna fácil, rápida e precisa.
Estrutura metálica
ESAin S.r.l.
Via Montevideo 15/3 • 16129 Genova, Italy Ph. +39 010 31 15 44 • Fax +39 010 31 36 06 [email protected] • www.esain.com
