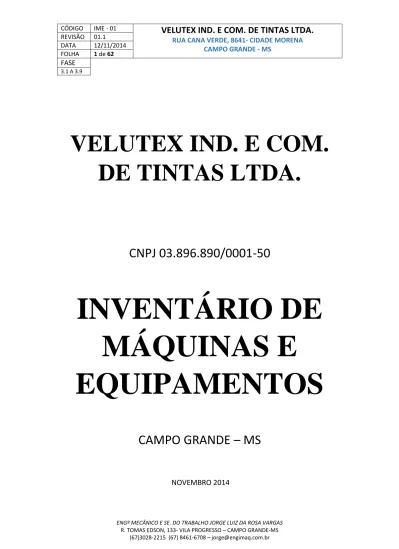

Inventário de Máquinas

(1)

ENGº MECÂNICO E SE. DO TRABALHO JORGE LUIZ DA ROSA VARGAS R. TOMAS EDSON, 133- VILA PROGRESSO – CAMPO GRANDE-MS

(67)3028-2215 (67) 8461-6708 – jorge@engimaq.com.br

VELUTEX IND. E COM.

DE TINTAS LTDA.

CNPJ 03.896.890/0001-50

INVENTÁRIO DE

MÁQUINAS E

EQUIPAMENTOS

CAMPO GRANDE – MS

NOVEMBRO 2014

(2)

(3)

END: RUA CANA VERDE, 8641- CIDADE MORENA – CAMPO GRANDE - MS

ATIVIDADE: 20.71-00 - FABRICAÇÃO DE TINTAS, VERNIZES, ESMALTES E LACAS.

1- OBJETIVO

Tem o presente documento o objetivo de manter atualizado as máquinas e equipamentos utilizados na produção da Empresa, para atendimento do item 12.153 da NR 12 e auxiliar na organização do trabalho e dos processos de operação e segurança dos mesmos.

Consideramos aqui como máquina o equipamento que gera um posto de trabalho, portanto serve para uma transformação no processo produtivo e equipamentos os demais que fazem parte do processo produtivo mas não gera posto de trabalho direto. Portanto quando for referido a equipamento está generalizado.

2- FORMATAÇÃO BÁSICA DA DOCUMENTAÇÃO

O inventário é composto por este documento com caracterização de cada equipamento de acordo com o que determina o item 13.153 e do lay-out das máquinas e equipamentos.

Para que tenhamos rastreabilidade dentro dos princípios do ISSO 9001 e NBR 18801 cada documento recebe um código um número de revisão e uma data de emissão.

Ó código do documento conforme abaixo: IME - 01 - Inventário de Máquinas e Equipamentos APE - 01 – Arranjo Físico dos Equipamentos (layout).

O número representa a versão do documento. Havendo mudança da versão o número é mudado, com o objetivo de manter atualizado o gerenciamento dos documentos.

Cada documento possui uma ficha de acompanhamento de revisões que representa o status do documento atualizado.

(4)

documento será mudado, aumentando de uma unidade. Novas informações que forem acrescentadas a documentação a medida que as fazes do inventário forem evoluindo, como colocação de novos mecanismos de segurança, novos procedimentos operacionais o segundo conjunto de número será mudado sendo acrescido de uma unidade.

Também consta do corpo do documento a fase em que se encontra o inventário de acordo com o descritivo no item 3 deste documento.

3- FASES DO INVENTÁRIO

Para que o inventário produza os efeitos prescritos na norma e que possam subsidiar verdadeiramente as ações de gestão para aplicação da norma, o mesmo é elaborado em fases, sendo que após a conclusão do item 3.5 abaixo especificado já temos o inventário em sua primeira revisão. À medida que os levantamentos vão sendo feito e for constada a não conformidade com a norma serão feita ações no sentido de corrigir essas desconformidades e lançada na ficha individual de cada equipamento, para que o mesmo atenda a norma. Este processo demanda algum tempo, visto que alguns equipamentos os fabricantes não são localizados.

3.1- Levantamento dos equipamentos e do processo produtivo. 3.2- Arranjo físico dos equipamentos e adequação (12.6 a 12.13)

3.3- Verificação das instalações e dispositivos elétricos das máquinas a partir da alimentação (12.14 a 12.23)

3.4- Verificação dos dispositivos de partida, acionamento e parada (12.24 a 12.37) 3.5- Verificação dos Sistemas de segurança (12.38 a 12.63)

3.6- Verificação dos meios de acesso permanente (12.64 a 12.76)

3.7- Verificação de componentes pressurizados do processo produtivo (12.77 a 12.84)

3.8- Verificação dos transportadores de materiais (12.85 a 12.96) 3.9- Verificação dos aspectos ergonômicos (12.94 a 12.105)

(5)

3.14- Confecção dos procedimentos de trabalho de cada equipamento e do processo como um todo (12.130 a 12.132)

3.15- Reconhecimento dos riscos adicionais (12.106 a 12.110) 3.16- Capacitação dos operadores ( 12.135 a 12.152)

4- DESCRIÇÃO DE FUNCIONAMENTO DO SISTEMA PRODUTIVO E FLUXOGRAMA DA PRODUÇÃO

A empresa produz tintas à base de água e revestimentos e esmaltes para utilização no ramo imobiliário.

O processo produtivo da empresa, no caso da base de água, basicamente consiste na mistura de componentes através de tachos misturadores e envasamento. Na produção de esmaltes o processo básico não traz muita variação a não ser a moagem dos pigmentos e vapores químicos mais intensos na produção. A Indústria está classificada segundo o Anexo 1 da NR 4 com código “ C-20.71-1” Indústria da Transformação – Fabricação de tintas, vernizes, esmaltes e lacas.

A empresa recebe a matéria prima e armazena em depósitos em que pode haver produtos combustíveis e inflamáveis. Esta matéria prima é fracionada na quantidade necessária a produção da batelada e transportada por empilhadeiras até os misturadores onde é processada transferida para envasadura e armazenada em outro depósito de produto acabado.

1. Recebimento e armazenagem de matéria prima. 2. Transporte de matéria prima

3. Processamento de matéria prima

4. Estocagem de produto acabado. -ANEXOS

LAY-OUT DAS INSTALAÇÕES ART

(6)

TIPO CAWLES

FABRICANTE R G A IND. E COM. DE MÁQUINAS LTDA.

MODELO CONJ. DISPERSÓR COM3 TACHOS MISTURDOR EM PLATAFORMA.

ANO DE FABRICAÇÃO 2014

PESO N/R

CREA( ) Fabricante;( )Importador; (x)Instalador 5680-MS

CARACTERÍSTICAS

ESPECIFICAÇÃO QUANTIDADE UNIDADE

CAPACIDADE 9.000 kg

PRODUTIVIDADE 14 Ton/dia

TEMPO DE OPERAÇÃO POR DIA 8 horas

OPERADORES ENVOLVIDOS 05 Por dia

ESTÁ ADEQUADA À NR-12? SIM? ( ) NÃO? (x) (análise de risco)

PREVISÃO DE ADEQUAÇÃO 8 meses

RECURSOS FINANCEIROS PARA ADEQUAÇÃO _3.000,00 _reais

ASSINATURA DO RESPONSÁVEL Data:12/11/2014

DESCRIÇÃO DE FUNCIONAMENTO/FUNÇÃO NA PRODUÇÃO

Misturador de produtos para confecção em massas de revestimentos. As matérias primas são colocadas na plataforma através de empilhadeiras e dosadas dentro do tacho. Os tachos têm proteção superior o agitador é único e é transferido de um para outro através de um sistema radial. Os acionamentos rotativos das pás misturadoras só se dão quando o agitador estiver todo dentro do tacho.

TÓPICOS NÃO ATENDIDOS NR 12 - Arranjo Físico das Instalações - Instalações e Dispositivos Elétricos - Meios de Acessos Permanentes - Transporte de Materiais

- Sinalização - Capacitação.

(7)

INVENTÁRIO DAS MÁQUINAS E EQUIPAMENTOS

IDENTIFICAÇÃO 02

DESCRIÇÃO GERAL

TIPO CAWLES

MODELO CONJ. DISPERSOR COM 3 TACHOS MISTURADOR EM PLATAFORMA

PESO N/R

Misturador de produtos para confecção em massas de revestimentos. As matérias primas são colocadas na plataforma através de empilhadeiras e dosadas dentro do tacho. Os tachos tem proteção superior o agitador é único e é transferido de um para outro através de um sistema radial. Os acionamentos rotativos das pás misturadoras só se dão quando o agitador estiver todo dentro do tacho.

(8)

TIPO CAWLES

PESO N/R

(9)

TIPO CAWLES

PESO N/R

(10)

TIPO CAWLES

PESO N/R

(11)

TIPO CAWLES

PESO N/R

(12)

TIPO CAWLES

MODELO CONJ. DISPERSÓR COM 2 TACHOS MISTURDOR EM PLATAFORMA.

PESO N/R

(13)

TIPO CAWLES

PESO N/R

(14)

TIPO CAWLES

PESO N/R

(15)

TIPO CAWLES

PESO N/R

(16)

TIPO CAWLES

PESO N/R

(17)

TIPO CAWLES

FABRICANTE FABRICAÇÃO PRÓPRIA.

MODELO DISPERSOR HIDRÁULICO COM TACHO MÓVEL SOBRE BASE NO CHÃO.

PESO N/R

CAPACIDADE 500 kg

(18)

TIPO CAWLES

PESO N/R

(19)

TIPO CAWLES

PESO N/R

(20)

TIPO CAWLES

MODELO DISPERSOR HIDRÁULICO COM TACHO MPOVEL SOBRE BASE NO CHÃO.

PESO N/R

(21)

TIPO CAWLES

FABRICANTE FABRICAÇÃO PRÓRPIA.

MODELO DISPERSOR HIDRÁULICO COM TACHO MÓVEL SOBRE BASE NO CHÃO,

PESO N/R

(22)

TIPO CAWLES

PESO N/R

(23)

TIPO CAWLES

PESO N/R

(24)

TIPO CAWLES

MODELO DISPERSOR HIDRAÚLICO COM TACHO MÓVEL SOBRE BASE NO CHÃO.

PESO N/R

(25)

TIPO CAWLES

MODELO DISPERSOR HIDRAÚLICO COM TACHO MÓVEL SOBRE BASE NO CHÃO.

PESO N/R

(26)

TIPO CAWLES

PESO N/R

(27)

TIPO FURADEIRA DE BANCADA

FABRICANTE SHULTZ

MODELO FSB 16 P DISPERSOR.

PESO N/R

CAPACIDADE 20 kg

PRODUTIVIDADE 0,2 Ton/dia

RECURSOS FINANCEIROS PARA ADEQUAÇÃO _800,00 _reais

Misturador de produtos para confecção em massas de revestimentos. As matérias primas são colocadas manualmente e dosadas dentro do tacho. Os tachos são móveis e são colocados no ponto de operação através empilhadeira manual. Os acionamentos rotativos das pás misturadoras só se dão quando o agitador estiver todo dentro do tacho.

(28)

PESO N/R

(29)

PESO N/R

(30)

PESO N/R

(31)

TIPO ESTUFA DE CONVECÇÃP GRAVIDADE.

FABRICANTE FANEM LTDA.

MODELO 311 CG

PESO N/R

CAPACIDADE 5 kg

ESTUFA POR CONVECÇÃO GRAVIDADE PARA AQUECIMENTO DE AMOSTRAS PARA FABRICAÇÃO DE TONALIDADES.

- Sinalização - Capacitação. - NR 14

(32)

(67)3028-2215 (67) 8461-6708 – jorge@engimaq.com.br TIPO TRANSPALETE FABRICANTE NOWAK MODELO TM 2220 TN ANO DE FABRICAÇÃO 2003 PESO N/R

PRODUTIVIDADE N/R Ton/dia

EQUIPAMENTO BÁSICO PARA A MOVIMENTAÇÃO HORIZONTAL E TACHOS COM BASE PALETIZADAS UTILIZADAS NOS DISPERSORES DE BASE FIXA.

(33)

TIPO EMPILHADEIRA HIDRÁULICA MANUAL.

FABRICANTE NOWAK

MODELO LM 1016

PESO N/R

EQUIPAMENTO BÁSICO PARA A MOVIMENTAÇÃO HORIZONTAL DE TACHOS COM BASE PALETIZADAS UTILIZADAS NOS DISPERSORES COM BASE FIXA, COM CAPACIDADE DE ELEVAÇÃO.

(34)

TIPO COMPRESSOR DE AR.

FABRICANTE PRESSURE

MODELO ON 40 W

PESO N/R

EQUIPAMENTO BÁSICO PARA COMPRESSÃO E ARMAZENAMENTO DE AR UTILIZADO NO PROCESSOR DE AUTOMAÇÃO DO MÁQUINÁRIO DE PRODUÇÃO DO SETOR A, TINTA A BASE DE ÁGUA.

TÓPICOS NÃO ATENDIDOS NR 12 - Sinalização

(35)

TIPO ENVASADORA

FABRICANTE ENVASADORA PEQUENO RODRIGUES

LTDA.

MODELO ENVASADORA SEMI AUTOMÁTICO 2

BICOS.

PESO N/R

ENVASE DO PRODUTO ACABADO, ATRAVÉS DO RECEBIMENTO DO PRODUTO ATRAVÉS DE OMBAM DO TACHO MISTURADOR, COM DOSAGEM ATRAVÉS DE CÉLLA DE CARGA. ÚLTIMA ETAPA DA PRODUÇÃO, SEGUNDO PARA O DEPÓSITO DE PRODUTOS ACABADO.

(36)

TIPO COMPRESSOR DE AR.

FABRICANTE WAYNE.

MODELO 40 PÉS

PESO N/R

CAPACIDADE 425 L

EQUIPAMENTO BÁSICO PARA COMPRESSÃO E ARMAZENAMENTO DE AR UTILIZADO NO PROCESSO DE AUTOMAÇÃO DO MAQUINÁRIO DE PROCUÇÃO DO SETOR B, TINTA A BASE DE SOLVENTE.

TÓPICOS NÃO ATENDIDOS NR 12 - Instalações e Dispositivos Elétricos - Sinalização

(37)

TIPO CAWLES

FABRICANTE R G A IND. E COM. DE MÁQ. LTDA.

MODELO DISPERSOR HIDRÁULICO SOBRE BASE

NO CHÃO.

PESO N/R

MISTURADOR DE PRODUTOS PARA CNFECÇÃO DE TINTAS A BASE DE SOLVENTES. AS MATÉRIAS PRIMAS SÃO COLOCADAS NO PONTO DE OPERAÇÃO ATRAVÉS EMPILHADEIRA MANUAL OU TRANSPALETE HIDRÁULICO. O ACIONAMENTO ROTATIVO DASD PÁS MISTURADORAS SÓ SE DÃO QUANDO O AGITADOR ESTIVER DENTRO DO TACHO. O MISTURADOR TEM COMANDO DE ELEVAÇÃO HIDRÁULICO.

(38)

TIPO CAWLES

NO CHÃO.

PESO N/R

(39)

TIPO CAWLES

NO CHÃO.

PESO N/R

(40)

TIPO MOINHO DE ESFERA

MODELO MOINHO SOBRE BASE NO CHÃO.

PESO N/R

CAPACIDADE 7,5 CV

EQUIPAMENTO USADO PARA MOAGEM DE PASTAS, PIGMENTOS, ENTRE OUTROS ÁRA PRODUÇÃO DE TINTAS A BASE DE ÓLEO.

(41)

PESO N/R

(42)

PESO N/R
