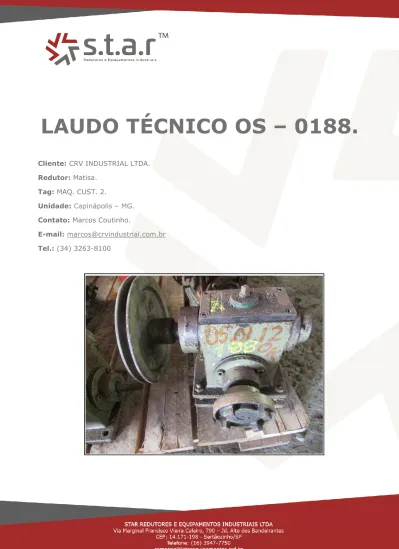

LAUDO TÉCNICO OS – 0188.
Cliente: CRV INDUSTRIAL LTDA.
Redutor: Matisa.
Tag: MAQ. CUST. 2.
Unidade: Capinápolis – MG.
Contato: Marcos Coutinho.
E-mail: [email protected] Tel.: (34) 3263-8100
1. CARCAÇA.
Carcaça
Sujidades e pintura danificada.
Oxidações generalizadas nas areas usinadas.
Cantos vivos nas faces de junção.
Dimensional – APROVADO.
Tampas
Sujidades e pintura danificada.
Oxidações e cantos vivos nas faces de junção.
Dimensional – APROVADO.
Polia
Sujidades e pintura danificada.
Serviços:
Carcaça e Tampas.
• Proteger áreas usinadas para posterior jateamento da carcaça e tampas.
• Corrigir faces utilizando tecnologia mecânica.
• Polimento para eliminar imperfeições nas áreas usinadas.
• Repassar todas as roscas.
• Pintura conforme cor padrão.
Polia.
• Realizar limpeza com produto químico.
• Pintura conforme cor padrão.
2. CONJUNTO DE ACIONAMENTO.
2.1 Eixo Sem Fim de uma Entrada.
Eixo maciço
Oxidações generalizadas.
Sulcos no colo de assento de vedação.
Rebarbas nas laterais do rasgo de chaveta.
Dimensional – APROVADO.
Rosca sem fim
Oxidações generalizadas.
Marcas de desgastes excessivos na rosca sem fim.
Dimensional/Visual – REPROVADOS.
Serviços:
Eixo Maciço.
• Metalizar colo de assento de vedação com posterior acabamento de reifica cilíndrica Ø24h6 x 20 mm.
• Rebarbação das laterais do rasgo de chaveta.
• Polimento para eliminar as imperfeições existentes.
Rosca sem Fim.
• Substituir rosca sem fim nas condições de material em aço SAE 4140 Ø37 x 55 mm, usinagem final conforme projeto.
2.2 Coroa de Bronze Z=43.
2.3 Eixo da Coroa de Bronze.
Marcas de desgastes excessivos nos flancos.
Dimensional/Visual – REPROVADOS.
Serviços:
• Substituir coroa de bronze Z=43 nas condições de material em Bronze 65 Ø95 x 48 mm, usinagem final conforme projeto.
Oxidações generalizadas.
Sulcos no colo de assento de vedação.
Rebarbas nas laterais do rasgoo de chaveta.
Dimensional – APROVADO.
Serviços:
• Metalizar colo de assento de vedação com posterior acabamento de reifica cilíndrica Ø20h6 x 20 mm.
• Rebarbação das laterais do rasgo de chaveta.
• Polimento para eliminar as imperfeições existentes.
3. ROLAMENTOS.
4. ELEMENTOS DE VEDAÇÃO.
Serviços:
• Substituir rolamento rígido de esferas com blindagem 6202 ZZ – eixo sem fim (1 peça).
• Substituir rolamento rígido de esferas com blindagem 6203 Z – eixo sem fim (1 peça).
• Substituir rolamentos rígidos de esferas com blindagem 6204 Z – eixo da coroa de bronze (2 peças).
Oxidações generalizadas.
Marcas de desgastes e ruidos nos rolamentos.
Serviços:
• Substituir retentor R2 em VI de Ø20 x Ø35 x 10 mm - (1 peça).
• Substituir retentor R2 em VI de Ø24 x Ø42 x 10 mm - (1 peça).
Ressecados e danificados.
5. ITENS COMERCIAIS.
6. ELEMENTOS FIXAÇÃO.
Serviços:
• Substituir pinos elásticos Ø5 x 25 mm (2 peças).
• Substituir anel de trava para eixo Ø28 mm (1 peça).
• Substituir anel de trava para eixo Ø17 mm (1 peça).
• Substituir bico reto de engraxadeira ¼ NPT (1 peça).
Danificados.
Sujidades e oxidações generalizadas.
Serviços:
• Realizar limpeza por decapagem com posterior escovamento das roscas.
10. CONCLUSÃO.
O cliente de posse das informações contidas neste relatório deve tomar as ações necessárias, para que os componentes danificados, não interfiram negativamente durante a operação do equipamento. Recomendamos para seguir as sugestões de substituição dos componentes composto no laudo técnico, de forma a garantir a aplicabilidade e funcionamento do equipamento.
