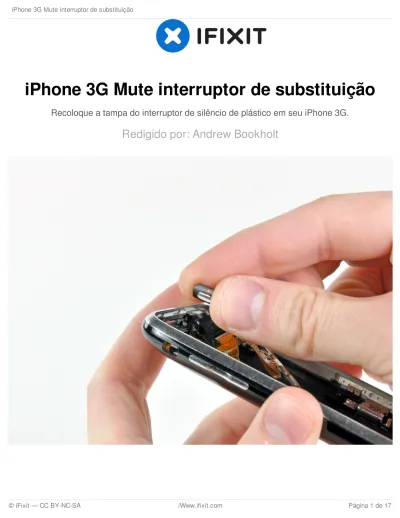

iPhone 3G Mute interruptor de substituição
Recoloque a tampa do interruptor de silêncio de plástico em seu iPhone 3G.
FERRAMENTAS:
Phillips # 00 chave de fenda (1)
Handle de sucção (1)
SPUDGER (1)
PARTES:
Se o vidro do mostrador é rachado, manter ainda mais quebra contidos e evitar danos físicos durante a sua reparação gravando o vidro.
Lay sobreposição de tiras de fita adesiva transparente sobre embalagem display do iPhone até que todo o rosto está coberto.
Isto irá manter cacos de vidro contidas e fornecer integridade estrutural quando curiosos e levantar o visor.
Use óculos de segurança para proteger os olhos de qualquer vidro abalada livre durante a reparação.
Passo 2 — Bateria
Remova a 3,7 milímetros dois Phillips # 00 parafusos a partir do final da doca do conector do iPhone.
Remover o punho do metal a partir da taça de sucção. É mais fácil e mais seguro para segurar a base da ventosa em vez da alça de metal.
Tenha muito cuidado ao abrir o iPhone para que os cabos sob o visor não são cortadas.
Há uma junta de borracha entre o painel frontal de prata e conjunto da tela preta. Um pouco de força é necessária nesta etapa para separar conjunto da tela do iPhone. Ela pode ajudar a balançar a ventosa para trás e para remover o conjunto da tela.
Use uma pequena ventosa perto do botão Home para puxar
delicadamente até a parte inferior do conjunto da tela do iPhone.
Se o conjunto da tela está muito danificado para permitir a ventosa para aderir, a fita com um adesivo forte, como fita adesiva ou fita de embalagem pode ser utilizada.
O conjunto da tela ainda está conectado ao iPhone por vários cabos, portanto, não tente removê-la completamente ainda.
Gire o conjunto da tela até que ele está em um ângulo de
aproximadamente 45 graus.
Passo 5
Continue a segurar o conjunto da tela com uma mão e usar a outra mão e um perfurador de desconectar o cabo de fita preta com o rótulo "1". (Cable 1 é para o display)
Tenha o cuidado de inserir o SPUDGER a partir da esquerda, como mostrado na imagem (SOB A FITA). Se você tentar erguer-se a fita da direita, você pode
danificar o conector da fita e precisa substituir a tela!
Todos os conectores, exceto o conector da fita "3" mencionado na etapa 7 liberação para cima.
Gire o conjunto da tela até que ele é mais ou menos vertical. Isto irá permitir o acesso mais fácil para desconectar os cabos
remanescentes.
Use um perfurador de desconectar o cabo de fita preta com o rótulo "2". (Cabo 2 é para o painel de toque capacitiva)
Por favor, note: Você pode encontrar em algumas versões não-americano (chinês, europeu) da 3G que a guia virar para cima plástico não existe. Neste caso, você iria deslizar o cabo de fita para a tela até que seja removido. Quando você montá-lo, você deve aplicar pressão sobre a fita para inseri-lo de volta para a fita "socket".
Alguns iPhones podem ter as cores do conector invertido (guia de
plástico preto, conector branco) para o conector "3". Certifique-se de que você está lançando a guia
corretamente, caso contrário, você pode danificar o conector.
Use um perfurador para virar para cima a aba de plástico branco, segurando o cabo de fita de "3" no lugar. A guia branca vai girar até 90 graus, liberando o cabo de fita.
Deslize o cabo preto fita de seu conector, e remover o conjunto da tela do iPhone.
Insira sua ferramenta de ejeção SIM ou um clipe de papel no buraco ao lado do fone de ouvido.
Pressione para baixo a ferramenta até que a bandeja do cartão SIM saia.
Segure a bandeja do cartão SIM e deslize-o para fora do iPhone.
Passo 9
Use um perfurador de desconectar o cabo de fita rotulada "4."
Use um perfurador de desconectar o cabo de fita rotulada "5."
Use um perfurador de desconectar o cabo de fita rotulada "6."
Se você tem um iPhone 3GS, referem-se a segunda imagem e usar um perfurador de desconectar o cabo de fita rotulada "7."
Esteja certo de que os conectores dos cabos de fita estão perfeitamente alinhados com os soquetes na placa mãe antes de aplicar pressão. Isso pode exigir uma lupa ou lupa 'joalheiros.
Retirar os 8 parafusos seguintes:
Cinco 2,3 milímetros Phillips # 00 parafusos com roscas parciais de fixação da placa lógica para a caixa traseira.
Duas 2,3 milímetros Phillips # 00 parafusos com roscas completas que prendem a placa lógica e câmera.
Uma 2,9 milímetros Phillips # 00 parafuso de baixo do "Não
remova" etiqueta.
Nota para a montagem:
O parafuso que vai ao lado da câmera (laranja canto inferior direito destaque parafuso) também tem uma tira de metal que prende a câmera no lugar.
Lembre-se de colocar esta tira de volta no lugar antes de inserir os 2,3 mm Phillips parafuso # 00 com a linha completa ao lado da câmera
Use um perfurador para forçar suavemente a câmera para cima e para fora do seu alojamento no caso traseiro.
A câmera não pode ser removido inteiramente ainda porque está ligado à parte inferior da placa lógica.
Passo 14
Use um perfurador para erguer suavemente até o final da placa lógica mais próximo do conector dock.
Há um pequeno guia de aterramento de ouro a bordo lógica ao lado do 'não remova etiqueta'. Tenha muito cuidado para que isso não prender
Deslize a placa lógica para o conector de dock e fora do iPhone.
Ao substituir a placa lógica após a instalação da bateria, ligar a câmara à placa lógica antes de inseri-lo no caso. Em seguida, certifique-se de definir a parte superior da placa lógica (onde bandeja do SIM é) no lugar antes de se instalar o resto do conselho no lugar. Isso é
importante, porque às vezes o slot do cartão SIM não vai alinhar no lugar. Uma vez que a parte superior é no lugar, a secção inferior pode ser manobrado no lugar. Você saberá a placa lógica está instalado corretamente quando a bandeja do SIM está alinhada com a abertura no caso do iPhone e os bancos de módulos de câmera perfeitamente em seu lugar.
Use um perfurador para retirar a bateria a partir da caixa traseira. A bateria é ligada com uma fita adesiva em volta do perímetro da bateria. Para evitar que a bateria de flexão durante o processo de
remoção, recomendamos contra o uso de apenas o pull-guia de plástico. * Nota: A remoção da bateria não é necessária para a substituição da antena GPS. Ele simplesmente dá-lhe mais espaço para a remoção do conjunto de fone de ouvido (que também é necessário remover completamente).
A bateria do iPhone está ligado à caixa traseira com um adesivo suave. Este adesivo sai geralmente ligado à bateria. Se a sua bateria de substituição já inclui um adesivo, está tudo pronto. Se a sua bateria de substituição não tem um adesivo, você vai querer transferir o adesivo de sua bateria antiga para a nova.
Você pode usar um secador de
Remova os quatro parafusos seguintes:
Três 1,8 milímetros Phillips # 00 parafusos que fixam o fone de ouvido e antena GPS no painel traseiro.
Uma 3,8 milímetros Phillips # 00 parafuso no circuito de plástico perto do fone de ouvido.
Passo 18
Remova os quatro Phillips # 00 parafusos que fixam os botões de volume e vibração.
O parafuso do lado direito, é ligeiramente mais longo do que os outros 3 parafusos. Ao remontar o telefone, manter isso em mente.
Levante o botão de volume circuito longe do lado do iPhone, e cuidadosamente descascar o cabo alaranjado da fita do painel traseiro.
Retire cuidadosamente o fone de ouvido longe da borda superior do painel traseiro.
Passo 20
Puxe cuidadosamente a eletrônica para fone de ouvido longe do lado do painel traseiro para revelar o
To reassemble your device, follow these instructions in reverse order. Este documento foi gerado pela última vez em 2017-06-19 09:56:23 AM.
Retire o interruptor de silêncio a partir do caso traseira.
