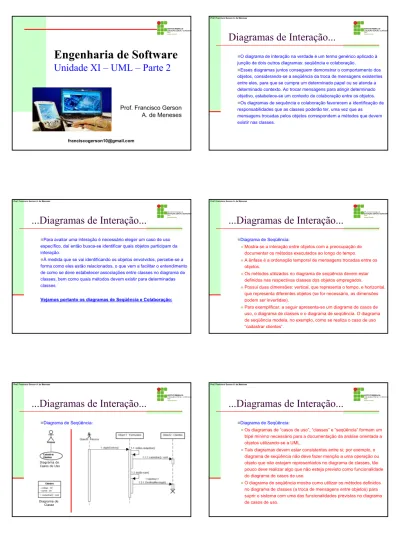

Engenharia de Software Unidade XI UML Parte 2

[email protected]

Engenharia de Software

Unidade XI – UML – Parte 2

Prof. Francisco Gerson

A. de Meneses

Diagramas de Interação...

„O diagrama de interação na verdade é um termo genérico aplicado à junção de dois outros diagramas: seqüência e colaboração.

„Esses diagramas juntos conseguem demonstrar o comportamento dos objetos, considerando-se a seqüência da troca de mensagens existentes entre eles, para que se cumpra um determinado papel ou se atenda a determinado contexto. Ao trocar mensagens para atingir determinado objetivo, estabelece-se um contexto de colaboração entre os objetos. „Os diagramas de sequência e colaboração favorecem a identificação de responsabilidades que as classes poderão ter, uma vez que as mensagens trocadas pelos objetos correspondem a métodos que devem existir nas classes.

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Para avaliar uma interação é necessário eleger um caso de uso específico, daí então busca-se identificar quais objetos participam da interação.

„À medida que se vai identificando os objetos envolvidos, percebe-se a forma como eles estão relacionados, o que vem a facilitar o entendimento de como se deve estabelecer associações entre classes no diagrama de classes, bem como quais métodos devem existir para determinadas classes.

Vejamos portanto os diagramas de Seqüência e Colaboração:

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Diagrama de Seqüência:

„Mostra-se a interação entre objetos com a preocupação de documentar os métodos executados ao longo do tempo. „A ênfase é a ordenação temporal de mensagens trocadas entre os

objetos.

„Os métodos utilizados no diagrama de seqüência devem estar definidos nas respectivas classes dos objetos empregados. „Possui duas dimensões: vertical, que representa o tempo, e horizontal,

que representa diferentes objetos (se for necessário, as dimensões podem ser invertidas).

„Para exemplificar, a seguir apresenta-se um diagrama de casos de uso, o diagrama de classes e o diagrama de seqüência. O diagrama de seqüência modela, no exemplo, como se realiza o caso de uso “cadastrar clientes”.

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Diagrama de Seqüência:

Diagrama de Casos de Uso

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Diagrama de Seqüência:

„Os diagramas de “casos de uso”, “classes” e “seqüência” formam um tripé mínimo necessário para a documentação da análise orientada a objetos utilizando-se a UML.

„Tais diagramas devem estar consistentes entre si; por exemplo, o diagrama de seqüência não deve fazer menção a uma operação ou objeto que não estejam representados no diagrama de classes, tão pouco deve realizar algo que não esteja previsto como funcionalidade do diagrama de casos de uso.

...Diagramas de Interação...

„Diagrama de Seqüência:

„O diagrama de seqüência visto, documenta a realização de uma funcionalidade que está presente no diagrama de casos de uso, com o nome “Cadastrar Clientes”.

„Tem-se um objeto chamado “pessoa”, que interage com um “Formulário” (tela de cadastro). No formulário, além dos campos a serem preenchidos, há dois botões que podem ser clicados e, então, será acionada a respectiva ação (um método será executado no objeto).

„Façamos uma análise detalhada desse diagrama analisando todos os seus componentes:

...Diagramas de Interação...

„Diagrama de Seqüência: „

„Object0:PessoaObject0:Pessoa: Pessoa é um ator que deve estar desenhado no diagrama de casos de uso, associado a um caso de uso “Cadastrar Clientes”.

„A operação realizada por “pessoa” é que dispara todas as demais; daí o número 1(um) que aparece no fluxo identificado como nome “digitaDados()”, que parte de “pessoa” em direção ao objeto “Formulário”.

„Abaixo do ator que representa “Pessoa” há riscos tracejados e, em seguida, uma barra que se estende verticalmente. Esta barra indica o tempo durante o qual a “Pessoa” participou ativamente do processo – a parte tracejada indica tempo de ociosidade.

„O desenho dos riscos tracejados e a barra têm o mesmo objetivo em todos os elementos do diagrama onde são empregados; ou seja indicar o tempo ocioso e o tempo de processamento.

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Diagrama de Seqüência: „

„Object1:FormuláObject1:Formuláriorio: Tela ou Formulário são os termos mais empregados para a interface a ser apresentada por meio do monitor de vídeo do computador, porém evita-se utilizar o termo “interface” para não confundir com as classes de interface.

„A mensagem “1.1 :botão-cadastrar()” sai do formulário para ele mesmo; trata-se de uma mensagem de autodelegação. A mensagem ocorrerá sempre que o botão “cadastrar” do Formulário for pressionado; assim, há a criação de uma “barra de processamento do botão”, onde serão documentados os procedimentos relativos ao botão cadastrar.

„No caso, é enviada uma mensagem “cadastrar()” ao objeto do tipo “Cliente”, ou seja, um método daquele objeto é executado. Tal método tem que estar previsto na respectiva classe.

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Diagrama de Seqüência: „

„Object1:FormulObject1:Formulááriorio: Por meio do botão “sair” é acionada uma mensagem predefinida pelo estereótipo <<destroy>>, a qual não reside no objeto. Refere-se à liberação de memória, ocupada pelo objeto até aquele momento.

„Tal mensagem, representa, em geral, um comando em uma linguagem de programação, que libera a área de memória ocupada por um objeto quando era necessário o processamento do mesmo.

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação...

„Diagrama de Seqüência: „

„Object2:Clientes: Trata-se de um objeto pertencente à classe de Object2:Clientes negócio “Clientes”. A classe deve estar definida no diagrama de classes, com todos os seus atributos e métodos. Métodos acionados em objetos devem estar previamente definidos nas respectivas classes.

Prof. Francisco Gerson A. de Meneses

...Diagramas de Interação

„Diagrama de Colaboração:

„É um modo alternativo para representar a troca de mensagens entre um conjunto de objetos, mostrando a interação organizada em torno dos objetos e suas ligações uns com os outros, sem a preocupação de expressar a vida útil das mensagens no tempo.

„O diagrama de colaboração não mostra a dimensão do tempo, por isso as seqüências de mensagens devem ser determinadas usando-se a seqüência de números.

Diagrama de Estado...

„Normalmente, um sistema reage a estímulos provenientes de fora dele, ou ainda a estímulos temporais por ele mesmo desencadeado. Esta reação pode originar respostas externas ao sistema.

„Essa dinâmica existente nos sistemas é fruto da colaboração entre objetos, os quais estarão em determinado estado certo momento no tempo.

„O Diagrama de Estados é usado para mostrar os possíveis estados dos objetos de uma classe no decorrer do seu ciclo de vida. A mudança de um estado para outro é chamado de transição de estados.

„Os eventos do Diagrama de Estados causam uma transição de um estado para outro. Cada diagrama está associado a uma classe ou a um diagrama de um nível mais alto.

...Diagrama de Estado...

„O início de um Diagrama de Estados é indicado pelo chamado estado inicial, cuja representação gráfica é um círculo preenchido. Na verdade ele não expressa um estado específico de um objeto da classe, indica apenas o início do diagrama.

„Na seqüência se conecta o primeiro estado real com uma transição, rotulada ou não. Em cada diagrama de estado há somente um estado inicial. A notação gráfica de um estado inicial é mostrado abaixo:

Prof. Francisco Gerson A. de Meneses

...Diagrama de Estado...

„Um estado demonstra uma situação no tempo de algum aspecto do sistema sobre o qual existe interesse de controle.

„Durante a vida de um objeto, pode vir a existir controle sobre várias situações, cada qual podendo assumir diversos estados possíveis no tempo. Um objeto permanece em um estado por um tempo finito. A notação gráfica e um exemplo de diagrama de estado é mostrada a seguir:

Prof. Francisco Gerson A. de Meneses

...Diagrama de Estado

„O estado final representa o término do ciclo de controle previsto para mudanças de estado de um dos aspectos do sistema.

„Para o objeto passar de um estado para o outro (transição de estado), são necessários dois mecanismos: condição e ação. A condição, se existir, deverá ser satisfeita para que a ação seja executada. A ação é a responsável pela transição de estados.

Prof. Francisco Gerson A. de Meneses

Diagrama de Componentes...

„A UML prevê que se faça uma documentação da organização física do software que será gerado. A documentação que refletirá o mundo físico irá considerar a existência de componentes, como um código-fonte, um executável ou uma biblioteca.

„Um diagrama de componentes mostra as dependências entre componentes de software, incluindo componentes de código-fonte, componentes de código binário e componente executável.

„Um módulo de software é representado como um tipo de componente. Um diagrama de componentes contém elementos que representam:

Prof. Francisco Gerson A. de Meneses

...Diagrama de Componentes

Diagrama de Distribuição...

„Com a UML é possível especificar-se uma visão que reúne todos os elementos de processamento, incluindo-se hardware e o software. Com relação ao hardware, têm-se processadores, subentendendo-se que sejam quaisquer componentes capazes de executar programas. „Este diagrama mostra a configuração dos processadores, visualizando-se a distribuição por toda a empresa. O diagrama permite a

documentação das conexões físicas entre os processadores, dispositivos e a alocação dos processos aos processadores.

„Mostra a organização do hardware e a ligação do software com os dispositivos físicos. O tipo de dispositivo de hardware é dado pelo seu estereótipo, tais como processador, vídeo, dispositivo, memória, disco e outros.

Diagrama de Distribuição...

„Um dispositivo é um componente de hardware sem efeito computacional. Cada dispositivo deve ter um nome, podendo ser genérico, como “modem” ou “terminal”.

„Um conexão física representa a interligação entre processadores ou dispositivos de hardware. A ligação de hardware pode ser direta ou indireta, sendo bidirecional. Um exemplo de conexão é mostrado a seguir:

Representação de um processador Representação de um dispositivo

Prof. Francisco Gerson A. de Meneses

...Diagrama de Distribuição

Prof. Francisco Gerson A. de Meneses

Estudo de Caso...

„O estudo de caso escolhido é um sistema de Gestão de um Hotel: Controle de Reserva de Locação de Quartos (o mesmo utilizado para exemplificar os métodos de Análise Estruturada e Essencial). „Como a UML não é um método de desenvolvimento de software, mas uma linguagem de especificação, a seqüência (caminho, método) apresentado a seguir é uma proposta a ser seguida.

„Qualquer que seja o método utilizado, espera-se que o Analista de Sistemas venha a desenvolver suas atividades com o apoio de um software CASE, no nosso caso utilizaremos o JUDE. Exemplos de outras ferramentas: Rose, ArgoUML, UMLStudio, etc.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Considerando-se que a atividade de levantamento de requisitos tenha sido bem realizada, com reuniões, entrevistas, observação dos fluxos de trabalho e inspeção dos documentos utilizados, preparou-se uma relação de itens com todas as informações relevantes que foram colhidas:

„O acesso ao sistema será a partir de Login.

„O cliente telefona ou vem até o hotel e pede para reservar um quarto. O funcionário verifica se existe quarto disponível no período solicitado, verifica também se o cliente já é cadastro, caso não seja, o cadastro do cliente é realizado; Faz-se então a reserva do quarto. O cliente também poderá optar por fazer esta operação de reserva via internet, porém só poderá fazê-lo se já estiver previamente cadastrado.

„Os quartos serão cadastrados pelo funcionário.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Cont...:

„Caso o cliente não mais deseje o quarto reservado, o funcionário providencia o cancelamento da reserva, disponibilizando novamente o quarto. O cliente também poderá realizar essa operação utilizando a internet.

„Quando o cliente não comparecer ao hotel para hospedar-se até as 12h no dia da reserva, esta deverá ser cancelada, disponibilizando-se novamente o quarto.

„Quando o cliente ocupa um quarto, reservado previamente, o funcionário faz o registro da entrada. Caso o quarto não esteja reservado previamente o processo de reserva é efetivado no momento.

„Quando o cliente deixar o hotel, notificando sua saída, será registrado a saída e lhe será apresentada a conta, registrando-se o pagamento, e o quarto será disponibilizado para limpeza sendo em seguida reabastecido e o funcionário o liberará para uma nova locação;

...Estudo de Caso...

„Uma vez que se tenha definidos os requisitos, a fase seguinte sugerida é o desenvolvimento de um diagrama de casos de uso que refletirá o contexto do sistema, onde ficarão documentas graficamente todas as ações estabelecidas no roteiro de tarefas, decorrente do levantamento de requisitos.

Vejamos a seguir o Diagrama de Casos de Uso apresentando o cenário global do sistema:

...Estudo de Caso...

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Observações:

„Entre os atores observa-se uma situação de herança já que Cliente e Funcionário tem algumas ações em comum como: Login no Sistema, Reservar Quarto, Cancelar Reserva.

„Antes de realizar qualquer ação no sistema os mesmos terão que obrigatoriamente (include) fazer Login no Sistema.

„Ao Reservar Quarto, obrigatoriamente (include) terá que ser feito: Identificar Quartoe Identificar Cliente, caso o cliente não seja identificado poderá a partir daí (extend) Cadastrar Clientes.

„Ao Cancelar Reservao Funcionário poderáLiberar o Quartopara uma nova reserva, ou fazê-lo quando lhe convier (após a limpeza, reabastecimento). „O Registrar Entradasó poderá ser feito pelo Funcionário e se ocorrer um

Reservar Quarto.

„O Funcionário faráCadastrar Clientesantes disso poderá (extend) Identificar Clientes.

„O Funcionário faráCadastrar Quartos.

„O Funcionário faráRegistrar Saídae obrigatoriamente (include) será feito o

Registrar Pagamentosendo enviado uma Nota ou Recibo para o Cliente.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„O passo a seguir é o Diagrama de Classes que representa a parte estática da modelagem do software, onde se planeja os recursos que irão existir para que através deles se realizem as funcionalidades exigidas no diagrama de casos de uso.

„O passo inicial sugerido para se descobrir quais classes fazem parte do domínio do problema é examinar em detalhes as ações que compõe cada caso de uso e perguntar: Quais são os dados que o caso de uso necessitará? Um dado é característica de algo ou de alguém, este algo ou alguém é, potencialmente, uma classe que deverá ser criada e esses dados deverão ser persistidos.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Os métodos das classes podem ser criados de acordo com a necessidade decorrente da realização dos casos de uso; é necessário, portanto, entender qual a responsabilidade da classe para a realização de um determinado caso de uso.

Vejamos a seguir o Diagrama de Classes:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Observações:

„Há uma situação de herança representada pela Superclasse Usuarioe as Subclasses Clientee Funcionario, as Subclasses irão compartilhar os atributos e métodos referentes ao Longin do Sistema.

„A partir do relacionamento de Clientee Quartogeram a Classe Associativa

Reserva(dependência).

„O método Reserva.definirSituação()definirá o Estado do atributo

Reserva.situaçãoQuartoa partir das operações feitas.

„A partir de Reserva.registrarPagamentoocorre o Reserva.emitirNota.

„O relacionamento das classes Reserva e Boletim é uma agregação fraca, se não houver Reserva não tem Boletim, agora se não houver Boletim pode haver reserva; um boletim é composto de uma ou várias reservas.

„O atributo Boletim.valorBoletimrecebe o valor que será calculado pelo método

Boletim.calculaBoletim().

„Funcionáriose relaciona com Cliente, Quarto, Reservae Boletimatravés de uma Associação com navegabilidade indicando que pode se encontrar uma Instância de Funcionário a partir de uma instância das outras classes citadas; observa-se os atributos qualificadores (Funcionario.id) nessas outras classes.

...Estudo de Caso...

„Após ter-se desenhado o Diagrama de Casos de Uso e o Diagrama de Classes, recomenda-se um detalhamento de cada caso de uso, empregando-se o Diagrama de Seqüência.

„A ordem de desenvolvimento dos diagramas é uma sugestão; há quem sugira primeiramente criar-se o Diagrama de Seqüência após os casos de uso e assim, descobrir os objetos envolvidos e somente então gerar o Diagrama de Classes.

„A sequência operacional no tempo, demonstrada pelo Diagrama de Sequência, envolve a interação do ator com uma tela ou formulário, o acionamento de métodos dos objetos a partir do formulário e a troca de mensagens entre os objetos participantes do caso de uso.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Deve-se entender como um caso de uso é realizado, qual é o seu objetivo, quais são as restrições envolvidas, por que se faz de uma forma e não de outra; esta forma de atuar deve ser aplicada na análise de cada caso de uso existente, fato que facilitará a criação dos Diagramas de Sequência correspondentes.

„Ao detalhar cada um dos casos de uso, o Analista estará examinando cada particularidade que constitui o sistema, podendo vir a encontrar aspectos ainda não revelados. Trata-se de uma fase em que se quebra o todo em partes e examina-se detalhadamente tais partes.

„Portanto, os Diagramas de Sequência nada mais são do que um retrato gráfico das operações necessárias para se efetivar o caso de uso.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Para que se possa iniciar o desenho do Diagrama de Seqüência, sugere-se que sugere-se faça antes um esboço da tela ou formulário que sugere-se desugere-seja utilizar. Assim pode-se observar quais são as interações que o formulário permite e, com base nelas (clicar um botão, por exemplo) documentar quais métodos serão acionados.

Vejamos os casos de uso e seus respectivos Diagramas de Seqüência:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Login do Sistema”: „Esboço da tela:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Login do Sistema”: „Diagrama:

...Estudo de Caso...

„Observações:

„O ator usuário aqui representa tanto o Funcionário como o Cliente.

„O botão login aciona o método efetuarLogin()que envia login e senha como parâmetros.

„Após efetuarLogin(), as ações que Funcionário e Cliente farão no sistema, de acordo com suas permissões, poderão ser realizadas.

„As ações: alterarLogin, alterarSenha e Logout serão realizadas após o Login.

„O botão editar dados representa os métodos alterarLogin()e alterarSenha().

„Ao clicar em Logout é feito o logout e é liberado o objeto (usuário que estava logado).

...Estudo de Caso...

„Diagrama de Seqüência “Reservar Quarto”: „Esboço da tela:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Reservar Quarto”: „Diagrama:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Observações:

„O ator usuário aqui representa tanto o Funcionário como o Cliente.

„Essa ação é realizada após o Login.

„Inicialmente é feito uma consulta ao Cliente identificarCliente() e ao Quarto

identificarQuarto(), verificando também o período pretendido para a reserva, e é retornado situacaoQuarto()se o quarto estiver Livre para aquele período selecionado é acionado o botão reservar passando como parâmetros o Cliente, o Quarto e as Datas através do método reservar(), daí então, é instanciado um objeto reserva.

„A situação da reserva passará para reservada, método definirSituacao().

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Cancelar Reserva”: „Esboço da tela:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Cancelar Reserva”: „Diagrama:

...Estudo de Caso...

„Observações:

„O ator usuário aqui representa tanto o Funcionário como o Cliente.

„Essa ação é realizada após o Login.

„Inicialmente é feito uma consulta consultarReserva()para localizar a reserva que será cancelada, a mesma pode ser localizada pelo Código (Id), Nome do cliente ou pelo Quarto, as datas aparecerão automaticamente e deverá ser preenchido o motivo do cancelamento, a partir do botão cancelar, é feito o cancelamento acionando o método cancelarReserva().

„A situação da reserva passará para cancelada, método definirSituacao().

...Estudo de Caso...

„Diagrama de Seqüência “Registrar Entrada”: „Esboço da tela:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Registrar Entrada”: „Diagrama:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Observações:

„O Funcionário é quem fará essa ação.

„Essa ação é realizada após o Login.

„Inicialmente é feito uma consulta consultarReserva()para localizar a reserva que será efetivada (registro da entrada), a mesma pode ser localizada pelo Código (Id), Nome do cliente ou pelo Quarto, as datas aparecerão automaticamente, a partir do botão registrar, é efetivado a locação do quarto pelo cliente acionando o método registrarEntrada().

„A situação da reserva passará para registrada, método definirSituacao().

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Registrar Saída”: „Esboço da tela:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Registrar Saída”: „Diagrama:

...Estudo de Caso...

„Observações:

„O Funcionário é quem fará essa ação.

„Essa ação é realizada após o Login.

„Inicialmente é feito uma consulta consultarReserva()para localizar a reserva que será finalizada (registro da saída), a mesma pode ser localizada pelo Código (Id), Nome do cliente ou pelo Quarto, também será efetivado o cálculo do valor a ser pago pelo cliente registrarPagamento()sendo armazenado o valor no atributo Reserva.valorReserva, após isso o valor é mostrado na tela e a partir do botão registrar é efetivado a saída do quarto acionando o método

registrarSaída(); como resultado dessa ação será emitida uma nota emitirNota()

ao cliente.

„A situação da reserva passará para desocupado, método definirSituacao().

...Estudo de Caso...

„Diagrama de Seqüência “Liberar Quarto”: „Esboço da tela:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Liberar Quarto”: „Diagrama:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Diagrama de Seqüência “Cadastrar Cliente”: „Diagrama:

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Conforme observado, as diversas situações que podem ocorrer em uma reserva (reservar, cancelar, ocupar, desocupar, liberar) são refletidas diretamente na situação do quarto, que deverá mudar de estado de acordo com as operações feitas (métodos).

„Para ter-se uma visão sobre a situação de um quarto, poderíamos desenvolver um Diagrama de Transição de Estados, onde visualizamos todos os estados possíveis em que o quarto pode estar, bem como a transição entre eles.

Prof. Francisco Gerson A. de Meneses

...Estudo de Caso...

„Os componentes de software utilizados nessa aplicação, de uma forma geral, podem ser observados no Diagrama de Componentes a seguir:

...Estudo de Caso...

„Os componentes de hardware utilizados nessa aplicação, de uma forma geral, podem ser observados no Diagrama de Distribuição a seguir:

Prof. Francisco Gerson A. de Meneses

Exercício – Unidade VI

1 - Explique a afirmação: A UML não é um método de desenvolvimento de sistemas, é uma linguagem de modelagem gráfica que pode ser aplicada para descrever e documentar um projeto de software.

2 - Destaque 4 diagramas estáticos e 4 diagramas dinâmicos? 3 – Tratando-se de UML, o que você entende por estereótipo? 4 - Qual a função do Diagrama de Casos de Uso? 5 - Qual a importância de uma ator em um caso de uso?

6 - Qual a diferença entre os relacionamentos <<include>> e <<extend>>? 7 - Qual a utilidade do Diagrama de Classes?

8 - Diferencie agregação forte e agregação fraca? 9 - O que representa o Diagrama de Seqüência? 10 - Para que é usado o Diagrama de Estados?

Prof. Francisco Gerson A. de Meneses

Bibliografia

TONSIG, S. L. Engenharia de Software – Análise e Projeto de Sistemas. Editora Ciência Moderna, 2ª Edição, 2008.

BEZERRA, E. Princípios da Análise Orientada a Objetos com UML. Editora Campus, 2ª Edição, 2007.

Pesquisas na WEB Notas de aula
