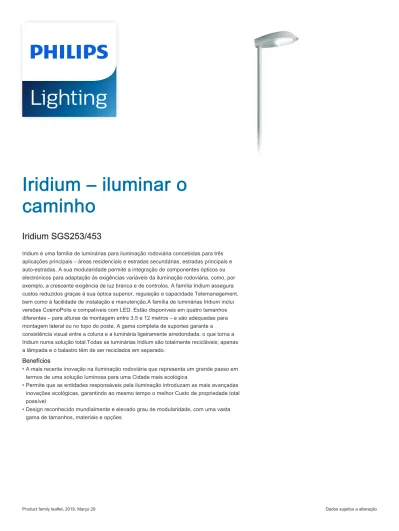

Iridium – iluminar o
caminho
Iridium SGS253/453
Iridium é uma família de luminárias para iluminação rodoviária concebidas para três
aplicações principais – áreas residenciais e estradas secundárias, estradas principais e
auto-estradas. A sua modularidade permite a integração de componentes ópticos ou
electrónicos para adaptação às exigências variáveis da iluminação rodoviária, como, por
exemplo, a crescente exigência de luz branca e de controlos. A família Iridium assegura
custos reduzidos graças à sua óptica superior, regulação e capacidade Telemanagement,
bem como à facilidade de instalação e manutenção.A família de luminárias Iridium inclui
versões CosmoPolis e compatíveis com LED. Estão disponíveis em quatro tamanhos
diferentes – para alturas de montagem entre 3,5 e 12 metros – e são adequadas para
montagem lateral ou no topo do poste. A gama completa de suportes garante a
consistência visual entre a coluna e a luminária ligeiramente arredondada, o que torna a
Iridium numa solução total.Todas as luminárias Iridium são totalmente recicláveis; apenas
a lâmpada e o balastro têm de ser reciclados em separado.
Benefícios
• A mais recente inovação na iluminação rodoviária que representa um grande passo em
termos de uma solução luminosa para uma Cidade mais ecológica
• Permite que as entidades responsáveis pela iluminação introduzam as mais avançadas
inovações ecológicas, garantindo ao mesmo tempo o melhor Custo de propriedade total
possível
• Design reconhecido mundialmente e elevado grau de modularidade, com uma vasta
gama de tamanhos, materiais e opções
Características
• A família inclui versões compatíveis com MASTERColour CDM Elite MW, CosmoPolis e
LED
• Óptica superior
• Capacidade de regulação e de telegestão
• Quatro tamanhos diferentes, adequado para montagem na entrada lateral e no topo do
poste; além de uma gama completa de suportes
• Totalmente reciclável; apenas a fonte de luz e o controlador têm de ser reciclados em
separado
Aplicação
• Áreas residenciais e industriais
• Rodoviária
• Passagens
• Rotundas
Especificações
Type SGS253 (versão de compartimento em poliéster reforçado com fibra de vidro)
SGS453 (versão de compartimento em alumínio) Light source HID:
- 1 x MASTER CosmoWhite CPO-TW / PGZ12 / 45, 60, 90, 140 W - 1 x MASTER CityWhite CDO-TT / E27 / 70 W
- 1 x MASTER CityWhite CDO-TT / E40 / 100, 150 W - 1 x MASTERColour CDM-T / G12 / 70, 150 W - 1 x CDO-ET / E27 / 70 W
- 1 x CDO-ET / E40 / 100, 150 W
- 1 x MASTER SON-T PIA Plus / E27 / 50, 70 W - 1 x MASTER SON-T PIA Plus / E40 / 100, 150, 250 W - 1 x SON / E27 / 50, 70 W - 1 x SON / E40 / 100, 150 W - 1 x SON-I / E27 / 50, 70 W Compact fluorescent: - 1 x MASTER PL-T 4 Pinos / GX24q-3, 4 ou 5* / 32, 42, 57 W - *depends on wattage
Induction lamp system:
- Sistema 1 x MASTER QL/ 55, 85 W Lamp included Yes (K)
No
Gear and compensation Electro magnetic (low loss), 230 or 240 V / 50 Hz: - Inductive (IN)
- Capacitive (C)
Electronic, 220 - 240 V / 50 - 60 Hz: - Electronic (EB)
Optic Óptica CT-POT (CR) fechada para lâmpadas CosmoPolis (todas as classes ME), CDO e SON, conceito "Opti-C" com duplo IP-66, limpeza simplificada da óptica e precisão de posição da lâmpada melhorada
Acesso fácil à lâmpada CT-POT (OR) "Opti-O" aberta para lâmpadas CDO e SON
XT-POT (OX) aberta para lâmpadas SON, fornece um espaçamento mais largo quando a relação altura do poste/largura da estrada é, por exemplo, 10/7 ou superior. Conceito "Optic-O"
Mesma aplicação de XT-POT (CX) fechada no conceito "Opti-C" V-POT (CV) fechada recupera a retroiluminação através da grelha em V
Óptica T-POT (TP) "Opti-O" aberta para lâmpadas SON Optical cover Polycarbonate bowl (PC) vandal-resistant
Glass bowl (GB) better spacing and better night preservation solution
Vidro plano (FG), reduz o encadeamento e a poluição luminosa nocturna
Glass flat with DynaClean coating (FGD) Ignitor Series (SI)
Series, self-stopping (SS) Series, digital ignitor (SUD) Semi-parallel (SP)
Semi-parallel, self-stopping (ST) Semi-parallel, digital ignitor (SND)
Options Lighting controls: Chronosense (CH) Light regulation:
- Lumistep for CosmoPolis (LS-6 / 8 / 10) - Dimming switch (SW)
- Dimming switch with reverse function (SWR) - Nível duplo de 4 fios (DN)
- Dimming via SDU01S (D4) - Dimming via SDU11S (D5)
- Regulação por Telemanagement Starsense 1-10Vdc (D6) - Dimming via external communication 1-10Vdc (D7) Photocell:
- NEMA socket (P1), Minicell (P3) Filter coil (F) included Fuse (FU) included Knife-connector (KC) included
Safety cable (SC) for plastic version, reduce maintenance risks Materials and finishing Canopy: poliéster reforçado com fibra de vidro com Revestimento
moldado* (SGS253) ou alumínio (SGS453) Frame: sand-blasted die-cast aluminum
Optical covers: polycarbonate bowl, UV-stabilized or toughened glass IK08
Reflector: high-purity aluminum Gear-tray housing: polyamide Front clip: stainless steel Color Grey (GR)
Other RAL or AKZO colors available on request (e.g. 7035) Estrutura metalizada (FM) para um melhor aspecto durante a vida útil do produto
Installation Side-entry mounting: lateral entry Ø 34 / 60 mm Post-top mounting: axial entry Ø 60 / 76 mm (60/76) Recommended mounting height: 10 m
Standard tilt angle post top: 5º Adjustable tilt angle: n/a
Adjustable light distribution: 7 positions Max windage area: 0.15 m Max SCx values by side: 0,063 m Max SCx values by side: 0,081 m
Maintenance Tool-less opening from above, and disconnection of plug and socket Accessories Reflectores frontal e posterior, ZGS253 L-FRONT, resp L-Back
Dedicated mast and wall brackets available for different mounting possibilities
Remarks * In-Mould Coating (IMC) prevents the glass fibers becoming exposed
The integration of the CosmoPolis system (CPO-TW lamp, the high-efficient reflector, electronic ballast), a better spacing (in new installations) and less energy consumption (in new and existing installations) can be obtained
CR optic has double IP66 classification for lamp compartment Compliant with EN 60598-2-3
Main applications Áreas residenciais e industriais, estradas, passagens, rotundas
Desenho dimensional
Product A SGS453 SON-T150W K II OR GB FM GR SND 224 mm SGS253 SON-T150W K II CR GB FM GR SND 224 mm SGS453 SON-T250W K II CR GB FM GR SND 224 mm SGS453 SON-T100W K II OR FG FM GR SND 190 mm SGS453 SON-T150W K II CR FG FM GR SND 190 mm SGS253 SON-T250W K II CR GB FM GR SND 224 mm SGS253 SON-T150W K II OR GB FM GR SND 224 mm SGS253 SON-T150W K II CR FG FM GR SND 190 mm SGS253 SON-T150W K II OR PC FM GR SND 289 mm SGS253 SON-T250W K II OR GB FM GR SND 224 mm SGS453 SON-T250W K II OR GB FM GR SND 224 mm SGS453 SON-T100W K II OR GB FM GR SND 224 mm SGS253 SON-T100W K II CR GB FM GR SND 224 mm SGS253 SON-T100W K II CR FG FM GR SND 190 mm SGS253 SON-T150W K II CR GB GR SND 224 mm SGS253 SON-T150W K II OR FG FM GR SND 190 mm SGS253 SON-T100W K II OR FG FM GR SND 190 mm SGS453 SON-T100W K II CR GB FM GR SND 224 mm SGS453 SON-T100W K II CR FG FM GR SND 190 mm SGS453 SON-T150W K II CR GB FM GR SND 224 mmDetalhes do produto
Acessórios
Ordercode 83308800Aprovação e aplicação
Código de proteção mecânica contra impactos
IK08
Informações gerais
Marca CE CE
Cor das peças Não
Marca ENEC ENEC
Bobina de filtro Não Equipamento CONV Código da família das lâmpadas SON-T Número de fontes de luz 1
Dados técnicos de luminosidade
Ângulo de inclinação standard na entrada lateral
5° Ângulo de inclinação standard no topo da coluna
5°
Dados mecânicos e de revestimento
Cor GR
Informações gerais (1/2)
Order Code Full Product Name
Estrutura colorida Tipo de acessório de lente/difusor ótico Potência da
lâmpada Tipo de ótica 84269100 SGS253 SON-T150W K II CR GB GR
SND
Não GB 150 W Fechado CT-pot 86560400 SGS253 SON-T150W K II OR GB FM GR SND FM GB 150 W aberto CT-pot 86561100 SGS253 SON-T250W K II OR GB FM GR SND FM GB 250 W aberto CT-pot 86566600 SGS253 SON-T100W K II CR GB FM GR SND FM GB 100 W Fechado CT-pot 86567300 SGS253 SON-T150W K II CR GB FM GR SND FM GB 150 W Fechado CT-pot 86568000 SGS253 SON-T250W K II CR GB FM GR SND FM GB 250 W Fechado CT-pot 86574100 SGS453 SON-T100W K II OR GB FM GR SND FM GB 100 W aberto CT-pot 86573400 SGS453 SON-T150W K II OR GB FM GR SND FM GB 150 W aberto CT-pot 86575800 SGS453 SON-T250W K II OR GB FM GR SND FM GB 250 W aberto CT-pot 86580200 SGS453 SON-T100W K II CR GB FM GR SND FM GB 100 W Fechado CT-pot 86581900 SGS453 SON-T150W K II CR GB FM GR SND FM GB 150 W Fechado CT-pot 86582600 SGS453 SON-T250W K II CR GB FM GR SND FM GB 250 W Fechado CT-pot 86558100 SGS253 SON-T150W K II OR PC FM GR SND FM PC 150 W aberto CT-pot 86562800 SGS253 SON-T100W K II OR FG FM GR SND FM FG 100 W aberto CT-pot 86563500 SGS253 SON-T150W K II OR FG FM GR SND FM FG 150 W aberto CT-pot 86569700 SGS253 SON-T100W K II CR FG FM GR SND FM FG 100 W Fechado CT-pot 86570300 SGS253 SON-T150W K II CR FG FM GR SND FM FG 150 W Fechado CT-pot 86576500 SGS453 SON-T100W K II OR FG FM GR SND FM FG 100 W aberto CT-pot 86583300 SGS453 SON-T100W K II CR FG FM GR SND FM FG 100 W Fechado CT-pot 86584000 SGS453 SON-T150W K II CR FG FM GR SND FM FG 150 W Fechado CT-pot
Informações gerais (2/2)
Order Code Full Product Name Código da família de produtos 86574100 SGS453 SON-T100W K II OR GB FM GR SND SGS453 86573400 SGS453 SON-T150W K II OR GB FM GR SND SGS453 86575800 SGS453 SON-T250W K II OR GB FM GR SND SGS453 86580200 SGS453 SON-T100W K II CR GB FM GR SND SGS453 86581900 SGS453 SON-T150W K II CR GB FM GR SND SGS453 86582600 SGS453 SON-T250W K II CR GB FM GR SND SGS453 86558100 SGS253 SON-T150W K II OR PC FM GR SND SGS253
Order Code Full Product Name Código da família de produtos 86562800 SGS253 SON-T100W K II OR FG FM GR SND SGS253 86563500 SGS253 SON-T150W K II OR FG FM GR SND SGS253 86569700 SGS253 SON-T100W K II CR FG FM GR SND SGS253 86570300 SGS253 SON-T150W K II CR FG FM GR SND SGS253 86576500 SGS453 SON-T100W K II OR FG FM GR SND SGS453 86583300 SGS453 SON-T100W K II CR FG FM GR SND SGS453 86584000 SGS453 SON-T150W K II CR FG FM GR SND SGS453
