Planejamento de 20 anos com previsão de fases de implantação
número de cursos de graduação graduação pós-‐ graduação especialização / extensão Primeira fase (2013-‐20) 5 2.400 200 400 133 160 50 Segunda fase (2020-‐25) 5 2.400 400 400 133 160 50 Terceira fase (2025-‐33) 5 2.400 800 400 133 160 50 Total acumulado 15 7.200 1.400 1.200 400 480 150
(em vermelho, áreas descobertas)
Fase 1 Fase 2 Fase 3 Consolidado 1
1.1 Direção acadêmica (com sanitário) 50 50
1.2 Secretaria de graduação (alunos) 200 200 400
1.3 Secretaria de pós-‐graduaçao 50 100 150
1.4 Setor de estágios 50 50
1.5 Direção administrativa (com sanitário) 50 50
1.6 Divisão de recursos humanos 50 50
1.7 Divisão de compras 50 50
1.8 Divisão de controladoria 25 25
1.9 Divisão de infraestrutura e imóveis 25 25
1.10 Divisão de gestão ambiental 25 25
1.11 Divisão de gestão de material 25 25
1.12 Divisão de serviços 25 25
1.13 Divisão de convênios e contratos 25 25
1.14 Setor de Protocolo 25 25
1.15 Setor de Patrimônio 25 25
1.16 SESMT (Saúde do trabalhador) 25 25
1.17 Copa / Refeitorio Administração 100 100 200
1.18 Ampliação área administrativa 200 200
1.19 Arquivos e áreas técnicas 100 100 200
1.20 Almoxarifado administrativo 50 50 100
1.21 Depósito de materiais de limpeza (DML) 50 50 100
1.22 Núcleo de apoio ao estudante 100 100 200
1.23 Sanitários 100 50 150
1.24 Circulação (estimada/variável) 300 200 500
Subtotal de área construída 1.525 0 1.150 2.675
2
2.1 Salas de aula para 25 alunos (50m2) 300 300 300 900 2.2 Salas de aula para 50 alunos (90 m2) 1.350 1.350 1.350 4.050 2.3 Salas de aula para 75 alunos (120 m2) 1.200 1.200 1.200 3.600 2.4 Salas de aula para 100 alunos (150 m2) 600 600 600 1.800 2.5 Anfiteatro para 200 lugares (300 m2) 300 300 300 900
2.6 Sanitários 300 300 300 900
2.7 Circulação (estimada/variável) 608 608 608 1.823
Subtotal de área construída 4.658 4.658 4.658 13.973
3
3.1 Laboratórios de ensino (100m2) 500 500 500 1.500
3.2 Ateliês/estudios/oficinas (200m2) 400 400 400 1.200
3.3 Laboratórios de informática (100m2) 200 200 200 600
3.4 Áreas técnicas de apoio 200 200 200 600

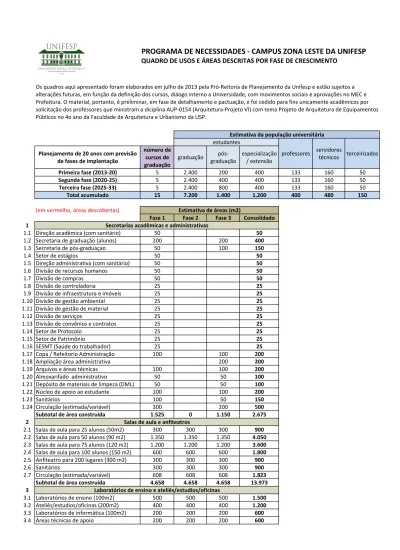

PROGRAMA DE NECESSIDADES -‐ CAMPUS ZONA LESTE DA UNIFESP
QUADRO DE USOS E ÁREAS DESCRITAS POR FASE DE CRESCIMENTO
Estimativa da população universitária estudantes
professores servidores técnicos terceirizados Os quadros aqui apresentado foram elaborados em julho de 2013 pela Pró-‐Reitoria de Planejamento da Unifesp e estão sujeitos a alterações futuras, em função da definição dos cursos, diáogo interno a Universidade, com movimentos sociais e aprovações no MEC e Prefeitura. O material, portanto, é preliminar, em fase de detalhamento e pactuação, e foi cedido para fins unicamente acadêmicos por solicitação dos professores que ministram a diciplina AUP-‐0154 (Arquitetura-‐Projeto VI) com tema Projeto de Arquitetura de Equipamentos Públicos no 4o ano da Faculdade de Arquitetura e Urbanismo da USP.
Estimativa de áreas (m2) Secretarias acadêmicas e administrativas
Salas de aula e anfiteatros
3.5 Almoxarifado / DML 200 200 200 600
3.6 Sanitários 100 100 100 300
3.7 Circulação (estimada/variável) 240 240 240 720
Subtotal de área construída 1.840 1.840 1.840 5.520
4
4.1 Laboratório de pesquisa tipo 1 (50 m2) 500 1.000 1.000 2.500 4.2 Laboratório de pesquisa tipo 2 (100 m2) 200 600 600 1.400
4.3 Laboratório multiusuários (100 m2) 200 600 600 1.400
4.4
Salas de reunião e teleconferência (30m2) 60 60 60 180 4.5 Centros/Núcleos de pesquisa (100 m2) 200 400 400 1.000
4.6 Área administrativa de pesquisa 100 100 100 300
4.7 Divisão de Tecnologia da Informação 200 100 100 400
4.8 Áreas técnicas de apoio à pesquisa 300 300 300 900
4.9 Copas-‐cozinha de apoio (30m2) 60 120 120 300
4.10 Almoxarifado / DML 100 200 200 500
4.11 Sanitários 100 200 200 500
4.12 Circulação (estimada/variável) 303 213 213 729
Subtotal de área construída 2.323 3.893 3.893 10.109
5
5.1 Espaço de acesso e guarda-‐volumes 100 100
5.2 Balcão de atendimento 50 50
5.3 Setor de consulta digital 100 100 200
5.4 Setor de estudo em grupo 300 300 600
5.5 Setor de estudo individual 200 200 400
5.6 Acervo de periódicos 200 200
5.7 Acervo principal 1.500 1.500 3.000
5.8 Videoteca 200 200
5.9 Salas de projeção de vídeo (30 m2 cada) 90 90 180
5.10 Mapoteca (mapas e plantas) 100 100 200
5.11 Direção biblioteca 50 50
5.12 Administração 100 100
5.13 Setor de catalogação 50 50
5.14 Setor de restauro 50 50
5.15 Setor de livros raros 50 50
5.16 Reserva técnica 200 200
5.17 Copa cozinha para funcionários 50 50
5.18 Sanitários para funcionários 20 20
5.19 Sanitários para usuários (no espaço de acesso) 50 50
5.20 Circulação (estimada/variável) 300 100 400
Subtotal de área construída 3.760 0 2.390 6.150
6
6.1 Salas para dois professores cada (20m2) 1.340 1.340 1.340 4.020
6.2 Secretaria por curso/depto (40m2) 200 200 200 600
6.3 Sala de chefia de depto. e coord. de curso (30m2) 150 150 150 450 6.4 Salas de reunião e teleconferência (20m2
a 40m2) 160 160 160 480
6.5 Áreas técnicas de apoio 200 200 200 600
6.6 Copa cozinha para professores 50 50 50 150
6.7 Sanitários 100 100 100 300
6.8 Circulação (estimada/variável) 330 330 330 990
Subtotal de área construída 2.530 2.530 2.530 7.590
7
7.1 Acesso e caixa 100 100
7.2 Área do buffet 50 50 100
7.3 Salão do refeitório 500 1.000 1.500
7.4 Área de recepção de alimentos e pré-‐
lavagem e controle de matéria-‐prima 50 50
7.5 Armazenagem Câmara-‐fria 25 25
7.6 Armazenagem Despensa seca 25 25
7.7 Pré-‐Preparo (Sucos e sobremesas; cereais e massas; vegetais; carnes) 75 75 Setor de pesquisa e tecnologia (laboratórios, núcleos, centros etc)
Biblioteca central
Salas de professores, departamentos e reuniões
7.8 Cocção 100 100
7.9 Higienização de utensílios da cozinha 50 50
7.10 Higienização de utensílios do refeitório 50 50
7.11 Armazenamento de resíduos para dispensa 20 20
7.12 Sanitários e Vestiários (funciónarios apenas do restaurante) 100 100
7.13 Depósito de materiais de limpeza 50 50
7.14 Sanitários (usuários do refeitório) 50 50
7.15 Circulação (estimada/variável) 200 200
Subtotal de área construída 1.445 1.050 0 2.495
8
8.1 Praças cobertas e marquises 1.000 1.000 1.000 3.000
8.2 Centros acadêmicos (50 m2 cada) 250 250 250 750
8.3 Atléticas (50 m2 cada) 250 250 250 750
8.4 Coletivos (50 m2 cada) 150 150 150 450
8.5 Café 1 (Preparo, Balcão e Mesas) 300 300
8.6 Café 2 (Preparo, Balcão e Mesas) 300 300
8.7 Café 3 (Preparo, Balcão e Mesas) 300 300
8.8 Reprografia (xerox) 50 50 50 150
8.9 Papelaria 50 50
8.10 Livraria 200 200
8.11 Caixa eletrônico 20 20
8.12 Sanitários 100 100 100 300
Subtotal de área construída 2.370 2.100 2.100 6.570
9
9.1 Acesso 100 100
9.2 Salas expositivas 800 800
9.3 Administração 50 50
9.4 Mini-‐auditório e Sala de projeções (200 pessoas) 300 300
9.5 Áreas técnicas e oficinas 200 200
9.6 Reserva técnica de guarda de acervo 200 200
9.7 Sanitários 50 50
9.8 Circulação (estimada/variável) 200 200
Subtotal de área construída 0 0 1.900 1.900
10
10.1 Hall e bilheterias 600 600
10.2 Platéia 1.200 1.200
10.3 Balcões 400 400
10.4 Palco e coxias 200 200
10.5 Camarins 200 200
10.6 Duas salas de ensaios 200 200
10.7 Áreas tecnicas de som e luz 50 50
10.8 Oficina de cenários 100 100
10.9 Oficina de figurinos 50 50
10.10 Administração do teatro 50 50
10.11 Almoxarifado / DML 100 100
10.12 Sanitários para o público 200 200
10.13 Circulação (estimada/variável) 350 350
Subtotal de área construída 0 3.700 0 3.700
11
11.1 Quadras poliesportivas e aparelhos descobertos 2.000 2.000
11.2 Piscina semiolímpica 500 500
11.3 Ginásio coberto 1.500 1.500
11.4 Academia 200 200
11.5 Vestiários 200 200
11.6 Praças descobertas 10.000 10.000
11.7 Bosque com quiosques e trilhas (APP) 40.000 40.000
11.8 Áreas verdes pouco aproveitáveis (taludes) 20.000
Subtotal de área construída 0 2.400 0 2.400
12
Áreas de convivência, áreas estudantis e serviços
Museu universitário e sala de cinema
Teatro central para 800 lugares
Área de esportes e praças descobertas
12.1 90 Apartamentos para 2 estudantes
(40m2) 1.200 1.200 1.200 3.600
12.2 90 Apartamentos para 4 estudantes
(60m2) 1.800 1.800 1.800 5.400
12.3 60 Apartamento para estudante c/ família (60m2) 1.200 1.200 1.200 3.600
12.4 Áreas de convivência 500 500 500 1.500
12.5 Lavanderia coletiva 100 100 100 300
12.6 Copa-‐Cozinha coletiva 200 200 200 600
12.7 Cineclube 200 200 200 600
12.8 Administração 50 50 50 150
12.9 Almoxarifado / DML 50 50 50 150
12.10 Sanitários nas áreas de convivência 50 50 50 150
12.11 Circulação (estimada/variável) 800 800 800 2.400
12.12 Creche / Ciranda infantil 400 400 400 1.200
Subtotal de área construída 6.550 6.550 6.550 19.650
13
13.1 Área social e recepção 200 200
13.2 Sala de estudos 50 50
13.3 Administração 50 50
13.4 4 Apartamentos para 2 professores (30 m2) 120 120
13.5 5 Apartamentos individuais (20m2) 100 100
13.6 Sanitários sociais 20 20
13.7 Circulação 80 80
Subtotal de área construída 0 0 620 620
14
14.1 Portaria acesso 1 (com sanitário) 50 50
14.2 Portaria acesso 2 (com sanitário) 50 50
14.3 Passarela e acesso de pedestre Jacu-‐Pessego 0
14.4 Circulações descobertas de pedestres
(estimado) 2.000 500 500 3.000
14.5 Circulações cobertas de pedestres
(estimado) 400 200 200 800
14.6 Bicicletários cobertos 100 100 100 300
14.7 Vias internas veiculares (estimado) 3.000
14.8 Estacionamento 1 (400 carros)* 12.500 12.500
14.9 Estacionamento 2 (400 carros)* 12.500 12.500
14.10 Estacionamento 3 (400 carros)* 12.500 12.500
14.11Área para Embarque e Desembarque de
passageiros 200 200 200 600
14.12 Pátios para carga e descarga 500 500 500 1.500
Subtotal de área construída 600 300 300 1.200
15
15.1 Almoxarifado central 200 200 400
15.2 Depósitos Central de material de limpeza (DML) 100 100 200
15.3 Vestiários de trabalhadores terceirizados 200 200 400
15.4 Área de descanso terceirizados 200 200 400
15.5 Refeitório terceirizados 200 200 400
15.6 Setor de manutenção central (oficina e
escritório) 200 200 400
15.7 Sala de setor de segurança 50 50 100
15.8 Sala do setor de limpeza 100 100 200
15.9 Sala do setor de motoristas 50 50 100
15.10 Sala de bombeiros 50 50 100
15.11Áreas Técnicas de Ar-‐Condicionado
Central (por andar-‐25m2-‐variável) 500 500 500 1.500
15.12 Cabine Primária de energia 50 50
15.13 Quadro Geral de Baixa Tensão (QGBT) 50 50
15.14 Geradores 50 50
15.15 Data center 50 50
15.16 Quadro Geral de Telecomunicações 25 25
Áreas técnicas centrais e de Setor de trabalhadores terceirizados Casa do professor visitante
15.17
Casa de bombas e Reservatórios de Água Inferior e Superior (torres) -‐ metragem
estimada (m3) 500 500 1.000
15.18Depósito de Resíduos (Infectantes; Químicos, Radiotivos, Comuns,
Perfurocortantes) 100 100 200
15.19 Depósito de lixo comum 50 50 100
15.20 Sanitários 50 50 100
Subtotal de área construída 2.575 500 2.350 4.425
TOTAL DE ÁREA CONSTRUÍDA 29.776 29.421 30.181 88.377
TOTAL DE ÁREAS DESCOBERTAS 90.200 13.700 13.700 117.600
* Estacionamento planejados originalmente para serem descobertos em razão de custo, mas podem ser feitas propostas para que parte deles seja em edificações garagem
