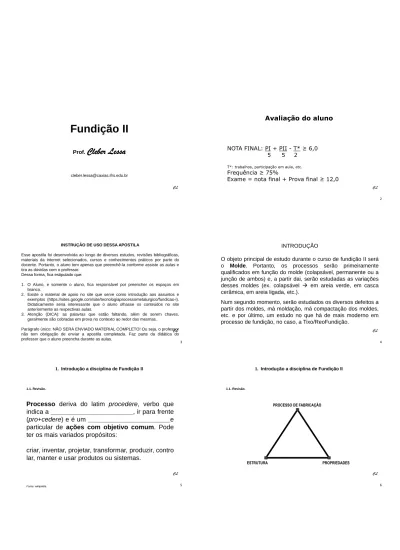

Fundição II
Prof.Cleber Lessa
Cleber Lessa
Cleber Lessa
Cleber Lessa
cleber.lessa@caxias.ifrs.edu.br
CL
NOTA FINAL: PI + PII - T* ≥ 6,0
5 5 2
T*: trabalhos, participação em aula, etc.
Frequência ≥ 75%
Exame = nota final + Prova final ≥ 12,0
CL 2
CL INSTRUÇÃO DE USO DESSA APOSTILA
Esse apostila foi desenvolvida ao longo de diversos estudos, revisões bibliográficas, materiais da internet selecionados, cursos e conhecimentos práticos por parte do docente. Portanto, o aluno tem apenas que preenchê-la conforme assiste as aulas e tira as dúvidas com o professor.
Dessa forma, fica estipulado que:
1. O Aluno, e somente o aluno, fica responsável por preencher os espaços em branco.
2. Existe o material de apoio no site que serve como introdução aos assuntos e exemplos (https://sites.google.com/site/tecnologiaprocessometalurgico/fundicao-i). Didaticamente seria interessante que o aluno olhasse os conteúdos no site anteriormente as respectivas aulas.
3. Atenção (DICA): as palavras que estão faltando, além de serem chaves, geralmente são cobradas em prova no contexto ao redor das mesmas. Parágrafo único: NÃO SERÁ ENVIADO MATERIAL COMPLETO! Ou seja, o professor não tem obrigação de enviar a apostila completada. Faz parte da didática do professor que o aluno preencha durante as aulas.
3
CL INTRODUÇÃO
O objeto principal de estudo durante o curso de fundição II será
o Molde. Portanto, os processos serão primeiramente
qualificados em função do molde (colapsável, permanente ou a junção de ambos) e, a partir dai, serão estudadas as variações desses moldes (ex. colapsável em areia verde, em casca cerâmica, em areia ligada, etc.).
Num segundo momento, serão estudados os diversos defeitos a partir dos moldes, má moldação, má compactação dos moldes, etc. e por último, um estudo no que há de mais moderno em processo de fundição, no caso, a Tixo/ReoFundição.
4
1.1. Revisão.
Processo deriva do latim procedere, verbo que
indica a _______________________, ir para frente
(pro+cedere) e é um _______________________e
particular de ações com objetivo comum. Pode
ter os mais variados propósitos:
criar, inventar, projetar, transformar, produzir, contro
lar, manter e usar produtos ou sistemas.
Fonte: wikipédia.
CL 1. Introdução a disciplina de Fundição II
5
1.1. Revisão.
CL
ESTRUTURA PROPRIEDADES
PROCESSO DE FABRICAÇÃO
1. Introdução a disciplina de Fundição II
1.1. Revisão. CL 7 1.1. Revisão. CL 8 1.1. Revisão. CL PROPRIEDADES DOS MATERIAIS: Mecânicas
resistência à tração, compressão, flexão resistência ao escoamento, à fluência, à fadiga ductilidade módulo de elasticidade resistência ao desgaste Físicas propriedades elétricas magnéticas térmicas ópticas densidade Químicas resistência à corrosão
1. Introdução a disciplina de Fundição II
9
1.1. Revisão.
CL PROPRIEDADES DOS MATERIAIS: Mecânicas
resistência à tração, compressão, flexão resistência ao escoamento, à fluência, à fadiga ductilidade módulo de elasticidade resistência ao desgaste Físicas propriedades elétricas magnéticas térmicas ópticas densidade Químicas resistência à corrosão
ESTRUTURA NOS MATERIAIS
•ESTRUTURA ATÔMICA •ESTRUTURA CRISTALINA •MICROESTRUTURA •MACROESTRUTURA
1. Introdução a disciplina de Fundição II
10
CL 1. Introdução a disciplina de Fundição II
Metalurgia do pó
Taplicada< Tfusão Taplicada > Tfusão Mecânicos (emprego de tensão) Metalúrgicos (emprego de temperatura) Tratamentos térmicos Usinagem Fundição Soldagem Lingotamento σσσσaplicada> σσσσruptura σσσσaplicada< σσσσruptura
Trefilação Laminação
Extrusão Forjamento 1.1. Revisão.
PROCESSOS DE FABRICAÇÃO MATÉRIA PRIMA METÁLICA.
1.1. Revisão.
• Recebimento de materiais e insumos de fundição; • Cálculo de Carga;
• Tipos de Fornos;
• Refratários utilizados em fundição; • Tratamento do banho líquido; • Ensaios do metal líquido; • Modelagem, Modelos, e matrizes;
• Moldagem, moldes mecanização das operações; • Macharia e processos especiais de moldagem...
CL 1. Introdução a disciplina de Fundição II
VÍDEO
CL 13
1.2. Introdução.
...Principais Processos Produtivos de Fundição.
Muitos processos produtivos de fundição são utilizados atualmente para a manufatura de metais, eles vão desde processos milenarmente conhecidos a técnicas produtivas modernas e muito apuradas: • Fundição em Areia (processo mais conhecido) • Fundição em Moldes Permanentes (Coquilhas) • Fundição Sob-Pressão (injeção de metais - die casting) • Fundição por Centrifugação (Tubos Fundidos) • Fundição de Precisão (Microfusão, Cera Perdida) • Fundição por Moldagem (em Gesso, Silicone)
• Fundição em Casca (Shell Molding) CL
14
1.2. Introdução.
Quem somos e para onde vamos?
Segundo o Conselho Nacional de Educação/MEC, o _______________é um profissional apto a desenvolver, de forma plena e inovadora, atividades em uma determinada modalidade profissional, porque possuem formação específica para aplicação, desenvolvimento, pesquisa
aplicada a inovação tecnológica e a difusão de
tecnologias, gestão de processos de produção de bens e
serviços e o desenvolvimento da capacidade
empreendedora.
CL 1. Introdução a disciplina de Fundição II
15
1.2. Introdução.
Quem somos e para onde vamos?
Sinônimo de ¹fazer: efectuar, elaborar, executar e realizar.
Sinônimo de ²conceber: compor, criar, imaginar e inventar. CL
1. Introdução a disciplina de Fundição II
Arte: sabe-se fazer (educação informal, prática) Técnica: sabe-se fazer, com destreza e precisão (escola técnica) Ciência: sabe-se como e porque ocorrem os fenômenos (universidade)
Tecnologia: sabe-se __________, com destreza, precisão e base científica (universidade tecnológica)
Engenharia: sabe-se ²conceber e _________, com destreza, precisão e base científica (universidade)
16
1.2. Introdução.
Saber __________, com destreza, precisão e base científica:
• Fundição em Areia
• Fundição em Moldes Permanentes (Coquilhas) • Fundição Sob-Pressão (injeção de metais - die casting) • Fundição por Centrifugação (Tubos Fundidos) • Fundição de Precisão (Microfusão, Cera Perdida) • Fundição por Moldagem (em Gesso, Silicone) • Fundição em Casca (Shell Molding)
CL 1. Introdução a disciplina de Fundição II
17
1.2. Introdução.
IMPORTÂNCIA DA FUNDIÇÃO
Praticamente todo produto metalúrgico
passa por um processo de fundição em
algum momento de sua produção.
CL 1. Introdução a disciplina de Fundição II
1.2. Introdução.
IMPORTÂNCIA DA FUNDIÇÃO
É a conformação de metais e ligas a partir do material líquido, vazado em moldes apropriados onde, ao solidificar-se, toma-lhe a forma; resultando em:
- produtos acabados (peças, componentes); - semi-acabados para processamento mecânico (tarugos, lingotes, chapas);
- matéria prima gusa, etc.. CL
19 1.2. Introdução. IMPORTÂNCIA DA FUNDIÇÃO Produtos acabados Lingotes, tarugos Produtos semi-acabados CL 20 1.2. Introdução. IMPORTÂNCIA DA FUNDIÇÃO CL 1. Introdução a disciplina de Fundição II
FUNDIÇÃO FUNDIÇÃO EXTRUSÃO ESTAMPAGEM TREFILAÇÃO 21 1.2. Introdução. IMPORTÂNCIA DA FUNDIÇÃO CL 1. Introdução a disciplina de Fundição II
22
1.2. Introdução.
IMPORTÂNCIA DA FUNDIÇÃO
CL 1. Introdução a disciplina de Fundição II
1.2. Introdução.
IMPORTÂNCIA DA FUNDIÇÃO
CL 1. Introdução a disciplina de Fundição II
1.2. Introdução.
IMPORTÂNCIA DA FUNDIÇÃO
CL
________________________
________________________
Metal líquido é vazado em um molde Toma a geometria do molde
É em seguida resfriado, solidificando É então retirado de dentro do molde Metal líquido é vazado em um molde Toma a geometria do molde
É em seguida resfriado, solidificando É então retirado de dentro do molde
25
1.2. Introdução.
“A fundição pode até parecer inicialmente um PROCESSO simples, sem grandes atrativos ou coisa que qualquer um sabe fazer. Isto é um engano. Trata-se de um processo apurado cheio de detalhes técnicos, que envolve engenharia aguçada e química avançada, onde o menor descuido pode condenar um lote inteiro de produção.”
Aplicação pura e simples do princípio de Arquimedes:
“o ________ toma a forma do_____
que o contém”
CL 26
1.2. Introdução.
Produção de peças pela____________
de _________________em ________...
Além de “___________” às peças
determina as suas ______________.
CL 1. Introdução a disciplina de Fundição II
27
1.2. Introdução.
CL O______________________da fundição é o de dar_____ _____________adequada ao metal, vertendo-o em estado líquido dentro de uma cavidade de um_____com a_____
desejada. O próprio molde___________do metal líquido e após a______________________se obtém a peça com as
________________ pretendidas (ou não).
1. Introdução a disciplina de Fundição II
28
1.3. Fatores determinantes para a escolha do PROCESSO.
Basicamente o que determina o melhor processo a ser adotado para confecção ou desenvolvimento de uma determinada peça, são os seguintes fatores:
• Peso da peça,
• Metal base envolvido (por exemplo, se ferrosos ou não-ferrosos), • Liga de determinado metal,
• Características metal-mecânicas exigidas, • Acabamento superficial desejado,
• Espessuras mínimas e máximas de cada parte ou parede da peça, • tolerâncias dimensionais exigidas,
• Ângulos desejados,
• Matrizes, ferramentas, moldes e/ou modelos necessários, • Tamanho da peça
• Formato geral da peça.
• Quantidade de peças que serão produzidas, • Capacidade de repetibilidade das peças,
• Custos operacionais envolvidos no processo escolhido.
CL 1. Introdução a disciplina de Fundição II
29
1.3. Fatores determinantes para a escolha do PROCESSO.
Aplicações fundição
• Parte de motores
• Turbinas hidráulicas e gás
• Equipamentos e ferramentas para a indústria mecânica
• Laminadores
• Hélices e âncoras de navios
• Válvulas de alta e baixa pressão
• Sapatas de freios
• Rodas de automóveis
• Artefatos para uso doméstico...
CL 1. Introdução a disciplina de Fundição II
MHRobert
1.3. Fatores determinantes para a escolha do PROCESSO.
Exemplos de peças fundidas
CL 31
1.3. Fatores determinantes para a escolha do PROCESSO.
Exemplos de peças fundidas
CL
Suporte da suspensão 6,5kg (A357, T5)
Carcaça Sistema ABS 150g
Carcaça Motor Elét. 330g
Carcaça Diferencial 500g 32
1.3. Fatores determinantes para a escolha do PROCESSO.
Exemplos de peças fundidas
CL 1. Introdução a disciplina de Fundição II
33
1.3. Fatores determinantes para a escolha do PROCESSO.
VANTAGENS DA FUNDIÇÃO SOBRE OUTROS PROCESSOS
Não há limite de peso Formas complexas Ampla gama de metais e ligas Versatilidade de produção Baixo custo
Elevada precisão dimensional e acabamento Obtenção de near net shape
Permite o controle de propriedades Utilização de sucatas
CL 1. Introdução a disciplina de Fundição II
30 mm
34
1.3. Fatores determinantes para a escolha do PROCESSO.
VANTAGENS DA FUNDIÇÃO SOBRE OUTROS PROCESSOS
DIMENSÕES: m A mm PESOS: ton A g TOLERÂNCIAS: 0,01 mm A 0,25 mm ACABAMENTO SUPERFICIAL: de 1 a 25 µµµµm CL 1. Introdução a disciplina de Fundição II
1.3. Fatores determinantes para a escolha do PROCESSO.
VANTAGENS DA FUNDIÇÃO SOBRE OUTROS PROCESSOS
Ex.: Convencional nNúmero de itens 147 nPrendedores 1363 nPeso 8 kg Fundido nNúmero de itens 40 nPrendedores 450 nPeso 5 kg Economia nCustos recorrentes 30% nTempo de montagem 80% CL 1. Introdução a disciplina de Fundição II
Porta rebitada
Porta fundida
1.4. Fatores Operacionais do PROCESSO.
• Insumos e matérias primas,
• Conhecimento dos equipamentos de fusão (fornos e dispositivos), • Conhecimento da matéria-prima a ser fundida,
• Formulação das ligas metálicas e uso correto dos elementos de liga, • Dinâmica de trabalho do metal fundido e elementos de liga , no forno,
• Limpeza do metal líquido, no forno (retirada de escória e impurezas),
• Conhecimento sobre gases envolvidos no processo de fundição (bolhas), • Temperaturas de fusão (do metal e das ligas),
• Temperatura de vazamento do metal,
• Velocidade de vazamento do metal,
• Fluidez,
• Escoamento,
• Processos Produtivos ou de Fabricação,
• Conhecimento sobre modelos de fundição (modelagem), • Conhecimento sobre moldes de fundição (moldagem), • Conhecimento sobre canais de alimentação e canais de ataque, • SOLIDIFICAÇÃO,
• Temperatura de solidificação do metal,
• Velocidade de solidificação do metal (Taxa de resfriamento),
• Tempo de Solidificação,
• Contração metálica,
• Transferência MASSA E CALOR (metal para o molde e molde para o meio),
• Extração da peça do molde,
• Retirada de canais de alimentação e ataque,
• Rebarbação,
• Acabamento superficial,
CL 37
Fluxograma do Processo de Fusão:
RECEBIMENTO DA MATÉRIA PRIMA CÁLCULO DE CARGA PREPARAÇÃO DA CARGA (carregamento) FUSÃO DA CARGA CONTROLE COMP. QUIM. E TEMPERATURA VAZAMENTO 2.1. Fusão. CL 38 2.1. Fusão.
O que é a prática de fusão?
Operação que tem como função levar uma dada massa_______de metal, com________________ específica, para uma dada_________________de vazamento numa velocidade de fusão desejada e com______________econômica.
CL 2. Processos que utilizam moldes colapsáveis
39 2.1. Fusão. •Fusão •Transferência •Inoculação •Vazamento...
•...continuação do processo numa fábrica...
•Desmoldagem
•Separação do sistema de canais
•Retorno do sistema de canais
CL 2. Processos que utilizam moldes colapsáveis
40
Silos dos elementos de liga. Baias de Matéria-prima.
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
41
Carregamento dos fornos Preparação de carga
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
Fornos Fusores Espectrômetro
CL
2.2. Etapas de uma Fábrica.
43
2.2. Etapas de uma Fábrica.
Carregamento da panela CL
44
Fechamento de molde Moldagem mecanizada
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
45
Alimentando colocador de machos
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
46
Forno Vazador automático Vazamento manual
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
Desmoldagem linha vazamento automático Desmoldagem Linha Vazamento Manual CL 2. Processos que utilizam moldes colapsáveis
Carregamento Jato de Granalhas
CL
2.2. Etapas de uma Fábrica.
49
Gancheiras com tampas para jateamento Gancheiras com carcaças
jateadas
CL
2.2. Etapas de uma Fábrica.
50
Mesa giratória Mesa contínua
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
51
Retirada de peças das gancheiras Tanque de Pintura
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
52
Expedição
CL 2. Processos que utilizam moldes colapsáveis
2.2. Etapas de uma Fábrica.
53
2.3. Divisão.
Os processos de fundição podem ser classificados
de acordo com o material empregado na fabricação
do molde, em:
1. Moldes Colapsáveis
2. Moldes permanentes (coquilhas) 3. Moldes semi-permanentes
CL 2. Processos que utilizam moldes colapsáveis
2.3. Divisão.
MOLDES COLAPSÁVEIS
“Processos que utilizam moldes de material refratário.” Os moldes são quebrados para a retirada do fundido. Cada molde se presta a somente __________________. O material do molde pode, dependendo do processo, ser recuperado para a construção de outro molde, após desmoldagem da peça.
Podem ser fabricadas _______________________________ ________________,(várias cavidades a serem preenchidas). CL
55
2.3. Divisão.
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL Areias + ligantes simples
Areias + ligantes orgânicos
56
2.3.1. Areia Verde.
RESUMO
• Processo mais popular - cerca de______(em volume de metal líquido) da produção de fundidos;
• Baixo custo;
• Amplamente utilizado tanto para pequenas quanto elevadas produções;
• Elevada versatilidade quanto ao peso (de poucas gramas até dezenas de toneladas);
• Utilizado para ligas ferrosas e não ferrosas.
CL 2. Processos que utilizam moldes colapsáveis
57
2.3.1. Areia Verde.
Porque areia verde?
- A areia é dita verde em função do vazamento do
metal ocorrer num molde contendo ____________
______ (não necessita de secagem) e sem ______
de cura;
- Processo de moldagem areia verde é o ________
simples e_____utilizado para produção de fundidos
em aço, ferro fundido e ligas de não ferrosos;
CL 2. Processos que utilizam moldes colapsáveis
58
2.3.1. Areia Verde.
Composição da mistura:
- Areia de sílica (de __________________);
- Argila ou bentonita (_____no sistema e ___na areia nova); - Mogul ou amido de milho (__________sobre areia); - Pó de carvão (_______________sobre bentonita); - Serragem (_______________sobre areia); - Água (_________________sobre areia).
CL 2. Processos que utilizam moldes colapsáveis
2.3.1. Areia Verde.
Composição da mistura:
•Argila e água:
CL 2. Processos que utilizam moldes colapsáveis
água penetra na superfície dos grãos de argila, formando______ __________envolvendo esses grãos.
torna-a
______
e
permite
moldagem
.2.3.1. Areia Verde.
Equipamentos de moldagem:
•Soquetes
e
marteletes
pneumáticos
para
moldagem manual;
•Máquina de impacto + compressão;
•Máquinas de alta pressão e alta velocidade.
CL 61
2.3.1. Areia Verde.
Vantagens do processo:
Grande
__________
como processo de fundição;
Moldagem pode ser manual, mecanizada ou
automatizada;
Permite fácil
___________
da areia;
Padrões variados de acabamento (_____________
__________) e tolerância dimensional (_________
____________________);
Processo muito econômico.
CL 62
2.3.1. Areia Verde.
Desvantagens ou limitações do processo:
Fundidos
de
geometria
complicada
não
são
adequados para este processo;
O acabamento superficial e a precisão dimensional
diminui com o aumento do peso da peça;
Peças grandes exigem areia muito resistente para
evitar deformação e erosão do molde, o que
inviabiliza o processo;
CL 2. Processos que utilizam moldes colapsáveis
63
2.3.1. Areia Verde.
Desvantagens ou limitações do processo:
Necessita de
_________
para controle constante
das propriedades da areia preparada;
Alta relação areia metal.
CL 2. Processos que utilizam moldes colapsáveis
64
2.3.1. Areia Verde.
Os componentes de uma areia de fundição:
areia que é o constituinte básico, no qual devem ser
considerados os característicos de pureza, granulometria (tamanho de grãos, distribuição granulométrica, dureza, forma dos grãos, integridade dos grãos, refratariedade, permeabilidade e expansibilidade;
argila, que constitui o aglomerante usual nas areias de
fundição sintéticas (especialmente preparadas);
carvão moído, eventualmente, para melhorar o
acabamento das peças fundidas; CL
2. Processos que utilizam moldes colapsáveis
65
2.3.1. Areia Verde.
Os componentes de uma areia de fundição:
dextrina, aglomerante orgânico, para conferir maior
resistência mecânica à areia quando secada (estufada);
farinha de milho gelatinizada (Mogul), que melhora a
qualidade de trabalhabilidade da areia;
breu em pó, também como aglomerante, que confere,
principalmente em areia seca, grande resistência mecânica;
serragem, eventualmente, para atenuar os efeitos da
expansão. CL
2. Processos que utilizam moldes colapsáveis
2.3.1. Areia Verde.
Confecção dos machos:
Para a confecção dos machos, as areias devem apresentar alta resistência depois de estufadas (secas), alta dureza, alta permeabilidade e inalterabilidade.
Os seus componentes, além da areia natural e água, incluem vários tipos de aglomerantes, entre os quais podem
ser citados o ___________________________
_____________________________________________, ________ etc.
Os machos são normalmente secados em estufa (estufados) entre ________________ºC.
CL 67
2.3.1. Areia Verde.
Procedimento: (de acordo com figuras seguintes)
• Preparo do modelo;
• Montagem de modelo na caixa de moldar;
• Preenchimento
da
caixa
com
a
areia
de
moldagem;
• Compactação da areia;
• Retirada do modelo;
• Montagem de machos, fechamento das partes
do molde;
Molde pronto para receber o metal líquido (V.F.1) CL
68
2.3.1. Areia Verde.
Esquema representativo de moldagem em caixa, com areia verde – peça sem macho
CL 2. Processos que utilizam moldes colapsáveis
69
CL 2. Processos que utilizam moldes colapsáveis
2.3.1. Areia Verde.
Esquema representativo de moldagem em caixa, com areia verde - peça com macho 70
CL 2. Processos que utilizam moldes colapsáveis
2.3.1. Areia Verde. 2.3.1. Areia Verde.
Procedimento DESMOLDAGEM, Rebarbação, Limpeza:
• Após determinado período de tempo em que a
peça se solidifica (depende do tipo de peça, do
tipo de molde e do metal) ela é retirada do molde
manualmente ou por processos mecânicos;
• Rebarbação - A rebarbação é a retirada dos
canais de alimentação, massalote e rebarbas
que se formam durante a fundição. Ela é
realizada quando a peça atinge temperaturas
próximas às do ambiente.
CL2.3.1. Areia Verde.
Procedimento DESMOLDAGEM, Rebarbação, Limpeza:
• Limpeza - A limpeza é necessária porque a peça
apresenta uma série de incrustações da areia
usada na confecção do molde. Geralmente ela é
feita por meio de jatos abrasivos, granalhas...
CL 73
2.3. Divisão.
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL Areias + ligantes simples
Areias + ligantes orgânicos
74
2.3.2. Areia Seca.
RESUMO
Processo semelhante ao processo de fundição em
areia verde. Umidade inicial em geral é ________à
da Verde.
Diferença: necessidade de secagem antes de
receber o metal líquido.
•Composição da areia: areia + ______________
________ que fornecem resistência mecânica após
secagem (ex. óleo de linhaça e mamona, derivados
de petróleo).
CL2. Processos que utilizam moldes colapsáveis
75
2.3.2. Areia Seca.
Confecção do molde≈ao processo de fundição em areia verde; exceto a etapa final ⇒ secagem em estufa (200-300°C).
Vantagens:
• Secagem _________________________pelo metal líquido; • Reduz teor de água no molde < possibilidades de defeitos
na peça fundida, ex.: porosidade;
• Aumentar a __________________________; • > estabilidade dimensional;
• Fornece fundidos de melhor qualidade que a fundição em
areia verde. CL
2. Processos que utilizam moldes colapsáveis
76
2.3.2. Areia Seca.
A necessidade de secagem (tempo de secagem é função de dimensões do molde) aumenta os custos do processo. _________: secagem superficial (1 a 3 cm junto à superfície interna do molde) com auxílio de secadores portáteis, lâmpadas, maçaricos ou elementos resistivos.
CL 2. Processos que utilizam moldes colapsáveis
Moldes
devem
receber
metal
líquido
________________________________
para evitar
drenagem de água das camadas externas para a
superfície interna do molde.
77
2.3.2. Areia Seca.
Utilização:
• Moldes c/ grandes dimensões (são _________________) secados com secadores portáteis;
• na confecção de machos;
• na moldagem por parte de ________________________ _____________;
Exemplos:
Peças grandes de grandes seções de parede, como cilindros de Laminação e engrenagens pesadas.
Desvantagem:
Mais custosa que a Verde.
CL 2. Processos que utilizam moldes colapsáveis
2.3. Divisão.
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL Areias + ligantes simples
Areias + ligantes orgânicos
79
2.3.3.Processo Silicato de Sódio (Na2SiO3)/CO2.
RESUMO
Conhecido desde o século passado;
Amplo uso comercial a partir dos anos 50;
Composição da areia: areia +
_______
+ ____.
CL 80
2.3.3. Processo Silicato de Sódio (Na2SiO3)/CO2.
Definição do processo:
Processo de moldagem e macharia que consiste na passagem de um ______________________________que atravessa a areia envolvida com silicato de sódio promovendo a cura, e com isso fornecendo rigidez ao molde.
Componentes do processo: - Areia seca;
- Silicato de sódio;
- Aditivos (pó de carvão, melaço, etc) - Gás CO2.
CL 2. Processos que utilizam moldes colapsáveis
81
2.3.3.Processo Silicato de Sódio (Na2SiO3)/CO2.
Processo bastante versátil:
⇒fabricação de moldes de pequenas, médias e grandes
dimensões;
⇒fornecem fundidos com boa qualidade superficial para ferrosos e não ferrosos;
⇒fornecem fundidos com alta precisão dimensional. Uso popular:
⇒na fabricação de machos;
⇒na fabricação de moldes que requeiram bom acabamento; ⇒na moldagem de peças grandes, por partes.
________________________________________________!
__________________________!
CL 2. Processos que utilizam moldes colapsáveis
82
2.3.3.Processo Silicato de Sódio (Na2SiO3)/CO2.
CONFECÇÃO DO MOLDE
⇒
Na
2O.2SiO
2(aglutinante) e H
2O (máx. 1%) são
misturados à areia;
⇒
A mistura é colocada sobre o modelo, utilizando
vibração para acomodação da areia (compactação leve,
manual ou vibração);
⇒
Gás CO
2é passado pelo interior da areia misturada
.CL 2. Processos que utilizam moldes colapsáveis
2.3.3.Processo Silicato de Sódio (Na2SiO3)/CO2.
Princípio _____________
O Processo é um fenômeno _____________ e pode ser descrito:
⇒Reação química de formação de ________, carbonato e bicarbonato de sódio;
⇒__________(desidratação) do silicato de sódio pelo CO2
seco;
⇒Secagem(___________) do silicato de sódio por difusão da umidade para a atmosfera.
CL 2. Processos que utilizam moldes colapsáveis
2.3.3.Processo Silicato de Sódio (Na2SiO3)/CO2.
_____________
:Envolve grãos de areia, fornecendo coesão e plasticidade.
_____________
:Fornece forte ligação e alta resistência mecânica ao molde.
Tempo de gaseificação determina a fração de sílica gel e de silicato vítreo e, portanto, as propriedades do molde. (V.F.2)
CL 85
2.3.3.Processo Silicato de Sódio (Na2SiO3)/CO2.
CL 1-diretamente sobre a areia 2-através da areia, usando uma sonda
3-na cavidade do molde 4-através do molde/modelo 5-em câmara evacuada 86
2.3.3. Processo Silicato de Sódio (Na2SiO3)/CO2.
Mecanismo de cura:
Reação química do gás CO2 com o silicato de sódio _________ a água da composição. A perda de água para o ambiente __________________efetivo ao molde ou macho. A areia deve:
Ser livre de _____________: argila, sujeira, pedras, etc. Ter baixa _____________, máxima de 1%;
Areia com T máx. _____________; Ter granulometria máx. _____________; Evitar teor de _____________.
CL 2. Processos que utilizam moldes colapsáveis
87
2.3.3. Processo Silicato de Sódio (Na2SiO3)/CO2.
Preparação da mistura:
Preferível misturador contínuo com bomba dosadora (pistão ou engrenagem);
Adição de 3 a 5% de silicato de sódio sobre a areia.
Moldagem/compactação:
- Manual;
- Mecanizada (sopro, impacto e compressão).
CL 2. Processos que utilizam moldes colapsáveis
88
2.3.3. Processo Silicato de Sódio (Na2SiO3)/CO2.
Métodos de gasagem:
- Por agulha;
- Por campânula;
- Pelo modelo.
CL 2. Processos que utilizam moldes colapsáveis
89
2.3.3. Processo Silicato de Sódio (Na2SiO3)/CO2.
Vantagens do processo:
- Processo requer pequeno investimento;
- Tempo de cura reduzido;
- Não necessita de estufa/calor para “curar”;
- Baixa evolução de gases;
- Boa precisão dimensional
.CL 2. Processos que utilizam moldes colapsáveis
2.3.3. Processo Silicato de Sódio (Na2SiO3)/CO2.
Desvantagens do processo:
-
Baixo tempo de estocagem dos moldes e machos
devido a alta higroscopia do processo;
- Processo caro para recuperação da areia;
- Baixa colapsibilidade.
CL 91 2.3. Divisão. • Areia verde • Areia seca• Processo silicato de Na/CO2
• Areia cimento
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL Areias + ligantes simples
Areias + ligantes orgânicos
92
2.3.4.Areia Cimento.
Equiparado com o Areia Seca, porém, com vantagem de dispensar
__________e________________________dos moldes; Uso comercial a partir dos anos 50;
Popular para moldes de grande porte, para ligas ferrosas; Mistura: 90% areia + 8-10% cimento + 4-8% água. Desnecessário:
⇒caixas de moldagem, somente molduras (a alta resistência do cimento sustenta o molde);
⇒elevada compactação. CL
2. Processos que utilizam moldes colapsáveis
93
2.3.4.Areia Cimento.
•
O modelo é retirado após cura parcial;•
O processo é lento (_____________
) dada a lenta secagem do cimento;• Fornecem moldes com elevada resistência mecânica e com reduzida colapsibilidade;
• Areias podem ser recuperadas (moinho de martelo), porém com perda total do aglomerante;
• Requer grandes áreas de secagem devido ao tempo;
• Para grandes peças: lingoteiras, hélices de navios, corpos de máquinas, operatrizes de prensas, construção naval. CL
2. Processos que utilizam moldes colapsáveis
94
2.3. Divisão.
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL 2. Processos que utilizam moldes colapsáveis
Areias + ligantes simples
Areias + ligantes orgânicos
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
O processo Shell é baseado no uso de uma mistura de
resina sintética com areia sobre uma placa metálica
aquecida, que forma uma casca de pequena espessura. O catalisador será o
_____________
.É um processo de fundição de precisão, utilizado para todos os tipos de metais e ligas, em que é possível obter peças com elevada precisão dimensional e de acabamento.
O
___________
das areias com resinas e a_______
a peças pequenas e médias são as maiores desvantagens desteprocesso. CL
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Foi primeiramente apresentado na Alemanha (nos anos
40); hoje é amplamente utilizado para os mais variados
produtos e ligas.
Mistura de moldagem:
areia ~100 AFS (__________) + resina (________)
Obs.: 150 AFS para detalhes, porém absorve muita resina. 75-90 AFS aço carbono. 150 AFS Ligas levesAs resina em geral são fenólicas.(V.F.3) CL 97
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
MÉTODOS DE MOLDAGEM
_____________:
•
A areia é mantida no interior de uma caixa;
•
O modelo é preso sobre a caixa que é então virada de
modo a deixar cair areia sobre o modelo.
CL 98
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
MÉTODOS DE MOLDAGEM
_____________:
• A areia é soprada para a cavidade entre modelo e placa de fechamento, produzindo uma casca de espessura uniforme e controlada (modelo e placa de fechamento aquecidas);
• Elevado custo (equipamentos);
• Justificável para grande quantidade de peças (dimensões médias/pequenas);
• Muito utilizado para confecção de machos.
CL 2. Processos que utilizam moldes colapsáveis
99
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Componentes da mistura: - Areia (_____________); - Resina fenólica;
- Conversor (hexametileno tetramina) responsável pela velocidade de cura da mistura;
- Lubrificante (estearato de cálcio) responsável pela fluidez da mistura.
CL 2. Processos que utilizam moldes colapsáveis
100
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Preparação da mistura:
- Misturador contínuo, pás ou mós;
- Adição de _____________de resina sobre a areia; - Adição de_____________de conversor sobre a resina; - Adição de _____________de lubrificante sobre a resina.
CL 2. Processos que utilizam moldes colapsáveis
101
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
MODELO
⇒metálico de alta qualidade e acabamento superficial; ⇒construído em materiais estáveis à temperatura de cura da resina (Al, aços);
⇒modelos em placas, em árvores contendo mais de uma cavidade – mais de uma peça pode ser feita em um único vazamento.
CL 2. Processos que utilizam moldes colapsáveis
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Etapas do processo:
1- Modelos de metal com canais e massalotes.
CL 103
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Etapas do processo:
2- Modelo fixo na placa de aquecimento (200 a 250 ºC).
CL 104
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Etapas do processo:
3- Placa e reservatório giram 180º para contato da areia com o modelo aquecido.
CL 2. Processos que utilizam moldes colapsáveis
105
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Etapas do processo:
4- Formação da casca no contorno do modelo com espessura 10 a 15mm (tempo 15 s).
CL 2. Processos que utilizam moldes colapsáveis
106
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Etapas do processo:
5- Cura da casca em estufa a 350 – 450ºC (2 a 3 min.).
CL 2. Processos que utilizam moldes colapsáveis
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Etapas do processo:
6- Extração da casca através de pinos extratores;
7- Fechamento das cascas com cola, grampos ou preenchimento de uma caixa metálica com material granulado;
8- Vazamento; 9- Desmoldagem.
CL 2. Processos que utilizam moldes colapsáveis
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Vantagens do processo:
• Elevada vida de _____________ (??) da mistura; • Excelente acabamento superficial, estabilidade
dimensional;
• Produz peças finas e de geometria complexa; • Baixa relação areia/metal;
• Baixa higroscopia. CL
109
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Desvantagens do processo:
• Alto custo inicial do ferramental;
• Somente pode ser utilizado ferramental metálico; • Limitação quanto ao tamanho e peso das peças; • Recuperação total da areia exige equipamentos
sofisticados e de alto custo.
CL 110
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
Não requer compactação da areia;
A resina da areia polimeriza com aquecimento, formando uma casca sobre o modelo, em tempos de 1 a 3 min;
Espessura da casca: suficiente para suportar pressão do líquido; valores típicos: 5 a 10 mm;
A casca é destacada do modelo, as partes são fechadas para montagem do molde, estando pronto para o vazamento do líquido;
CL 2. Processos que utilizam moldes colapsáveis
111
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
CL 2. Processos que utilizam moldes colapsáveis
Processo de moldagem em casca – Shell molding
112
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
CL 2. Processos que utilizam moldes colapsáveis
Processo de moldagem em casca – Shell molding
113
2.3.5. Moldagem em Casca - Processo Shell (shell molding)
CL 2. Processos que utilizam moldes colapsáveis
2.3. Divisão.
Areias + ligantes simples
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
Areias + ligantes orgânicos
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL 115
2.3.6. Resinas de cura a frio.
Revolucionaram a tecnologia de moldagem:
• Dispensam elevadas temperaturas
• Dispensam longos tempos de cura
Eliminam presença de gases provenientes da queima de componentes orgânicos (que requerem altas temperaturas para cura).
Ampla gama de processos (produtos) disponíveis, com diferentes denominações comerciais
Resinas polimerizam à temperatura ambiente, em presença de catalisador:
• Tempos da ordem de minutos ou segundos CL 116
2.3.6. Resinas de cura a frio.
Pep Set
Além da areia, utilizam-se ___________________ (Parte I e Parte II) para enrijecer o aglomerado, e um catalisador líquido, adicionado em uma das partes da resina para proporcionar um processo de cura mais lento, o que possibilita uma maior vida de ______________________de _____________pelo setor de moldagem.
As qualidades desse processo são um baixo odor, boa fluidez da areia e possibilidade da utilização de areia recuperada.
O acabamento do molde é grosseiro quando comparado com cold box.
CL 2. Processos que utilizam moldes colapsáveis
117
2.3.6. Resinas de cura a frio.
Pep Set
A velocidade de cura é em função do tipo e quantidade de catalisador utilizado.
Componentes do processo: - Areia seca;
- Resina parte I; - Resina parte II;
- Catalisador (
_____________
).CL 2. Processos que utilizam moldes colapsáveis
118
2.3.6. Resinas de cura a frio.
Cold Box – Caixa Fria
Da mesa forma, se utiliza _____________ e __________de resina. Todavia, o catalisador não é misturado na forma líquida, e sim, é gasado após a mistura da resina com a areia. Ao final da aplicação do catalisador, o molde já está com a resistência necessária para ser vazado o metal. Diferentemente do Pep Set, é necessário o uso de areia ___________________ (__________________________). Seu acabamento é____________que no processo anterior, entretanto, neste é liberado odor e fumaça muito fortes.
CL 2. Processos que utilizam moldes colapsáveis
2.3.6. Resinas de cura a frio.
Cold Box – Caixa Fria
A velocidade de cura é em função do tipo e quantidade de catalisador utilizado.
Componentes do processo: - Areia seca;
- Resina parte I; - Resina parte II;
- Catalisador (
_____________
).CL 2. Processos que utilizam moldes colapsáveis
2.3.6. Resinas de cura a frio.
• Ambas utilizam modelos de madeira;
• Fornecem moldes de elevada resistência e de alta colapsabilidade, sem necessidade de elevado grau de compactação;
• Fornecem excelente precisão dimensional e acabamento superficial;
• Excelente para produção em grande escala (rapidez).
Moldes manuseáveis, úteis para: Moldagem por partes;
Moldes de grandes dimensões e geometria complexa. CL 121
2.3.6. Resinas de cura a frio. Mecanismo de cura:
• AREIA+ RESINA (I e II) + CATALISADOR
• Moldagem convencional
• Reação de polimerização imediata
• Tempo de cura: depende do tipo e % de resina/catalisador
• Moldes de alta resistência e boa colapsabilidade
• Areias recuperáveis
• Conhecidos como___________________________ Reação química da RESINA parte I com um reagente que é a RESINA parte II;
A reação é acelerada pelo CATALISADOR.
CL 122
2.3.6. Resinas de cura a frio.
Preparação da mistura:
Preferível ________________com bomba dosadora (pistão ou engrenagem);
Adição de 0,5 A 0,8% de cada parte de RESINA sobre a AREIA;
Adição de 5 a 20% de catalisador sobre o bolo. Moldagem/compactação:
Manual;
Mecanizada (vibração).
CL 2. Processos que utilizam moldes colapsáveis
123
2.3.6. Resinas de cura a frio.
Vantagens do processo:
•
Utilizado para qualquer tamanho de peça,
principalmente peças grandes (200t);
•
Boa precisão dimensional;
•
Não necessita de _____ ou calor para promover
a cura;
•
Bom acabamento superficial;
•
Permite trabalhar com baixa relação areia metal;
•
Ótima colapsibilidade.
CL 2. Processos que utilizam moldes colapsáveis
124
2.3.6. Resinas de cura a frio.
Desvantagens do processo:
•
Para produção seriada apresenta tempo de cura
elevada;
•
Custo elevado da resina e catalisador;
•
Recuperação total da areia exige equipamentos
sofisticados e de alto custo;
•
Muita geração de fumaça durante o vazamento
nos moldes.
CL2. Processos que utilizam moldes colapsáveis
125
2.3.6. Resinas de cura a frio.
CL 2. Processos que utilizam moldes colapsáveis
RESINAS CATALISADORES
FURÂNICAS ÁCIDOS
FENÓLICAS ÉSTERES, SULFÔNICOS ALQUÍDICO-URETANAS AMINO-ÁCIDOS
2.3. Divisão.
Areias + ligantes simples
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
Areias + ligantes orgânicos
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA CL 127 2.3.7. Molde cheio. COMO MOLDAR? CL 128 2.3.7. Molde cheio.
Conhecido como fundição em molde
___________
ou
processo EPC - Evaporative pattern casting.
Modelo é feito em material
_____________
a uma
temperatura menor que a temperatura de fusão do
metal:
•
Poliestireno;
•
ou polimetil-metacrilato expandidos.
CL 2. Processos que utilizam moldes colapsáveis
129
2.3.7. Molde cheio.
CL 2. Processos que utilizam moldes colapsáveis
130
2.3.7. Molde cheio.
CONFECÇÃO DOS MODELOS:
Usinagem de blocos (caso de grandes dimensões e baixa
produção);
Moldagem de grânulos pré-expandidos em moldes
metálicos;
Aquecimento com vapor ou água quente
→
grânulos
se expandem e se ligam tomando a forma do molde;
CL 2. Processos que utilizam moldes colapsáveis
2.3.7. Molde cheio.
CONFECÇÃO DOS MODELOS:
Modelo já deve conter
______________________;
Modelo é recoberto com
__________________;
Pintura constitui a superfície interna do molde
→
previne
queda de grãos de areia, controla a taxa de saída de
gases e o acabamento da peça e deve ter, portanto, sua
espessura rigidamente controlada.
CL 2. Processos que utilizam moldes colapsáveis
2.3.7. Molde cheio.
CONFECÇÃO DOS MOLDES:
Areia seca de alta fluidez, sem ligantes, é colocada sobre
o modelo;
Aplica-se somente
_______. Não há compactação.
VAZAMENTO:
O metal é vazado diretamente________________:
Essencial o controle do tempo de vazamento para evitar
colapso do molde;
É essencial que a areia tenha permeabilidade adequada,
respiros devem ser previstos.
CL133
2.3.7. Molde cheio.
CARACTERÍSTICAS
Processo permite geometrias complexas;
Alta precisão dimensional;
Ausência de defeitos de linhas de partição de moldes;
Ausência de retenção de ar;
Adequado para pequena e grande produção de ferrosos
e não ferrosos:
•
Peso 0,5 a 25 kg
•
Paredes com seções até 3,5 mm
CL134
2.3.7. Molde cheio.
(V.F.4)
CL 2. Processos que utilizam moldes colapsáveis
135
2.3.7. Molde cheio.
CL 2. Processos que utilizam moldes colapsáveis
136
2.3. Divisão.
Areias + ligantes simples
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
Areias + ligantes orgânicos
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL 2. Processos que utilizam moldes colapsáveis
137
2.3.8. Moldagem a Vácuo.
Apresentado no japão nos anos 70
Modelo é feito em madeira, plástico ou metal,
montado em caixas de moldar ocas, conectadas à
bomba de vácuo.
Confecção dos moldes:
Modelo é revestido com película de plástico vácuo
é
aplicado
na
caixa
de
moldar,
provocando
aderência do plástico ao modelo (vácuo de 0,5 bar
ou 5.10
-3kgf/mm
2CL 2. Processos que utilizam moldes colapsáveis
2.3.8. Moldagem a Vácuo.
•
Utilizado para metais ferrosos e não ferrosos na
fundição de peças com pesos de 100-2500 kg e
reduzida espessura de parede ~ 3 mm;
•
Processo facilmente automatizável;
•
Processo bastante versátil: pequenas e grandes
produções, para pequenas e grandes peças.
CL 139
2.3.8. Moldagem a Vácuo.
PROCESSAMENTO
Areia seca, de reduzida granulometria, sem aglomerantes, é colocada sobre o modelo revestido com plástico (vácuo é mantido).
Vibração para acomodação da areia; Areia é recoberta com película de plástico;
Vácuo é feito na caixa contendo areia, produzindo compactação; Ar é injetado no modelo - a película se desprende do modelo, constituindo o molde;
Partes do molde são montadas e é feito o vazamento.
CL 140
2.3.8. Moldagem a Vácuo.
VAZAMENTO:
Metal é vazado diretamente no molde durante vazamento, ar sob pressão é mantido no interior do molde, para evitar colapso da areia;
Vácuo é mantido na areia;
Ar e gases são retirados do molde pela bomba de vácuo; Desmoldagem é imediata, bastando injetar ar no molde.
CL 2. Processos que utilizam moldes colapsáveis
141
2.3.8. Moldagem a Vácuo.
AREIAS UTILIZADAS:
De
reduzida
granulometria
para
prevenir
penetração de metal por ação do vácuo;
Prevenção da penetração de metal na areia pode
também ser feita com uso de pintura cerâmica
sobre o filme de plástico;
Modelos têm alta durabilidade pois não sofrem
erosão na moldagem.
CL 2. Processos que utilizam moldes colapsáveis
142
2.3.8. Moldagem a Vácuo.
Filmes de plásticos utilizados: Internamente (em contato com metal):
Plásticos de alta deformabilidade como copolímeros etil-acetatos, sendo o mais utilizado o etileno vinil acetato. Externamente (para recobrir a areia):
Podem ser filmes de menor custo como polietileno de baixa densidade.
Espessuras dos filmes: aproximadamente 0,006 mm.
CL 2. Processos que utilizam moldes colapsáveis
2.3.8. Moldagem a Vácuo.
Vantagens do processo:
• Menor custo do material de moldagem; • Maior vida de moldes;
• Não poluentes;
• Não ocorrem defeitos nos fundidos devidos a ingredientes voláteis na areia de moldagem;
• Areia 100% recuperável;
• Produz fundidos de boa precisão dimensional, bom acabamento;
• Produz fundidos livres de trincas e tensões residuais. CL 2. Processos que utilizam moldes colapsáveis
2.3. Divisão.
Areias + ligantes simples
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
Areias + ligantes orgânicos
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL 145
2.3.9. Moldes Congelados - Processo Effset.
Mistura de moldagem:
Areia + 2-6 % de água ou
Areia + 2-8% argila + 2-12% água
Técnica:Moldagem convencional;
Aplicação de _____________;
__________aumenta com o congelamento.
Colapso
da
areia
ocorre
após
formação
de
espessura de sólido suficiente para conter o metal
Desmoldagem espontânea
Areia ____________________
CL 146
2.3.9. Moldes Congelados - Processo Effset.
PROPRIEDADES DO MOLDE:
• Ótimas propriedades mecânicas - comparáveis
aos moldes obtidos por processo silicato de
sódio/co
2• Tempo de bancada pode ser da ordem de 1h
• Permeabilidade depende da ________________
• Permeabilidade é________a da areia verde e do
processo silicato de sódio/ co
2CL 2. Processos que utilizam moldes colapsáveis
147
2.3.9. Moldes Congelados - Processo Effset.
Processo desenvolvido na rússia, anos 70
CL 2. Processos que utilizam moldes colapsáveis
148
2.3.9. Moldes Congelados - Processo Effset.
APLICAÇÕES
•
Ligas ferrosas e não ferrosas
•
Peso de gramas até 80 kg
Exemplos:
ligas de Al (T
V~ 600-700
oc)
Ferro nodular (T
V~1400
oc)
Bronzes, aços, aços inox
CL 2. Processos que utilizam moldes colapsáveis
149
2.3.9. Moldes Congelados - Processo Effset.
QUALIDADE DO PRODUTO:
• Fundidos de boa qualidade superficial em ligas
de baixo ponto de fusão;
• Penetração de líquido no molde pode ocorrer em
caso de ligas de _____________;
• Estrutura
isotrópica,
não
ocorrem
zonas
coquilhadas ou colunares;
• Ação isolante do vapor na superfície do fundido.
CL 2. Processos que utilizam moldes colapsáveis2.3.9. Moldes Congelados - Processo Effset.
CL Estrutura isotrópica Estruturas anisotrópicas
Radial Unidirecional
151
2.3. Divisão.
Areias + ligantes simples
• Areia verde • Areia seca
• Processo silicato de Na/CO2
• Areia cimento
Areias + ligantes orgânicos
• Moldagem em casca (shell molding) • Resinas de cura a frio
Areias sem ligantes
• Molde cheio • Moldagem a vácuo • Moldes congelados
Outros refratários ≠≠≠≠areia
• Cera perdida • CLA
CL 152
2.3.10. Cera Perdida.
Também conhecido como: investment casting , lost wax, fundição de precisão, microfusão.
Já conhecido na china e egito há mais de 4.000 anos; Objetos decorativos (esculturas), __________, ornamentos; Ganha importância comercial a partir dos anos 40;
Componentes de precisão na industria aeronáutica; __________________________:
__________________________________________ CL 2. Processos que utilizam moldes colapsáveis
153
2.3.10. Cera Perdida.
Dos processos de fundição, este é um dos que possui maior aporte tecnológico, competindo com produtos usinados ou conformados a partir de pós. As etapas: fabricação do modelo em cera; revestimento do modelo; ESTUFAGEM (100 a 120°C por 24 a 48 h); CALCINAÇÃO do modelo (650 a 1000°C por 12 horas).
Por esse processo são produzidas palhetas de turbina, componentes de armas e próteses, entre outros. Os principais metais empregados são: aços, aços especiais e ligas de níquel e de titânio.
CL 2. Processos que utilizam moldes colapsáveis
154
2.3.10. Cera Perdida.
CL 2. Processos que utilizam moldes colapsáveis
Projeto do
modelo Injeção Modelo em cera
Árvore Banho de lama
Partículas Deceramento Cura da casca Fusão do metal Vazamento
2.3.10. Cera Perdida.
CL 2. Processos que utilizam moldes colapsáveis
Remoção do molde
Jato de areia Cortes e
2.3.10. Cera Perdida.
TÉCNICA:
• Modelo feito em cera, por injeção em molde metálico de elevada precisão;
• Várias unidades, dezenas de modelos são montados em um único canal central formando uma árvore;
• Árvore é mergulhada em pasta refratária Al2o3, Sio2, gesso, silicato de Zr e outros refratários de granulometria muito fina + ligantes à base de etil-silicatos, na-silicatos, sílica gel hidratada;
• Mistura refratária adere à cera;
• Uma Casca de superfície bastante lisa é formada. CL 157
2.3.10. Cera Perdida.
Conjunto é mergulhado em leito fluidizado:
Casca é revestida com grãos mais grosseiros de materiais refratários à base de zirconita e alumino-silicatos;
Secagem por aquecimento:
• Para desidratação da sílica gel;
• Casca rígida é formada - espessuras de 5-15 mm;
• Modelo + casca →t e pressão em autoclave;
• Cera é
____________
e gera a cavidade do molde.(V.F.5) CL
158
2.3.10. Cera Perdida.
CL 2. Processos que utilizam moldes colapsáveis
Modelos em cera
montados em árvore Aspecto da casca
159
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO
1. Matriz da peça/Injeção
2. Montagem em cachos (árvore em cera) 3. Revestimento Cerâmico
4. Deceragem 5. Calcinação 6. Fusão - Enchimento 7. Acabamento
8. Controle de qualidade e expedição
CL 2. Processos que utilizam moldes colapsáveis
160
2.3.10. Cera Perdida.
CL 2. Processos que utilizam moldes colapsáveis
161
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO
1. Matriz da peça/Injeção
Nas injetoras, são colocadas as ferramentas em
formato negativo das peças a serem produzidas, a
_______________na ferramenta onde permanece
tempo suficiente para garantir a desmodelagem.
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida. PREPARAÇÃO DA CERA CL 163 2.3.10. Cera Perdida. CANAL DE ALIMENTAÇÃO CL 164 2.3.10. Cera Perdida. INJEÇÃO DA CERA CL 2. Processos que utilizam moldes colapsáveis
165
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO 2. Montagem em cachos (árvore em cera)
(ÁRVORE EM CERA) os modelos em cera são
unidos a um_______que também é injetado cera, o
que da uma aparência de _________________.
CL 2. Processos que utilizam moldes colapsáveis
166
2.3.10. Cera Perdida.
MONTAGEM DA ÁRVORE
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
MONTAGEM DA ÁRVORE
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO 3. Revestimento Cerâmico
o cacho é levado para lavagem, para que limpe
totalmente a superfície do molde. Depois os
moldes seguem para um____________________,
mergulhados em uma lama cerâmica e areia fina,
esse procedimento cria uma parede resistente
mecanicamente e termicamente.
CL 169 2.3.10. Cera Perdida. REVESTIMENTO CERÂMICO CL 170 2.3.10. Cera Perdida. REVESTIMENTO CERÂMICO CL 2. Processos que utilizam moldes colapsáveis171
2.3.10. Cera Perdida.
REVESTIMENTO CERÂMICO
CL 2. Processos que utilizam moldes colapsáveis
172
2.3.10. Cera Perdida.
REVESTIMENTO CERÂMICO
CL 2. Processos que utilizam moldes colapsáveis
173
2.3.10. Cera Perdida.
REVESTIMENTO CERÂMICO
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
REVESTIMENTO CERÂMICO
CL 175
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO 4. Deceragem
Na secagem o molde é levado para um forno. A
cera, derrete e escorre pelos canais para um
recipiente coletor.
CL 176 2.3.10. Cera Perdida. DECERAGEM CL 2. Processos que utilizam moldes colapsáveis177
2.3.10. Cera Perdida.
DECERAGEM
CL 2. Processos que utilizam moldes colapsáveis
178
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO 5. Calcinação
____________________que melhora a resistência
mecânica e térmica dos moldes. Qualquer resíduo
remanescente de cera_____________.
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
CALCINAÇÃO
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO
6. Fusão – Enchimento
O metal liquido já pode ser vazado, que pela
gravidade irá preencher o molde todo formando
peças brutas. A casca cerâmica pode ser removida
_____________________________.
CL 181 2.3.10. Cera Perdida. FUSÃO-ENCHIMENTO CL 182 2.3.10. Cera Perdida. FUSÃO-ENCHIMENTO CL 2. Processos que utilizam moldes colapsáveis183
2.3.10. Cera Perdida.
FUSÃO-ENCHIMENTO
CL 2. Processos que utilizam moldes colapsáveis
184
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO 7. Acabamento
As peças são separadas por corte ou ponto de
quebra e recebem o acabamento específico.
CL 2. Processos que utilizam moldes colapsáveis
185
2.3.10. Cera Perdida.
ACABAMENTO
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
ACABAMENTO
CL 187
2.3.10. Cera Perdida.
PRINCIPAIS ETAPAS DO PROCESSO 8. Controle de qualidade e expedição
Ao
final
do
processo
a
peça
é
limpa
e
inspecionada, visual e dimensional, e expedida ao
cliente.
CL 188 2.3.10. Cera Perdida. CONTROLE QUALIDADE CL 2. Processos que utilizam moldes colapsáveis189
2.3.10. Cera Perdida.
CL 2. Processos que utilizam moldes colapsáveis
190
2.3.10. Cera Perdida.
CL 2. Processos que utilizam moldes colapsáveis
2.3.10. Cera Perdida.
Características de uma casca cerâmica • Curar após a cobertura total da árvore; • Não apresentar impurezas reativas com o metal; • Não apresentar alterações físicas acentuadas pela ação; • do calor do metal;
• Não devem trincar durante a desceragem e a sinterização; • Resistentes ao choque térmico;
• Resistentes à erosão durante o enchimento; • Colapsíveis após a solidificação do metal. Preenchimento:
• Gravidade • Centrifugação
Desmoldagem por _______________________;
CL 2. Processos que utilizam moldes colapsáveis
