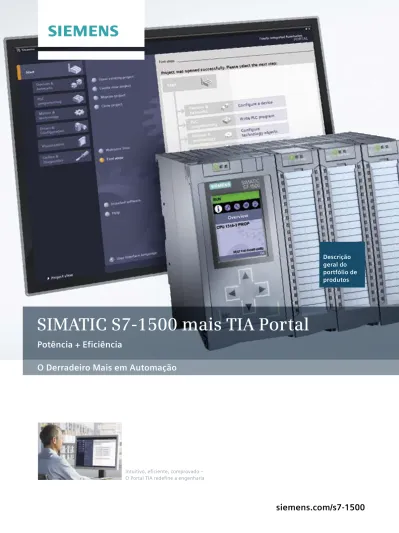

O Derradeiro Mais em Automação
SIMATIC S7-1500 mais TIA Portal
Potência + Eficiência
Intuitivo, eficiente, comprovado – O Portal TIA redefine a engenharia
SIMATIC S7-1500 – A mais alta eficiência
e máxima capacidade de utilização
para complexas tarefas de automação
SIMATIC S7-1500 mais TIA Portal
O controlador SIMATIC® S7-1500 define novos padrões
de performance do sistema e usabilidade. O que também
se aplica ao dois membros mais recentes da família de
controladores, o CPU 1511C e o CPU 1512C. Apesar do
seu tamanho reduzido, os Advanced Controller
particu-larmente compactos beneficiam do seu alto desempenho
e funções tecnológicas integradas – e complementam o
portfolio S7-1500. Simultaneamente, o Totally Integrated
Automation Portal (TIA Portal) define o tema eficiência
em engenharia, execução de projectos e operação.
Juntos o SIMATIC S7-1500 e o TIA Portal são uma equipa
imbatível. Eles garantem-lhe uma maior disponibilidade
e definem padrões para o futuro.
A integração contínua do controlador SIMATIC S7-1500
no TIA Portal permite o acesso a uma manutenção
conjunta de dados, um conceito de comando uniforme e
serviços centrais conjuntos e torna assim a utilização
de funções abrangentes mais fácil. O controlador é
montado e ligado de uma forma rápida e simples e, num
abrir e fechar de olhos, proporciona uma maior
produti-vidade com os seus tempos de reacção do sistema
cur-tos. Isto significa mais flexibilidade no manuseamento,
um Time to Market mais curto e um retorno de
investi-mento mais rápido.
Funcionalidade e desempenho escaláveis para
qualquer aplicação
O controlador SIMATIC S7-1500 suporta soluções de
automatização rentáveis, em cada caso individual, e
escaláveis em desempenho e funcionalidade. Ele
conti-nua com a funcionalidade, por ex., do SIMATIC S7-1200
mais simples. Isto garante-lhe processos uniformes e,
assim, a maior eficiência em engenharia, operação,
manutenção e durante a transição.
2
A Siemens oferece o controlador correcto para uma gama extremamente alta de requisitos de automação. A nova geração do contro- lador SIMATIC, englobando Controladores Básicos, Avançados, Distribuídos e de Software, deixa uma impressão duradoura com a sua escalabilidade e contínua funcionalidade.
Concebido com o TIA Portal
Complexidade de aplicação
Desempenho do sistema
Controlador avançado
SIMATIC S7-1500
Controlador de software
SIMATIC S7-1500
Controlador distribuído
SIMATIC ET 200SP CPU
Controlador básico
Portal de Automação Totalmente Integrado – a estrutura de engenharia comum
Pacotes de software
SIMATIC STEP 7 PROFESSIONAL V13 SP1 DVD 6ES7822-1AA03-0YA5
SIMATIC STEP 7 PROFESSIONAL V13 SP1 Descarregar 6ES7822-1AE03-0YA5
SIMATIC WinCC COMFORT V13 SP1 DVD 6AV2101-0AA03-0AA5
SIMATIC WinCC COMFORT V13 SP1 Descarregar 6AV2101-0AA03-0AH5
SIMATIC STEP 7 SAFETY ADVANCED V13 SP1 DVD 6ES7833-1FA13-0YA5 SIMATIC STEP 7 SAFETY ADVANCED V13 SP1 Descarregar 6ES7833-1FA13-0YH5
SINAMICS STARTDRIVE V13 SP1 6SL3072-4DA02-0XG0
Kit inicial
Kit inicial
Kit inicial SIMATIC S7-1500
Contém: STEP 7 Professional V13 SP1, licença de 365 dias, SIMATIC S7-1500 CPU 1511-1 PN,
SIMATIC Cartão de memória de 4 MB, módulo de entrada digital DI 16x 24 V CC, módulo de saída digital DO 16x 24 V CC/0,5 A ST
Calha de montagem de 160 mm, ficha dianteira, módulo de alimentação PM 70 W 120/230 V CA
Ligação SIMATIC TOP: módulo da ficha dianteira, ligação de pressão SIMATIC TOP: cabo de ligação
SIMATIC TOP: módulo de ligação de 3 fios Cabo Ethernet padrão CAT 5, chave de parafusos
6ES7511-1AK01-4YB5
Sistemas centrais
CPUs CPUs padrão CPU 1511-1 PN 6ES7511-1AK00-0AB0 CPU 1513-1 PN 6ES7513-1AL00-0AB0 CPU 1515-2 PN 6ES7515-2AM00-0AB0 CPU 1516-3 PN/DP 6ES7516-3AN00-0AB0 CPU 1517-3 PN/DP 6ES7517-3AP00-0AB0 CPU 1518-4 PN/DP 6ES7518-4AP00-0AB0 CPUs compactos CPU 1511C-1 PN 6ES7511-1CK00-0AB0 CPU 1512C-1 PN 6ES7512-1CK00-0AB0CPUs de avaria segura
CPU 1511F-1 PN 6ES7511-1FK00-0AB0 CPU 1513F-1 PN 6ES7513-1FL00-0AB0 CPU 1515F-2 PN 6ES7515-2FM00-0AB0 CPU 1516F-3 PN/DP 6ES7516-3FN00-0AB0 CPU 1517F-3 PN/DP 6ES7517-3FP00-0AB0 CPU 1518F-4 PN/DP 6ES7518-4FP00-0AB0
Módulos de interface
ET 200MP PROFINET IM 155-5 PN ST 6ES7155-5AA00-0AB0 IM 155-5 PN HF 6ES7155-5AA00-0AC0 PROFIBUSIM 155-5 DP ST (incl. Conector PROFIBUS) 6ES7155-5BA00-0AB0
Os actuais dados de encomenda, mais os termos de condição e venda poderão ser encontrados nos Catálogos ST 70 e ST 80/ST PC ou na Internet em
Módulos de E/S
E/Ss
Módulos de 35-mm de largura (sem ficha dianteira)
DI 16x 24 V CC HF 6ES7521-1BH00-0AB0 DI 32x 24 V CC HF 6ES7521-1BL00-0AB0 DI 16x 24 V CC SRC BA 6ES7521-1BH50-0AA0 DI 16x 230 V CA BA 6ES7521-1FH00-0AA0 DO 16x 24 V CC/0,5 A ST 6ES7522-1BH00-0AB0 DO 32x 24 V CC/0,5 A ST 6ES7522-1BL00-0AB0 DO 8x 24 V CC/2 A HF 6ES7522-1BF00-0AB0 DO 8x 230 V CA/2 A ST 6ES7522-5FF00-0AB0 DO 8x 230 V CA/5 A ST 6ES7522-5HF00-0AB0
DO 16x 230 V CA/1 A ST (Triac) 6ES7522-5FH00-0AB0
DO 16x 230 V CA/2 A ST (Relay) 6ES7522-5HH00-0AB0
AI 8x U/I/RTD/TC ST * 6ES7531-7KF00-0AB0
AI 8x U/I HS 6ES7531-7NF10-0AB0
AQ 4x U/I ST 6ES7532-5HD00-0AB0
AQ 8x U/I HS 6ES7532-5HF00-0AB0
F-DI 16x 24 V CC PROFIsafe 6ES7526-1BH00-0AB0
F-DO 8x 24 V CC / 2 A PPM PROFIsafe 6ES7526-2BF00-0AB0
Módulos de 25-mm de largura (inc. ficha dianteira)
DI 16x 24 V CC BA 6ES7521-1BH10-0AA0 DI 32x 24 V CC BA 6ES7521-1BL10-0AA0 DO 16x 24 V CC/0,5 A ST 6ES7522-1BH10-0AA0 DO 32x 24 V CC/0,5 A ST 6ES7522-1BL10-0AA0 DI 16x 24 V CC/DO 16x 24 V CC/0,5 A BA 6ES7523-1BL00-0AA0 AI 4x U/I/RTD/TC ST * 6ES7531-7QD00-0AB0 AO 2x U/I ST 6ES7532-5NB00-0AB0
AI/AO 4x U/I/RTD/TC / 2x U/I ST * 6ES7534-7QE00-0AB0
5
Comunicação
PtP CM PtP, RS232 BA 6ES7540-1AD00-0AA0 CM PtP, RS232 HF 6ES7540-1AD00-0AB0 CM PtP, RS422/485 BA 6ES7541-1AB00-0AA0 CM PtP, RS422/485 HF 6ES7541-1AB00-0AB0Módulos de comunicação para comunicação ponto a ponto ou multiponto com os protocolos Freeport, 3964(R), Modbus RTU ou USS. São suportadas taxas de transferência de até 115,2 kbit/s.
PROFIBUS
Módulo de comunicação CM 1542-5 PROFIBUS 6GK7542-5DX00-0XE0
Processador de comunicações CP 1542-5 PROFIBUS 6GK7542-5FX00-0XE0 Módulos de comunicação para PROFIBUS com função de DP principal ou DP secundário (CP/CM)
e estrutura de maior quantidade, assim como encaminhamento de conjunto de dados (CM).
Ethernet
Ethernet industrial CP 1543-1 6GK7543-1AX00-0XE0
Módulo de comunicação PROFINET CM 1542-1 6GK7542-1AX00-0XE0
Módulos de comunicação para Ethernet industrial com Segurança Integrada através de VPN e firewall (CP), ou para interfaces adicionais PROFINET (CM).
Módulos de tecnologia
Módulos de tecnologia
MTs
Contagem de MT 2x 24 V 6ES7550-1AA00-0AB0
MT PosInput 2 6ES7551-1AB00-0AB0
Temporizador de MT DIDO 16x 24 V 6ES7552-1AA00-0AB0
Módulos para funções de contagem até 200 kHz ou 1 MHz, com funções de medição para frequência, duração de período ou velocidade, para detecção de posição com sensores de valor absoluto ou incremental, assim como realização de unidades de controlo de cames ou tempos de reacção particularmente precisos.
6
Fonte de alimentação e cablagem do sistema
Carga de PM da actual alimentação
PM 70 W, 120/230 V CA 6EP1332-4BA00
PM 190 W, 120/230 V CA 6EP1333-4BA00
A carga da actual alimentação (PM) oferece 24 V de potência para módulos SIMATIC S7-1500 como CPU,
fontes de alimentação do sistema, circuitos de E/S dos módulos periféricos e, onde necessário, sensores e actuadores.
Fonte de alimentação do sistema PS
Fonte de alimentação do sistema 25 W, 24 V CC 6ES7505-0KA00-0AB0 Fonte de alimentação do sistema 60 W, 24/48/60 V CC 6ES7505-0RA00-0AB0 Fonte de alimentação do sistema 60 W, 120/230 V CA/CC 6ES7507-0RA00-0AB0 La fuente de alimentación de sistema (PS) proporciona la alimentación para los módulos S7-1500 a través del bus de fondo.
Cablagem do sistema de ligação SIMATIC TOP connect
Ligação totalmente modular: Conector frontal para módulos IO, cabos de ligação e módulos de ligação para a ligação de sensores / actuadores do campo.
Ligação flexível: Conector frontal com condutores individuais para a ligação de sensores / actuadores no armário de distribuição. Encontra mais informações e dados para encomenda do SIMATIC TOP connect no Siemens Industry Mall ou em http://www.siemens.com/simatic‐tc
SIPLUS extreme
Produtos ajustados individualmente, sistemas e soluções em torno da tecnologia de accionamento e automatização, para um funcionamento fiável sob condições de utilização de difíceis a extremas. Encontra informações sobre o SIPLUS extreme no Siemens Industry Mall ou em
http://www.siemens.com/siplus-extreme
Acessórios e peças sobresselentes
Acessórios
Calha de montagem, 160 mm (com orifício de perfuração) 6ES7590-1AB60-0AA0 Calha de montagem, 245 mm (com orifício de perfuração) 6ES7590-1AC40-0AA0 Calha de montagem, 482 mm (com orifício de perfuração) 6ES7590-1AE80-0AA0 Calha de montagem, 530 mm (com orifício de perfuração) 6ES7590-1AF30-0AA0 Calha de montagem, 830 mm (com orifício de perfuração) 6ES7590-1AJ30-0AA0 Calha de montagem, 2000 mm (sem orifício de perfuração) para auto-personalização 6ES7590-1BC00-0AA0 Elemento de ligação PE para calha de montagem de 2000 mm (peça sobresselente), 20 peç. 6ES7590-5AA00-0AA0 Ficha dianteira para módulos de 35-mm de largura; terminal do parafuso, 40 pinos 6ES7592-1AM00-0XB0 Ficha dianteira para módulos de 35-mm de largura; terminal de pressão, 40 pinos 6ES7592-1BM00-0XB0
Cartão de memória SIMATIC de 4 MB 6ES7954-8LC02-0AA0
Cartão de memória SIMATIC de 12 MB 6ES7954-8LE02-0AA0
Cartão de memória SIMATIC de 24 MB 6ES7954-8LF02-0AA0
Cartão de memória SIMATIC de 256 MB 6ES7954-8LL02-0AA0
Cartão de memória SIMATIC de 2 GB 6ES7954-8LP01-0AA0
Cartão de memória SIMATIC de 32 GB 6ES7954-8LT02-0AA0
Tampa dianteira para interface DP do CPU 1518-4 PN/DP, 1 unidade 6ES7591-8AA00-0AA0
Peças sobresselentes
Visor para CPU 1511(F), CPU 1511C, CPU 1512C e CPU 1513(F) 6ES7591-1AA00-0AA0 Visor para CPU 1515(F), CPU 1516(F), CPU 1517(F) e CPU 1518(F) 6ES7591-1BA00-0AA0
O seu mais em potência e eficiência
Uma melhor capacidade de utilização através de um
desenho e um manuseamento inovadores
• A colocação em funcionamento e os diagnósticos são
simplificados graças a um visor da CPU integrado
apresentando mensagens de diagnóstico do sistema
em texto compreensível, assim como alterações de
endereços de IP, por exemplo.
• Uma ficha dianteira padrão assim como convenientes
soluções de cablagem permitem uma instalação
simples e uma menor logística de peças.
Um aumento de produtividade através de tempos de
ciclo mais pequenos e resoluções de problemas à
velocidade da luz
• Barramentos Bus de alta velocidade, tempos de
resposta terminal-terminal de menos de 100 μs e
processamento de comandos de até 1 ns por resultado
em tempos de execução extremamente curtos.
• Com diagnósticos de sistema integrais, uma função de
rastreio, um conceito de visor padronizado no TIA
Portal, o HMI, o Webserver e o visor do S7-1500, as
avarias podem ser eficazmente situadas e corrigidas.
Protecção da propriedade intelectual e da máquina
através de Segurança Integrada
• A sua propriedade intelectual assim como o investi-
mento que representa estão perfeitamente protegidos
graças ao conhecimento integrado, protecção contra o
manuseamento e cópia assim como uma protecção
adicional via palavra-passe para o acesso aos con-
teúdos do programa e ainda comunicação segura.
• Protecção alargada contra o acesso graças a uma fire-
wall integrada através do Security CP 1543-1.
Criação e implementação simples das aplicações de
controlo de movimento e de ciclo fechado
• Funções integradas de controlo de movimento para
uma ligação flexível de controladores através de
PROFINET, PROFIBUS ou interfaces analógicos, assim
como a programação de sequências de movimento
com blocos de movimentos PLCopen.
• Configuração de modulação de largura de pulso
contínua ou discreta graças ao controlo PID integrado.
Simples selecção de CPU graças a um sistema de
automação para padrão e segurança contra falha
• O Safety Integrated aplica-se a todos os CPUs
SIMATIC S7-1500 Standard e permite ligações simples
de aparelhos PROFIsafe via PROFIBUS e PROFINET e
foi concebido para a aplicação em aplicações orien-
tadas para a segurança até SIL 3 conforme a norma
IEC 62061 e PL e conforme a norma ISO 13849.
Engenharia eficiente graças a abrangentes funções
de software e hardware
• O TIA Portal de estrutura de engenharia inovadora
integra HMI, controladores, E/S distribuídas, controlo
de movimento e integra-se com facilidade num
ambiente de engenharia.
• A integração dos controladores SIMATIC S7-1500
no TIA Portal oferece uma programação simbólica
completa, um compilador optimizado para um melhor
desempenho e a mesma amplitude de comandos para
todas as linguagens de programação.
“A Dieffenbacher oferece auto-
mação desde a máquina indi-
vidual até fábricas inteiras.
Como tal a escalabilidade do
SIMATIC S7-1500 é a base per-
feita para tal.”
Ulf Könekamp (empresa Alemã Dieffenbacher)
