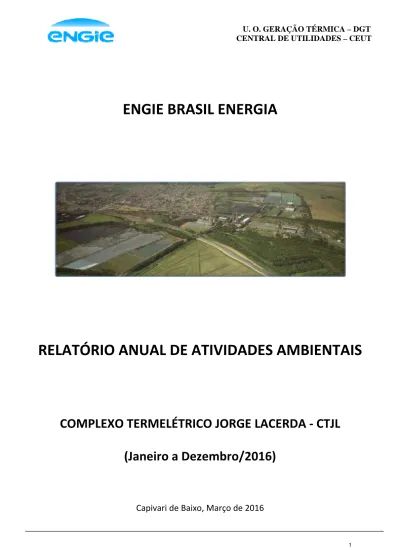

CENTRAL DE UTILIDADES – CEUT
ENGIE BRASIL ENERGIA
RELATÓRIO ANUAL DE ATIVIDADES AMBIENTAIS
COMPLEXO TERMELÉTRICO JORGE LACERDA ‐ CTJL
(Janeiro a Dezembro/2016)
Capivari de Baixo, Março de 2016
1
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
SUMÁRIO
1 DADOS DO EMPREENDIMENTO ... 3
2 INTRODUÇÃO ... 6
3 OBJETIVO ... 6
4 DESCRIÇÃO DO EMPREENDIMENTO ... 6
4.1
Processo Produtivo ... 6
4.2
Região de Influência do CTJL ... 9
5 MONITORAMENTO DA QUALIDADE DO AR ... 11
5.1
Panorama do Monitoramento da qualidade do ar ... 11
5.2
Metodologia Aplicada ... 11
5.3
Índice de Qualidade do Ar ... 13
5.4
Requisitos Legais ... 14
6 MONITORAMENTO DA QUALIDADE DA ÁGUA ... 14
6.1
Metodologia Aplicada ... 14
6.2
Requisitos Legais ... 17
7 RESULTADOS E DISCUSSÕES ... 17
7.1
Monitoramento da Qualidade do ar ... 20
7.2
Monitoramento da Qualidade das águas e efluentes ... 22
8 CONCLUSÃO ... 23
9 RESPONSABILIDADE TÉCNICA ... 24
10
REFERÊNCIAS BIBLIOGRÁFICAS ... 24
11
ANEXO I – Monitoramento de Material Particulado Total-PTS pelo Método Hi-Vol ... 25
12
ANEXO II – Monitoramento da Qualidade do Ar – Método Automático ... 35
13
ANEXO III – Monitoramento da Qualidade das Águas ...152
14
ANEXO IV – ART ...181
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
1
DADOS DO EMPREENDIMENTO
EMPRESA:
ENGIE BRASIL ENERGIA
RAZÃO SOCIAL:
TRACTEBEL ENERGIA S.A.
USINA:
COMPLEXO TERMELÉTRICO JORGE LACERDA
CNPJ:
02.474.103/0002-08
ATIVIDADE:
GERAÇÃO DE ENERGIA TERMELÉTRICA
ENDEREÇO:
AVENIDA PAULO SANTOS MELLO, S/N – 88745-000 - CENTRO – CAPIVARI DE BAIXO – SC
LOCALIZAÇÃO GEOGRÁFICA:
28° 27’ 16.92” S
48° 58’ 15.23” O
LICENÇAS DE OPERAÇÃO:
UTLA – LAO N° 1603/2016
UTLB – LAO N° 1597/2016
UTLC – LAO N° 2991/2012
PÁTIO DE CARVÃO – LAO N° 1632/2016
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
2
LISTA DE SIGLA
CTJL - Complexo Termelétrico Jorge Lacerda
UNISUL
‐ Universidade do Sul de Santa Catarina
FATMA - Fundação do Meio Ambiente do Estado de Santa Catarina
CETESB
‐ Companhia de Tecnologia de Saneamento Ambiental do Estado de São Paulo
CONAMA - Conselho Nacional de Meio Ambiente
LAO - Licença Ambiental de Operação
UTLA - Usina Termelétrica Jorge Lacerda A
UTLB - Usina Termelétrica Jorge Lacerda B
UTLC - Usina Termelétrica Jorge Lacerda C
DGT - Departamento de Geração Termelétrica
PTS
‐ Partículas Totais em Suspensão
MPT - Material Particulado Total
PM
10e PM
2,5‐ Material Particulado Inalável
SO
2‐ Dióxido de Enxofre
NO
x- Óxidos de Nitrogênio
NO
2- Dióxido de Nitrogênio
NO - Monóxido de Nitrogênio
CO - Monóxido de Carbono
O
3– Ozônio
IQar - Índice de Qualidade do Ar
TU1 – Rio Tubarão Acima da Cidade de Tubarão
TU2 – Rio Tubarão Abaixo da Cidade de Tubarão e Acima da Foz do Rio Capivari
TU3 – Rio Tubarão Abaixo do Canal de Fuga de Jorge Lacerda III e a Jusante da Foz do Rio
Capivari
CA2 – Rio Capivari Abaixo das Bacias de Rejeitos do Lavador Capivari e Acima das Bacias da
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Tractebel Energia
CA3 – Rio Capivari Abaixo das Bacias da Tractebel Antes de Verter no Rio Tubarão e a Jusante da
Drenagem da Rizicultura
EU2 – Efluente da Água de Refrigeração de Jorge Lacerda I (UTLA)
EU3 – Efluente da Água de Refrigeração de Jorge Lacerda II (UTLA)
EU4 – Efluente da Água de Refrigeração de Jorge Lacerda III (UTLB)
CF1 – Canal de Fuga de Jorge Lacerda III
ABS01 – Afluente da Bacia de Sedimentação de Jorge Lacerda IV (UTLC)
ETR04 – Efluente do Tanque de Recirculação de Jorge Lacerda IV (UTLC)
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
3 INTRODUÇÃO
Em atendimento às Licenças de Operação: LAO N° 1603/2016, LAO N° 1597/2016 e LAO N°
2991/2012, este relatório anual apresentará os resultados do ambiental realizado no período de janeiro
a dezembro de 2016. O monitoramento é realizado de acordo com Plano de Monitoramento Ambiental
(PBA) na região de influência do Complexo Termelétrico Jorge Lacerda.
4 OBJETIVO
O presente documento tem como objetivo apresentar os resultados do monitoramento ambiental
(ar/água) realizado na região de influência do Complexo Termelétrico Jorge Lacerda (Tubarão e
Capivari de Baixo), bem como os dados operacionais e o gerenciamento de resíduos sólidos gerados
no ano de 2016.
5
DESCRIÇÃO DO EMPREENDIMENTO
5.1 Processo
Produtivo
O Complexo Termelétrico Jorge Lacerda localiza-se no município de Capivari de Baixo, Santa Catarina,
com uma capacidade instalada de 857 MW. É constituído por sete grupos geradores, agrupados em
três Usinas: Jorge Lacerda A – UTLA (Unidades 1, 2, 3 e 4); Jorge Lacerda B – UTLB (Unidades 5 e 6)
e Jorge Lacerda C – UTLC (Unidade 7).
A Tabela 1 apresenta as características de cada Usina pertencente ao Complexo.
Tabela 1 - Características do Complexo Termelétrico Jorge Lacerda
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
USINA
UTLA
UTLB
UTLC
POTENCIA INSTALADA
232 MW
262 MW
363 MW
GARANTIA FÍSICA
122,9 MW
198 MW
329 MW
UNIDADES
2 Unidades ‐ 50
MW
2 Unidades ‐
66MW
2 Unidades ‐ 131
MW
1 Unidade ‐ 363
MW
SISTEMA DE
RESFRIAMENTO
ABERTO
ABERTO
FECHADO
INÍCIO DA OPERAÇÃO
COMERCIAL
mar‐65
nov‐79
nov‐96
AUTORIZAÇÃO/CONCESSÃO
ANEEL
30 anos até
28/09/2028
30 anos até
28/09/2028
30 anos até
28/09/2028
O processo de produção de energia termelétrica é similar em todas as Usinas do CTJL, variando
apenas os fabricantes e modelos dos equipamentos. A caldeira forma junto com a turbina e o gerador
os componentes principais de uma usina termelétrica a carvão. A sua função primária consiste em
converter a energia química inerente ao combustível, introduzido na sua fornalha, em energia térmica
ou calor e utilizar este calor para produzir a quantidade de vapor requerido pela turbina. Na turbina, a
energia térmica é convertida em energia mecânica transferida por meio de um eixo até um gerador
elétrico, sendo convertida em energia elétrica.
Os gases gerados pela combustão do carvão saem pelos dutos de gases da caldeira, passam pelo
precipitador eletrostático, onde são removidos aproximadamente 99% das partículas, e posteriormente
são emitidos pela chaminé.
Em regime normal de operação das unidades, a fonte de energia para geração de energia é o carvão
CE 4500. O controle de qualidade do carvão é realizado através de parâmetros estipulados em contrato.
Todo carvão é recebido juntamente com um Laudo de Análise e Ensaio emitido pelo fornecedor do
carvão. Os valores dos Laudos são confirmados através de análises realizadas em laboratório próprio
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
dos seguintes parâmetros: PCS, cinzas, enxofre, granulometria, umidade, material volátil e peso em
base seca. Estas análises também são realizadas para o carvão abastecido nas unidades.
Eventualmente, as caldeiras necessitam de combustíveis líquidos. São utilizados o óleo diesel e o óleo
combustível pesado (fuel oil) nas unidades 1, 2, 3 e 4 da UTLA e nas unidades 5 e 6 da UTLB,
enquanto que na unidade 7 da UTLC, se utiliza somente o óleo diesel. Estes combustíveis líquidos são
empregados como auxiliares na combustão do carvão durante a fase de aquecimento da caldeira e em
situações de instabilidade da combustão, porque permitem ajustes precisos em baixas vazões e
queimam com maior facilidade do que o carvão mineral pulverizado.
O Complexo Termelétrico Jorge Lacerda (CTJL) requer água no seu sistema operacional para os
seguintes fins, cujas captações são realizadas nos rios Capivari e Tubarão – Bacia hidrográfica do rio
Tubarão e Complexo Lagunar:
a) Sistema aberto de resfriamento das Unidades 1 a 6.
b) Reposição do sistema fechado de resfriamento da Unidade 7 (Torre de Resfriamento).
c) Produção de Água Industrial para usos diversos (lavagem de pisos, sistema anti-incêndio da
Unidade 7, produção de água potável para sanitários, resfriamento de mancais, entre outros).
d) Produção de água desmineralizada para abastecimento das caldeiras.
e) Sistema anti-incêndio das Unidades 1 a 6.
O lançamento da água do sistema aberto de resfriamento do processo é realizado nos rios Capivari e
Tubarão. A Tabela 2 apresenta os pontos de captação de água e lançamento de efluentes do CTJL
considerando as vazões máximas captadas e lançadas no caso das 7 unidades operando em plena
carga.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Tabela 2 -
Pontos de Captação e Lançamento do CTJL
IDENTIFICAÇÃO DO
PONTO
CORPO HÍDRICO
LOCALIZAÇÃO
GEOGRÁFICA
CÓDIGO
Vazões
Máximas
de
Captação
(m³/h)
Captação Rio Capivari¹
Rio Capivari
S 28° 26' 43.8"
W 48° 58' 05.6"
CC
1050
Captação para Canal de
Adução UTLB e UTLA
Rio Tubarão
S 28° 27' 41.05"
W 48° 58'
37.74"
CT
‐
Captação UTLB¹
Canal de adução
S 28° 27' 14.0"
W 48° 58' 19.0"
AB
36.360
Captação UTLA¹
Canal de Adução
S 28° 27' 08.5"
W 48° 58' 15.4"
AA
40.784
Lançamento Rio
Capivari²
Rio Capivari
S 28° 27' 05.8"
W 48° 58' 18.1"
LC
19.584
Lançamento Rio
Tubarão²
Rio Tubarão
S 28° 27' 50.9"
W 48° 58' 23.4"
LT
57.560
¹
Vazão calculada pela capacidade nominal das bombas
² Vazão estimada
5.2
Região de Influência do CTJL
Considera-se como região de influência do CTJL os municípios de Capivari de Baixo e Tubarão, em
Santa Catarina.
O município de Capivari de Baixo, localiza-se no estado de Santa Catarina, com uma altitude de 12
metros e possui pouco mais de 23 mil habitantes. Possui clima mesotérmico úmido, sem estação seca e
com as quatro estações bem definidas. A média anual de temperatura é 19°C. A umidade relativa média
é de 80% e a direção predominante do vento é nordeste. O Complexo Termelétrico Jorge Lacerda,
move a economia da região, gerando empregos para os moradores da região.
O município de Tubarão está localizado na região sul do estado de Santa Catarina, 9 metros acima do
nível do mar. A cidade se destaca por ser o segundo centro comercial do sul do estado. Possui uma
população aproximada de 103 mil habitantes. Tubarão está em segundo lugar no estado de Santa
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Catarina em quantidade de carros por habitante, com 70,9 veículos para cada 100 moradores, perdendo
somente para Brusque, com 73,2 veículos. No município, estão situadas grandes indústrias no
segmento de vidros e alumínio. Também há um polo moveleiro de grande expressão e é muito forte na
prestação de serviços como os serviços de saúde.
Os limites da grande Bacia Hidrográfica do rio Tubarão e Complexo Lagunar englobam 18 municípios,
quais sejam: Lauro Müller, Orleans, São Ludgero, Braço do Norte, Grão Pará, Rio Fortuna, Santa Rosa
de Lima, Anitápolis, Sao Bonifácio, São Martinho, Armazém, Gravatal, Capivari de Baixo, Tubarão,
Pedras Grandes, Treze de Maio, Jaguaruna e Sangão. Ao longo das sub bacias do Rio Tubarão e
Capivari, há o desenvolvimento de diferentes atividades econômicas conforme descrito na Tabela 3.
Tabela 3 –
Tipos de atividades nas sub bacias dos rios Capivari e Tubarão
SUB BACIA RIO CAPIVARI
Município
Principais atividades
Armazém
Agricultura, indústria moveleira e de facção, frigoríficos;
Gravatal
Turismo, indústria de confecções, agropecuária e agricultura
São Bonifácio Agricultura, agropecuária, indústria madeireira e de laticínios
SUB BACIA RIO TUBARÃO
Município
Principais atividades
Lauro Muller
Mineração, cerâmica e agricultura
Orleans
Suinocultura, agricultura, indústria madeireira, moveleira e plástica
Pedras
Grandes
Suinocultura, agricultura
Capivari de
Baixo
Indústria termelétrica e rizicultura
Jaguaruna
Rizicultura, agricultura, agropecuária e turismo
Sangão
Rizicultura, agricultura, cerâmica
Treze de maio
Agricultura
Tubarão
Rizicultura, comércio, serviços, indústria têxtil, madeireira, moveleira.
Fonte: Plano Integrado de Recursos Hídricos da Bacia Hidrográfica do Rio Tubarão e Complexo Lagunar (2002).
Em relação ao saneamento básico, os municípios possuem sistema de captação e tratamento de água
para consumo humano e utilizam como tratamento de esgoto doméstico sistemas de tanques e fossas
sépticas ou sumidouros. Os resíduos sólidos urbanos são destinados para Aterros sanitários ou
reciclagem/compostagem.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
6
MONITORAMENTO DA QUALIDADE DO AR
6.1
Panorama do Monitoramento da qualidade do ar
VORMITTAG et al. (2014) estudou a situação do monitoramento da qualidade do ar no Brasil
verificando que em todo país, apenas no Distrito federal e em outros 10 estados, o governo estadual
realiza este monitoramento: Bahia, Espírito Santo, Goiás, Mato Groso, Minas Gerais, Paraná, Rio de
Janeiro, Rio Grande do Sul, São Paulo e Sergipe. O estudo apontou a baixa qualidade do
monitoramento realizado no país, indicando que 1,7% dos municípios do país são cobertos pelo
monitoramento da qualidade do ar, sendo que a região sudeste representa 78% destes municípios.
Além disso, este estudo, disponível no site do Ministério de Meio Ambiente (MMA), mostra o n° de
estações por 1.000 km² e por 100.000 habitantes no Brasil e no mundo.
Figura 1 - Estações de monitoramento da qualidade do ar no Brasil e no mundo.
Fonte: VORMITTAG et al. (2014) – www.mma.gov.br
A Engie Brasil Energia possui 3 estações de monitoramento da qualidade do ar na região de influência
do CTJL, sendo duas no município de Tubarão, com área de 301,7 km² e 102.883 habitantes e uma na
cidade de Capivari de Baixo, com área de 53,3
km² e 23.663 habitantes (IBGE, 2015). Durante o
estudo, não foram encontradas outras estações pertencentes a entidades privadas na região avaliada.
6.2 Metodologia
Aplicada
O monitoramento da qualidade do ar na região de influência do CTJL é realizado através de três
estações de monitoramento automáticas localizadas nos municípios de Tubarão e Capivari de Baixo,
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
conforme apresentado na Tabela 4. Além disso, para monitorar as condições meteorológicas é utilizada
uma estação localizada no Parque Ambiental em Capivari de Baixo. A Figura 2 mostra a distribuição
das estações em relação ao CTJL.
Tabela 4 - Parâmetros monitorados nas Estações de Monitoramento da Qualidade do Ar
PARÂMETRO METODOLOGIA
ESTAÇÃO
Capivari de
Baixo
Vila Moema
São
Bernardo
Dióxido de enxofre
(SO
2)
APSA 370, método
Ultravioleta, faixa de
medição de 0 a 0,5 ppm;
X X X
Óxidos de Nitrogênio
(NO
x, NO
2e NO)
APNA 370, método de
quimiluminescência, faixa
de medição de 0 a 1
ppm;
X X X
Ozônio (O
3)
Método Ultravioleta
X
X
X
Monóxido de Carbono
(CO)
Método de infravermelho
não dispersivo
- X -
Material Particulado
Inalável (PM10)
Metodologia de Radiação
Beta
X X X
Material Particulado
Inalável (PM2,5)
Metodologia de Radiação
Beta
- X -
Material Particulado
Total (PTS)
Metodologia de Radiação
Beta
X X X
A Estação Capivari de Baixo está localizada na Rua Monteiro Lobato - Capivari de Baixo, nas
coordenadas: S 28°26’44,70” W 48°57’31,83”, estando próxima ao CTJL. O trânsito ao redor da estação
é moderado, onde há várias residências e alguns comércios.
A Estação Vila Moema localiza-se na Rua Dr. Otto Feuerschuette – Vila Moema, Tubarão, nas
coordenadas: S 28°29’01,0” W 49°00’00,9”, ao lado da Câmara de Vereadores da Cidade de Tubarão,
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
onde há grande movimentação de veículos. É uma área residencial, com muitas casas em seu entorno,
causando um trânsito intenso, principalmente durante o dia. Fica posicionada em uma rua íngreme.
A Estação São Bernardo, localiza-se na Rua Antônia Goularte Pereira, com altitude mais elevada,
transversal à SC-370 e ao lado de uma fábrica de móveis. A Sanpack Indústria de Comércio de
Plásticos encontra-se a menos de um quilômetro da Estação.
Os parâmetros monitorados através das três estações de qualidade do ar são apresentados na forma
de gráficos, em comparação com o padrão estabelecido na Resolução CONAMA 03/90 e também em
forma de Índices de Qualidade do ar, conforme descrito no item 5.3.
Figura 2 - Localização das Estações de Monitoramento da Qualidade do Ar
Região de Tubarão/ Capivari de Baixo e da Estação Meteorológica
6.3
Índice de Qualidade do Ar
A qualidade do ar registrada numa região pode ser identificada, transformando-se as concentrações
diárias obtidas em Índices de Qualidade do Ar (IQar).
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Na Tabela 5, pode-se observar a estrutura desses índices, utilizados para divulgação da situação da
qualidade do ar do estado de São Paulo. O índice 100 corresponde ao padrão de qualidade do ar
(Resolução CONAMA N° 03/90), estabelecido como limite máximo para garantir a saúde da população.
Tabela 5 – Estrutura dos Índices de Qualidade do Ar
6.4 Requisitos
Legais
Todos os dados obtidos através do monitoramento da qualidade do ar são comparados com os padrões
estabelecidos na Resolução CONAMA 03 de 1990.
7
MONITORAMENTO DA QUALIDADE DA ÁGUA
7.1 Metodologia
Aplicada
O monitoramento da qualidade das águas é realizado nos rios Tubarão e Capivari, bem como nos
efluentes das usinas, analisando‐se os parâmetros significativos considerando o processo, conforme
apresentado na Tabela 6.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Tabela 6 – Lista de parâmetros e seus respectivos equipamentos
Parâmetro
Equipamento
pH pHmetro
Condutividade
Condutivímetro
Turbidez (NTU)
Turbidímetro
Ferro (ppm)
Espectrofotômetro
Sulfato (ppm)
Espectrofotômetro
Alcalinidade Total
(ppm CaCO3)
Bureta Eletrônica
Carbonatos (ppm
CaCO3)
Bureta Eletrônica
Bicarbonatos (ppm
CaCO3)
Bureta Eletrônica
Hidróxidos (ppm
CaCO3)
Bureta Eletrônica
Manganês (ppm)
Espectrofotômetro
Acidez Total (ppm
Bureta Eletrônica
Dureza Total (ppm
Bureta Eletrônica
Dureza de Cálcio
Bureta Eletrônica
Dureza de Magnésio
Bureta Eletrônica
Sólidos Totais (ppm)
Estufa
Sólidos Dissolvidos
Estufa
Temperatura (°C)
Termômetro
A Figura 3 apresenta a localização dos pontos de monitoramento e a Tabela 7 apresenta a frequência
de coleta de cada ponto.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
Figura 3 - Localização dos pontos de amostragem
Tabela 7 - Frequência de coletas dos pontos de qualidade da água
Pontos de monitoramento
Frequência
TU1
Quinzenal
TU2
Quinzenal
TU3
Quinzenal
CA2
Quinzenal
CA3
Quinzenal
EU2
Quinzenal
EU3
Quinzenal
EU4
Quinzenal
CF1
Semanal
ABS01
Semanal
ETR04
Semanal
RTU Semanal
ZMTU Semanal
RCA Semanal
ZMCA Semanal
16
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
7.2 Requisitos
Legais
Para fins de comparação legal foi utilizada a resolução vigente, CONAMA N° 430 de 13/05/2011, que
“Dispõe sobre as condições e padrões de lançamento de efluentes, complementa e altera a Resolução
n° 357, de 17 de março de 2005, do Conselho Nacional do Meio Ambiente-CONAMA”. Além da
legislação federal citada, utiliza-se também a lei estadual n° 14.675 de 04/2009.
Os resultados de monitoramento de efluentes do ano de 2016, descritos neste relatório, bem como ART
de responsabilidade sobre os dados, são encaminhados também em atendimento ao artigo 28 da
Resolução CONAMA n° 430/2011.
8
GERENCIAMENTO DE RESÍDUOS
8.1 Metodologia
Aplicada
O Gerenciamento de resíduos no Complexo termelétrico Jorge Lacerda é realizado de acordo com
Plano de Gerenciamento de Resíduos (IT-MA-JL-050) com ART associada n° 5714839-0.
8.2 Requisitos
Legais
O gerenciamento de resíduos é realizado de acordo com a Lei 12.305/2010, Portarias FATMA n°
242/2014, 162/2015, 272/2015, 324 /2015 e demais requisitos pertinentes.
9
RESULTADOS E DISCUSSÕES
9.1
Dados Operacionais da Unidade
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
COMPLEXO TERMELÉTRICO JORGE LACERDA - CTJL
DADOS OPERACIONAIS
Período: 01/01/2016 a 31/12/2016
Usina:
UTLA
Usina Termelétrica Jorge Lacerda A
Geração Carvão
Carvão
Enxofre
Teor
de PCS Umidade
(MWh)
(t) b.u.
6%
(t) b.s.
b.s (%)
Cinzas (%)
(kcal/kg)
Total (%)
2016/01
72.098,77
52.771,21
49.604,94
1,93
43,12
4.544
9,93
2016/02
81.243,63
57.778,49
54.311,78
1,94
42,74
4.579
10,25
2016/03
81.438,00
56.549,79
53.156,81
1,99
43,00
4.551
9,75
2016/04
53.569,35
36.717,22
34.514,19
2,01
42,60
4.587
9,59
2016/05
88.722,09
58.832,64
55.302,64
2,07
43,17
4.538
9,87
2016/06
66.978,41
43.255,38
40.660,06
1,96
43,27
4.530
9,53
2016/07
77.965,84
47.596,92
44.741,11
2,08
43,13
4.540
9,78
2016/08
39.861,13
25.061,99
23.558,27
2,07
43,23
4.565
9,50
2016/09
52.525,27
35.149,13
33.040,18
1,98
43,04
4.576
8,78
2016/10
65.724,76
46.156,36
43.386,98
1,97
43,20
4.562
8,70
2016/11
85.471,05
61.987,15
58.267,92
2,16
43,34
4.556
8,18
2016/12
50.767,01
35.605,83
33.469,48
2,10
43,03
4.564
8,69
Usina:
UTLB
Usina Termelétrica Jorge Lacerda B
Geração
Carvão
Carvão (t)
Enxofre
Teor de
PCS
Umidade
(M Wh)
(t) b.u. 6%
b.s.
b.s (%)
Cinzas (%)
(kcal/kg)
Total (%)
2016/01
77.002,979
53.524,54
50.313,07
1,83
43,09
4.549
10,27
2016/02
49.688,626
32.852,20
30.881,07
1,95
42,68
4.584
9,96
2016/03
72.303,570
47.754,06
44.888,81
1,97
42,60
4.580
9,95
2016/04
87.669,638
58.594,47
55.078,80
2,02
42,36
4.611
9,44
2016/05
133.324,540
88.870,45
83.538,23
1,97
42,62
4.583
9,69
2016/06
152.529,695
102.030,17
95.908,36
1,98
42,90
4.564
9,11
2016/07
112.440,27
74.164,13
69.714,28
2,11
43,02
4.549
9,62
2016/08
157.329,31
103.424,10
97.218,66
2,13
42,71
4.582
9,34
2016/09
129.498,44
86.516,33
81.325,35
1,96
43,07
4.565
8,85
2016/10
147.654,62
98.823,15
92.893,76
2,00
43,09
4.576
9,26
2016/11
141.750,00
96.049,00
90.286,06
2,13
42,94
4.570
7,84
2016/12
108.070,16
72.751,49
68.386,40
2,10
42,71
4.582
8,98
Ano/M ês
Ano/M ês
18
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
COMPLEXO TERMELÉTRICO JORGE LACERDA - CTJL
DADOS OPERACIONAIS
Período: 01/01/2016 a 31/12/2016
Usina:
UTLC
Usina Termelétrica Jorge Lacerda C
Geração
Carvão
Carvão
Enxofre
Teor de
PCS
Umidade
(MWh)
(t) b.u.
6%
(t) b.s
b.s (%)
Cinzas (%)
(kcal/kg)
Total (%)
2016/01
125.884,65
72.991,26
68.611,79
1,82
42,51
4.602
9,85
2016/02
84.383,29
48.148,93
45.260,00
1,90
42,77
4.576
10,10
2016/03
221.875,62
123.096,10 115.710,33
2,03
42,91
4.560
10,09
2016/04
169.672,28
95.042,37
89.339,83
2,03
42,54
4.611
8,67
2016/05
177.400,66
98.747,61
92.822,75
2,09
43,15
4.542
9,04
2016/06
216.613,64
118.188,67 111.097,35
1,98
43,03
4.551
9,51
2016/07
163.612,70
92.281,94
86.745,03
2,19
43,18
4.534
8,68
2016/08
166.802,26
92.182,27
86.651,34
2,13
43,27
4.536
8,81
2016/09
214.654,37
119.007,33 111.866,89
2,02
43,11
4.572
8,40
2016/10
126.158,41
71.502,14
67.212,01
2,04
43,24
4.561
9,06
2016/11
216.205,24
120.406,23 116.181,86
2,16
43,10
4.577
8,23
2016/12
197.262,08
111.592,51 104.896,96
2,05
42,94
4.567
9,23
COMPLEXO TERMELÉTRICO JORGE LACERDA - CTJL
Geração
Carvão
Carvão
S
Cinzas
PCS
Produção bruta Qtde. cinza
Qtde. cinza
(M Wh)
(t) b.u.
6%
(t) b.s.
b.s (%)
b.s (%)
(kcal/kg) cinza (b.s.) (t)
seca comerc.
(b.s) (t)
enviada bacias
(t)
2016/01
274.986
179.287,01
168.529,80
1,86
42,91
4.565
119.651,57
79.511,76
40.139,81
2016/02
215.316
138.779,62
130.452,85
1,93
42,73
4.579
129.050,04
88.980,02
40.070,02
2016/03
375.617
227.399,95
213.755,95
2,00
42,84
4.563
113.675,34
78.863,47
34.811,87
2016/04
310.911
190.354,06
178.932,82
2,02
42,50
4.603
103.327,55
69.016,02
34.311,53
2016/05
399.447
246.450,70
231.663,62
2,04
42,98
4.554
93.994,90
87.711,46
6.283,44
2016/06
436.122
263.474,22
247.665,77
1,97
43,07
4.548
84.496,78
53.821,70
30.675,08
2016/07
354.019
214.042,99
201.200,42
2,13
43,11
4.541
86.754,71
67.030,24
19.724,47
2016/08
363.993
220.668,36
207.428,27
2,11
43,07
4.561
89.203,37
70.145,24
19.058,13
2016/09
396.678
240.672,79
226.232,42
1,99
43,07
4.571
97.477,10
60.246,16
37.230,94
2016/10
339.538
216.481,65
203.492,75
2,00
43,18
4.566
87.838,47
53.634,93
34.203,54
2016/11
443.426
278.442,38
264.735,84
2,15
43,13
4.568
113.063,43
62.120,51
50.942,92
2016/12
356.099
219.949,83
206.752,84
2,08
42,89
4.571
88.660,51
62.464,31
26.196,20
% S, Cinzas - Médias ponderadas mensais - base seca (b.s.)
PC - média das médias ponderadas mensais do Complexo
% S: Teor de enxofre - base seca (b.s.)
PCS: Poder calorífico superior - base seca (b.s.)
Cinza seca 100% comercializada
Ano/M ês
Ano/M ês
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
9.2
Monitoramento da Qualidade do ar
Os resultados do monitoramento da qualidade do ar são apresentados da seguinte forma:
Anexo I
a) Tabela com os resultados das concentrações diárias (24h), incluindo média do período analisado
de PTS das estações de São Bernardo, Capivari de Baixo e Vila Moema.
b) Gráficos das concentrações diárias de material particulado (PTS - Hivol), registradas nas
estações de monitoramento (Vila Moema, São Bernardo e Capivari), com a respectiva
concentração padrão de qualidade do ar (Resolução CONAMA N° 003/90);
c) Gráficos dos índices de material particulado (PTS – Hi-vol), com tabela de distribuição,
identificando a frequência da qualidade do ar encontrada, referente às estações de
monitoramento da Vila Moema, São Bernardo e Capivari de Baixo;
Anexo II
a) Planilhas com os resultados das concentrações diárias (24h), incluindo médias de períodos
analisados de SO2, PM10 e PTS nas estações de São Bernardo e Capivari de Baixo, SO2,
PM2,5, PM10 e PTS na estação da Vila Moema.
b) Planilhas com os resultados das concentrações horárias (1h), incluindo médias de períodos
analisados de NO2 e O3 nas estações de São Bernardo e Capivari de Baixo, NO2, CO e O3 na
estação da Vila Moema.
c) Gráficos das concentrações diárias de material particulado inalável (PM10), registradas nas
estações de monitoramento (Vila Moema, São Bernardo e Capivari), com a respectiva
concentração padrão de qualidade do ar (Resolução CONAMA N° 003/90);
d) Gráficos dos índices de material particulado inalável - MPI (PM10), com tabela de distribuição,
identificando a frequência da qualidade do ar encontrada, referentes às estações de
monitoramento da Vila Moema, São Bernardo e Capivari de Baixo;
e) Gráfico das concentrações horárias de monóxido de carbono (CO), registrados na estação Vila
Moema, com seus respectivos índices de qualidade do ar;
f) Gráficos das concentrações horárias de dióxido de nitrogênio (NO2), registradas nos
analisadores das estações automáticas Vila Moema, São Bernardo, Capivari de Baixo, e seus
respectivos índices de qualidade do ar.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
g) Gráficos das concentrações diárias de dióxido de enxofre (SO2), registradas nos analisadores
das estações automáticas Vila Moema, São Bernardo, Capivari de Baixo, e seus respectivos
índices de qualidade do ar.
h) Gráfico das concentrações horárias de ozônio (O3), com seus respectivos índices de qualidade
do ar registrados na estação Capivari de baixo, São Bernardo e Vila Moema.
i) Gráfico das concentrações horárias de monóxido de carbono (CO), registrados na estação Vila
Moema, com seus respectivos índices de qualidade do ar.
j) Gráfico das concentrações diárias de PTS (BAM1020) registrado na estação Capivari de Baixo,
São Bernardo e Vila Moema com seu respectivo índice de qualidade do ar.
As concentrações das Partículas Totais em Suspensão (PTS), medidas pelo aparelho Hi-vol, estão
dentro do padrão estabelecido pela legislação CONAMA 03/90, cujo valor é 240 µg/m
3.
Na Estação de
Capivari de Baixo o valor máximo representa 48,42% do valor limite, na Estação de Vila Moema 38,9%
e na Estação de São Bernardo 29,51%, todos dentro do padrão. Os índices da qualidade do ar,
calculados a partir das concentrações considerando as três estações estão 98,39% enquadrados na
classificação “BOA”, somente uma (1) medição na estação Vila Moema e três (3) medições na estação
Capivari estão na classificação de “ACEITÁVEL”, representando 1,61%.
No que se trata do monitoramento das Partículas Totais em Suspensão, realizado pelos aparelhos
BAM1020, adquiridos em fevereiro de 2016, foram coletados dados que se comportam com a mesma
tendência do Hi-vol, e que atendem ao padrão, onde o valor mais alto foi 76,21 µg/m
3, em Capivari de
Baixo, representando 31,75% do valor limite, 77,26 µg/m
3em São Bernardo, representando 32,19% do
limite e 108,88 na Vila Moema, representando 45,37% do limite estabelecido.
Para o Dióxido de Enxofre, o limite da legislação em vigor, é de 365 µg/m
3. Os percentuais dos valores
máximos das concentrações medidas nas Estações de Capivari de Baixo, Vila Moema e São Bernardo
em relação ao limite, foram respectivamente: 53,84%, 21,58% e 57,26%, e o índice de qualidade do ar
apresentou em sua grande maioria a classificação “BOA”.
Em relação ao Material Particulado Inalável – 10 µm (PM10), os valores medidos das concentrações
apresentaram-se dentro do padrão, não ultrapassando o limite de 150 µg/m
3. O máximo valor avaliado
pelo equipamento na Estação de Capivari de Baixo, representa 35,16% do valor aceitável, 63,74 na
Estação de Vila Moema e 46,66% na Estação de São Bernardo. Das 941 medições registradas nas três
estações, apenas 5 atingiram a classificação de “ACEITÁVEL” na Vila Moema, a maior parte, 936, estão
dentro da classificação “BOA”.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
No caso do Material Particulado Inalável – 2,5 µm, a média dos valores medidos na Estação de Vila
Moema, única que apresenta o equipamento de medição deste parâmetro, foi 20,11 µg/m
3. Atualmente
o CONAMA e a legislação estadual não estabelecem padrão para este parâmetro.
Na análise de Dióxido de Nitrogênio, considerando que o limite é 320 µg/m
3, os valores medidos
mostraram estar coerentes e abaixo do padrão. Os valores máximos das Estações de Capivari de
Baixo, Vila Moema e São Bernardo foram, respectivamente: 58,33 µg/m
3, 78,28 µg/m
3e 73,16 µg/m
3,
que representam, nesta ordem, 18,23%, 24,46% e 22,86% do valor limite estabelecido pela lei.
O Monóxido de Carbono é monitorado somente na estação da Vila Moema. O seu valor mais alto foi
alcançado em 01 de julho às 23:00h, 1459,68 µg/m
3, o que representa menos de 3,65% do valor
prescrito pela legislação. Observa-se nos gráficos de concentração e índice da qualidade do ar que os
valores medidos são ínfimos, concluindo que esse parâmetro está atendendo satisfatoriamente ao
solicitado.
No que se refere ao Ozônio, as concentrações do período definido não ultrapassaram o limite de 160
µg/m
3nas três Estações. Os aparelhos das Estações de Capivari de Baixo e São Bernardo foram
instalados em meados do mês de fevereiro. Quanto ao Índice da Qualidade do Ar, 14 (quatorze)
medições foram classificadas como “Aceitáveis” na Estação de São Bernardo, 308 medições na
Estação da Vila Moema e 38 na Estação de Capivari de Baixo. No entanto, todas as medições se
enquadraram dentro dos padrões. O valor mais alto para a Estação de São Bernardo foi 114,01 µg/m
3,
159,86 µg/m
3para a Estação Vila Moema e 108,53µg/m
3na Estação de Capivari de Baixo, o que
representa respectivamente 71,25%, 67,83% e 99,91% do padrão estabelecido.
9.3
Monitoramento da Qualidade das águas e efluentes
Os resultados do monitoramento da qualidade das águas e efluentes são apresentados no Anexo III,
por meio de planilhas com os resultados das concentrações diárias, incluindo médias de períodos
analisados, de temperatura da água, pH, condutividade, turbidez, sólidos, ferro, sulfatos, manganês,
alcalinidade, carbonatos, bicarbonatos, hidróxidos, acidez, dureza e matéria orgânica dos rios Capivari e
Tubarão e efluentes das usinas do Complexo Termelétrico Jorge Lacerda.
Em relação aos efluentes das unidades do Complexo termelétrico Jorge, no que preconiza a Resolução
CONAMA 430 e lei 14.675/SC, principalmente no que se refere aos padrões de lançamento para óleos
e graxas, pH e temperatura, por se tratar de parâmetros característicos do processo produtivo, os
resultados das análises têm demonstrado o atendimento às exigências Legais citadas.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
9.4
Gerenciamento de Resíduos
O inventário de resíduos de 2016, contendo as quantidades geradas, armazenadas e destinadas, bem
como a destinação dada a cada tipo de resíduo é apresentado no Anexo IV.
Os resíduos destinados foram acompanhados dos respectivos MTR (Manifesto de Transporte de
Resíduos), registrados no sistema MTR online da FATMA. Além disso, foi enviada a Declaração de
Movimentação de Resíduos e Rejeitos (DMR n° 173) relativa à movimentação de resíduos do segundo
semestre de 2016.
Os resíduos de cinza destinados não foram acompanhados de MTR, conforme processo em andamento
descrito no Documento FATMA 00047186/2016.
9.5
Situações Anormais no Período
Devido à forte tempestade que atingiu a região de Tubarão e Capivari de Baixo entre outras regiões no
dia 16/10/2016, veiculada em todos os meios de comunicação, que causou muita destruição, não foi
possível atingir os 75% dos dados válidos para compor a média desse dia em todas três estações por
falta de energia.
No dia 04 de dezembro de 2016, ocorreu o rompimento do cabo de alimentação elétrica para estação
da Qualidade do Ar de Capivari de Baixo, permanecendo desenergizada, sem medições, até o dia
07/12/2016, quando a concessionária (Celesc) solucionou o problema.
10 CONCLUSÃO
Com base nos dados obtidos pelo monitoramento da qualidade do ar realizado durante os meses de
janeiro a dezembro de 2016, nas Estações de Capivari de Baixo, Vila Moema e São Bernardo, pode-se
concluir que os parâmetros averiguados estão obedecendo aos padrões da legislação CONAMA 03/90,
resultando em uma classificação adequada em 100% das medições.
No que se refere aos padrões legais das águas, os resultados indicam que a qualidade destas não está
sendo comprometida pela operação do Complexo Termelétrico Jorge Lacerda.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
11 RESPONSABILIDADE
TÉCNICA
12 REFERÊNCIAS
BIBLIOGRÁFICAS
CONAMA, 2005 – Resolução n° 357, de 17 de março de 2005 - Classificação dos corpos de água e
diretrizes ambientais para o seu enquadramento e estabelece as condições e padrões de lançamento
de efluentes.
CONAMA, 2011 – Resolução n° 430, de 13 de maio de 2011 - Dispõe sobre as condições e padrões de
lançamento de efluentes, complementa e altera a Resolução no 357, de 17 de março de 2005, do
Conselho Nacional do Meio Ambiente-CONAMA.
ECOSOFT, Santolim L.C.D. et al (1997) Rede Otimizada para o Monitoramento da Qualidade do Ar da
Grande Vitória – ES, Instituto de Tecnologia, Universidade Federal do Espírito Santo, Vitória, ES, Brasil.
JICA. (1997) The Study on Evaluation of Environmental Quality In Region under Influence of Coal Steam
Power Plants in Federative Republic of Brazil.
Portaria Estadual N° 024 de 24 de setembro de 1979 – Enquadra os Cursos d’Água do Estado de Santa
Catarina.
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
13 ANEXO I – Monitoramento de Material Particulado Total-PTS pelo Método Hi-Vol
MONITORAMENTO DA QUALIDADE DO AR
TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
Data
M. P. Total
Carga
(µg/m³)
(MW)
D - M - A
Hi-vol
Capivari
Vila Moema
São Bernardo
08/01/2016
43,96
39,06
16,58
461
13/01/2016
47,59
53,71
30,39
546
14/01/2016
43,65
47,42
32,06
543
19/01/2016
47,22
49,77
33,07
239
20/01/2016
53,55
45,95
34,71
230
26/01/2016
63,32
79,98
56,30
457
27/01/2016
40,69
31,30
28,88
505
02/02/2016
17,03
22,72
15,11
530
03/02/2016
33,39
36,43
18,98
493
11/02/2016
42,46
37,89
36,79
286
12/02/2016
49,45
36,41
35,86
258
18/02/2016
28,31
33,13
22,71
289
19/02/2016
43,88
48,98
32,41
288
24/02/2016
30,62
36,85
21,61
398
26/02/2016
43,71
40,25
29,69
220
01/03/2016
43,90
45,06
27,73
572
03/03/2016
(*)
29,11
(*)
0
07/03/2016
40,84
39,73
32,71
579
10/03/2016
30,55
49,97
34,81
486
14/03/2016
41,36
52,11
35,70
547
17/03/2016
41,61
35,83
41,34
562
23/03/2016
61,22
37,44
35,57
564
24/03/2016
31,43
30,29
32,07
564
05/04/2016
54,41
60,45
44,98
427
06/04/2016
78,14
93,37
47,13
492
12/04/2016
22,91
32,97
21,17
496
13/04/2016
31,33
39,23
26,41
515
19/04/2016
116,20
74,59
26,81
452
20/04/2016
81,28
(*)
70,83
496
26/04/2016
43,45
47,54
30,05
499
29/04/2016
40,36
54,95
40,32
279
06/05/2016
81,01
77,88
25,68
660
11/05/2016
28,03
24,77
16,57
583
12/05/2016
33,86
27,52
24,64
571
18/05/2016
(*)
47,85
34,54
323
19/05/2016
44,26
48,91
45,24
323
24/05/2016
37,14
23,50
26,14
643
25/05/2016
27,81
62,24
28,05
624
31/05/2016
25,97
42,11
19,06
621
k:\ute\jlacerda\artub\TbJan16_Dez16ar (ar total)
MONITORAMENTO DA QUALIDADE DO AR
TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
Data
M. P. Total
Carga
(µg/m³)
(MW)
D - M - A
Hi-vol
Capivari
Vila Moema
São Bernardo
02/06/2016
25,62
36,09
22,41
648
08/06/2016
45,69
41,09
39,02
595
09/06/2016
47,65
58,31
63,36
595
14/06/2016
60,53
71,15
66,33
610
15/06/2016
77,92
51,05
43,35
605
22/06/2016
30,03
45,34
36,56
604
23/06/2016
22,03
39,97
17,91
604
28/06/2016
49,22
62,61
45,64
605
05/07/2016
66,97
72,30
27,52
527
06/07/2016
70,89
54,58
35,50
577
13/07/2016
39,87
35,83
(*)
465
14/07/2016
17,82
(*)
14,83
422
20/07/2016
42,30
31,32
14,59
266
21/07/2016
47,41
36,75
15,38
227
27/07/2016
45,90
32,36
11,77
468
28/07/2016
32,97
23,55
10,89
496
03/08/2016
40,43
34,35
14,74
566
04/08/2016
31,11
22,89
10,35
565
10/08/2016
33,06
23,48
11,46
565
11/08/2016
34,79
17,35
29,14
565
17/08/2016
79,03
53,99
25,16
263
18/08/2016
37,09
17,60
19,98
262
23/08/2016
29,21
30,15
27,48
564
26/08/2016
66,05
56,48
19,78
565
02/09/2016
33,20
31,90
26,35
569
06/09/2016
18,99
20,03
20,30
564
09/09/2016
44,60
35,34
14,25
574
13/09/2016
74,43
50,69
17,08
487
15/09/2016
57,08
47,16
27,73
509
22/09/2016
39,19
28,41
35,35
573
23/09/2016
54,71
39,88
19,77
592
29/09/2016
76,63
67,46
27,36
624
05/10/2016
15,89
15,92
18,98
263
06/10/2016
11,79
15,28
15,58
312
11/10/2016
32,81
38,17
11,55
664
14/10/2016
33,51
32,35
24,73
348
18/10/2016
18,73
14,90
20,74
398
k:\ute\jlacerda\artub\TbJan16_Dez16ar (ar total)
MONITORAMENTO DA QUALIDADE DO AR
TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
Data
M. P. Total
Carga
(µg/m³)
(MW)
D - M - A
Hi-vol
Capivari
Vila Moema
São Bernardo
21/10/2016
(*)
26,57
10,03
(*)
27/10/2016
17,49
16,42
21,39
514
28/10/2016
26,59
22,04
25,21
517
04/11/2016
30,33
35,39
34,21
673
09/11/2016
49,98
32,93
29,62
582
18/11/2016
20,44
15,24
19,06
591
23/11/2016
49,25
50,92
31,91
648
01/12/2016
41,32
38,86
(*)
613
07/12/2016
(*)
50,16
27,66
0
20/12/2016
58,81
49,05
40,90
441
27/12/2016
51,63
33,19
36,68
403
Máximo
116,20
93,37
70,83
673
Mínimo
11,79
14,90
10,03
0
Média
39,68
37,75
26,04
480
Nº de Medições
83
85
84
86
Des. Padrão
18,50
16,13
12,30
145
Padrão de Qualidade
(24h)
240
Média Anual Período
Janeiro/2016 a
Dezembro/2016
39,68
37,75
26,04
Obs:
(*) Falha na medição
- Capacidade Total do Complexo: 857 MW.
- Média: . Geométrica para Material Particulado Total (Partículas Totais Suspensas).
- Padrão de Qualidade (para 24 horas) - Resolução CONAMA 03/90.
- Padrão de Qualidade (anual) - Resolução CONAMA 03/90.
80
Padrão de Qualidade
(Anual)
k:\ute\jlacerda\artub\TbJan16_Dez16ar (ar total)
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
CONCENTRAÇÕES DE MATERIAL PARTICULADO (24 h)
0
50
100
150
200
250
300
350
400
450
500
Estação: Capivari - MPT
Data
µg/m3
Concentração diária detectada
Padrão de qualidade (240 µg/m3)
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
MATERIAL PARTICULADO - PARTÍCULAS TOTAIS EM SUSPENSÃO
Distribuição dos Índices de Qualidade do Ar - MPT
Estação: Capivari
Boa
80
96,39
Aceitável
3
3,61
Inadequada
-
-Total
83
100
0
100
200
300
400
500
Estação: Capivari - MPT
Qualidade do Ar
Encontrada
Frequência
Nº de
Medições
%
Qualidade do Ar
Encontrada
Frequência
Nº de
Medições
%
Índi
ce de
Qual
id
ade
do
A
r
Crítica
Péssima
Má
Inadequada
Aceitável
Boa
Data
30
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
CONCENTRAÇÕES DE MATERIAL PARTICULADO (24 h)
0
50
100
150
200
250
300
350
400
450
500
Estação: São Bernardo - MPT
Data
µg/m3
Concentração diária detectada
Padrão de qualidade (240 µg/m3)
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
MATERIAL PARTICULADO - PARTÍCULAS TOTAIS EM SUSPENSÃO
Distribuição dos Índices de Qualidade do Ar - MPT
Estação: São Bernardo
Boa
84
100,00
Aceitável
-
-Inadequada
-
-Total
84
100
0
100
200
300
400
500
Estação: São Bernardo - MPT
Qualidade do Ar
Encontrada
Frequência
Nº de
Medições
%
Qualidade do Ar
Encontrada
Frequência
Nº de
Medições
%
Índi
ce de
Qual
id
ade
do
A
r
Crítica
Péssima
Má
Inadequada
Aceitável
Boa
Data
32
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
CONCENTRAÇÕES DE MATERIAL PARTICULADO (24 h)
0
50
100
150
200
250
300
350
400
450
500
Estação: Vila Moema - MPT
Data
µg/m3
Concentração diária detectada
Padrão de qualidade (240 µg/m3)
REGIÃO DE TUBARÃO/CAPIVARI DE BAIXO
Janeiro a Dezembro de 2016
MATERIAL PARTICULADO - PARTÍCULAS TOTAIS EM SUSPENSÃO
Distribuição dos Índices de Qualidade do Ar - MPT
Estação: Vila Moema
Boa
84
98,82
Aceitável
1
1,18
Inadequada
-
-Total
85
100
0
100
200
300
400
500
Estação: Vila Moema - MPT
Qualidade do Ar
Encontrada
Frequência
Nº de
Medições
%
Qualidade do Ar
Encontrada
Frequência
Nº de
Medições
%
Índi
ce de
Qual
id
ade
do
A
r
Crítica
Péssima
Má
Inadequada
Aceitável
Boa
Data
34
CENTRAL DE UTILIDADES – CEUT
RELATÓRIO DE MONITORAMENTO AMBIENTAL – COMPLEXO TERMELÉTRICO JORGE LACERDA MUNICÍPIOS DE CAPIVARI DE BAIXO E TUBARÃO
14 ANEXO II – Monitoramento da Qualidade do Ar – Método Automático
Janeiro a Dezembro de 2016 Dióxido de Enxofre Material Particulado PM10 Material Particulado Total Dióxido de Enxofre Material Particulado PM10 Material Particulado Total Dióxido de Enxofre Material Particulado PM2,5 Material Particulado PM10 Material Particulado Total 01/jan 9,39 13,79 (**) 14,60 24,67 (**) 11,35 (**) 23,50 (**) 02/jan 3,00 12,42 (**) 5,62 25,25 (**) 16,39 (**) 21,71 (**) 03/jan 3,09 22,29 (**) 3,33 28,96 (**) 16,73 (**) 28,92 (**) 04/jan 2,71 24,38 (**) 2,90 27,42 (**) 49,73 (**) 31,79 (**) 05/jan 2,92 23,08 (**) 3,06 24,83 (**) 65,49 (**) 30,29 (**) 06/jan 2,86 26,83 (**) 2,63 23,96 (**) 22,51 (**) 35,00 (**) 07/jan 15,89 25,92 (**) 2,82 24,83 (**) 20,83 (**) 36,04 (**) 08/jan 18,91 18,42 (**) 2,92 26,63 (**) 8,68 (**) 31,58 (**) 09/jan 56,62 29,96 (**) 14,82 33,46 (**) 11,85 (**) 41,46 (**) 10/jan 2,66 21,46 (**) 3,21 22,50 (**) 22,16 (**) 26,17 (**) 11/jan 6,55 18,83 (**) 3,25 24,33 (**) 8,46 (**) 30,67 (**) 12/jan 34,88 29,58 (**) 37,09 (**) (**) 8,70 (**) 42,46 (**) 13/jan 8,25 33,38 (**) 5,54 40,04 (**) 10,21 14,57 49,08 (**) 14/jan 5,09 22,08 (**) 5,83 (**) (**) 8,93 17,52 29,88 (**) 15/jan 26,34 24,75 (**) 14,89 (**) (**) 79,15 12,74 36,75 (**) 16/jan 3,37 24,58 (**) 32,88 (**) (**) 9,51 20,30 31,46 (**) 17/jan 3,52 26,38 (**) 5,94 (**) (**) 19,34 14,48 32,88 (**) 18/jan 3,91 29,13 (**) 9,63 (**) (**) 37,07 15,13 39,54 (**) 19/jan 3,63 25,54 (**) 7,35 26,71 (**) 39,67 19,87 36,88 (**) 20/jan 3,50 23,46 (**) 25,71 31,08 (**) 12,59 (**) 34,38 (**) 21/jan 4,89 23,33 (**) 6,57 28,92 (**) 9,85 (**) 42,58 (**) 22/jan 3,76 25,83 (**) 11,46 26,29 (**) 15,58 (**) 38,12 (**) 23/jan 12,25 35,54 (**) 20,62 25,54 (**) 33,55 19,35 47,58 (**) 24/jan 6,29 31,92 (**) 5,41 25,29 (**) 105,46 16,17 45,00 (**) 25/jan 4,08 34,83 (**) 7,75 29,30 (**) 48,59 12,78 42,83 (**) 26/jan 14,70 29,96 (**) 5,18 27,26 (**) 9,64 19,87 44,75 (**) 27/jan 8,21 19,71 (**) 5,98 20,67 (**) 10,24 22,13 25,79 (**) 28/jan 20,70 12,96 (**) 20,79 25,46 (**) 28,02 23,04 27,42 (**) 29/jan 3,54 18,35 (**) 3,73 23,17 (**) 53,53 15,65 30,96 (**) 30/jan 16,46 26,18 (**) 4,40 22,83 (**) 9,82 15,96 33,15 (**) 31/jan 4,11 (**) (**) 3,62 17,00 (**) 8,10 12,87 18,78 (**) 01/fev 5,31 (**) (**) 6,31 19,54 (**) 10,70 13,17 16,70 (**) 02/fev 31,23 10,91 (**) 11,11 30,88 (**) 13,05 12,26 20,17 (**) 03/fev 3,81 (**) (**) 14,30 19,42 (**) 26,46 13,96 19,67 (**) 04/fev 3,56 (**) (**) 7,90 22,04 (**) 19,51 13,43 19,54 (**) 05/fev 3,61 (**) (**) 6,28 25,21 (**) 8,53 14,09 32,92 (**) 06/fev 10,52 19,89 (**) 6,01 24,92 (**) 9,02 14,48 31,21 (**) 07/fev 4,03 (**) (**) 6,04 20,50 (**) 31,63 16,39 24,12 (**) 08/fev 3,24 (**) (**) 5,54 23,04 (**) 35,84 18,13 28,42 (**) 09/fev 3,83 (**) (**) 5,15 18,67 (**) 7,15 16,52 28,88 (**) 10/fev 3,47 (**) (**) 5,79 26,13 (**) 7,41 18,65 39,21 (**) 11/fev 3,86 22,00 (**) 6,96 27,08 (**) 37,02 23,96 44,42 (**) 12/fev 3,54 22,42 (**) 5,80 21,87 (**) 56,55 25,04 36,12 (**) 13/fev 3,76 25,29 (**) 4,70 23,58 (**) 9,93 24,48 33,38 (**) 14/fev 3,96 22,63 (**) 4,83 21,38 (**) 7,89 15,39 29,17 (**) 15/fev 3,53 21,88 (**) 5,46 22,50 (**) 8,23 12,26 31,96 (**) 16/fev 3,55 23,17 (**) 4,79 22,13 (**) 10,56 13,91 28,96 (**) 17/fev 3,90 16,38 (**) 4,80 27,63 (**) 10,44 15,74 27,42 (**) 18/fev 6,28 (**) (**) 5,17 23,57 (**) 8,71 13,52 27,18 (**) 19/fev 7,26 (**) (**) 8,44 31,74 (**) 9,93 14,87 47,22 (**) 20/fev 29,02 (**) (**) 4,12 35,38 (**) 10,23 15,13 47,35 54,96 21/fev 12,59 (**) (**) 3,88 24,58 (**) 8,78 12,83 24,48 29,30 22/fev 4,53 (**) (**) 12,77 26,54 (**) 12,23 13,61 29,00 38,65 23/fev 4,85 21,43 (**) 6,74 26,67 (**) 32,88 14,83 34,30 46,13 24/fev 73,54 (**) (**) 4,50 26,71 (**) 9,79 17,74 33,57 40,13 25/fev 6,89 (**) (**) 2,65 27,00 (**) 9,86 16,74 36,00 50,52 26/fev 3,81 (**) (**) 12,29 26,58 (**) 7,99 21,78 37,04 44,74 27/fev 7,42 (**) (**) 2,39 25,04 (**) 7,36 42,52 36,35 45,70 28/fev 18,13 (**) (**) 2,24 20,79 (**) 8,54 16,26 26,87 41,17 29/fev 12,84 (**) (**) 3,97 23,25 (**) 8,10 16,39 44,48 55,20 01/mar 5,22 (**) (**) 5,24 22,88 (**) 28,80 15,70 35,17 57,91 02/mar 4,25 (**) (**) 4,11 22,92 (**) 28,62 14,74 32,57 53,00 03/mar 23,20 16,30 (**) 17,65 24,50 (**) 28,10 15,65 29,96 48,00 04/mar 99,82 (**) (**) 4,52 25,04 (**) 8,94 20,26 28,65 45,87 05/mar 31,69 (**) (**) 6,58 24,58 (**) 7,81 14,83 32,30 48,61 06/mar 11,61 (**) (**) 19,40 21,96 (**) 17,38 15,17 27,91 42,74 07/mar 19,06 (**) (**) 5,57 26,08 (**) 7,97 14,13 34,70 51,13 08/mar 4,42 (**) (**) 5,48 20,71 (**) 37,20 14,39 24,00 48,09 09/mar 6,00 (**) (**) 5,97 26,38 (**) 29,68 9,35 77,00 (**) 10/mar 36,67 (**) (**) 10,92 27,21 (**) 40,41 12,22 36,50 (**) 11/mar 12,75 (**) (**) 7,06 27,50 (**) 10,90 14,96 40,30 (**) 12/mar 44,55 (**) (**) 4,97 22,63 (**) 8,95 15,09 40,58 (**) 13/mar 27,90 (**) (**) 37,37 23,04 (**) 7,85 19,52 40,46 (**) 14/mar 10,62 (**) (**) 78,79 26,96 (**) 11,42 20,35 49,38 (**) 15/mar 4,55 (**) (**) 33,54 26,71 (**) 42,88 18,70 52,83 (**) 16/mar 4,48 (**) (**) 5,01 (**) (**) 88,03 16,52 58,08 (**) Vila Moema Estações Automáticas (Médias de 24 h (ug/m³))
Dia/Mês Capivai de Baixo São Bernardo
