Recalbox Manual

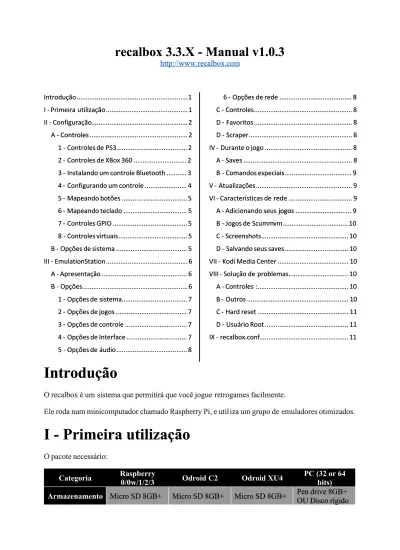

recalbox 3.3.X - Manual v1.0.3

recalbox 3.3.X - Manual v1.0.3

I - Primeira - Primeira utilização utilização ... ... 11 II II - - Configuração Configuração ... 2... 2 A A - - Controles ...Controles ... 2... 2 1 1 - - Controles de Controles de PS3 PS3 ... 2... 2 2 -

2 - Controles de XBox 360 ... 2Controles de XBox 360 ... 2 3 -

3 - Instalando um controle Bluetooth ... Instalando um controle Bluetooth ... 33 4 -

4 - Configurando um controle ... 4Configurando um controle ... 4 5 -

5 - Mapeando botões ... Mapeando botões ... 55 6 -

6 - Mapeando teclado ... 5Mapeando teclado ... 5 7 -

7 - Controles GPIO ... Controles GPIO ... 55 8

8 - - Controles virtuais Controles virtuais ... 5... 5 B -

B - Opções de sistema ... 5Opções de sistema ... 5 III

III - - EmulationStation EmulationStation ... 6... 6 A

A - Apresentação ... 6- Apresentação ... 6 B

B - - Opções Opções ... 6... 6 1

1 - - Opções de Opções de sistema sistema ... 7... 7 2 -

2 - Opções de jogos ... 7Opções de jogos ... 7 3 -

3 - Opções de controle ... 7Opções de controle ... 7 4 -

4 - Opções de Interface ... 7Opções de Interface ... 7 5

5 - - Opções de Opções de áudio áudio ... ... 88

6 -

6 - Opções de rede ...Opções de rede ... 8... 8 C C - - Controles Controles ... 8... 8 D - D - Favoritos Favoritos ... 8... 8 D D - - Scraper Scraper ... 8... 8 IV -

IV - Durante o jogo ...Durante o jogo ... 8... 8 A -

A - Saves ...Saves ... 8... 8 B

B - - Comandos especiais Comandos especiais ... 9... 9 V -

V - Atualizações Atualizações ... 9... 9 VI - Características de

VI - Características de rede ... 9rede ... 9 A - Adicionando seus

A - Adicionando seus jogos ...jogos ... 9... 9 B

B - - Jogos de Jogos de ScummScummvm vm ... 10... 10 C

C - - Screenshots Screenshots ... 10... 10 D -

D - Salvando seus saves Salvando seus saves ... 10... 10 VII -

VII - Kodi Media Center ... 10Kodi Media Center ... 10 VIII - Solução de

VIII - Solução de problemas...problemas... 10... 10 A

A - Controles - Controles : : ... 10... 10 B -

B - Outros ...Outros ... 10... 10 C -

C - Hard reset ... 11Hard reset ... 11 D -

D - Usuário Root Usuário Root ... 11... 11 IX

IX - - recalbox.conf recalbox.conf ... 11... 11

Introdução

Introdução

O recalbox é um

O recalbox é um sistema que permitirá que você jogue sistema que permitirá que você jogue retrogames facilmente.retrogames facilmente.

Ele roda num minicomputador chamado Raspberry Pi, e util

Ele roda num minicomputador chamado Raspberry Pi, e utiliza um grupo de iza um grupo de emuladores otimizados.emuladores otimizados.

I - Primeira utilização

I - Primeira utilização

O pacote necessário:

O pacote necessário:

Categoria

Categoria RaspberryRaspberry

0/0w/1/2/3

0/0w/1/2/3 Odroid Odroid C2 C2 Odroid Odroid XU4XU4

PC (32 or 64

PC (32 or 64

bits)

bits)

Armazenamento

Fonte de Energia

Boa qualidade

micro USB 2.5A Boa qualidademicro USB 2.5A

Use a fonte de energia Odroid oficial Fonte de alimentação  padrão do PC Vídeo Cabo HDMI, HDMI2VGA,HD MI2DVI

Cabo HDMI Cabo HDMI  provavelmenteHDMI, VGA (e

DVI e DP)

Controladores  _bluetoothUSB ou  _bluetoothUSB ou  _bluetoothUSB ou  _bluetoothUSB ou

Acesse recalbox.com/diy para mais informações no caso de primeira instalação.

Após a Instalação, o primeiro passo que deve ser feito é conectar o Recalbox na TV através do cabo HDMI.

Para ligar o Recalbox, apenas conecte seu RPi na tomada.

Muitos controles funcionam por padrão, porém se você deseja configurar diretamente um controle USB, ligue um teclado USB em seu RPi e veja a seção "Configurando um controle".

Para desligar o sistema: aperte o botão Menu e escolha a opção “SAIR” e “DESLIGAR  O SISTEMA”. Então, você pode desconectar o cabo de força da placa.

II - Configuração

A - Controles

Controles de PS3 e XBox 360 possuem suporte wireless. Muitos controles USB e Bluetooth também  possuem suporte. Para mais informações consulte a seção Periféricos compatíveis

Nota: Por padrão, o controlador PS3 é selecionado na configuração. Se você estiver usando outros

controladores, pode ser necessário desmarcar o controlador PS3, selecionar o controlador que você está usando, salvar a configuração e reiniciar. Encontre seu controlador abaixo para obter mais detalhes.

1 - Controles de PS3

A partir de 4.0.0, o dispositivo bluetooth interno não é suportado pelo recalbox para conectar-se aos controladores PS3 wireless. Se você deseja usar um controlador PS3 wireless, você deve usar um adaptador bluetooth compatível.

Para associar um controlador PS3, primeiro conecte o controlador à porta USB e _{aguarde 10}

segundos. Depois disto, você pode agora desconectar o controlador e pressionar o botão home para

iniciar a conexão sem fio.

Para cópias asiáticas do PS3 DualShock 3 (como GASIA ou SHANWAN), você precisará ajustar algumas configurações. Consulte os drivers dos controladores PS3

Se não tiver certeza sobre a fonte de alimentação e o consumo de energia dos dispositivos conectados, tente evitar o carregamento do SixAxis no RPi, pois isso pode causar problemas de estabilidade. Neste caso, conecte o controlador na recalbox apenas para associar seu controlador à sua recalbox.

Se você entender os parâmetros envolvidos ou querer tentar usar o SixAxis através de uma conexão USB, você precisa desativar o driver Bluetooth do ps3 em recalbox.conf configurando controllers.ps3.enabled = 0

Lembre-se de que a configuração dos controladores no recalbox é baseada na atribuição dos botões SNES:

Pad PS3 Pad SNES

X B

◯ A

Y X

Nota: O botão HOTKEY padrão é o botão PS. Aquele no meio do seu controlador.

Para mais informações sobre ações do HOTKEY, como salvar/carregar, veja a seção de comandos especiais .

2 - Controles de XBox 360

Nota: Os controladores sem fio XBox 360 precisam do receptor de sinal USB. Se você tem um

controle de XBox 360 com fio ou sem fio, ative-os no recalbox.conf seguindo as instruções do link xboxdrv no recalbox.conf .

Desde 4.1, a configuração Xbox não exige que você habilite qualquer driver específico. Funciona apenas fora da caixa e pode até ser usado com pads DualShock (o que não era o caso em 4.0).

Lembre-se de que a configuração dos controladores no recalbox é baseada na atribuição dos botões SNES:

Pad XBox Pad Snes

A B

B A

X Y

Y X

Nota: O botão HOTKEY padrão é o botão HOME. O grande no meio do seu controlador.

Para mais informações sobre ações do HOTKEY, como salvar/carregar, veja a seção de comandos especiais.

3 - Instalando um controle Bluetooth

Para instalar um controle Bluetooth, ajuste seu controle para o modo de pareamento. Então vá no menu utilizando um teclado e acesse "Opções de Controle", então selecione "Parear um controle Bluetooth"

Uma lista de controles detectados surgirá, então selecione o seu controle para ser pareado! Agora configure-o manualmente caso ele não seja um controle suportado!

Para usuários de 8bitdo, acesse 8bitdo on recalbox. (Ainda em Inglês)

4 - Configurando um controle

Você pode adicionar controles USB no recalbox.

A maioria dos modelos são compatíveis, acesse a lista de compatibilidade.

Depois de plugar seu controle USB ou parear seu controle Bluetooth, aperte o START com um controle já configurado ou (ou ENTER no teclado) e selecione a opção “Configuração de controles”.

Então siga as instruções.

O último botão, o ** HOTKEY ** é um botão que ativará combinações com outros botões (Veja a seção Comandos Especiais do manual). É recomendado utilizar o L3 (para controles com

analógico) ou o botão SELECT.

Os botões L2, R2, L3 e R3 são baseados nos controles de Playstation.

Pule a configuração dos botões que não existem em seu controle pressionando qualquer botão por 2 segundos.

Volte para a tela de configuração, atribua o controle para um jogador. Pronto, seu controle agora está configurado !

5 - Mapeando botões

Para controles de 6 botões (SNES, PSX, Arcade etc) os botões são mapeados para corresponder ao controle original.

Para controles de 2 botões (NES, PC Engine, Gameboy etc) os botões utilizáveis são B e A.

6 - Mapeando teclado

Se você falhou totalmente na configuração dos controles, você pode conectar um teclado USB no recalbox. Enter é START, Barra de espaço é SELECT, Q é VOLTAR, S é OK.

7 - Controles GPIO

Você pode conectar seus controles e botões diretamente na GPIO do Raspberry Pi. Acesse Controles GPIO (Ainda em Inglês) para maiores informações.

Voce pode conectar controles originais de PSX, NES, SNES, Megadrive (Genesis) entre outros.

8 - Controles virtuais

Utlizando os controles virtuais Miroof voce pode instalar até 4 controles utilizando seus celulares! Para instalá-los acesse o navegador de internet do seu celular e digite o IP de seu Recalbox seguido  pela porta de comunicação (porta = 8080). Para saber seu IP acesse a seção Opções de rede em seu

manual.

Para mais informações acesse Controles virtuais (Ainda em Inglês).

B - Opções de sistema

Voce pode configura seu Recalbox de duas maneiras:

 Utilizando a interface gráfica do Emulationstation (Veja a seção Emulationstation para mais

 Através da configuração do arquivo recalbox.conf , lá voce pode fazer ajustes mais

detalhados

III - EmulationStation

A - Apresentação

Quando você iniciar o Recalbox, a interface gráfica Emulationstation surgirá. Você pode selecionar seus sistemas e carregar os jogos a partir dela.

A primeira tela é a tela de sistema :

Ela mostrará todos os sistemas disponíveis.

B - Opções

1 - Opções de sistema

Voce poderá acessar as informações do sistema, mudar o idioma do Emulationstation, alterar as opções de overclocking, atualizar seu Recalbox e ajustar o Kodi..

 No RPi 1, voce poderá realizar o overclocking nas seguintes opções (ordem de velocidade):  NONE < HIGH < TURBO < EXTREM

A opção EXTREM pode violar os termos de garantia do seu RPi 1 mas é a opção que dará a melhor  performance para todos os emuladores no RPi 1.

Caso queira emular jogos de N64, é recomendado que voce faça overclocking no RPi 2.

2 - Opções de jogos

Voce pode ajustar as seguintes opções: proporção de vídeo (16:9, 4:3), suavização das imagens e retroceder jogos.

A opção de retroceder jogos permite que voce volte numa determinada cena ou parte do jogo. (Se voce caiu no buraco tentando pegar o cogumelo verde no Super Mario World, entenderá a utilidade da função!)

 _Essa função pode causar perda de velocidade em alguns emuladores (SNES, PSX) se voce ativá-lo por padrão. Voce pode ajustar quais emuladores terão essa função através do recalbox.conf

3 - Opções de controle

Voce poderá configurar seus controles e mapear os botões da maneira que desejar.

4 - Opções de Interface

Voce terá acesso as opções de ajuste da interface do Emulationstation. Voce poderá ajustar o uso do overscan caso tenha problemas com bordas pretas ou tela cortada. Acesse Opções de Overscan para mais informações (Ainda em Inglês)

5 - Opções de áudio

Voce poderá desligar a trilha sonora do Emulationstation, ajustar o volume e escolher por onde o som sairá no RPi (Escolha automática, HDMI, P2).

6 - Opções de rede

Voce poderá ativar e configurar uma conexão wifi e o hostname de seu Recalbox, pegar o IP de seu Recalbox. É necessário teclado para escrever o nome da rede wifi bem como a senha do wifi.

Existe um bug conhecido no qual voce não consegue digitar todos os caracteres necessários para o nome de sua rede ou senha. Por conta disso, é possível configurar o wifi no arquivo recalbox.conf

C - Controles

** Comandos da interface: **

A --> Selecionar B --> Voltar Y --> Favoritos X --> Executa o Kodi Start --> Menu Select --> Opções R --> Página seguinte L --> Página anterior

Quando voce seleciona um sistema com o A, a tela mostrará todos os jogos disponíveis daquele sistema.

Caso queira retornar à interface durante uma emulação, consulte a seção do manual "Durante o  jogo" para verificar o comando para isso.

D - Favoritos

Voce pode estabelecer um jogo como favorito pressionando o botão Y. O jogo ficará no topo de sua lista com uma ☆ antes do nome. Caso queria tirar do favorito aperte Y novamente. Voce precisará

desligar o sistema apropriadamente dentro do Emulationstation para que seus favoritos sejam salvos e apresentados na próxima reinicialização do sistema.

D - Scraper

Para cada jogo, voce pode pegar a capa e algumas informações que serão apresentadas enquanto voce navega pela lista de jogos no Emulationstation. Para executar o Scraper, aperte START e vá  para a opção Scraper. Então siga as instruções.

IV - Durante o jogo

A - Saves

Os emuladores possuem uma característica muito útil: save states. Um save state é um salvamento rápido de um jogo e permite que você recarregue o jogo daquele exato ponto.

Com save states, você nunca mais precisará procurar por savepoints novamente! É possível salvar mais de um save state por jogo se você mudar o slot de salvamento.

Para usar o save state pressione Hotkey + Y

B - Comandos especiais

Quando você está em um jogo, os comandos especiais são disponibilizados

Aperte o hotkey mais um dos botões listados abaixo para executar os seguintes comandos: Y -> Salva um save state X -> Carrega um save state

Start -> Sair do jogo B -> Menu do RetroArch Up -> Muda para o slot de salvamento anterior (save state) Down -> Muda para o slot de salvamento seguinte (save state) L1 -> Screenshot

Right -> Acelera o jogo Left -> Retrocede o jogo (caso ativo) R2 -> Muda para o efeito de tela seguinte L2 -> Moda para o efeito de tela anterior

 No FBA e no Mame, apertar o Select adiciona um crédito. No Mame, se seu Hotkey é o Select, o comando para sair da emulação passará a ser R1 + Start (dessa forma o Select preservará a função de adicionar fichas).

Voce poderá acessar as configurações do Retroarch através do Hotkey + B. Se voce quiser

configurar o Retroarch e salvar as configurações, voce pode selecionar a opção "Save Settings on Exit" no menu do Retroarch. Após isso, toda configuração feita no Retroarch será salva.

V - Atualizações

A atualização do recalbox pode ser feita no menu da interface gráfica. Conecte um cabo de rede no recalbox ou rede wifi, aperte o Start e então selecione 'Atualizar sistema' com o botão A.

Depois da atualização, o sistema será reiniciado.

VI - Características de rede

Se você conectar um cabo de rede ou wifi no recalbox, ele compartilhará arquivos com sua rede local. No seu computador, entre em Redes no Windows Explorer e selecione o Recalbox :

Se voce não consegui encontrar o Recalbox na sua lista de dispositivos de rede, tente digitar

\RECALBOX na barra de endereço. Caso não funcione, vá no menu do Recalbox, nas Opções de

Rede e anote o número do IP. Então digite seu IP na barra de endereço, por exemplo \192.168.1.30 Você pode acessar todas as pastas compartilhadas do recalbox :

A - Adicionando seus jogos

Copie os arquivos para a pasta correspondente.

 Não hesite em compartilhar seus jogos favoritos no fórum do recalbox !http://blog.recalbox.fr/forums/

B - Jogos de Scummvm

Quando voce adicionar um jogo de Scummvm, é necessário descompactar os arquivos para uma  pasta. Nessa pasta voce deverá ser incluído um arquivo com o nome [gameshortname].scummvm

Voce poderá encontrar os shortnames para todos os jogos suportados no site http://scummvm.org/compatibility/

Por exemplo, se voce copiar a pasta "Broken Sword 1" dentro da pasta scummvm, será necessário criar um arquivo, dentro dessa pasta, chamado sword1.scummvm

Seu jogo aparecerá na interface gráfica e voce poderá modificar seus metadados caso queira mostrar o nome completo do jogo.

C - Screenshots

Aperte Hotkey + L1 nos emuladores para tirar uma screenshot. O arquivo de extensão png é salvo na pasta “screenshots”, voce pode acessá-la através da rede.

Compartilhe seus melhores screenshots conosco em http://blog.recalbox.com/forums/

D - Salvando seus saves

A pasta “sauvegardes” compartilhada com o recalbox contém todos os saves e save states. Voce

 pode copiá-los se voce quer guardá-los em algum local seguro.

VII - Kodi Media Center

Pressionando o botão X no seu controle, voce executará o Kodi Media Center (conhecido também como XBMC). Voce também pode acessá-lo pressionando o START e executando-o a partir do menu.

Para sair do Kodi, selecione a opção "QUIT" no programa, com isso voce voltará ao Recalbox.

VIII - Solução de problemas

A - Controles :

 O controle de PS3 está piscando mas não está associado Conecte o controle no recalbox e

espere 10 segundos. Voce pode agora desconectar o controle e apertar o botão Home (Logo PS).

 O controle de PS3 parece morto Voce deve reiniciar o controle pressionando um pequeno

 botão atrás do controle em um pequeno buraco com um clips de papel.

 Bordas pretas e imagem grande demais Tente ativar o Overscan no menu do recalbox na

opção "System Settings". Utilize o controle remoto de sua televisão para procurar o menu de imagem, e ajuste o tamanho da tela para “1:1 pixel” ou “Completa”. Se não funcionar, voce

deve ativar o Overscan no Recalbox através do menu Opções de sistema. Acesse Opções de Overscan para mais informações.

 Tela preta num monitor de PC Caso seu monitor (HDMI ou DVI) esteja apresentando tela

 preta, modifique o arquivo config.txt e remova a linha hdmi_drive=2. Mais informações em Mini HowTo - Connect your recalbox to a DVI screen (Ainda em Inglês)

C - Hard reset

 Se voce quiser reiniciar o sistema, conecte um teclado usb e aperte a tecla Shift no processo

de boot do RPi. Voce pode reinstalar o recalboxOS a partir desse processo. Todos os seus dados serão excluídos.

D - Usuário Root

 Utilize como nome do usuário root e a senha recalboxroot  Voce pode se conectar ao Recalbox via ssh

 Voce pode também acessar o terminal saindo do Emulationstation pressionando o F4 ou

ALT+F2 no teclado

Mais informações em Mini HowTo - Root access on terminal (Ainda em Inglês)

IX - recalbox.conf

O arquivo recalbox.conf  que é compartilhado na rede (via Samba) através do diretório system é

utilizado para modificar outras configurações que não estão presentes na Interface. Acesse recalbox.conf  para mais detalhes.
