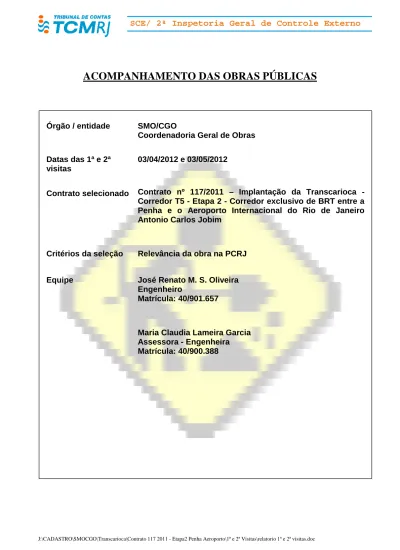

ACOMPANHAMENTO DAS OBRAS PÚBLICAS
Órgão / entidade SMO/CGO
Coordenadoria Geral de Obras Datas das 1ª e 2ª
visitas
03/04/2012 e 03/05/2012
Contrato selecionado Contrato nº 117/2011 – Implantação da Transcarioca - Corredor T5 - Etapa 2 - Corredor exclusivo de BRT entre a Penha e o Aeroporto Internacional do Rio de Janeiro Antonio Carlos Jobim
Critérios da seleção Relevância da obra na PCRJ
Equipe José Renato M. S. Oliveira
Engenheiro
Matrícula: 40/901.657
Maria Claudia Lameira Garcia Assessora - Engenheira Matrícula: 40/900.388
SUMÁRIO RELATÓRIO DAS 1ª E 2ª VISITAS – DIA 03/04/2012 E 03/05/2012 A) APRESENTAÇÃO DO PROJETO TRANSCARIOCA ETAPA 2 B) ACOMPANHAMENTO DA OBRA
B.1) EXECUÇÃO – OBRAS-DE-ARTE
B.1.1) PONTE ESTAIADA SOBRE A BAÍA DE GUANABARA B.1.2) PONTE SOBRE O CANAL DO CUNHA
C) OBSERVAÇÕES D) CONCLUSÃO Anexos 1. Ofício de apresentação; 2. Cronograma financeiro; 3. Relatório FINCON;
J:\CADASTRO\SMOCGO\Transcarioca\Contrato 117 2011 - Etapa2 Penha Aeroporto\1ª e 2ª Visitas\relatorio 1ª e 2ª visitas.doc
RELATÓRIO DAS 1ª E 2ª VISITAS – DIA 03/04/2012 e 03/05/2012
CONTRATO Nº: 117/2011
OBJETO: Implantação da Transcarioca - Corredor T5 - Etapa 2 - Corredor
exclusivo de BRT entre a Penha e o Aeroporto Internacional do Rio de Janeiro Antonio Carlos Jobim
EMPRESA: Consórcio Transcarioca Rio – Construtora OAS Ltda., Carioca
Christiani Nielsen Engenharia S/A e Contern Construções e Comércio Ltda
FUNDAMENTO LEGAL/MODALIDADE DA LICITAÇÃO: CO nº 42/2010 TCMRJ DO CONTRATO: 40/006.765/2011
PROCESSO ADMINISTRATIVO Nº: 06/371.462/2010 PT: 15.03.15.451.0365.1719
PRAZO TOTAL (incluindo prorrogações): 900 dias corridos DATA DE INÍCIO (memorando de início): 20/03/2012 PREVISÃO DE TÉRMINO: 05/09/2014
VALOR TOTAL CONTRATADO: 542.791.867,00
VALOR TOTAL LIQUIDADO (FINCON): R$ 8.661.626,971 VALOR TOTAL EMPENHADO (FINCON): R$ 48.851.268,002
VALOR TOTAL A EMPENHAR NO EXERCÍCIO (FINCON): R$ 0,00 FISCAIS DA OBRA: Eduardo Fagundes Carvalho
Ricardo da Cruz Falcão Alzamir de Freitas Araújo
SITUAÇÃO:
. Edital CO nº 42/2010 (processo nº 40/000.129/11) –conhecimento em sessão de 06/06/2011.
. Contrato nº 117/2011 (processo nº 40/006.765/11) – em tramitação no TCMRJ.
1
Fonte: Relatório FINCON de 02/05/2012
a) Apresentação do Projeto Transcarioca Etapa 2
A Região Metropolitana do Rio de Janeiro possui uma malha radial de transporte coletivo de alta capacidade em direção ao Centro do Rio de Janeiro, operado pela Supervia (malha ferroviária) e pelo MetroRio (malha metroviária), de forma que, transversalmente aos eixos radiais, o transporte coletivo é realizado principalmente pela malha de ônibus convencionais.
Figura 1 – Rede de transporte de alta capacidade (2009).
Figura 2 – Traçado do BRT Transcarioca.
J:\CADASTRO\SMOCGO\Transcarioca\Contrato 117 2011 - Etapa2 Penha Aeroporto\1ª e 2ª Visitas\relatorio 1ª e 2ª visitas.doc
A implantação de um sistema de alta capacidade que atenda as regiões periféricas se torna necessário com o crescimento populacional e crescente demanda, proporcionando melhor qualidade de vida à população.
O sistema BRT (Bus Rapid Transit) se apresenta como alternativa de sistema de alta capacidade, podendo atender a uma demanda equivalente ao sistema sobre trilhos, porém com a vantagem de ter um custo operacional e de implantação menor, com a flexibilidade do sistema de ônibus convencional.
O corredor viário Transcarioca terá poder estruturante sobre todo o sistema de transportes urbanos de sua área de influência e sua entrada em operação suscitará o remanejamento das linhas de ônibus hoje existentes. Serão eliminadas as linhas que tenham itinerários concorrentes e valorizadas às que sejam alimentadoras ou complementares, de modo a construir um sistema integrado racionalmente.
O objetivo principal da Etapa 2 do Transcarioca, do Bairro da Penha ao Aeroporto Tom Jobim, na Ilha do Governador é a construção de um Corredor Viário de Transito Rápido, utilizando ônibus articulado de alta capacidade de transporte, denominado BRT, no sentido transversal à Cidade do Rio de Janeiro e dentro de uma perspectiva de integração com os outros corredores de transporte Transoeste, Transolímpica e Transbrasil, com outras linhas de ônibus, e também com outras modalidades de transporte tais como trens e metrô.
Tem também como finalidade a interligação com a Etapa 1 permitindo dessa forma a ligação em via expressa segregada exclusivamente para ônibus articulados entre a Zona Oeste, a partir da Barra da Tijuca, com a Zona Norte através do Terminal no Aeroporto Internacional Tom Jobim, Ilha do Governador.
O corredor BRT Transcarioca possui, na totalidade, 44 estações e 4 terminais, das quais 38 estações correspondem à Etapa 1 e 8 à Etapa 2. A Etapa 1 possui uma extensão de 28 km, e a Etapa 2 de 11 km, totalizando 39 km de corredor. As estações estão, em média, espaçadas em 600 metros e no máximo, em 2.300 metros, nas áreas de baixa demanda.
A Etapa 2 se divide em dois trechos A e B de características distintas. O trecho A, com cerca de 3 km, terá a maior quantidade das desapropriações previstas, enquanto o trecho B, com cerca de 8 km, se destaca pelo grande número de obras de arte especiais.
A integração com os meios de transporte sobre trilhos também foi priorizada, mediante a previsão de uma estação em Olaria no cruzamento com a Supervia – ramal Gramacho.
Trecho A
Terminal Penha
Rua Monsenhor Alves Rocha Rua Ibiapina e Uranos Estrada Engenho da Pedra
Estações: Av. Brasil, Nerval Gouveia, Drumond, Olaria, Leopoldina.
Obras de arte: Viaduto sobre a Supervia, Viaduto sobre a Av.Brasil em arco estaiado. Trecho B
Rua Sgt. Peixoto
Av. Brigadeiro Trompowski Av. Um
Rua Vinte e Sete Estrada do Galeão Av. Vinte de Janeiro
Estações: Terminal Aeroporto, Terminal Guanabara, Baía, Hospital Universitário,
Brigadeiro Trompowski.
Obras de arte: Viaduto sobre a Av. Vinte de Janeiro, Viaduto sobre a Estrada do
Galeão, Viaduto sobre a ponte nova do Galeão, Ponte Estaiada sobre a Baía de Guanabara, ampliação da Ponte sobre o Canal do cunha, Viaduto sobre a Av. Brigadeiro Trompowsky.
J:\CADASTRO\SMOCGO\Transcarioca\Contrato 117 2011 - Etapa2 Penha Aeroporto\1ª e 2ª Visitas\relatorio 1ª e 2ª visitas.doc
Quadro demonstrativo dos serviços a executar (Memorial Descritivo)
Serviços de escritório, laboratório e campo Demolições de desapropriações
Remoção de pavimento flexível Terraplenagem - viário
Terraplenagem - acessos dos viadutos Pavimento rígido - viário
Pavimento flexível - viário Reforço do pavimento flexível Sinalização horizontal Sinalização vertical Sinalização semafórica Serviços complementares Urbanismo e paisagismo Microdrenagem - galerias
Microdrenagem - escavações / embasamentos / reaterros / escoramentos Microdrenagem - poços de visita
Microdrenagem - desobstrução de galerias existentes Iluminação
Consultoria especializada Administração local Obras de arte especiais
OAE-1 - viaduto sobre a supervia OAE-2 - viaduto sobre a av. Brasil
OAE-3 - viaduto sobre a av. Brigadeiro Trompowski OAE-4 - ponte sobre o canal do Cunha
OAE-5 - OAE-6- ponte estaiada ilha do Fundão-Galeão + vd sobre a ponte nova do Galeão OAE-7 - viaduto sobre a estrada do Galeão
OAE-8 - viaduto sobre a av. 20 de janeiro Equipamentos
b) Acompanhamento da obra
A opção de escolha das primeiras frentes de serviço recaiu sobre as obras de arte especiais.
Atualmente, as frentes de trabalho se concentram na execução das fundações da ponte estaiada que interligará a Ilha do Fundão a Ilha do Governador e nas fundações da ponte sobre o canal do Cunha.
A primeira medição, no valor de R$ 8.661.626,97, foi liquidada em 19/04/2012. A respectiva memória de cálculo foi solicitada pessoalmente à fiscalização em 03/05/2012 e por e-mail à 5ª Gerência de Obras em 07/05/2012. Dessa forma, não foi incluída nesse relatório sua análise que, sem prejuízo, será incluída no próximo relatório de visita.
b.1) Execução – Obras-de-Arte
b.1.1) Ponte Estaiada sobre a Baía de Guanabara
Os principais serviços em andamento são execução de estaca escavada em terra e mar e concretagem de apoio e bloco de fundação.
1ª visita – 03/04/2012 2ª visita – 03/05/2012
Figura 4 – Apoio 2: Execução de estaca escavada.
Figura 5 – Apoio 2: Arrasamento de estacas para execução do bloco.
1ª visita – 03/04/2012 2ª visita – 03/05/2012
Figura 6 – Apoio 3: Preparação da balsa para execução de estacas em lâmina d’água.
Figura 7 – Apoio 3: Execução de estaca escavada em lâmina d’água.
J:\CADASTRO\SMOCGO\Transcarioca\Contrato 117 2011 - Etapa2 Penha Aeroporto\1ª e 2ª Visitas\relatorio 1ª e 2ª visitas.doc
2ª visita – 03/05/2012
Figuras 8 e 9 – Apoio 1: Encontro concretado.
2ª visita – 03/05/2012
Figuras 10 e 11 – Apoio 4: Preparação da balsa para execução de estacas em lâmina d’água.
b.1.2) Ponte sobre o canal do Cunha
O principal serviço em andamento é a execução de estaca escavada.
2ª visita – 03/05/2012
c) Observações
c.1) Contratação do projeto básico da CO nº 42/10
Foram encontradas incongruências em relação à cronologia dos processos associados à elaboração do projeto básico e execução da obra da Transcarioca Etapa 2
A Tabela 1 a seguir apresenta as principais datas relativas aos processos administrativos referentes ao projeto básico (06/370.834/10) e execução da obra (06/371.462/10) da Transcarioca – Etapa 2.
Projeto Básico (06/370.834/10) Execução da obra (06/371.462/10)
Etapa Data Etapa Data
Autuação do processo TCMRJ da CO nº 42/10 06/01/2011 Homologação da TP nº 54/10 15/12/2010 Homologação da CO nº 42/10 29/08/2011 Assinatura do Contrato nº 03/11 14/01/2011 Assinatura do Contrato nº 117/11 16/11/2011
Memo de início 11/04/2011 Memo de início 20/03/2012
Observa-se que a data de assinatura do contrato nº 03/11 referente ao projeto básico é 14/01/2011, sendo o respectivo memorando de início de 11/04/2011. No entanto, o Edital da Concorrência nº 42/10, autuado nesta Corte de Contas em 06/01/2011, já possuía em seus anexos o referido projeto básico do corredor Transcarioca – Etapa 2, conforme demonstram as folhas contidas no anexo 4. Pese que o projeto básico anexo à Concorrência nº 42/10 é assinado pelas empresas JDS Engenharia e Consultoria Ltda, LOGIT Engenharia Consultiva Ltda e PROJCONSULT Engenharia de Projetos Ltda, vencedoras da TP nº 54/10 para elaboração do projeto básico.
Assim sendo, solicitamos esclarecimentos por parte desta SMO quanto à cronologia dos eventos de contratação do projeto básico posteriormente ao envio ao TCMRJ, para a análise prévia do Edital CO nº 42/10, respaldado no §2º, do artigo 113, da Lei 8666/93.
c.2) Alterações em relação ao Projeto Básico
Foram comunicadas, durante as visitas à obra, alterações do traçado viário original no Trecho A em Ramos. Da mesma forma, a obra de arte sobre o canal do Cunha, inicialmente projetada como alargamento da ponte existente que liga a av. Brigadeiro Trompowsky à ilha do Fundão, foi alterada para uma ponte adjacente com estrutura independente.
J:\CADASTRO\SMOCGO\Transcarioca\Contrato 117 2011 - Etapa2 Penha Aeroporto\1ª e 2ª Visitas\relatorio 1ª e 2ª visitas.doc
Solicitamos o encaminhamento das documentações que embasaram as referidas alterações.
d) Conclusão
Sugerimos que seja dada ciência ao Conselheiro Relator dos fatos apresentados com sugestão de envio de ofício em apartado, com cópia do relatório da 1ª e 2ª visitas técnicas, visando à manifestação do SMO/CGO quanto ao apontado no item c permanecendo o presente no aguardo da 3ª visita técnica.
2ª IGE, 14 de maio de 2012.
José Renato M. S. Oliveira Engenheiro
Matrícula nº 40/901.657
Maria Claudia Lameira Garcia Assessora – Engenheira
