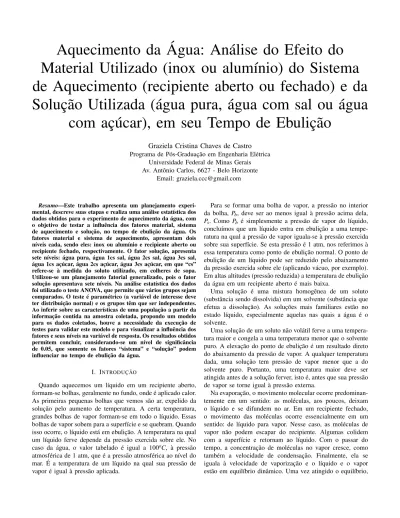

Aquecimento da Água: Análise do Efeito do

Material Utilizado (inox ou alumínio) do Sistema

de Aquecimento (recipiente aberto ou fechado) e da

Solução Utilizada (água pura, água com sal ou água

com açúcar), em seu Tempo de Ebulição

Graziela Cristina Chaves de Castro

Programa de Pós-Graduação em Engenharia Elétrica Universidade Federal de Minas Gerais Av. Antônio Carlos, 6627 - Belo Horizonte

Email: graziela.ccc@gmail.com

Resumo—Este trabalho apresenta um planejamento experi-mental, descreve suas etapas e realiza uma análise estatística dos dados obtidos para o experimento de aquecimento da água, com o objetivo de testar a influência dos fatores material, sistema de aquecimento e solução, no tempo de ebulição da água. Os fatores material e sistema de aquecimento, apresentam dois níveis cada, sendo eles: inox ou alumínio e recipiente aberto ou recipiente fechado, respectivamente. O fator solução, apresenta sete níveis: água pura, água 1cs sal, água 2cs sal, água 3cs sal, água 1cs açúcar, água 2cs açúcar, água 3cs açúcar, em que “cs” refere-se à medida do soluto utilizado, em colheres de sopa. Utilizou-se um planejamento fatorial generalizado, pois o fator solução apresentava sete níveis. Na análise estatística dos dados foi utilizado o teste ANOVA, que permite que vários grupos sejam comparados. O teste é paramétrico (a variável de interesse deve ter distribuição normal) e os grupos têm que ser independentes. Ao inferir sobre as características de uma população a partir da informação contida na amostra coletada, propondo um modelo para os dados coletados, houve a necessidade da execução de testes para validar este modelo e para visualizar a influência dos fatores e seus níveis na variável de resposta. Os resultados obtidos permitem concluir, considerando-se um nível de significância de 0.05, que somente os fatores “sistema” e “solução” podem influenciar no tempo de ebulição da água.

I. INTRODUÇÃO

Quando aquecemos um líquido em um recipiente aberto, formam-se bolhas, geralmente no fundo, onde é aplicado calor. As primeiras pequenas bolhas que vemos são ar, expelido da solução pelo aumento de temperatura. A certa temperatura, grandes bolhas de vapor formam-se em todo o líquido. Essas bolhas de vapor sobem para a superfície e se quebram. Quando isso ocorre, o líquido está em ebulição. A temperatura na qual um líquido ferve depende da pressão exercida sobre ele. No caso da água, o valor tabelado é igual a 100o_{C, à pressão}

atmosférica de 1 atm, que é a pressão atmosférica ao nível do mar. É a temperatura de um líquido na qual sua pressão de vapor é igual à pressão aplicada.

Para se formar uma bolha de vapor, a pressão no interior da bolha, P_b, deve ser ao menos igual à pressão acima dela, Ps. Como Pb é simplesmente a pressão de vapor do líquido,

concluímos que um líquido entra em ebulição a uma tempe-ratura na qual a pressão de vapor iguala-se à pressão exercida sobre sua superfície. Se esta pressão é 1 atm, nos referimos à essa temperatura como ponto de ebulição normal. O ponto de ebulição de um líquido pode ser reduzido pelo abaixamento da pressão exercida sobre ele (aplicando vácuo, por exemplo). Em altas altitudes (pressão reduzida) a temperatura de ebulição da água em um recipiente aberto é mais baixa.

Uma solução é uma mistura homogênea de um soluto (substância sendo dissolvida) em um solvente (substância que efetua a dissolução). As soluções mais familiares estão no estado líquido, especialmente aquelas nas quais a água é o solvente.

Uma solução de um soluto não volátil ferve a uma tempera-tura maior e congela a uma temperatempera-tura menor que o solvente puro. A elevação do ponto de ebulição é um resultado direto do abaixamento da pressão de vapor. A qualquer temperatura dada, uma solução tem pressão de vapor menor que a do solvente puro. Portanto, uma temperatura maior deve ser atingida antes de a solução ferver, isto é, antes que sua pressão de vapor se torne igual à pressão externa.

Na evaporação, o movimento molecular ocorre predominan-temente em um sentido: as moléculas, aos poucos, deixam o líquido e se difundem no ar. Em um recipiente fechado, o movimento das moléculas ocorre essencialmente em um sentido: de líquido para vapor. Nesse caso, as moléculas de vapor não podem escapar do recipiente. Algumas colidem com a superfície e retornam ao líquido. Com o passar do tempo, a concentração de moléculas no vapor cresce, como também a velocidade de condensação. Finalmente, ela se iguala à velocidade de vaporização e o líquido e o vapor estão em equilíbrio dinâmico. Uma vez atingido o equilíbrio,

(2)

a concentração de moléculas na fase de vapor não varia com o tempo. Isto significa que a pressão exercida pelo vapor sobre o líquido permanece constante. A pressão do vapor em equilíbrio com o líquido é denominada pressão de vapor. A 100oC, a pressão de vapor da água chega a 1 atm (760 mmHg).

O ponto de ebulição de um líquido é a temperatura na qual são formadas bolhas cheias de vapor no seu interior e depende da pressão exercida sobre o mesmo. O ponto de ebulição normal é a temperatura na qual um líquido ferve quando a pressão acima do líquido é 1 atm (760 mmHg). Para um líquido puro, a temperatura permanece constante durante a ebulição. Se o líquido é impuro, esperamos que a temperatura cresça continuamente durante a ebulição.

A quantidade de calor absorvido no aumento de temperatura de uma substância depende de três fatores:

• da massa da substância: quanto maior a massa, maior o calor absorvido.

• da variação de temperatura: quanto maior a variação de temperatura, maior o calor absorvido.

• do calor específico

q= ce× m × ∆t = quantidade de calor absorvida pela

água, em joules (J) ∆t = tf inal− tinicial

cal = quantidade de calor necessária para elevar a temperatura de 1g de água em 1oC(1cal = 4,184J) ce = calor específico da água = 4,18J/gxoC

m= massa da água = 1l = 1kg = 1x103g

O abaixamento do ponto de congelamento, como a elevação do ponto de ebulição, é um resultado direto do abaixamento da pressão de vapor do solvente pelo soluto. O ponto de ebulição ou congelamento da solução é a temperatura na qual o solvente em solução tem a mesma pressão de vapor que a do solvente (líquido ou sólido) puro. A elevação do ponto de ebulição e o abaixamento do ponto de congelamento, como o abaixamento da pressão de vapor são propriedades coligativas. Elas são diretamente proporcionais à concentração de soluto, geralmente expressa em molalidade (m). [4]

II. PLANEJAMENTOPRÉ-EXPERIMENTAL

O objetivo deste experimento é inferir sobre as caracterís-ticas de uma população a partir da informação contida na amostra obtida e propor um modelo para os dados coletados, verificando se existe diferença significativa entre as variações do tempo de ebulição da água, relativas aos diferentes fatores do experimento e suas interações, e se existir, estimar esta diferença.

Para garantir as condições de identidade e independên-cia dos dados coletados e evitar erros sistemáticos, optou-se pela aleatorização na obtenção dos pontos experimentais, utilizando-se para este fim, o Minitab 16, que é uma ferramenta de análise estatística de dados.

Este experimento foi realizado, tendo como base as seguin-tes considerações iniciais:

• Planejamento fatorial com análise de variância, para 03 (três) fatores (material, sistema e solução), sendo inox e alumínio; sistema aberto e sistema fechado; água pura, água com 1 colher de sopa de sal, água com 2 colheres de sopa sal, água com 3 colheres de sopa sal, água com 1 colher de sopa açúcar, água com 2 colheres de sopa de açúcar e água com 3 colheres de sopa açúcar, os diferentes níveis de cada fator, respectivamente.

• Para analisar o efeito individual de cada fator sobre o tempo de ebulição da água e os efeitos de interação entre eles, foram realizadas quatro replicações do experimento.

• Plano do experimento: Fatores: 3

Nível dos Fatores: 2, 2, 7 Classes: 28

Replicações: 4 por classe Observações totais: 112

Ordem das observações: aleatorizada (Minitab, ver-são 16)

• Temperatura ambiente e 0,89atm

• A ebulição é medida após o rompimento da 1a bolha na superfície da solução.

• Em temperatura ambiente (25oC) é esperado que a água ferva a 98oC.

• Nível de significância 0,05(5%): a hipótese nula será rejeitada se for detectada uma diferença significativa entre as médias dos 4 sistemas propostos.

• Variável de Resposta: tempo de ebulição da água A. Materiais e Métodos

A relação do material utilizado está listada abaixo:

• Recipiente graduado de 1000 ml

• Cronômetro

• Panelas de inox e de alumínio de mesmo tamanho

• Água (1l): não é totalmente pura (cloro)

• Açúcar (15g, 30g, 45g)

• Sal (15g, 30g, 45g)

• 3 queimadores de fogão de mesmo diâmetro - chama alta constante

• Termômetro químico Incoterm (vidro com mercúrio) – Escala: −10o_C_{+ 310}o_C

– Divisão: 1o_C_{(com grau de incerteza de uma unidade no último}

dígito)

– Limite de erro: até 210o_{C, ±1}o_C_{/ acima de 210}o_{C, ±2}o_C 1) Protocolo do experimento:

• Colocar 1l de água à temperatura ambiente no recipiente graduado

• Medir a temperatura do sistema com um termômetro e anotá-la

– O valor dessa temperatura corresponderá ao tempo inicial (zero minuto)

– A leitura com o termômetro foi feita um pouco abaixo da superfície do líquido (nunca com o termômetro encostado no fundo do recipiente)

(3)

• Colocar a água pura (ou uma das soluções) em uma das panelas e iniciar o aquecimento acendendo o queimador do fogão na temperatura mais alta e, ao mesmo tempo, acionando o cronômetro

• No caso das soluções, o sólido foi dissolvido por agitação até que fosse formada uma solução homogênea

• Quando a água ferver (entrar em ebulição), anotar a tem-peratura e o tempo indicados nos respectivos medidores

• No caso do recipiente tampado, esperar a temperatura alcançar 1 minuto a menos que a temperatura de ebulição do recipiente aberto e, então, abrir a tampa em 1 cm, para monitorar o tempo de ebulição

• Colocar o recipiente e os queimadores utilizados ainda quentes, em água fria, para o resfriamento dos mesmos

B. Fatores, Níveis, Variáveis de Resposta

Os fatores e os níveis definidos são detalhados na Tabela I.

Tabela I

FATORES ENÍVEISDEFINIDOS

Fator Nível 1 Nível 2 . . . Nível 7

Material da Panela Inox Alumínio -

-Sistema Termodinâmico Aberto Fechado -

-Solução Aquosa Água Pura Água 1cs de sal . . . Água 3cs de açúcar

C. Análise dos Resultados

O modelo de efeitos é representado pela equação abaixo:

yi jk= µ + τi+ βj+ γk+ (τβ )i j+ (τγ)ik+ (β γ)jk+ (τβ γ)i jk+ εi jk    i= 1,...m j= 1,..n k= 1,...l (1) Em que: µ : é a média geral;

τi: é o efeito do nível i do fator A;

βj é o efeito do nível j do fator B;

γj é o efeito do nível k do fator C;

(τβ )i jé o efeito de interação entre os fatores A e B.

(τγ)ik é o efeito de interação entre os fatores A e C.

(β γ)jké o efeito de interação entre os fatores B e C. (τβ γ)i jké o efeito de interação entre os fatores A, B e C. εi jk: é o resíduo (erro aleatório com distribuição normal

de média zero e variância σ2);

m,n,l são os níveis dos fatores A, B e C, respectivamente. D. Hipóteses

As hipóteses de teste são:

1) Testar a influência do fator Material no tempo de ebuli-ção da água.

H0= τi= 0 ∀i, significando que não existe influência

do fator A no valor da variável de resposta considerada. H1: ∃τi6= 0, o que indica que existe influência deste

fator no tempo de ebulição da água.

2) Testar a influência do fator Sistema no tempo de ebulição da água.

H0= βj= 0 ∀ j, significando que não existe influência

do fator A no valor da variável de resposta considerada. H1: ∃βj 6= 0, o que indica que existe influencia deste

3) Testar a influência do fator Solução no tempo de ebuli-ção da água.

H0= γk= 0 ∀k, significando que não existe influência

do fator A no valor da variável de resposta considerada. H1: ∃γk6= 0, o que indica que existe influencia deste

4) Testar a influência da interação entre os dois fatores (Material e Sistema) no tempo de ebulição da água. H0= (τβ )i j= 0 ∀i, j, indicando a ausência de

signifi-cância de interação entre esses fatores.

H1: ∃(τβ )i j6= 0, o que indica que existe influencia deste

5) Testar a influência da interação entre os dois fatores (Material e Solução) no tempo de ebulição da água. H0= (τγ)ik= 0 ∀i, j, indicando a ausência de

H1: ∃(τγ)ik6= 0, o que indica que existe influencia deste

6) Testar a influência da interação entre os dois fatores (Sistema e Solução) no tempo de ebulição da água. H0= (β γ)jk= 0 ∀i, j, indicando a ausência de

H1: ∃(β γ)jk6= 0, o que indica que existe influencia deste

7) Testar a influência da interação entre os três fatores (Material, Sistema e Solução) no tempo de ebulição da água.

H0= (τβ γ)i jk= 0 ∀i, j, indicando a ausência de

signi-ficância de interação entre esses fatores.

H1: ∃(τβ γ)i jk6= 0, o que indica que existe influencia

deste fator no tempo de ebulição da água.

III. RESULTADOS EDISCUSSÃO

Tabela II DADOS COLETADOS

StdOrder RunOrder PtType Blocks Material Sistema Solução Tempo de Fervura

50 1 1 1 ALUMÍNIO FECHADO ÁGUA PURA 588

2 2 1 1 INOX ABERTO ÁGUA 1 SAL 605

63 3 1 1 INOX ABERTO ÁGUA 3 AÇÚCAR 635

73 5 1 1 ALUMÍNIO ABERTO ÁGUA 2 SAL 603

105 6 1 1 ALUMÍNIO ABERTO ÁGUA 3 AÇÚCAR 637

107 8 1 1 ALUMÍNIO FECHADO ÁGUA 1 SAL 565

78 9 1 1 ALUMÍNIO FECHADO ÁGUA PURA 546

66 10 1 1 INOX FECHADO ÁGUA 2 SAL 576

44 12 1 1 ALUMÍNIO ABERTO ÁGUA 1 SAL 619

67 14 1 1 INOX FECHADO ÁGUA 3 SAL 554

99 16 1 1 ALUMÍNIO ABERTO ÁGUA PURA 621

. . . . . . . . . . . . . . . . . . . . . . . .

(4)

A. Análise de Variância

A análise de variância, também conhecida como ANOVA (Analysis of Variance) é utilizada para comparar as médias de dois ou mais grupos simultaneamente, comparando as dife-renças entre os grupos com as difedife-renças entre os indivíduos. Neste trabalho, como existem três fatores independentes e identicamente distribuídos, foi utilizado o teste ANOVA, com um nível de significância de α = 0.05.

A Tabela III apresenta os resultados obtidos pelo software de análise estatística Minitab, versão 16. A primeira coluna indica a fonte de variação; a coluna DF (Degrres of Freedom) indica os graus de liberdade; a coluna SS (Sum os Squares) indica a soma de quadrados, a coluna MS (Mean Square) indica os quadrados médios, e F e P representam respectivamente o valor do teste estatístico tipo F e o p valor associado.

O valor p é o menor nível de significância que levaria a não aceitação da hipótese nula para os dados disponíveis. P-valores < 0.5 indicam diferenças significativas entre as médias analisadas. Os resultados indicados na Tabela III indicam que existe diferença significativa entre os níveis dos fatores Sistema e Solução (p = 0,000 e p = 0,003, respectivamente), indicando que os resultados são influenciados diretamente por estes fatores.

Tabela III

RESUMO DO TESTE DE HIPÓTESE REALIZADO

ANOVA para o tempo de fervura Valor-p

Source DF Seq SS Adj SS Adj MS F P

MATERIAL 1 135,1 135,1 135,1 0,71 0,401 SISTEMA 1 125357,2 125357,2 125357,2 660,18 0,000 SOLUÇÃO 6 4122,8 4122,8 687,1 3,62 0,003 MATERIAL*SISTEMA 1 182,6 182,6 182,6 0,96 0,330 MATERIAL*SOLUÇÃO 6 1343,2 1343,2 223,9 1,18 0,325 SISTEMA*SOLUÇÃO 6 2370,6 2370,6 395,1 2,08 0,064 MATERIAL*SISTEMA*SOLUÇÃO 6 2161,7 2161,7 360,3 1,90 0,091 Error 84 15950,2 15950,2 189,9 Total 111 151623,5

As figuras abaixo fornecem uma análise mais detalhada dos resultados obtidos.

A Figura 3 indica os fatores que mais tem efeito na resposta. De acordo com a figura podemos ver que os fatores Sistema e Solução apresentam efeitos significativos.

A Figura 1 indica que não existem distorções ou tendencio-sidades na distribuição dos resíduos produzidos que invalidem a premissa de probabilidade normal do modelo.

Figura 1. Gráfico dos Resíduos

Figura 2. Gráfico dos Efeitos dos Fatores Principais

Figura 3. Gráfico dos Efeitos das Interações

As Figuras 4 e 5 indicam respectivamente, a independência do modelo e a premissa de igualdade de variância.

Figura 4. Independência

Figura 5. Homoscedasticidade

(5)

fatores analisados. De acordo com a figura, pode-se ver que as variâncias são homogêneas.

Figura 6. Teste de homogeneidade de variâncias (homoscedasticidade)

IV. CONCLUSÃO

Este trabalho descreveu um experimento com três fatores para a investigação da influência desses fatores em alterações no tempo de ebulição da água. Neste experimento foi utilizado um planejamento fatorial generalizado e o teste utilizado foi o ANOVA que utiliza internamente um teste estatístico do tipo F.

Os resultados obtidos pela ANOVA, à uma taxa de sig-nificância de α = 0.05, confirmam que os fatores Sistema e Solução podem ser considerados significativamente influentes no tempo de ebulição da água.

REFERÊNCIAS

[1] Campelo, F. Notas de aula da disciplina de planejamento e análise de experimentos, 2012, Programa de Pós Graduação em Engenharia Elétrica - UFMG.

[2] MONTGOMERY, Douglas C. Design and analysis of experiments, John Wiley & Sons Inc, 2009.

[3] MONTGOMERY, Douglas C.; RUNGER, George C; CALADO, Verô-nica. Estatística aplicada e probabilidade para engenheiros, 4.ed. Rio de Janeiro: LTC, 2009.

[4] Masterton, Slowinski, Stanitski Princípios de Química, Sexta edição, Editora Guanabara Koogan S.A. ? Rio de Janeiro .
