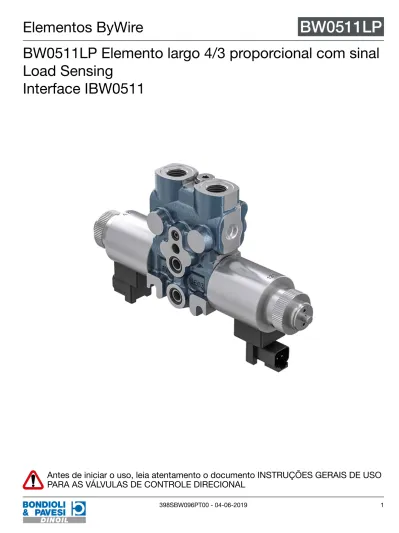

BW0511LP Elemento largo 4/3 proporcional com sinal Load Sensing Interface IBW0511

Elementos ByWire

BW0511LP

BW0511LP Elemento largo 4/3 proporcional com sinal

Load Sensing

Interface IBW0511

Antes de iniciar o uso, leia atentamento o documento INSTRUÇÕES GERAIS DE USO

-BW0511LP

Dados técnicos

Vazãonnominal

37 l/min - ∆P=18 bar

_{9,77 US gpm - ∆P=261 psi}

Pressão nominal

250 bar

_{3625 psi}

Contrapressão máxima para

a descarga

50 bar

725 psi

Temperatura de uso

-20°C +85°C NBR seals

(max peak +100°C)

-20°C + 130°C HNBR seals

Viscosidade do óleo de

exercício

de 15 mm²/s a 90 mm²/s

(15 cSt a 90 cSt)

Fluido

Fluidos hidráulicos

definidos pela norma ISO

6743-4

Massa

1,7 Kg

_{3,75 lb}

Interface

IBW0511

Histerese

<10%

A

B

A 2 0 1 B

Dimensões de volume

37.3 1.47 37.3 1.47 50.5 1.99 70.1 2.76 107.2 4.22 107.2 4.22 214.4 8.44 53.7 2.12

P→B

P→A

X (P→B)

Y (P→A)

LS2

P2

T2

A

B

76 2.99 120.6 4.75 23 0.91 23 0.91 46 1.81

LS1

P1

T1

A

B

Dados técnicos

Curvas Características

BW0511LP

Curva característica B-T

0

10

20

30

40

50

60

70

80

[l/min]

0

10

20

30

40

50

[bar] TOIL = 50°C vOIL = 21 mm2/s

Parâmetros de teste: Circuito

003

Curva característica Metering Circuito 003

40

50

60

70

80

90

100

[%I]

0

10

20

30

[l/min] 0A 0B 0C 0D 0E 0F 0G 0H TOIL = 50°C vOIL = 21 mm2/s

Δp = 18 bar PWM = 100 Hz I Max=1850 mA 12V (± 100 mA) I Max=925 mA 24V (± 100 mA)

BW0511LP

Configurações

A Duas bobinas lado da conexão A e B

37.3 1.47 37.3 1.47 50.5 1.99 70.1 2.76 214.4 8.44 107.2 4.22 107.2 4.22 53.7 2.12

P→B

P→A

X (P→B)

Y (P→A)

LS2

P2

T2

A

B

76 2.99 23 0.91 23 0.91 46 1.81 120.6 4.75

LS1

P1

T1

E Uma bobina lado da conexão A

38.4 1.51 145.6 5.73

P→B

X (P→B)

LS2

P2

T2

A

B

LS1

P1

T1

F Uma bobina lado da conexão B

38.4 1.51 145.6 5.73

Y (P→A)

LS2

P2

T2

A

B

LS1

P1

T1

Configurações

Configurações

BW0511LP

B Duas bobinas lado da conexão A e B e alavanca de emergência

17° 17° 261.9 10.31 154.7 6.09 74 2.91 63.8 2.51 90.8 3.58

P→B

P→A

X (P→B)

Y (P→A)

LS2

P2

T2

A

B

23 0.91 17 0.67 31.7 1.25 144.1 5.67 2.7 0.11 25.7 1.01 48.7 1.92

LS1

P1

T1

(P→B) (P→A)

C Uma bobina lado da conexão A e alavanca de emergência

17° 17° 85.3 3.36 74 2.91 90.8 3.58 198 7.8

P→B

X (P→B)

LS2

P2

T2

A

B

23 0.91 17 0.67 31.7 1.25 144.1 5.67 2.7 0.11 25.7 1.01 48.7 1.92

LS1

P1

T1

(P→B) (P→A)

D Uma bobina lado da conexão B e alavanca de emergência

17° 17° 38.4 1.51 193.1 7.6 74 2.91 90.8 3.58 63.8 2.51

P→A

LS2

P2

T2

A

B

Y (P→A)

23 0.91 17 0.67 31.7 1.25 144.1 5.67 2.7 0.11 25.7 1.01 48.7 1.92

LS1

P1

T1

(P→B) (P→A)

BW0511LP

Circuitos e vazão

003 Circuito

2

0

1

A

B

T

P

Posições

1

0

2

P→A

B→T

B,A→T

P─┤

P→B

A→T

Vazão ΔP=18 bar

Código l/min US gpm

0A

5,5

1,45

0B

11

2,90

0C

16

4,22

0D

21

5,54

0E

26

6,87

0F

31

8,19

0G

37

9,77

Limites de uso por circuito

0

5

10

15

20

25

30

35

40

[l/min]

0

50

100

150

200

250

300

[bar] TOIL = 50°C vOIL = 21 mm2/s

Circuitos e vazão

Rosqueamento das conexões A e B

BW0511LP

Código Tipo Aberto ± 10% _Nm

A

3/8” GÁS ISO 1179

45

C

M18x1,5 ISO 9974

45

W

M18x1,5 ISO 6149

45

E

3/4'' 16 SAE ISO 11926

45

BW0511LP

VL localizada abaixo A B

VL - Válvula limitadora de pressão conexão A

89.2 3.51 18 0.71 MAX 81.3 3.2 131.8 5.19 50.5 1.99

P→B

P→A

LS2

P2

T2

Y (P→A)

X (P→B)

A

B

VL

P1 B A T1 P2 1 T2 A 0 T B P 2

VL - Válvula limitadora de pressão conexão B

89.2 3.51 18 0.71 MAX 81.3 3.2 131.8 5.19 50.5 1.99

P→B

P→A

LS2

P2

T2

Y (P→A)

X (P→B)

A

B

VL

P1 B A P2 T2 T1 2 P B T A 0 1

VL localizada abaixo A B

Tipo di valvola bocca A - B

BW0511LP

VB Válvula de bloqueio pilotada conexão A

24 0.94 25.4 1 31.5 1.24 19 0.75 49.8 1.96 45.7 1.8

P→B

P→A

LS2

P2

T2

Y (P→A)

X (P→B)

A

B

VB

P1 B A T1 P2 1 T2 A 0 T B P 2

VB Válvula de bloqueio pilotada conexão B

45.7 1.8 49.8 1.96 24 0.94 31.5 1.24 19 0.75 25.4 1

P→B

P→A

LS2

P2

T2

X (P→B)

Y (P→A)

A

B

VB

P1 B A T1 P2 1 T2 A 0 T B P 2

RC VL de pressão e anticavitação interna da conexão

A

P→B

P→A

LS2

P2

T2

A

B

Y (P→A)

X (P→B)

RC

P1 B A T1 P2 1 T2 A 0 T B P 2

BW0511LP

Tipo di valvola bocca A - B

RC VL de pressão e anticavitação interna da conexão

B

P→B

P→A

LS2

P2

T2

A

B

Y (P→A)

X (P→B)

RC

P1 B A T1 P2 1 T2 A 0 T B P 2

NE Eletroválvula 2/2 conexão A

65 2.56 95 3.74

P→B

P→A

LS2

P2

T2

X (P→B)

Y (P→A)

A

B

NE

P1 B A T1 P2 T2 2 P B T A 0 1

NE Eletroválvula 2/2 conexão B

65 2.56 95 3.74

LS2

P2

T2

Y (P→A)

X (P→B)

A

B

NE

P1 B A P2 2 P B T A 0 1

Tipo di valvola bocca A - B

BW0511LP

Características elétricas bobinas Eletroválvula 2/2

Tensão 12 24 V (± 10%)

Resistência

a 20°C

7,7

19,4

Ω (± 7%)

Corrente

nominal

1,55

1,24

A

Potência

18,6

30

W

Possíveis combinações da válvula da conexão A e B

Conexão

A

Conexão

B

NN

VL

VB

NE

RC

NN

VL

VB

NE

RC

BW0511LP

Tipo di valvola bocca A - B

NN

Nessuna

VL

Valvola limitatrice di pressione

VB

Valvola di blocco pilotata

NE

Elettrovalvola 2/2

BW0511LP

Composição do código

BW0511LP

1

2

3

4

5

6

7

8

9

10 11

12 13

14 15

16 17

18 19

20

21

1

Configurações

Duas bobinas lado da conexão A e B

A

Uma bobina lado da conexão A

E

Uma bobina lado da conexão B

F

Duas bobinas lado da conexão A e B e alavanca de

B

Uma bobina lado da conexão A e alavanca de emergência

C

Uma bobina lado da conexão B e alavanca de emergência D

2

3

4

Circuitos

Circuito 003

5

6

Vazão ?P = 18 bar

5,5 I/min - 1,45 US gpm 0A 11 I/min - 2,90 US gpm 0B 16 I/min - 4,22 US gpm 0C 21 I/min - 5,54 US gpm 0D 26 I/min - 6,87 US gpm 0E 31 I/min - 8,19 US gpm 0F 37 I/min - 9,77 US gpm 0G

7

Rosqueamento das conexões A e B

3/8'' GÁS ISO 1179

A C M18x1,5 ISO 9974 W M18x1,5 ISO 6149 E 3/4'' 16 SAE ISO 11926

8

9

VL Válvula limitadora de pressão sub-localizada conexão A

Nenhuma NN VL 40 bar 04 VL 50 bar 05 VL 60 bar 06 VL 70 bar 07 VL 80 bar 08 VL 90 bar 09 VL 100 bar 10 VL 110 bar 11 VL 120 bar 12 VL 130 bar 13 VL 140 bar 14 VL 150 bar 15 VL 160 bar 16 VL 170 bar 17 VL 180 bar 18 VL 190 bar 19 VL 200 bar 20 VL 210 bar 21 VL 220 bar 22 VL 230 bar 23

10 11

VL Válvula limitadora de pressão sub-localizada conexão B

Nenhuma NN VL 40 bar 04 VL 50 bar 05 VL 60 bar 06 VL 70 bar 07 VL 80 bar 08 VL 90 bar 09 VL 100 bar 10 VL 110 bar 11 VL 120 bar 12 VL 130 bar 13 VL 140 bar 14 VL 150 bar 15 VL 160 bar 16 VL 170 bar 17 VL 180 bar 18 VL 190 bar 19 VL 200 bar 20 VL 210 bar 21 VL 220 bar 22 VL 230 bar 23

12 13

Tipo de válvula da conexão A

Nenhuma

NN VB Válvula de bloqueio pilotada NE Eletroválvula 2/2 RC Válvula limitadora de pressão _{e anticavitação interna}

14 15

Pressão de calibração RC conexão A

Nenhuma NN 30 bar 03 40 bar 04 50 bar 05 60 bar 06 70 bar 07 80 bar 08 90 bar 09 100 bar 10 110 bar 11 120 bar 12 130 bar 13 140 bar 14 150 bar 15 160 bar 16 170 bar 17 180 bar 18 190 bar 19 200 bar 20 210 bar 21 220 bar 22 230 bar 23 240 bar 24 250 bar 25 260 bar 26 270 bar 27

16 17

Tipo de válvula da conexão B

Nenhuma

NN VB Válvula de bloqueio pilotada NE Eletroválvula 2/2 RC Válvula limitadora de pressão _{e anticavitação interna}

Composição do código

Composição do código

BW0511LP

BW0511LP

1

2

3

4

5

6

7

8

9

10 11

12 13

14 15

16 17

18 19

20

21

1

Configurações

Duas bobinas lado da conexão A e B

A

Uma bobina lado da conexão A

E

Uma bobina lado da conexão B

F

Duas bobinas lado da conexão A e B e alavanca de

B

Uma bobina lado da conexão A e alavanca de emergência

C

Uma bobina lado da conexão B e alavanca de emergência D

2

3

4

Circuitos

Circuito 003

5

6

Vazão ?P = 18 bar

5,5 I/min - 1,45 US gpm 0A 11 I/min - 2,90 US gpm 0B 16 I/min - 4,22 US gpm 0C 21 I/min - 5,54 US gpm 0D 26 I/min - 6,87 US gpm 0E 31 I/min - 8,19 US gpm 0F 37 I/min - 9,77 US gpm 0G

7

Rosqueamento das conexões A e B

3/8'' GÁS ISO 1179

A C M18x1,5 ISO 9974 W M18x1,5 ISO 6149 E 3/4'' 16 SAE ISO 11926

8

9

VL Válvula limitadora de pressão sub-localizada conexão A

Nenhuma NN VL 40 bar 04 VL 50 bar 05 VL 60 bar 06 VL 70 bar 07 VL 80 bar 08 VL 90 bar 09 VL 100 bar 10 VL 110 bar 11 VL 120 bar 12 VL 130 bar 13 VL 140 bar 14 VL 150 bar 15 VL 160 bar 16 VL 170 bar 17 VL 180 bar 18 VL 190 bar 19 VL 200 bar 20 VL 210 bar 21 VL 220 bar 22 VL 230 bar 23

10 11

VL Válvula limitadora de pressão sub-localizada conexão B

Nenhuma NN VL 40 bar 04 VL 50 bar 05 VL 60 bar 06 VL 70 bar 07 VL 80 bar 08 VL 90 bar 09 VL 100 bar 10 VL 110 bar 11 VL 120 bar 12 VL 130 bar 13 VL 140 bar 14 VL 150 bar 15 VL 160 bar 16 VL 170 bar 17 VL 180 bar 18 VL 190 bar 19 VL 200 bar 20 VL 210 bar 21 VL 220 bar 22 VL 230 bar 23

12 13

Tipo de válvula da conexão A

Nenhuma

NN VB Válvula de bloqueio pilotada NE Eletroválvula 2/2 RC Válvula limitadora de pressão _{e anticavitação interna}

14 15

Pressão de calibração RC conexão A

Nenhuma NN 30 bar 03 40 bar 04 50 bar 05 60 bar 06 70 bar 07 80 bar 08 90 bar 09 100 bar 10 110 bar 11 120 bar 12 130 bar 13 140 bar 14 150 bar 15 160 bar 16 170 bar 17 180 bar 18 190 bar 19 200 bar 20 210 bar 21 220 bar 22 230 bar 23 240 bar 24 250 bar 25 260 bar 26 270 bar 27

16 17

Tipo de válvula da conexão B

Nenhuma

NN VB Válvula de bloqueio pilotada NE Eletroválvula 2/2 RC Válvula limitadora de pressão _{e anticavitação interna}

Composição do código

18 19

Pressão de calibração RC conexão B

Nenhuma NN 30 bar 03 40 bar 04 50 bar 05 60 bar 06 70 bar 07 80 bar 08 90 bar 09 100 bar 10 110 bar 11 120 bar 12 130 bar 13 140 bar 14 150 bar 15 160 bar 16 170 bar 17 180 bar 18 190 bar 19 200 bar 20 210 bar 21 220 bar 22 230 bar 23 240 bar 24 250 bar 25 260 bar 26 270 bar 27

20

Tensão e conector

12V DIN 43650

A B 24V DIN 43650 G 12V DEUTSCH DT04-2P H 24V DEUTSCH DT04-2P

21

Tratamento externo

Nenhum
