Criar/modificar controles. Criar/modificar Controle de destino para NM. Criar/modificar controle de bloco. LLamada

(1)

contenido.

A tarefa

A

tarefa

Esta tarefa permite ao usuário estabelecer a monitoração de grupos de enlaces visando o gerenciamento de rede.

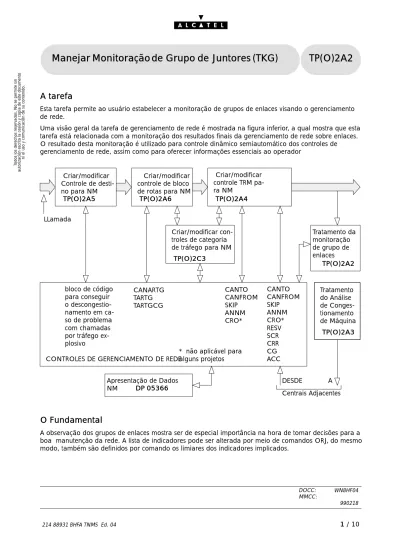

Uma visão geral da tarefa de gerenciamento de rede é mostrada na figura inferior, a qual mostra que esta tarefa está relacionada com a monitoração dos resultados finais da gerenciamento de rede sobre enlaces. O resultado desta monitoração é utilizado para controle dinâmico semiautomático dos controles de gerenciamento de rede, assim como para oferecer informações essenciais ao operador

Criar/modificar Controle de desti-no para NM Criar/modificar controle de bloco de rotas para NM Criar/modificar controle TRM pa-ra NM TP(O)2A5

TP(O)2A5 TP(O)2A6TP(O)2A6 TP(O)2A4TP(O)2A4

Criar/modificar con-troles de categoria de tráfego para NM TP(O)2C3 TP(O)2C3 Tratamento da monitoração de grupo de enlaces TP(O)2A2 TP(O)2A2 Tratamento do Análise de Conges-tionamento de Máquina TP(O)2A3 TP(O)2A3 DESDE A Centrais Adjacentes CONTROLES DE GERENCIAMENTO DE REDE

Apresentação de Dados NM DP 05366DP05366 bloco de código para conseguir o descongestio-namento em ca-so de problema com chamadas por tráfego ex-plosivo CANARTG TARTG TARTGCG CANTO CANFROM SKIP ANNM CRO* CANTO CANFROM SKIP ANNM CRO* RESV SCR CRR CG ACC * não aplicável para

alguns projetos LLamada

O

O Fundamental

Fundamental

A observação dos grupos de enlaces mostra ser de especial importância na hora de tomar decisões para a boa manutenção da rede. A lista de indicadores pode ser alterada por meio de comandos ORJ, do mesmo modo, também são definidos por comando os limiares dos indicadores implicados.

(2)

O operador tem a sua disposição os seguintes indicadores para todos os grupos de enlaces em observação:

D disponibilidade D ocupação

D baixa ocupação (LOCC: utilizado para detectar grupos de enlaces sub dimensionados) D tempo médio de conversação (ACT)

D tempo médio de retenção (AHT)

D taxa média de respostas (ABR: só é calculada para tráfego originado e a parte OG dos grupos de enlaces)

D taxa de oferta de respostas (ASR)

D transbordamento de grupos de enlaces (TOF: só é calculado para OG e parte OG dos grupos de enlaces)

D taxa de tomada instantânea de ocupação (BFS: só é calculada para OG e parte OG dos grupos de enlaces)

D ofertas por circuito por hora (BCH: só são calculadas para OG e parte OG dos grupos de enlaces). D tomadas por circuito por hora (SCH)

Os valores de esterese por default estão definidos para todos os tipos de monitoração. Um valor de esterese é utilizado para detectar o estado dos indicadores de um grupo de enlaces.

Disponibilidade Disponibilidade

Para a disponibilidade: há três limiares por grupo de enlaces em tantos por cento, (quer dizer, independentes do tamanho absoluto do grupo). Estes são:

D Não urgente D Urgente D Crítico

A seguinte regra é aplicada aos limiares de disponibilidade: D NÃO URGENTE

O limiar não urgente é maior ou igual ao urgente, o urgente é maior ou igual ao crítico. Tem dois níveis de alarme:

D URGENTE

grupos de enlaces nos quais a porcentagem de disponibilidade é menor que o limiar não urgente; grupos de enlaces nos quais a porcentagem de disponibilidade está, pela primeira vez, entre os níveis urgente e crítico (em todo, ou em parte, do período de medidas).

D CRÍTICO

em grupos de enlaces nos quais foi excedido o nível crítico;

em grupos de enlaces nos quais a porcentagem de disponibilidade permanece por um tempo abaixo do nível urgente (durante 2 ou mais períodos de medida, no todo ou em parte).

Um nível de alarme finaliza quando a disponibilidade é maior que o limiar correspondente, mais um limiar de esterese, (cujo valor pode ser definido).

Para estes limiares são definidos valores por default, porém é possível definir limiares para um grupo de enlaces específico.

(3)

Em ocupação há dois limiares, cujo valor pode ser definido, chamados: D Não urgente (alta ocupação)

D Urgente (muito alta ocupação)

Regras de aplicação aos limiares de ocupação:

D Limiar urgente (muito alta ocupação) > ou = limiar não urgente (alta ocupação) Há definidos dois níveis de alarme de ocupação de grupos de enlaces:

D NÃO URGENTE

grupos de enlaces nos quais a porcentagem de ocupação excede o limiar de não urgência (alta ocupação), porém que não excede o limiar de urgência (muito alta ocupação).

D URGENTE

grupos de enlaces nos quais a porcentagem de ocupação excede o limiar de urgência (muito alta ocupação).

O nível de alarme desaparece quando o nível de ocupação é menor que o correspondente limiar, menos o limiar de esterese, definível, de ocupação.

Para estes limiares são definidos valores por default, porém é possível definir limiares para um grupo de enlaces específico.

Outros

Outros indicadoresindicadores

No resto dos indicadores foi definido um só limiar.

Há um valor por default para todos os limiares definíveis que pode variar para um grupo concreto de enlaces.

O valor por default da esterese está definido para todos os tipos de indicadores. É utilizado para determinar se um grupo de enlaces saiu de sua condição de alarme, ou não.

Outros Outros limiareslimiares

D para o indicador LOCC: número mínimo de tentativas de chamada por TKG. D para o indicador ASR: número mínimo de tomadas por TKG.

D para o indicador ABR: número mínimo de ofertas por TKG. É ativado um indicador em um TKG sob observação quando:

D as medidas OCC estão abaixo do limiar LOCC e o número total de tentativas de chamada na central excede um limiar definível.

D a medida ACT/AHT é menor que o limiar ACT/AHT.

D a medida ASR/ABR é menor que o limiar, definível, ASR/ABR. D a medida TOF/BFS é maior que o limiar, definível, TOF/BFS. D a medida BCH/SCH é mais alta que o limiar, definível, BCH/SCH. É desativado o indicador em um TKG posto em observação quando:

D a medida do limiar OCC excede o limiar LOCC mais o limiar de esterese, definível, LOCC. D o número total de tentativas de chamada na central está a baixo de um limiar definível.

D a medida ACT/AHT é maior que o limiar ACT/AHT mais o limiar de esterese, definível, ACT/AHT D a medida ASR/ABR é maior que o limiar, definível, ASR/ABR mais o limiar de esterese, definível,

ASR/ABR

D a medida TOF/BFS é menor que o limiar, definível, TOF/BFS menos o limiar de esterese, definível, TOF/BFS

D a medida BCH/SCH é menor que o limiar, definível, BCH/SCH menos o limiar de esterese, definível, BCH/SCH

(4)

estado dosdos gruposgrupos dede enlacesenlaces

Um grupo de enlaces está em estado de alarme quando:

D a porcentagem de disponibilidade está abaixo do limiar de disponibilidade D a porcentagem de ocupação excede o limiar de alta ocupação

D a porcentagem de ocupação está abaixo do limiar de baixa ocupação

D a média do tempo de conversação está a baixo do limiar da média do tempo de conversação D a média do tempo de retenção está abaixo do limiar da média de tempo de retenção

D a taxa de tomada de resposta está abaixo do limiar da taxa de tomada de resposta D a taxa de oferta de resposta está abaixo do limiar da taxa de oferta de resposta

D a porcentagem de transbordamento excede o limiar da porcentagem de transbordamento

D a taxa de tomada instantânea de ocupação está abaixo do limiar da taxa de tomada instantânea de ocupação

D as ofertas por circuito por hora excedem o limiar da taxa BCH D as tomadas por circuito por hora excedem o limiar da taxa SCH

D a taxa de alarme de supervisão está a baixo do limiar de alarme de supervisão Informe

Informe dede alarmealarme (para(para todostodos osos indicadores)indicadores)

Como opção, é possível enviar um informe que ative um alarme, urgente ou não urgente, (uma lâmpada / um timbre). Este informe segue os mesmos procedimentos que o resto de informes de alarme. O alarme urgente irá precedido de três asteriscos (***), o não urgente de dois (**). O ligar da lâmpada

correspondente é tratado por dados. Só é gerado o alarme quando é recebida pela primeira vez a

passagem para estado de alarme em um grupo de enlaces. Isto significa que na primeira vez será enviado o informe de alarme junto com o informe de estado (que contem o número do grupo de enlaces), ainda que haja novos grupos de enlaces em alarme. Pelo contrário, ao final de cada período de medidas, é enviado um informe de estado com todos os grupos de enlaces que estão em estado de alarme e também aqueles nos quais foi recuperado o nível de serviço. Só cessará o alarme quando o último grupo de enlaces houver saído do estado de alarme. Se os grupos de enlaces que estão em estado de alarme são retirados da observação, e não há mais grupos de enlaces em estado de alarme (porque não estão em observação ou porque estão entre os limiares), o alarme cessa automaticamente. Pelo contrário, ao final de cada período de medidas, é enviado um informe de estado com todos os grupos de enlaces que tenham ao menos um indicador ativado, e também todos os grupos de enlaces com todos os indicadores desativados. Um alarme particular para um grupo de enlaces, (por exemplo disponibilidade) cessa quando o indicador do último grupo de enlaces for desativado também.

Nota Mais informações a respeito do Controle TRM para NM podem ser encontradas no TP(O)2A4.

Nota Mais informações a respeito do Controle de Destino para NM podem ser encontradas no TP(O)2A5.

Nota Mais informações a respeito do Controle de Blocos de Rotas para NM podem ser encontradas no TP(O)2A6.

Nota Mais informações a respeito da Análise de Congestionamento podem ser encontradas no TP(O)2A3.

(5)

contenido.

Como atuar

Como

atuar...

...

A tarefa oferece a seguinte sequência de opções :

D Visualizar grupos de enlaces (TKGs) em observação e ativá-los ou desativá-los

D Visualizar os limiares atribuídos e por default e modificá-los, assim como os de esterese

D Visualizar alarmes de monitoração de enlaces, habilitá-los/desabilitá-los e modificar os níveis de alarmes

D Criar baixa solicitação informes de monitoração de enlaces e visualizar e modificar os tipos de informes

D Visualizar e modificar o período de monitoração de enlaces.

R

Restrições

estrições

Nenhuma.

Ferramentas

DP 01530 CREATE-NM-OD

Criar informe sob demanda para Gestão de Rede DP 01670 MODIFY-OBSERV-LIST

Modificar Lista de Observação de TKG - Grupos de Juntores DP 01671 DISPLAY-OBSERV-LIST

Exibir Lista de Observação de TKG - Grupos de Juntores DP 01672 DISPLAY-THRESHLD

Exibir limiares de monitoração de juntores DP 01673 MODIFY-THRESHLD

Modificar limiares de monitoração de juntores DP 01674 TKG-ALARM-LEVEL

Modificar parâmetros de alarme de monitoração de juntores DP 04366 ASSIGN-NM-TIME

Atribuir programação para Gestão de Rede DP 07675 ASSIGN-NM-REPORT

(6)

PProcedimento

rocedimento PPrincipal

rincipal

1

Deseja alterar a lista de observação do grupo de enlaces ? Sim : Ir para o passo 2,

Não : Ir para o passo 6;

2

Deseja visualizar a lista dos grupos de enlaces em observação ? Sim : Ir para o passo 3,

3

ExecutarExecutar oo comandocomando CRNCRN 0167101671 :

DISPLAY-OBSERV-LIST, visualizar lista de observação, Visualizar entre um a quatro TKGs, ou todos;

4

Deseja adicionar ou suprimir grupos de enlaces da lista de observação ? Sim : Ir para o passo 5,

5

MODIFY-OBSERV-LIST, modificar a lista de observação, Activar/Desativar a observação de um a quatro TKGs;

6

Deseja alterar os limiares atribuídos aos grupos de enlaces ? Sim : Ir para o passo 7,

7

Deseja visualizar os limiares atribuídos aos grupos de enlaces ? Sim : Ir para o passo 8,

8

(7)

9

Deseja visualizar os limiares por default ? Sim : Ir para o passo 10,

10

ExExecutarecutar oo comandocomando CRNCRN 0167201672 :

DISPLAY-THRESHLD, visualizar os limiares de monitoração de enlaces, Visualizar os limiares por default (especificar o parâmetro DEFAULT);

11

Deseja alterar os limiares atribuídos a um particular grupo de enlaces ? Sim : Ir para o passo 12,

12

MODIFY-THRESHLD, modificar os limiares de monitoração de enlaces, Modificar os limiares para até quatro TKGs (*1);

13

Deseja alterar os limiares por default ou de esterese? Sim : Ir para o passo 14,

14

MODIFY-THRESHLD, modificar os limiares de monitoração de enlaces, Modificar os valores por default e/ou os de esterese (*1);

15

Deseja modificar o informe de alarme para os indicadores de monitoração (*2) ? Sim : Ir para o passo 16,

16

Deseja obter uma visão geral dos alarmes ? Sim : Ir para o passo 17,

17

(8)

18

Deseja habilitar ou suprimir alarmes ? Sim : Ir para o passo 19,

19

TKG-ALARM-LEVEL, modificar os parâmetros de alarme da monitoração de enlaces,

Modificar os alarmes de monitoração de enlaces (especificar os parâmetros de alarme que se queira habilitar ou suprimir);

20

Deseja modificar o nível de alarmes para os indicadores ? Sim : Ir para o passo 21,

21

TKG-ALARM-LEVEL, modificar os parâmetros de alarme da monitoração de enlaces,

Modificar o nível de alarmes de TKG (especificar o parâmetro ALMLEV e os que correspondam);

22

Deseja modificar o informe de estado do grupo de enlaces (*3) ? Sim : Ir para o passo 23,

23

Deseja visualizar o informe do último período medido de novo (igual que o informe de saída periódico) ?

Sim : Ir para o passo 24, Não : Ir para o passo 25;

24

CREATE-NM-OD, criar informe sob solicitação de gerenciamento de rede, Criar informe para a monitoração de enlaces;

25

Deseja obter a lista dos tipos de informe para gerenciamento de rede ? Sim : Ir para o passo 26,

(9)

26

Ex

Executarecutar oo comandocomando CRNCRN 0767507675 :

ASSIGN-NM-REPORT, atribuir informe de gerenciamento de rede, (especificar o parâmetro DISPLAY);

27

Deseja modificar o tipo de informe ? Sim : Ir para o passo 28,

28

ASSIGN-NM-REPORT, atribuir informe de gerenciamento de rede, (*4),

29

Deseja visualizar o período de monitoração ? Sim : Ir para o passo 30,

30

ASSIGN-NM-TIME, atribuir programação de gerenciamento de rede, PParâmetros:arâmetros:

DISPLAY;

31

Deseja modificar o período de monitoração? Sim : Ir para o passo 32,

32

ASSIGN-NM-TIME, atribuir programação de gerenciamento de rede, PParâmetros:arâmetros:

NMFMM=TKMON,

SCHED=<período de monitoração em minutos> (especificar só 5, 10 ou 15

minutos);

33

(10)

Apêndices

Apêndice

Apêndice SignificadoSignificado

¨1 Quando não se define um limiar para um TKG, são usados os valores default.

¨2 Como opção, é possível enviar um informe que ative um alarme, urgente ou não urgente, (uma lâmpada / um timbre). Este informe segue os mesmos procedimentos que o resto de informes de alarme (ver a parte ”Função” neste procedimento).

¨3 O informe de estado TKG lista os grupos de enlaces em que, ao menos, há um indicador ativado. Só há um tipo de informe que contenha a todos os indicadores e taxas do grupo de enlaces especificado.

É possível visualizar / modificar: G Informe de exceção G Informe delta G Não informe

Também resulta possível a criação de informes sob demanda.

¨4 Especificar os parâmetros: MODIFY, NMFMM=TKMON, REPTYPE=EXCEPT ou DELTA ou NONE.

EXCEPT = Informe de exceção: É gerado se foi ativado pelo menos um indicador.

DELTA = Informe de exceção delta: É gerado quando ao menos um indi-cador alterou o período de medidas.
