A) 1, 2, 3 e 4. B) 2, 3 e 4. C) 2, 4 e 5. D) 1 e 5. E) 1, 3, 4 e 5.

(1)

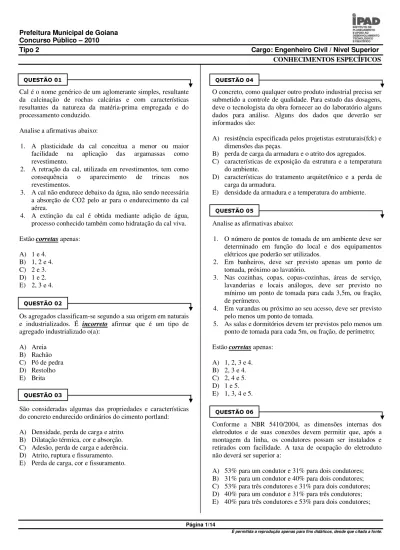

Prefeitura Municipal de Goiana Concurso Público – 2010

Tipo 2 Cargo: Engenheiro Civil / Nível Superior CONHECIMENTOS ESPECÍFICOS

Cal é o nome genérico de um aglomerante simples, resultante da calcinação de rochas calcárias e com características resultantes da natureza da matéria-prima empregada e do processamento conduzido.

Analise a afirmativas abaixo:

1. A plasticidade da cal conceitua a menor ou maior facilidade na aplicação das argamassas como revestimento.

2. A retração da cal, utilizada em revestimentos, tem como consequência o aparecimento de trincas nos revestimentos.

3. A cal não endurece debaixo da água, não sendo necessária a absorção de CO2 pelo ar para o endurecimento da cal aérea.

4. A extinção da cal é obtida mediante adição de água, processo conhecido também como hidratação da cal viva.

Estão corretas apenas:

A) 1 e 4.

B) 1, 2 e 4.

C) 2 e 3.

D) 1 e 2.

E) 2, 3 e 4.

Os agregados classificam-se segundo a sua origem em naturais e industrializados. É incorreto afirmar que é um tipo de agregado industrializado o(a):

A) Areia B) Rachão C) Pó de pedra D) Restolho E) Brita

São consideradas algumas das propriedades e características do concreto endurecido ordinários do cimento portland:

A) Densidade, perda de carga e atrito.

B) Dilatação térmica, cor e absorção.

C) Adesão, perda de carga e aderência.

D) Atrito, ruptura e fissuramento.

E) Perda de carga, cor e fissuramento.

O concreto, como qualquer outro produto industrial precisa ser submetido a controle de qualidade. Para estudo das dosagens, deve o tecnologista da obra fornecer ao do laboratório alguns dados para análise. Alguns dos dados que deverão ser informados são:

A) resistência especificada pelos projetistas estruturais(fck) e dimensões das peças.

B) perda de carga da armadura e o atrito dos agregados.

C) características de exposição da estrutura e a temperatura do ambiente.

D) características do tratamento arquitetônico e a perda de carga da armadura.

E) densidade da armadura e a temperatura do ambiente.

Analise as afirmativas abaixo:

1. O número de pontos de tomada de um ambiente deve ser determinado em função do local e dos equipamentos elétricos que poderão ser utilizados.

2. Em banheiros, deve ser previsto apenas um ponto de tomada, próximo ao lavatório.

3. Nas cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 3,5m, ou fração, de perímetro.

4. Em varandas ou próximo ao seu acesso, deve ser previsto pelo menos um ponto de tomada.

5. As salas e dormitórios devem ter previstos pelo menos um ponto de tomada para cada 5m, ou fração, de perímetro;

A) 1, 2, 3 e 4.

B) 2, 3 e 4.

C) 2, 4 e 5.

D) 1 e 5.

E) 1, 3, 4 e 5.

Conforme a NBR 5410/2004, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade. A taxa de ocupação do eletroduto não deverá ser superior a:

A) 53% para um condutor e 31% para dois condutores;

B) 31% para um condutor e 40% para dois condutores;

C) 53% para três condutores e 31% para dois condutores;

D) 40% para um condutor e 31% para três condutores;

E) 40% para três condutores e 53% para dois condutores;

(2)

Tipo 2 Cargo: Engenheiro Civil / Nível Superior

A caixa de gordura é destinada a reter, na parte superior, todas as gorduras, graxas e óleos contidos no esgoto. Dessa forma é correto afirmar:

A) As caixas de gordura dimensionadas para coletar apenas uma cozinha, podem ser usadas a caixa de gordura dupla conforme norma vigente.

B) Para coletar mais de 12 cozinhas devem ser usadas as caixas simples;

C) Nas coletas de três até 12 cozinhas, deve ser previsto a caixa de gordura dupla;

D) Para coletar cozinhas de restaurantes, escolas, hospitais, quartéis, devem ser previstas caixas de gorduras duplas;

E) Na coleta de apenas uma cozinha deve ser usada caixa de gordura especial.

Que impede que os gases originados no interior do sistema predial de esgoto sanitário atinjam as áreas de utilização é o(a):

A) Ramal de descarga B) Ramal de esgoto C) Tubo de Queda D) Fecho Hídrico

E) Dispositivo de Inspeção

A instalação predial de água fria é abastecida pelo alimentador predial derivado do sistema público de abastecimento de água.

Analise as afirmativas.

1. No projeto do alimentador predial deve-se considerar o valor máximo da pressão da água proveniente da fonte de abastecimento.

2. O alimentador predial deve possuir resistência mecânica adequada para suportar essa pressão.

3. Os componentes devem apresentar funcionamento adequado em pressões altas, principalmente no que se refere a ruídos e vibrações, como é o caso da torneira de bóia.

4. A extremidade a montante da tubulação do alimentador predial está diretamente ligada à fonte de abastecimento que alimenta um reservatório do sistema público de abastecimento.

A) 2 e 4.

B) 1, 2 e 4.

C) 2 e 3.

D) 1 e 4.

E) 1, 2 e 3.

Os reservatórios destinados a armazenar água potável devem preservar o padrão de potabilidade. Em especial, esses reservatórios não devem:

A) transmitir gosto, cor, odor ou toxicidade à água nem promover ou estimular o crescimento de microorganismos.

B) ser um recipiente estanque que possua tampa ou porta de acesso opaca, visando evitar contaminação da água.

C) ser construído ou instalado de tal modo que seu interior possa ser facilmente inspecionado e limpo.

D) ser do tipo elevado, pois o risco de contaminação é muito grande.

E) levar em consideração o padrão de consumo de água na residência, nem a frequência e duração de interrupções do abastecimento no dimensionamento da capacidade dos reservatórios

No acompanhamento da execução das obras de construção são necessárias muitas ações fiscalizadoras:

1. Conferir na planta do levantamento topográfico, conforme a Certidão do registro de imóveis (RI): as medidas, os ângulos, o recuo, a serventia, etc. Além de conferir no terreno: as medidas, os ângulos, a orientação magnética, a referência de nível (RN).

2. No aspecto geotécnico é necessário verificar o nível da boca de cada furo em relação ao RN adotado na sondagem.

3. Quanto às demolições devem-se levar em conta os seguintes itens: licença da demolição, atendimento à regulamentação municipal e à norma regulamentadora de segurança, remoção total da construção existente para que não interfira com a do projeto.

4. Concernente às instalações provisórias é mister seguir o código de obras municipal acerca de: cercas, tapumes, barracões, placas, proteção para transeuntes, sinalização, controle sanitário e de higiene.

5. Nos serviços de impermeabilização das construções é importante verificar a concordância das paredes mantendo cantos vivos, e acompanhar o reaproveitamento dos pisos e impermeabilizações existentes, inclusive argamassa antiga de regularização e assentamento.

A) 2, 3, 4 e 5.

B) 1, 4 e 5.

C) 1, 2 e 3.

D) 1, 2, 3 e 5.

E) 1, 2, 3 e 4.

(3)

O controle de materiais (cimento, agregados aditivos, madeira, materiais cerâmicos, etc.) utilizados na execução de obras de construção é de fundamental importância, tendo em vista a garantia da qualidade. Nesse contexto é incorreto afirmar.

A) Segundo a Associação Brasileira de Cimento Portland (ABCP), é recomendável utilizar primeiro o cimento estocado há mais tempo, deixando o que chegar por último para o fim, o que evita que um lote fique estocado por tempo excessivo, já que o cimento, bem estocado, é próprio para uso por três meses, no máximo, a partir da data de sua fabricação.

B) Para verificar a presença de impurezas na areia, colocar uma pequena quantidade (uma colher de pedreiro) de areia num vidro transparente. Colocar água potável no vidro com areia e agitar vigorosamente no sentido horizontal. Deixar em repouso por 20 minutos. Após os 20 minutos de repouso, verificar o aspecto da água. As areias de boa qualidade resultam em água clara. Se apresentar cor escura (turva) há indicação de areia contaminada por matéria orgânica e argila. Se o resultado não for bom, repetir o teste.

C) Ao contrário do acontece com a areia, na preparação de concreto não importa tanto se a pedra está ou não úmida.

Isto porque a umidade que a brita pode trazer é muito inferior à umidade que pode ser carregada na areia. Mas é importante a utilização da brita na graduação certa, pois além da resistência e do consumo de cimento, a seleção das britas a serem usadas em concreto armado está ligada também à limitação de espaço entre as armaduras e entre as formas.

D) Os aditivos plastificantes melhoram trabalhabilidade do concreto, contudo os diversos tipos existentes têm emprego específico de acordo com o concreto que se queira, assim sendo é importante observar que para diminuir o período de manuseio do concreto o mais indicado é o emprego de aditivo retardador de pega, específico para as concretagens demoradas.

E) O material cerâmico é controlado na obra, observando-se os aspectos inerentes a tipo, dimensões, padrão da modulação, estado de conservação e, sobretudo a categoria PEI quando se tratar de pisos cerâmicos. Já na madeira, defeitos como rachas, falhas, fendas e fissuras devem ser conferidos visualmente em 100% do lote. As peças que forem consideradas suspeitas devem ser separadas para verificação visual detalhada. Outros defeitos como encanoamento, encurvamento, arqueamento e desbitolamento devem ser verificados por amostragem. A incidência excessiva de nós deve ser observada visualmente, levando em conta, sempre, o uso que se dará ã madeira.

No que concerne ao preparo, controle e recebimento de concreto usinado, analise cada uma das afirmativas e assinale V se julgar verdadeira ou F se julgar falsa

( ) Normalmente o concreto é recebido na obra com a conferência apenas visual ou com verificação do abatimento pelo tronco de cone. Posteriormente são emitidos os laudos com os resultados de ruptura de corpos-de-prova para verificação da resistência à compressão. A responsabilidade do controle de qualidade para recebimento do concreto é da obra e não do fornecedor de concreto pronto (NBR 12655).

( ) Com a chegada do caminhão na obra, antes do descarregamento, deve-se verificar todas as características especificadas no pedido e consequentemente no documento de entrega do concreto, que deve conter informações como: volume do concreto; abatimento (slump test); resistência característica do concreto à compressão (fck) ou o consumo de cimento; aditivo, quando utilizado.

( ) No recebimento do concreto é importante moldar os corpos de provas para que nas idades adequadas ao rompimento seja conferida a consistência do concreto.

( ) Para cada caminhão entregue deve ser verificado o abatimento do tronco de cone, a fim de controlar a trabalhabilidade e a quantidade de areia do concreto.

( ) Segundo a NBR 12655, todos os resultados de verificação das propriedades do concreto e de seus materiais ou eventuais correções de ajuste devem permanecer sob os cuidados do profissional responsável pela execução da obra e à disposição da fiscalização, no próprio canteiro de obras.

A sequência correta de cima para baixo é A) V, V, F, F, V

B) V, V, V, F, F C) F, V, V, F, F D) V, F, V, V, V E) V, V, F, F, F

(4)

A NBR 7480:2007 “Aço destinado a armaduras para estruturas de concreto armado” fixa as condições exigíveis na encomenda, fabricação e fornecimento de barras e fios de aço destinados a armaduras para concreto armado, com ou sem revestimento superficial. Assim sendo, assinale a alternativa correta.

A) Os aços utilizados na construção civil são classificados de acordo com suas características mecânicas (tensão de escoamento) e conforme o processo de fabricação – laminação a frio, encruamento por deformação a quente ou trefilação fio-máquina. Os aços mais comuns utilizados na confecção de peças em concreto armado são o CA-25, o CA-50 e o CA-60.

B) Os aços para concreto armado devem obedecer aos requisitos: ductilidade e homogeneidade; elasticidade e valor baixo da relação entre limite de resistência e limite de escoamento; soldabilidade e resistência razoável a corrosão.

C) A influência do comportamento solidário entre o concreto simples e as barras de aço é medida quantitativamente pelo coeficiente de conformação superficial das barras ( ). A NBR 7480:2007 estabelece os seguintes valores mínimos de para Ø 10 mm para: CA-25 = 1,0; CA- 50 = 1,5 e CA-60 = 1,5.

D) Não é aconselhável o emprego de diâmetros inferiores a 20 mm em elementos estruturais, pois os inconvenientes de seu manuseio durante a obra, tais como transporte desde a central de armação até sua colocação na fôrma e posterior concretagem, podem comprometer o bom funcionamento da armadura.

E) Nas obras de médio e grande porte recomenda-se retirar amostras para testes em laboratório de acordo com as normas vigentes (NBR 6152:2002 e NBR 6153:1988) para ensaios de tração e dobramento. A amostra será de dois pedaços de 2,20 m de cada bitola, desprezando-se os 20 cm das pontas de cada barra. Em todas hipótese aceitar barras de aço (CA 50 e CA 60) já dobradas, seja no transporte como no armazenamento. Nos casos de grandes fornecedores é cada vez mais comum a entrega de aço já com certificado de qualidade que atesta que o produto foi testado nos laboratórios da própria fornecedora ou de certificadora conveniada.

Os materiais cerâmicos são todos os materiais compostos em sua quase totalidade de argila, e que são largamente utilizados na construção civil. Nesse contexto, identifique a alternativa incorreta

A) Os materiais cerâmicos têm baixa resistência ao cisalhamento e alta resistência à tração e consequentemente, não apresentam fratura dúctil.

B) Segundo sua aplicação em cerâmica, as argilas são classificadas em: cerâmica branca (caulins residual e sedimentar); cerâmica vermelha (de baixa plasticidade, porem contendo fundentes) - Ladrilhos, manilhas, telhas e tijolos furados – argilas e folhelhos; argilas para tijolos (plástica, contendo óxido de ferro) - argilas para terracotas, argilas para tijolos comuns e argilas fundentes contendo mais óxido de ferro, dentre outras.

C) Na construção civil os produtos cerâmicos podem ser classificados da seguinte forma: porosos (tijolos, telhas, ladrilhos, azulejos, pastilhas, manilhas, etc.); louça:

(calcária, feldspática e sanitária); não porosos ( Grês cerâmico e porcelana); refratários (silicosos, silício- aluminosos, aluminosos, magnesita, cromomagnesita e cromita)

D) A NBR-7172 da ABNT especifica a telha plana francesa nos seguintes requisitos: Massa – A massa seca máxima deve ser 3,3Kg; Absorção d’água – a absorção máxima deve ser de 20%; Dimensões nominais – NBR-8038 com tolerância de 2% nas dimensões nominais e Quantidade de telhas por m².

E) No tocante às especificações técnicas – NBR 7171, os blocos cerâmicos vazados devem atender a parâmetros de características geométricas como dimensões reais, planeza das faces, desvio em relação ao esquadro, apresentar um teor de absorção de água no intervalo entre 8% e 25%, e obedecer aos critérios de resistência à compressão de 1,0 Mpa, no mínimo, na área bruta.

(5)

Quanto aos tipos de vidro utilizados na construção civil, numere a segunda coluna de acordo com a primeira.

1. Vidro temperado...

2. Vidro laminado...

3. Vidro craquelado...

4. Vidro refletivo...

5. Vidro duplo...

( ) ...são compostos por uma lâmina interna de vidro temperado com duas lâminas externas de vidros comuns (float). No processo de produção desse tipo de vidro, o vidro temperado interno é quebrado e fragmenta-se, ficando aderido à película plástica e preso às lâminas externas.

( ) ...também chamados de vidros termo-acústico, ou vidros insulados e dependendo da sua composição, podem oferecer isolamento térmico e isolamento acústico.

( ) ... possui uma camada metálica espelhada na face externa, refletindo os raios solares e reduzindo a passagem de calor e protegendo carpetes, móveis e pisos.

Não prejudica a visão de dentro para fora e não permite que se enxergue de fora o ambiente. Apropriado para regiões muito quentes e também para portas, janelas, coberturas, divisórias e boxes de banheiro.

( ) ...passa por um processo de têmpera, aquecido e resfriado rapidamente, tornando-se assim mais resistente do que os comuns. Caso quebre, fragmenta-se em pequenos pedaços que não machucam. É indicado para fachadas, portas, janelas, divisórias, boxes para banheiro e tampos de mesa, por ser fortemente resistente a impactos.

( ) ...é composto por dois ou mais vidros, comuns ou temperados, colados entre si por um ou mais filmes de polivinil de butiral - PVB. Não permite a transposição de objetos, em diferentes níveis, podendo ser inclusive produzido à prova de balas. Pode ser considerado vidro de controle solar pela cor da película e pelos vidros que o compõe. Utilizado para portas externas e internas, janelas, terraços, telhados, clarabóias, parapeitos, pisos, visores de piscinas e degraus devido à sua resistência a impactos e boa vedação do frio, calor e ruídos.

A sequência correta de cima para baixo é A) 3, 5, 4, 2, 1

B) 2, 1, 3, 4, 5 C) 4, 5, 3, 1, 2 D) 3, 4, 1, 2, 5 E) 3, 5, 4, 1, 2

A industrialização da construção civil não é mais uma tendência e, sim, uma realidade. Partindo-se do pressuposto de que os fatores estritamente tecnológicos não representam o maior obstáculo à difusão da pré-fabricação no Brasil, então é correto afirmar:

A) A exemplo das experiências ocorridas nos países desenvolvidos, os pré-fabricados de concreto são uma excelente ferramenta para a superação das demandas habitacionais existentes, porque num curto espaço de tempo, os cronogramas são atendidos e o planejamento é facilitado.

B) O sistema de pré-fabricados de concretos permite uma obra limpa e menor dano possível ao meio ambiente, no entanto não reduz nem elimina os diversos custos indiretos ou de difícil contabilização;

C) Faz-se necessário a consolidação do estigma que no passado associou a construção pré-fabricada à uniformidade, à monotonia e à rigidez na arquitetura.

D) As novas obras pré-fabricadas não possuem qualidades intrínsecas relativas ao nível de acabamento e ao atendimento das exigências de conforto do usuário final.

E) Já existem novas tecnologias à base de gesso, tais como o CAD – concreto de alto desempenho - e os compósitos;

inovações tecnológicas aplicadas na execução de obras recentes e emblemáticas.

Um dos aspectos da industrialização na construção civil com pré-fabricados de concreto é

A) variação dimensional, resultando em pequenas reduções de custos em outras etapas da obra.

B) baixa resistência ao fogo, atestada em ensaios e casos reais. O que torna os prêmios de seguro maiores em relação a outros sistemas industrializados.

C) dificilmente os materiais e os componentes podem ser reutilizados e reciclados.

D) redução de patologias e consequentemente dos custos de manutenção.

E) impossibilidade de integração entre os diferentes sistemas construtivos.

(6)

Os levantamentos planialtimétricos visam determinar as coordenadas de pontos da superfície do terreno, a partir de uma origem pré-definida, um geóide ou um elipsóide. Nesse contexto é incorreto afirmar.

A) Levantamento por quadriculação do terreno, apesar de ser o processo mais exato e também trabalhoso, é recomendado para os serviços de movimentação de terra, edificação, irrigação, construção de barragem.

B) Levantamento por interpolação, apesar de ser um método mais rápido, exige maior atenção.

C) O levantamento fotogramétrico utilizado para grandes extensões: indicado nas obras de construção de barragens e agropecuárias, enquanto que o levantamento pelas secções transversais é indicado em terrenos com forma de uma faixa estreita e longa.

D) O erro linear é inversamente proporcional ao comprimento do alinhamento, sendo assim: se as distâncias dos alinhamentos forem similares e/ou o erro for pequeno, pode-se redistribuir o erro de forma igualitária para todos os lados da poligonal.

E) Os erros sistemáticos mais comuns no uso da trena têm a ver com a não aferição do comprimento da trena; a exagerada catenária vertical (trena não esticada) ou horizontal (erro de alinhamento); a não verticalidade da baliza; a não horizontalidade da trena e a variação do comprimento da trena em função da temperatura (sol muito forte).

Um plano cotado apresenta o inconveniente de oferecer uma idéia não muito clara do relevo do terreno que representa. A representação ficará mais visível usando-se o procedimento das curvas de nível e, nesse sentido, é correto afirmar:

A) Curvas de nível são curvas planas que unem pontos de alturas diferentes.

B) As curvas de nível são resultantes da intersecção da superfície física considerada com planos paralelos ao plano de comparação.

C) Nenhuma curva de nível fecha-se sobre si mesma, dentro ou fora dos limites do papel, porque as curvas de nível sempre se cruzarão.

D) Terrenos planos apresentam curvas de nível mais próximas; já em terrenos acidentados as curvas de nível encontram-se mais distantes uma das outras.

E) Uma curva de nível pode bifurcar-se.

Para conter os empuxos de terra gerados em maciços cuja condição de equilíbrio foi alterada por algum tipo de escavação, corte ou aterro, faz-se necessário algumas estruturas de contenção. Analise as proposições sobre estruturas de contenção:

1. Muros de arrimo são estruturas corridas de contenção constituídas de parede vertical, ou praticamente vertical, apoiadas em fundações rasas ou profundas.

2. Os muros de gravidade são estruturas corridas que se opõem aos empuxos horizontais pelo peso próprio.

Limitam-se a desníveis pequenos ou médios, da ordem de 3. 5m; Muros de flexão são estruturas mais esbeltas, com seção em forma de “L” ou “T”, que resistem aos empuxos por flexão. Pode utilizar parte do peso do maciço arrimado para se manter em equilíbrio. Quase sempre são construídos em concreto armado;

4. Os muros de contraforte possuem elementos verticais de maior porte espaçados de alguns metros os quais suportam os esforços provenientes do empuxo. São considerados também muros de gravidade;

5. Muros de gabiões são muros de gravidade construídos pela superposição de gaiolões de malhas de arame cheios de pedra. São empregados para faixas de altura semelhantes aos muros de gravidade, apresentando a vantagem de serem permeáveis.

Estão corretas A) 1, 2, 3, 4 e 5.

B) 1 e 2, apenas.

C) 3 e 4, apenas.

D) 2, 3 e 5, apenas.

E) 1, 2, 3 e 5, apenas.

Para a escolha de um tipo de fundação alguns fatores são relevantes para ser observados, entre eles a resistência do terreno, o custo da execução, o menor prazo de execução, o deslocamento do terreno (interferência sobre construções vizinhas), os recalques admissíveis para a construção, entre outros. Sendo assim, qual dos itens abaixo é incorreto?

A) As sapatas superficiais e os blocos são as opções quase sempre mais econômicas.

B) Utilizam-se fundações associadas quando as sapatas imaginadas para pilares próximos se interpenetram ou quando se deseja uniformizar os recalques entre eles.

C) As estacas moldadas no local ou as pré-moldadas com pré-furo são utilizadas quando não se pode ter deslocamento algum durante a cravação.

D) Nos edifícios com pilares na divisa é comum se utilizar vigas de equilíbrio, fundações excêntricas ou, nos casos mais extremos, fundação em radier.

E) As estacas tipo Strauss não são indicadas na ocorrência de argilas muito moles.

(7)

O gráfico abaixo foi montado a partir de ensaios realizados em laboratório com um determinado material. Com relação a estes resultados, julgue as proposições abaixo:

1. O módulo de elasticidade do material ensaiado é, aproximadamente, 21.000 Mpa;

2. O deslocamento de uma barra confeccionada com este material, que tivesse um comprimento de 10 metros e 10cm²de área, submetida a uma força de 10.000kgf, seria 1,0cm;

3. O material ensaiado é aço;

4. Se o deslocamento fosse 0,50cm na barra de 10 metros de comprimento com 10cm² de área, a tensão seria de 1.050kgf/cm²;

5. A deformação para uma força de 20.000kgf na barra citada no item anterior será de 1,43cm.

Estão corretas A) 1, 2, 3, 4 e 5.

B) 1 e 2, apenas.

C) 3 e 4, apenas.

E) 1, 2, 3 e 5, apenas.

Com relação à flambagem podemos afirmar que:

A) A carga crítica, ou carga de Euler, é inversamente proporcional ao comprimento da barra;

B) A flambagem local, que só ocorre em peças sujeitas à compressão, é responsável pelo enrijecimento de colunas formadas por treliças;

C) O comprimento da barra deve ser corrigido em função das condições de contorno da barra. Para uma barra biengastada este comprimento deve ser considerado 0,75l, onde l é o comprimento geométrico da barra;

D) A carga de flambagem para um pilar retangular é a mesma para as duas direções;

E) A carga crítica é diretamente proporcional à rigidez da barra.

(8)

Para a estrutura isostática representada na figura abaixo, responder as questões de 25 a 27.

Para esta estrutura em situação de equilíbrio, as reações de apoio são:

A) VA= 9,0tf, VB=31,0tf, HA=5,0tf;

B) VA= 31,0tf, VB=9,0tf, HA=5,0tf;

C) VA= 14,0tf, VB=26,0tf, HA=5,0tf;

D) VA= 14,0tf, VB=26,0tf, HA=-5,0tf;

E) VA= 9,0tf, VB=31,0tf, HB=-5,0tf.

Para esta estrutura em situação de equilíbrio, os esforços seccionais na barra AC são:

A) Esforço Normal (N)= -31tf (compressão); Esforço cortante (Q)= 5,0tf, Momento fletor (M)=0tf;

B) Esforço Normal (N)=- 9tf (compressão); Esforço cortante (Q)= 5,0tf, Momento fletor (M)=0tf;

C) Esforço Normal (N)= -14tf (compressão); Esforço cortante (Q)= 5,0tf, Momento fletor (M)=0tf;

D) Esforço Normal (N)= 14tf (tração); Esforço cortante (Q)=-5,0tf, Momento fletor (M)=0tf;

E) Esforço Normal (N)= 31tf (tração); Esforço cortante (Q)=-5,0tf, Momento fletor (M)=0tf.

5 3.43.6

4 4

(9)

Para esta estrutura em situação de equilíbrio, os esforços seccionais na barra CD são:

A) Esforço Normal (N)= 0tf; Esforços cortantes (QC)= 9,0tf, (QD)=31,0tf; Momento fletor máximo (M)=4,05tfm;

B) Esforço Normal (N)= 0tf; Esforços cortantes (QC)= 9,0tf, (QD)=-31,0tf; Momento fletor máximo (M)=4,05tfm;

C) Esforço Normal (N)= 0tf; Esforços cortantes (Q_C)=

31,0tf, (QD)=9,0tf; Momento fletor máximo (M)=48,05tfm;

D) Esforço Normal (N)= 0tf; Esforços cortantes (QC)=

31,0tf, (QD)=-9,0tf; Momento fletor máximo (M)=48,05tfm;

E) Esforço Normal (N)= 5tf; Esforços cortantes (QC)= - 31,0tf, (QD)=9,0tf; Momento fletor máximo (M)=48,05tfm.

Quanto ao aço utilizado no concreto armado é incorreto afirmar que:

A) De acordo com a NBR-7480 as armaduras para concreto armado podem ser classificadas em barras e fios. As barras possuem diâmetro mínimo de 5mm, obtidas por laminação a quente. Os fios apresentam diâmetros máximos de 10mm, obtidos por trefilação ou processo equivalente.

B) Os aços para concreto são das categorias CA-25, CA-50 e CA-60. Nas categorias CA-25 e CA-50, encontram-se as barras e na categoria CA-60, os fios.

C) Nas barras verificam-se um patamar de escoamento no diagrama tensão-deformação, enquanto que os fios não apresentam um patamar de escoamento definido.

D) A ductilidade dos aços CA-25 e CA-50, desde que atendam as especificações da Norma NBR7480, podem ser considerados de ductilidade normal.

E) O diagrama tensão-deformação do aço pode ser utilizado tanto para tração quanto para compressão.

No dimensionamento das peças de concreto armado submetidas à flexão, é incorreto afirmar que:

A) Em função do tipo de ruptura em flexão simples, as peças de concreto podem ser classificadas em subarmadas, normalmente armadas, ou superarmadas.

B) O dimensionamento de seções retangulares com armadura dupla consiste em prever uma armadura de compressão, denominada A`s, que deverá ser no máximo, igual a 1,5 vezes o valor da armadura de tração.

C) Desempenho em serviço consiste na capacidade de a estrutura manter-se em condições plenas de uso, não apresentando danos que comprometam, mesmo que parcialmente, sua utilização.

D) São consideradas hipóteses básicas do dimensionamento de seções retangulares de concreto armado: Hipótese das seções planas; Hipótese da aderência perfeita; Hipótese do concreto em compressão (a resistência do concreto à tração é desprezível).

E) A armadura Transversal de combate ao cisalhamento pode ser constituída por estribos ou pela composição de estribos e barras dobradas, entretanto, se estas forem utilizadas, não pode suportar mais de 60% do esforço total resistido pela armadura.

No detalhamento das peças de concreto armado, segundo a NBR6118, é incorreto afirmar que:

A) A armadura de pele, que pode ser dispensada em vigas com altura igual ou inferior a 60cm, deve ser 0,10%

ACalma, em cada face da alma da viga.

B) A distância horizontal entre dois ferros longitudinais em um viga não pode ser inferior, simultaneamente, a:

20mm; diâmetro da barra, do feixe ou da luva; 1,2 vez o diâmetro característico do agregado graúdo.

C) Nas vigas sujeitas à torção os estribos deverão ser fechados em todo o seu contorno, envolvendo as armaduras de tração, e as extremidades ancoradas por meio de ganchos em ângulo de 45º.

D) Nos pilares o diâmetro das armaduras deverá ser, no mínimo 10mm, e, no máximo, 10% da menor dimensão horizontal.

E) Nos pilares é obrigatória a colocação de estribos no trecho de cruzamento com vigas e lajes.

(10)

Tipo 2 Cargo: Engenheiro Civil / Nível Superior HISTÓRIA DE GOIANA

Durante o Brasil colônia, algumas cidades do Norte desenvolveram a cana de açúcar, dentro do sistema de monocultura, como produto a ser exportado para a Europa, o que lhes restringia a sua produção de itens mais básicos, como alimento e matéria-prima para construções. Neste sentido, podemos dizer que Olinda e as áreas próximas, na capitania de Itamaracá, tinham uma relação de trocas comerciais, com Olinda

A) vendendo gêneros alimentícios.

B) comprando pedra e cal.

C) vendendo máquinas e ferramentas.

D) comprando gêneros alimentícios e escravos E) trocando escravos por máquinas e ferramentas.

A relação entre índios e brancos, na América portuguesa, envolveu complexos processos que oscilavam entre violência e cooperação, de acordo com o local, a tribo, o tipo de contato e assim por diante. Em relação à Goiana, o contato dos portugueses deu-se, principalmente, com a tribo

A) Xucuru.

B) Ianomâmi.

C) Guarani.

D) Funil-ô.

E) Caetés.

A formação da identidade e da cultura do povo brasileiro recebeu contribuição de três diferentes etnias, o branco europeu, o negro africano e o indígena, originário da própria América. Atualmente, a sociedade brasileira tem reconhecido cada vez mais as contribuições dos africanos e indígenas para a formação do Brasil. Em Goiana, é um exemplo de cultura negra e popular o(a)

A) Daruê Malungo.

B) Alafiá.

C) Conceição das crioulas.

D) Vodu.

E) Xangô do Nordeste.

A historiografia tende a valorizar as ações e a memória oficial, sobretudo no que diz respeito a eventos de grande porte, como as guerras ou as revoluções. Em alguns casos, entretanto, a memória popular lembra-se de cenas e acontecimentos diferentes. A este respeito, em Tejucupapo, a memória local preservou a história

A) dos padres doceiros que preparavam barras de rapadura.

B) dos índios bravios que ajudaram os portugueses contra os franceses.

C) das mulheres que expulsaram os holandeses com paus, pedras, panelas, água e pimenta.

D) dos gêmeos taumaturgos que realizam milagres na praça pública.

E) dos cavaleiros e das cavalhadas medievais, revividas durante o carnaval.

O Norte da América portuguesa foi marcado, durante o período colonial, por dois tipos de economia: a cana de açúcar e o gado, que, segundo historiadores como Nelson Werneck Sodré passaram da convivência à separação. Goiana encaixou- se neste contexto, no século XVI, como

A) área apenas de criação de gado.

B) área apenas de produção de cana de açúcar.

C) área de transição, com feiras de gado.

D) área mista, com produção de cana e criação de gado.

E) área comercial, devido aos solos ruins tanto para o gado, quanto para a cana.

O Conde Maurício de Nassau lançou uma série de medidas inovadoras para o ambiente americano da época, como a liberdade de culto e a modernização de centros urbanos, como o atual Recife Antigo. Em relação a Goiana, Nassau

A) fez ganhar os céus o famoso “boi voador” causando espanto na população local.

B) organizou uma assembleia que teve participação dos índios da região.

C) criou a primeira sinagoga.

D) concedeu verbas para os comerciantes.

E) elevou-a à categoria de cidade, devido a sua importância para a região.

(11)

R A SC U N H O

A conquista do Norte pelos holandeses trouxe mudanças para as províncias da região, que tiveram de se adaptar a uma nova forma de governo, a uma nova religião, etc. Após a derrota dos holandeses, o quadro mudou novamente, porém com a permanência de certas influências dos holandeses. Goiana, após a expulsão dos holandeses

A) Começou a construção de monumentos religiosos, e de instituições como a Santa Casa de Misericórdia.

B) Desenvolveu-se como centro fornecedor de escravos e alimentos para as províncias do sul, que iniciavam o ciclo do ouro e pedras preciosas.

C) Iniciou a luta contra os caetés, que, até então, eram aliados dos habitantes da região.

D) Mandou índios para participarem em assembleia na capital, para que defendessem seus direitos.

E) Tornou-se a principal cidade da região, aproveitando as melhorias realizadas no período anterior.

Em meados do século XVIII, aconteceram vários protestos em Goiana e na capitania de Itamaracá os quais marcaram um ponto importante na separação de Goiana do resto da capitania. A consequência destes protestos foi

A) a criação, em Goiana, de uma justiça independente de Itamaracá.

B) a transferência de Goiana para a capitania de Pernambuco.

C) Goiana ter perdido o seu título de vila.

D) o aumento da verba para construção de engenhos em Goiana.

E) o aumento dos impostos pagos por Goiana à Itamaracá.

A Revolução Pernambucana de 1817 representou grandes mudanças para Pernambuco e para o Brasil, ao contestar traços negativos do governo português no Brasil, defendendo ideais libertários semelhantes aos das revoluções burguesas do século anterior. A participação de Goiana na Revolução Pernambucana deu-se, principalmente, através do (a)

A) atuação dos fazendeiros goianenses, que ajudaram a financiar os rebeldes.

B) atuação de goianenses que foram morar em Recife.

C) abastecimento dos centros revolucionários.

D) apoio ao governo do Rio de Janeiro.

E) treinamento de rebeldes recifenses nos campos goianenses.

O movimento abolicionista e o movimento republicano foram importantes para o ocaso do Império Brasileiro, e a entrada do Brasil na modernidade do século XX, defendendo ideais de democracia e liberdade. Da participação de Goiana neste processo podemos destacar

A) a atuação da imprensa liberal goianense, que vendia jornais para toda a capitania.

B) a atuação da maçonaria goianense, que acelerou a libertação dos escravos na região.

C) a atuação da população local, que era radicalmente contra o imperador e seus desmandos.

D) a atuação das mulheres goianenses, as quais, armadas com pedras e panelas, foram às ruas exigir a República.

E) a atuação dos padres goianenses, que insurgiam-se contra o padroado régio.

(12)

Tipo 2 Cargo: Engenheiro Civil / Nível Superior LÍNGUA PORTUGUESA TEXTO 1

Superstições e crendices

Foi o medo do desconhecido aliado à insegurança da vida que gerou nos homens crenças supersticiosas. As superstições têm origem no início da civilização humana e com ela deverão morrer, pois não há momento na história do mundo em que elas não estejam presentes.

Superstição é também acreditar na existência real dos mitos folclóricos, como o saci, a mula sem cabeça, o lobisomem, as bruxas, e em feitiços jogados, mau-olhado ou olho gordo. Mas há crendices que não implicam medo ou defesa de algum mal, como por exemplo: as sortes tiradas nas festas do ciclo junino; a ingestão de certos alimentos na ceia de Ano Novo; a criança jogar o dente de leite no telhado para obter dentes fortes, dentre outras.

Há também superstições ligadas a fatos da vida humana, como as relacionadas à gravidez e ao parto. Elas são muito antigas e têm uma grande importância na vida dos povos. Os filipinos acreditam num espírito maligno que perturba o parto, tornando-o penoso. Os húngaros costumavam atirar por sobre a cabeça da parturiente para afastar os maus espíritos. Em algumas tribos africanas, havia a crença de que a mulher grávida não devia acompanhar enterro porque a alma do morto poderia encarnar no bebê. Entre os índios da Amazônia, as mulheres, principalmente quando estão grávidas, não devem assistir ao preparo do curare (veneno), não podem pegar na caça e nas armas nem podem comer paca, pois, do contrário, não conseguiriam dormir.

Há uma quantidade enorme de superstições conhecidas, passadas de pai para filho e presentes no cotidiano de muitas pessoas. Abaixo, há alguns exemplos dessas crendices.

Não deixe uma tesoura aberta por muito tempo. Dá azar.

Ao acompanhar um enterro, não entre no cemitério antes do caixão.

Não pise num rabo de gato, pois atrai malefícios.

Não passe debaixo de escadas ou quebre espelho. Dá azar.

Deixar mala aberta é de mau agouro, pois se assemelha a um caixão mortuário.

ALBUQUERQUE, Cristiana et. al. Português. 7° ano.

São José dos Campos, SP: Poliedro, 2009, p.20. Adaptado.

Com o Texto 1, seu autor pretende:

A) fazer uma crítica às pessoas que acreditam em determinadas crenças existentes nas culturas de diversos povos.

B) estabelecer uma relação entre a existência de crendices e as condições socioeconômicas de diversas sociedades.

C) divulgar os dados de pesquisa realizada acerca da origem das crenças e superstições existentes em vários países.

D) fazer uma análise de cunho filosófico a respeito do ser humano, por meio da compreensão de suas crenças.

E) informar o leitor acerca de algumas crenças presentes nas culturas do mundo, destacando as diferenças entre elas.

Segundo o Texto 1, as crendices são diversas. Com relação a essa diversidade, o texto nos informa que:

A) a crença nos mitos folclóricos contribui para aumentar o medo que esses mitos despertam na população.

B) a crença em mau-olhados e olhos gordos são derivadas de outras crenças relacionadas ao período da gravidez.

C) há crendices, como as sortes tiradas nas festas juninas, que não têm um caráter preventivo ou de medo.

D) em algumas culturas, superstições ligadas a fatos corriqueiros da vida humana são aprendidas por meio do ensino formal.

E) herdamos da África a crença de que a mulher grávida não deve participar de enterros, para proteger seu filho.

Acerca das superstições ligadas à gravidez e ao parto, está de acordo com o Texto 1 a seguinte informação:

A) elas ocorrem em alguns centros urbanos modernos e não apresentam relação direta com o que cada cultura tem de característico.

B) nas Filipinas, há quem acredite na existência de um espírito mau, que tem poderes para atrapalhar o parto e torná-lo mais sofrido para a mulher.

C) para afastar qualquer tipo de mau espírito, os habitantes da Hungria costumam atirar pedras na cabeça de quem faz o parto.

D) as mulheres grávidas eram proibidas de acompanhar enterros na África, porque criam que a alma do morto perseguiria a mãe para sempre.

E) entre os índios da Amazônia, uma mulher grávida não assiste jamais à preparação do curare, para não correrem o risco de serem infectadas.

(13)

Analisando a função de alguns elementos linguísticos do Texto 1, assinale a alternativa correta.

A) No trecho: “Foi o medo do desconhecido aliado à insegurança da vida que gerou nos homens crenças supersticiosas”, o termo destacado substitui ‘vida’.

B) No trecho: “Há também superstições ligadas a fatos da vida humana, como as relacionadas à gravidez e ao parto”, o termo destacado relaciona-se a ‘vida humana’.

C) No trecho: “Mas há crendices que não implicam medo ou defesa de algum mal”, o conectivo destacado tem a função de indicar continuidade na linha argumentativa do texto.

D) No trecho: “há crendices que não implicam medo ou defesa de algum mal, como por exemplo:”, a expressão destacada antecede a enumeração de elementos que exemplificam o que foi afirmado.

E) No trecho: “Abaixo, há alguns exemplos dessas crendices”, o termo destacado aponta para um elemento exterior ao texto.

Assinale a alternativa em que a relação semântica indicada entre parênteses corresponde àquela que, de fato, se apresenta no enunciado dado.

A) “Deixar mala aberta é de mau agouro, pois se assemelha a um caixão mortuário.” (CONCLUSÃO)

B) “Não deixe uma tesoura aberta por muito tempo. Dá azar.” (EXPLICAÇÃO)

C) “Não pise num rabo de gato, pois atrai malefícios.”

(CONSEQUÊNCIA)

D) “Ao acompanhar um enterro, não entre no cemitério antes do caixão.” (CONDIÇÃO)

E) “Não passe debaixo de escadas ou quebre espelho. Dá azar.” (CAUSALIDADE)

Assinale a alternativa na qual a palavra destacada está corretamente acentuada.

A) Todos queriam saber a razão para aquela balburdía.

B) Muitos acreditam que passar pôr debaixo de uma escada dá azar.

C) Vários povos indígenas creem que os mortos podem assustá-los.

D) Há também superstições ligadas a frutas, como o cajú e a banana.

E) Dizem que os holandêses são pouco supersticiosos.

TEXTO 2

O “papa-figo”

Dizem que, no século XIX, no Recife, o chefe de uma família rica sofreu de uma grave enfermidade. Ficou pálido, recluso e abatido. Os médicos falavam de uma "doença do sangue", só que não conseguiram encontrar uma medicação eficiente. Não havia quem não se assustasse só de olhá-lo.

Para uns, mais supersticiosos, ele estava virando um lobisomem.

Até que um negro velho, empregado da família, falou para o senhor que o remédio era "figo" de criança nova, isto é, fígado, no vocabulário do velho homem. O próprio velho saía pelas ruas com um saco nas costas, pegando os meninos:

quanto mais gordos e corados, melhor. Quando perguntavam, dizia que levava ossos de boi e de carneiro para refinar açúcar.

Na casa grande, o fígado era retirado, e, com o passar do tempo e com a utilização daquela "medicação", o senhor melhorou.

[...]

Texto disponível no site:

http://www.sobrenatural.org/lenda_urbana/detalhar/5956/o_.

Acessso em 27/03/2010. Adaptado.

O Texto 2 é uma lenda. Dentre as características desse gênero, estão nele expressas as seguintes:

1. ser um texto relacionado a um lugar geograficamente determinado.

2. ser uma narração na qual fatos históricos são recontados pela tradição popular.

3. ser elaborado privilegiadamente com uma linguagem formal, com excesso de rebuscamentos morfossintáticos.

4. ser um texto que tem forte relação com os costumes e tradições de um povo, além de carregado de representações simbólicas.

Estão corretas, apenas:

A) 1, 3 e 4.

B) 2 e 4.

C) 2 e 3.

D) 1 e 2.

E) 1 e 4.

(14)

Acerca de elementos morfossintáticos presentes no Texto 2, analise as proposições a seguir.

1. O trecho: “Dizem que, no século XIX, no Recife, o chefe de uma família rica sofreu de uma grave enfermidade.” é iniciado com sujeito indeterminado, o que reforça a ideia de que a lenda não tem uma autoria determinada.

2. No trecho: “Os médicos falavam de uma "doença do sangue", só que não conseguiram encontrar uma medicação eficiente.”, a expressão destacada indica oposição; equivale semanticamente a ‘contudo’.

3. No trecho: “Até que um negro velho, empregado da família, falou...”, a expressão destacada tem valor temporal.

4. O termo “papa-figo” é formado por duas palavras da mesma classe gramatical; são, ambas, substantivos.

Estão corretas:

A) 2, 3 e 4, apenas.

B) 1, 3 e 4, apenas.

C) 1, 2 e 4, apenas.

E) 1, 2, 3 e 4.

Assinale a alternativa em que as regras da concordância (verbal e nominal) foram obedecidas.

A) As lendas estão desaparecendo, e, a cada dia, menas pessoas acreditam nelas.

B) Em boas bibliotecas, já está disponível livros com lendas de vários países.

C) Numa roda de amigos, no interior, não falta histórias de arrepiar!

D) A verdade é que cada um de nós temos os nossos próprios medos e superstições.

E) Acredita-se que deve haver milhares de lendas perdidas no tempo.

Assinale a alternativa em que a relação entre a figura de linguagem apresentada entre parênteses e seu exemplo está correta.

A) “com a utilização daquela ‘medicação’, o senhor melhorou”. (METÁFORA)

B) “Os médicos falavam de uma ‘doença do sangue’”.

(METONÍMIA)

C) “o remédio era ‘figo’ de criança nova, isto é, fígado”.

(EUFEMISMO)

D) “quanto mais gordos e corados, melhor”.

(PLEONASMO)

E) “Dizem que, no século XIX, no Recife”. (ANTÍTESE)
