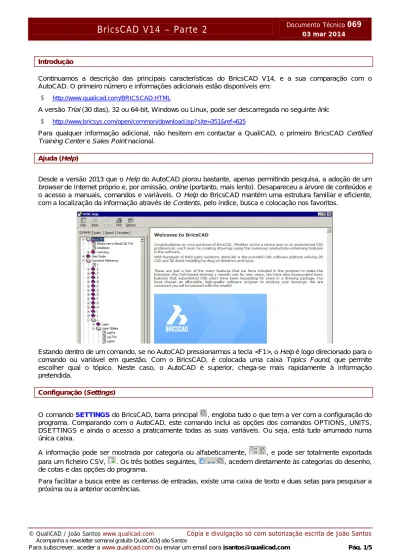

BricsCAD V14 – Parte 2
Documento Técnico 06903 mar 2014Introdução
Continuamos a descrição das principais características do BricsCAD V14, e a sua comparação com o AutoCAD. O primeiro número e informações adicionais estão disponíveis em:
http://www.qualicad.com/BRICSCAD.HTML
A versão Trial (30 dias), 32 ou 64-bit, Windows ou Linux, pode ser descarregada no seguinte link: http://www.bricsys.com/open/common/download.jsp?site=351&ref=625
Para qualquer informação adicional, não hesitem em contactar a QualiCAD, o primeiro BricsCAD Certified Training Center e Sales Point nacional.
Ajuda (Help)
Desde a versão 2013 que o Help do AutoCAD piorou bastante, apenas permitindo pesquisa, a adoção de um browser de Internet próprio e, por omissão, online (portanto, mais lento). Desapareceu a árvore de conteúdos e o acesso a manuais, comandos e variáveis. O Help do BricsCAD mantém uma estrutura familiar e eficiente, com a localização da informação através de Contents, pelo índice, busca e colocação nos favoritos.
Estando dentro de um comando, se no AutoCAD pressionarmos a tecla <F1>, o Help é logo direcionado para o comando ou variável em questão. Com o BricsCAD, é colocada uma caixa Topics Found, que permite escolher qual o tópico. Neste caso, o AutoCAD é superior, chega-se mais rapidamente à informação pretendida.
Configuração (Settings)
O comando SETTINGS do BricsCAD, barra principal , engloba tudo o que tem a ver com a configuração do programa. Comparando com o AutoCAD, este comando inclui as opções dos comandos OPTIONS, UNITS, DSETTINGS e ainda o acesso a praticamente todas as suas variáveis. Ou seja, está tudo arrumado numa única caixa.
A informação pode ser mostrada por categoria ou alfabeticamente, , e pode ser totalmente exportada para um ficheiro CSV, . Os três botões seguintes, , acedem diretamente às categorias do desenho, de cotas e das opções do programa.
Por exemplo, se quisermos mudar a cor de fundo do BricsCAD, ao digitarmos background, salta imediatamente para a primeira ocorrência, Text fill. Marcando a seta para baixo, passa por Text fill color e a terceira ocorrência é Background color, o parâmetro pretendido.
Nota: A abreviatura OP, usada no AutoCAD para OPTIONS, aqui mostra o comando OPEN. Uma boa alternativa é usar as abreviaturas UN do comando UNITS ou DS de DSETTINGS.
Visualização
Os comandos de visualização são idênticos entre o BricsCAD e o AutoCAD. As funções da rodinha (scroll) são iguais, bem como a aplicação dos comandos ZOOM, PAN e REGEN.
Existe, no entanto, uma diferença fundamental no comportamento do REGEN. No BricsCAD ainda não descobri uma situação em que seja necessário usá-lo. Ou seja, podemos fazer zoom e pan com a rodinha do rato indefinidamente sem que o ecrã bloqueie e também as entidades curvas ficam sempre curvas. No AutoCAD isso pode ser altamente irritante.
Outra diferença acaba por ser ao nível das barras de ferramentas, em que no BricsCAD todos os comandos estão acessíveis a partir de uma única barra de ferramentas, View.
Comandos de desenho
Nesta categoria de comandos registam-se muitas diferenças:
LINE (L) – Algumas opções novas. Ao entrar no comando temos o seguinte diálogo:
: LINE
ENTER to use last point/Follow/<Start of line>: Angle/Length/Undo/<End point>: Ponto
Angle/Length/Follow/Undo/<End point>: Ponto Angle/Length/Follow/Close/Undo/<End point>:
CIRCLE (C) – Algumas opções novas. Ao entrar no comando temos o seguinte diálogo:
: CIRCLE
2Point/3Point/TanTanRad/Arc/Multiple/<Center of circle>: Ponto Diameter/<Radius> <5.20>: Valor ou Ponto
Arc transforma um arco existente em circunferência (no AutoCAD, só através do JOIN). Multiple continua no comando para a criação de múltiplas circunferências.
ARC (A) – No AutoCAD este comando contempla 11 métodos para
a criação de arcos, no BricsCAD existem 17. Enquanto não se domina a sequência de opções pela linha de comandos, é aconselhável ir pelo menu de topo (ver imagem):
: ARC
ENTER to use last point/Center/Follow/<Start of arc>: Ponto
Angle/Center/Direction/End/Radius/<Second point>: Ponto
End point: Ponto
Comparando com o AutoCAD, verificamos que as opções para arcos são idênticas, só que o BricsCAD permite muito mais flexibilidade. Por exemplo, temos 3 métodos que incluem o raio e dois para a medida da corda (Length). A minha favorita, Angle (com valor negativo desenha no sentido dos ponteiros do relógio), está contemplada em 5 métodos (3 no AutoCAD).
RECTANG (REC) – Temos também algumas diferenças na criação de retângulos (no BricsCAD também
são polilinhas):
: RECTANG
Chamfer/Elevation/Fillet/Rotated/Square/Thickness/Width/Area/Dimensions/<Select first corner of rectangle>: Ponto
Other corner of rectangle: Ponto
Square permite criar quadrados. As restantes opções estão disponíveis no AutoCAD mas parte (Area, Dimensions, Rotation) só é colocada após a introdução do primeiro canto.
POLYGON (POL) – Diálogo e novas opções para a
criação de polígonos regulares (também família das polilinhas):
: POLYGON
Polygon: Multiple/Width of line/<Number of sides> <4>: 6
Specify by: Edge/<Center of polygon>: Ponto Specify by: Vertex/<Midpoint of side>: Ponto
DONUT (DO) – Diálogo e novas opções para a criação de coroas circulares (também família das polilinhas):
: DONUT
2Point/3Point/TanTanRad/<Inside diameter of donut> <0.50>: Valor
Outside diameter of donut <1.00>: Valor Center of donut: Ponto
Center of donut: Ponto Center of donut:
O BricsCAD inclui mais formas de definição de coroas circulares, derivadas da construção de circunferências. Usando 2Point, 3Point ou TanTanRad, é pedida a largura (width) da coroa circular, e os correspondentes pontos para a definição da sua linha média.
Nota (bug): As opções 2Point e 3Point não aceitam o esnap Tangent.
PLINE (PL) – A criação de polilinhas, com exceção das opções e Follow,
idênticas a LINE, é igual em ambos os programas:
: PLINE
ENTER to use last point/Follow/<Start of polyline>: Ponto Arc/Distance/Follow/Halfwidth/Width/<Next point>: W
Starting width <0.00>: .5 Ending width <0.50>:
Arc/Distance/Follow/Halfwidth/Width/<Next point>: Ponto Arc/Distance/Follow/Halfwidth/Width/Undo/<Next point>: A Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Width/Undo/<End of arc>: Ponto
Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Secondpt/Width/Undo/<End of arc>: W Starting width <0.50>: 1 Ending width <1.00>: 0 Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Secondpt/Width/Undo/<End of arc>: L
Arc/Close/Distance/Follow/Halfwidth/Width/Undo/<Next point>: Ponto Arc/Close/Distance/Follow/Halfwidth/Width/Undo/<Next point>:
BOUNDARY (BO) – Conforme se pode verificar
pela caixa colocada, aqui há importantes diferenças em relação ao AutoCAD:
o Não permite a criação de regiões, apenas a criação de polilinhas.
o Após a marcação dos pontos, voltamos sempre à caixa.
o Podemos especificar o tipo de ilhas, para a criação de polilinhas interiores.
ELLIPSE (EL) – O desenho de elipse não apresenta diferenças entre os dois programas:
: ELLIPSE
Arc/Center/<First end of ellipse axis>: Ponto Second end of axis: Ponto
Rotation/<Other axis>: Ponto
