Técnico 3 – Apresentação

4 – Identificação do equipamento 5 – Informações técnicas 6 – Características técnicas 7 – Instruções

8 – Atenção

9 – Instrução operacional 10 – Adesivos

11 – Segurança 12 – Recomendações 13 – Manutenção 14 – Manutenção pneus 15 – Cuidados com equipamento 16 – Manutenção lubrificação 17 – Manutenção preventiva 18 – Termo de garantia 19 – Certificado de entrega 20 – Dimensões do equipamento

Peças

21 – Conjunto geral 22 – Lista conjunto geral 23 – Elevador

24 – Conjunto Tandem 25 – Tandem esquerdo 26 – Tandem direito 27 – Kit freio 28 – Kit freio lista 29 – Cubo de roda 30 - Circuito elétrico 31 – Circuito hidráulico 32 – Esquema pneumático 33 – Esquema pneumático lista

Índice

(3)

Apresentação

Você acaba de adquirir um equipamento com a qualidade TMA Máquinas.

Localização da empresa:

Cidade: Ribeirão Preto - SP

Bairro: Parque Industrial Quito Junqueira

Av. Thomaz Alberto Whately Nº 3100 CEP: 14075-380

Telefone de Contato (55) 16 3969 4933

e-mail: contato@tmamaquinas.com.br

Site: www.tmamaquinas.com.br

(4)

Identificando o Equipamento

1º Localize a plaqueta de identificação.

2º Verifique junto à documentação se os números conferem.

É muito importante que o numero de série seja

preservado.

(5)

Informações Técnicas

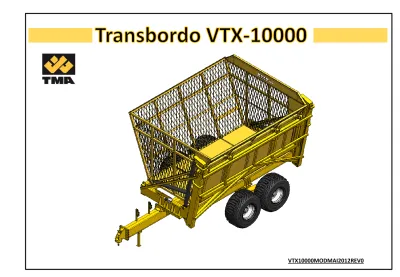

Modelo: VTX – 10000

Capacidade Volumétrica: 24m

³

Capacidade de Carga: 10000kg Bitola: 2800 ou 3000mm

Pneus Alta flutuação – 600/50 – 22,5”

Suspensão Tandem Cabeçalho regulável Tara aproximada: 8700kg

Estrutura analisada por cálculo estrutural e devidamente reforçada.

Trator recomendado : 150 HP ou maior.

(6)

C A R A C T E R Í S T I C A S T É C N I C A S : C A R A C T E R Í S T I C A S T É C N I C A S :

O transbordo de cana picada VTX-10.000 foi desenvolvido para atender as mais severas condições de trabalho no transbordo de cana picada.

Com um projeto de construção simples, para facilitar a operação e a manutenção do equipamento e vigas estruturais dimensionadas para suportar cargas estáticas e dinâmicas, apresenta alta robustez e tecnologia ,destacando-se junto aos demais transbordos disponíveis no mercado.

D e s t a q u e s D e s t a q u e s ::

• Elevador de carga reforçado;

• Caixa de transbordamento com 4 articulações;

• Evita o pisoteio de soqueiras;

• Possibilidade de maximizar canteiros nas entrelinhas de cana-de-açúcar;

• Baixa compactação do solo;

• Pneus de alta flutuação;

• Robustez estrutural;

• Capacidade de carga nominal de 24 m³;

• Assistência técnica

A TMA MÁQUINAS tecnologia em máquinas agrícolas Ltda., ou seu representante, faz a entrega técnica do equipamento, orientando o usuário mas na eventualidade de quaisquer dúvidas, procure um de nossos revendedores autorizados ou entre em contato com nosso departamento de Assistência Técnica, pois teremos o maior prazer em atendê-lo.

É necessário ler atentamente este manual antes da utilização do equipamento, observando todos os aspectos de operação, manutenção e segurança.

A TMA TECNOLOGIA EM MAQUINAS AGRICOLA Ltda.

sente-se orgulhosa pela sua confiança e agradece a preferência.

(7)

Instruções Técnicas

Siga atentamente as informações contidas nesse manual

O procedimento operacional correto conserva o equipamento além de evitar danos estruturais e acidentais, aumentando a vida útil do equipamento e a segurança do operador.

É de extrema importância que este manual seja entregue ao operador do equipamento para sua necessária leitura e compreensão.

Caso o equipamento seja operado incorretamente, causando danos, a GARANTIA não será atendida.

Assim que receber o equipamento, certifique-se junto à entrega técnica, que o equipamento esteja em ordem, sem avarias e seus documentos devidamente preenchidos.

Caso possua alguma avaria, entre em contato imediatamente com a TMA máquinas.

(8)

Advertência - Atenção

Atenção: Sempre que encontrar este símbolo, verifique com muita atenção as informações contidas nele.

É de extrema importância que sejam obedecidas as orientações contidas neste manual .

Atenção: Somente opere o equipamento com pessoas que estejam devidamente treinadas e habilitadas a realizarem as tarefas necessárias para o trabalho. É importante se familiarizar-se com o Equipamento.

Antes de operar o equipamento faça sua manutenção preventiva.

Perigo: Jamais realizar manutenção com o equipamento em funcionamento. Certifique-se que o trator esteja desligado.

Faça reparos com a caixa de carga em descanso e apoiada.

A negligencia operacional pode causar risco de morte.

Atenção: Ao transitar com o equipamento, tenha atenção com declives, evitando o capotamento.

Ao transitar em vias públicas é necessário observar e obedecer a legislação em vigor.

Jamais verifique vazamentos no circuito hidráulico com a mão, a alta pressão pode causar ferimentos graves.

Jamais transportar pessoas no equipamento. Não exceder o limite de capacidade de carga.

(9)

Instrução operacional

(10)

D e s c r i ç ã o d o s a d e s i v o s d e s e g u r a n ç a D e s c r i ç ã o d o s a d e s i v o s d e s e g u r a n ç a

1- Perigo: Indica risco de esmagamento e danos físicos devido aos movimentos do equipamento.

2- Importante: Leia o manual de instrução antes de iniciar a operação do equipamento.

3- Atenção: Alivie a pressão antes de desconectar as mangueiras hidráulicas ou outros condutores.

4- Advertência: Mantenha distância de no mínimo 25 metros do equipamento quando este estiver em operação.

5- Painel dianteiro: Conexão do equipamento com o trator (parte frontal da máquina).

6- Painel traseiro: Conexão do equipamento com o trator (parte traseira da máquina).

(11)

S e g u r a n ç a S e g u r a n ç a

A D V E R T Ê N C I A S A D V E R T Ê N C I A S ::

A n t e s

A n t e s d e d e i n i c i a r i n i c i a r o o t r a b a l h o t r a b a l h o ::

 Faça diariamente uma análise geral do equipamento conforme descrito neste manual;

 Familiarizar-se com todos os dispositivos e suas funções;

 Verificar o aperto das porcas de roda, parafusos, grampos da suspensão e a fixação do cabeçalho;

 Verificar a fixação da barra do trator para evitar que o transbordo se desengate da mesma;

 Verificar a interferência das mangueiras hidráulicas com a estrutura do equipamento.

D u r a n t e

D u r a n t e o o t r a b a l h o t r a b a l h o ::

 Não transportar pessoas no equipamento durante o trabalho e circulação;

 Não retirar nenhuma proteção com a máquina em funcionamento;

 Quando operar com o equipamento, não permitir que pessoas se mantenham próximas ou sobre o mesmo;

 Ao trabalhar em terrenos inclinados, proceder com cuidado procurando manter a estabilidade necessária;

 Conduzir o trator com velocidades compatíveis com a segurança, especialmente nos trabalhos em terrenos acidentados ou declives. Manter o trator sempre engatado;

 Verificar se existe aquecimento no freio para evitar risco de incêndio.

 Manter a parte inferior da caixa de transbordo sem acúmulo de palhas para evitar que os tubos hidráulicos sofram danos.

 Não erguer o cesto com o trator em movimento, pode danificar os cilindros e a estrutura do equipamento. Faça o transbordamento com o trator parado, e o recolha por completo para prosseguir com a operação.

A o

A o t e r m i n a r t e r m i n a r o o t r a b a l h o t r a b a l h o ::

 Desengate as mangueiras hidráulicas e as enrole;

 Reparações, conservação, limpeza e eliminação de falhas de funcionamento, deverão ser feitas com o equipamento completamente desengatado do trator;

 Ao fazer qualquer serviço na parte inferior da máquina, deve-se apoiá-la de forma adequada e desengatar o trator;

 Não utilizar roupas folgadas, pois podem enroscar no equipamento e ocasionar acidentes;

 Conferir o aperto de todos os parafusos da máquina periodicamente.

(12)

Recomendações para Carregamento

 Nunca bascular a caixa do transbordo sem antes elevar no mínimo 450 mm, caso contrário haverá interferência da caixa com o chassi.

 Nunca bascular a caixa do transbordo carregada sem estar próxima a carroceria do caminhão, pois haverá risco de tombamento.

Mínimo

450mm

(13)

D i a r i a m e n t e : D i a r i a m e n t e :

 Manter as colunas do elevador, chassi e tubos hidráulicos rígidos, livres de palhas e impurezas;

 Verificar a interferência de mangueiras hidráulicas com a estrutura do equipamento e possíveis vazamentos nos cilindros;

 Verificar a calibragem e as condições dos pneus.

A c a d a 1 0 h o r a s : A c a d a 1 0 h o r a s :

 Lubrificar rótula do pino de engate;

 Efetuar a calibragem dos pneus.

A c a d a 4 0 h o r a s : A c a d a 4 0 h o r a s :

 Lubrificar mancal de articulação da suspensão tandem;

 Verificar o nível do óleo hidráulico;

 Lubrificar as catracas do freio.

 Engraxar o elevador de carga

A c a d a 8 0 h o r a s : A c a d a 8 0 h o r a s :

 Drenar a água do reservatório de ar comprimido.

 Lubrificar as rótulas dos cilindros hidráulicos.

A c a d a 2 5 0 h o r a s : A c a d a 2 5 0 h o r a s :

 Verificar aperto de parafusos e porcas em geral;

 Verificar regulagem das lonas de freios.

Manutenção

(14)

Calibragem dos Pneus:

 Seguir as recomendações do fabricante do pneu;

 Fazer a calibração sempre com os pneus frios, antes de iniciar a rodagem;

Uma vez por semana aferir a calibragem com manômetro.

OBS:

Nunca retire o ar dos pneus quentes, isto é, durante ou logo após a rodagem.

Verifique sempre se há fugas lentas de ar pela base ou núcleo da válvula. Coloque sempre tampas nas válvulas.

O pneu bem calibrado evita desgaste desnecessário e garante sua segurança e longevidade.

OBS:

Verificar diariamente os parafusos das rodas e principalmente do freio. Faça o reaperto freqüentemente.

Manutenção

Pressão 0.5 bar

0.8 bar

1.0 bar

1.2 bar

1.4 bar

1.6 bar

1.8 bar

2.0 bar

2.2 bar

2.3 bar

2.4 bar

2.6 bar

2.8 bar

2.9 bar 7 PSI 11

PSI 14 PSI

17 PSI

20 PSI

23 PSI

26 PSI

28 PSI

31 PSI

33 PSI

34 PSI

37 PSI

40 PSI

41 PSI Velocida

de (km/h)

Carga (kg)

50 FR 1540 1960 2240 2520 2810 3105 3355 3600 40 FR 1715 2180 2490 2800 3125 3450 3730 4000 10 FR 2255 2825 3200 3580 3955 4355 4755 5110 5440 5600 50 DrW 1095 1395 1595 1800 1995 2185 2355 2520 40 DrW 1220 1550 1775 2000 2215 2430 2620 2800 25 DrW 1450 1845 2110 2380 2635 2890 3115 3330 10 DrW 1605 2010 2280 2550 2825 3090 3350 3595 3815 3920 10C 2090 2550 2855 3160 3470 3780 4090 4385 4685 4830 4950 5220 5485 5600

FR = Pneu Tracionado / DrW = Pneu girando livre / C = Pneu girando livre com carga aplicada

Tabela de relação entre Pressão x Velocidade x Carga para cada pneu

(15)

C U I D A D O S C O M O E Q U I P A M E N T O : C U I D A D O S C O M O E Q U I P A M E N T O :

 Atenção aos adesivos de graxa espalhados pelo equipamento, lubrifique nesses pontos conforme necessário ou tabela da pagina 15.

C u i d a d o s d i á r i o s c o m a s m a n g u e i r a s h i d r á u l i c a s : C u i d a d o s d i á r i o s c o m a s m a n g u e i r a s h i d r á u l i c a s :

 Faça a identificação das mangueiras para facilitar a ligação dos engates;

 Evite que os engates das mangueiras hidráulicas tenham contato com impurezas;

 Sempre verifique se há interferência das mangueiras hidráulicas com a estrutura do equipamento;

 Proteja os engates com os tampões de borracha que sempre devem estar juntos das mangueiras.

C u i d a d o s c o m a s r o l d a n a s e m a n c a i s d e g i r o : C u i d a d o s c o m a s r o l d a n a s e m a n c a i s d e g i r o :

 Verifique com freqüência o estado dos pinos, roldanas e mancais do elevador de carga, da caçamba e do rodado e os lubrifique.

 Não trabalhe com o equipamento se as roldanas e/ou mancais estiverem presos, travados ou com folgas.

• Faça sua correta manutenção antes de colocar o equipamento em operação.

(16)

Manutenção / Lubrificação

Observar atentamente os pontos de lubrificação indicados com adesivo ou onde existir pontos com engraxadeira.

Tabela de Período

Itens Diário Semanal Mensal

Rótulas dos Cilindros x

Articulação da Caçamba x

Suspensão Tandem x

Roldanas x

Atenção

Antes de iniciar a operação observe se realmente o equipamento foi engraxado corretamente.

GRAXA GRAXA

Graxa Recomendada:

Graxa universal: A base de sabão – Lítio KP2K, conforme DIN 51502 e 51825;

Sistema hidráulico: Utilizar óleo 68.

Utilize sempre óleos e graxas de boa qualidade.

(17)

Manutenção preventiva

Mantenha o tubo do elevador limpo e sempre engraxado, desta forma ajuda a evitar o desgaste por atrito.

Engraxe as roldanas diariamente ou sempre que julgar necessário.

Mantenha engraxada as rotulas dos cilindros.

Mantenha o tandem engraxado para evitar os desgastes precoce das buchas.

Mantenha os pneus calibrados evitando o desgastes precoce.

Verifique frequentemente os o aperto dos parafusos de roda e freio.

(18)

Te r m o s d e g a r a n t i a Te r m o s d e g a r a n t i a

A TMA TECNOLOGIA EM MÁQUINAS AGRICOLAS LTDA, garante o equipamento identificado neste manual, obrigando-se a reparar ou substituir as peças ou componentes que, em serviço e em uso normal, segundo as recomendações técnicas que estão indicadas neste manual apresentarem DEFEITOS DE FABRICAÇÃO, OU DE

MATÉRIA-PRIMA, obedecendo as seguintes regras:

PRAZO DE GARANTIA

A “GARANTIA” é de 6 meses, a partir da data de emissão da nota fiscal de venda ao primeiro proprietário.

A critério do fabricante, o período de garantia poderá ser estendido desde que pactuado no momento da compra.

APLICAÇÃO DA GARANTIA

A garantia será concedida desde que todas as condições de utilização e manutenção sejam seguidas conforme descrito no manual de instruções e após constar à aprovação da análise conclusiva feita pelo setor técnico de pós-venda TMA.

O CERTIFICADO DE GARANTIA deverá estar respeitando as cláusulas escritas no contrato de compra e as condições gerais de garantia indicadas.

A TMA não se responsabiliza por “lucros cessantes” ou “perdas e danos” advindos de problemas apresentados por seus produtos.

PERDA DO DIREITO DE GARANTIA

O produto não for utilizado para os fins a que se destina;

Utilização do equipamento em desacordo com as recomendações técnicas, erros de manobra, sobrecargas de trabalho ou acidentes;

Manutenção realizada por pessoas ou entidades não autorizadas;

Utilização de peças e componentes não originais ou não fornecidas pela TMA ou revendas autorizadas.

Modificações, alterações ou transformações do equipamento ou de qualquer característica do projeto original;

Certificado de garantia em desacordo com as cláusulas do contrato.

ITENS EXCLUÍDOS DA GARANTIA

Defeitos e/ou desgastes decorrentes de acidentes, agentes da natureza, agentes químicos, aplicação inadequada;

Peças que apresentarem desgastes naturais pelo uso, salvo defeitos de fabricação, montagem ou de matéria prima;

Custo de transporte e peças substituídas, bem como deslocamento de técnico da TMA ou seu Revendedor.

OUTROS

Todos os equipamentos ou peças substituídas ao abrigo desta garantia serão de propriedade da TMA.

A garantia de equipamentos e peças substituídos extingue-se com o prazo de garantia do equipamento.

Eventuais atrasos na execução dos serviços não conferem direito ao proprietário à indenizações e nem a extensão do prazo de garantia.

(19)

Certificado de entrega do equipamento e manual

Equipamento: Ano: / / Nº Serie: Nº NF.

Via do entregador

Estado: Cidade: Propriedade da entrega: Data da entrega: / /

Entrega técnica: sim não – Responsável pela entrega - Nome: RG:

Responsável pelo recebimento - Nome: RG:

Anotações gerais:

Recorte - - -

Equipamento: Ano: / / Nº Serie: Nº NF.

Via do entregador

Estado: Cidade: Propriedade da entrega: Data da entrega: / /

Entrega técnica: sim não – Responsável pela entrega - Nome: RG:

Responsável pelo recebimento - Nome: RG:

Anotações gerais:

(20)

DIMENSÕES GERAIS

(21)

Conjunto Geral

(22)

Conjunto geral - lista de peças

LISTA DE MONTAGEM

POS. QTDE. CÓDIGO TÍTULO

1 1 PI002335 CHASSI VTX-10000

2 1 PI002270 MONTAGEM DO CESTO VTX-10000 3 2 PI001827 PINO INFERIOR DO CILINDRO Ø50 x 195mm 4 2 PP001090 CILINDRO HID. D.A. Ø4" X HASTE Ø3" CURSO 1800MM 5 2 PP001091 CILINDRO HID. D.A. Ø4" HASTE Ø3" CURSO 1727MM 6 1 PI002321 CABEÇALHO VTX-10000

7 1 PI002289 CONJUNTO DO TANDEM

8 1 PI002004 ENGATE DO CABEÇALHO MODELO PINO BOLA 9 2 PI001299 PINO DE TRAVA DO APOIO DE ESTACIONAMENTO 10 1 PI002333 PÉ DE APOIO DE ESTACIONAMENTO

11 1 PI002327 MONTAGEM ELEVADOR VTX-10000 12 2 PI002337 PINO Ø50 x 165mm

13 8 PP000331 PORCA AUTO TRAV 1/2" UNC 14 4 PP001182 PARAF SEXT 1/2" X 4.1/2" UNC G5 15 2 PI002338 PINO INF. DO ELEVADOR Ø45 x 135mm 16 2 PP000451 PARAF. SEXT. 3/8" UNC X 1.1/4"

17 2 PI002342 PINO Ø50 x 148mm 18 2 PP000314 PARAF. SEXT. 3/8" UNC x 1"

19 4 PI002343 PINO Ø45 x 215mm

20 4 PP000770 PARAF SEXT UNC 1/2" X 3.1/2" G5 21 2 PP000353 ARRUELA DE PRESSÃO 3/4"

22 34 PP000342 PORCA SEXT 3/4" UNC 23 2 PP000311 PARAF SEXT 3/4" X 2.1/2" UNC G5 24 16 PP000442 PARAF SEXT 3/4" X 3" UNC G5 25 1 PP001128 VÁLVULA SOLENÓIDE 26 1 PP001130 CONECTOR ELÉTRICO

27 2 PP000175 LANTERNA COM LUZ DE RÉ SEM VIGIA TRAS. MB 28 1 PI002344 PROTEÇÃO DA VÁLVULA

29 2 PI001342 MANCAL BIPARTIDO

30 12 PP000337 PORCA AUTO TRAV 1" UNC 31 12 PP000321 PARAF SEXT 1" X 3" UNC G5 OXID 32 1 PI001418 PINO BOLA DO ENGATE

33 1 PP001124 PORCA AUTO TRAV 1.3/4" UNF BAIXA

34 4 PI002324 ROLDANA

35 4 PI002336 PINO DA ROLDANA

36 4 PP001246 PARAF. CAB. SEXT. 1/2” NC x 2.3/4”

(23)

Elevador de carga

LISTA DE MONTAGEM

POS. QTDE. CÓDIGO TÍTULO

1 1 PI001486 MONTAGEM DO ELEVADOR VTX10000 2 4 PI002324 CONJUNTO ROLDANA Ø130 x 85mm 3 8 PI000704 BUCHA DA ARTICULAÇÃO

4 2 PI002328 PINO Ø45 x 196mm

5 2 PI002330 PINO INF. DO ELEVADOR Ø45 x 135mm 6 6 PP000451 PARAF. SEXT. 3/8" UNC X 1.1/4"

(24)

Rodagem Tandem

LISTA DE MONTAGEM

POS. QTDE. CÓDIGO TÍTULO

1 1 PI002284 EIXO DO TANDEM COM ENCOSTO

2 1 PI001800 TANDEM DIREITO

3 1 PI002042 TANDEM ESQUERDO

4 2 PI000494 BUCHA CÔNICA DE ENCOSTO DO TANDEM

5 2 PI000495 ENCOSTO INTERNO DO TANDEM

6 2 PI000496 TAMPA DO ARTICULADOR DO TANDEM 7 2 PP001343 ANEL O'RING Nº PARKER 2-366 NBR 8 12 PP000095 ARRUELA DE PRESSÃO 5/8"

9 12 PP000307 PARAF SEXT 5/8" X 2" UNC G5 10 10 PP000637 ARRUELA DE PRESSÃO 5/16"

11 10 PP000496 PARAF. CAB. SEXT. 5/16"UNC x 3/4"

(25)

TANDEM ESQUERDO

LISTA DE MONTAGEM

1 1 PI001799 CAIXA ESQUERDA DO TANDEM

2 1 PI002041 CUBO DE RODA MONTADO

4 1 PP001100 TAMBOR DE FREIO TRUCK 5 2 PI000493 BUCHA DE NYLON DO TANDEM 6 2 PI000152 MONTAGEM DA RODA ESQUERDA 7 8 PP000783 PARAF SEXT M16 X 60 DIN960 (8.8) MB RP 8 8 PP000784 PORCA SEXT TORQUE M16 X 1,50 ZN 9 1 KIT FREIO KIT FREIO LADO ESQUERDO

(26)

TANDEM DIREITO

LISTA DE MONTAGEM

1 1 PI001263 CAIXA ESQUERDA DO TANDEM

4 1 PP001100 TAMBOR DE FREIO TRUCK 5 2 PI000493 BUCHA DE NYLON DO TANDEM 6 2 PI000152 MONTAGEM DA RODA ESQUERDA 7 8 PP000783 PARAF SEXT M16 X 60 DIN960 (8.8) MB RP 8 8 PP000784 PORCA SEXT TORQUE M16 X 1,50 ZN 9 1 KIT FREIO KIT FREIO LADO DIREITO

(27)

Freio

(28)

Freio - lista

Item Código Qtde Descrição

01 PP001344 01 SUPORTE SAPATA FREIO DIR / ESQ 02 PP001191 01 SUPORTE EIXO FREIO "S" DIREITO 515MM 02 PP001192 01 SUPORTE EIXO FREIO "S" ESQUERDO 515MM 02 PP001299 01 SUPORTE DO EIXO "S" DIREITO 350MM 02 PP001300 01 SUPORTE DO EIXO "S" ESQUERDO 350MM 03 PP001175 04 ARRUELA PRESSAO

04 PP001335 04 PARAFUSO SEXTAVADO

05-06 PP001188 02 BUCHA NYLON DO SUPORTE DA CAMARA 07 PP001349 01 RETENTOR DE ENCOSTO BUCHA

08 PP001007 01 ARRUELA DE AJUSTE EIXO "S"

09 PP001189 01 EIXO DE FREIO "S" DIREITO 335mm 09 PP001190 01 EIXO DE FREIO "S" ESQUERDO 335mm 09 PP001297 01 EIXO DE FREIO "S" DIREITO 653mm 09 PP001298 01 EIXO DE FREIO "S" ESQUERDO 653mm 10 PP001008 02 BUCHA LATAO DO SUPORTE DA SAPATA 11 PP001346 02 PINO DA SAPATA DE FREIO

12-13-14 PP001009 02 SAPATA DE FREIO COMPLETA 15 PP001348 02 TRAVA DO ROLETE

16 PP001347 02 ROLETE DA SAPATA DE FREIO

Item Código Qtde Descrição

17 PP001001 02 MOLA FIXACAO DA SAPATA 18 PP001002 02 MOLA RETORNO DA SAPATA

19 PP001345 02 ARRUELA INT. DE AJUSTE CATRACA DE FREIO 20 PP001003 01 ALAVANCA DE FREIO (CATRACA)

21 PP001004 01 ARRUELA EXT. DE AJUSTE DA ALAVANCA 22 PP001010 01 ANEL ELASTICO DO EIXO "S"

23 PP001360 01 CUICA FREIO 8" SIMPLES (CUICA) 23 PP001094 01 CUICA DUPLA HASTE CURTA 24 PP000344 02 ARRUELA LISA

25 PP000095 02 ARRUELA PRESSAO 26 PP000031 02 PORCA SEXT. M16 X 1,5 G5 27 PP001159 02 GUARDA PO PATIM DE FREIO 28 PP000349 06 ARRUELA PRESSAO 3/8" PESADA 29 PP000313 06 PARAF SEXT 3/8" X 3/4" UNC G5 30 PP001272 01 PINO DA FORQUILHA PARA CUICA 31 PP001273 01 CONTRA PINO PARA FORQUILHA

(29)

Cubos de Roda

LISTA DE MONTAGEM

1 1 PP001284 CUBO DE RODA

2 1 PP000073 RETENTOR 0310

3 1 PP000110 ARRUELA DE TRAVA MB 18

4 1 PP000108 PORCA KM 17 - M85 x 2,0

5 10 PP001196 PARAF. DE RODA M22 X 1.5 X 77 FOSFAT. AÇO 8.8 6 10 PP000071 PORCA DE RODA M22 X 1.5 FOSFAT. AÇO 10.9

7 1 PP000076 TAMPA DO CUBO DE RODA RANDON

8 1 PP000119 JUNTA DA TAMPA DO CUBO

9 4 PP001278 PARAF. CAB. SEXT. M10 X 1.5 X 20 DIN 933 AÇO 8.8 10 2 IMPORT11482000 ROLAMENTO DE ROLOS CÔNICOS 32218

11 1 PP001301 ANEL DE ENCOSTO DO RETENTOR

12 1 PI000191 APOIO DA RODA

(30)

Circuito elétrico

LISTA

LISTA DE DE PEÇASPEÇAS ITEM

ITEM QTDE.QTDE. CÓDIGOCÓDIGO TÍTULOTÍTULO

1 1 PP000504 CABO ELÉTRICO 6 X 1

5 1 PP001130 CONECTOR FÊMEA

6 1 PP000291 CONECTOR MACHO

7 1 PP000175 LANTERNA

8 2 PP001453 PARAFUSO SEXTAVADO

9 2 PP001170 PORCA SEXTAVADA

10 4 PP000502 LAMPADA 1141

11 2 PP000503 LAMPADA 67

12 1 PP001128 VÁLVULA / SOLENÓIDE

(31)

Circuito hidráulico

LISTA

LISTA DE DE PEÇASPEÇAS ITEM

ITEM QTDE.QTDE. CÓDIGOCÓDIGO TÍTULOTÍTULO

1 2 PP001090 CILINDRO DE LEVANTE

2 2 PP001091 CILINDRO DE TOMBAMENTO

3 1 PP001128 VÁLVULA / SOLENÓIDE

4 1 PP001123 KIT DE TUBOS HIDRÁULICOS

2 1

3

4

(32)

Esquema pneumático - FREIO

1

2

3

4

(33)
