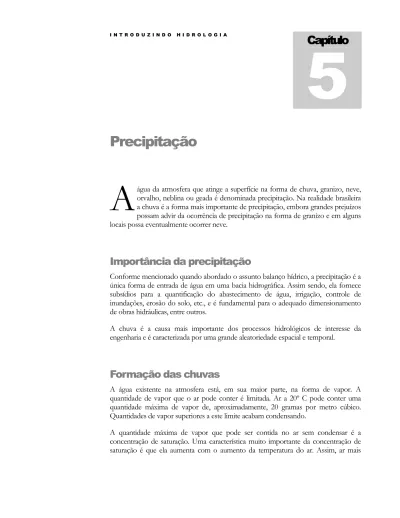

Precipitação. Capítulo. Importância da precipitação. Formação das chuvas

Precipitação

água da atmosfera que atinge a superfície na forma de chuva, granizo, neve, orvalho, neblina ou geada é denominada precipitação. Na realidade brasileira a chuva é a forma mais importante de precipitação, embora grandes prejuízos possam advir da ocorrência de precipitação na forma de granizo e em alguns locais possa eventualmente ocorrer neve.

Importância da precipitação

Conforme mencionado quando abordado o assunto balanço hídrico, a precipitação é a única forma de entrada de água em uma bacia hidrográfica. Assim sendo, ela fornece subsídios para a quantificação do abastecimento de água, irrigação, controle de inundações, erosão do solo, etc., e é fundamental para o adequado dimensionamento de obras hidráulicas, entre outros.

A chuva é a causa mais importante dos processos hidrológicos de interesse da engenharia e é caracterizada por uma grande aleatoriedade espacial e temporal.

Formação das chuvas

A água existente na atmosfera está, em sua maior parte, na forma de vapor. A quantidade de vapor que o ar pode conter é limitada. Ar a 20º C pode conter uma quantidade máxima de vapor de, aproximadamente, 20 gramas por metro cúbico. Quantidades de vapor superiores a este limite acabam condensando.

A quantidade máxima de vapor que pode ser contida no ar sem condensar é a concentração de saturação. Uma característica muito importante da concentração de saturação é que ela aumenta com o aumento da temperatura do ar. Assim, ar mais

5

quente pode conter mais vapor do que ar frio. A figura a seguir apresenta a variação da concentração de saturação de vapor no ar com a temperatura. Observa-se que o ar a 10º C pode conter duas vezes mais vapor do que o ar a 0º C.

O ar atmosférico apresenta um forte gradiente de temperatura, com temperatura relativamente alta junto à superfície e temperatura baixa em grandes altitudes. O processo de formação das nuvens de chuva está associado ao movimento ascendente de uma massa de ar úmido. Neste processo a temperatura do ar vai diminuindo até que o vapor do ar começa a condensar. Isto ocorre porque a quantidade de água que o ar pode conter sem que ocorra condensação é maior para o ar quente do que para o ar frio. Quando este vapor se condensa, pequenas gotas começam a se formar, permanecendo suspensas no ar por fortes correntes ascendentes e pela turbulência. Porém, em certas condições, as gotas das nuvens crescem, atingindo tamanho e peso suficiente para vencer as correntes de ar que as sustentam. Nestas condições, a água das nuvens se precipita para a superfície da Terra, na forma de chuva.

Figura 5. 1: Relação entre a temperatura e o conteúdo de vapor de água no ar na condição de saturação.

A formação das nuvens de chuva está, em geral, associada ao movimento ascendente de massas de ar úmido. A causa da ascensão do ar úmido é considerada para

temperaturas mais baixas, resultando na condensação do vapor. As massas de ar que formam as chuvas frontais têm centenas de quilômetros de extensão e movimentam se de forma relativamente lenta, conseqüentemente as chuvas frontais caracterizam-se pela longa duração e por atingirem grandes extensões. No Brasil as chuvas frontais são muito freqüentes na região Sul, atingindo também as regiões Sudeste, Centro Oeste e, por vezes, o Nordeste.

Chuvas frontais têm uma intensidade relativamente baixa e uma duração relativamente longa. Am alguns casos as frentes podem ficar estacionárias, e a chuva pode atingir o mesmo local por vários dias seguidos.

Figura 5. 2: Tipos de formação de chuvas.

Chuvas orográficas

As chuvas orográficas ocorrem em regiões em que um grande obstáculo do relevo, como uma cordilheira ou serra muito alta, impede a passagem de ventos quentes e úmidos, que sopram do mar, obrigando o ar a subir. Em maiores altitudes a umidade do ar se condensa, formando nuvens junto aos picos da serra, onde chove com muita freqüência. As chuvas orográficas ocorrem em muitas regiões do Mundo, e no Brasil são especialmente importantes ao longo da Serra do Mar.

Chuvas convectivas

As chuvas convectivas ocorrem pelo aquecimento de massas de ar, relativamente pequenas, que estão em contato direto com a superfície quente dos continentes e oceanos. O aquecimento do ar pode resultar na sua subida para níveis mais altos da atmosfera onde as baixas temperaturas condensam o vapor, formando nuvens. Este processo pode ou não resultar em chuva, e as chuvas convectivas são caracterizadas pela alta intensidade e pela curta duração. Normalmente, porém, as chuvas convectivas ocorrem de forma concentrada sobre áreas relativamente pequenas. No Brasil há uma predominância de chuvas convectivas, especialmente nas regiões tropicais.

Os processos convectivos produzem chuvas de grande intensidade e de duração relativamente curta. Problemas de inundação em áreas urbanas estão, muitas vezes, relacionados às chuvas convectivas.

Medição da chuva

A chuva é medida utilizando instrumentos chamados pluviômetros que nada mais são do que recipientes para coletar a água precipitada com algumas dimensões padronizadas. O pluviômetro mais utilizado no Brasil tem uma forma cilíndrica com uma área superior de captação da chuva de 400 cm2, de modo que um volume de 40 ml de água acumulado no pluviômetro corresponda a 1 mm de chuva. O pluviômetro é instalado a uma altura padrão de 1,50 m do solo (Figura 5. 3) e a uma certa distância de casas, árvores e outros obstáculos que podem interferir na quantidade de chuva captada.

Nos pluviômetros da rede de observação mantida pela Agência Nacional da Água (ANA) no Brasil, a medição da chuva é realizada uma vez por dia, sempre às 7:00 da manhã, por um observador que anota o valor lido em uma caderneta. A ANA tem uma rede de 2473 estações pluviométricas distribuídos em todo o Brasil. Além da

pesquisa agropecuária. No banco de dados da ANA (www.hidroweb.ana.gov.br) estão cadastradas 14189 estações pluviométricas de diversas entidades, mas apenas 8760 estão em atividade atualmente (2007).

Existem pluviômetros adaptados para realizar medições de forma automática, registrando os dados medidos em intervalos de tempo inferiores a um dia. São os pluviógrafos, que originalmente eram mecânicos, utilizavam uma balança para pesar o peso da água e um papel para registrar o total precipitado. Os pluviógrafos antigos com registro em papel foram substituídos, nos últimos anos, por pluviógrafos eletrônicos com memória (data-logger).

O pluviógrafo mais comum atualmente é o de cubas basculantes, em que a água recolhida é dirigida para um conjunto de duas cubas articuladas por um eixo central. A água é dirigida inicialmente para uma das cubas e quando esta cuba recebe uma quantidade de água equivalente a 20 g, aproximadamente, o conjunto báscula em torno do eixo, a cuba cheia esvazia e a cuba vazia começa a receber água. Cada movimento das cubas basculantes equivale a uma lâmina precipitada (por exemplo 0,25 mm), e o aparelho registra o número de movimentos e o tempo em que ocorre cada movimento. A principal vantagem do pluviógrafo sobre o pluviômetro é que permite analisar detalhadamente os eventos de chuva e sua variação ao longo do dia. Além disso, o pluviógrafo eletrônico pode ser acoplado a um sistema de transmissão de dados via rádio ou telefone celular.

A chuva também pode ser estimada utilizando radares meteorológicos. A medição de chuva por radar está baseada na emissão de pulsos de radiação eletromagnética que são refletidos pelas partículas de chuva na atmosfera, e na medição do da intensidade do sinal refletido. A relação entre a intensidade do sinal enviado e recebido, denominada refletividade, é correlacionada à intensidade de chuva que está caindo em uma região. A principal vantagem do radar é a possibilidade de fazer estimativas de taxas de precipitação em uma grande região no entorno da antena emissora e receptora, embora existam erros consideráveis quando as estimativas são comparadas com dados de pluviógrafos.

No Brasil são poucos os radares para uso meteorológico, com a exceção do Estado de São Paulo em que existem alguns em operação. Em alguns países, como os EUA, a Inglaterra e a Alemanha, já existe uma cobertura completa com sensores de radar para estimativa de chuva.

Também é possível fazer estimativas da precipitação a partir de imagens obtidas por sensores instalados em satélites. A temperatura do topo das nuvens, que pode ser estimada a partir de satélites, tem uma boa correlação com a precipitação. Além disso, existem experimentos de radares a bordo de satélites que permitem aprimorar a estimativa baseada em dados de temperatura de topo de nuvem.

Análise de dados de chuva

As variáveis que caracterizam a chuva são a sua altura (lâmina precipitada), a intensidade, a duração e a freqüência.

Duração é o período de tempo durante o qual a chuva cai. Normalmente é medida em minutos ou horas.

A altura é a espessura média da lâmina de água que cobriria a região atingida se esta região fosse plana e impermeável. A unidade de medição da altura de chuva é o milímetro de chuva. Um milímetro de chuva corresponde a 1 litro de água distribuído em um metro quadrado.

Intensidade é a altura precipitada dividida pela duração da chuva, e é expressa, normalmente, em mm.hora-1_.

Freqüência é a quantidade de ocorrências de eventos iguais ou superiores ao evento de chuva considerado. Chuvas muito intensas tem freqüência baixa, isto é, ocorrem raramente. Chuvas pouco intensas são mais comuns. A Tabela 5. 1 apresenta a análise de freqüência de ocorrência de chuvas diárias de diferentes intensidades ao longo de um período de 23 anos em uma estação pluviométrica no interior do Paraná. Observa-se que ocorreram 5597 dias Observa-sem chuva (P = zero) no período total de 8279 dias, isto é, em 67% dos dias do período não ocorreu chuva. Em pouco mais de 17% dos dias do período ocorreram chuvas com intensidade baixa (menos do que 10 mm). A medida em que aumenta a intensidade da chuva diminui a freqüência de ocorrência.

A variável utilizada na hidrologia para avaliar eventos extremos como chuvas muito intensas é o tempo de retorno (TR), dado em anos. O tempo de retorno é uma estimativa do tempo em que um evento é igualado ou superado, em média. Por exemplo, uma chuva com intensidade equivalente ao tempo de retorno de 10 anos é igualada ou superada somente uma vez a cada dez anos, em média. Esta última ressalva “em média” implica que podem, eventualmente, ocorrer duas chuvas de TR 10 anos em dois anos subseqüentes.

O Tempo de Retorno é igual ao inverso da probabilidade.

Tabela 5. 1: Freqüência de ocorrência de chuvas diárias de diferentes alturas em um posto pluviométrico no interior do Paraná ao longo de um período de, aproximadamente, 23 anos.

O tempo de retorno pode, também, ser definido como o inverso da probabilidade de ocorrência de um determinado evento em um ano qualquer. Por exemplo, se a chuva de 130 mm em um dia é igualada ou superada apenas 1 vez a cada 10 anos diz-se que seu Tempo de Retorno é de 10 anos, e que a probabilidade de acontecer um dia com chuva igual ou superior a 130 mm em um ano qualquer é de 10%, ou seja:

e obabilidad Pr 1 TR =

Variabilidade espacial da chuva

Os dados de chuva dos pluviômetros e pluviógrafos referem-se a medições executadas em áreas muito restritas (400 cm2_{), quase pontuais. Porém a chuva caracteriza-se por}

uma grande variabilidade espacial. Assim, durante um evento de chuva um pluviômetro pode ter registrado 60 mm de chuva enquanto um outro pluviômetro, a 30 km de distância registrou apenas 40 mm para o mesmo evento. Isto ocorre porque

Bloco Freqüência P = zero 5597 P < 10 mm 1464 10 < P < 20 mm 459 20 < P < 30 mm 289 30 < P < 40 mm 177 40 < P < 50 mm 111 50 < P < 60 mm 66 60 < P < 70 mm 38 70 < P < 80 mm 28 80 < P < 90 mm 20 90 < P < 100 mm 8 100 < P < 110 mm 7 110 < P < 120 mm 2 120 < P < 130 mm 5 130 < P < 140 mm 2 140 < P < 150 mm 1 150 < P < 160 mm 1 160 < P < 170 mm 1 170 < P < 180 mm 2 180 < P < 190 mm 1 190 < P < 200 mm 0 P > 200 mm 0 Total 8279

a chuva apresenta uma grande variabilidade espacial, principalmente se é originada por um processo convectivo.

A forma de representar a variabilidade espacial da chuva para um evento, para um ano inteiro de dados ou para representar a precipitação média anual ao longo de um período de 30 anos são as linhas de mesma precipitação (isoietas) desenhadas sobre um mapa. As isoietas são obtidas por interpolação dos dados de pluviômetros ou pluviógrafos e podem ser traçadas de forma manual ou automática. A Figura 5. 4 apresenta um mapa de isoietas de chuva média anual do Estado de São Paulo, com base em dados de 1943 a 1988. Observa-se que a chuva média anual sobre a maior parte do Estado é da ordem de 1300 a 1500 mm por ano, mas há uma região próxima ao litoral com chuvas anuais de mais de 3000 mm por ano. As regiões onde as isoietas ficam muito próximas entre si é caracterizada por uma grande variabilidade espacial.

Variabilidade sazonal da chuva

Um dos aspectos mais importantes do clima e da hidrologia de uma região é a época de ocorrência das chuvas. Existem regiões com grande variabilidade sazonal da chuva, com estações do ano muito secas ou muito úmidas. Na maior parte do Brasil o verão é o período das maiores chuvas. No Rio Grande do Sul, entretanto, a chuva é relativamente bem distribuída ao longo de todo o ano (em média). Isto não impede, entretanto, que em alguns anos ocorram invernos ou verões extremamente secos ou extremamente úmidos.

A variabilidade sazonal da chuva é representada por gráficos com a chuva média mensal, como o apresentado na Figura 5. 5 para Porto Alegre e para Cuiabá. Observa-se que no Sul do Brasil existe uma distribuição mais homogênea das chuvas ao longo do ano, enquanto no Centro-Oeste ocorrem verões muito úmidos e invernos muito secos.

Figura 5. 4: Exemplo de representação da variabilidade especial da chuva com um mapa de isoietas.

Figura 5. 5: Variabilidade sazonal da chuva em Porto Alegre e Cuiabá, representada pelas chuvas médias mensais no período de 1961 a 1990.

Chuvas médias numa área

Os dados de chuva dos pluviômetros e pluviógrafos referem-se a uma área de coleta de 400 cm2_{, ou seja, quase pontual. Porém, o maior interesse na hidrologia é por chuvas}

médias que atingem uma região, como a bacia hidrográfica.

O cálculo da chuva média em uma bacia pode ser realizado utilizando o método da média aritmética; das Isoietas; dos polígonos de Thiessen ou através de interpolação em Sistemas de Informação Geográfica (SIGs).

O método mais simples é o da média aritmética, em que se calcula a média das chuvas ocorridas em todos os pluviômetros localizados no interior de uma bacia.

E X E M P L O

1) Qual é a precipitação média na bacia da Figura 5. 6?

Utilizando o método da média aritmética considera-se os pluviômetros que estão no interior da bacia. A média da chuva é Pm = (66+50+44+40)/4 = 50 mm.

Figura 5. 6: Mapa de uma bacia com as chuvas observadas em cinco pluviômetros.

O método das isoietas parte de um mapa de isoietas, como o da Figura 5. 4, e calcula a área da bacia que corresponde ao intervalo entre as isoietas. Assim, considera-se que a

Método dos polígonos de Thiessen

Um dos métodos mais utilizados, entretanto, é o método de Thiessen, ou do vizinho mais próximo. Neste método é definida a área de influência de cada posto e é calculada uma média ponderada da precipitação com base nestas áreas de influência.

Utilizando o método dos polígonos de Thiessen o primeiro passo é traçar linhas que unem os postos pluviométricos mais próximos entre si. A seguir é determinado o ponto médio em cada uma destas linhas e, a partir desse ponto é traçada uma linha perpendicular. A interceptação das linhas médias entre si e com os limites da bacia definem a área de influência de cada um dos postos. A chuva média é uma média ponderada utilizando as áreas de influência como ponderador. Este método pode ser melhor compreendido através de um exemplo, como o que segue.

Figura 5. 7: Mapa da bacia com chuvas nos postos pluviométricos para o exemplo 2.

E X E M P L O

2) Qual é a precipitação média na bacia da Figura 5. 7?

Utilizando o método dos polígonos de Thiessen o primeiro passo é traçar linhas que unem os postos pluviométricos mais próximos. A seguir é determinado o ponto médio em cada uma destas linhas e traçada uma linha perpendicular. A interceptação das linhas médias entre si e com os limites da bacia vão definir a área de influência de cada um dos postos. A seqüência é apresentada na próxima página. Área total = 100 km2

Área sob influência do posto com 120 mm = 15 km2 Área sob influência do posto com 70 mm = 40 km2

Área sob influência do posto com 50 mm = 30 km2

Área sob influência do posto com 82 mm = 10 km2

Precipitação média na bacia:

Pm = 120x0,15+70x0,40+50x0,30+75x0,05+82x0,10 = 73 mm.

Se fosse utilizado o método da média aritmética haveria apenas dois postos no interior da bacia, com uma média de 60 mm. Se fosse calculada uma média incluindo os postos que estão fora da bacia chegaríamos a 79,5 mm.

Traçar linhas que unem os postos pluviométricos mais próximos entre si.

Traçar linhas médias perpendiculares às linhas que unem os postos pluviométricos.

Definir a região de influência de cada posto pluviométrico e medir a sua área.

Método da interpolação ponderada pela distância

A chuva média em uma bacia hidrográfica pode ser calculada facilmente em um computador se a bacia for dividida em um grande número de células quadradas, como nas análises do relevo usando um Modelo Digital de Elevação, no capítulo 3. Neste caso é possível fazer uma estimativa de chuva para cada uma das células por um método de interpolação espacial, e a média dos valores de precipitação de todas as células corresponde à chuva média na bacia.

Um dos métodos de interpolação mais utilizados é baseado numa ponderação por inverso da distância. Este método considera que a chuva em um local (ponto) pode ser calculada como uma média ponderada das chuvas registradas em pluviômetros da região. A ponderação é feita de forma que os postos pluviométricos mais próximos sejam considerados com um peso maior no cálculo da média.

Considere a figura abaixo, onde a bacia hidrográfica é aproximada por um conjunto de células quadradas, um posto pluviométrico é identificado por um ponto cinza e o centro de uma célula está identificado por um ponto preto.

x y xi yi x_j y_j d ij

A distância entre o posto pluviométrico (ponto cinza) e o centro da célula (ponto preto) é calculada a partir das coordenadas dos pontos, de acordo com a equação abaixo:

(

)

(

)

onde dij é a distância entre o centro da célula e o posto pluviométrico, xj e yj são as

coordenadas do pluviômetro e xi e yi são as coordenadas do centro da célula.

Havendo mais de um posto pluviométrico, a precipitação média numa célula i pode ser calculada pela equação a seguir:

( )

( )

∑

∑

onde NP é o número de postos pluviométricos com dados disponíveis; Pj é a chuva

observada no posto j; e b um expoente. Quando o valor do expoente b é 2, o método de interpolação é conhecido como ponderado pelo inverso da distância ao quadrado. Este valor é normalmente arbitrado para o expoente b, mas não é certo que produza os melhores resultados.

Este método de interpolação pode ser aplicado para todas as NC células que representam uma bacia, obtendo-se o valor da chuva média para cada uma delas. A chuva média da bacia é calculada como a média de todas as células que compõe a bacia, de acordo com a equação que segue:

NC Pm Pm NC i i

∑

onde Pm é a chuva média na bacia e NC é o número de células que compõe a bacia.

Tratamento de dados pluviométricos e

identificação de erros

O objetivo de um posto de medição de chuvas é o de obter uma série ininterrupta de precipitações ao longo dos anos. Em qualquer caso pode ocorrer a existência de períodos sem informações ou com falhas nas observações, devido a problemas com os

aparelhos de registro ou com o operador do posto. A seguir são descritos os processos empregados na consistência dos dados.

Identificação de erros grosseiros

As causas mais comuns de erros grosseiros nas observações são: a) preenchimento errado do valor na caderneta de campo; b) soma errada do número de provetas, quando a precipitação é alta; c) valor estimado pelo observador, por não se encontrar no local no dia da amostragem; d) crescimento de vegetação ou outra obstrução próxima ao posto de observação; e) danificação do aparelho; f) problemas mecânicos no registrador gráfico.

Após esta análise as séries poderão apresentar falhas, que devem ser preenchidas por alguns dos métodos indicados a seguir.

Preenchimento de falhas

Em alguns casos pode haver falha na leitura ou no arquivamento de dados pluviométricos, resultando em falha de informação para alguns períodos. Em alguns casos é possível fazer o preenchimento destas falhas, utilizando dados de postos pluviométricos da vizinhança. Este tipo de preenchimento não substitui os dados originais, e somente pode ser aplicado para dados em intervalo de tempo mensal ou anual.

Método da ponderação regional

É um método simplificado, de fácil aplicação, e normalmente utilizado para o preenchimento de séries mensais ou anuais de precipitações.

Para exemplificar o método, considere um posto Y, que apresenta as falhas a serem preenchidas. É necessário selecionar pelo menos três postos da vizinhança que possuam no mínimo dez anos de dados (X1, X2 e X3). Para preencher as falhas do

posto Y, adota-se a equação a seguir:

3 1 . 3 . 2 . 1 . 3 2 1       + + = PX PMX PMy PX PMX PMy PX PMX PMy PY

onde PY é a precipitação do posto Y a ser estimada; PX1, PX2 e PX3 são as precipitações correspondentes ao mês (ou ano) que se deseja preencher nos outros três postos; PMy é a precipitação média do posto Y; PMX1 a PMX3 são as precipitações

médias nas três estações vizinhas.

preenchimento devido a grande variação espacial e temporal da precipitação para os eventos de freqüências médias e pequenas.

Método da regressão linear

Também é um método simplificado, que utiliza uma regressão linear simples ou múltipla para gerar informação no período com falha.

Na regressão linear simples, as precipitações do posto com falhas (Y) e de um posto vizinho (X) são correlacionadas. As estimativas dos dois parâmetros da equação podem ser obtidas graficamente ou através do critério de mínimos quadrados.

Para o ajuste da regressão linear simples, correlaciona-se o posto com falhas (Y) com outro vizinho (X). A correlação produz uma equação, cujos parâmetros podem ser estimados por métodos como o de mínimos quadrados, ou graficamente através da plotagem cartesiana dos pares de valores (X, Y), traçando-se a reta que melhor representa os pares de pontos. Uma vez definida a equação semelhante à apresentada abaixo, as falhas podem ser preenchidas.

Y =a+b.X

Por exemplo, considerando as duas séries de precipitação dos postos P1 (código ANA 03252006) e P2 (código ANA 03252008), ambos localizados próximos à Estação Ecológica do Taim/RS, apresentadas na Tabela 5. 2. O preenchimento das falhas dos meses de Abril e Maio no posto P1 pode ser feito com base na regressão linear simples. A equação obtida é apresentada no gráfico da Figura 5. 10.

Tabela 5. 2: Dados de chuva mensal de dois postos pluviométricos no Sul do RS para exemplo de preenchimento de falhas.

Mês/Ano Precipitação mensal (mm)

Posto 03252006 Posto 03252008 1/2001 211.1 106.5 2/2001 58.9 75.2 3/2001 178.1 256.3 4/2001 Falha 109.6 5/2001 Falha 113.1 6/2001 183.6 161.0 7/2001 164.1 180.8 8/2001 27.6 24.8 9/2001 209.0 139.4 10/2001 144.4 161.7 11/2001 135.8 116.0 12/2001 127.9 142.6

P2xP1 P1 = 0.9706.P2 + 2.2754 0 50 100 150 200 250 0 50 100 150 200 250 P2 P 1

Figura 5. 10: Relação linear entre as precipitações mensais de dois postos pluviométricos no Sul do RS, para preenchimento de falhas.

Com base na equação ajustada por mínimos quadrados (Figura 5. 10), os valores de chuva dos meses de Abril e Maio no posto P1 seriam 108,7 e 112,1 mm, respectivamente.

Na regressão linear múltipla as informações pluviométricas do posto Y são correlacionadas com as correspondentes observações de vários postos vizinhos através de equações como a apresentada abaixo:

Y =a+b.X1+c.X2+d.X3+e.X4+...

onde: a, b, c, d, e,... são os coeficientes a serem estimados a partir dos dados disponíveis.

Análise de consistência de dados pluviométricos

A análise de consistência de dados pluviométricos é um conjunto de procedimentos que é aplicado aos dados para verificar se são coerentes e se estão isentos de desvios sistemáticos e erros diversos. A análise de consistência completa inclui um grande número de métodos, e apenas uma breve introdução é apresentada neste texto.

Método Dupla-massa

O Método da Dupla-Massa é baseado no princípio que o gráfico de uma quantidade acumulada, plotada contra outra quantidade acumulada, durante o mesmo período, deve ser uma linha reta, sempre que as quantidades sejam proporcionais. A declividade da reta ajustada nesse processo representa então, a constante de proporcionalidade. Especificamente, devem ser selecionados os postos de uma região, acumular para cada um deles os valores mensais (ou anuais), e plotar num gráfico cartesiano os valores acumulados correspondentes ao posto a consistir (nas ordenadas) e de um outro posto confiável adotado como base de comparação (nas abscissas). Pode-se também modificar o método, considerando valores médios das precipitações mensais acumuladas em vários postos da região, e plotar esses valores no eixo das abscissas. Quando não se observa o alinhamento dos dados segundo uma única reta, podem ter ocorrido as seguintes situações: alterações de condições climáticas ou condições físicas do local, mudança de observador, ou erros sistemáticos de leitura.

Tendo sido constatada uma inconsistência nos dados é necessário identificar o fator causador da mudança de declividade na curva de Dupla-Massa. A seguir é possível tentar corrigir os dados suspeitos, usando um método semelhante ao de preenchimento de falhas, mas fazendo uso dos dados suspeitos. Estes métodos são explicados de forma mais completa em livros como o de Tucci (1993).

Chuvas totais anuais

A chuva média anual é uma das variáveis mais importantes na definição do clima de uma região, bem como sua variabilidade sazonal. O total de chuva precipitado ao longo de um ano influencia fortemente a vegetação existente numa bacia e as atividades humanas que podem ser exercidas na região.

Na região de Porto Alegre, por exemplo, chove aproximadamente 1300 mm por ano, em média. Em muitas regiões da Amazônia chove mais do que 2000 mm por ano, enquanto na região do Semi-Árido do Nordeste há áreas com menos de 600 mm de chuva por ano.

O clima, entretanto, não é constante, e ocorrem variações importantes em torno da média da precipitação anual. A Figura 5. 11 apresenta um histograma de freqüências de chuvas anuais de um posto localizado no interior de Minas Gerais, no período de 1942 a 2001. A chuva média neste período é de 1433 mm, mas observa-se que ocorreu um ano com chuva inferior a 700 mm, e um ano com chuva superior a 2300 mm. A distribuição de freqüência da Figura 5. 11 é aproximadamente gaussiana (parecida com a distribuição Normal). Conhecendo o desvio padrão das chuvas e considerando que a distribuição é Normal, podemos estimar que 68% dos anos apresentam chuvas entre a média menos um Chuvas anuais têm uma

distribuição de

freqüências semelhante a Normal.

desvio padrão e a média mais um desvio padrão. Da mesma forma podemos considerar que 95% dos anos apresentam chuvas entre a média menos duas vezes o desvio padrão e a média mais duas vezes o desvio padrão. O desvio padrão da chuva anual no posto pluviométrico da Figura 5. 11 é de 298,8 mm.

Figura 5. 11: Histograma de freqüência de chuvas anuais no posto 02045005, no município de Lamounier (MG).

E X E M P L O

3) O desvio padrão da chuva anual no posto pluviométrico da Figura 5. 11 é de 298,8 mm e a média de 1433 mm. Estime qual o valor de precipitação anual que é igualado ou superado apenas 5 vezes a cada 200 anos, em média.

A faixa de chuva entre a média menos duas vezes o desvio padrão e a média mais duas vezes o desvio padrão inclui 95% dos anos em média, e 2,5 % dos anos tem precipitação inferior à média menos duas vezes o desvio padrão, enquanto 2,5% tem precipitação superior à média mais duas vezes o desvio padrão, o que corresponde a 5 anos a cada 200, em média. Assim, a chuva anual que é superada ou igualada apenas 5 vezes a cada 200 anos é:

P2,5% = 1433+2x298,8 = 2030 mm

Por estes motivos existe o interesse pelo conhecimento detalhado de chuvas máximas no projeto de estruturas hidráulicas como bueiros, pontes, canais e vertedores.

O problema da análise de freqüência de chuvas máximas é calcular a precipitação P que atinge uma área A em uma duração D com uma dada probabilidade de ocorrência em um ano qualquer. A forma de relacionar quase todas estas variáveis é a curva de Intensidade – Duração – Freqüência (curva IDF).

A curva IDF é obtida a partir da análise estatística de séries longas de dados de um pluviógrafo (mais de 15 anos, pelo menos). A metodologia de desenvolvimento da curva IDF baseia-se na seleção das maiores chuvas de uma duração escolhida (por exemplo 15 minutos) em cada ano da série de dados. Com base nesta série de tamanho N (número de anos) é ajustada uma distribuição de freqüências que melhor represente a distribuição dos valores observados. O procedimento é repetido para diferentes durações de chuva (5 minutos; 10 minutos; 1 hora; 12 horas; 24 horas; 2 dias; 5 dias) e os resultados são resumidos na forma de um gráfico, ou equação, com a relação das três variáveis: Intensidade, Duração e Freqüência (ou tempo de retorno).

A Figura 5. 12 apresenta uma curva IDF obtida a partir da análise dos dados de um pluviógrafo que esteve localizado no Parque da Redenção, em Porto Alegre. Cada uma das linhas representa um Tempo de Retorno; no eixo horizontal estão as durações e no eixo vertical estão as intensidades. Observa-se que quanto menor a duração maior a intensidade da chuva. Da mesma forma, quanto maior o Tempo de Retorno, maior a intensidade da chuva. Por exemplo, a chuva de 1 hora de duração com tempo de retorno de 20 anos tem uma intensidade de 60 mm.hora-1_.

Evidentemente as curvas IDF são diferentes em diferentes locais. Assim, a curva IDF do Parque da Redenção em Porto Alegre vale para a região próxima a esta cidade. Infelizmente não existem séries de dados de pluviógrafos longas em todas as cidades, assim, muitas vezes, é necessário considerar que a curva IDF de um local é válida para uma grande região do entorno. No Brasil existem estudos de chuvas intensas com curvas IDF para a maioria das capitais dos Estados e para algumas cidades do interior, apenas.

Figura 5. 12: Curva IDF para a cidade de Porto Alegre, com base nos dados coletados pelo pluviógrafo do DMAE localizado no Parque da Redenção, publicada pelo DMAE em 1972 (adaptado de Tucci, 1993).

onde I é a intensidade da chuva (mm.hora-1_{); a, b, c e d são parâmetros característicos}

da IDF de cada local; TR é o tempo de retorno em anos; td é a duração da precipitação

em minutos.

Um trabalho recente revisou as curvas IDF baseada em dados do Aeroporto e do 8º. Distrito de Meteorologia (DISME) de Porto Alegre (Bemfica, 1999), chegando às equações dadas na Tabela 5. 3. Estas curvas foram ajustadas para durações de até 1440 minutos, e para tempos de retorno de até 100 anos.

Tabela 5. 3: Exemplos de equações de curves IDF.

Local Equação Fonte

8º. DISME – Porto Alegre, RS

(

)

Aeroporto – Porto Alegre, RS

(

)

Em termos práticos, para a utilização de uma IDF é necessário informar o tempo de retorno de projeto e a duração da chuva. O tempo de retorno a ser utilizado é um critério relacionado com o tipo de obra de engenharia. Por exemplo, no projeto de um sistema de drenagem pluvial urbano as bocas-de-lobo são em geral dimensionadas para chuvas de 3 a 5 anos de período de retorno, enquanto que o vertedor de uma barragem como Itaipú no rio Paraná, é dimensionado para uma vazão de 10.000 anos de período de retorno. Com relação à duração da chuva, normalmente adota-se o critério de utilização da duração da chuva igual ao tempo de concentração da bacia hidrográfica para a qual será desenvolvido o estudo. Em alguns casos especiais, a duração da chuva também pode seguir um critério pré-estabelecido, como por exemplo, a duração máxima de 10 minutos é utilizada para o dimensionamento de redes de micro-drenagem em Porto Alegre.

É interessante comparar as intensidade de chuva das curvas IDF apresentadas com as chuvas da Tabela 5. 4, que apresenta as chuvas mais intensas já registradas no mundo, para diferentes durações. Observa-se que existem regiões da China em que já ocorreu em 10 horas a chuva de 1400 mm, que é equivalente ao total anual médio de precipitação em Porto Alegre.

Tabela 5. 4: Chuvas mais intensas já registradas no Mundo (adaptado de Ward e Trimble, 2003).

Duração Precipitação

(mm)

Local e Data

1 minuto 38 Barot, Guadeloupe 26/11/1970

15 minutos 198 Plumb Point, Jamaica 12/05/1916

30 minutos 280 Sikeshugou, Hebei, China 03/07/1974

60 minutos 401 Shangdi, Mongólia, China 03/07/1975

10 horas 1400 Muduocaidang, Mongólia, China 01/08/1977

24 horas 1825 Foc Foc, Ilhas Reunião 07 e 08/01/1966

12 meses 26461 Cherrapunji, Índia Ago. de 1860 a Jul. de 1861

Chuvas de projeto

Em projetos de drenagem urbana freqüentemente são geradas estimativas de vazão a partir de informações de chuvas intensas. Para isto são gerados cenários com eventos de chuva idealizados, denominados “eventos de chuva de projeto” ou “chuvas de projeto”. As curvas IDF podem ser utilizadas para gerar chuvas de projeto, a partir da obtenção de valores de precipitação em intervalos de tempo menores do que a duração total da chuva.

Por exemplo, deseja-se obter a precipitação com 20 minutos de duração e 2 anos de tempo de retorno da cidade de Porto Alegre, utilizando uma discretização temporal de 5 minutos. Na Tabela 5. 5 é apresentado esse processo usando uma curva IDF desenvolvida a partir de dados medidos no IPH-UFRGS, para a qual os parâmetros são a=509,86; b=0,196; c=10; d=0,72.

Tabela 5. 5: Exemplo da determinação da precipitação em intervalos de 5 minutos a partir da curva IDF.

Na primeira coluna da tabela a duração respectiva de cada precipitação até os 20 minutos; na segunda coluna é apresentada a intensidade da precipitação correspondente a cada duração; na terceira coluna é apresentada a lâmina de água acumulada de chuva (=I*Tempo/60); e na última coluna é apresentada a precipitação de forma desacumulada (Pacumt-Pacumt-1).

É interessante observar que na última coluna da tabela anterior a precipitação encontra-se “desagregada”, isto é, aparecem apenas os valores incrementais para o intervalo de tempo de 5 minutos, no entanto, distribui-se do maior para o menor valor, como se houvesse ocorrido uma “pancada” de chuva no início do tempo, e gradativamente a mesma foi diminuindo. Isto pode não representar o comportamento real de uma chuva. Assim, para gerar uma chuva de projeto existem alguns procedimentos para fazer a redistribuição temporal da chuva gerada a partir de uma IDF, que serão discutidos adiante no texto.

Leituras adicionais

Análise da aplicabilidade de padrões de chuva de projeto a Porto Alegre – Dissertação de mestrado de Daniela da Costa Bemfica, IPH-UFRGS, 1999.

Exercícios

1) Qual é a diferença entre um pluviômetro e um pluviógrafo?

2) Além do pluviômetro e do pluviógrafo, quais são as outras opções para medir ou estimar a precipitação?

3) Uma análise de 40 anos de dados revelou que a chuva média anual em um local na bacia do rio Uruguai é de 1800 mm e o desvio padrão é de 350 mm. Considerando que a chuva anual neste local tem uma distribuição normal, qual é o valor de chuva anual de um ano muito seco, com tempo de recorrência de 40 anos?

4) Considerando a curva IDF do DMAE para o posto pluviográfico do Parque da Redenção, qual é a intensidade da chuva com duração de 40 minutos que tem 1% de probabilidade de ser igualada ou superada em um ano qualquer em Porto Alegre?

5) Considerando a curva IDF do Aeroporto de Porto Alegre, qual é a intensidade da chuva com duração de 40 minutos que tem 1% de probabilidade de ser igualada ou superada em um ano qualquer em Porto Alegre?

6) Admita que os dados do posto pluviométrico Hospital em Arroio Grande (RS), apresentados na tabela abaixo, seguem uma distribuição normal. Calcule a chuva total anual de um ano muito úmido, com tempo de retorno de 100 anos.

ANO P total annual (mm)

1954 1673,3 1955 1474,3 1956 1402,8 1957 1928,6 1958 1404,5 1959 1025,1 1960 1224.9 1961 1410,6 1962 1178,2 1963 1392,4 1964 918,5 1965 1383,7 1966 1633,0 1967 1223,7 1968 851,2 1969 1530,4 1970 1493,8 1971 1433,3 1972 1472,0 1973 1519,3 1974 1191,9 1975 1549,5 1976 1374,0 1977 1374,8 1978 1272,2 1979 1430,1 1980 1807,1 1981 1151,2 1982 1408,6 1983 2160,7 1984 1825,7

8) Qual é a diferença entre a chuva de 10 anos de tempo de retorno e 15 minutos de duração em Porto Alegre e a maior chuva já registrada no mundo com esta duração? Utilize a equação da curva IDF do 8º. DISME de Porto Alegre. 9) Mostre que o cálculo de chuva média numa bacia usando o método de

interpolação ponderado pelo inverso da distância se o expoente b for igual a zero é equivalente ao método da média aritmética.

10) Qual é a chuva média na bacia da figura abaixo considerando que a chuva observada em A é de 1300 mm, a chuva observada em B é de 900 mm e a chuva observada em C é de 1100 mm? Utilize o método dos polígonos de Thiessen. Depois utilize o método da interpolação pelo inverso da distância ao quadrado, aproximando a forma da bacia com células de 10 x 10 km, sendo que a grade sobreposta ao desenho tem resolução de 1 x 1 km.
