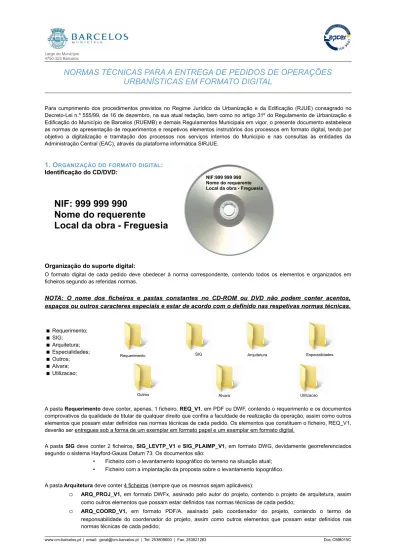

NORMAS TÉCNICAS PARA A ENTREGA DE PEDIDOS DE OPERAÇÕES
URBANÍSTICAS EM FORMATO DIGITAL
Para cumprimento dos procedimentos previstos no Regime Jurídico da Urbanização e da Edificação (RJUE) consagrado no Decreto-Lei n.º 555/99, de 16 de dezembro, na sua atual redação, bem como no artigo 31º do Regulamento de Urbanização e Edificação do Município de Barcelos (RUEMB) e demais Regulamentos Municipais em vigor, o presente documento estabelece as normas de apresentação de requerimentos e respetivos elementos instrutórios dos processos em formato digital, tendo por objetivo a digitalização e tramitação dos processos nos serviços internos do Município e nas consultas às entidades da Administração Central (EAC), através da plataforma informática SIRJUE.
1. ORGANIZAÇÃO DO FORMATO DIGITAL:
Identificação do CD/DVD:NIF: 999 999 990
Nome do requerente
Local da obra - Freguesia
Organização do suporte digital:
O formato digital de cada pedido deve obedecer à norma correspondente, contendo todos os elementos e organizados em ficheiros segundo as referidas normas.
NOTA: O nome dos ficheiros e pastas constantes no CD-ROM ou DVD não podem conter acentos, espaços ou outros caracteres especiais e estar de acordo com o definido nas respetivas normas técnicas.
Requerimento; SIG; Arquitetura; Especialidades; Outros; Alvara; Utilizacao;
A pasta Requerimento deve conter, apenas, 1 ficheiro, REQ_V1, em PDF ou DWF, contendo o requerimento e os documentos comprovativos da qualidade de titular de qualquer direito que confira a faculdade de realização da operação, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido. Os elementos que constituem o ficheiro, REQ_V1, deverão ser entregues sob a forma de um exemplar em formato papel e um exemplar em formato digital.
A pasta SIG deve conter 2 ficheiros, SIG_LEVTP_V1 e SIG_PLAIMP_V1, em formato DWG, devidamente georreferenciados segundo o sistema Hayford-Gauss Datum 73. Os documentos são:
• Ficheiro com o levantamento topográfico do terreno na situação atual; • Ficheiro com a implantação da proposta sobre o levantamento topográfico. A pasta Arquitetura deve conter 4 ficheiros (sempre que os mesmos sejam aplicáveis):
o
ARQ_PROJ_V1, em formato DWFx, assinado pelo autor do projeto, contendo o projeto de arquitetura, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido;NIF:999 999 990 Nome do requerente Local da obra - Freguesia
Arquitetura Utilizacao Especialidades Alvara SIG Requerimento Outros
4750-323 Barcelos
o
ARQ_ACUST_V1, em formato PDF/A, assinado pelo autor do termo de responsabilidade da conformidade com o Regulamento Geral do Ruído, contendo o referido termo de responsabilidade, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido;o
ARQ_ACESS_V1, em formato DWFx, assinado pelo autor do plano de acessibilidades, contendo o plano de acessibilidades, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido; Os elementos que constituem os ficheiro da Pasta Arquitetura, deverão ser entregues sob a forma de um exemplar em formato papel e um exemplar em formato digital.Poderão ser exigidos exemplares adicionais em formato papel, consoante o número de entidades externas a consultar no âmbito do procedimento, no caso de as mesmas não estarem ainda habilitadas a consultas em formato digital.
A pasta Outros deve conter ficheiro(s), em PDF ou DWF, contendo todos os outros elementos necessários para a instrução do pedido, que não estejam contemplados nos restantes ficheiros e entregues sob a forma de um exemplar em formato papel e um exemplar em formato digital.
A pasta Especialidades deve conter, apenas, 1 ficheiro por cada especialidade entregue, em formato DWFx, assinado digitalmente pelo autor do respetivo projeto. Os projetos de engenharia de especialidades devem ser entregues apenas em formato digital, com exceção dos projetos de especialidades que tenham obtido prévia aprovação por entidades externas ao município e dos termos de responsabilidade, que devem ser entregues em papel e em formato digital. Cada ficheiro deverá conter, obrigatoriamente, uma cópia do documento comprovativo de inscrição válida na associação pública de natureza profissional e comprovativo da contratação de seguro de responsabilidade civil do técnico autor do respetivo projeto de especialidade.
Deve ser apresentado um exemplar em formato de papel, dos projetos de Abastecimento de Água e Drenagem de Águas Residuais, para que seja colhido o parecer da empresa Águas de Barcelos.
Poderão ser exigidos exemplares adicionais em formato papel, consoante o número de entidades externas a consultar no âmbito do procedimento, no caso de as mesmas não estarem ainda habilitadas a consultas em formato digital.
A pasta Alvara deve conter, 4 ficheiros (sempre que os mesmos sejam aplicáveis):
o
ALVARA_V1, em formato PDF ou DWF, contendo os elementos necessários à instrução do pedido de emissão de alvará/título, entregue sob a forma de um exemplar em formato papel e um exemplar em formato digital;o
ALVARA_DOBRA_V1, em formato PDF/A ou DWFx, assinado pelo diretor de obra, contendo os elementosnecessários à instrução do pedido de emissão de alvará/título, referentes ao diretor de obra e entregue sob a forma de um exemplar em formato papel e um exemplar em formato digital;
o
ALVARA_DFISCALIZACAO_V1, em formato PDF/A ou DWFx, assinado pelo diretor de fiscalização, contendo os elementos necessários à instrução do pedido de emissão de alvará/título, referentes ao diretor de fiscalização e entregue sob a forma de um exemplar em formato papel e um exemplar em formato digital;o
ALVARA_PSS_V1, em formato PDF/A ou DWFx, assinado pelo autor do plano de segurança e saúde, contendo o respetivo plano de segurança e saúde e entregue sob a forma de um exemplar em formato digital, com a exceção do termo de responsabilidade que deve ser entregue em papel e em formato digital.A pasta Utilizacao deve conter, 5 ficheiros (sempre que os mesmos sejam aplicáveis):
o
UTI_V1, em formato PDF/A ou DWFx, assinado pelo autor do mesmo, contendo elementos necessários à instrução do pedido de autorização/alteração de utilização, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido;o
UTI_PDE_V1, em formato PDF/A ou DWFx, assinado digitalmente, contendo o certificado SCE, emitido por perito qualificado no âmbito do Sistema de Certificação Energética de Edifícios, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido;o
UTI_PADE_V1, em formato PDF ou DWF, contendo o certificado de exploração emitido pela Associação inspetora das instalações elétricas (CERTIEL), assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido;o
UTI_GAS_V1, em formato PDF ou DWF, contendo o certificado de inspeção emitido pela entidade inspetora da rede de gás, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido;o
UTI_ACUST_V1, em formato PDF/A ou DWFx, assinado pelo autor do mesmo contendo o termo deresponsabilidade relativo à conformidade acústica, assim como outros elementos que possam estar definidos nas normas técnicas de cada pedido.
Os elementos que constituem os ficheiro da Pasta Utilizacao, deverão ser entregues sob a forma de um exemplar em formato papel e um exemplar em formato digital.
4750-323 Barcelos
2. CARACTERÍSTICAS DOS FICHEIROS:
Todos os elementos entregues em formato de papel devem constar no formato digital;
Os elementos entregues em formato de papel devem corresponder na integra ao formato digital;
Os elementos do formato digital devem ser organizados segundo a norma técnica correspondente ao respetivo pedido e cumprir a presente norma;
A primeira página de qualquer ficheiro DWF/x ou PDF/A deve ser uma folha de índice identificando todas as páginas/documentos que compõem o ficheiro;
Só pode ser aceite um único ficheiro, que tem sempre que conter a totalidade do projeto, sendo que no nome do ficheiro deve constar o n.º da versão;
Exemplo: O ficheiro original contendo o projeto de arquitetura na pasta “Arquitetura”, será denominado “ARQ_V1”. Uma segunda versão deste ficheiro será denominada “ARQ_V2”.
O nome dos ficheiros deve respeitar a tabela em anexo (Anexo 1 - Designação de Ficheiros) com a codificação das respetivas designações;
Nas respostas aos ofícios, só devem ser apresentados no formato digital, CD-ROM ou DVD, os ficheiros que contenham alterações ou novos elementos.
Exemplo: se numa resposta a um ofício, pretender alterar apenas o termo de responsabilidade do plano de acessibilidades e não houver alterações a fazer nos restantes ficheiros apresentados inicialmente, no formato digital deverá apresentar (para além do
ficheiro REQ_V2) apenas o ficheiro ACESS_V2.
Os ficheiros alterados devem conter todos os elementos constantes na versão anterior, alterando e/ou acrescentando, apenas, os elementos alterados e/ou acrescentados em relação à versão anterior e indicando no índice todas as peças alteradas/acrescentadas.
Exemplo: se pretender alterar apenas o quadro sinóptico apresentado no ficheiro ARQ_V1, o novo ficheiro, ARQ_V2, deve conter todos os elementos que existiam no ficheiro anterior, ARQ_V1, exceto o quadro sinóptico, que será
substituído por um novo/alterado.
A responsabilidade pela preparação dos ficheiros é inteiramente de quem o cria e possui os originais digitais, sejam textos ou desenhos;
O Município, Comissão de Coordenação e Desenvolvimento Regional (CCDR) e as entidades consultadas nunca poderão fazer alterações a estes ficheiros para que em qualquer momento se possa certificar a autenticidade do mesmo;
A informação contida nos ficheiros DWFx ou PDF/A tem que ser validada por assinatura digital qualificada, como por exemplo, a assinatura digital do cartão de cidadão (CC);
Todas as folhas contidas no ficheiro DWFx têm que ser criadas com o formato/dimensão igual ao de impressão. Por exemplo, um desenho que seria impresso em A1 deverá passar a DWFx com o mesmo formato;
A Unidade deve ser sempre o Metro, ou seja, a relação "uma unidade / um metro", com a precisão de duas casas decimais;
O autor tem que configurar a impressão para que a componente vetorial do ficheiro tenha DPI’s suficientes para garantir esta precisão (mínimo 300dpi);
Todas as folhas criadas a partir de aplicações CAD têm que permitir a identificação e controlo da visibilidade dos layers;
A última folha deve conter a listagem de todos os nomes dos layers e respetivas descrições;
Os layers, independentemente dos nomes, terão que permitir separar os seguintes elementos do desenho: o Proposta;
o Vista; o Portas; o Janelas; o Tramas;
o Elementos sanitários ou mobiliário fixo; o Arranjos exteriores; o Legenda e esquadria; o Cotas; o Dimensões; o Limites; o Texto; o Quadros e mapas; o Imagens (como ortofotos).
Qualquer uma destas categorias tem que estar contida num layer isolado, podendo no entanto serem acrescentados outros para além dos apresentados;
Os ficheiros com o levantamento topográfico e planta de implantação georreferenciados no sistema Hayford-Gauss Datum 73 devem ser sempre apresentados:
4750-323 Barcelos
3. CARACTERÍSTICAS DOS LEVANTAMENTOS TOPOGRÁFICOS:
A entrega dos levantamentos topográficos e planta de implantação em formato digital terá de respeitar os seguintes critérios:
Todas as peças desenhadas têm que estar obrigatoriamente referenciadas em planimetria e altimetria no sistema Hayford-Gauss Datum 73;
Identificar e utilizar obrigatoriamente pontos da rede de apoio topográfico municipal, sendo obrigatório identificar na planta topográfica, pelo menos 2 pontos da rede de apoio topográfico municipal disponibilizados no site do Município de Barcelos;
Quando a rede de apoio topográfico municipal se mostrar insuficiente (inexistência dos 2 pontos de apoio nas imediações do local), tem que ser obrigatoriamente solicitado, por requerimento (Mod.CMB299), remetido ao Sr. Presidente da Câmara a colocação de duas marcas na zona envolvente ao terreno a levantar, devidamente georreferenciados;
Os elementos geográficos que constam do levantamento topográfico devem ser enquadrados nos layers constantes no catálogo de objetos, o qual está disponível no ficheiro CATALOGO_SIMBOLOGIA_CM_BARCELOS.DWG no site do Município de Barcelos;
O levantamento topográfico deve conter a implantação dos seguintes elementos:
o
Infraestruturas existentes usando a topologia constante no catálogo de objetos;o
Marcação do limite de propriedade da parcela a intervir;o
Definição da toponímia com arranques mínimos de 25 metros para cada um dos lados do limite do terreno;o
Nos casos de desníveis acentuados entre o terreno em estudo e o terreno confrontante, têm de estar cotados os desníveis do terreno natural em ambos os lados;o
Implantação das edificações existentes na envolvente do terreno em 30 metros;o
Pontos cotados;o
Implantação dos muros existentes na envolvente do terreno, individualizando cada tipo de muro (ex: betão, pedra, …) num layer autónomo;o
Identificação da vegetação / árvores existentes, individualizando as espécies protegidas;A implantação do edificado e modelação do terreno deve obedecer aos seguintes critérios:
o
As edificações têm que ser implantadas sobre o levantamento topográfico, mantendo a posição original do mesmo, num ficheiro próprio;o
Devem ser individualizadas por tipo, as construções propostas (habitação, garagem, anexos, …);o
Devem ser apresentados em layers autónomos, todos os corpos balanceados que se destaquem dafachada, bem como, todos os percursos pedonais e carrais apresentados;
o
Deve ser representada a modelação do terreno a intervir;o
Deve ser representada a solução de vedação do terreno, por tipo de execução e em layer autónomo;o
É estritamente proibido aquando da implantação das edificações no levantamento topográfico, mover, rodar ou escalar o desenho. Esta questão é vinculativa para que a informação se mantenha georreferenciada;Toda a informação que não cumpra este critério, não tem qualquer validade para os nossos serviços;
o
Devem ser entregues novas versões dos ficheiros do levantamento topográfico e planta de implantação, por cada aditamento ao processo, que implique alterações ao nível da implantação.Disponibiliza-se na página do Município de Barcelos, para consulta e download a seguinte informação:
Ficheiro com os layers constantes no catálogo de objetos;
Rede de apoio topográfico municipal, com ficha individual de cada ponto;
Declaração de conformidade digital (Mod.CMB298);
4750-323 Barcelos
Anexo 1 - Designação de Ficheiros
Nome da Pasta Nome do Ficheiro Descrição/Conteúdo do Ficheiro Formato REQUERIMENTO REQ_V1 Requerimento e Documentos comprovativos da qualidade de titular de qualquer direito queconfira a faculdade de realização da operação
PDF ou DWF
SIG SIG_LEVTP_V1 Levantamento topográfico do terreno na situação atual DWG
SIG_PLAIMP_V1 Planta de implantação da proposta sobre o levantamento topográfico DWG
ARQUITETURA
ARQ_PROJ_V1 Projeto de Arquitetura DWFx ARQ_COORD_V1 Termo de responsabilidade do coordenador do projeto PDF/A ARQ_ACUST_V1 Termo de conformidade da operação com o regulamento geral do ruído PDF/A ARQ_ACESS_V1 Plano de Acessibilidades DWFx
ESPECIALIDADES O b ra s d e E d if ic a çã o
ESP_EST_V1 Projeto de estabilidade, escavação e contenção periférica DWFx ESP_PAA_V1 Projeto de abastecimento de água DWFx ESP_PAR_V1 Projeto de drenagem de águas residuais DWFx ESP_PAP_V1 Projeto de drenagem de águas pluviais DWFx ESP_PAE_V1 Projeto de arranjos exteriores DWFx ESP_SCIE_V1 Projeto de segurança contra incêndios em edifícios - SCIE DWFx ESP_ACUST_V1 Projeto condicionamento acústico DWFx ESP_PDE_V1 Projeto de desempenho energético DWFx ESP_IEM_V1 Projeto de instalações eletromecânicas, incluindo as de transporte de pessoas e oumercadorias DWFx ESP_ITED_V1 Projeto de instalações telefónicas e de telecomunicações - Ited DWFx ESP_PADE_V1 Projeto de alimentação e distribuição de energia elétrica ou ficha eletrotécnica DWFx ESP_GAS_V1 Projeto de instalação de gás, aprovado por entidade competente DWFx ESP_ OPE_V1 Outros projetos ou estudos DWFx
O b ra s d e U rb an iz aç ão
ESP_PIV_V1 Projeto de infraestruturas viárias DWFx ESP_PRAAI_V1 Projeto de rede de abastecimento de água e incêndio DWFx ESP_PRDAR_V1 Projeto de rede de drenagem de águas residuais DWFx ESP_PRDAP_V1 Projeto de rede de drenagem de águas pluviais DWFx ESP_RDGAS_V1 Projeto de instalação de gás, aprovado por entidade competente DWFx ESP_PIE_V1 Projeto de infraestruturas elétricas DWFx ESP_ITUR_V1 Projeto de infraestruturas telefónicas e de telecomunicações DWFx ESP_PAE_V1 Projeto de arranjos exteriores e/ou arquitetura paisagista DWFx ESP_PST_V1 Projeto de sinalização (vertical e horizontal) e trânsito DWFx ESP_RSU_V1 Projeto de recolha de resíduos sólidos de obras DWFx ESP_PRACUST_V1 Projeto de condicionamento acústico DWFx ESP_OPE_V1 Outros projetos ou estudos DWFx
OUTROS OUTROS_V1 Outros elementos necessários para a instrução do pedido, que não estejam contempladosnas restantes pastas PDF
ou DWF
ALVARA
ALVARA_V1 Elementos necessários à instrução do pedido de emissão de alvará/título/autorização
PDF ou DWF
ALVARA_DOBRA_V1 Elementos necessários à instrução do pedido de emissão de alvará/título/autorização,referentes ao diretor de obra
PDF/A ou DWFx
ALVARA_DFISCALIZACAO_V1 Elementos necessários à instrução do pedido de emissão de alvará/título/autorização,referentes ao diretor de fiscalização
PDF/A ou DWFx
ALVARA_PSS_V1 Plano de segurança e saúde
PDF/A ou DWFx
UTILIZACAO
UTI_V1 Elementos necessários à instrução do pedido de autorização/alteração de utilização
PDF/A ou DWFx
UTI_PDE_V1 Certificado energético, quando aplicável
PDF/A ou DWFx
UTI_PADE_V1 Elementos necessários à instrução do pedido de emissão de autorização/alteração deutilização, referentes à alimentação e distribuição de energia elétrica ou ficha eletrotécnica PDF
ou DWF
UTI_GAS_V1 Elementos necessários à instrução do pedido de emissão de autorização/alteração deutilização, referentes à instalação de gás PDF
ou DWF
