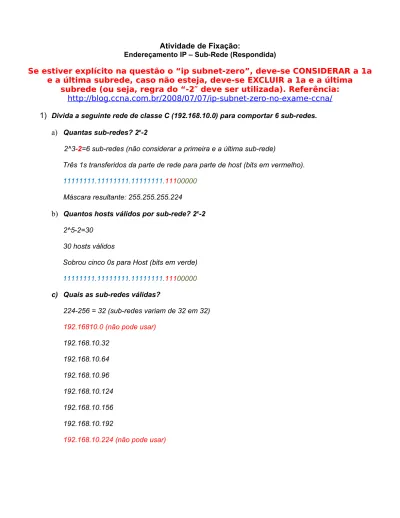

Atividade de Fixação:

Endereçamento IP – Sub-Rede (Respondida)

Se estiver explícito na questão o “ip subnet-zero”, deve-se CONSIDERAR a 1a

e a última subrede, caso não esteja, deve-se EXCLUIR a 1a e a última

subrede (ou seja, regra do “-2″ deve ser utilizada). Referência:

http://blog.ccna.com.br/2008/07/07/ip-subnet-zero-no-exame-ccna/

1)

Divida a seguinte rede de classe C (192.168.10.0) para comportar 6 sub-redes.

a)

Quantas sub-redes? 2x-2

2^3-2=6 sub-redes (não considerar a primeira e a última sub-rede)

Três 1s transferidos da parte de rede para parte de host (bits em vermelho). 11111111.11111111.11111111.11100000

Máscara resultante: 255.255.255.224

b)

Quantos hosts válidos por sub-rede? 2x-2 2^5-2=30

30 hosts válidos

Sobrou cinco 0s para Host (bits em verde) 11111111.11111111.11111111.11100000 c) Quais as sub-redes válidas?

224-256 = 32 (sub-redes variam de 32 em 32) 192.16810.0 (não pode usar)

192.168.10.32 192.168.10.64 192.168.10.96 192.168.10.124 192.168.10.156 192.168.10.192

(2)

d) Qual o endereço de broadcast para cada sub-rede? . Endereço de Broadcast=Endereço da sub-rede válida -1 192.168.10.63 192.168.10.95 192.168.10.123 192.168.10.155 192.168.10.191 192.168.10.223

e) Quais os hosts válidos?

Primeira Sub-Rede: 192.168.10.33 - 192.168.10.62 Segunda Sub-Rede: 192.168.10.65 - 192.168.10.94 Terceira Sub-Rede: 192.168.10.97 - 192.168.10.123 Quarta Sub-Rede: 192.168.10.155 - 192.168.10.190 Quinta Sub-Rede: 192.168.10.125 - 192.168.10.154 Sexta Sub-Rede: 192.168.10.193 - 192.168.10.222

2)

Especifique um padrão de endereçamento utilizado a Classe C (200.45.10.0) para uma empresa que possua 4 sub-redes e 20 máquinas por sub-redes. Apresente os endereços de sub-redes, máscara de sub-rede, broadcast de casa sub-rede.

a) Quantas sub-redes? 2x-2

2^2-2 = 2 (não dá, precisamos de 4 sub-redes, vamos tentar 2^3) 2^3-2=6 (não considerar a primeira e a última sub-rede)

Três 1s transferidos da parte de rede para parte de host (bits em vermelho). 11111111.11111111.11111111.11100000

Máscara resultante: 255.255.255.224

b) Quantos hosts válidos por sub-rede? 2x-2 Sobrou cinco 0s para Host (bits em verde) 11111111.11111111.11111111.11100000

(3)

2^5-2=32-2=30 30 hosts válidos

c) Quais as sub-redes válidas? 256-224 = 32

São 6 sub-redes, por que o primeira e última sub rede não entram no endereçamento. 0 (não pode) 200.45.10.32 200.45.10.64 200.45.10.92 200.45.10.124 200.45.10.156 200.45.10.192 200.45.10.224 (não pode)

d) Qual o endereço de broadcast para cada sub-rede? Primeira Sub-Rede: 200.45.10.63 Segunda Sub-Rede: 200.45.10.95 Terceira Sub-Rede: 200.45.10.123 Quarta Sub-Rede: 200.45.10. 155 Quinta Sub-Rede: 200.45.10.191 Sexta Sub-Rede: 200.45.10. 223 e) Quais os hosts válidos?

Primeira Sub-Rede: 200.45.10.33 – 200.45.10.62 Segunda Sub-Rede: 200.45.10. 65 – 200.45.10.94 Terceira Sub-Rede: 200.45.10.97 – 200.45.10.122 Quarta Sub-Rede: 200.45.10.125 – 200.45.10.154 Quinta Sub-Rede: 200.45.10.157 – 200.45.10.190

(4)

Sexta Sub-Rede: 200.45.10.193 – 200.45.10. 222

3)

Utilizando uma Rede de Classe B, projeto o endereçamento IPV4, para uma rede bancária com 2500 agências, contendo 500 sub-redes e 100 hosts por sub-redes. (ip-subnetzero).

a)

Quantas sub-redes? 2x 172.16.0.0

2^9= 512 sub-redes

Nove 1s transferidos da parte de rede para parte de host (bits em vermelho). 11111111.11111111.11111111.10000000

Máscara resultante: 255.255.255.128

b)

Quantos hosts válidos por sub-rede? 2x-2 2^7-2= 126

Sobrou sete 0s para Host (bits em verde) 11111111.11111111.11111111.10000000 c) Quais as sub-redes válidas?

256 – 255 = 1 Primeira Sub-Rede: 172.16.0.0 Segunda Sub-Rede: 172.16.0.128 Terceira Sub-Rede: 172.16.1.0 Quarta Sub-Rede: 172.16.1.128 ... Última Sub-Rede: 172.16.255.128

d) Qual o endereço de broadcast para cada sub-rede? Endereço de broadcast primeira sub-rede: 172.16.0.127 Endereço de broadcast segunda sub-rede: 172.16.0.255 Endereço de broadcast terceira sub-rede: 172.16.1.127 Endereço de broadcast quarta sub-rede: 172.16.1.255 ...

(5)

Endereço de broadcast última sub-rede: 172.16.255.255

Segue as 11 primeiras sub-redes, ao todo teremos 512

sub-redes.

Rede

Hosts

Endereço de Broadcast

de

Para

172.16.0.0

172.16.0.1

172.16.0.126 172.16.0.127

172.16.0.128 172.16.0.129 172.16.0.254 172.16.0.255

172.16.1.0

172.16.1.1

172.16.1.126 172.16.1.127

172.16.1.128 172.16.1.129 172.16.1.254 172.16.1.255

172.16.2.0

172.16.2.1

172.16.2.126 172.16.2.127

172.16.2.128 172.16.2.129 172.16.2.254 172.16.2.255

172.16.3.0

172.16.3.1

172.16.3.126 172.16.3.127

172.16.3.128 172.16.3.129 172.16.3.254 172.16.3.255

172.16.4.0

172.16.4.1

172.16.4.126 172.16.4.127

172.16.4.128 172.16.4.129 172.16.4.254 172.16.4.255

172.16.5.0

172.16.5.1

172.16.5.126 172.16.5.127

172.16.5.128 172.16.5.129 172.16.5.254 172.16.5.255

4)

Divida a seguinte rede de classe B 172.16.0.0 em sub-redes utilizando a máscara 255.255.255.0. (ip-subnetzero).

a)

Quantas sub-redes? 2x

Neste caso teremos a possibilidade de endereçar 254 sub-redes. 2^8= 256

Oito dos 16 bits são transferidos da parte de rede para parte de host (bits em vermelho). 11111111.11111111.11111111.00000000

b)

Quantos hosts válidos por sub-rede? 2x

Neste caso teremos a possibilidade de endereçar 254 hosts por sub-rede. 2^8=256

Sobrou oito 0s para Host (bits em verde) 11111111.11111111.11111111.00000000 c) Quais as sub-redes válidas?

Máscara: 255.255.255.0 (subtrai o valor que foi retirado ara sub-rede (vermelho) por 256) 255 – 256 = 1

(6)

Segunda sub-rede: 172.16.1.0 Terceira sub-rede: 172.16.2.0 Quarta sub-rede: 172.16.3.0 ...

Última sub-rede: 172.16.255.0

d) Qual o endereço de broadcast para cada sub-rede? Endereço de broadcast primeira sub-rede: 172.16.1.255 Endereço de broadcast segunda sub-rede: 172.16.2.255 Endereço de broadcast terceira sub-rede: 172.16.3.255 Endereço de broadcast quarta sub-rede: 172.16.4.255 ...

Endereço de broadcast última sub-rede: 172.16.255.255 e) Quais os hosts válidos?

Faixa da primeira Sub-rede: 172.16.0.1 – 172.16.0.254 Faixa da segunda Sub-rede: 172.16.1.1 – 172.16.1.254 Faixa da terceira Sub-rede: 172.16.2.1 – 172.16.2.254 Faixa da quarta Sub-rede: 172.16.3.1 – 172.16.3.254 ...

Faixa da última Sub-rede: 172.16.255.1 –172.16.255.254

5)

Divida a seguinte rede de classe A 10.0. 0.0 em sub-redes utilizando a máscara 255.255.0.0. (ip-subnetzero).

a) Quantas sub-redes? 2x 2^8=256

Neste teremos que utilizar oito 1s da parte de host para a sub-rede:

(7)

11111111.11111111.00000000.00000000 b) Quantos hosts válidos por sub-rede? 2x-2

2^16-2=65534

Neste exemplo iremos utilizar os 16 0s que sobrou para Host (bits em verde) 11111111.11111111.00000000.00000000

c) Quais as sub-redes válidas? 256-255=1 Primeira sub-rede: 10.0.0.0 Segunda sub-rede: 10.1.0.0 Terceira sub-rede: 10.2.0.0 Quarta sub-rede: 10.3.0.0 ... Última sub-rede: 10.255.0.0

d) Qual o endereço de broadcast para cada sub-rede? Endereço de broadcast primeira sub-rede: 10.0.255.255 Endereço de broadcast segunda sub-rede: 10.1.255.255 Endereço de broadcast terceira sub-rede: 10.2.255.255 Endereço de broadcast quarta sub-rede: 10.3.255.255 ...

Endereço de broadcast última sub-rede: 10.255.255.255

e) Quais os hosts válidos?

Faixa da primeira Sub-rede: 10.0.0.1 – 10.0.255.254 Faixa da segunda Sub-rede: 10.1.0.1 – 10.1.255.254 Faixa da terceira Sub-rede: 10.2.0.1 – 10.2.255.254 Faixa da quarta Sub-rede: 10.3.0.1 – 10.3.255.254

(8)

...

Última Sub-rede: 10.255.0.1 – 10.255.255.254

6)

Qual das seguintes máscaras de sub-rede permite a uma rede classe B ter até 150 hosts por sub-rede, e ter suporte a 164 sub-redes. Justifique sua resposta. (ip-subnetzero).

a) Quantas sub-redes? 2x 2^7=128<164

Neste teremos que utilizar oito 1s da parte de host para a sub-rede: 2^8= 256

Oito dos 16 bits são transferidos da parte de rede para parte de host (bits em vermelho). 11111111.11111111.11111111.00000000

b) Quantos hosts válidos por sub-rede? 2x-2 2^7-2=128<150

2^8-2=256-2=254

Neste exemplo iremos utilizar os 8 0s que sobrou para Host (bits em verde) 11111111.11111111.11111111.00000000

c) Quais as sub-redes válidas?

Máscara: 255.255.255.0 (subtrai o valor que foi retirado ara sub-rede (vermelho) por 256) 255 – 256 = 1 Primeira sub-rede: 172.16.0.0 Segunda sub-rede: 172.16.1.0 Terceira sub-rede: 172.16.2.0 Quarta sub-rede: 172.16.3.0 ... Última sub-rede: 172.16.255.0

d) Qual o endereço de broadcast para cada sub-rede? Endereço de broadcast primeira sub-rede: 172.16.0.255

(9)

Endereço de broadcast segunda sub-rede: 172.16.1.255 Endereço de broadcast terceira sub-rede: 172.16.2.255 Endereço de broadcast quarta sub-rede: 172.16.3.255 ...

Endereço de broadcast última sub-rede: 172.16.255.255 e) Quais os hosts válidos?

Faixa da primeira Sub-rede: 172.16.0.1 – 172.16.0.254 Faixa da segunda Sub-rede: 172.16.1.1 – 172.16.1.254 Faixa da terceira Sub-rede: 172.16.2.1 – 172.16.2.254 Faixa da quarta Sub-rede: 172.16.3.1 – 172.16.3.254 ...

Faixa da última Sub-rede: 172.16.255.1 –172.16.255.254

A única máscara de sub-rede que Classe B válida que separa 8 bits pra sub-rede e 8 bits para hosts é a:

Justificativa: Máscara de Classe B padrão é 255.255.0.0, para conseguir com um endereço de Classe B 8 bits para sub-rede e 8 bits para hosts, a máscara ficaria 255.255.255.0

a) 255.0.0.0 b) 255.255.0.0

c)

255.255.255.0 (CORRETA) d) 255.255.192.0 e) 255.255.240.0 f) 255.255.252.0

7)

Se a máscara 255.255.255.240 fosse usada em uma rede de classe C, quantas sub-redes poderiam existir e com quantos hosts por sub-rede, respectivamente? Justifique sua resposta. (ip-subnetzero).

Justificativa: 2^4= 16 = 16 (sub-rede) 2^4 – 2 = 14 (host). a) 16 e 16

(10)

b)

14 e 14 (CORRETA)

c)

16 e 14 (CORRETA) d) 8 e 32

e) 32 e 8 f) 6 e 30

8)

Qual das seguintes opções mostra o equivalente da máscara de sub-rede 255.255.248.0, mas em notação de prefixo? (ip-subnetzero).

Justificativa: 255.255.248.0 em binário 11111111.11111111.11111000.00000000 (nesta máscara existem 21 1s, por isso o /21)

a) /248 b) /24 c) /28

a)

/21 (CORRETA) d) /20 e) /23

9)

Se a máscara 255.255.255.128 fosse usada com uma rede Classe B, quantas sub-redes poderiam existir e quantos hosts por sub-rede, respectivamente?Justifique sua resposta. (ip-subnetzero).

Justificativa: 2^9= 512 sub-redes, 2^7-2= 126 (hosts por sub-rede) a) 256 e 256 b) 254 e 254 c) 62 e 1022 d) 1022 e 62 e) 512 e 126 (CORRETA) f) 126 e 510
