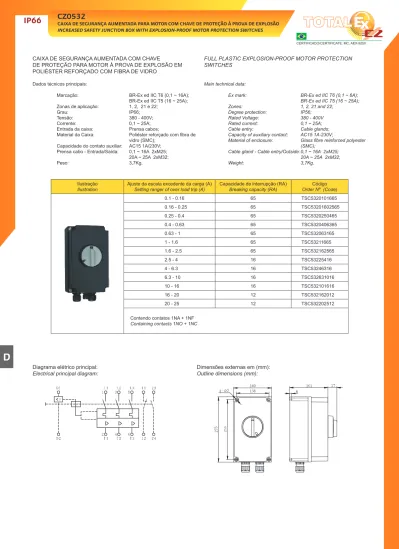

BR-Ex ed IIC T5 (16 ~ 25A);
Zonas de aplicação: 1, 2, 21 e 22;
Grau: IP66;
Tensão: 380 - 400V;
Corrente: 0,1 ~ 25A;
Entrada da caixa: Prensa cabos;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Capacidade do contato auxiliar: AC15 1A/230V;
Prensa cabo - Entrada/Saída: 0,1 ~ 16A 2xM25;
20A ~ 25A 2xM32;
Peso: 3,7Kg.
BR-Ex ed IIC T5 (16 ~ 25A);
Zones: 1, 2, 21 and 22;
Degree protection: IP56;
Rated Voltage: 380 - 400V
Rated current: 0,1 ~ 25A;
Cable entry: Cable glands;
Capacity of auxiliary contact: AC15 1A-230V;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Cable gland - Cable entry/Outside: 0,1 ~ 16A 2xM25;
20A ~ 25A 2xM32;
Weight: 3,7Kg.
Ilustração
Ilustration Ajuste da escala excedente da carga (A)
Setting ranger of over load trip (A) Capacidade de interrupção (RA)
Breaking capacity (RA) Código
Order Nº. (Code)
0.1 - 0.16 65 TSC5320101665
0.16 - 0.25 65 TSC53201602565
0.25 - 0.4 65 TSC5320250465
0.4 - 0.63 65 TSC5320406365
0.63 - 1 65 TSC532063165
1 - 1.6 65 TSC53211665
1.6 - 2.5 65 TSC532162565
2.5 - 4 16 TSC53225416
4 - 6.3 16 TSC53246316
6.3 - 10 16 TSC532631016
10 - 16 16 TSC532101616
16 - 20 12 TSC532162012
20 - 25 12 TSC532202512
Contendo contatos 1NA + 1NF Containing contacts 1NO + 1NC
Diagrama elétrico principal:
Electrical principal diagram: Dimensões externas em (mm):
Outline dimensions (mm):
Endereço/Adress: Rod. Campos Vitória KM 46 - Travessão 7º Distrito de Campos - RJ | Tel.: +55 (22) 2748.1200 - Website: http://www.totalex.com.br - comercial@totalex.com.br
A B C D E F G H I J
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 16A (690Vca) / 25A (400Vca);
Capacidade do interruptor: AC3 230V 25A 400V 25A 500V 20A 690V 16A;
Contato auxiliar: 1 = LIGA-Retardo, 0 = DESLIGA-Avanço;
3 Pólos: 1NA 6 Pólos: 1NA + 1NF;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Terminal: 2 x 6mm².
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 16A (690Vac) / 25A (400Vac);
Capacity switch: AC3 230V 25A 400V 25A 500V 20A 690V 16A;
Auxiliary contact: 1 = ON-Time delay 0 = OFF-Advance 3 Poles: 1NO 6 Poles: 1NO + 1NC;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Terminal: 2 x 6mm².
Método
Method Entrada de cabos (Diâmetro externo)
Cable entry (External diameter) Peso (kg)
Weinght (kg) Código
Order Nº. (Code) 3 Pólos padrão
3 Pólos emergência 3 Poles standaard type 3 Poles emergency type
2 x M25 1x M20
1,9 1,9
TSC53316253N TSC53316253E 6 Pólos padrão
6 Pólos emergência 6 Poles standaard type 6 Poles emergency type
4x M25 1x M20
2,3 2,3
TSC53316256N TSC53316256E
Dimensões externas em (mm):
Outline dimensions (mm):
Tipo padrão
Standard type Tipo emergência
Emergency type
3 Pólos / Poles 6 Pólos / Poles
3 Pólos / Poles 6 Pólos / Poles
3 Pólos / Poles 6 Pólos / Poles
D26
A B C D E F G H I
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 32A (690Vca) / 40A (400Vca);
Capacidade do interruptor: AC3 230V 40A 400V 40A 500V 40A 690V 32A;
Contato auxiliar: 1 = LIGA - Retardo, 0 = DESLIGA - Avanço;
3 Pólos: 1NA 6 Pólos: 1NA + 1NF;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Terminal / Auxiliar: 2 x 16mm² / 2 x 6mm².
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 32A (690Vac) / 40A (400Vac);
Capacity switch: AC3 230V 40A 400V 40A 500V 40A 690V 32A;
Auxiliary contact: 1 = ON-Time delay, 0 = OFF-Advance;
3 Poles: 1NO 6 Poles: 1NO + 1NC;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Terminal / Auxiliary: 2 x 16mm² / 2 x 6mm².
Método
Method Entrada de cabos (Diâmetro externo)
Cable entry (External diameter) Peso (kg)
Weinght (kg) Código
Order Nº. (Code) 3 Pólos padrão
3 Pólos emergência 3 Poles standaard type 3 Poles emergency type
2 x M25 1 x M20
3,2 3,2
TSC53332403N TSC53332403E 6 Pólos padrão
6 Pólos emergência 6 Poles standaard type 6 Poles emergency type
4x M25 1x M20
4,0 4,0
TSC53332406N TSC53332406E
Dimensões externas em (mm):
Outline dimensions (mm):
Tipo padrão
Standard type Tipo emergência
Emergency type
3 Pólos / Poles 6 Pólos / Poles
Endereço/Adress: Rod. Campos Vitória KM 46 - Travessão 7º Distrito de Campos - RJ | Tel.: +55 (22) 2748.1200 - Website: http://www.totalex.com.br - comercial@totalex.com.br
A B C D E F G H I J
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 63A (690Vca) / 80A (400Vca);
Terminal: 1 x 35mm²;
Capacidade do interruptor: AC3 230V 80A 400V 80A 500V 80A 690V 63A;
Contato auxiliar: 1 = LIGA - Retardo, 0 = DESLIGA - Avanço 3 Pólos: 1NA 6 Pólos: 1NA + 1NF;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC).
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 63A (690Vac) / 80A (400Vac);
Terminal: 1 x 35mm²;
Capacity switch: AC3 230V 80A 400V 80A 500V 80A 690V 63A;
Auxiliary contact: 1 = ON-Time delay 0 = OFF-Advance 3 Poles: 1NO 6 Poles: 1NO + 1NC;
Material of enclosure: Glass fibre reinforced polyester (SMC).
Método
Method Entrada de cabos (Diâmetro externo)
Cable entry (External diameter) Peso (kg)
Weinght (kg) Código
Order Nº. (Code) 3 Pólos padrão
3 Pólos emergência 3 Poles standaard type 3 Poles emergency type
2x M50 1x M20
7,5 7,5
TSC5336380N TSC5336380E 6 Pólos padrão
6 Pólos emergência 6 Poles standaard type 6 Poles emergency type
4x M50 1x M20
8,5 8,5
TSC5336380N TSC5336380E
Dimensões externas em (mm):
Outline dimensions (mm):
Tipo padrão
Standard type Tipo emergência
Emergency type
3, 6 Pólos / Poles 3, 6 Pólos / Poles 3, 6 Pólos / Poles
D28
A B C D E F G H I
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 125A (690Vca) / 180A (400Vca);
Terminais: 125A - 1 x 50/70mm²
180A - 1 x 120mm²;
Capacidade do interruptor: AC3 230V 180A 400V 180A 500V 150A 690V 125A;
Contato auxiliar: 1 = LIGA - Retardo, 0 = DESLIGA - Avanço;
3 Pólos: 1NA 6 Pólos: 1NA + 1NF;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC).
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 125A (690Vac) / 180A (400Vac);
Terminals: 125A - 1 x 50/70mm²
180A - 1 x 120mm²;
Capacity switch: AC3 230V 180A 400V 180A 500V 150A 690V 125A;
Auxiliary contact: 1 = ON-Time delay, 0 = OFF-Advance;
3 Poles: 1NO 6 Poles: 1NO + 1NC;
Material of enclosure: Glass fibre reinforced polyester (SMC).
Método
Method Entrada de cabos (Diâmetro externo)
Cable entry (External diameter) Peso (kg)
Weinght (kg) Código
Order Nº. (Code) 3 Pólos padrão
3 Pólos emergência 3 Poles standaard type 3 Poles emergency type
2 x M63 1 x M20
11,4 11,4
TSC533125180N TSC533125180E 6 Pólos padrão
6 Pólos emergência 6 Poles standaard type 6 Poles emergency type
4x M63 1x M20
31,0 31,0
TSC533125180N TSC533125180E
Dimensões externas em (mm):
Outline dimensions (mm):
Tipo padrão
Standard type Tipo emergência
Emergency type
3 Pólos / Poles 6 Pólos / Poles
Endereço/Adress: Rod. Campos Vitória KM 46 - Travessão 7º Distrito de Campos - RJ | Tel.: +55 (22) 2748.1200 - Website: http://www.totalex.com.br - comercial@totalex.com.br
A B C D E F G H I J
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 16A (690Vca) / 25A (400Vca);
Terminal: 2 x 6mm²;
Capacidade do interruptor: AC3 230V 25A 400V 25A 500V 20A 690V 16A;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Peso: 1,9Kg.
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 16A (690Vac) / 25A (400Vac);
Terminal: 2 x 6mm²;
Capacity switch: AC3 230V 25A 400V 25A 500V 20A 690V 16A;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Weight: 1,9Kg.
Dimensões externas em (mm):
Outline dimensions (mm):
Ilustração
Ilustration Método
Method Entrada de cabos
Cable entries (outside diameter) Código Order Nº. (Code)
3 Pólos
3 Poles 2 x M25 TSC 534 16 25 3 N
TSC 534 16 25 3 E
4 Pólos
4 Poles 2 x M25 TSC 534 16 25 4 N
TSC 534 16 25 4 E
N - Padrão N - Standard type E - Parada de emergência N - Emergency stop type
3, 4 Pólos / Poles 3, 4 Pólos / Poles
3, 4 Pólos / Poles
D30
A B C D E F G H I
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 32A (690Vca) / 40A (400Vca);
Terminal: 2 x 16mm²;
Capacidade do interruptor: AC3 230V 40A 400V 40A 500V 40A 690V 32A;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Peso: 3,2Kg.
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 32A (690Vac) / 40A (400Vac);
Terminal: 2 x 16mm²;
Capacity switch: AC3 230V 40A 400V 40A 500V 40A 690V 32A;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Weight: 3,2Kg.
Dimensões externas em (mm):
Outline dimensions (mm):
Ilustração
Ilustration Método
Method Entrada de cabos
Cable entries (outside diameter) Código Order Nº. (Code)
3 Pólos
3 Poles 2 x M40 TSC 534 32 40 3 N
TSC 534 32 40 3 E
4 Pólos
4 Poles 2 x M40 TSC 534 32 40 4 N
TSC 534 32 40 4 E
N - Padrão N - Standard type E - Parada de emergência N - Emergency stop type
3, 4 Pólos / Poles 3, 4 Pólos / Poles
3, 4 Pólos / Poles
Endereço/Adress: Rod. Campos Vitória KM 46 - Travessão 7º Distrito de Campos - RJ | Tel.: +55 (22) 2748.1200 - Website: http://www.totalex.com.br - comercial@totalex.com.br
A B C D E F G H I J
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 63A (690Vca) / 80A (400Vca);
Terminal: 1 x 35mm²;
Capacidade do interruptor: AC3 230V 80A 400V 80A 500V 80A 690V 63A;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Peso: 6,9Kg.
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 63A (690Vac) / 80A (400Vac);
Terminal: 1 x 35mm²;
Capacity switch: AC3 230V 80A 400V 80A 500V 80A 690V 63A;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Weight: 6,9Kg.
Dimensões externas em (mm):
Outline dimensions (mm):
Ilustração
Ilustration Método
Method Entrada de cabos
Cable entries (outside diameter) Código Order Nº. (Code)
3 Pólos
3 Poles 2 x M50 TSC 534 63 80 3 N
TSC 534 63 80 3 E
4 Pólos
4 Poles 2 x M50 TSC 534 63 80 4 N
TSC 534 63 80 4 E
N - Padrão N - Standard type E - Parada de emergência N - Emergency stop type
3, 4 Pólos / Poles 3, 4 Pólos / Poles
3, 4 Pólos / Poles
D32
A B C D E F G H I
Zonas: 1, 2, 21 e 22;
Grau de Proteção: IP66;
Corrente: 125A (690Vca) / 180A (400Vca);
Terminais: 125A - 1 x 50/70mm²
180A - 1 x 120mm²;
Capacidade do interruptor: AC3 230V 180A 400V 180A 500V 150A 690V 125A;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC).
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated current: 125A (690Vac) / 180A (400Vac);
Terminals: 1 x 50/70mm²
1 x 120mm²;
Capacity switch: AC3 230V 180A 400V 180A 500V 150A 690V 125A;
Material of enclosure: Glass fibre reinforced polyester (SMC).
Dimensões externas em (mm):
Outline dimensions (mm):
Ilustração
Ilustration Método
Method Entrada de cabos
Cable entries (outside diameter) Código Order Nº. (Code)
3 Pólos
3 Poles 2 x M63 TSC 5341251803N
TSC 5341251803E
4 Pólos
4 Poles 2 x M63 TSC 5341251804N
TSC 5341251804E
N - Padrão N - Standard type E - Parada de emergência N - Emergency stop type
3, 4 Pólos / Poles 3, 4 Pólos / Poles
3, 4 Pólos / Poles
Endereço/Adress: Rod. Campos Vitória KM 46 - Travessão 7º Distrito de Campos - RJ | Tel.: +55 (22) 2748.1200 - Website: http://www.totalex.com.br - comercial@totalex.com.br
A B C D E F G H I J
Dimensões externas em (mm):
Outline dimensions (mm):
Diagrama elétrico principal:
Electrical principal diagram:
BR-Ex de IIC T5 (16 ~ 25A);
Zonas: 1, 2, 21 e 22;
Grau de proteção: IP66;
Tensão: 380 ~ 400V;
Corrente: 22,5A;
Tensão da Bobina: 24Vca, 36Vca, 48Vca, 110Vca;
220 ~ 230Vca, 380 ~ 400Vca;
Capacidade Liga-Desliga: AC3 / 4 ~ 11W;
Entrada de cabos: 3 x M25;
Material da Caixa: Poliéster reforçado com fibra de vidro (SMC);
Peso: 6,8Kg.
BR-Ex de IIC T5 (16 ~ 25A);
Zones: 1, 2, 21 and 22;
Degree protection: IP66;
Rated Voltage: 380 ~ 400V;
Rated current: 22,5A;
Coil voltage 24Vac, 36Vac, 48Vac, 110Vac;
220 ~ 230Vac, 380~400Vac;
On-Off capacity: AC3 / 4 ~ 11W;
Cable entry: 3 x M25;
Material of enclosure: Glass fibre reinforced polyester (SMC);
Weight: 6,8Kg.
Ilustração
Ilustration Ajuste da escala excedente da carga
Setting ranger of over load trip Potência
Power (KW) Código
Order Nº. (Code)
6,3~10A 4 TPA 581R63104�
10~16A 5,5 TPA 581R10165�
10~16A 7,5 TPA 581R10167�
20~25A 11 TPA 581R20251�
024 - 24V 036 - 36V 048 - 48V 110 - 110V 230 - 220~230V 400 - 380~400V
Tensão de serviço da bobina (CA) Coil service voltage (AC)
D34
