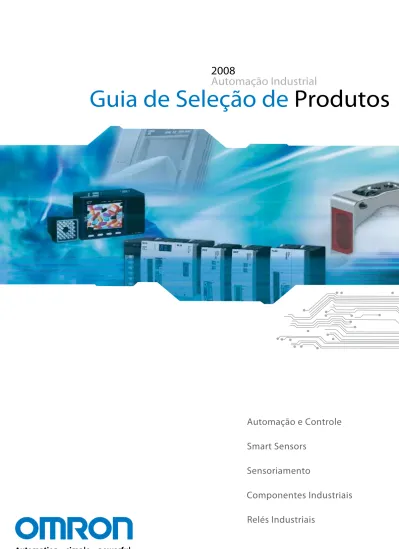

Guia de Seleção de Produtos

2008

Automação Industrial

Guia de Seleção de

Produtos

OMRON ELETRÔNICA DO BRASIL LTDA.

Automação e Controle

Smart Sensors

Sensoriamento

Componentes Industriais

Relés Industriais

Guia de Seleção de

Produtos

MATRIZ

São Paulo - SP Av. Santa Catarina, 935 04378-300 - Vila Mascote

Fone: (55.11) 2101.6300 / Fax: (55.11) 2101.6301

Campinas - SP

Rua Conceição, 233 – Conj. 1303C 13010-916 - Centro

Fone: (55.19) 3031.2032 / Fax: (55.19) 3031.2032

Curitiba - PR

Av. Cândido de Abreu, 776 - 8º Andar 80530-000 - Centro

Fone: (55.41) 2105.5966 / Fax: (55.41) 2105.5901

FILIAIS

Sensing Solutions • Automation Control Systems • Industrial Components

RFID/ Track & Trace Solutions • PCB Inspection Systems • Service and Repair



Guia de Seleção de Produtos

Índice

AUTOMAÇÃO e cOnTROLe

cOnTROLAdOR LÓGicO PROGRAMÁVeL

CP1L Automação de pequenos processos CP1H Automação com I/Os limitados e funções avançadas CJ1M Automação de máquinas em processos CJ1G Automação de processos CJ1H Automação de processos CS1 Automação de grandes processos CS1D Automação de grandes processos com redundância

inTeRFAce HOMeM - MAQUinA

NT SERIES Interface com teclado e funções básicas NS SERIES Interface TouchScreen com funções básicas NSJ SERIES Interface TouchScreen com CLP integrado SOFTWARE CX-ONE Pacote de softwares Omron para controle NT Support Tool Programação de IHMs NT-Series CX-PROGRAMMER Jr. Programação de CLPs de pequeno porte SUPERVISÓRIO Supervisão por sistemas SCADA I/Os REMOTO I/Os PARA REDES DEVICENET, PROFIBUS, COMPONET SMART SENSORS SENSOR SMART ZFV Sensor de visão monocromático ZFV-C Sensor de visão colorido ZFX Sensor de visão colorido ZS Sensor de deslocamento tipo laser de alta precisão ZG Sensor de deslocamento tipo contato de alta precisão SENSOR DE MEDIÇÃO Z4W Sensor de deslocamento laser baixo custo ZXL Sensor de deslocamento standard ZXE-E Sensor de deslocamento ZX-T Sensor de deslocamento tipo contato com alta precisão D5VA Sensor de deslocamento tipo contato baixo custo SENSOR DE INSPEÇÃO F160 Sistema de inspeção com funções básicas F210 Sistema de Inspeção com funções avançadas SENSORIAMENTO SENSOR INDUTIVO E2A Duplo alcance E2A Tripo alcance E2E Corpo curto E2E2 Corpo longo E2FM Altíssima resistência E2EQ Coberto com resina de Fluor E2Q5 Compacto, flexível, rápida troca e diagnóstico E2Q2 Estilo Limit Switch E2EH Alta temperatura E2S Miniatura SENSOR CAPACITIVO E2K-C Diâmetro liso com ajuste E2K-X Cilíndrico com rosca E2K-L Específico para nível SENSOR FOTOELÉTRICO EF2 Cilíndrico M18 de uso universal EZ Compacto e econômico EZ - LASER Altíssima precisão EZM Altíssima resistência ET Miniatura EG-L1 Supressão de fundo com teach-in EJM/EJK Sensor fotoelétrico de alimentação universal AC/DC E3C-LDA Alta flexibilidade - LASER E3NT Saída analógica

5

1

47

Sobre a

Omron

Informação rápida e fácil

Ajudamos você a alcançar excelência

removendo barreiras e abrindo novas

possibilidades através da automação.

Nossas soluções em sensoriamento e

controle permitem que você opere mais

rápido, com mais eficiência e agilidade

que seus concorrentes. A Smart

Plataform te deixa no controle da

incrivelmente poderosa automação

industrial, além de possuir uma arquitetura

fácil de implementar e controlar.

Além de sempre investir em P&D para

desenvolvimento de soluções e

inovações tecnológicas, a Omron

ainda oferece serviço global e suporte para

mantê-lo operando sem problemas.

Nos esforçamos para ser um parceiro de

confiança. Conte com as soluções da

Omron em todos os seus projetos.

Acesse nosso site e tenha disponível

informações completas de modo rápido,

ágil e seguro

www.omron.com.br/catalogos

- Documentações

- Especificações e codificação de produtos

- Downloads

- Materiais promocionais

www.omron.com.br

- Linha completa de produtos

- Lista completa de distribuidores

- Integradores

- Aplicações de produtos

- Notícias

4

5

Automação e Controle

E3X-NA Amplificador de uso universal E3X-DA-N Amplificador com display E3X-DA-S Amplificador com display duplo E3X-MDA Amplificador com display e canal Duplo E3X-NM Amplificador com teach-in e canais múltiplos E3X-DAC-S Detector de marca/cor com luz branca e display duplo EM-VG Detector de marca com teach-in ES-VS Detector de marca econômico E3MC Sensor de cor com múltiplas saídas E32-DC Fibra óptica difusa universal E32-CC Fibra óptica difusa coaxial E32-TC Fibra óptica unidirecional (barreira) SENSOR ULTRASSÔNICO E4PA Sensor de alta performance com teach-in encOdeR E6A2-C Encoder incremental miniatura E6B2-C Encoder incremental E6C2-C Encoder incremental universal com eixo robusto E6F-A Encoder absoluto para aplicações agressivas SENSOR FOTOELÉTRICO EF2 Sensor para uso geral EZ SERIE Família com solução completa E3ZM Sensor com corpo especial (AÇO INOX) EJM Sensor com saída a relé e terminação via parafusos ES-VS Sensor de marca EMC Sensor de cor

ACESSÓRIOS PARA SENSORES

SUPORTES Fixação e proteção CONEXÃO Conectores e cabos REFLETORES Espelhos e refletores diversos LENTES Fibras ópticas COMPONENTES INDUSTRIAIS cOnTROLe de TeMPeRATURA E5CSV Controlador de Temperatura Digital E5_N Controlador de Temperatura Digital E5_K Controlador de Processos E5_R Controlador de Temperatura Digital TeMPORiZAdOR H3CR Temporizador analógico multifunção H5CX Temporizador digital multifunção cOnTAdOR H7EC Totalizador Auto Alimentação H7ET Totalizador Auto Alimentação H7ER Tacômetro Auto Alimentação H7CX Contador multifunção H7BX Contador Digital H8PS Posicionador Angular FOnTe de ALiMenTAÇÃO S8VS Potência até 240W, display multifunção e proteções S8VM Potência até 1500W e proteções S8VT Fonte de Alimentação Trifásica.Modelos: 480W e 960W. RELÉ PROGRAMÁVEL ZEN Nano controlador RELÉS INDUSTRAIS ELETROMECÂNICOS MY Relé de potência para soquete G2RS Relé para soquete com espessura reduzida G2RV Relé para soquete com espessura reduzida (6 mm) MK-I/S Relé para soquete circular LY Relé de potência para soquete ESTADO SÓLIDO (SSR) G3R-I Relé para soquete (módulo de entrada) G3R-O Relé para soquete (módulo de saída) GPA Relé com cartucho de potência e dissipador de calor embutido GPB Relé trifásico com cartucho de potência e dissipador embutido GNA Relé de potência compacto

CHAVES FIM DE CURSO

WL Robusta, contato simples e atuador embutido

D4A-N Aplicações pesadas, contatos simples e duplos

81

10

6

AUT

OMAÇÃO

E

CONTROLE

7

AUT

OMAÇÃO

E

CONTROLE

cLP cLP

CP Series CJ Series CS Series

Unidade Controladora CP1L CP1H CJ1M CJ1G CJ1H CS1 CS1D

Características Gerais (*)

Temperatura de Trabalho oC 0 a 55°C 0 a 55°C 0 a 55°C 0 a 55°C 0 a 55°C 0 a 55°C 0 a 55°C

Humidade Relativa Suportável 10% a 90% (sem condensação) 10% a 90% (sem condensação) 10% a 90% (sem condensação) 10% a 90% (sem condensação) 10% a 90% (sem condensação) 10% a 90% (sem condensação) 10% a 90% (sem condensação)

Vida Útil Bateria de Backup Anos 5 5 5 5 5 5 5

Número Máximo de E/S Digitais 160 20 160 - 640 960 - 2560 960 - 2560 960 - 5120 5120

Número Máximo de E/S Analógicas 8 0 20 x 8 pontos 6 x 8 pontos 6 x 8 pontos 80 x 8 pontos ou 80 x 4 pontos 75 x 8 pontos ou 75 x 4 pontos

Número de Entradas Digitais Embutidas (24Vcc) (1) 8-24 24 10 - - -

-Tipo Interrupção 6 8 4 - - -

-Tipo Contagem Rápida 6 4 2 - - -

-Número de Saídas Digitais Embutidas e Modo 6-16 16 6 - - -

-Tipo Saída Rápida 2 4 2 - - -

-Número de Entradas Analógicas Embutidas e Modo - 4 - - - -

-Número de Saídas Analógicas Embutidas e Modo - 2 - - - -

-Tipo de Conexão dos Pontos de E/S Embutidos Conexão a parafuso (bloco removivel) Conexão a parafuso (bloco removivel) Conector MIL (40 pinos) - - -

-Tensão Nominal de Alimentação 100 to 240 VAC (50Hz-60Hz) / 24 VDC 100 to 240 VAC (50Hz-60Hz) / 24 VDC 100 a 240 VAC (50Hz-60Hz) / 24 VDC 100 a 240 VAC (50Hz-60Hz) / 24 VDC 100 a 240 VAC (50Hz-60Hz) / 24 VDC 100 a 240 VAC (50Hz-60Hz) / 24 VDC / 100 VDC 100 a 240 VAC (50Hz-60Hz) / 24 VDC

Range de Alimentação 85 to 264 VAC / 20.4 to 26.4 VDC 85 to 264 VAC / 20.4 to 26.4 VDC 85 a 264 VAC / 19.2 a 28.8 VDC 85 a 264 VAC / 19.2 a 28.8 VDC 85 a 264 VAC / 19.2 a 28.8 VDC 85 a 264 VAC / 19.2 a 28.8 VDC / 85 a 14VDC 85 a 264 VAC / 19.2 a 28.8 VDC

Consumo 50 VA max / 20 W max 50 W max 100 VA max. - 50W max. 100 VA max. - 50W max. 100 VA max. - 50W max. 180 VA máx. / 50W max. 150 VA max. / 40 W max.

Tipo de Conexão dos Cabos de Alimentação Conexão a parafuso Conexão a parafuso Conexão a parafuso Conexão a parafuso Conexão a parafuso Conexão a parafuso Conexão a parafuso

Quantidade máxima de Módulos de Expansão   20 0 40 80 80

Portas de Comunicação Porta periférica, RS-22/RS-422-485 e USB Porta periférica, RS-22/RS-422-485 e USB Porta periférica e serial Porta periférica e serial Porta periférica e serial Porta periférica e serial Porta periférica e serial

Processamento

Tempo de Execussão de um Bit μS 0,55 0,1 0,1 0,04 0,02 0,04 / 0,02 0,02

Memória de Programa Kstep 5-10 20 5 - 10 10 - 60 60 - 250 10 - 250 60 - 250

Memória de Dados Kword 10-2 2 2 64 - 128 128 - 448 64 - 448 128 - 448

Memória Compact Flash Mbyte - - 64 64 64 64 64

Unidades de Expansão

Famílias Suportadas CP1W / CPM1 CP1W / CJ1 / CPM1 CS1 / C200H CS1 / C200H

Suporte a Redes Industriais

Protocolos Ethernet (100 BASE -TX) Ethernet (100 BASE -TX) Ethernet (100 BASE -TX) Ethernet (100 BASE -TX) Ethernet (100 BASE -TX) Ethernet (100 BASE -TX) Controller Link Controller Link Controller Link Controller Link Controller Link Controller Link Comunicação Serial Comunicação Serial Comunicação Serial Comunicação Serial Comunicação Serial Comunicação Serial Comunicação Serial DeviceNet DeviceNet DeviceNet DeviceNet DeviceNet DeviceNet CAN CAN CAN CAN Profibus DP Profibus DP Profibus DP Profibus DP Profibus DP Profibus DP CAN / CANOpen CAN / CANOpen CompoBus/S CompoBus/S CompoBus/S CompoBus/S CompoBus/S CompoBus/S CompoBus/S

Módulos Especiais Leitura de Temperatura Controle de Temperatura Controle de Temperatura Controle de Temperatura Controle de Temperatura Process I/O - CS1W-PXXX Process I/O - CS1W-PXXX I/O Analógicos Protocolo Macro Contagem Rápda Contagem Rápda Contagem Rápda Analog Input - CS1W-AD041 / AD081-V1 Analog Input - CS1W-AD041 / AD081-V1 Unidade de Sensor RFID Entrada de Encoder SSI Entrada de Encoder SSI Entrada de Encoder SSI Analog Output - CS1W-DA041 / DA08V / DA08C Analog Output - CS1W-DA041 / DA08V / DA08C I/O Analógicos Controle de Posição Controle de Posição Controle de Posição Analog I/O - CS1W-MAD44 Analog I/O - CS1W-MAD44 Unidades de Comuniação Protocolo Macro Protocolo Macro Protocolo Macro Position Control - CS1W-NCXXX Position Control - CS1W-NCXXX Unidade de Sensor RFID Unidade de Sensor RFID Unidade de Sensor RFID Motion Control - CS1W-MC221 / MC421 / CS1W-MCH71 Motion Control - CS1W-MC221 / MC421 / CS1W-MCH71 I/O Analógicos I/O Analógicos I/O Analógicos High Speed Counter - CS1W-CT021 / 041 / CS1W-CTS21 High Speed Counter - CS1W-CT021 / 041 / CS1W-CTS21 Customizable Counter CS1W-HCP22 / HCA22 / HIO01 Customizable Counter CS1W-HCP22 / HCA22 / HIO01 RFID Sensor - CS1W-V600-C11 / C12 RFID Sensor - CS1W-V600-C11 / C12 I/O Analógicos I/O Analógicos

Características Baixo Custo Fonte AC ou DC embutida I/O’s embutidos Rápido Processamento Rápido Processamento 2 Portas Seriais Redundância de Alimentação Funções de Controle Avançadas 4 entradas analógicas / 2 saídas analógicas CPU com Ethernet expanções modulares expanções modulares Redundância de CPU Terminais Removíveis Terminais Removíveis expanções modulares pequena dimensão pequena dimensão Redundância de Comunicação Programação via Porta USB Programação via Porta USB pequena dimensão

* Todas as informações contidas neste guia estão sujeitas a alteração sem prévio aviso, sendo o documento atualizado e disponibilidado para acesso. Por se tratar de um guia orientativo, todas as informações estão colocadas de forma Macro. Aconselhamos buscar maiores informações nos manuais dos equipamentos que estão disponíveis em nosso site www.omron.com.br ou entrar em contato com um de nossos representantes. 1 As Entradas Digitais Vcc podem ser conectadas em modo PNP ou NPN, desde que todas as entradas sejam ligadas do mesmo modo.

8

AUT

OMAÇÃO

E

CONTROLE

9

AUT

OMAÇÃO

E

CONTROLE

iHM iHM

NS SERIES NS SERIES NT SERIES

Família NS5 NS8 NS10 NS12 NSH5 NT21 NT11S

Dimensões (L x A x P) - Sem Acessórios mm 195 x 142 x 54 22 x 177 x 48,5 15 x 241 x 48,5 15 x 241 x 48,5 22 x 179 x 70,5 110 x 190 x 58 218 x 11 x 8,2

Diagonal da Tela 5,7” 8,4” 10,4” 12,1” 5,7” 5,2” 4 x 20

Grau de Proteção NEMA 4 / IP65F NEMA 4 / IP65F NEMA 4 / IP65F NEMA 4 / IP65F NEMA 4 / IP65F NEMA 4 / equivalente IP65F NEMA 4

Temperatura de Trabalho oC 0 - 55 0 - 55 0 - 55 0 - 55 0 - 40 0 - 50 0 - 50

Humidade Relativa Suportável 35% a 85% (0 a 40ºC) 35% a 85% (0 a 40ºC) 35% a 85% (0 a 40ºC) 35% a 85% (0 a 40ºC) 35% a 85% (0 a 40ºC)

35% a 60% (40 a 50ºC)” 35% a 60% (40 a 50ºC)” 35% a 60% (40 a 50ºC)” 35% a 60% (40 a 50ºC)” 35% a 85% (0 a 40ºC) 35% a 55% (40 a 50ºC)” 35% a 85%

Vida Útil Bateria de Backup Anos 5 5 5 5 5 5 5

Tipo de Display STN Matriz passiva (Monocromático)

STN Matriz passiva (color) TFT Alta definição TFT Alta definição TFT Alta definição STN Matriz passiva (color) STN Matriz passiva (monocromático) STN Matriz passiva (monocromático)

TFT Alta definição

Vida Útil do Backlight horas 50000 - 75000 40000 50000 50000 75000 50000 50000

Tipo de Interface TouchScreen TouchScreen TouchScreen TouchScreen TouchScreen / Teclado TouchScreen Teclado

Quantidade de Telas Programáveis 999 999 999 999 999 999 250

Memória para Programa 20 MB 60 MB 60 MB 60 MB 20 MB 512KB 2KB

Portas de Comunicação (1x) USB (Impressora) (1x) USB (Impressora) (1x) USB (Impressora) (1x) USB (Impressora) USB (Programação) (2x) Serial RS-232C Serial RS-232C (1x) USB (Programação) (1x) USB (Programação) (1x) USB (Programação) (1x) USB (Programação) Serial RS-232C RS-422 RS-422 (2x) Serial RS-232C (2x) Serial RS-232C (2x) Serial RS-232C (2x) Serial RS-232C (2x) RS-422 (utilizando acessório NS-AL002) Porta de Impressora (1x) Ethernet (Opcional) (1x) Ethernet (Opcional) (1x) Ethernet (Opcional) (1x) Ethernet (Opcional) (utilizando acessório NS-AL001

(2x) RS-485 (2x) RS-485 (2x) RS-485 (2x) RS-485 nas portas RS-232C) (utilizando acessório (utilizando acessório (utilizando acessório (utilizando acessório nas portas RS-232C) nas portas RS-232C) nas portas RS-232C) nas portas RS-232C)

Suporte Multivendor* Mitsubishi Mitsubishi Mitsubishi Mitsubishi Mitsubishi Siemens Siemens Siemens Siemens Siemens Rockwell Rockwell Rockwell Rockwell Rockwell Yaskwa Yaskwa Yaskwa Yaskwa Yaskwa

Consumo 25 W max. 25 W max. 25 W max. 25 W max. 25 W max. 7 W max. Menor que 10 W

Alimentação 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC

Suporte para Vídeo - 2 canais 4 canais 4 canais - -

-Suporte a Protocolo NT Link (1:1, 1:N) NT Link (1:1, 1:N) NT Link (1:1, 1:N) NT Link (1:1, 1:N) NT Link (1:1, 1:N) Host Link Host Link Comunicação Serial Comunicação Serial Comunicação Serial Comunicação Serial NT Link (1:1) NT Link (1:1) Ethernet (Opcional) Ethernet (Opcional) Ethernet (Opcional) Ethernet (Opcional) NT Link (1:N) (alta cvelocidade)

Controller Link (Opcional) Controller Link (Opcional) Controller Link (Opcional) Controller Link (Opcional) * Consultar Suporte Técnico da Omron para relação dos equipamentos suportados

10

AUT

OMAÇÃO

E

CONTROLE

11

AUT

OMAÇÃO

E

CONTROLE

iHM iHM Família NT2S NT3S NT31 NT631 NSJ5 NSJ8 NSJ10

Dimensões (L x A x P) - Sem Acessórios mm 109 x 60 x 28 107 x 107 x 26 77 x 140 x 5 195 x 142 x 54 15 x 250 x 54 195 x 142 x 579 22 x 177 x 7, 15 x 241 x 7,

Diagonal da Tela 2 x 16 4,1 5,7 10,7 5,7 8,4 10,4

Grau de Proteção IP65 IP65 NEMA 4 / equivalente IP65F NEMA 4 / equivalente IP65F NEMA 4 / IP65F NEMA 4 / IP65F NEMA 4 / IP65F

Temperatura de Trabalho oC 0 - 50 0 - 50 0 - 50 0 - 50 0 - 55 0 - 55 0 - 55

Humidade Relativa Suportável 35% a 85% (0 a 40ºC) 35% a 85% (0 a 40ºC) 35% a 85% (0 a 40ºC) 35% a 85% 35% a 85% 35% a 85% (em condensação) 35% a 85% (em condensação) 35% a 60% (40 a 50ºC) 35% a 60% (40 a 50ºC) 35% a 60% (40 a 50ºC)

Vida Útil Bateria de Backup Anos 5 5 5 5 5 5 5

Tipo de Display STN Matriz passiva (Monocromático) STN Matriz passiva (Monocromático) STN Matriz passiva (Monocromático)

STN (monocromático) STN (Monocromático) STN(color) STN(color) STN(color) TFT Alta definição TFT Alta definição TFT (color) TFT (color)

Vida Útil do Backlight horas 50000 50000 25000 0000 50000 - 75000 40000 50000

Tipo de Interface Teclado TouchScreen TouchScreen TouchScreen TouchScreen TouchScreen TouchScreen

Quantidade de Telas Programáveis 250 - 750 65000 max 999 999 999 999 999

Memória para Programa 8KB - 24KB 120KB 512KB 512KB 20 MB 60 MB 60 MB

Portas de Comunicação Serial RS-232C (2x) Serial RS-232C (2x) Serial RS-232C (2x) Serial RS-232C (1x) USB (Impressora) 1x) USB (Impressora) (1x) USB (Impressora) Comunicação com Impressora (1x) RS-422/485 (1x) RS-422/485 (1x) RS-422/485 (1x) USB (Programação) (1x) USB (Programação) (1x) USB (Programação) Porta de impressora Porta de Impressora (2x) Serial RS-232C (2x) Serial RS-232C (2x) Serial RS-232C (1x) Ethernet (Opcional) (1x) Ethernet (Opcional) (1x) Ethernet (Opcional) (2x) RS-485 (2x) RS-485 (2x) RS-485 (utilizando acessório (utilizando acessório (utilizando acessório nas portas RS-232C) nas portas RS-232C) nas portas RS-232C)

Suporte Multivendor* Allen-Bradley Micrologix e SLC500 Allen-Bradley Micrologix e SLC500 Allen-Bradley Micrologix e SLC500 GE Micro GE Fanuc Series GE Fanuc Series

Modicon Modicon Modicon

Keyence KV Series Mitsubishi A e FX Series Mitsubishi A e FX Series Toshiba T Series Siemens S7-00 e S7 400 Siemens S7-00 e S7 400 Koyo 305, 405 e DL205 Series

Consumo 1,5 W 15 W 0 W 0 W max. 0 W max. 0 W max.

Alimentação 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC 24 VDC

Suporte para Vídeo - - - 2 canais 4 canais

Suporte a Protocolo Comunicação Serial Comunicação Serial Host Link Host Link NT Link (1:1, 1:N) NT Link (1:1, 1:N) NT Link (1:1, 1:N) NT Link (1:1) NT Link (1:1) Comunicação Serial Comunicação Serial Comunicação Serial NT Link (1:N) (alta cvelocidade) NT Link (1:N) (alta cvelocidade) Ethernet Ethernet Ethernet DeviceNet DeviceNet Controller Link Controller Link Controller Link * Consultar Suporte Técnico da Omron para relação dos equipamentos suportados

12

AUT

OMAÇÃO

E

CONTROLE

1

AUT

OMAÇÃO

E

CONTROLE

iHM Família NSJ12

Dimensões (L x A x P) - Sem Acessórios mm 15 x 241 x 7,

Diagonal da Tela 12,1

Grau de Proteção NEMA 4 / IP65F

Temperatura de Trabalho oC 0 - 55

Humidade Relativa Suportável 35% a 85% (0 a 40ºC) 35% a 60% (40 a 50ºC)

Vida Útil Bateria de Backup Anos 5

Tipo de Display TFT Alta definição

Vida Útil do Backlight horas 50000

Tipo de Interface TouchScreen

Quantidade de Telas Programáveis 999

Memória para Programa 60 MB

Portas de Comunicação (1x) USB (Impressora) (1x) USB (Programação) (2x) Serial RS-232C (1x) Ethernet (Opcional) (2x) RS-485 (utilizando acessório nas portas RS-232C) Suporte Multivendor* Consumo 0 W max. Alimentação 24 VDC

Suporte para Vídeo 4 canais

Suporte a Protocolo NT Link (1:1, 1:N) Comunicação Serial Ethernet Controller Link * Consultar Suporte Técnico da Omron para relação dos equipamentos suportados Software Softwares Inclusos CPM1A, CPM2A, CP1H, CP1L CJ1M, CJ1G, CJ1H CS1G, CS1H, CS1D Série NS NS31 e NT631 NT2S e NT3S* iHM Programação cLP Software

Pacote CX-ONE Atualização para CXONE - AL01C-EV2 NTSeries Support tool v 4.7 CX-PROGRAMMER JR.

CXONE-AL01C-EV2” somente pela internet NT-ZJCAT1-EVo WS02-CXPC1-EJ-Voo

-CX-Programmer ver.7.0 -CX-Programmer Ver.7.0 NTST CX-PROGRAMMER JR.

-CX-Integrator ver.2.0 -CX-Integrator Ver.2.0 -CX-Simulator ver.1.7 -CX-Simulador Ver.1.70 -CX-Designer ver.2.0 -CX-Designer Ver.2.02 -CX-Motion-NCF ver.1. -CX-Motion Ver.2.25 -CX-Motion-MCH ver.2.0 -CX-Motion-NCF Ver.1.40 -CX-Motion ver.2.2 -CX-Motion-MCH Ver.2.0 -CX-Position ver.2. -CX-Position Ver.2.0 -CX-Protocol ver.1.7 -CX-Protocol Ver.1.70 -CX-Process Tool ver.5.1 -CX-Process Tool Ver.5.12 -Face Plate Auto-Builder -Face Plate Auto-Builder para NS ver..0 para NS Ver..06 -CX-Thermo ver..1 -CX-Thermo Ver..20 -Switch Box Utility ver.1.6 -Switch Box Ver.1.62 -CX-Drive ver.1. -CX-Drive Ver.1.1 -CX-FLnet ver.1.0 -CX-Flnet Ver.1.00 -CX-Server ver. .0 -CX-Server ver. .02 -CX-Profibus Ver.1.01 -CX-Sensor Ver.1.09 -Trajexia Tools Ver.2.0 l l l l l l l l l l SOFTWARES NS SERIES * Software gratuito, consultar suporte técnicos para informações

SELEÇÃO DE PRODUTOS

14

AUT

OMAÇÃO

E

CONTROLE

15

AUT

OMAÇÃO

E

CONTROLE

IOS PARA REDES

Código Caracteristicas Sistema Operacional _{para Run Time} Sistema Operacional _{para Desenvolvedor}

CEView Life Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos 1 Windows CE Windows 2000/NT/XP

Número de Tag’s 150

Lite Interface Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos 1 Windows 2000/NT/XP Windows 2000/NT/XP

Número de Tag’s 150

CEView Standard Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos  Windows CE Windows 2000/NT/XP

Número de Tag’s 1500

Local Interface Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos  Windows 2000/NT/XP Windows 2000/NT/XP

Número de Tag’s 1500

CEView Professional Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos  Windows CE Windows 2000/NT/XP

Número de Tag’s 4000

Operator Worstation Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos 5 Windows 2000/NT/XP Windows 2000/NT/XP

Número de Tag’s 4000

Control Room Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos 8 Windows 2000/NT/XP Windows 2000/NT/XP

Número de Tag’s 64000

Advanced Server Quantidade de Drivers de Sistema Operacional Sistema Operacional

comunicação simultâneos Ilimitado Windows 2000/NT/XP Windows 2000/NT/XP

Número de Tag’s 512000

SCADA

Tipo Descrição

Módulos de I/O de uso geral Módulo DeviceNet de entrada com 16 pontos NPN/PNP

Módulo DeviceNet de saída com 16 saídas NPN/PNP

Unidade DeviceNet de expansão de entrada com 8 pontos NPN/PNP

Unidade DeviceNet de expansão de entrada com 16 pontos NPN/PNP

Unidade DeviceNet de expansão de saída com 8 pontos NPN/PNP

Unidade DeviceNet de expansão de saída com 16 pontos NPN/PNP

Módulos de I/O com comum independente Módulo DeviceNet de entrada com 16 pontos NPN/PNP

Módulo DeviceNet de saída com 16 pontos NPN/PNP

Módulo DeviceNet com 8 pontos de entrada e 8 pontos de saída NPN/PNP

Módulos de I/O com conector tipo MIL Módulo DeviceNet de entrada com 32 pontos NPN/PNP

Módulo DeviceNet de saída com 32 pontos NPN/PNP

Módulo DeviceNet com 16 pontos de entrada e 16 pontos de saída NPN/PNP

Módulos de entrada para conexão de sensores Módulo DeviceNet de entrada com 16 pontos NPN/PNP

Módulo de I/O analógico Módulo DeviceNet de entrada com 4 pontos

Módulo DeviceNet de entrada com alta resolução com 4 pontos

Módulo DeviceNet de saída com 2 pontos

Módulo de entrada para Termopar/Pt 100 Entrada DeviceNet para Termopar com 4 pontos

Entrada DeviceNet para Pt 100 com 4 pontos

Módulo de I/O com grau de proteção Módulo DeviceNet de entrada com 8 pontos NPN/PNP

IP67 e conexão por conector M12 Módulo DeviceNet de entrada com 16 pontos NPN/PNP

Módulo DeviceNet de saída com 8 saídas NPN/PNP

Módulo com engate rápido e detecção Módulo DeviceNet de entrada com 8 pontos NPN/PNP, sem detecção

de fio desconectado por transistor Módulo DeviceNet de entrada com 32 pontos NPN/PNP, sem detecão

Módulo DeviceNet de saída com 32 pontos NPN/PNP, sem detecção

Módulo DeviceNet com 16 pontos de entrada e 16 pontos de saída NPN/PNP, sem detecção

Módulo DeviceNet de entrada com 32 pontos NPN/PNP, com detecão

Módulo DeviceNet de saída com 32 pontos NPN/PNP, com detecção

16

AUT

OMAÇÃO

E

CONTROLE

17

AUT

OMAÇÃO

E

CONTROLE

Tipo Descrição

Unidade de Comunicação Módulo para controle de I/O remotos em Rede DeviceNet

Módulo para controle de I/O remotos em Reede Profibus

Unidades de I/O digitais Módulo de entrada com 4 pontos NPN/PNP

Módulo de saída com 4 pontos NPN/PNP

Módulo de saída com 2 pontos a relé

Unidades e I/O analógicos Módulo de entrada com 2 pontos multi range e 6000pts resolução

Módulo de saída com 2 pontos de tensão e 6000pts resolução

Módulo de saída com 2 pontos de corrente e 6000pts resolução

Unidades especiais Módulo de entrada para encoder (Fases A, B e C), de 100KHz

Unidades de Interface Interface DeviceNet para utilizar mais de 64 unidades de I/O

Interface Profibus para utilizar mais de 64 unidades de I/O

Unidades de temperatura Módulo de entrada para Termopar com 2 pontos

Módulo de entrada para Pt 100 com 2 pontos

Unidades de expansão Unidade de alimentação, para unidades de I/O separados

Unidade de expansão no fim do Rack

Unidade de expansão no Início do Rack

Unidade de End Plate

Cabo Cabo para conexão entre Racks de I/O

IOS PARA REDES

CP1L

Quantidadesde I/O’s Entradas Saídas Alimentação Tipo de saída Capacidade Funções de I/O’s Embutidos Modelo

de Programa

40 24 16 100-240VAC Relé 10 Ksteps CP1L-M40DR-A

24 VDC CP1L-M40DR-D

Transistor NPN CP1L-M40DT-D

Transistor PNP CP1L-M40DT1-D

0 18 12 100-240VAC Relé CP1L-M0DR-A

24 VDC CP1L-M0DR-D

Transistor NPN CP1L-M0DT-D

Transistor PNP 4 entradas rápidas até 100 KHz CP1L-M0DT1-D

20 12 8 100-240VAC Relé 5 Ksteps (se operando com uma fase, CP1L-L20DR-A

operando com duas fases

somente 2 entradas rápidas)

24 VDC 6 entradas de interrupção CP1L-L20DR-D

Transistor NPN 2 saídas rápidas até 100KHz CP1L-L20DT-D

Transistor PNP CP1L-L20DT1-D

14 8 6 100-240VAC Relé 4 entradas rápidas até 100 KHz CP1L-L14DR-A

24 VDC (se operando com uma fase, operando com CP1L-L14DR-D

Transistor NPN duas fases somente 2 entradas rápidas) CP1L-L14DT-D

Transistor PNP 4 entradas de interrupção CP1L-L14DT1-D

2 saídas rápidas até 100 KHz

CP1H

Quantidadesde I/O’s Entradas Saídas Alimentação Tipo de saída Capacidade Funções de I/O’s Embutidos Modelo

de Programa

40 24 16 100-240 VAC Relé 20 Ksteps 4 entradas para encoders (100KHz) CP1H-X40DR-A

8 entradas de interrupção/resposta rápida

24 VDC Transistor NPN 4 entradas para encoders (100KHz) CP1H-X40DT-D

4 saídas pulsadas: 2 x 100KHz e 2 x 0KHz

8 entradas de interrupção/resposta rápida

Transistor PNP CP1H-X40DT1-D

100-240 VAC Relé 4 entradas e 2 saídas analógicas (resolução até 1/12000) CP1H-XA40DR-A

8 entradas de interrupção/resposta rápida

4 entradas para encoders (100KHz)

24 VDC Transistor NPN 4 entradas e 2 saídas analógicas (resolução até 1/12000) CP1H-XA40DT-D

4 entradas para encoders (100KHz)

4 saídas rápidas: 2 x 100KHz e 2 x 0KHz

8 entradas de interrupção/resposta rápida

Transistor PNP CP1H-XA40DT1-D

20 12 8 24 VDC Transistor NPN 4 entradas para encoders: 2 x 1MHz e 2 x 100KHz CP1H-Y20DT-D

4 saídas rápidas: 2 x 100KHz e 2 x 0KHz

2 entradas e 2 saídas line driver

18

AUT

OMAÇÃO

E

CONTROLE

19

AUT

OMAÇÃO

E

CONTROLE

CP1 EXPANSÕES

Tipo de Expansão Entradas Saídas Especificações Modelo

Entradas Digitais 8 - - CP1W-8ED

Saídas Digitais - 8 Saídas à Relé CP1W-8ER

Saídas à Transistor NPN CP1W-8ET

Saídas à Transistor PNP CP1W-8ET1

- 16 Saídas à Relé CP1W-16ER

I/O’s Digitais 12 8 Saídas à Relé CP1W-20EDR1

Saídas à Transistor NPN CP1W-20EDT

Saídas à Transistor PNP CP1W-20EDT1

24 16 Saídas à Relé CP1W-40EDR

Saídas à Transistor NPN CP1W-40EDT

Saídas à Transistor PNP CP1W-40EDT1

I/O’s Analógicos 2 1 Resolução 1/6000 CP1W-MAD11

Entradas Analógicas 4 - Resolução 1/6000 CP1W-AD041

Saídas Analógicas - 4 Resolução 1/6000 CP1W-DA041

Entradas para Sensor de Temperatura 2 - Entrada tipo termopar CP1W-TS001 4 CP1W-TS002 2 Entrada tipo Pt100 ou JPt100 CP1W-TS101 4 CP1W-TS102 Escravo Compobus/S Link de 8 bits de entrada e 8 bits de saída CP1W-SRT21

Módulos especiais de expansão CJ1

Tipo de Módulo Especificações Modelo

Entradas Analógicas 8 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-AD081-V1 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada

(Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/entrada)

4 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-AD041-V1 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada

(Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/entrada)

Saídas Analógicas 8 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V) CJ1W-DA08V Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/saída (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/saída) 8 saídas (4 A 20mA) CJ1W-DA08C Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/saída (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/saída) 4 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-DA041 Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída 2 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-DA021 Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída

I/O’s Analógicos 4 entradas e 2 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-MAD42 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/saída (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/saída) Entradas de Processo 4 entradas: B,J,K,L,R,S,T ; Velocidade Máxima de Conversão: 250ms/4 entradas CJ1W-PTS51 4 entradas: Pt100, JPt100 ; Velocidade Máxima de Conversão: 250ms/4 entradas CJ1W-PTS52 2 entradas: B,E,J,K,L,N,R,S,T,U,W,Re5-26, PL+/-100mV CJ1W-PTS15 Resolução: 1/64000 ; Velocidade de Conversão: 10ms/2 entradas 2 entradas: Pt100, JPt100, Pt50, Ni508.4 CJ1W-PTS16 Resolução: 1/64000 ; Velocidade de Conversão: 10ms/2 entradas 2 entradas: 0 a 1,25V; -1,25 a 1,25V; 0 a 5V; 1 a 5V; -5 a 5V; 0 a 10V; -10 a 10V; +/-10 com range CJ1W-PDC15 selecionável; 0 a 20mA; 4 a 20mA Controle de Temperatura 4 loops de controle, entrada termopar, saída NPN CJ1W-TC001 4 loops de controle, entrada termopar, saída PNP CJ1W-TC002 2 loops de controle, entrada termopar, saída NPN, detecção de queima de resistência CJ1W-TC00 2 loops de controle, entrada termopar, saída PNP, detecção de queima de resistência CJ1W-TC004 4 loops de controle, entrada Pt100 ou JPt100, saída NPN CJ1W-TC101 4 loops de controle, entrada Pt100 ou JPt100, saída PNP CJ1W-TC102 2 loops de controle, entrada Pt100 ou JPt100, saída NPN, detecção de queima de resistência CJ1W-TC10 2 loops de controle, entrada Pt100 ou JPt100, saída PNP, detecção de queima de resistência CJ1W-TC104 Comunicação/Redes Mestre CompoBus/S, 256 pontos de I/O remoto CJ1W-SRM21 Controller Link CJ1W-CLK21-V1 Comunicação Serial; 1 x porta RS-22C e 1 x porta RS422A/485 CJ1W-SCU41-V1 Comunicação Serial; 2 x portas RS-22C CJ1W-SCU21-V1 Ethernet; 100Base-TX CJ1W-ETN21 DeviceNet; até 2000 pontos por Mestre; funciona como mestre e/ou escravo CJ1W-DRM21 Mestre Profibus-DP, 12Mbps, até 1200m de distância, 125 modos, 7168 words de dados de I/O CJ1W-PRM21 Escravo Profibus-DP, até 180 words de entrada e saída CJ1W-PRT21 CP1 ACESSÓRIOS Descrição Modelo Porta RS-22C CP1W-CIF01 Porta RS-422/485 CP1W-CIF11 Cartão de memória para backup CP1W-ME05M Cabo de extensão para conexão de módulos CP1W, 80 cm CP1W-CN811 Adaptador para conexão de módulos CJ1W CP1W-EXT01 Cabo de programação para porta RS-22C C200HS-CN220-EU Bateria CJ1W-BAT01 Plataforma de softwares de programação de CLP, IHM, redes, CXONE-AL01C-EV2 controladores de temperatura,sistemas de posicionamento e sensores CX-Programmer Jr. WS02-CXPC1-EJ-V7.2 CJ1M

Modelo Máx. nº de I/O’s Porta Ethernet Qtd. Máx. de Memória de Memória Velocidade de Funções de I/O’s Embutidos

embutida Módulos programa de dados Processamento

CJ1M-CPU11 160 - 10 5K steps 32K words 0.1 us (instrução LD)

- (não possui

CJ1M-CPU11-ETN Porta Ethernet 9 possibilidade

100Base-TX de expansão) CJ1M-CPU12 20 - 10 10K steps CJ1M-CPU12-ETN Porta Ethernet 9 100Base-TX CJ1M-CPU1 640 - 20* 20K steps CJ1M-CPU1-ETN Porta Ethernet 19* 100Base-TX

CJ1M-CPU21 160 +10 entradas - 10 5K steps 2 entradas rápidas (100 KHz para

e 6 saídas embutidas operação com uma fase ou 50 KHz

CJ1M-CPU22 320 +10 entradas e 10 10K steps para operação diferencial de fase)**

6 saídas embutidas 4 entradas de interrupção

CJ1M-CPU2 640 +10 entradas e 20* 20K steps 2 saídas rápidas até 100 KHz

6 saídas embutidas

* Cada CPU do CJ1 suporta até 10 módulos por rack. Para utilizar até 20 módulos, deve-se ter um rack de expansão utilizando CJ1W-II101 + CJ1W-IC101 + CJ1W-PAoooo + CS1W-CNoo

** Esse valores são para entradas Line-Driver. Para entradas 24VDC eles são 60 KHz e 0 KHz, respectivamente.

CJ1G

Modelo Máx. nº Qtd. Máx. Memória Memória de dados Velocidade de

de I/O’s de Módulos de programa Processamento

CJ1G-CPU45H 1280 40* 60 Ksteps 128Kwords (DM: 32Kwords, 0,04 us

EM:32Kwords X 3 bancos) (instrução LD)

CJ1G-CPU44H 30 Ksteps 64Kwords (DM: 32Kwords,

CJ1G-CPU43H 960 30* 20 Ksteps EM:32Kwords X 1 bancos)

CJ1G-CPU42H 10 Ksteps

* Cada CPU do CJ1 suporta até 10 módulos por rack. Para utilizar até 30 ou 40 módulos, deve-se ter racks de expansão utilizando CJ1W-II101,

20

AUT

OMAÇÃO

E

CONTROLE

21

AUT

OMAÇÃO

E

CONTROLE

CJ1H

Modelo Máx. nº Qtd. Máx. Memória Memória de dados Velocidade de

de I/O’s de Módulos de programa Processamento

CJ1H-CPU67H 2560 40* 250 Ksteps 448Kwords (DM: 32Kwords, 0,02 us

EM:32Kwords X 13 bancos) (instrução LD)

CJ1H-CPU66H 120 Ksteps 256Kwords (DM: 32Kwords,

EM:32Kwords X 7 bancos)

CJ1H-CPU65H 60 Ksteps 128Kwords (DM: 32Kwords,

EM:32Kwords X 3 bancos)

* Cada CPU do CJ1 suporta até 10 módulos por rack. Para utilizar até 40 módulos, deve-se ter racks de expansão utilizando CJ1W-II101, CJ1W-IC101,

CJ1W-PAoooo, CS1W-CNoo.

CJ1 - FONTES

Modelo CJ1W-PA205R CJ1W-PA205C CJ1W-PA202 CJ1W-PD025 CJ1W-PD022

Tensão de alimentação 100 to 240 VAC 24 VDC

Tensão e freqüências 85 to 264 VAC, 47 to 6 Hz 19.2 to 28.8 VDC 21.6 to 26.4 VDC

de operação

Consumo de potência 100VA máx. 50 VA máx. 50 W máx. 5 W máx.

Capacidade de alimentação 5.0 A, 5 VDC 2.8 A, 5 VDC 5.0 A, 5 VDC 2.0 A, 5 VDC

dos módulos 0.8 A, 24 VDC 0.4 A, 24 VDC 0.8 A, 24 VDC 0.4 A, 24 VDC

Total: 25 W max. Total: 14 W max. Total: 25 W max. Total: 19.6 W max.

Saída de RUN Configuração do contato: NA Não possui

Capacidade de chaveamento:

250 VAC, 2A (carga resisitiva);

120 VAC, 0.5A (carga indutiva);

24 VDC, 2A (carga resistiva);

24 V DC, 2 A (carga indutiva).

Display e saída de alarme Não possui Saída coletor aberto e Não possui

display de 7 segmentos CJ1 EXPANSÕES Descrição Modelo Faz a interligação entre o rack principal e o primeiro rack de expansão (utilizado no rack principal) CJ1W-IC101 Utilizado no rack de expansão CJ1W-II101 Cabo para conexão de rack de expansão com rack principal ou outro de expansão 0 cm CS1W-CN1 Cabo para conexão de rack de expansão com principal ou outro de expansão 70 cm CS1W-CN71 Cabo para conexão de rack de expansão com principal ou outro de expansão 2 m CS1W-CN22 Cabo para conexão de rack de expansão com principal ou outro de expansão  m CS1W-CN2 Cabo para conexão de rack de expansão com principal ou outro de expansão 5 m CS1W-CN52 Cabo para conexão de rack de expansão com principal ou outro de expansão 10 m CS1W-CN1 Cabo para conexão de rack de expansão com principal ou outro de expansão 12 m CS1W-CN1-B2 CJ1 MÓDULOS

Tipo de Módulo Especificações Modelo

Entradas Discretas 8 pontos, sinal de 24 VDC até 10mA, bloco terminal à parafusos CJ1W-ID201 16 pontos,sinal de 24 VDC até 7mA, bloco terminal à parafusos CJ1W-ID211 2 pontos,sinal de 24 VDC até 4,1mA, conector Fujitsu CJ1W-ID21 2 pontos, sinal de 24 VDC até 4,1mA, conector MIL CJ1W-ID22 64 pontos, sinal de 24 VDC até 4,1mA, conector Fujitsu CJ1W-ID261 64 pontos, sinal de 24 VDC até 4,1mA, conector MIL CJ1W-ID262 8 pontos, sinal de 100 a 120 VAC até 7mA, bloco terminal à parafusos CJ1W-IA111 16 pontos, sinal de 200 a 240 VAC até 9mA, bloco terminal à parafusos CJ1W-IA201 Saída Discretas 8 pontos, NPN, comuta sinal de 12 a 24 VDC até 2A por ponto ou 8A por unidade, bloco terminal à parafusos CJ1W-OD201 8 pontos, PNP, comuta sinal de 24 VDC até 2A por ponto ou 8A por unidade, tem proteção contra curto e CJ1W-OD202 sobrecarga e alarme de detecção de saída desconectada, bloco terminal à parafusos 8 pontos, NPN, comuta sinal de 12 a 24 VDC até 0,5A por ponto ou 4A por unidade,bloco terminal à parafusos CJ1W-OD20 8 pontos, PNP, comuta sinal de 24 VDC até 0,5A por ponto ou 4A por unidade, tem proteção contra curto e CJ1W-OD204 sobrecarga e alarme de detecção de saída desconectada, bloco terminal à parafusos 16 pontos, NPN, comuta sinal de 12 a 24 VDC até 0,5A por ponto ou 5A por unidade, bloco terminal à parafusos CJ1W-OD211 16 pontos, PNP, comuta sinal de 24 VDC até 0,5A por ponto ou 5A por unidade, tem proteção e alarme CJ1W-OD212 contra curto e sobrecarga, bloco terminal à parafusos 2 pontos, NPN, comuta sinal de 12 a 24 VDC até 0,5A por ponto ou 4A por unidade, conector Fujitsu CJ1W-OD21 2 pontos, PNP, comuta sinal de 24 VDC até 0,5A por ponto ou 4A por unidade, tem proteção e CJ1W-OD22 alarme contra curto e sobrecarga, conector MIL 2 pontos, NPN, comuta sinal de 12 a 24 VDC até 0,5A por ponto ou 4A por unidade, conector MIL CJ1W-OD2 64 pontos, NPN, comuta sinal de 12 a 24 VDC até 0,A por ponto ou 6,4A por unidade, conector Fujitsu CJ1W-OD261 64 pontos, PNP, comuta sinal de 12 a 24 VDC até 0,A por ponto ou 6,4A por unidade, conector MIL CJ1W-OD262 64 pontos, NPN, comuta sinal de 12 a 24 VDC até 0,A por ponto ou 6,4A por unidade, conector MIL CJ1W-OD26 Saída Triac 8 pontos, comuta sinal de 250 VAC em 50/60 Hz até 0,6A por ponto ou 2,4A por unidade, bloco terminal à parafusos CJ1W-OA201 Saída à Relé 8 pontos (independentes), comuta sinal de 250VAC ou 24 VDC até 2A por contato ou 8A por comum, bloco terminal à parafusos CJ1W-OC201 16 pontos, comuta sinal de 250VAC ou 24 VDC até 2A por contato ou 8A por comum, bloco terminal à parafusos CJ1W-OC211 Módulos Discretos Mistos 16 entradas e 16 saídas, entradas 24 VDC até 7mA, saídas NPN, comuta sinal de 12 a 24 VDC até 0,5A CJ1W-MD231 por ponto ou 2A por unidade, conector Fujitsu pequeno 16 entradas e 16 saídas, entradas 24 VDC até 7mA, saídas NPN, comuta sinal de 12 a 24 VDC até 0,5A CJ1W-MD2 por ponto ou 2A por unidade, conector MIL pequeno 16 entradas e 16 saídas,24 VDC até 7mA, PNP, comuta sinal de 24 VDC até 0,5A por ponto ou 4A CJ1W-MD22 por unidade, tem proteção e alarme contra curto e sobrecarga, conector MIL pequeno 2 entradas e 2 saídas, entradas 24 VDC até 4,1mA, saídas NPN, comuta sinal CJ1W-MD261 de 12 a 24 VDC até 0,A por ponto ou 6,4A por unidade, conector Fujitsu 2 entradas e 2 saídas, entradas 24 VDC até 4,1mA,saídas NPN, comuta sinal de CJ1W-MD26 12 a 24 VDC até 0,A por ponto ou 6,4A por unidade, conector MIL Módulo Discreto Mistos TTL 32 entradas e 32 saídas, sinal de 5 VDC até 3,5mA, comuta sinal 5 VDC até 35mA por ponto ou 1,12 A por unidade, conector MIL CJ1W-MD563 Entradas Analógicas 8 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-AD081-V1 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada

(Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/entrada)

4 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-AD041-V1 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada

Saidas Analógicas (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/entrada) CJ1W-DA08V 8 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V) Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/saída (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/saída) 8 saídas (4 A 20mA) Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/saída CJ1W-DA08C (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/saída) 4 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída CJ1W-DA041 2 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída” CJ1W-DA021 I/O’s Analógicos 4 entradas e 2 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CJ1W-MAD42 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/saída (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/saída) CJ1W-PTS51 Entradas de Processo 4 entradas: B,J,K,L,R,S,T ; Velocidade Máxima de Conversão: 250ms/4 entradas CJ1W-PTS51 4 entradas: Pt100, JPt100 ; Velocidade Máxima de Conversão: 250ms/4 entradas CJ1W-PTS52 2 entradas: B,E,J,K,L,N,R,S,T,U,W,Re5-26, PL+/-100mV Resolução: 1/64000 ; Velocidade de Conversão: 10ms/2 entradas CJ1W-PTS15 2 entradas: Pt100, JPt100, Pt50, Ni508.4 Resolução: 1/64000 ; Velocidade de Conversão: 10ms/2 entradas CJ1W-PTS16 2 entradas: 0 a 1,25V; -1,25 a 1,25V; 0 a 5V; 1 a 5V; -5 a 5V; 0 a 10V; -10 a 10V; +/-10 com range selecionável; 0 a 20mA; 4 a 20mA CJ1W-PDC15 Controle de Temperatura 4 loops de controle, entrada termopar, saída NPN CJ1W-TC001 4 loops de controle, entrada termopar, saída PNP CJ1W-TC002 2 loops de controle, entrada termopar, saída NPN, detecção de queima de resistência CJ1W-TC00 2 loops de controle, entrada termopar, saída PNP, detecção de queima de resistência CJ1W-TC004 4 loops de controle, entrada Pt100 ou JPt100, saída NPN CJ1W-TC101 4 loops de controle, entrada Pt100 ou JPt100, saída PNP CJ1W-TC102 2 loops de controle, entrada Pt100 ou JPt100, saída NPN, detecção de queima de resistência CJ1W-TC10 2 loops de controle, entrada Pt100 ou JPt100, saída PNP, detecção de queima de resistência CJ1W-TC104 Entrada para encoder CJ1W-CTS21-E com comunicação SSI 2 entradas para leitura de encoders via comunicação SSI (Synchronos Serial Protocol) Entrada Rápida para Encoder 2 entradas rápidas para até 500 KHz CJ1W-CT021 Controle de Posição Controle de posição de 1 eixo, 500 KHz, 24VDC, coletor aberto, entradas para busca de origem, chaves fim de curso e parada por interrupção CJ1W-NC113 Controle de posição de 1 eixo, 500 KHz, line driver, entradas para busca de origem, chaves fim de curso e parada por interrupção CJ1W-NC133 Controle de posição de 2 eixos, 500 KHz, 24VDC, coletor aberto, entradas para busca de origem, chaves fim de curso e parada por interrupção CJ1W-NC213 Controle de posição de 2 eixos, 500 KHz, line driver, entradas para busca de origem, chaves fim de curso e parada por interrupção CJ1W-NC233 Controle de posição de 4 eixos, 500 KHz, 24VDC, coletor aberto, entradas para busca de origem, chaves fim de curso e parada por interrupção CJ1W-NC413 Controle de posição de 4 eixos, 500 KHz, line driver, entradas para busca de origem, chaves fim de curso e parada por interrupção CJ1W-NC433 Controle de posição de até 16 eixos, via rede MECHATROLINK-II CJ1W-NCF71 Controle de Movimento Controle da movimentação de até 0 eixos, via rede MECHATROLINK-II CJ1W-MCH71 Comunicação/Redes Mestre CompoBus/S, 256 pontos de I/O remoto CJ1W-SRM21 Controller Link CJ1W-CLK21-V1 Comunicação Serial; 1 x porta RS-22C e 1 x porta RS422A/485; criação de protocolo CJ1W-SCU41-V1 Comunicação Serial; 2 x portas RS-22C; diversos protocolos, criação de protocolo CJ1W-SCU21-V1 Ethernet; 100Base-TX CJ1W-ETN21 DeviceNet; até 2000 pontos por Mestre; funciona como mestre e/ou escravo CJ1W-DRM21 CAN-Open CJ1W-CORT21 Mestre Profibus-DP, 12Mbps, até 1200m de distância, 125 modos, 7168 words de dados de I/O CJ1W-PRM21 Escravo Profibus-DP, até 180 words de entrada e saída CJ1W-PRT21

22

AUT

OMAÇÃO

E

CONTROLE

2

AUT

OMAÇÃO

E

CONTROLE

CJ1 ACESSÓRIOS Especificações Modelo Adaptador da porta mini periférica para DB9-pinos CS1W-CN118 Cabo de programação para mini periférica, 2 metros CS1W-CN226 Cabo de programação para mini periférica, 6 metros CS1W-CN626 Cabo de programação para porta DB9-pinos C200HS-CN220-EU Conversor da porta DB9-pinos de RS-22C para RS-422/485 CJ1W-CIF11 Conector MIL para terminal parafusos CJ1M-BRKOUT Cartão de memória 128 MB HMC-EF183 Cartão de memória 512MB HMC-EF583 Adaptador PCMCIA para cartão de memória HMC-AP001 Bateria para CJ1G/CJ1H CPM2A-BAT01 Bateria para CJ1M CJ1W-BAT01 Plataforma de softwares de programação de CLP, IHM, redes, controladores de temperatura,sistemas CXONE-AL01C-EV2 de posicionamento e sensores Antena para programação via Bluetooth PROMI-SD202-OA Conversor Bluetooth para PC Mitsumi-USB-BT CS1G / CS1H Velocidade de Quantidade Máx. de

Modelo Máx. nº de I/O’s Memória de programa Memória de dados

Processamento Racks de Expansão

CS1H-CPU67H 5120 250 Ksteps 448Kwords (DM: 32Kwords,

EM:32Kwords X 13 bancos) 0.02 us (instrução LD) Até 7 Racks

CS1H-CPU66H 120 Ksteps 256Kwords (DM: 32Kwords,

EM:32Kwords X 7 bancos)

CS1H-CPU65H 60 Ksteps 128Kwords (DM: 32Kwords,

EM:32Kwords X 3 bancos)

CS1H-CPU64H 30 Ksteps 64Kwords (DM: 32Kwords,

CS1H-CPU63H 20 Ksteps EM:32Kwords X 1 bancos)

CS1G-CPU45H 60 Ksteps 128Kwords (DM: 32Kwords,

EM:32Kwords X 3 bancos) 0.04 us (instrução LD)

CS1G-CPU44H 1280 30 Ksteps 64Kwords (DM: 32Kwords, Até 3 Racks

CS1G-CPU43H 960 20 Ksteps EM:32Kwords X 1 bancos) Até 2 Racks

CS1G-CPU42H 10 Ksteps CS1G / CS1H Racks Descrição Modelo Rack para 2 módulos de CS1 CS1W-BC022 Rack para 3 módulos de CS1 CS1W-BC032 Rack para 5 módulos de CS1 CS1W-BC052 Rack para 8 módulos de CS1 CS1W-BC082 Rack para 10 módulos de CS1 CS1W-BC102 Rack para 2 módulos de CS1 e/ou C200H CS1W-BC023 Rack para 3 módulos de CS1 e/ou C200H CS1W-BC033 Rack para 5 módulos de CS1 e/ou C200H CS1W-BC053 Rack para 8 módulos de CS1 e/ou C200H CS1W-BC083 Rack para 10 módulos de CS1 e/ou C200H CS1W-BC103

CS1 MÓDULOS / INNER BOARDS

Tipo de Módulo Especificações Modelo

Entradas Discretas 16 pontos, sinal de 24 VDC até 7 mA, bloco terminal à parafusos CS1W-ID211 2 pontos, sinal de 24 VDC até 6 mA, conector CS1W-ID21 64 pontos, sinal de 24 VDC até 6 mA, conector CS1W-ID261 96 pontos, sinal de 24 VDC até 5 mA, conector CS1W-ID291 16 pontos, 100 a 120 VAC/VDC, bloco terminal à parafusos CS1W-IA111 16 pontos, 200 a 240 VAC, bloco terminal à parafusos CS1W-IA211 Saídas Discretas 16 pontos, NPN, comuta sinal de 12 a 24 VDC até 0.5 A por ponto ou 8A por unidade, bloco terminal à parafusos CS1W-OD211 16 pontos, PNP, comuta sinal de 24 VDC até 0.5 A por ponto ou 5A por unidade, proteção contra curto e CS1W-OD212 sobrecarga e alarme de detecção de saída desconectada, bloco terminal à parafusos 2 pontos, NPN, comuta sinal de 12 a 24 VDC até 0.5 A por ponto ou 5A por unidade, conector CS1W-OD21 2 pontos, PNP, comuta sinal de 24 VDC até 0.5 A por ponto ou 5A por unidade, proteção contra curto e CS1W-OD22 sobrecarga e alarme de detecção de saída desconectada, conector 64 pontos, NPN, comuta sinal de 12 a 24 VDC até 0.A por ponto ou 6.4A por unidade, conector CS1W-OD261 64 pontos, PNP, comuta sinal de 24 VDC até 0. A por ponto ou 6.4A por unidade, proteção contra curto e CS1W-OD262 sobrecarga e alarme de detecção de saída desconectada, conector 96 pontos, NPN, comuta sinal de 12 a 24 VDC até 0.1 A por ponto ou 7.2A por unidade, conector CS1W-OD291 96 pontos, PNP, comuta sinal de 12 a 24 VDC até 0.1 A por ponto ou 7.2A por unidade, conector CS1W-OD292 8 pontos, saída à triac, 250 VAC, 1.2A, 50/60 Hz, bloco terminal à parafusos CS1W-OA201 16 pontos, saída à triac, 250 VAC, 0.5A, 50/60 Hz, bloco terminal à parafusos CS1W-OA211 Saída à Relé 8 pontos, independentes, 2A, 250 VAC, bloco terminal à parafusos CS1W-OC201 16 pontos, 2A, 250 VAC, bloco terminal à parafusos CS1W-OC211 Módulos Discretos Mistos 32 entradas e 32 saídas; entrada 24 VDC; saída de 12 a 24VDC, NPN, 0.3A por ponto; conector CS1W-MD261 2 entradas e 2 saídas; entrada 24 VDC; saída 24VDC, PNP, 0.A por ponto, proteção contra curto e CS1W-MD262 sobrecarga e alarme de detecção de saída desconectada; conector 48 entradas e 48 saídas; entrada 24 VDC; saída 12 a 24VDC, NPN, 0.1A por ponto; conector CS1W-MD291 48 entradas e 48 saídas; entrada 24 VDC; saída 12 a 24VDC, PNP, 0.1A por ponto; conector CS1W-MD292 Entradas de Interrupção 16 entradas de interrupção de programa, ON:0.1ms/ OFF:0.5 ms, bloco terminal à parafusos CS1W-INT01 Entrada de Resposta Rápida 16 entradas de reposta rápida de 0.1 ms no mín., bloco terminal à parafusos CS1W-IDP01 Relé de Segurança módulo de segurança com 2 entradas de segurança, saída DPST-NO, 4 entradas de uso geral, bloco terminal à parafusos CS1W-SF200 Entradas Analógicas 4 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CS1W-AD041-V1 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/entrada) 8 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CS1W-AD081-V1 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada (Selecionável Resolução de 1/4000 com velocidade Máxima de Conversão de 1ms/entrada) 16 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CS1W-AD161 Resolução: 1/8000; Velocidade Máxima de Conversão: 250us/entrada

Saídas Analógicas 4 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA) CS1W-DA041 Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída

8 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V) CS1W-DA08V Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída

8 saídas (4 a 20mA) Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída CS1W-DA08C I/O’s Analógicos 4 entradas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V, 4 a 20mA), 4 saídas (1 a 5V, 0 a 5V, 0 a 10V, -10 a 10V) CS1W-MAD44 Resolução: 1/4000; Velocidade Máxima de Conversão: 1ms/saída I/O’s para Processos 4 entradas para termopar isoladas; B, E, J, K, L, N, R, S, T, U, WRe5-26, PL II ou +/-100 mV; resolução:1/64000; precisão: CS1W-PTS11 +/-0.05%; 20 ms/4 entradas 4 entradas isoladas: Pt100(JIS, IEC), JPt100, Pt50, Ni508.4; resolução 1/64000; precisão: +/-0.05%, 20 ms/4 entradas CS1W-PTS12 4 entradas para termopar isoladas; B, J, K, R, S, T, L; modelo econômico; precisão: +/- um dígito; 250 ms/4 entradas CS1W-PTS51 8 entradas para termopar isoladas; B, J, K, R, S, T, L; modelo econômico; precisão: +/- um dígito; 250 ms/4 entradas CS1W-PTS55 4 entradas isoladas; Pt100 (JIS, IEC), Jpt100; modelo econômico; precisão: +/- um dígito; 250 ms/4 entradas CS1W-PTS52 8 entradas isoladas; Pt100 (JIS, IEC), Jpt100; modelo econômico; precisão: +/- um dígito; 250 ms/4 entradas CS1W-PTS56 4 entradas analógicas isoladas; 4 a 20mA, 0 a 20mA, 0 a 10V, +/-10V, 0 a 5V, +/- 5V, 1 a 5V, 0 a 1.25V, +/- 1.25V; resolução: 1/64000; precisão: +/- 0.05%; 20ms/entradas CS1W-PDC11 8 entradas analógicas isoladas; 4 a 20mA, 0 a 20mA, 0 a 10V, +/-10V, 0 a 5V, +/- 5V, 1 a 5V, 0 a 1.25V, +/- 1.25V; CS1W-PDC55 resolução: 1/64000; precisão: +/- 0.05%; 250ms/8 entradas 4 entradas isoladas de pulsos, velocidade máxima de 20000 pulsos / segundo CS1W-PPS01 4 saídas isoladas: 4 a 20mA, 1 a 5V; 100 ms/4 saídas CS1W-PMV01 4 saídas isoladas: 0 a 10V, +/-10V, 0 a 5V, +/-5V, 0 a 1V, +/- 1V; resolução até 1/16000; 40ms/4 saídas CS1W-PMV02 8 entradas para transdutor de potência; +/- 1mA, 0 a 1mA; 200ms/8 entradas CS1W-PTR01 8 entradas isoladas; -100 mA a 100 mA; 200ms/8 pontos CS1W-PTR02 Controle de Processos Cartão para até 2 blocos de controle CS1W-LC001 Inner Board para até 50 blocos de controle CS1W-LCB01 Inner Board para até 500 blocos de controle CS1W-LCB05 Controle de Posição Controle de posição de 1 eixo, 500 KHz, 24VDC, coletor aberto, entradas para busca de origem, CS1W-NC11 chaves fim de curso e parada por interrupção Controle de posição de 1 eixo, 500 KHz, line driver, entradas para busca de origem, chaves fim de curso e parada por interrupção CS1W-NC133 Controle de posição de 2 eixos, 500 KHz, 24VDC, coletor aberto, entradas para busca de origem, CS1W-NC21 chaves fim de curso e parada por interrupção Controle de posição de 2 eixos, 500 KHz, line driver, entradas para busca de origem, chaves fim de curso e parada por interrupção CS1W-NC233 Controle de posição de 4 eixos, 500 KHz, 24VDC, coletor aberto, entradas para busca de origem, CS1W-NC41 chaves fim de curso e parada por interrupção Controle de posição de 4 eixos, 500 KHz, line driver, entradas para busca de origem, chaves fim de curso e parada por interrupção CS1W-NC433 Controle de Movimento Controle de movimentação de 2 eixos via analógica, loop fechado com aceleração/desaceleração CS1W-MC221 trapezoidal ou curva S, programação em linguagem G Controle de movimentação de 4 eixos via analógica, loop fechado com aceleração/desaceleração CS1W-MC421 trapezoidal ou curva S, programação em linguagem G Controle de movimentação de até 0 eixos via rede MECHATROLINK-II CS1W-MCH71 Entrada para encoder com 2 entradas para leitura de encoders via comunicação SSI (Synchronos Serial Protocol) CS1W-CTS21 comunicação SSI Entrada Rápida para Encoder 2 entradas rápidas para até 500 KHz CS1W-CT021 4 entradas rápidas para até 500 KHz CS1W-CT041 Redes / Comunicação Comunincação GP-IB com até 4 equipamentos CS1W-GPI01 Comunicação Serial; 2 x portas RS-22C; diversos protocolos, criação de protocolo CS1W-SCU21 Comunicação Serial; 2 x portas RS-22C; diversos protocolos, criação de protocolo CS1W-SCU21-V1 Comunicação Serial; 1 x porta RS-22C e 1 x porta RS422A/485; diversos protocolos,criação de protocolo CS1W-SCU41-V1 Ethernet; 100Base-TX CS1W-ETN21 Controller Link, via cabo CS1W-CLK12-V1 Controller Link, via fibra ótica (cabo H-PCF) CS1W-CLK21-V1 Controller Link, via fibra ótica (cabo GI) CS1W-CLK52-V1 DeviceNet; até 2000 pontos por Mestre; funciona como mestre e/ou escravo CS1W-DRM21-V1 Mestre Profibus-DP, 12Mbps, até 1200m de distância, 125 modos, 7168 words de dados de I/O CS1W-PRM21

24

AUT

OMAÇÃO

E

CONTROLE

25

AUT

OMAÇÃO

E

CONTROLE

CS1G / CS1H Equipamentos para Expansão de Rack

Especificações Modelo Módulo de controle de I/O, especificado para rack principal, possibilita a expansão de rack até uma distância de 50 m CS1W-IC102* Módulo de interface de I/O, especificado para rack de expansão, possibilita a expansão de rack até uma distância 50 m CS1W-II102* Rack de expansão CS1, para módulos de CS1, 3 slots CS1W-BI032 Rack de expansão CS1, para módulos de CS1, 5 slots CS1W-BI052 Rack de expansão CS1, para módulos de CS1, 8 slots CS1W-BI082 Rack de expansão CS1, para módulos de CS1, 10 slots CS1W-BI102 Rack de expansão CS1, para módulos de CS1 e C200H, 3 slots CS1W-BI033 Rack de expansão CS1, para módulos de CS1 e C200H, 5 slots CS1W-BI053 Rack de expansão CS1, para módulos de CS1 e C200H, 8 slots CS1W-BI083 Rack de expansão CS1, para módulos de CS1 e C200H, 10 slots CS1W-BI103 Rack de expansão C200H, para módulos de C200H, 3 slots C200HW-BI031 Rack de expansão C200H, para módulos de C200H, 5 slots C200HW-BI051 Rack de expansão C200H, para módulos de C200H, 8 slots C200HW-BI081-V1 Rack de expansão C200H, para módulos de C200H, 10 slots C200HW-BI101-V1 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1; 0. m CS1W-CN1 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1; 0.7 m CS1W-CN71 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1; 2 m CS1W-CN22 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1;  m CS1W-CN2 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1; 5 m CS1W-CN52 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1; 10 m CS1W-CN1 Cabo de conexão entre rack principal de CS1 e rack de expansão de CS1, ou entre racks de expansão de CS1; 12 m CS1W-CN1-B2 Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 0.3m CV500-CN312* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 0.6m CV500-CN612* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 1 m CV500-CN122* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 2 m CV500-CN222* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 3 m CV500-CN322* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 5 m CV500-CN522* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 10 m CV500-CN132* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 20 m CV500-CN232* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 30 m CV500-CN332* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 40 m CV500-CN432* Cabo de conexão entre módulo de controle de I/O e módulo de interface de I/O, ou entre módulos de interface de I/O; 50 m CV500-CN532* Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H; 0. m CS1W-CN11 Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H; 0.7 m CS1W-CN711 Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H; 2 m CS1W-CN221 Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H;  m CS1W-CN21 Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H; 5 m CS1W-CN521 Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H; 10 m CS1W-CN11 Cabo de conexão entre rack de principal de CS1 / rack de expansão de CS1 e rack de expansão C200H; 12 m CS1W-CN11-B2 Cabo de conexão entre racks de expansão de C200H; 0. m C200H-CN11 Cabo de conexão entre racks de expansão de C200H; 0.7 m C200H-CN711 Cabo de conexão entre racks de expansão de C200H; 2 m C200H-CN221 Cabo de conexão entre racks de expansão de C200H; 5 m C200H-CN521 Cabo de conexão entre racks de expansão de C200H; 10 m C200H-CN11 * Estes produtos apenas necessitam ser utilizados quando for necessária uma expansão de racks à uma distância superior a 12 m, no caso de uma distância menor as expansões poderão ser feitas através dos próprios racks. Cartões de C200H não podem ser utilizados em expansões de mais que 12 m. CS1G / CS1H Fontes Especificações Modelo 100 a 120 VAC ou 200 a 240 VAC, fornece até 4.6 A em 5 VDC C200HW-PA204 100 a 120 VAC ou 200 a 240 VAC, fornece até 4.6 A em 5 VDC e 0.8 A a 24 VDC C200HW-PA204S 100 a 120 VAC ou 200 a 240 VAC, fornece até 4.6 A em 5 VDC, com saída à relé de indicação de RUN C200HW-PA204R 24 VDC, fornece até 4.6A em 5 VDC C200HW-PD024 100 a 120 VAC ou 200 a 240 VAC, fornece até 9 A em 5 VDC, com saída à relé de indicação de RUN C200HW-PA209R CS1D

Máx. nº Memória de Velocidade de Quantidade Máx. de

Modelo _{de I/O’s programa} Memória de dados _{Processamento Racks de Expansão} Tipo de CPU

CS1D-CPU67H 5120 250 Ksteps 448Kwords (DM: 32Kwords, 0.02 us Até 7 Racks CPU Padrão, permite redundância e “hot

EM:32Kwords X 13 bancos) (instrução LD) swap” de CPU’s, fontes e redes

CS1D-CPU65H 60 Ksteps 128Kwords (DM: 32Kwords, (Ethernet e Controller Link), duas CPU’s por rack

EM:32Kwords X 3 bancos)

CS1D-CPU67S 250 Ksteps 448Kwords (DM: 32Kwords, Permite redundância e “hot swap”

EM:32Kwords X 13 bancos) de fontes e redes (Ethernet e

CS1D-CPU65S 60 Ksteps 128Kwords (DM: 32Kwords, Controller Link), uma CPU por rack

EM:32Kwords X 3 bancos)

CS1D-CPU44S 1280 30 Ksteps 64Kwords (DM: 32Kwords, 0.04 us Até 3 Racks

CS1D-CPU42S 960 10 Ksteps EM:32Kwords X 1 bancos) (instrução LD) Até 2 Racks

CS1D-CPU67P 5120 250 Ksteps 448Kwords (DM: 32Kwords, 0.02 us Até 7 Racks CPU padrão com placa adicional

EM:32Kwords X 13 bancos) (instrução LD) para controle de processos (LBC05D)

CS1D-CPU65P 60 Ksteps 128Kwords (DM: 32Kwords,

EM:32Kwords X 3 bancos) CS1D Racks Descrição Modelo Rack para 5 módulos de CS1, específico para CS1D-CPUooH ou CS1D-CPUooP CS1D-BC052 Rack para 8 módulos de CS1, específico para CS1D-CPUooS CS1D-BC082S Rack para 3 módulos de CS1, específico para CS1D-CPUooH ou CS1D-CPUooP, configuração de duplicidade na expansão de racks CS1D-BC042D CS1D Fontes Especificações Modelo 100 A 240 VAC, fornece até 7 A em 5VDC e 1.A em 26VDC CS1D-PA207R CS1D Módulo Específicos Especificações Modelo Unidade de duplicação CS1W-DPL01 Unidade de duplicação, configuração de duplicidade na expansão de racks CS1W-DPL02D Ethernet; 100Base-TX; específico para redundância de comunicação (apenas para CS1D) CS1D-ETN21D
