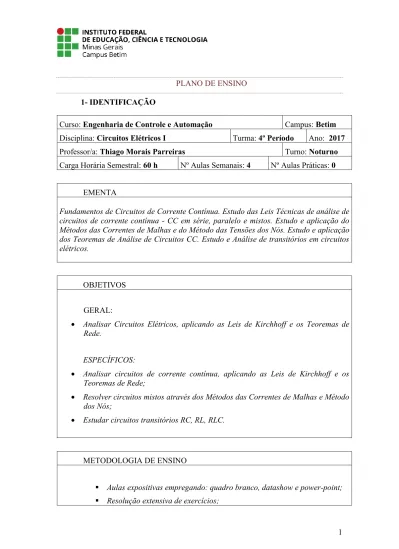

PLANO DE ENSINO 1- IDENTIFICAÇÃO
Curso: Engenharia de Controle e Automação Campus: Betim Disciplina: Circuitos Elétricos I Turma: 4º Período Ano: 2017
Professor/a: Thiago Morais Parreiras Turno: Noturno
Carga Horária Semestral: 60 h Nº Aulas Semanais: 4 Nº Aulas Práticas: 0
EMENTA
Fundamentos de Circuitos de Corrente Contínua. Estudo das Leis Técnicas de análise de circuitos de corrente contínua - CC em série, paralelo e mistos. Estudo e aplicação do Métodos das Correntes de Malhas e do Método das Tensões dos Nós. Estudo e aplicação dos Teoremas de Análise de Circuitos CC. Estudo e Análise de transitórios em circuitos elétricos.
OBJETIVOS
GERAL:
• Analisar Circuitos Elétricos, aplicando as Leis de Kirchhoff e os Teoremas de Rede.
ESPECÍFICOS:
• Analisar circuitos de corrente contínua, aplicando as Leis de Kirchhoff e os Teoremas de Rede;
• Resolver circuitos mistos através dos Métodos das Correntes de Malhas e Método dos Nós;
2 ▪ Simulação Computacional.
ATIVIDADES DISCENTES
Os discentes serão requisitados à:
▪ Assistirem aulas teóricas (em sala de aula);
▪ Resolver exercícios (dentro e fora de sala de aula);
▪ Realizar Simulações Computacionais (fora de sala de aula);
Habilidades e Competências
É esperado dos discentes a concentração e atenção durante as aulas teóricas, capacidade de assimilação do material, de resolução de exercícios e de simulação computacional de circuitos elétricos.
PROCEDIMENTOS DE AVALIAÇÃO
▪ 1ª Prova: 25 pontos ▪ 2ª Prova: 30 pontos ▪ 3ª Prova: 30 pontos
▪ 1ª Lista de Exercícios: 3 pontos ▪ 2ª Lista de Exercícios: 3 pontos ▪ 3ª Lista de Exercícios: 3 pontos
CONTEÚDO PROGRAMÁTICO
UNIDADES SUBUNIDADES CARGA
HORÁRIA
0 Aula introdutória 0.1 Objetivos da disciplina e motivação
0.2 Metodologias de ensino e avaliação 2 h.a. 1 Variáveis de Circuitos 1.1 O Sistema Internacional de Unidades
PROCEDIMENTOS PARA A RECUPERAÇÃO PARALELA
A recuperação paralela se dará em duas formas, uma qualitativa (recuperação de conteúdo) e outra quantitativa (recuperação de Nota).
Os discentes, em especial aqueles com rendimento inferior a 60% nas provas, terão o direito a reforço / recuperação de conteúdo ao longo do semestre nos horários reservados para atendimento pelo docente ou em horários acordados em comum acordo entre as partes. Nesses encontros serão revisados a teoria dos conteúdos onde o discente apresentou pior desempenho através de aulas teóricas e resolução de exercícios.
Será ofertada uma prova substitutiva antes do término do semestre letivo, a qual o aluno poderá optar por fazer desde que se enquadre em pelo menos um dos seguintes requisitos:
• Possua desempenho inferior a 60% ao término do semestre letivo; ou
• Tenha perdido uma das três provas regulares, sem necessidade de justificativa.
A maior nota entre a prova substitutiva e a prova à ser substituída (escolhida pelo aluno quando da realização da prova substitutiva) prevalecerá.
PROCEDIMENTOS PARA EXAME FINAL
Após o término do semestre letivo, em período reservado para tal propósito no calendário acadêmico, será ofertado um exame final com o valor total do semestre para aqueles alunos com rendimento insuficiente para aprovação (< 60%) e com frequência suficiente ( ≥ 75%). A nota final do aluno será a maior entre a nota do semestre e a do exame final, porém limitada a 60 pontos.
4 2.3 Construção de um modelo de circuito
2.4 Leis de Kirchhoff
2.5 Análise de circuitos com fontes dependentes
3 Circuitos Resistivos Simples 3.1 Resistores em série 3.2 Resistores em paralelo
3.3 Circuitos divisores de tensão e de corrente
3.4 Medição de tensão e corrente
3.5 Medição de resistência – a ponte de Wheatstone
3.6 Circuitos equivalentes triângulo-estrela ou pi-tê
10 h.a.
4 Técnicas de Análise de Circuitos 4.1 Introdução ao método das tensões de nó
4.2 O método das tensões de nó e as fontes dependentes
4.3 O método das tensões de nó: alguns casos especiais
4.4 Introdução ao método das correntes de malha
4.5 O método das correntes de malha e fontes dependentes
4.6 O método das correntes de malha: alguns casos especiais
4.7 Transformações de Fonte
4.8 Equivalentes de Thévenin e Norton 4.9 Máxima Transferência de Potência 4.10 Superposição
20 h.a.
5 Resposta de circuitos RL e RC de
primeira ordem 5.1 Indutor e Capacitor 5.2 Solução geral para respostas a um degrau e natural de circuitos de primeira ordem
5.3 Respostas natural e ao degrau de circuitos RL
5.4 Respostas natural e ao degrau de circuitos RC
5.5 Chaveamento sequencial
5.6 Resposta infinitamente crescente
6 Resposta natural e a um degrau
de circuitos RLC 6.1 Introdução à resposta natural de um circuito RLC em paralelo 6.2 Formas da resposta natural de um circuito RLC em paralelo
6.3 Resposta a um degrau de um circuito RLC em paralelo
6.4 Respostas natural e a um degrau de m circuito RLC em série
15 h.a.
BIBLIOGRAFIA BÁSICA
NILSON, James; RIEDEL, Susan. Circuitos elétricos. 8. ed. Rio de Janeiro: LTC, 2008.
BOYLESTAD, Robert L. Introdução à Análise de Circuitos. 12. ed. São Paulo: Pearson, 2012.
NAHVI, Mahmood; EDMINISTER, Joseph A. Circuitos elétricos. 5. ed. Porto Alegre: Bookman, 2014.
BIBLIOGRAFIA COMPLEMENTAR
SADIKU, Matthew N. O; MUSA, Sarhan; ALEXANDER, Charles K. Análise de Circuitos Elétricos com Aplicações. 1. ed. Porto Alegre: AMGH, 2014.
O’MALLEY, John. Análise de Circuitos. 2 ed. Porto Alegre: Bookman, 2014. ALEXANDER, Charles K.; SADIKU, Matthew N. O. Fundamentos de circuitos elétricos. 5. Ed. Porto Alegre: AMGH, 2013.
DORF, Richard; SVOBODA, James. Introdução aos Circuitos Elétricos. 8. Ed. Rio de Janeiro: LTC, 2012.
JOHNSON, David E.; HILBURN, John L.; JOHNSON; Johnny Ray. Fundamentos de análise de circuitos elétricos. 4.ed. Rio de Janeiro: Pearson Prentice Hal, 1994.
6 CRONOGRAMA
Curso: Engenharia de Controle e Automação Campus: Betim
Disciplina: Circuitos Elétricos I Turma: 4º Período Ano: 2017
Professor/a: Thiago Morais Parreiras Turno: Noturno
Carga Horária Semestral: 60 h Nº Aulas Semanais: 4 Nº Aulas Práticas: 0 Nº
semana Nº aula Conteúdo
Metodologia/ Avaliação
Distribuição
de pontos Data: / / 1ª 1 e 2 Introdução à disciplina Expositiva --- 17/08/2017
2ª
3 e 4 Sistema SI, Tensão e Corrente Expositiva --- 21/08/2017 5 e 6 Elemento básico, potência e energia Expositiva --- 24/08/2017 7 e 8 Sábado Letivo (equivalente a 5ª feira) – Fontes de Tensão e Corrente 26/08/2017
3ª
9 e 10 Resistência elétrica (Lei de Ohm) Expositiva --- 28/08/2017 11 e 12 Construção de Modelos de
Circuitos Expositiva --- 31/08/2017 4ª 13 e 14 Leis de Kirchhoff (LCK) Expositiva --- 04/09/2017
5ª
15 e 16 Leis de Kirchhoff (LTK) Expositiva --- 11/09/2017 17 e 18 Análise de circuitos com fontes
dependentes Expositiva --- 14/09/2017 19 e 20 Sábado Letivo (equivalente a 5ª feira) – Provas ACEA (Proficiência) 16/09/2017
6ª
21 e 22 Resistores em série e paralelo Expositiva --- 18/09/2017 23 e 24 Divisores de Tensão e Corrente Expositiva --- 21/09/2017 25 e 26 Sábado Letivo (equivalente a 2ª feira) – Aula de Exercícios 23/09/2017 7ª
27 e 28 1ª Avaliação Prova 25 pontos 25/09/2017
29 e 30 Medição de Tensão, Corrente e Resistência Expositiva --- 28/09/2017
8ª 31 e 32
Circuitos equivalentes
Δ – Y e π – T Expositiva --- 02/10/2017 33 e 34 Método das tensões de nó Expositiva --- 05/10/2017 9ª 35 e 36 Método das tensões de nó: fontes
dependentes e casos especiais Expositiva --- 09/10/2017
10ª
37 e 38 Método das correntes de malha Expositiva --- 16/10/2017 39 e 40 Método das correntes de malha: fontes dependentes e casos
especiais
Expositiva --- 19/10/2017 41 e 42 Sábado Letivo (equivalente a 2ª feira) – Aula de Exercícios 21/10/2017
11ª 43 e 44
Transformações de fonte e Equivalentes de Thévenin e
Norton Expositiva --- 23/10/2017 45 e 46 Semana Nacional da Ciência e Tecnologia 26/10/2017
47 e 48 Sábado Letivo (equivalente a 5ª feira) – Mostra de Trabalhos
Acadêmicos 28/10/2017
12ª 49 e 50 Equivalentes de Thévenin e
Norton Expositiva --- 30/10/2017
13ª
51 e 52 Máxima transferência de potência
e exercícios Expositiva --- 06/11/2017 53 e 54 Superposição e Exercícios Prova 30 pontos 09/11/2017 55 e 56 Sábado Letivo (equivalente a 2ª feira) – Aula de Exercícios 11/11/2017
14ª 57 e 58 2ª Avaliação Prova 30 pontos 13/11/2017
59 e 60 Indutor e Capacitor Expositiva --- 16/11/2017 15ª 61 e 62
Solução geral para respostas a um degrau e natural de circuitos de
primeira ordem
Expositiva --- 23/11/2017
16ª
63 e 64 Resposta a um degrau e natural de
circuitos RC e RL Expositiva --- 27/11/2017 65 e 66 Chaveamento sequencial Expositiva --- 30/11/2017 67 e 68 Sábado Letivo (equivalente a 5ª feira) – Festa da Família 02/12/2017 17ª
69 e 70 Resposta natural de um circuito
RLC em paralelo Expositiva --- 04/12/2017 71 e 72 Formas da resposta natural de um circuito RLC em paralelo Expositiva --- 07/12/2017
18ª
73 e 74 Resposta a um degrau de um circuito RLC em paralelo Expositiva --- 11/12/2017 75 e 76 Respostas natural e a um degrau de um circuito RLC em série Expositiva --- 14/12/2017 77 e 78 Sábado Letivo (equivalente a 2ª feira) – Aula de Exercícios 16/12/2017
19ª 79 e 80 3ª Avaliação Prova 30 pontos 18/12/2017
81 e 82 Avaliação Substitutiva Prova (*) 21/12/2017
EXAME ESPECIAL 15/01/2018
(*) A pontuação da avaliação substitutiva dependerá da pontuação da prova a ser substituída pelo discente que se enquadrar nos critérios estabelecidos.
