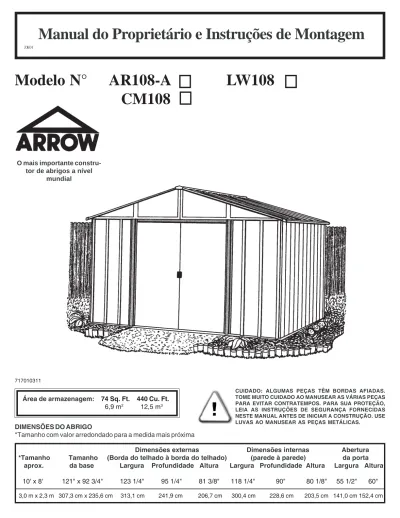

Manual do Proprietário e Instruções de Montagem

ZK01

Modelo N°

AR108-A

LW108

CM108

Dimensões externas Dimensões internas Abertura *Tamanho Tamanho (Borda do telhado à borda do telhado) (parede à parede) da porta aprox. da base Largura Profundidade Altura Largura Profundidade Altura Largura Altura

Área de armazenagem: 74 Sq. Ft. 440 Cu. Ft.

6,9 m2 12,5 m3 DIMENSÕES DO ABRIGO

*Tamanho com valor arredondado para a medida mais próxima

CUIDADO: ALGUMAS PEÇAS TÊM BORDAS AFIADAS. TOME MUITO CUIDADO AO MANUSEAR AS VÁRIAS PEÇAS PARA EVITAR CONTRATEMPOS. PARA SUA PROTEÇÃO, LEIA AS INSTRUÇÕES DE SEGURANÇA FORNECIDAS NESTE MANUAL ANTES DE INICIAR A CONSTRUÇÃO. USE LUVAS AO MANUSEAR AS PEÇAS METÁLICAS.

O mais importante constru-tor de abrigos a nível

mundial

(2)

Manual do Proprietário

Antes de iniciar a construção, verifique as disposições dos códigos locais de construção,

localização e outras exigências. Estude e entenda este manual do proprietário.

Informa-ções importantes e dicas úteis tornarão sua construção mais fácil e mais agradável.

Instruções de Montagem:

Todas as instruções são fornecidas neste manual que

contêm todas as informações apropriadas para o modelo de abrigo. Examine todas as

instruções antes de começar e durante a montagem, siga a sequência dos passos

cuidadosamente para um resultado final perfeito.

Piso e Fixação:

Seu abrigo de armazenamento deve estar bem fixado para evitar danos

causados pelo vento. Uma fundação é necessária para construir um abrigo quadrado e

nivelado. Materiais para fixação e fundação não estão incluídos em seu abrigo.

Reco-mendamos o uso combinado de um Kit Arrow para Estrutura do Piso e um Kit Arrow

para Fixação como um método eficiente para fixar seu abrigo ao solo (disponíveis

através de pedido pelo correio ou em seu revendedor local) ou você pode construir uma

fundação e um sistema de fixação à sua escolha. Suas instruções de montagem

fornecem informações sobre alguns métodos comumente usados para fixar e nivelar um

abrigo de armazenamento.

Peças e Lista de Peças:

Verifique se dispõe de todas as peças necessárias para o

seu abrigo.

•Todos os números de peças podem ser encontrados na própria peça. Todos esses números

(antes de -) devem corresponder aos números da lista de peças.

•Se notar que alguma peça está faltando, inclua o número do modelo de seu abrigo e entre

em contato com:

Arrow Shed, LLC

Customer Service Department

1101 North 4th Street

Breese, Illinois 62230

•Separe o conteúdo das caixas por número de peça enquanto examina a lista de peças. Os

primeiros passos mostram como juntar peças relacionadas para criar subconjuntos maiores que serão usados mais tarde.

•Familiarize-se com as ferragens e dispositivos de fixação para facilitar seu uso durante a

construção. Tudo isso vem acondicionado na caixa. Observe que fixadores extras foram fornecidos para sua comodidade.

ANTES DE COMEÇAR...

(3)

Seleção e Preparação de sua área:

Antes da montagem, você deve escolher o local para

o seu abrigo. O local ideal é uma área nivelada e com boa drenagem.

· Deixe uma área de trabalho suficiente para fácil movimentação das peças que serão posicionadas

durante a montagem. Certifique-se de haver espaço bastante na entrada para as portas e espaço em volta do abrigo para prender os parafusos dos painéis pelo lado de fora.

· Antes de iniciar os primeiros passos na montagem de suas peças a fundação deverá estar construída

e um sistema de fixação deve estar pronto para ser usado.

Observe o Tempo:

Certifique-se de que o dia escolhido para construção do seu abrigo

esteja seco e tranquilo. Não tente montar seu abrigo em um dia com muito vento. Tenha

cuidado com solos molhados ou lamacentos.

Equipe de Trabalho:

Sempre que possível, duas ou mais pessoas devem trabalhar

juntas para montagem de seu abrigo. Uma pessoa pode posicionar peças ou painéis

enquanto a outra pode segurar os dispositivos de fixação e as ferramentas.

Ferramentas e Materiais:

A seguir algumas ferramentas e materiais básicos que você

precisará para a construção do seu abrigo. Decida qual o método de fixação e o tipo de fundação que deseja usar a fim de formar uma lista completa dos materiais que serão necessários.

PLANEJE COM ANTECEDÊNCIA…

RR03new

Obrigatório

·Óculos de Proteção

·Chave de Fenda Phillips N° 2

(com ponta dura magnética) Nota: Uma parafusadeira elétrica ou uma furadeira com velocidade variá-vel com acessório Philips na ponta pode acelerar a montagem em até 40%. Obrigatório · Luvas de Trabalho · Escada de abrir · Estilete/Tesoura · Alicate · Nível de Pedreiro · Fita métrica

Opcionais para ganhar tempo: · Chave fixa/Chave de porca · Furadeira elétrica / sem fio

· Esquadro

· Barbante (para demarcar a área) Preparação da Fundação: · Martelo e Pregos · Pá · Serra Manual/Serra Eléctrica

(4)

Precauções de segurança devem ser seguidas durante toda a construção do seu abrigo.

•Cuidados devem ser tomados ao manusear

as várias peças do seu abrigo já que algumas contêm bordas afiadas. Por favor, use luvas de trabalho, protetor ocular e mangas compridas ao montar ou executar qualquer manutenção em seu abrigo.

•Tenha cuidado com as ferramentas usadas na

montagem deste abrigo. Familiarize com a operação de todas as ferramentas elétricas.

•Nunca concentre todo seu peso sobre o

telhado do abrigo. Ao usar uma escada de abrir certifique-se de que ela esteja totalmente aberta e nivelada ao solo antes de subir.

•Mantenha crianças e animais afastados da

área de trabalho para evitar distrações ou a ocorrência de acidentes.

•Não tente montar o abrigo se estiver faltando

alguma peça, já que um abrigo parcialmente montado pode ser seriamente avariado por ventos leves.

•Não tente montar o abrigo em um dia com muito

vento, pois os grandes painéis agem como uma “vela de barco”, podendo ser carregados pelo vento tornando a construção difícil e insegura.

PRIMEIRO A SEGURANÇA....

borda afiada RR04new borda segura borda segura borda afiada

(5)

Acabamento:

Para um acabamento duradouro limpe e encere periodicamente a

superfície externa. Retoque os arranhões na sua unidade assim que os perceber. Limpe

imediatamente a área com uma escova de aço; lave a área e aplique uma tinta de retoque

de acordo com a recomendação do fabricante.

Telhado:

Mantenha o telhado livre de folhas e de neve usando uma escova de cabo

longo e pêlo macio. Grande quantidade de neve no telhado pode danificar o abrigo

tornando-o um local inseguro. Nos países onde há neve existem Kits de Reforço de

Telhado para a maioria dos abrigos Arrow para maior proteção contra o acúmulo de neve.

Portas:

Mantenha sempre limpos os trilhos da porta e retire os resíduos que possam

impedir um deslizar suave. Lubrifique o trilho da porta uma vez por ano com polidor de

móveis ou spray de silicone. Mantenha as portas fechadas e travadas para evitar danos

causados pelo vento.

Prendedores:

Utilize todas as arruelas fornecidas para proteger contra a infiltração

da chuva e para proteger o metal contra arranhões dos parafusos. Verifique

regular-mente o seu abrigo à procura de parafusos e porcas soltas e reaperte, se necessário.

Umidade:

Uma folha de plástico (barreira de vapor) colocada sob toda a área do piso,

com uma boa ventilação, reduzirá a condensação.

Outras dicas....

Lave com água e sabão as marcas de tinta das peças dos painéis revestidos.

A impermeabilização com silicone pode ser utilizada como vedação para água em todo o abrigo.

Não armazene materiais químicos para piscina no seu abrigo. Combustíveis e

produtos corrosivos devem ser armazenados em recipientes herméticos

devi-damente aprovados.

Guarde este Manual do Proprietário e Instruções de Montagem para consulta

futura.

CUIDADOS e MANUTENÇÃO...

(6)

A base para o seu abrigo

Base

ZK07ctr

OPÇÃO 1: KIT ARROW PARA ESTRUTURA DO PISO:

(Solicite n° FB109-A)

A Arrow tem a melhor base para o seu abrigo neste simples kit. Ele sustenta os itens armazenados acima do solo. Este kit deverá ser utilizado de uma das seguintes maneiras: A. Para suportar plataformas de compensado. B. Para ser preenchido com areia.

Recomendamos o uso combinado de: 1. Um KIT ARROW PARA ESTRUTURA DO PISO e 2. Um KIT ARROW PARA FIXAÇÃO como

um método eficaz para prender o abrigo ao solo.

Reserve 1 a 2 horas para a construção.

OPÇÃO 2: Plataforma de madeira

Se você decidir construir sua própria base, assegure-se de selecionar os materiais apropriados. Estes são os materiais recomendados para a sua base:

• Madeira tratada à pressão com 38 mm x 89 mm (2" x 4") • Compensado para uso externo de 15,5 mm(5/8") -1220 mm x 2440 mm (4' x 8') NOTA: A madeira tratada a pressão não deve ser usada nos pontos onde fique em contato com seu abrigo de armazenamento. As propriedades da madeira tratada a pressão irão acelerar o processo de corrosão.

Se a madeira tratada a pressão entrar em contato com seu abrigo para armazenamento sua garantia será anulada.

• Pregos galvanizados 10 e 4 penny • Blocos de concreto (opcional)

A plataforma deverá estar nivelada e plana (livre de ressaltos, valetas etc.) para proporcionar um bom suporte para o abrigo. Os materiais necessári-os podem ser obtidnecessári-os no seu depósito de madeira local.

Para construir a base siga as instruções e o diagrama. Construa a estrutura (usando pregos galvanizados 10 penny) Meça seções de 40,6 cm/61,0 cm (16"/24")para construir a estrutura interna (veja o diagrama)

Prenda o compensado à estrutura (usando pregos galvanizados 4 penny) Reserve de 6 a 7 horas para a construção.

OPÇÃO 3: LAJE DE CONCRETO

A laje deverá ter pelo menos 10,2 cm (4") de espessura. Ela deverá estar nivelada e plana para proporcionar um bom suporte para a estrutura. Estes são os materiais recomendados para a sua base:

• Quatro tábuas de 19 mm x 89 mm (1" x 4") (que serão removidas depois que o concreto tiver endurecido)

• Concreto • Folha de plástico de 0,15 mm de espessura

• Recomendamos para um concreto de resistência adequada o uso de uma mistura de:

• 1 parte de cimento • 3 partes de cascalho pequeno

• 2 partes e meia de areia limpa

16"/24" 40,6 cm/61,0 cm

FRENTE (PORTA)

Prepare o Local/Construa a Fundação

1. Cave um quadrado de 15,2 cm (6") de profundidade no solo (remova a relva).

2. Preencha até 10,2 cm (4") do quadrado com cascalho bem compactado.

3. Cubra o cascalho com uma folha de plástico de 0,15 mm.

4. Construa uma estrutura de madeira usando quatro tábuas de 19 mm x 89 mm (1" x 4")

5. Despeje concreto para preencher o buraco e a estrutura até a espessura de 10,2 cm (4") de concreto. Certifique-se de que a superfície esteja nivelada.

Reserve de 3 a 5 horas para a construção e uma semana para que o concreto endureça completamente.

Nota: A Plataforma/Laje deverá estender-se 1,4 cm (9/16") além da estrutura do piso em todos os quatro lados. Sele este 1,4 cm (9/16") de madeira com cimen-to para telhado (não incluído), ou coloque uma inclina-ção nos 1,4 cm (9/16") de concreto ao despejá-lo, para um bom escoamento da água.

Nota: Dimensões da laje concluída com a madeira removida. FRENTE (PORTA) 121" 307,3 cm 92 3/4" 235,6 cm 92 3/4" 235,6 cm 121" 307,3 cm

(7)

É importante que toda a estrutura do piso seja fixada depois que o abrigo for levantado. A seguir as formas recomendadas de fixação.

Kit Arrow para fixação: (Modelo n° AK4 ou 60298) Recomendado para uso com qualquer base sugerida.

Contém: 4 Chumbadores com Cabos, braçadeiras

e instruções de instalação.

Fixação do abrigo

FIXAÇÃO

RR08new ctr

Kit Arrow para fixação: (Modelo n° AK100 ou 68383) Recomendado para uso com base de concreto. Contém: Reforços de canto, grampos de perímetro, ferragens, broca para concreto de 1/4" e instruções de instalação.

Fixação no concreto:

1. Para laje de concreto despejado ou sapata de alicerce ou blocos para pátio:

Parafusos angulados de 6 mm x 51 mm (1/4" x 2"). 2. Para fixação em pilar de concreto despejado após a construção do abrigo: Parafusos angulados de 6 mm x 152 mm (1/4" x 6").

Fixação em madeira/caibro:

Use parafusos para madeira de 6 mm (1/4"). As estruturas possuem furos de 6 mm (1/4") de diâme-tro para fixação adequada.

1. 2.

1. 2.

SOBRE AS VIGAS E DENTRO DO SOLO

(8)

Retire das embalagens de parafusos e guarde para o

último passo.

6228

Suporte do Trilho (2)

66382

Guia Inferior da Porta (4)

66769 Carretilha da Porta (4) 66183 Tampa de Acabamento do Telhado (2 direitas e 2 esquerdas)

FERRAGENS

ZK09ctr 67545 Fita de Vedação (1) 65103 (169) Porca sextavada n° 8 - 32 65004 (338) n° 8A x 5/16" (8 mm) Parafuso 65923 (169) n° 8 -32 x 3/8" (10 mm) Parafuso 65900A (8) n° 10B x 1/2" (13 mm) Parafuso preto

(Embalado com os Parafusos)

66045 Maçaneta (2) 66646 Arruela (373) (10 folhas de 40 ) 65109 (4) n° 8-32 Porca de Acabamento (Embalado com os Parafusos)

67468

Tampa do Cume (2) (com logotipo da Arrow)

(9)

Montagem N° da Peça Descrição da Peça Quant. Lista de

por n° chave na caixa Verificação

1 3719 Testa da maçaneta da porta 2

2 7332 Painel de parede (lateral) 4 3 9373 Painel de parede frontal 2 4 9365 Viga em “U” da parede frontal 2 5 5986 Cantoneira da parede traseira 2

6 8576 Frontão direito 2

7 8577 Frontão esquerdo 2

8 10497 Braço horizontal da porta 4

9 6278 Braço vertical da porta 2

10 6403 Junta do trilho da porta 1

11 9366 Trilho da porta 2

12 6515 Painel de parede 6

13 7743 Painel de telhado 2

14 9009 Suporte do frontão 2

15 10475 Porta direita e esquerdqa 2

16 7571 Painel de telhado 4

17 9369 Batente da porta 2

18 9917 Viga em “U” da parede traseira 2 19 8578 Painel direito do telhado 2 20 8579 Painel esquerdo do telhado 2

21 8485 Acabamento do telhado do lado esquerdo 2

22 8840 Tampa da cumeeira 1

23 10470 Viga do telhado 8

24 8836 Acabamento do telhado do lado direito 2

25 9922 Viga em “U” da parede lateral 4 26 8841 Cantoneira da parede lateral 4

27 8486 Tampa da cumeeira 1

28 8934 Rampa 1

29 9367 Estrutura do piso frontal 2 30 8936 Estrutura do piso traseiro 2 31 8937 Estrutura do piso lateral 4

32 8470 Painel de canto 4

33 6635 Suporte da viga do telhado 4

34 9204 Braço da viga do telhado 2

LISTA DE PEÇAS

(10)

Montagem por nº chave

ZK11ctr 19 16 13 20 21 22 27 23 23 33 32 32 32 32 2 2 12 2 2 12 12 12 12 12 26 26 26 26 3 3 4 4 11 11 10 17 17 31 9 9 15 1 1 15 8 8 28 29 29 31 31 31 30 25 25 5 5 18 18 30 25 25 8 8 24 21 33 7 24 23 23 23 23 23 16 23 16 19 20 33 33 14 14 34 34 6 6 7 13 16

(11)

A estrutura de piso frontal é compos-ta de três peças. As estruturas de piso lateral e do piso traseiro são compostas de duas peças. Os furos nessas peças estarão alinhados quando as peças estiverem posicionadas com a sobreposição correta. As ilustrações abaixo mos-tram o comprimento total adequado para as estruturas laterais, traseira e frontal. Proceda como segue:

1

Coloque as estruturas do piso

frontal como mostrado. Centralize a rampa com os furos de drenagem

voltados para fora, na parte superior das duas estruturas do piso frontal. Junte as estruturas colocando oito parafusos.

2

Sobreponha as estruturas do

piso lateral e as estruturas do piso traseiro como mostrado. Os furos

nessas peças estarão alinhados quando as peças estiverem posicionadas com a sobreposição correta. Veja na estrutura abaixo o comprimento total adequado das estruturas do piso lateral e traseiro. Junte as estruturas colocando quatro/ cinco parafusos em cada estrutura, como abaixo.

3

Confira novamente o comprimento

de cada estrutura e separe essas peças para usar mais tarde.

Passo 1

ZK12 ctr

Peças necessárias para

Montagem da estrutura do piso

● ● ● ● ● 8934 Rampa (1) ● ● ● ●

● 9367 Estrutura do piso frontal (2)

● ● ●

● 8936 Estrutura do piso traseiro (2)

● ● ●

● 8937 Estrutura do piso lateral (4)

PASSO

1

FUROS DE DRENAGEM PARA FORA

Estrutura do piso lateral

91 1/8" 231,5 cm

2

PASSO PASSO 9367 8934 9367 8936 8937 9367 8934 9367 8937 8937 8936 8936 91 1/8" 231,5 cm 91 1/8" 231,5 cm 119 3/8" 303,2 cm Conjunto da Estrutura do Piso Frontal 119 3/8" 303,2 cm

Estrutura do piso traseiro

119 3/8" 303,2 cm

(12)

As peças da estrutura principal refor-çam as paredes. Essas peças serão depois instaladas no centro, na bor-da superior bor-das paredes laterais e na parede traseira. Proceda como se-gue:

1

Sobreponha as cantoneiras da

parede traseira conforme mostrado

na figura e prenda as duas peças com um parafuso no furo central (os três furos se alinharão).

2

Sobreponha as cantoneiras da

parede lateral conforme mostrado

na figura. Prenda-as com um

parafuso no furo central de cada

unidade.

3

Sobreponha a cantoneira da

parede traseira como mostrado na

figura e prenda-as com um parafuso

no furo central.

4

Sobreponha as cantoneiras da

parede lateral conforme mostrado

na figura. Prenda-as com um

parafuso no furo central de cada

unidade.

5

Confira novamente o comprimento de cada estrutura e separa essas peças para usar mais tarde.

1

2

3

4

5

Viga em “U” da parede traseira

Passo 2

ZK13ctr

Peças necessárias para

Conjuntos de estruturas

● ●● ●

● 5986 Cantoneira da parede traseira (2)

●● ●

● 9917 Viga em “U” da parede traseira (2)

●● ●

● 9922 Viga em “U” da parede lateral (4)

● ● ●

● 8841 Cantoneira da parede lateral (4)

PASSO PASSO PASSO PASSO PASSO (6) 118 1/8" 300,0 cm 9917 9917 9922

Cantoneiras das paredes laterais 89 7/8" 228,3 cm

9922

Cantoneira da parede traseira 118 1/8" 300,0 cm

5986 5986

8841 8841

Cantoneiras das paredes laterais 89 7/8" 228,3 cm

Vigas em “U” das paredes laterais 89 7/8" 228,3 cm

Cantoneiras das paredes laterais

89 7/8" 228,3 cm Viga em “U” da parede traseira

118 1/8" 300,0 cm

Cantoneira da parede traseira 118 1/8" 300,0 cm

(13)

As vigas do telhado juntam os dois frontões e suportam os painéis do

telhado. A viga principal do telhado

é composta de quatro peças sobre-postas pelo centro. Os conjuntos das vigas do telhado direita e esquerda são compostos de duas peças. Dica: Essas peças se fixam por pres-são, assim será preciso pressionar com força para que se encaixem.

1

Coloque a extremidade de uma

viga de telhado dentro de uma segunda viga de telhado, de modo que os seis furos de cada peça fiquem alinhados. Faça quatro conjuntos de vigas de telhado repetindo esse procedimento. Não coloque os

parafusos ainda.

2

Pegue duas vigas de telhado que

foram pressionadas uma contra a outra e junte-as como mostrado para formar o conjunto principal da viga do telhado. Mantenha o conjunto reunido e aperte com 14 parafusos. Construa somente um Conjunto de viga duplas.

3

Prenda as outras duas vigas

pressionadas uma contra a outra com oito parafusos para criar os conjuntos de viga do telhado esquerdo e direito.

4

Confira novamente o comprimento

de cada uma e separe essas peças

1

Construa um conjunto de viga de telhado duplo para o cume do telhado

2

3

Passo 3

ZK14ctr

Peças necessárias para

Conjunto da viga do telhado

PASSO PASSO PASSO VISÃO FINAL DA MONTAGEM ● ●● ● ● 10470 Viga do telhado (8) 10470 Viga do telhado 91 7/8" 233,4 cm 10470 10470 10470 10470 10470 91 7/8" 233,4 cm (30)

(14)

NOTA:

Junta do trilho da porta (peça pintada)

66769

3

4

VISTA DA EXTREMIDADE

1

9366

2

6403 9366 Aba maior para cima Aba menor para baixo 9366 9366 6403 66769 118 1/8" 300,0 cm O conjunto do trilho da porta suporta

as portas deslizantes e reforça a pa-rede frontal. Ele é composto de três peças.

1

Usando a junta do trilho da porta, (pintada), junte as peças do trilho da

porta (galvanizado) extremidade

com extremidade, como mostrado.

2

Coloque quatro parafusos

somente na parte inferior.

Dica: Os furos no lado superior do

conjunto do trilho da porta têm o objetivo de prender o frontão à parte superior da parede frontal em um passo posterior.

3

Posicione as carretilhas da porta sobre as abas dos trilhos, a partir da extremidade do conjunto do trilho da porta, como mostrado abaixo.

4

Separe esta peça para usar mais tarde. 118 1/8" 300,0 cm 118 1/8" 300,0 cm

Passo 4

ZL15ctr

Peças necessárias para

Conjunto do trilho da porta

PASSO PASSO PASSO PASSO ● ● ● ●

● 6403 Junção do trilho da porta (1) ● ● ● ● ● 9366 Trilho da porta (2) (4)

(15)

● ● ● ●

● Conjunto da estrutura do piso (1)

● ● ● ●

● Conjunto do piso lateral (2)

● ● ● ●

● Conjunto do piso traseiro (1)

A estrutura do piso deve ser quadrada e

1

Monte os quatro cantos da estrutura do piso usando dois parafusos em cada canto, como mostrado. Nos can-tos frontais, aperte os parafusos a partir do lado inferior com as porcas por cima.

2

Meça a estrutura do piso na diago-nal. Quando as medidas das diagonais estiverem iguais, a estrutura do piso estará correta.

NOTA

Se estiver usando uma plataforma de madeira ou bloco de concreto

não aperte ainda as estruturas do piso sobre a base. Você fixará

o abrigo quando ele estiver montado.

1

TRASEIRO DIREITO Nível FRON-TAL DIREITO

2

Quando as medidas diagonais estiverem iguais a estrutura do piso estará correta.

FRENTE

Passo 5

ZK16ctr

Peças necessárias para

Estrutura do piso

PASSO PASSO 8937 8936 8937 9367 (8) (2)

(16)

1

Posicione um painel de canto no canto da estrutura, como mostrado. A parte mais larga de cada painel de canto deve ser colocada ao longo da lateral do abrigo em todos os quatro cantos. Prenda o painel de canto à estrutura do piso com uma parafusos. Apóie o painel de canto sobre uma escada de abrir até que um painel de parede tenha sido fixado.

2

Prenda os painéis da parede

fron-tal nos painéis de canto frontais, como

mostrado. Haverá um pequeno espaço entre o painel da parede frontal e a rampa.

3

Prenda os painéis de parede nos painéis de canto traseiros, como mostrado.

NOTA

Tenha o cuidado de instalar o painel correto em cada posição,

como mostrado

4

Confira novamente os números das

peças dos painéis de parede antes de

● ● ● ● ● 6515 Painel de parede (2) ● ● ● ●

● 9373 Painel de parede frontal (2) ● ● ● ● ● 8470 Painel de canto (4) NOTA

O restante da montagem do abrigo exige muitas horas e mais de uma pessoa. Não

prossiga além deste ponto se não tiver tempo para concluir a montagem no mesmo dia. Um abrigo montado parcial-mente pode ser severaparcial-mente danificado

por ventos leves.

Cada parafuso da parede, com ou sem

porca, requer uma arruela.

1

TRASEIRA

FRENTE

Os painéis assentam na estrutura, como mostra-do

LATERAL VISÃO DE CIMA

Lado estreito Lado largo

3

2

4

Arruela Friso por baixo

LATERAL

CORRETO INCORRETO

Passo 6

ZK17ctr

Peças necessárias para

Cantos

PASSO PASSO PASSO PASSO 6515 9373 9373 8470 8470 9373 8470 8470 6515 8470 8470 9373 6515 6515 8470 8470 (26) (4)

(17)

As peças da estrutura principal dão rigidez às paredes laterais e forne-cem uma superfície para prender os frontões que suportam o telhado.

1

Prenda o conjunto de cantoneira

da parede traseira na parte superior

interna da parede traseira utilizando parafusos.

2

Prenda o conjunto da viga em

“U” da parede traseira no meio da

parede traseira utilizando parafusos.

3

Prenda as cantoneira das

paredes laterais na parte superior

interna dos painéis laterais utilizando parafusos. As cantoneiras das paredes laterais devem se sobrepor à cantoneira da parede traseira nos cantos.

4

Prenda os conjuntos das vigas

em “U” das paredes laterais no

meio dos painéis laterais utilizando parafusos. Prenda as sobreposições nos cantos traseiros com parafusos.

5

Prenda o conjunto do trilho da

porta (furos para cima) na parte

su-perior dos painéis da parede dianteira utilizando parafusos. Veja a figura.

NOTA

As cantoneiras da parede atrás dos painéis frontais das paredes

● ● ● ●

● Conjunto do trilho da porta (1)

● ● ●

● Conjunto da cantoneira da parede traseira (1)

● ● ●

● Conjuntos das cantoneiras das paredes laterais (2)

● ● ●

● Conjunto da viga em “U” da parede traseira (1)

● ● ●

● Conjuntos das vigas em “U” das paredes laterais (2)

3

5

Passo 7

ZK18ctr

Peças necessárias para

Estruturas

1

As cantoneiras das paredes devem estar voltadas para o interior do abrigo PASSO 9366 9922 8841 9917 5986 (30) (2)

4

2

Aba maior para cima Abertura voltada para dentro Aba menor para baixo

Conjunto do trilho da porta

PASSO

PASSO

PASSO

(18)

● ● ● ● ● 7332 Painel de parede (4) ● ● ● ● ● 6515 Painel de parede (4)

Os painéis de parede possuem duas larguras. Cada painel de parede pos-sui um friso de um lado. O friso deve ser encaixado no friso do painel se-guinte.

1

Separe todos os painéis de

parede e coloque-os ao longo do

abrigo.

2

Certifique-se de ter colocado os painéis corretos em cada posição. Faça isso sobrepondo os painéis e verificando se os furos estão alinhados aos furos da estrutura.

3

Prenda os painéis de parede na parte superior e inferior com parafusos.

4

Prenda o centro de cada painel de parede à viga em “U” da parede com parafusos. Prenda os frisos sobrepostos como anteriormente.

5

Depois que tiver fixado todos os painéis nas posições corretas, o abrigo terá essa aparência.

3

5

4

2

1

Passo 8

ZK19ctr

Peças necessárias para

Painéis das paredes

Use parafusos e porcas através da sobreposição da cantoneira da parede na parte superior do pai-nel nas laterais e na parte traseira. Detalhe mostrando o centro do painel aparafusado à viga em “U” da parede Os painéis assentam na

estrutura, como mostrado

Friso inferior Parafusos e porcas não atravessam a viga em “U” na parte sobreposta rafusos e porcas não atravessam a viga em “U” na parte sobrepos-ta PASSO PASSO PASSO PASSO PASSO 7332 7332 6515 7332 73326515 6515 6515 (112) (17)

(19)

● ●● ● ● 9369 Batente da porta (2) ● ●● ●

● 9365 Viga em “U” da parede frontal (2)

Os batentes da porta reforçam a abertura da porta e proporcionam um acabamento atraente. Siga es-ses passos para os dois batentes.

1

Prenda as vigas em “U” da

parede frontal na sua posição

en-tre a exen-tremidade da viga em “U” da parede lateral e o painel de canto, usando os parafusos. Não coloque neste momento um parafuso no furo na extremidade atrás da abertura da porta.

2

Prenda o batente da porta no painel frontal com dois parafusos, porcas e porcas de acabamento, como mostrado.

3

Prenda o centro do batente da porta ao painel de parede frontal e à viga em “U” usando dois parafusos.

4

Prenda a parte superior do batente da porta ao trilho da porta usando dois parafusos. Repita a operação com a base na estrutura.

Repita os passos 2 a 4 para o ba-tente oposto da porta.

Porca de acabamento Porca hexagonal 9369 FRENTE VISÃO DE CIMA Trilho da porta 9369 Viga em “U” da parede frontal

Viga em “U” da parede frontal Corte transversal Visão de cima (2) parafusos INTERIOR DO ABRIGO 9365 FRENTE Parafuso

3

2

1

Passo 9

ZL20ctr

Peças necessárias para

Viga em “U” frontal/

Batente da porta

PASSO PASSO PASSO PASSO VISÃO DE CIMA Trilho da porta VISÃO DE CIMA Porca de acabamento Parafuso Parafuso Parafuso Parafuso (18) (4)

(20)

Os frontões ficam sobre a parede frontal e traseira para suportar as vigas do telhado.

NOTA

Os frontões vêm embalados encaixados um no outro e podem ser confundidos como

uma única peça. Separe-os cuidadosamente antes de

prosseguir.

1

Prenda os quatro suportes da

viga de telhado aos frontões com

dois parafusos, arruelas e porcas.

NOTA

O conjunto da aba do braço deve ficar voltado para o centro do

frontão

1

Passo 10

ZK21ctr

Peças necessárias para

Conjunto dos frontões

PASSO

FRENTE

● ●● ●● 8576 Frontão direito (2) ● ●● ●● 8577 Frontão esquerdo (2) ● ●●

● 6635 Suporte da Viga do Telhado (4)

8576

8577

6635

Suportes da viga do telhado

(8)

(21)

Passo

11

ZK22ctr ● ● ● ●

● Conjuntos do frontão esquerdo (2)

● ● ● ●

● Conjuntos do frontão direito (2)

● ● ● ● ● 9009 Braço do Frontão (2)

3

6228 Suportes do trilho

1

Frontão

2

9009 Braço do frontão (32) (5)

Peças necessárias para

Frontões/Braços

1

Suspenda e prenda um frontão

direito e esquerdo, sob a cantoneira no canto, ao trilho da porta utilizando parafusos.

Dica: No frontão traseiro use um

pa-rafuso e uma porca na sobreposição da cantoneira da parede traseira. No frontão da frente, deixe sem montar os 2 parafusos mais próximos do centro da aba do frontão.

2

Junte os frontões esquerdo e

direito com um braço do frontão

usando somente um parafuso no segundo furo a partir da base. Repita os Passos 1 e 2 para o lado oposto do abrigo.

3

Prenda os suportes do trilho no

conjunto do frontão da frente, como mostrado.

PASSO

PASSO PASSO

(22)

Peças necessárias para

Viga do telhado/Braços

● ● ● ●

Viga principal do telhado (1)

● ● ● ●

● Viga única do telhado (2)

● ● ● ●

● 9204 Braço da Viga do Telhado (2)

2

Braço da viga do telhado 9204

5

7

4

3

1

67545 Fita de vedação (16)

Passo 12

ZK23ctr

Estenda as duas metades das vigas do telhado

Conjunto único da viga do telhado

Conjunto principal da viga do telhado

1

Passe a fita adesiva de vedação

em volta das duas bordas reunidas dos frontões esquerdo e direito. Ver diagrama. Corte a fita adesiva no comprimento necessário.

2

Estenda as duas metades da viga

principal do telhado e prenda a viga

do telhado no braço do frontão da frente.

3

Prenda a outra extremidade da

viga principal do telhado no braço do frontão traseiro.

4

Prenda as vigas restantes do

telhado, com pequenos furos na

parte superior, como mostrado, usan-do porcas e parafusos.

5

Prenda um braço da viga do

te-lhado na viga principal do tete-lhado,

atrás do frontão da frente, colocando a aba na extremidade do braço, en-tre as vigas do teto. Alinhe a aba com o segundo furo e prenda o braço com uma porca e um parafuso.

6

Prenda a extremidade inferior do

braço da viga do telhado no suporte

do trilho com um parafuso e uma

porca.

7

Prenda um braço da viga do

te-lhado entre o frontão traseiro e a

viga do telhado no primeiro furo, como mostrado. Braço da viga do telhado 9204 PASSO PASSO PASSO PASSO PASSO PASSO PASSO

(23)

● ● ● ● ● 8578 Painel direito do telhado (1)

A instalação dos painéis do telhado é facilitada com o uso de uma esca-da de abrir. Instale primeiro os pai-néis do telhado no canto traseiro di-reito do abrigo. Cada parafuso do telhado, com ou sem porca, requer uma arruela.

1

Separe os painéis do telhado

pe-los números. Observe a sequência e a posição que precisam ser instala-dos.

2

Posicione o painel direito do

te-lhado no canto traseiro direito e

pren-da no frontão com seis parafusos e porcas e nas vigas do telhado utili-zando dois parafusos. Não aperte ainda a extremidade inferior do pai-nel na cantoneira da parede lateral.

Dica: Instale os fixadores na ordem

indicada no diagrama.

FRENTE

Frontão

2

1

FRENTE

8578 Painel direito do telhado

1 2 3 4 5 6 7 8579 7571 7571 8578 8579 7571 7571 8578 8 6 2 4 1 5 7 3 7743 7743 10 9 8 (2) (6)

Peças necessárias para

Painel direito do telhado

Passo 13

ZK24ctr PASSO PASSO Porca Arruela Parafuso NOTA

Meça novamente as diagonais do abrigo e faça os ajustes necessá-rios para assegurar-se de que o abrigo esteja em ângulo reto. Isto fará com que os painéis do telha-do assentem melhor e os furos

(24)

1

Instale um painel esquerdo do

telhado no canto traseiro esquerdo e

no canto frontal direito do telhado. Instale um painel direito do telhado no canto frontal esquerdo do telhado.

2

Corte quatro tiras pequenas de 2"

(5,1 cm) de fita adesiva de vedação, e deixe separado. Cubra a junta no cume com fita adesiva de vedação. Desenrole a fita e pressione-a para baixo sobre a abertura da cumeeira enquanto instala cada painel do te-lhado. Não corte a fita ainda.

3

Instale 2 painéis estreitos e 2

painéis largos na sequência e

posi-ções mostradas na página anterior. Não aperte ainda a extremidade infe-rior dos painéis nas cantoneiras da parede lateral. Continue colando a fita de vedação na abertura da cumeeira.

NOTA

O friso estreito do painel do telhado é sobreposto pelo friso largo do painel adjacente, onde possível.

● ●●

● 8578 Painel direito do telhado (1)

● ●●

● 8579 Painel esquerdo do telhado (2)

● ●● ●● 7571 Painel do telhado (2) ● ●● ●● 7743 Painel do telhado (2)

Não aparafuse ainda Parafusos da viga do telhado

3

8579 Painel esquerdo do telhado 7743 Painel do telhado 8578 Painel direito do telhado

Rolo de fita adesiva de vedação

FRENTE

1

2

Passo

14

ZK25ctr Fixe na sobreposição com parafusos (38) (22) NOTA

Se os furos da viga do telhado não ficarem alinhados com os furos do painel do telhado,

desloque o abrigo da esquerda para direita. Se isso não resolver, o seu abrigo pode estar desnivelado. Calce os cantos até que os furos

se alinhem.

7571 Painel do telhado 7571 Painel do telhado

7743 Painel do telhado

Peças necessárias para

Conjunto do telhado

PASSO PASSO PASSO Fixe na sobreposição com parafusos Parafusos da viga do telhado

(25)

● ● ● ● ● 8840 Tampa da cumeeira (1) ● ● ● ● ● 7571 Painel do telhado (2) ● ● ● ● ● 8486 Tampa de cumeeira (1)

1

Instale a primeira tampa da

cumeeira sobre a seção acabada do

telhado, usando parafusos e porcas. Prenda as sobreposições do painel do telhado não usadas para a tampa da cumeeira. Cubra a cabeça do parafuso com um pedaço da fita ade-siva de vedação de 2" (5,1 cm). Não prenda ainda as extremidades da tampa da cumeeira.

2

Instale a segunda tampa da

cumeeira se sobrepondo à primeira

tampa da cumeeira, enquanto insta-la os painéis estreitos do telhado restantes. Continue a colar a fita de vedação na cumeeira.

3

Aperte a extremidade inferior dos

painéis nas cantoneiras da parede lateral usando parafusos e arruelas. Use parafusos e porcas através das sobreposições da cantoneira da pa-rede na parte inferior do painel.

1

8840 Tiras

2

7571 8486

Corte a fita adesiva de vedação e dobre para

baixo

7571

Passo

15

ZK26ctr

(40) (16)

Peças necessárias para

Tampas da cumeeira e Painéis

PASSO PASSO

(26)

1

Prenda o acabamento lateral

di-reito e esquerdo do telhado na

ex-tremidade inferior dos painéis do te-lhado, em cada lado do abrigo, usan-do parafusos em cada sobreposição do painel.

NOTA

Um único parafuso prende ambas as peças de acabamento na

sobreposição.

2

Com o seu polegar e indicador, dobre o flanco inferior do perfil de acabamento lateral do telhado do canto para dentro, o suficiente para que as tampas dos perfis de acaba-mento direito e esquerdo se encai-xem nos cantos direito e esquerdo.

3

Prenda as tampas do acabamento do telhado no acabamento lateral utilizando um parafuso.

4

Prenda ao mesmo tempo as abas

do painel do telhado, as tampas do

cume e as tampas da cumeeira

usan-do porcas e parafusos. ● ● ● ● ● 8485 Acabamento do telhado esquerdo (2) ● ● ● ● ● 8836 Acabamento do telhado direito (2)

4

Tampa do cume

3

2

Tampa do acabamento do telhado

1

8485 Acabamento do telhado 8836 8485 8836

Passo

16

ZK27ctr (8) (4) (4)

Peças necessárias para

Acabamento do telhado

PASSO PASSO PASSO PASSO Coloque o flanco para dentro para que se ajuste dentro da tampa de

acabamento do telhado

(27)

Os passos desta página mostram como montar a porta direita. Você executará exatamente os mesmos procedimentos para a porta esquer-da. Cada parafuso e porca da porta requerem uma arruela.

Proceda como segue:

1

Prenda o testa da maçaneta da porta e a maçaneta na porta com 1 parafuso, conforme mostrado. Não

aperte o parafuso ainda.

2

Mova o testa da maçaneta da porta

para cima até o furo no centro da porta e insira um parafuso.

3

Mantenha o braço vertical da porta contra o centro da superfície interior da porta e gire o parafuso para manter no lugar o braço vertical da porta e o

testa da maçaneta da porta. Prenda à

porta acima e abaixo da conexão cen-tral usando 2 parafusos.

4

Coloque um segundo parafuso na maçaneta da porta e aperte ambos os parafusos.

5

Coloque o braço horizontal da

porta sobre as bordas superior e

infe-rior e aperte com 1 parafuso no centro.

6

Prenda as guias e parafusos

inferiores da porta, como mostrado.

5

4

3

66382 66382 10497 371966045 VISTA DA EXTREMI-DADE: Braço horizontal da porta Porta Arruela 6278 6278 3719 10475 Porta esquerda 66045 66045 3719

1

2

10497 10497 10497 66382 66382 6278

Passo 17

ZL28ctr

Peças necessárias para

Conjunto da porta

PASSO ● ●●

● 3719 Testa da maçaneta da porta (2)

● ●●

● 10475 Porta direita e esquerda (2)

●●

● 10497 Braço horizontal da porta (4)

●●

● 6278 Braço vertical da porta (2)

10475 Porta direita PASSO PASSO PASSO PASSO (4) (6) (12)

(28)

● ●● ●

● Conjunto da porta direita (1)

●● ●

● Conjunto da porta esquerda (1)

1

Pelo lado de dentro do abrigo coloque a parte inferior do conjunto da porta direita (à sua esquerda quando está dentro do abrigo), atrás do batente da porta dentro do trilho da estrutura frontal.

2

Posicione a parte superior da porta de modo que os furos na porta se alinhem com os furos das carretilhas da porta.

3

Prenda a porta às carretilhas da porta utilizando dois parafusos n° 10B x 1/2" (13 mm).

NOTA

Os furos nas carretilhas da porta permitem que você ajuste a porta. Coloque a porta nos furos do meio.

4

Repita os passos de 1 a 3 para a porta esquerda.

Guarde este Manual do Proprietário e as Instruções de Montagem para consulta futura.

2

Braço horizontal da porta

1

Frontão

3

#10Bx1/2" (13 mm) Parafuso Carretilha da porta Furos de ajuste Os furos de ajuste permitem que as portas

sejam fechadas uniformemente em seu

comprimento

Porta

direita

4

Conjunto da Estrutura do Piso Frontal Trilho da porta

Carretilha da porta

Porta

Passo 18

ZL29ctr

Peças necessárias para

Instalação e Regulagem da Porta

PASSO PASSO PASSO Porta esquerda PASSO (8)

(29)

Fixação

Fixe seu abrigo nesse momento.

Estrutura do piso

Se você tiver adquirido um Kit de Estrutura do Piso você precisará fazer a instalação primeiro.

Fixação e estrutura do piso

(30)

ZL31

A ferrugem é o processo natural de oxidação que ocorre quando um metal desprotegido é exposto à umidade. As áreas de problema incluem furos de parafusos, bordas não acaba-das, ou onde ocorrem arranhões e cortes na camada protetora durante a montagem, manuseio ou uso normal. A identificação destas áreas com problemas normais de oxidação e algumas precauções simples de proteção contra a ferrugem podem ajudar a impe-dir que a ferrugem se desenvolva ou detê-la assim que aparecer.

1. Evite riscar ou cortar a superfície de revestimento, interna e externa.

2. Utilize todas as arruelas fornecidas. Além de ajudar a proteger contra a infiltração de chuva, as arruelas impedem que o metal seja arranhado pelos parafusos.

3. Mantenha o telhado, o perímetro da base e os trilhos das portas livres de detritos e folhas que possam se acumular e reter a umidade.. Eles podem causar um dano duplo, uma vez que libertam ácidos quando se deterioram.

4. Conserte os arranhões e cortes e qualquer área de ferrugem visível o mais rápido possível. Certifique-se de que a superfí-cie esteja livre de umidade, óleo, sujeira ou limo e aplique uma camada uniforme de tinta de retoque de alta qualidade.

Referências

Documentos relacionados

13 De modo geral, pode-se observar que o setor de linha branca enfrenta constantemente a sazonalidade do mercado, que é motivado por diversas datas

dispõe sobre a organização e o funcionamento da Câmara, a ser mantida por esta ORDEM, resolve dar ciência aos Advogados, que estejam devidamente registrados e

O trabalho de Ziul já teve destaque na mídia nacional diversas vezes, a exemplo da revista ‘Guitar Player’ brasileira (junho de 2010), a revista virtual GuitarLoad (janeiro de 2011),

A infecção leva a formas sintomáticas em até 70% dos infectados, sendo suas formas clínicas, nos pacientes sintomáticos, divididas em três fases: aguda ou febril, com duração de

Faz-se saber que, perante este Instituto Superior Técnico da Universidade de Lisboa (abreviadamente designado Instituto) e pelo prazo de 10 dias úteis a contar

5.1 A prova de Economia será formada por 10 (dez) questões, sendo 5 (cinco) questões de Microeconomia e 5 (cinco) questões de Macroeconomia, compostas de 5 (cinco) itens com

O grau das alterações no óleo de soja variaram principalmente em função de características dos produtos empanados congelados e da reposição ou não de óleo durante o

No adensamento manual, a primeira camada deve ser atravessada em toda a sua espessura, quando adensada com a haste, evitando-se golpear a base do molde. Os golpes devem
