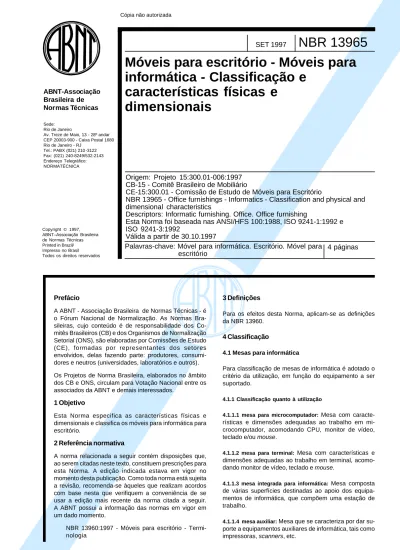

Móveis para escritório - Móveis para
informática - Classificação e
características físicas e
dimensionais
NBR 13965
SET 1997
Prefácio
A ABNT - Associação Brasileira de Normas Técnicas - é o Fórum Nacional de Normalização. As Normas Bra-sileiras, cujo conteúdo é de responsabilidade dos Co-mitês Brasileiros (CB) e dos Organismos de Normalização Setorial (ONS), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas fazendo parte: produtores, consumi-dores e neutros (universidades, laboratórios e outros). Os Projetos de Norma Brasileira, elaborados no âmbito dos CB e ONS, circulam para Votação Nacional entre os associados da ABNT e demais interessados.
1 Objetivo
Esta Norma especifica as características físicas e dimensionais e classifica os móveis para informática para escritório.
2 Referência normativa
A norma relacionada a seguir contém disposições que, ao serem citadas neste texto, constituem prescrições para esta Norma. A edição indicada estava em vigor no momento desta publicação. Como toda norma está sujeita a revisão, recomenda-se àqueles que realizam acordos com base nesta que verifiquem a conveniência de se usar a edição mais recente da norma citada a seguir. A ABNT possui a informação das normas em vigor em um dado momento.
NBR 13960:1997 - Móveis para escritório - Termi-nologia
3 Definições
Para os efeitos desta Norma, aplicam-se as definições da NBR 13960.
4 Classificação
4.1 Mesas para informática
Para classificação de mesas de informática é adotado o critério da utilização, em função do equipamento a ser suportado.
4.1.1 Classificação quanto à utilização
4.1.1.1 mesa para microcomputador: Mesa com caracte-rísticas e dimensões adequadas ao trabalho em mi-crocomputador, acomodando CPU, monitor de vídeo, teclado e/ou mouse.
4.1.1.2 mesa para terminal: Mesa com características e dimensões adequadas ao trabalho em terminal, acomo-dando monitor de vídeo, teclado e mouse.
4.1.1.3 mesa integrada para informática: Mesa composta de várias superfícies destinadas ao apoio dos equipa-mentos de informática, que compõem uma estação de trabalho.
4.1.1.4 mesa auxiliar: Mesa que se caracteriza por dar su-porte a equipamentos auxiliares de informática, tais como impressoras, scanners, etc.
Origem: Projeto 15:300.01-006:1997
CB-15 - Comitê Brasileiro de Mobiliário
CE-15:300.01 - Comissão de Estudo de Móveis para Escritório
NBR 13965 - Office furnishings - Informatics - Classification and physical and
dimensional characteristics
Descriptors: Informatic furnishing. Office. Office furnishing
Esta Norma foi baseada nas ANSI/HFS 100:1988, ISO 9241-1:1992 e
ISO 9241-3:1992
Válida a partir de 30.10.1997
Palavras-chave: Móvel para informática. Escritório. Móvel para
escritório
4 páginas
2
NBR 13965:1997
4.1.1.5 gabinete para informática: Mobiliário semelhante à mesa integrada, porém com portas e fechamentos lateral e posterior.
4.2 Acessórios para informática
Para classificação dos acessórios de informática é ado-tado o critério da utilização.
4.2.1 apóia-pés: Acessório para apoio dos pés do usuário em altura e ângulo que favoreçam a postura adequada ao trabalho informatizado.
4.2.2 apóia-punhos: Acessório acoplável à borda de con-tato do usuário em mesas de informática, para apoio dos punhos em condições adequadas ao trabalho informa-tizado.
4.2.3 passagem de fiação: Elemento de suporte e/ou passagem de cabos em geral, com saídas para ligação com terminais e redes.
4.2.4 suporte para disquetes: Acessório com dimensões e características adequadas ao arquivamento de disquetes.
4.2.5 suporte para fitas: Acessório com dimensões e características adequadas ao arquivamento de fitas magnéticas.
4.2.6 suporte para formulário contínuo: Apoio para papel formulário contínuo, utilizado em mesas para impressoras matriciais.
4.2.7 suporte para monitor: Acessório acoplável às mesas para informática, constituído de superfície de apoio para monitor de vídeo, podendo ser fixo ou possuir mecanismos de regulagem e deslocamento.
4.2.8 suporte para texto: Acessório acoplável às mesas para informática, constituído por uma haste móvel com um prendedor de papel na extremidade.
4.2.9 Abafador de ruído: Acessório utilizado em impres-soras matriciais com a finalidade de reduzir o ruído gerado por esses equipamentos.
5 Requisitos
5.1 Dimensões
5.1.1 Apresentação das medidas
As medidas do mobiliário para informática devem ser apresentadas pelos fornecedores em milímetros, na seguinte seqüência:
l (largura) x p (profundidade) x h (altura)
5.1.2 Descrições e procedimentos de medição
5.1.2.1 Mesa para microcomputador e terminal (ver figuras 1 e 2)
5.1.2.1.1 altura do tampo da mesa - h: Distância vertical medida do piso à face superior do tampo, podendo ser:
a) hm - altura do tampo para monitor; b) ht - altura do tampo para teclado.
5.1.2.1.2 largura do tampo da mesa - l: Distância horizontal
medida entre as bordas laterais do tampo, podendo ser: a) lm - largura do tampo para monitor;
b) lt - largura do tampo para teclado.
5.1.2.1.3 profundidade do tampo da mesa - p: Distância horizontal medida entre as bordas frontal e posterior do tampo, podendo ser:
a) pm - profundidade do tampo para monitor; b) pt - profundidade do tampo para teclado.
5.1.2.1.4 distância para a visualização do monitor - d:
Distância horizontal medida do centro do monitor à linha vertical tangente ao olho do usuário. Esta distância de-pende, além das características do mobiliário, da postura do usuário e das características do monitor de vídeo.
5.1.2.1.5 altura livre para os joelhos - a: Distância vertical medida do piso à face inferior do tampo da mesa ou do tampo ou suporte do teclado, que deve permitir a acomodação das pernas do usuário.
5.1.2.1.6 profundidade livre para os joelhos - b: Distância horizontal, medida transversalmente à mesa a partir da borda de contato com o usuário, que deve permitir a acomodação das pernas deste.
5.1.2.1.7 profundidade livre para os pés - c: Distância horizontal, medida transversalmente à mesa a partir da borda de contato com o usuário, que deve permitir a acomodação dos pés deste.
5.1.2.1.8 largura livre para as pernas - e: Distância ho-rizontal, medida longitudinalmente à mesa, que deve per-mitir a acomodação das pernas do usuário.
5.1.2.1.9 raio da borda de contato com o usuário - r: Aquele que define a concordância entre as superfícies superior e inferior do tampo com a borda de contato com o usuário (ver figura 3).
5.1.3 Variáveis e valores
Para a definição das dimensões da mesa para microcom-putador e terminal, foram consideradas as dimensões de equipamentos usuais de informática: microcomutador composto por CPU, monitor 14", teclado e mouse. Equipa-mentos de uso específico, como estações gráficas, possuem dimensões maiores e, portanto, necessitam de mobiliário com características compatíveis.
5.1.3.1 Dimensões gerais de mesa para microcomputador e terminal
As dimensões de mesa para microcomputador e terminal devem estar de acordo com a tabela 1.
NBR 13965:1997
3
Figura 1 - Dimensões gerais de mesa para microcomputador e terminal (vista lateral)
Figura 2 - Dimensões gerais de mesa para microcomputador e terminal (vista frontal)
Figura 3 - Raio da borda de contato com o usuário
4
NBR 13965:1997
Tabela 1 - Dimensões gerais de mesa para microcomputador e terminal Dimensões em milímetros
Código Variável Valor
Mínimo Máximo
hm Altura do tampo para monitor (ver nota) 640 980
ht Altura do tampo ou suporte para teclado (ver nota) 640 750
I Largura do tampo 780
-It Largura do tampo para teclado 500
-p Profundidade do tampo da mesa 750
-pm Profundidade do tampo para monitor 460
-pt Profundidade do tampo para teclado 220
-d Distância para visualização do monitor 450
-a Altura livre para os joelhos (ver nota) 560 660
b Profundidade livre para os joelhos 450
-c Profundidade livre para os pés 570
-e Largura livre para as pernas 600
-r Raio da borda de contato com o usuário 2,5
-NOTA - As alturas hm, ht e a, apresentadas na tabela, referem-se a mesas com tampos reguláveis. Os intervalos de regulagem poderão ser excedidos pelo fabricante, desde que os valores mínimo e máximo estejam incluídos na faixa de regulagem. Para mesas com tampo fixo, as alturas dos tampos hm e ht devem estar entre 720 mm e 750 mm e a altura livre mínima para as pernas deve ser de 660 mm.
