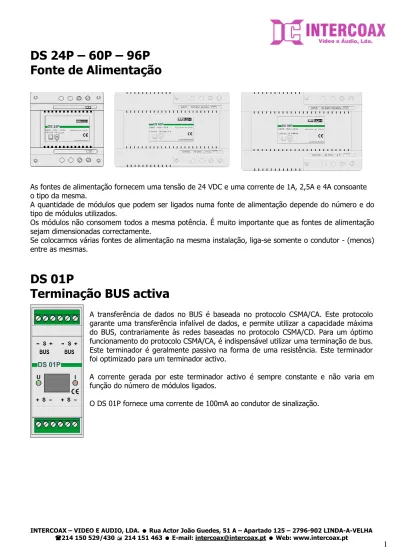

DS 24P – 60P – 96P
Fonte de Alimentação
As fontes de alimentação fornecem uma tensão de 24 VDC e uma corrente de 1A, 2,5A e 4A consoante o tipo da mesma.
A quantidade de módulos que podem ser ligados numa fonte de alimentação depende do número e do tipo de módulos utilizados.
Os módulos não consomem todos a mesma potência. É muito importante que as fontes de alimentação sejam dimensionadas correctamente.
Se colocarmos várias fontes de alimentação na mesma instalação, liga-se somente o condutor - (menos) entre as mesmas.
DS 01P
Terminação BUS activa
A transferência de dados no BUS é baseada no protocolo CSMA/CA. Este protocolo garante uma transferência infalível de dados, e permite utilizar a capacidade máxima do BUS, contrariamente às redes baseadas no protocolo CSMA/CD. Para um óptimo funcionamento do protocolo CSMA/CA, é indispensável utilizar uma terminação de bus. Este terminador é geralmente passivo na forma de uma resistência. Este terminador foi optimizado para um terminador activo.
A corrente gerada por este terminador activo é sempre constante e não varia em função do número de módulos ligados.
DS 03L
Interface 10 E/S universal
Este módulo serve em geral para gerir os LED’s de sinalização e para proceder à leitura dos contactos livres de potencial dos botões de presão, interruptores e contactos bi-estáveis.
As saídas LED’s são utilizados para assinalar o estado de: - lâmpadas e estores
- aquecimento e ventilação - portas e janelas
- portas de garagem e portadas - ...
No total este módulo tem 10 canais de entrada / saídas LED.
DS 08L
Módulo de 8 + 4 saídas
Este módulo pode gerir até 12 saídas de relés. O módulo está equipado de 8 saídas, extensível a 12 com um módulo de relés “add-on”. A interligação à unidade “add-on” faz-se através de um cabo standard. Todos os relés deste módulo dispõem de contactos livres de potencial e podem comandar uma carga de 16A/250VAC.
Os módulos “add-on” existem com diferentes tipos de contactos (tais como o –DS18A- unipolares, o – DS24A- bipolares ou o –DS04- livres de potencial) A última novidade é o Outlink. Graças a este Outlink, é fácil de gerir aquelas 12 saídas podendo reagir a um evento particular, por exemplo : Para criar os grupos de iluminação, para comandar ventiladores com ligar e desligar atrasado, etc.
DS 04A
Módulo “add-on” 4 x 10A livre de potencial
Este módulo serve para ser ligado com o módulo de 8+4 relés DS 08L, mas é também utilizado como módulo complementar nos controladores DS 10C ou DS 20C. Este módulo dispõe de 4 saídas livre de potencial para uma carga máxima de 10A/230 VAC.
Aplicação: por exemplo, para o controle de baixa tensão, iluminação e motores.
Cada saída pode ser activada manualmente através de comutadores integrados no módulo. Estes comutadores são muito práticos para o rápido funcionamento da instalação ou para acender os dispositivos de iluminação em caso de problemas.
A ligação faz-se através de um simples cabo RJ12 e de uma alimentação de 24VDC. Ver esquema de ligação na página seguinte.
DS 18A
Módulo “add-on” 8 x 16A unipolar
Este módulo serve para ser ligado com o módulo de 8+4 relés DS 08L, mas é também utilizado como módulo complementar nos controladores DS 10C ou DS 20C. Este módulo dispõe de 8 saídas unipolares para uma carga máxima de 16A/230 VAC.
Aplicação: controlo da iluminação e de ventiladores.
Cada saída pode ser activada manualmente através de comutadores integrados no módulo. Estes comutadores são muito práticos para o rápido funcionamento da instalação ou para acender os dispositivos de iluminação em caso de problemas.
A ligação faz-se através de um simples cabo RJ12 (1 cabo 4 saídas) e de uma alimentação de 24VDC. Ver esquema de ligação na página seguinte.
DS 24A
Módulo “add-on” 4 x 5A bipolar
Este módulo serve para ser ligado com o módulo de 8+4 relés DS 08L, mas é também utilizado como módulo complementar nos controladores DS 10C ou DS 20C. Este módulo dispõe de 4 saídas bipolares para uma carga máxima de 10A/230 VAC.
Aplicação: controlo da iluminação e de ventiladores nos locais sanitários.
Cada saída pode ser activada manualmente através de comutadores integrados no módulo. Estes comutadores são muito práticos para o rápido funcionamento da instalação ou para acender os dispositivos de iluminação em caso de problemas. A ligação faz-se através de um simples cabo RJ12 e de uma alimentação de 24VDC.
DS 20C
Módulo de controle de 12 canais 0-10V
As características deste módulo são:
- 12 (3x4) saídas de controle de tensão 0-10V - 28 ambientes de luminosidade (x12 saídas) - 5 entradas binárias de 24 VDC
- 2 entradas analógicas de 0-10V
Ao configurar é possível fazer para cada 4 saídas uma selecção de: - controlador de variadores 0-10V
- controlador de um módulo de relés “add-on”
Noutros termos, se apenas 4 ou 8 saídas (0-10V) são necessárias para o controlador de variadores, as outras saídas podem ser utilizadas para iluminar ou ligar as lâmpadas, os ventiladores, tomadas comandadas, etc.
Contém 5 entradas binárias galvanicamente isoladas. Assim contactos livre de potencial ou sensores com saídas PNP ou NPN (24 VDC) podem ser ligados nestas entradas.
DS 12L
Módulo de eventos
Este módulo dispõe de 40 funções dividas em 4 grupos: - 10 funções timed-mood
- 10 funções de dupla pressão - 10 funções If...Then
- 10 condições
Utilizando a função timed-mood é possível enviar mais funções ao mesmo tempo ou com intervalos de 0 Seg ... 255 min. (simulação de presença). De facto, podemos criar ambientes de luminosidade que são adaptados através do software de configuração ou através de um botão de pressão.
Com a função de dupla pressão é possível atribuir mais de uma função a um botão de pressão. Exemplo : com um só botão de pressão podemos ligar a iluminação do hall, bem como toda a iluminação da casa.
Para reagir a um determinado evento, ou a uma combinação de eventos, podem utilizar-se as funções “If...Then” ou as funções de “condições)
DS 50R
Anemómetro
Este conjunto compreende o anemómetro e todos os meios de fixação.
A velocidade do vento no qual o alarme deve disparar é regulável através de 4 contactos. Estes contactos estão integrados no módulo de base e servem de controle ao detector de alarme quando o mesmo é excedido.
O detector de alarme pode ser gerido pelo módulo de entrada na instalação domótica ou ser ligado
directamente ao sistema motorizado. Na página seguinte referimo-nos aos diferentes tipos de esquemas eléctricos.
DS 41L
Repetidor de 2 canais
Quando o comprimento máximo do bus (600m) ou o número máximo de módulos (60) é excedido, junta-se este repetidor à instalação.
O repetidor compensa as perdas de sinal, e cria uma separação galvânica entre o canal A e o canal B.
A separação galvânica permite a ligação em cada canal de uma fonte de alimentação e um terminador.
Quando trabalhamos com alimentações separadas, aumenta-se a fiabilidade da instalação. Quando existe um curto circuito num canal o outro canal continua a funcionar sem problemas.
Este módulo permite também comunicar entre dois edifícios com um potencial de terra diferente.
DS 34L-M
Receptor IR de 28 canais
Este módulo é utilizado para receber os sinais infravermelhos de um comando à distância (DS 10R, Philips Pronto, Madrigal, ...) e de os converter para os comandos bus Pluscontrol.
Podem ser programados 28 canais diferentes por receptor. É possível comandar mais receptores com o mesmo comando à distância.
Assim, por receptor, com o mesmo canal no emissor, podemos enviar diferentes acções, por exemplo: ♦ Receptor 1 : Canal 1, iluminação da cozinha.
♦ Receptor 2 : Canal 1, iluminação do salão
