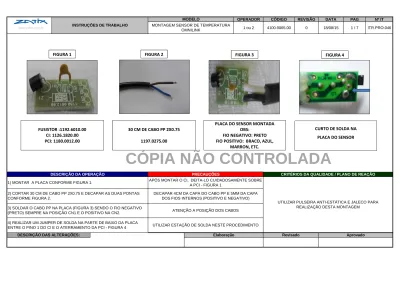

OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 1 / 7 ITR.PRO.046
DESCRIÇÃO DAS ALTERAÇÕES: Elaboração Revisado Aprovado
1) MONTAR A PLACA CONFORME FIGURA 1. APÓS MONTAR O CI, DEITA-LO CUIDADOSAMENTE SOBRE A PCI - FIGURA 1
UTILIZAR PULSEIRA ANTI-ESTÁTICA E JALECO PARA REALIZAÇÃO DESTA MONTAGEM
2) CORTAR 30 CM DE CABO PP 2X0.75 E DECAPAR AS DUAS PONTAS CONFORME FIGURA 2.
DECAPAR 4CM DA CAPA DO CABO PP E 5MM DA CAPA DOS FIOS INTERNOS (POSITIVO E NEGATIVO) 3) SOLDAR O CABO PP NA PLACA (FIGURA 3) SENDO O FIO NEGATIVO
(PRETO) SEMPRE NA POSIÇÃO CN1 E O POSITIVO NA CN2. ATENÇÃO A POSIÇÃO DOS CABOS 4) REALIZAR UM JUMPER DE SOLDA NA PARTE DE BAIXO DA PLACA
ENTRE O PINO 1 DO CI E O ATERRAMENTO DA PCI - FIGURA 4 UTILIZAR ESTAÇÃO DE SOLDA NESTE PROCEDIMENTO
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
INSTRUÇÕES DE TRABALHO
MODELO
MONTAGEM SENSOR DE TEMPERATURA OMNILINK
FUSISTOR :1192.6010.00
CI: 1126.1820.00
PCI: 1180.0012.00
FIGURA 1
FIGURA 2
FIGURA 3
30 CM DE CABO PP 2X0.75
1197.0275.00
PLACA DO SENSOR MONTADA
OBS:
FIO NEGATIVO: PRETO
FIO POSITIVO: BRACO, AZUL,
MARRON, ETC.
FIGURA 4
CURTO DE SOLDA NA
PLACA DO SENSOR
OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 2 / 7 ITR.PRO.046
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
1) CORTAR 5CM DE ESPAGUETE TERMO PARA FAZER UM ACABAMENTO NA PLACA DO SENSOR DE TEMPERATURA - FIGURA 1.
UTILIZAR ESCALA MÉTRICA E TESOURA PARA CORTAR O ESPAGUETE
UTILIZAR PULSEIRA ANTI-ESTÁTICA E JALECO PARA REALIZAÇÃO DESTA MONTAGEM
2) COLOCAR O ESPAGUETE NO CABO DE FORMA QUE ELE CUBRA PARTE DA PLACA - FIGURA 2.
4) COM UM ALICATE PRÓPRIO, CRIMPAR O TERMINAL FÊMEA NA PONTA DO CABO PP CONFORME FIGURA 4
INSTRUÇÕES DE TRABALHO MONTAGEM SENSOR DE TEMPERATURA OMNILINK
Elaboração Revisado
AO SER CRIMPADO NO CABO, O TERMINAL DEVE FIXAR PARTE NA BORRACHA E PARTE NO COBRE DO FIO
DESCRIÇÃO DAS ALTERAÇÕES: Aprovado
COM O SOPRADOR TÉRMICO ENXUGAR O ESPAGUETE ATÉ QUE ELE FIXE NA PLACA E NO CABO 3) NA OUTRA PONTA DO CABO PP INSERIR AS BORRACHAS DE
VEDAÇÃO PARA REALIZAR A CRIMPAGEM DO TERMINAL - FIGURA 3
A BORRACHA DE VEDAÇÃO DEVE SER INSERIDA COM A PARTE MAIOR PARA O LADO DE DENTRO - FIGURA 3
MODELO
ESPAGUETE TERMO
1193.0316.00
FIGURA 1
FIGURA 2
FIGURA 3
PLACA COM O ESPAGUETE
BORRACHA DE VEDAÇÃO
1132.0043.00
FIGURA 4
TERMINAL FÊMEA
1136.0043.00
OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 3 / 7 ITR.PRO.046
4) NO TUBO DE INOX FORRAR O FUNDO COM O CONSUTOR TÉRMICO E INSERIR A PLACA ATÉ O FUNDO - FIGURA 4
A PLACA DO SENSOR DEVE SER INSERIDA ATÉ ENCOSTAR NO FUNDO DO TUBO INOX
DESCRIÇÃO DAS ALTERAÇÕES: Elaboração Revisado Aprovado
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
1) IDENTIFIQUE NO PLUG OS PINOS 1 E 2 - FIGURA 1 O PLUG DEVE ESTAR COMPLETO (PARTE PRETA + PARTE VERMELHA + BORRACHA AMARELA)
UTILIZAR PULSEIRA ANTI-ESTÁTICA E JALECO PARA
REALIZAÇÃO DESTA MONTAGEM SE NECESSÁRIO UTILIZAR LUVA PARA NÃO SUJAR AS
MÃOS DE RESINA 2) CONECTE O FIO NEGATIVO (PRETO) NO PINO 1 E O POSITIVO NO
PINO 2 - FIGURA 2 ATENÇÃO A PINAGEM DO CONECTOR
3) COM O SENSOR MONTADO PREPARAR O TUBO DE INOX PARA FAZER O ENCAPSULAMENTO - FIGURA 3
ATENÇÃO A VALIDADE DO MATERIAL A SER UTILIZADO NO ENCAPSULAMENTO
INSTRUÇÕES DE TRABALHO
MODELO
MONTAGEM SENSOR DE TEMPERATURA OMNILINK
PLUG
1132.0020.00
FIGURA 1
FIGURA 2
FIGURA 3
CONEXÃO DOS TERMINAIS NO
PLUG AMP
CONDUTOR TÉRMICO
1310.0017.00
FIGURA 4
TUBO INOX
1253.0003.00
OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 4 / 7 ITR.PRO.046 INSTRUÇÕES DE TRABALHO
MODELO
MONTAGEM SENSOR DE TEMPERATURA OMNILINK
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
1) COM A PLACA INSERIDA NO TUBO INOX APLICAR O ADESIVO LOCTITE ATÉ A BORDA DO SENSOR - FIGURA 1
UTILIZAR O SUPORTE PRÓPRIO PARA PRODUÇÃO DO SENSOR DE FORMA QUE ELE FIQUE RETO NA BANCADA
UTILIZAR PULSEIRA ANTI-ESTÁTICA E JALECO PARA
REALIZAÇÃO DESTA MONTAGEM SE NECESSÁRIO UTILIZAR LUVA PARA NÃO SUJAR AS
MÃOS DE RESINA 2)AGUARDAR NO MÍNIMO 04 HORAS PARA SECAGEM DO ADESIVO
LOCTITE - FIGURA 2
VERIFICAR COM UMA FERREMANTA DE PONTA DE A RESINA ESTÁ BEM FIRME (SECA)
3) CORTAR 5CM DE ESPAGUETE TERMO ADESIVADO PARA FAZER UM
ACABAMENTO NO SENSOR DE TEMPERATURA - FIGURA 3 UTILIZAR O ESPAGUETE ADESIVADO
Aprovado 4) INSERIR O ESPAGUETE PARTE NO CABO E PARTE NO SENSOR, COM
AUXILIO DE UM SOPRADOR ENXUGAR O TERMO ATÉ FIXAÇÃO NO SENSOR - EXEMPLO NA FIGURA 4
COM UMA LUVA DE PROTEÇÃO APERTAR O TERMO NO CABO DURANTE O USO DO SOPRADOR PARA MELHOR
ACABAMENTO DA PEÇA
DESCRIÇÃO DAS ALTERAÇÕES: Elaboração Revisado
ADESIVO LOCTITE E40FL
1310.0016.00
FIGURA 1
FIGURA 2
FIGURA 3
SENSOR COM ADESIVO SECO
ESPAGUETE TERMO ADESIVADO
1193.0002.00
FIGURA 4
SENSOR COM ACABAMENTO
ESPAGUETE ADESIVADO
OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 5 / 7 ITR.PRO.046 MONTAGEM SENSOR DE TEMPERATURA
OMNILINK INSTRUÇÕES DE TRABALHO
MODELO
1) CORTAR PEDAÇOS DE 15 METROS DE CABO PP 2 X 0.75 - FIGURA 1 2) NO CABO PP DE 15 METROS, DECAPAR AS PONTAS CONFORME FIGURA 2 PARA INSERIR A BORRACHA DE VEDAÇÃO.
3) COM UM ALICATE PRÓPRIO, CRIMPAR O TERMINAL MACHO NA PONTA DO CABO PP CONFORME FIGURA 3
4) CONECTAR OS TERMINAIS NO PLUG: FIGURA 4 NEGATIVO N° 1 - POSITIVO N° 2
ENCAIXAR O TERMINAL NO PLUG ATÉ ESCUTAR O UM CLIK QUE É A TRAVA DO TERMINAL ENCAIXANDO NO
PLUG
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
UTILIZAR A MÁQUINA DE MEDIR CABOS DA EXPEDIÇÃO A BORRACHA DE VEDAÇÃO DEVE SER INSERIDA COM A PARTE MAIOR PARA O LADO DE DENTRO - FIGURA 2 AO SER CRIMPADO NO CABO, O TERMINAL DEVE FIXAR
PARTE NA BORRACHA E PARTE NO COBRE DO FIO
FAZER A CRIMPAGEM DOS CABOS COM MÁXIMA ATENÇÃO, NO CASO DE FALHA DESCARTAR O TERMINAL E REFAZER O
PROCESSO COM UM TERMINAL NOVO
CÓPIA NÃO CONTROLADA
15 METROS DE
CABO PP 2 X 0.75
1197.0275.00
FIGURA 1
FIGURA 2
FIGURA 3
BORRACHA DE VEDAÇÃO
1132.0043.00
TERMINAL MACHO
1136.0044.00
FIGURA 4
PLUG AMP SUPERSEAL
1132.0021.00
OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 6 / 7 ITR.PRO.046
.
2) REALIZAR O TESTE PRÁTICO NA JIGA DE TESTES FAZENDO A LIGAÇÃO CONFORME FIGURA 2
ENCAIXAR O PLUG ATÉ O TRAVAMENTO DO CONECTOR - FIGURA 2
DESCRIÇÃO DAS ALTERAÇÕES:
3) UTILIZANDO O TECLADO DA JIGA, ACESSAR A TELA SENSOR DE TEMPERATURA NO MENU DIAGNÓSTICO DO RASTREADOR
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
MODELO
INSTRUÇÕES DE TRABALHO MONTAGEM SENSOR DE TEMPERATURA OMNILINK
Elaboração Revisado Aprovado
PODE-SE UTILIZAR QUALQUER JIGA QUE TENHA LIGADA UM RASTREADOR 4450 + TECLADO E QUE TENHA SAÍDA
PARA SENSOR DE TEMPERATURA 1) SENSOR DE TEMPERATURA OMNILINK - FIGURA 1 UTILIZAR O SENSOR DE TEMPERATURA OMNILINK
NO CASO DE DEFEITO DURANTE O TESTE, ACIONAR O SUPERVISOR DA ÁREA PARA AS DEVIDAS PROVIDÊNCIAS
CÓPIA NÃO CONTROLADA
SENSOR DE TEMPERATURA INOX
4120.0010.03
FIGURA 1
FIGURA 2
FIGURA 3
FIGURA 4
JIGA DE TESTE:
RASTREADOR + TERMINAL E CABO
COM SAÍDA FIO RX/BR E FIO PRETO
CONEXÃO COM A JIGA DE TESTES
ETIQUETA COM N° DO SENSOR
PODE-SE UTILIZAR ETIQUETA TIPO
OPERADOR CÓDIGO REVISÃO DATA PAG Nº IT 1 ou 2 4100.0065.00 0 18/08/15 7 / 7 ITR.PRO.046
2) ENCAIXAR O SENSOR DE TEMPERATURA NO CABO QUE FOI MONTADO CONFORME FIGURA 1 E 2
4) NA TELA SENSOR DE TEMPERATURA, VERIFICAR SE O SENSOR ESTÁ LENDO A TEMPERATURA AMBIENTE E SE ELE APRESENTA UM N° DE SÉRIE QUE É ÚNICO PARA CADA SENSOR - FIGURA 3
A TEMPERATURA MEDIDA PELO SENSOR DEVE SER APROXIMADA COM A TEMPERATURA AMBIENTE
DESCRIÇÃO DA OPERAÇÃO PRECAUÇÕES CRITÉRIOS DA QUALIDADE / PLANO DE REAÇÃO
AO CONECTAR OS TERMINAIS NO PLUG, VERIFICAR SE ELES FICARAM BEM ENCAIXADOS A EVITAR QUE SE SOLTE COM O APÓS ENCAIXAR O CABO NO SENSOR, PUXE LEVEMENTE
PARA TRÁS A FIM DE ASSEGURAR QUE ESTÁ TRAVADO 1) COM O SENSOR TESTADO, PASSAR PARA ETAPA DE FINALIZAÇÃO
DO PRODUTO
DESCRIÇÃO DAS ALTERAÇÕES: Elaboração
INSTRUÇÕES DE TRABALHO
5) ANOTAR O N° DE SÉRIE QUE APRESENTA NA TELA DO TE RMINAL EM UMA ETIQUETA TIPO PIMACO E COLAR NO SENSOR - FIGURA 4
MODELO
MONTAGEM SENSOR DE TEMPERATURA OMNILINK
ATENÇÃO AO ANOTAR O N° DO SENSOR, NÃO É NECESSÁRIO ANOTAR OS 4 PRIMEIROS N° 0
Aprovado
PARA DESENCAIXAR O SENSOR DA JIGA, LEVANTE A TRAVA DO CONECTOR
Revisado
CÓPIA NÃO CONTROLADA
CABO DO SENSOR MONTADO
4131.0019.00
SENSOR MONTADO
4100.0065.02
FIGURA 1
FIGURA 2
FIGURA 3
FIGURA 4
KIT DE ACESSÓRIOS
4132.0014.02
SUPORTE DO SENSOR
1230.0008.00
SENSOR FINALIZADO
4100.0065.00
3) KIT DE ACESSÓRIOS E SUPORTE QUE DEVE FAZER PARTE DO KIT
FINAL ATENTAR-SE A REVISÃO DO KIT: 4132.0014.02
DESCRIÇÃO DAS ALTERAÇÕES:
4) PARA FINALIZAR, JUNTE O SENSOR + CABO + KIT DE ACESSÓRIOS + SUPORTE EM UM SACO PLÁSTICO E LACRE COM SELADORA OU GRAMPEADOR - FIGURA 4
COLAR UMA ETIQUETA NO SACO PLÁSTICO CONTENDO O CÓDIGO + NOME + CÓDIGO DE BARRAS DO PRODUTO
FICARAM BEM ENCAIXADOS A EVITAR QUE SE SOLTE COM O MANUSEIO NA INSTALAÇÃO
