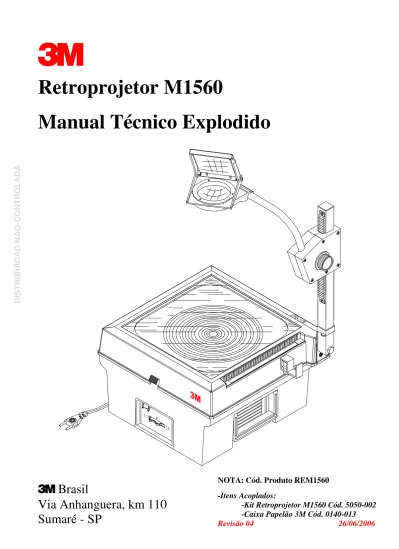

Retroprojetor M1560
Manual Técnico Explodido
3
Brasil
Via Anhanguera, km 110
Sumaré - SP
NOTA: Cód. Produto REM1560
-Itens Acoplados:
-Kit Retroprojetor M1560 Cód. 5050-002
-Caixa Papelão 3M Cód. 0140-013
Revisão 04
26/06/2006
DISTRIBUICAO NAO-CONTROLADA
Gabinete – Grupo 01
19
01
02
13
03
04
05
06
07
08
09
10
23
22
20
21
I
H
16
15
14
G
J
12
17
C
F
18
A
E
D
B
11
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
3
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
GABINETE – GRUPO 01
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 0360-017 ---- CHAVE L/D 10A 335808-62 VERMELHA 01
02 1560-012 03 PAINEL 120 3M 01
03 0240-001 ---- CABO DE FORÇA 2 x 0.75mm x 3m PRETO 01
04 1390-006 03 GABINETE VENTILADOR PINO 01
05 1850-017 01 SUPORTE DO EIXO CENTRAL 01
06 0180-112 ---- PARAFUSO MPP FG. 4 x 12 PHILIPS PRETO 02
07 1025-001 01 MICRO VENTILADOR/I C/ REBITE 01
A 0520-011 ---- REBITE ALUMÍNIO 5/32 x 1 02
B 0950-001 ---- MICRO VENTILADOR 24V 01
08 1680-009 01 PRENDEDOR DO FIO 05
09 0180-116 ---- PARARUSO MPP PA 3.5 x 16 PHILIPS PRETO 03
10 1090-032 01 BUCHA PP 10,4 x 7,8 x 4,0mm 01
11 3030-001 01 CONJ RETIFICADOR 2250/2 01
C 0940-003 ---- PLACA CIRCUITO IMPRESSO OP1 01
D 0670-010 ---- CIRCUITO INTEG LM 7824 01
E 0300-027 ---- CAPACITOR ELÉTRICO 470 MF / 50V UNI 01
F 0930-001 ---- PONTE RETIFICADORA SKB 1.2 x 0.2 01
12 0180-044 ---- PARAFUSO CABEÇA CILÍNDRICA M3 x 6 FS PRETO 02
13 0180-144 ---- PARAFUSO MPP PA 5 x 75 PRETO 04
14 0420-006 FUSÍVEL 5 AMP 20mm 01
15 0690-001 ---- PORTA FUSÍVEL C/ ROSCA 01
16 1070-030 ---- BASE SELETORA PLÁSTICA 01
17 0360-016 ---- CHAVE SELETORA 6A VG 01
18 6010-003 01 TRANSFORMADOR 127-220 / 24V x 250W 01
19 1620-002 03 PINO DA DOBRADIÇA 02
20 1400-007 03 GRADE DE VENTILAÇÃO 01
21 1020-002 03 ALÇA PLÁSTICA RETROPROJETORES 01
22 0700-001 ---- PRENDEDOR CABO FC PC 6.9 01
23 1600-008 01 PÉ DE APOIO RETRO 04
Observações:
Os itens A e B formam juntos o item 07. Os itens C, D, E e F formam juntos o item 11. Os itens G, H e I formam juntos o item 15. O item J corresponde ao item 08.
DISTRIBUICAO NAO-CONTROLADA
Carcaça – Grupo 02
01
02
03
04
05
07
08
09
10
11
12
14
13
15
16
17
20
18
19
C
22
21
06
B
A
23
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
5
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
CARCAÇA – GRUPO 02
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 1110-004 01 CARCAÇA 3071 01
02 1250-015 01 EIXO DO PLATÔ 01
03 0150-011 ---- ANEL ELÁSTICO RS 503050 01
04 1250-004 01 EIXO CENTRAL 2250 S 01
05 1080-016 07 BOTÃO TROCA DE LÂMPADA 01
06 0180-119 ---- PARAFUSO MPP. PA 3 x 6 PHIL PTO 02
07 0710-001 ---- MICRO CHAVE BN 15IS EAAA 01
08 0180-042 ---- PARAFUSO CABEÇA CILÍNDRICA M3 x 12 FS PRETO 02
09 0180-043 ---- PARAFUSO CABEÇA CILÍNDRICA M3 x 4 FS PRETO 04
10 0440-015 LÂMPADA 24V X 250W 02
11 2040-001 01 SOQUETE C/ SUPORTE – IMPORLUZ 02
A 0550-006 ---- SOQUETE DUPLA 20/30 IMPORLUZ 02
B 1000-003 01 ADAPTADOR SOQUETE IMPORLUZ 02
12 1035-001 01 POSICIONADOR LÂMPADA 4000 01
13 0470-017 ---- MOLA DO PLATÔ 02
14 0230-003 ---- ESFERA DE AÇO RED 3.5mm 02
15 0150-014 ---- ANEL ELÁSTICO RS 4 503040 01
16 1045-001 01 PLATÔ VGP 01
17 0520-013 ---- REBITE MITTO 3.2 x 6.0mm PRETO 04
18 0590-001 ---- TERMOSTATO 100 ºC 01
19 1850-025 01 SUPORTE DO TERMOSTATO 01
20 0180-115 ---- PARAFUSO MPP PA 3.5 x 12 PHILIPS PRETO 03
21 1320-005 01 ESPELHO CÔNCAVO 52 mm 01
22 1730-001 01 QUEBRA LUZ CARCAÇA 59 mm 01
23 0170-007 ---- ARRUELA ONDULADA 6 x 3.2 x 0.5mm 02
Observações:
Os itens A e B são acoplados ao item 11 – SOQUETE C/ SUPORTE – IMPORLUZ, cód. 2040-001. O item C corresponde ao item 17.
DISTRIBUICAO NAO-CONTROLADA
13
11
07
06
05
01
04
03
02
08
09
10
12
A
14
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
7
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
MESA DE PROJEÇÃO – GRUPO 03
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 1680-018 05 PRENDEDOR MET FRESNEL PRETO 04
02 0460-002 ---- LENTE FRESNEL 280 2F 01
03 1360-006 04 FECHO DA MESA 3M 01
04 0470-047 ---- MOLA FECHO 3579 01
05 1520-001 01 MESA 3M 01
06 0900-001 ---- FITA ADESIVA A30 VHB 4950 0.10m
07 0630-006 ---- VIDRO DE PROJEÇÃO HA Q 275mm 01
08 0180-115 ---- PARAFUSO MPP. PA 3.5 x 12 PHILIPS PRETO 02
09 1850-030 01 SUPORTE EXTERNO 3M 01
10 0180-112 ---- PARAFUSO MPP. FG 4 x 12 PHILIPS PRETO 07
11 1230-010 01 DISTANCIADOR DA MESA 01
12 1300-001 01 ESCORA DA HASTE 3M 01
13 1730-005 01 QUEBRA LUZ MESA 3M 01
14 0180-113 ---- PARAFUSO MPP PA 2.5 x 6 PHILIPS PRETO 02
Observações:
O item 05 (Mesa) tem serigrafias identificando o aparelho (3M / M1560). O item A, corresponde ao item 10.
DISTRIBUICAO NAO-CONTROLADA
13
01
03
02
04
05
06
07
08
09
10
11
12
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
9
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
HASTE ARTICULÁVEL – GRUPO 04
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 1380-011 01 FIXADOR DA HASTE 01
02 1090-008 01 BUCHA DA HASTE 01
03 2160-001 02 HASTE ARTICULÁVEL 390 mm 01
04 1270-004 01 ENCOSTO MENOR 01
05 1060-032 07 ARRUELA FERRO 25.0 x 10.5 x 1.9mm 01
06 1670-006 01 PORCA SEXTAVADA ALTOFRENO 3/8” NF PRETO 01
07 1190-002 01 CREMALHEIRA 260 mm 01
08 0520-008 ---- REBITE ALUMÍNIO REPUXO 4 x 6 mm PRETO 02
09 1870-003 01 TAMPÃO PLÁSTICO 21 mm 01
10 0520-013 ---- REBITE MITTO 3.2 x 6.0 mm PRETO 01
11 1060-006 05 ARRUELA AMBATEX 10.1 x 17 01
12 0180-093 ---- PARAFUSO CABEÇA SEXT. 3/8” x 2.3/4” NF PRETO 01
13 1870-005 01 TAMPÃO PLÁSTICO INFERIOR 01
Observações:
Os itens 01 a 03 e 07 a 13 formam o Conjunto HASTE ARTICULÁVEL 390MM MONTADA, cód. 3020-003/02.
DISTRIBUICAO NAO-CONTROLADA
Haste Móvel – Grupo 05
01
02
03
04
05
06
07
08
09
10
11
A
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
11
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
HASTE MÓVEL – GRUPO 05
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 2030-008 01 TAMPA ESQUERDA DA CAIXA 01
02 0180-058 ---- PARAFUSO CAB. PANELA 3.5 x 13 AA PHIL PRETO 01
03 1060-015 01 ARRUELA LATÃO 12.5 x 8.2 x 0.30 mm 02
04 2150-001 01 ENGRENAGEM CONDUTORA COM EIXO 01
A 1250-005 01 EIXO DA ENGRENAGEM 01
05 2030-008 01 TAMPA DIREITA DA CAIXA 01
06 0180-141 ---- PARAFUSO MPP.PA 4 x 25 PHILIPS PRETO 06
07 1080-009 04 BOTÃO COMANDO DE FOCO 01
08 0920-003 ---- HASTE METÁLICA/3 01
09 0180-003 ---- PARAFUSO ALLEN SEM CABEÇA M4 x 6 04
10 1410-014 01 GUIA PLÁSTICO DE ACABAMENTO 02
11 1150-003 01 CHAVETA MÓVEL DE AJUSTE VG 01
Observações:
As peças correspondentes aos itens 01 e 05 têm o mesmo código por serem injetadas na mesma ferramenta; Todos os itens acima citados fazem parte do Conj. HASTE MÓVEL COMPLETA PTO cód. 3020-010.
DISTRIBUICAO NAO-CONTROLADA
04
07
08
09
10
11
13
14
05
A
03
02
01
12
06
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
13
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
CABEÇA DE PROJEÇÃO GIRATÓRIA – GRUPO 06
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 1070-020 03 BASE FIXA 01 02 0460-001 ---- LENTE FOCO 320mm HL 014 01 03 1070-025 03 BASE GIRATÓRIA 01 04 1680-012 03 PRENDEDOR ESPELHO 01 05 1320-008 01 ESPELHO 133.5 X 89.5 X 4 mm NAC 01 06 1670-004 01 PORCA Qd. 5/16” M4 TAMPA 02
07 1860-001 03 TAMPA CAB. GIRATÓRIA S/ SERIG. 01
08 1040-004 03 ANEL FIXADOR CAB. GIRATÓRIA 01
09 0180-113 ---- PARAFUSO MPP PA 2.5 X 6.0 PHILIPS PRETO 04
10 1060-011 06 ARRUELA AMBATEX 8.0 x 5.0 02
11 1570-004 01 PARAFUSO ESPECIAL DE FIXAÇÃO/2 02
12 1060-018 07 ARRUELA FE M5 – 11.2 X 5.2 X 0.76 mm 01
13 0180-096 ---- PARAFUSO CABEÇA SEXT. M5 X 30 PRETO 02
14 1670-005 01 PORCA Qd. 7/16” M5 BASE FIXA 02
Observações:
O item A corresponde ao item 09.
Os itens 01 a 11 e 14 pertencem ao Conj. da CABEÇA DE PROJEÇÃO GIRATÓRIA EN 320 BRANCA, cód. 3000-005.
DISTRIBUICAO NAO-CONTROLADA
01
04
05
03
02
Microchave – Grupo 07
APARELHO:
KIT RETROPROJETOR M1560
CÓDIGO:
5050-002
MICROCHAVE – GRUPO 07
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 0180-118 ---- PARAFUSO MPP PA 3 x 20 PHILIPS PRETO 01
02 1990-001 03 CAIXA DA MICROCHAVE EXPORT 01
03 1650-001 01 PONTE ACIONAMENTO MICROS 01
04 0710-001 ---- MICRO CHAVE BN 15IS EAAA 02
DISTRIBUICAO NAO-CONTROLADA
Revisão 04 - 06/2006
15
LP.1 LP.2 MC3 24V TRAFO 24V x 250W MICRO-CHAVE L2 L1 TERMOSTATO (NF) FUS: 5 A CHAVE CIRCUITO RETIFICADOR MOTOR 0 115V 127V 220V ON / OFF N P re v : xx IE C A 1 0 0 /2 DC~
~
+
-IC
+ -N (-NEGATIVO) (POSITIVO) PVER DETALHE "A"
DETALHE "A"
CHAVE SELETORA
DISTRIBUICAO NAO-CONTROLADA
Nº ITEM CÓDIGO DER. DESCRIÇÃO DA PEÇA QUANT.
01 0400-025 ---- ETIQUETA NUM M1560 01
02 0250-014 ---- CABO FLEXÍVEL 18 PRETO 0.2 m
03 0250-010 ---- CABO FLEXÍVEL 18 BRANCO 1.5 m
04 0250-016 ---- CABO FLEXÍVEL 18 VERMELHO 0.2 m
05 0250-008 ---- CABO FLEXÍVEL 18 AMARELO 0.2 m
06 0250-009 ---- CABO FLEXÍVEL 18 AZUL 0.6 m
08 0190-002 ---- ESPAGUETE PVC Nº 3 0.03 m 09 0190-003 ---- ESPAGUETE PVC Nº 4 0.08 m 10 0190-004 ---- ESPAGUETE PVC Nº 5 0.02 m 11 0190-005 ---- ESPAGUETE PVC Nº 6 0.25 m 12 0570-014 ---- TERMINAL SO 9860 F 1,5 mm VERMELHO 05 13 0140-033 ---- GEL SILICA 01 14 0100-001 ---- ABRAÇADEIRA NYLON T-18-R-BR 102mm 02
16 0140-035 ---- ISOPOR SUPERIOR/ INFERIOR 02
17 0140-034 ---- ISOPOR FRONTAL 01
18 0140-036 ---- ISOPOR TRASEIRO 03
19 0200-002 ---- CERTIFICADO DE GARANTIA 3M 01
20 0250-019 ---- CABO RADIOP 22 AZUL 0.5 m
21 0200-005 ---- MANUAL 3M 1560 01
22 0570-012 ---- TERMINAL REF 626597 04
23 0130-005 ---- ADESIVO IDENTIFICAÇÃO M1560 01
Observações:
A abreviação “m” quer dizer metros.
REVISÃO HISTÓRICO DATA REVISOR
