INSTRUMENTOS PARA TESTES ELÉTRICOS

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202

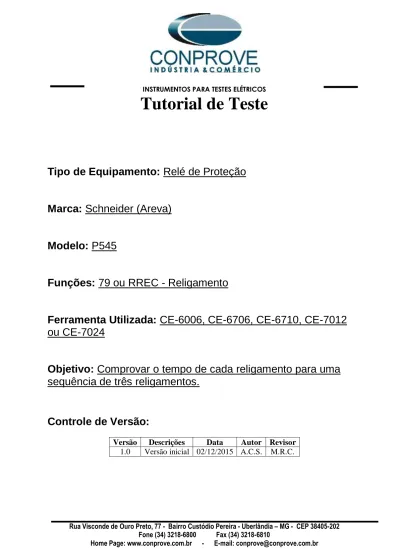

Tutorial de Teste

Tipo de Equipamento: Relé de Proteção

Marca: Schneider (Areva)

Modelo: P545

Funções: 79 ou RREC - Religamento

Ferramenta Utilizada: CE-6006, CE-6706, CE-6710, CE-7012

ou CE-7024

Objetivo: Comprovar o tempo de cada religamento para uma

sequência de três religamentos.

Controle de Versão:

Versão Descrições Data Autor Revisor

(2)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Sumário

1. Conexão do relé ao CE-6006 ... 5

1.1 Fonte Auxiliar ... 5

1.2 Bobinas de Corrente e Tensão ... 5

1.3 Entradas Binárias ... 6

1.4 Saída Binária ... 6

2. Comunicação com o relé Schneider P545 ... 7

3. Parametrização do relé Schneider P545 ... 12

3.1 Frequency ... 12

3.2 CONFIGURATION ... 13

3.3 Setting Values ... 13

3.4 CT AND VT RATIOS ... 14

3.5 GROUP 1 LINE PARAMETERS ... 14

3.6 GROUP 1 DISTANCE SETUP ... 15

3.7 GROUP 1 DIST. ELEMENTS ... 15

3.8 GROUP 1 AUTORECLOSE ... 16

3.9 PSL ... 17

3.10 Enviando Ajustes para o Relé... 23

4. Ajustes do software Sequenc ... 25

4.1 Abrindo o Sequenc ... 25

4.2 Configurando os Ajustes ... 26

4.3 Sistema ... 27

5. Ajustes Distância ... 28

5.1 Tela Distância > Ajuste Prot. Distância ... 28

5.2 Inserindo as Zonas de Fase ... 29

5.3 Inserindo as Zonas de Terra ... 30

6. Configurações de Hardware ... 31

7. Direcionamento de Canais ... 31

8. Restauração do Layout ... 32

9. Estrutura do teste para a função de religamento ... 32

9.1 Criando sequência de eventos para religamento tripolar ... 32

9.2 Primeira sequência de eventos ... 33

9.3 Primeira sequência de eventos ... 33

(3)

9.5 Terceira sequência de eventos... 38

9.6 Habilitar entradas binárias ... 40

9.7 Avaliação do tempo de operação ... 41

9.8 Iniciando a geração ... 42

9.9 Criando sequência de eventos para religamento monopolar ... 42

9.10 Iniciando a geração ... 43

10. Relatório ... 44

APÊNDICE A ... 45

A.1 Designações de terminais ... 45

A.2 Dados Técnicos... 45

(4)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Termo de Responsabilidade

As informações contidas nesse tutorial são constantemente verificadas. Entretanto, diferenças na descrição não podem ser completamente excluídas; desta forma, a CONPROVE se exime de qualquer responsabilidade, quanto a erros ou omissões contidos nas informações transmitidas. Sugestões para aperfeiçoamento desse material são bem vindas, bastando o usuário entrar em contato através do email suporte@conprove.com.br.

O tutorial contém conhecimentos obtidos dos recursos e dados técnicos no momento em que foi escrito. Portanto a CONPROVE reserva-se o direito de executar alterações nesse documento sem aviso prévio.

Este documento tem como objetivo ser apenas um guia, o manual do equipamento a ser testado deve ser sempre consultado.

ATENÇÃO!

O equipamento gera valores de correntes e tensões elevadas durante sua operação. O uso indevido do equipamento pode acarretar em danos materiais e físicos.

Somente pessoas com qualificação adequada devem manusear o instrumento. Observa-se que o usuário deve possuir treinamento satisfatório quanto aos procedimentos de manutenção, um bom conhecimento do equipamento a ser testado e ainda estar ciente das normas e regulamentos de segurança.

Copyright

Copyright © CONPROVE. Todos os direitos reservados. A divulgação, reprodução total ou parcial do seu conteúdo, não está autorizada, a não ser que sejam expressamente permitidos. As violações são passíveis de sansões por leis.

(5)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 Sequência para testes de relé P545 no software Sequenc

1. Conexão do relé ao CE-6006

No apêndice A-1 mostram-se as designações dos terminais do relé. 1.1 Fonte Auxiliar

Ligue o positivo (borne vermelho) da Fonte Aux. Vdc ao pino M2 no terminal do relé e o negativo (borne preto) da Fonte Aux Vdc ao pino M1 do terminal do relé.

Figura 1

1.2 Bobinas de Corrente e Tensão

Para estabelecer a conexão das bobinas de tensão, ligue os canais V1, V2 e V3 com os pinos D19, D20 e D21 do terminal do relé e os comuns ao pino D22. Para estabelecer a conexão das bobinas de corrente, ligue os canais I4, I5 e I6 com os pinos D1, D4 e D7 do terminal do relé e os comuns aos pinos D2, D5 e D8. Caso esses três últimos pontos estejam curto circuitados ligue todos os comuns a esse ponto.

(6)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 1.3 Entradas Binárias

Ligue as entradas binárias do CE-6006 às saídas binárias do relé.  BI1 ao pino L1 e seu comum ao pino L2 do relé.

 BI2 ao pino L3 e seu comum ao pino L4 do relé. A figura a seguir mostra o detalhe das ligações.

Figura 3

1.4 Saída Binária

Ligue a saída binária do CE-6006 à entrada binária do relé “molhando-a”. BO1 ao pino vermelho da fonte auxiliar, o seu comum ao pino E2 do relé e o comum da fonte auxiliar ao pino E1 do relé. Com isso envia-se um comando para o relé informando que o disjuntor está pronto para um ciclo abre-fecha-abre permitindo o religamento.

(7)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 2. Comunicação com o relé Schneider P545

Primeiramente abre-se o Schneider Electric MICOM S1 Studio e liga-se um cabo serial do notebook com o relé. Em seguida clica-se duas vezes no ícone do software.

Figura 5

Em seguida clique na opção “Quick Connect”. O software do relé irá buscar os ajustes de maneira automática.

Figura 6

(8)

Figura 7

Figura 8

Na janela seguinte escolha o modelo do relé. Caso não possua o modelo utilize o software “Data Model Manager” (instalado junto com o MiCOM) para baixá-lo.

(9)

Figura 9

Escolha a maneira de comunicar-se por porta serial (traseira ou frontal), por ethernet ou ainda via modem.

(10)

Na próxima janela certifique-se qual porta serial (COM) está sendo utilizado principalmente se estiver usando um conversor USB/ SERIAL e clique em “Finish”.

Figura 11

A próxima tela mostra que a conexão foi realizada com sucesso mostrando o tipo, modelo e número de série do relé.

(11)

O próximo passo é extrair todas as informações ajustadas no relé. Clique com o botão direito em cima de “Settings” e com o esquerdo em “Extract Settings”.

Figura 13

Insira a senha do relé sendo padrão o valor AAAA.

(12)

A leitura dos ajustes aparecerá com o nome de “000” podendo ser modificado caso necessário. Nesse caso o nome do arquivo foi alterado para “Religamento”.

Figura 15

3. Parametrização do relé Schneider P545 3.1 Frequency

Após efetuar um duplo clique no arquivo “Religamento” entre em “SYSTEM

DATA”, e em seguida “Frequency”. Certifique-se que o valor ajustado é de 60,00Hz.

(13)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 3.2 CONFIGURATION

Dentro da pasta “CONFIGURATION” habilita-se o grupo 1, a função de religamento e a função de distância OBS: Todas as outras funções devem estar desabilitadas.

Figura 17 3.3 Setting Values

Toda a parametrização será feita com valores referenciados ao secundário.

(14)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 3.4 CT AND VT RATIOS

Ajuste os valores de tensões e correntes primárias e secundárias e a polaridade do TC.

Figura 19 3.5 GROUP 1 LINE PARAMETERS

Clique no sinal de “+” em “GROUP” e em “GROUP 1 LINE PARAMETERS”. Realize os ajustes da linha, fator de compensação para terra, polaridade e trip monopolar e tripolar.

(15)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 3.6 GROUP 1 DISTANCE SETUP

Nesse campo parametriza-se uma única zona tipo MHO para iniciar o religamento. Desabilite as outras zonas e funcionalidades.

Figura 21

3.7 GROUP 1 DIST. ELEMENTS

(16)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 3.8 GROUP 1 AUTORECLOSE

Ajuste a função de religamento.

Figura 23

O próximo passo é clicar no ícone destacado para salvar a configuração.

(17)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 3.9 PSL

As configurações das saídas binárias são feitas através de blocos lógicos sendo configuradas em outro arquivo. Clique com o botão direito na pasta “PSL” e em seguida em “New File”.

Figura 25

O nome do nome arquivo aparece como “000” altere o nome para “Religamento”.

(18)

Efetue um duplo clique nesse arquivo para obter acesso aos blocos lógicos. Em seguida clique na ferramenta destacada em vermelho e efetue um zoom na região destacada em verde.

Figura 27

Note que na figura a seguir aparecem as duas primeiras saídas (destacado em vermelho). A primeira saída está associada à zona 1, para segunda saída deve-se associar o sinal de religamento.

(19)

Clique na flecha destacada e em seguida sobre o bloco “Signalling Fail” com o botão direito e em seguida “Delete” para apagar esse bloco.

Figura 29

Clique no bloco de saída R1 e altere o “Mode” para “pickup” e na opção “Pickup

Value(ms)” ajuste o valor zero. Repita o procedimento para o bloco R2.

(20)

O próximo passo é associar o sinal a ser monitorado com o bloco de saída R2. Clique no botão destacado em vermelho e escolha o seguinte sinal.

Figura 31

Agora clique no ícone destacado em vermelho e conecte os blocos.

(21)

No arquivo padrão a entrada binária “CB Healthy” já esta sendo utilizada. Deve-se encontrá-la, apagá-la e associar a entrada binária L1 do relé. Para procurar digite

“Ctrl+F” e digite “CB Healthy”.

Figura 33

(22)

Suba até o canto superior direito do arquivo e encontre a entrada “Input L1” e apague o bloco associado.

Figura 35

Clique no ícone destacado e associe o seguinte sinal.

(23)

Faça a conexão entre os blocos, salve o arquivo, em seguida feche o editor de blocos lógicos e retorne ao software “MiCOM”.

Figura 37

3.10 Enviando Ajustes para o Relé

Clique no ícone “Device [P545]” em seguida no ícone destacado em verde.

Figura 38

(24)

(25)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 4. Ajustes do software Sequenc

4.1 Abrindo o Sequenc

Clique no ícone do gerenciador de aplicativos CTC.

Figura 40

Efetue um clique no ícone do software Sequenc.

(26)

Figura 42

4.2 Configurando os Ajustes

Ao abrir o software a tela de “Ajustes” abrirá automaticamente (desde que a opção

“Abrir Ajustes ao Iniciar” encontrado no menu “Opções Software” esteja

selecionada). Caso contrário clique diretamente no ícone “Ajustes”.

Figura 43

Dentro da tela de “Ajustes” preencha a aba “Inform. Gerais” com dados do dispositivo testado, local da instalação e o responsável. Isso facilita a elaboração do relatório sendo que essa aba será a primeira a ser mostrada.

(27)

Figura 44

4.3 Sistema

Na tela a seguir dentro da sub aba “Nominais” são configurados os valores de frequência, sequencia de fase, tensões primárias e secundárias, correntes primárias e secundárias, relações de transformação de TPs e TCs. Existe ainda duas sub abas

“Impedância” e “Fonte” cujos dados não são relevantes para esse teste.

(28)

Existem outras abas onde o usuário pode inserir notas e observações, figuras explicativas, pode criar um “check list” dos procedimentos para realização de teste e ainda criar um esquema com toda a pinagem das ligações entre mala de teste e o equipamento de teste.

5. Ajustes Distância

Nota: O relé “SCHNEIDER P545” será parametrizado com duas zonas. Uma zona para loops bifásicos trifásicos e outra para loops monofásicos. Caso o usuário sinta necessidade de testar outras zonas juntamente com a função de religamento ele deve habilitá-las.

5.1 Tela Distância > Ajuste Prot. Distância

O primeiro passo é ajustar o fator de compensação de terra.

(29)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 5.2 Inserindo as Zonas de Fase

A primeira zona a ser inserida será a zona-1 (Fase). Clique no campo “Inserir” destacado na cor verde da figura anterior. Na tela de ajustes, primeiramente escolhe-se a máscara do relé “SCHNEIDER/AREVA P54x,P446 - MHO.”. Deve-escolhe-se ajustar o tempo de atuação, escolher o tipo de falta (loop), inserir as características da zona e a direcionalidade. Ajuste os valores das tolerâncias e por fim clique em “OK”.

(30)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 5.3 Inserindo as Zonas de Terra

A segunda zona a ser inserida será a zona-1 (Terra). Clique no campo “Inserir” destacado na cor verde da figura anterior. Na tela de ajustes, primeiramente escolhe-se a máscara do relé “SCHNEIDER/AREVA P54x,P446 - MHO.”. Deve-escolhe-se ajustar o tempo de atuação, escolher o tipo de falta (loop), inserir as características da zona e a direcionalidade. Ajuste os valores das tolerâncias e por fim clique em “OK”.

(31)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 6. Configurações de Hardware

No menu “Início” clique no botão “Config Hrd.” para configurar a fonte de alimentação, estipular a configuração dos canais de gerações e o método de parada das binárias de entrada.

Figura 49

7. Direcionamento de Canais

Após realizar a configuração do hardware clique no ícone destacado para associar os canais criados com os nós de modo automático. Escolha para isso a opção “Básico”.

(32)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 8. Restauração do Layout

Devido à grande flexibilidade que o software apresenta permitindo que o usuário escolha quais janelas sejam apresentadas e em qual posição, utiliza-se o comando para restaurar as configurações padrões. Clique no botão “Layout” e em seguida em

“Recriar Gráficos” repita o processo clicando em “Layout” e em “Restaurar Layout”. No decorrer do teste são excluídas as janelas que não são relevantes.

Figura 51

A seguir é mostrada a estrutura padrão após os comandos anteriores.

Figura 52

9. Estrutura do teste para a função de religamento

9.1 Criando sequência de eventos para religamento tripolar

O teste consiste basicamente em aplicar uma situação pré-falta com condições nominais e em seguida uma falta trifásica para analisar o religamento. Para auxiliar o usuário encontrar os valores de tensão e corrente que resultem em uma falta trifásica, existe uma ferramenta de fácil manuseio denominado “Plano de Impedância”. Nessa ferramenta clica-se diretamente em um ponto dentro da zona de atuação e o software

(33)

calcula automaticamente os parâmetros necessários. Nesse mesmo momento insere-se o tempo de pré-falta, falta e pós-falta. Para testar o religamento utiliza-se três vezes essa opção.

9.2 Primeira sequência de eventos

Figura 53

9.3 Primeira sequência de eventos

Figura 54

O passo seguinte é inserir um ponto dentro da zona 1. Clique com no botão destacado de vermelho “Inserir”.

(34)

Figura 55

Ao inserir um ponto os seguintes ajustes devem ser efetuados. Deve-se ter uma atenção especial no tempo de pós-falta de modo que esse tempo deve ser maior que o tempo morto para que possa ocorrer o religamento.

Figura 56

Ao clicar em “Ok” o usuário possui a liberdade de escolher qualquer ponto desde que seja dentro da zona. Após escolher o local basta confirmar e o primeiro ponto de teste foi criado.

(35)

Figura 57

Ao mesmo tempo a primeira sequência de eventos é criada.

Figura 58

O próximo passo é alterar o estado da saída binária da mala de teste BO1 para fechado na pós falta. A BO1 será utilizada para indicar ao relé que o disjuntor está pronto para o ciclo abre-fecha-abre permitindo o religamento. Para alterar o estado da binária, clique na aba “BO, GO e Avanço”. A figura a seguir mostra como fazer a

(36)

alteração na Pós-Falta 01. O usuário pode optar também por inserir essa sequencias de eventos manualmente, ou seja, evento por evento especificando valores de tensões e correntes. Os detalhes de como esses ajustes podem ser feitos encontram-se no seguinte tutorial:

http://www.conprove.com.br/pub/tutoriais/Tutorial_RELE_PEXTRON_RELIGAME NTO_SEQUENC_CE6006.pdf

Figura 59

9.4 Segunda sequência de eventos

Clique no ícone “Plano de Impedância” (figura 53) e insira o próximo ponto com os seguintes ajustes:

Figura 60

O próximo passo é escolher onde fixar o ponto de teste e confirmar a criação de mais um conjunto de sequências.

(37)

Figura 61

Ao mesmo tempo a segunda sequência de eventos é criada.

(38)

O próximo passo é alterar o estado da saída binária da caixa de teste BO1 para fechado na pós falta da segunda sequência de eventos.

Figura 63

9.5 Terceira sequência de eventos

Clique no ícone “Plano de Impedância” (figura 53) e insira o próximo ponto com os seguintes ajustes:

Figura 64

O próximo passo é escolher onde fixar o ponto de teste e confirmar a criação de mais um conjunto de sequências.

(39)

Figura 65

Ao mesmo tempo um conjunto de sequência de eventos é criada.

(40)

O próximo passo é alterar o estado da saída binária da caixa de teste BO1 para fechado na pós falta do segundo conjunto sequência de eventos.

Figura 67

9.6 Habilitar entradas binárias

O próximo passo é habilitar as entradas binárias BI1; BI2 para que se visualizem seus estados. Para isso efetue um duplo clique na opção “Forma de Onda” da janela do meio e maximize a tela para que escolher os sinais relevantes e inserir marcações para análise do tempo.

Figura 68

Clique com o botão direito e aumente a altura dos gráficos, caso necessário. O próximo passo é selecionar apenas as entradas binárias BI1 e BI2. Deixe marcado também somente a saída binária BO1, em breve ela será utilizada.

(41)

Figura 69

Para retornar essa janela para a posição inicial efetue um duplo clique na barra superior (descrição da janela). Ou feche a janela e refaça o procedimento citado no item 8.

9.7 Avaliação do tempo de operação

Três avaliações são necessárias, à primeira avalia o primeiro tempo de religamento da função 79, a segunda avalia o segundo tempo de religamento da função 79 e a terceira avalia o terceiro tempo de religamento. Dê um duplo clique na aba avaliações. Para adicionar as avaliações de tempo, clique no botão destacado em vermelho, dentro da aba avaliações. Observe na figura a seleção de sinais nas colunas “Ignorar Antes”,

“Iniciar”, “Fim”, “Tnominal” e “Tdesvio”.

Figura 70

(42)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 9.8 Iniciando a geração

Comece a geração através do atalho “Alt + G”. Após o término do teste pode-se visualizar as formas de ondas, a atuação da função de distância, os comandos de religamento e a avaliação final do tempo.

Figura 71

De acordo com a figura anterior percebe-se que os tempos de religamento estão dentro da faixa prevista de modo que o teste está aprovado.

9.9 Criando sequência de eventos para religamento monopolar

Para criar o teste para verificar o tempo de religamento monopolar clique no ícone abaixo para reeditar o teste.

Figura 72

Em seguida altere as três faltas para fase-terra (A-T). A figura a seguir mostra essa modificação para faltas 1 e 2 devendo ser feita também na falta 3.

(43)

Figura 73

9.10 Iniciando a geração

Comece a geração através do atalho “Alt + G” ou pelo ícone . Após o término do teste pode-se visualizar as formas de ondas, as atuações das funções de distância e comando de fechamento do disjuntor e a avaliação final do tempo.

Figura 74

De acordo com a figura anterior percebe-se que os tempos de religamento estão dentro da faixa prevista de modo que o teste está aprovado.

(44)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 10. Relatório

Após finalizar o teste clique no ícone destacado na figura anterior ou através do comando “Ctrl +R” para chamar a tela de pré-configuração do relatório. Escolha a língua desejada assim como as opções que devem fazer parte do relatório.

Figura 75

(45)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 APÊNDICE A

A.1 Designações de terminais

Figura 77

(46)

Rua Visconde de Ouro Preto, 77 - Bairro Custódio Pereira - Uberlândia – MG - CEP 38405-202 APÊNDICE B

Equivalência de parâmetros do software e o relé em teste.

Tabela 1

Software Sequenc Relé Schneider P545

Parâmetro Figura Parâmetro Figura

Religamento

79-1 70 Dead time 1 23

79-2 70 Dead time 2 23
