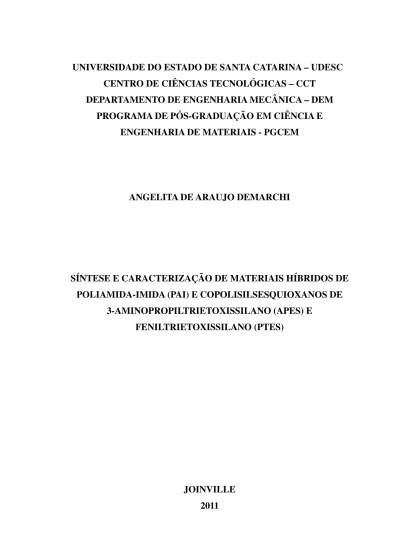

UNIVERSIDADE DO ESTADO DE SANTA CATARINA – UDESC
CENTRO DE CIÊNCIAS TECNOLÓGICAS – CCT
DEPARTAMENTO DE ENGENHARIA MECÂNICA – DEM
PROGRAMA DE PÓS-GRADUAÇÃO EM CIÊNCIA E
ENGENHARIA DE MATERIAIS - PGCEM
ANGELITA DE ARAUJO DEMARCHI
SÍNTESE E CARACTERIZAÇÃO DE MATERIAIS HÍBRIDOS DE
POLIAMIDA-IMIDA (PAI) E COPOLISILSESQUIOXANOS DE
3-AMINOPROPILTRIETOXISSILANO (APES) E
FENILTRIETOXISSILANO (PTES)
ANGELITA DE ARAUJO DEMARCHI
SÍNTESE E CARACTERIZAÇÃO DE MATERIAIS HÍBRIDOS DE
POLIAMIDA-IMIDA (PAI) E COPOLISSILSESQUIOXANOS DE
3-AMINOPROPILTRIETOXISSILANO (APES) E
FENILTRIETOXISSILANO
(PTES)Dissertação apresentada para a obtenção do título de mestre em Ciência e Engenharia de Materiais da Universidade do Estado de Santa Catarina, Centro de Ciências Tecnológicas – CCT.
Orientador: Sérgio Henrique Pezzin
“SÍNTESE E CARACTERIZAÇÃO DE MATERIAIS HÍBRIDOS DE POLIAMIDA-IMIDA (PAI) E COPOLISSILSESQUIOXANOS DE 3-AMINOPROPILTRIETOXISSILANO (APES) E FENILTRIETOXISSILANO
(PTES)”
por
ANGELITA DE ARAUJO DEMARCHI
Esta dissertação foi julgada adequada para a obtenção do título de
MESTRE EM CIÊNCIA E ENGENHARIA DE MATERIAIS
área de concentração em “Polímeros”, e aprovada em sua forma final pelo
CURSO DE MESTRADO EM CIÊNCIA E ENGENHARIA DE MATERIAIS
CENTRO DE CIÊNCIAS TECNOLÓGICAS DA
UNIVERSIDADE DO ESTADO DE SANTA CATARINA.
Dr. Sérgio Henrique Pezzin CCT/UDESC (presidente/orientador)
Banca Examinadora:
Joinville, 25 de fevereiro de 2011
Dr. Andre Galembeck UFPE
Dra. Daniela Becker UDESC
FICHA CATALOGRÁFICA
D372s
Demarchi, Angelita de Araujo.
Síntese caracterização de materiais híbridos de poliamida-imida (PAI) e copolissilsesquioxanos de 3-aminopropiltrietoxissilano (APES) e feniltrietoxissilano (PTES)/Angelita de Araujo Demarchi;
Orientador: Pezzin, Sérgio Henrique 103 f. ; 30cm
Incluem referências.
Dissertação (mestrado) – Universidade do Estado de Santa Catarina, Centro de Ciências Tecnológicas, Mestrado em Ciências e Engenharia de Materiais, Joinville, 2011.
1. Polímeros 2. Híbridos 3. Verniz I. Pezzin, Sérgio Henrique.
4
AGRADECIMENTOS
A DEUS, simplesmente por tornar tudo possível.
Ao meu marido, Jackson, pela infinita paciência, compreensão e companheirismo. Ao professor Sérgio Pezzin, pela orientação, apoio e amizade neste período.
A UDESC, pelo fornecimento da estrutura necessária para preparo das amostras e caracterizações.
A empresa WEG pela colaboração e fornecimento de recursos para a realização deste trabalho.
Aos meus pais, Osório e Isabel, por seu amor, exemplo de dedicação e por serem meus grandes incentivadores.
Aos colegas do Laboratório de P & D pelo auxílio e apoio.
Aos colegas do LabPol, em especial Mariana, Kelen, Delne e Jonas, pela amizade e constante disponibilidade em ajudar.
A professora Inez Valéria pela análise de NMR, e ao professor Carlos Lepienski pelas análises de nanoindentação.
A professora Célia Malfatti, pela contribuição com as imagens de AFM. Aos colegas Edina e Joel, pelas caronas e agradáveis conversas.
A todos meus amigos e familiares pelo constante apoio, incentivo e por compreenderem minha ausência em muitos momentos durante estes anos de mestrado.
RESUMO
Demarchi, Angelita de Araujo. Síntese caracterização de materiais híbridos de poliamida-imida (PAI) e copolissilsesquioxanos de 3-aminopropiltrietoxissilano (APES) e feniltrietoxissilano (PTES). 2011. 96f. Dissertação (Mestrado em Ciência e Engenharia dos Materiais – Área: Polímeros) – Universidade do Estado de Santa Catarina, Programa de Pós-Graduação em Ciência e Engenharia de Materiais, Joinville, 2011.
O polímero poliamida-imida (PAI) é amplamente utilizado em fios esmaltados para aplicações elétricas devido ao balanço de suas propriedades mecânicas, elétricas e térmicas. Este polímero pode ser melhorado pela adição de cargas inorgânicas em sua matriz, dentre elas os silsesquioxanos, formando híbridos orgânicos/inorgânicos. O presente trabalho apresenta o preparo de polímeros híbridos PAI/copolissilsesquioxano (PAI/coPSQ), onde a matriz de poliamida-imida (PAI) é preparada a partir da reação de condensação entre o anidrido trimelitico (TMA) e o difenilmetano-4,4-diisocianato (MDI), e o copolissilsesquioxano é preparado pelo método sol-gel a partir de precursores alcóxidos, neste caso o 3-aminopropiltrietoxissilano (APES) e o feniltrietoxissilano (PTES). Foram avaliadas as metodologias de obtenção do híbrido PAI/coPSQ por mistura simples e por reação in situ. Os
polímeros híbridos foram caracterizados quanto às suas características espectroscópicas e morfológicas, propriedades elétricas, mecânicas e térmicas. Os vernizes de PAI preparados com coPSQs ricos em APES apresentaram gelatinização devido ao alto grau de reticulação gerado pelas ligações cruzadas entre as cadeias poliméricas do PAI e os grupos amínicos. O método de mistura por reação in situ mostrou-se mais eficiente na geração do híbrido
PAI/coPSQ, minimizando a ocorrência de gelatinização. As análises morfológicas confirmaram a ausência de separação entre as fases orgânica e inorgânica e as análises de FTIR e NMR 13C e 29Si confirmaram formação da rede Si-O-Si. As amostras híbridas PAI/coPSQ não apresentaram alterações significativas de Tg, enquanto que o híbrido PAI/PTES obtido pela policondensação somente do PTES apresentou grande diminuição de Tg. Os híbridos PAI/PSQs apresentaram uma pequena melhoria na estabilidade térmica analisada por termogravimetria. Os resultados do ensaio de nanoindentação confirmaram a influência da adição do coPSQ para o aumento da dureza e do módulo de elasticidade dos filmes de PAI, enquanto que os resultados médios da propriedade de rigidez dielétrica apresentaram tendência de aumento.
ABSTRACT
Demarchi, Angelita de Araujo. Synthesis and characterization of hybrid organic-inorganic materials of polyamide-imide (PAI) and copolisilsesquioxanes of 3-aminopropyltriethoxisilane (APES) and phenyltriethoxysilane (PTES). 2011. 96p. Dissertation (Master Course in Science and Materials Engineering – Area: Polymers) – Santa Catarina State University, Post-Graduation Program in Science and Materials Engineering, Joinville, 2011.
Polyamide-imide (PAI) is a polymer widely used in magnet wires for electrical applications due to combination of their mechanical, electrical and thermal properties. This polymer can be improved by the addition of inorganic moieties, among them silsesquioxanes, forming organic/inorganic hybrids. This dissertation presents the preparation of hybrid polymers PAI/copolysilsesquioxane (PAI/coPSQ), where the matrix of polyamide-imide (PAI) is prepared from the condensation of trimellitic anhydride (TMA) and diphenylmethane-4 ,4-diisocyanate (MDI), and the copolysilsesquioxane is prepared by the sol-gel method from alkoxide precursors, in this case, 3-aminopropyltriethoxysilane (APES) and phenyltrietoxisilane (PTES). The methods for obtaining the hybrid PAI/coPSQ by simple mixing and in situ reaction were evaluated. The hybrid polymers were characterized by their
spectroscopic characteristics, morphology, electrical, mechanical and thermal properties. The PAI/coPSQs coatings prepared with APES-rich coPSQ presented gelatinization due to high crosslinking generated by the polymer chains of PAI and the amine groups of PSQ. The method of in situ reaction mixture was more efficient in the generation of hybrid PAI/coPSQ,
minimizing the occurrence of gelatinization. The SEM and AFM confirmed the absence of separation between the organic and inorganic phases and the FTIR and NMR 13C and 29Si analysis confirmed the formation of a Si-O-Si network. PAI/coPSQ hybrid samples showed no significant changes of Tg, while PAI/PTES hybrid obtained by polycondensation of PTES presented a decrease of Tg. PAI/PSQs hybrids were analyzed by thermogravimetry and showed a small improvement in thermal resistance. The results of nanoindentation tests confirmed the influence of adding coPSQ to increase hardness and elastic modulus of PAI films, while the average performance of dielectric strength showed trends of increasement.
8
