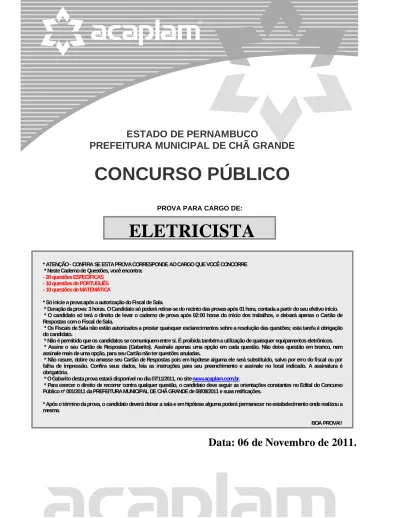

CONCURSO PÚBLICO ELETRICISTA

PROVA PARA CARGO DE:

Data: 06 de Novembro de 2011.

ESTADO DE PERNAMBUCO

PREFEITURA MUNICIPAL DE CHÃ GRANDE

CONCURSO PÚBLICO

* ATENÇÃO - CONFIRA SE ESTA PROVA CORRESPONDE AO CARGO QUE VOCÊ CONCORRE * Neste Caderno de Questões, você encontra:

- 20 questões ESPECÍFICAS - 10 questões de PORTUGUÊS - 10 questões de MATEMÁTICA

* Só inicie a prova após a autorização do Fiscal de Sala.

* Duração da prova: 3 horas. O Candidato só poderá retirar-se do recinto das provas após 01 hora, contada a partir do seu efetivo início. * O candidato só terá o direito de levar o caderno de prova após 02:00 horas do início dos trabalhos, e deixará apenas o Cartão de Respostas com o Fiscal de Sala.

* Os Fiscais de Sala não estão autorizados a prestar quaisquer esclarecimentos sobre a resolução das questões; esta tarefa é obrigação do candidato.

* Não é permitido que os candidatos se comuniquem entre si. É proibida também a utilização de quaisquer equipamentos eletrônicos. * Assine o seu Cartão de Respostas (Gabarito). Assinale apenas uma opção em cada questão. Não deixe questão em branco, nem assinale mais de uma opção, para seu Cartão não ter questões anuladas.

* Não rasure, dobre ou amasse seu Cartão de Respostas pois em hipótese alguma ele será substituído, salvo por erro do fiscal ou por falha de impressão. Confira seus dados, leia as instruções para seu preenchimento e assinale no local indicado. A assinatura é obrigatória.

* O Gabarito desta prova estará disponível no dia 07/11/2011, no site www.acaplam.com.br.

* Para exercer o direito de recorrer contra qualquer questão, o candidato deve seguir as orientações constantes no Edital do Concurso Público nº 001/2011 da PREFEITURA MUNICIPAL DE CHÃ GRANDE de 08/08/2011 e suas retificações.

* Após o término da prova, o candidato deverá deixar a sala e em hipótese alguma poderá permanecer no estabelecimento onde realizou a mesma.

BOA PROVA!!

PARTE I – ELETRICIDADE

01 - Considere as seguintes afirmativas

I. Os circuitos de iluminação devem ser separados dos circuitos de tomadas.

II. Em cada cômodo deve ser previsto pelo menos um ponto de luz no teto, comandado por um interruptor na parede.

III. Em cômodos ou dependências com menos de 8 m2 de área, deve ser previsto no mínimo um ponto de tomada.

A(s) afirmativa(s) que segue(m) as recomendações da NBR 5410 é(são) : A) I, apenas. B) II e III, apenas. C) I e III, apenas. D) I e II, apenas. E) III, apenas.

02 – Duas lâmpadas incandescentes têm suas especificações em 220 V, de 100 W e 150 W, respectivamente. Essas lâmpadas são conectadas em série e a associação resultante ligada a uma rede de 220 V. Nesse caso, a potência total desenvolvida pelas lâmpadas é de

A) 60 W. B) 250 W. C) 125 W. D) 150 W. E) 90 W.

Considere o enunciado a seguir para responder às questões 03 e 04.

Um determinado motor de indução apresenta os seguintes dados de placa:

220/380/440/760 28,8/16,6/14,4/8,3 10 Volts Ampéres HP 03 - As grandezas elétricas na sequência que estão sendo informadas são, respectivamente:

A) Tensão, Corrente e Potência. B) Potência, Tensão e Corrente. C) Corrente, Tensão e Potência. D) Tensão, Potência e Corrente. E) Potência, Corrente e Tensão.

04 – Se o motor for ligado à rede através de uma chave de partida estela–triângulo (Y-), a rede deverá ter uma das seguintes tensões de linha:

A) 380 V ou 760 V. B) 220 V ou 440 V. C) 220 V ou 380 V. D) 440 V ou 760 V. E) 380 V ou 440 V.

05 – Um circuito é formado pela associação, em série, de cinco grupos de quatro resistências iguais em paralelo. Para determinar o valor de cada resistência, foi aplicada uma tensão de 100 V no circuito e obtido uma corrente de 1 mA. O valor de cada uma das resistências, idênticas, é

A) 20 kΩ. B) 5 kΩ. C) 125 kΩ. D) 800 Ω. E) 80 kΩ.

06 – A característica de consumo de potência, em kW, em função do tempo, em horas, de um determinado consumidor é mostrada na figura a seguir.

A energia consumida, após as oito horas, foi de A) 80 kW.h.

B) 48 kW.h. C) 52 kW.h. D) 10 kW.h. E) 62 kW.h.

07 – Um transformador trifásico alimenta, através de seu secundário, uma linha de baixa tensão de 380/220 V. Sabendo que o seu primário está ligado a uma linha a três fios de 13,8 kV, a relação do número de espiras entre os enrolamentos do primário e secundário deste transformador é de A) 380/220. B) 220/13.800. C) 13.800/380. D) 13.800/220. E) 380/13.800.

08 - Um motor de corrente contínua necessita de dispositivos para limitar a sua corrente de partida. Para tal, foram feitas as seguintes propostas:

IV. A utilização de um transformador abaixador de tensão, para alimentar o motor.

V. A utilização de um resistor em série com o motor. VI. A utilização de um capacitor de partida.

Das propostas, a(s) que poderá(ão) obter o desejado é(são): A) I e II, apenas.

B) I, II e III. C) II, apenas. D) II e III, apenas. E) I e III, apenas.

09 – Dois capacitores de 1,2 µF e 0,8 µF, ambos projetados para uma tensão máxima de 300 V, são associados em paralelo. A capacitância equivalente e a tensão máxima que pode ser aplicada à associação são, respectivamente,

A) 0,48 µF e 600 V. B) 1,0 µF e 300 V C) 0,48 µF e 300 V D) 2 µF e 600 V E) 2 µF e 300 V.

10 – Uma bateria fornece 30 V, em seus terminais, quando se encontra sem carga. Ao alimentar uma carga que requer uma corrente de 20 A, a tensão cai para 24 V. O valor da resistência interna dessa bateria é de

A) 1,5 . B) 0,3 . C) 1,2 . D) 2,5 . E) 0,6 .

11 – Segundo a NBR 5410, as instalações de baixa tensão devem obedecer, quanto aos aterramentos funcional e de proteção, a três esquemas básicos de aterramento. Em um dos esquemas tem-se:

I. A fonte de alimentação, em geral o secundário do transformador, está diretamente aterrada.

II. A massa não tem aterramento próprio, utilizando o aterramento da fonte.

III. O aterramento da massa é feito por um condutor, diferente do condutor neutro.

O referido esquema de ligação é A) TN-S.

B) TN-C. C) TT. D) IT. E) IN.

A figura a seguir, será utilizada para responder as questões 12 e 13. L N K1 K2 A1 A1 A2 A2 S0A S1A S2A S1F _S2 F K1 K2 53 54 53 54 21 22 21 22 K2 K1 F1 F2

Na figura é representado o diagrama de comando de uma chave reversora, onde, com o contactor “K1” energizado, o motor gira no sentido anti-horário e, com o contactor “K2” energizado, o motor gira no sentido horário.

12 - O motor está girando no sentido anti-horário e, devido a um defeito de instalação, S2A encontra-se

curto-circuitado. Se o operador pressionar e soltar a botoeira,S2F

, pode-se afirmar que

A) O motor será momentaneamente desligado da rede e, em seguida, voltará a girar no sentido anti-horário. B) O motor será desligado definitivamente da rede. C) O motor reverterá momentaneamente o sentido de

rotação e, em seguida, será desligado da rede. D) O motor continuará alimentado, girando no sentido

anti-horário.

E) O motor reverterá normalmente o sentido de rotação.

13 - Considere as seguintes afirmações:

I. O contato 21-22 de K2 impede a entrada do contactor “K1”, quando o contactor “K2” está energizado.

II. Os contactores “K1” e “K2” só serão energizados, ao mesmo tempo, se S1F e S2F forem pressionados

simultaneamente.

III. O contato 53-54 de K1 mantém o contactor “K1” energizado após o acionamento de S2F.

IV. Um curto-circuito no contato 21-22 de K1, impede a reversão de rotação do motor.

Estão corretas apenas as afirmativas feitas nos itens A) I e III.

B) I, III e IV. C) I, II e III. D) II, III e IV. E) II e IV.

14 – Em uma determinada instalação, deseja-se que uma lâmpada seja controlada por cinco pontos distintos. Para a execução do projeto foi feito um levantamento de preços e os seguintes valores foram obtidos:

Componente Preço por unidade (R$) Interruptor simples 12,50 Interruptor paralelo 14,50 Interruptor intermediário 22,50

O gasto esperado em interruptores para esse projeto é de A) R$ 72,50.

B) R$ 68,50. C) R$ 96,50. D) R$ 112,50. E) R$ 88,50.

15 – Observe a figura a seguir.

Os valores das correntes, i1 e i2, em função da corrente i,

respectivamente, são: A) _i R2 R2 R1  _e i R1 R2 R1  _. B) _i R2 R1 R1  e _i R2 R1 R2  . C) _i R2 R1 R2  e _i R2 R1 R1  . D) _i R1 R2 R1  _e i R2 R2 R1  _. E) R1i e R2i

16 - As afirmações abaixo são feitas para alguns equipamentos de medição.

I. Possui resistência interna muito pequena. II. Possui resistência interna muito alta. III. Deve ser conectado em paralelo com a carga. IV. Deve ser conectado em série com a carga.

As afirmativas são corretamente aplicadas quando referidas:

A) II e IV ao amperímetro e I e III ao voltímetro. B) I e IV ao amperímetro e II e III ao voltímetro. C) I e III ao amperímetro e II e IV ao voltímetro. D) II e III ao amperímetro e I e IV ao voltímetro. E) I e III ao amperímetro e I e IV ao voltímetro. 17 - Em um trecho de um projeto de instalação elétrica encontra-se o seguinte diagrama unifilar :

Na sequência, os condutores representados no diagrama são:

A) 1 condutor de fase, 2 condutores de neutro, um condutor de proteção e 3 condutores de retorno. B) 1 condutor de retorno, 2 condutores de fase, um

condutor de proteção e 3 condutores de neutro. C) 1 condutor de proteção, 2 condutores de fase, um

condutor de neutro e 3 condutores de retorno. D) 1 condutor de proteção, 2 condutores de neutro, um

condutor de fase e 3 condutores de retorno.

E) 1 condutor de neutro, 2 condutores de fase, um condutor de proteção e 3 condutores de retorno. 18 – Dois transformadores, T1 e T2, são especificados em 220/110 V e 220/22 V, respectivamente. O primário do transformador T2 é conectado ao secundário do transformador T1 e o transformador T1 ligado á rede elétrica. Se a tensão medida no secundário de T2 é 15 V, conclui-se que a tensão da rede elétrica é

A) 200 V. B) 3 V. C) 150 V. D) 100 V. E) 300 V.

19 – Observe o circuito da figura a seguir.

A

300V

O valor da corrente medida pelo amperímetro é

A) 110 A.. B) 43,75 A. C) 85 A. D) 66,25 A. E) 153,75 A.

20 – Em um ramal que alimenta um motor monofásico estão conectados: um voltímetro medindo 220 V, um amperímetro medindo 10 A e um wattímetro medindo 1760 W. O fator de potência do circuito, de acordo com essas medições, é A) 0,9. B) 0,85. C) 1,0. D) 0,95. E) 0,8.
