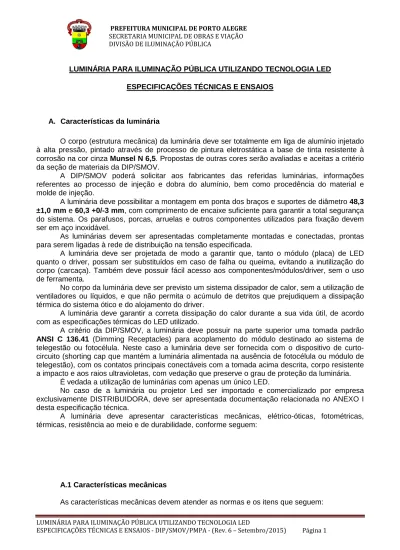

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS

(1)

LUMINÁRIA PARA ILUMINAÇÃO PÚBLICA UTILIZANDO TECNOLOGIA LED

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 1 LUMINÁRIA PARA ILUMINAÇÃO PÚBLICA UTILIZANDO TECNOLOGIA LED

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS

A. Características da luminária

O corpo (estrutura mecânica) da luminária deve ser totalmente em liga de alumínio injetado à alta pressão, pintado através de processo de pintura eletrostática a base de tinta resistente à corrosão na cor cinza Munsel N 6,5. Propostas de outras cores serão avaliadas e aceitas a critério da seção de materiais da DIP/SMOV.

A DIP/SMOV poderá solicitar aos fabricantes das referidas luminárias, informações referentes ao processo de injeção e dobra do alumínio, bem como procedência do material e molde de injeção.

A luminária deve possibilitar a montagem em ponta dos braços e suportes de diâmetro 48,3

±1,0 mm e 60,3 +0/-3 mm, com comprimento de encaixe suficiente para garantir a total segurança

do sistema. Os parafusos, porcas, arruelas e outros componentes utilizados para fixação devem ser em aço inoxidável.

As luminárias devem ser apresentadas completamente montadas e conectadas, prontas para serem ligadas à rede de distribuição na tensão especificada.

A luminária deve ser projetada de modo a garantir que, tanto o módulo (placa) de LED quanto o driver, possam ser substituídos em caso de falha ou queima, evitando a inutilização do corpo (carcaça). Também deve possuir fácil acesso aos componentes/módulos/driver, sem o uso de ferramenta.

No corpo da luminária deve ser previsto um sistema dissipador de calor, sem a utilização de ventiladores ou líquidos, e que não permita o acúmulo de detritos que prejudiquem a dissipação térmica do sistema ótico e do alojamento do driver.

A luminária deve garantir a correta dissipação do calor durante a sua vida útil, de acordo com as especificações térmicas do LED utilizado.

A critério da DIP/SMOV, a luminária deve possuir na parte superior uma tomada padrão

ANSI C 136.41 (Dimming Receptacles) para acoplamento do módulo destinado ao sistema de

telegestão ou fotocélula. Neste caso a luminária deve ser fornecida com o dispositivo de curto-circuito (shorting cap que mantém a luminária alimentada na ausência de fotocélula ou módulo de telegestão), com os contatos principais conectáveis com a tomada acima descrita, corpo resistente a impacto e aos raios ultravioletas, com vedação que preserve o grau de proteção da luminária.

É vedada a utilização de luminárias com apenas um único LED.

No caso de a luminária ou projetor Led ser importado e comercializado por empresa exclusivamente DISTRIBUIDORA, deve ser apresentada documentação relacionada no ANEXO I desta especificação técnica.

A luminária deve apresentar características mecânicas, elétrico-óticas, fotométricas, térmicas, resistência ao meio e de durabilidade, conforme seguem:

A.1 Características mecânicas

(2)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 2 - Resistência ao carregamento vertical

Deve ser aplicada, nos dois sentidos verticais, perpendicular ao corpo de cada luminária, uma carga de dez vezes o peso da luminária completa (incluindo o peso do driver), no baricentro da mesma, por um período de 5 minutos, estando a luminária fixa em sua posição normal de trabalho, em suportes adequados com os mesmos diâmetros dos braços de aplicação. Após o ensaio qualquer parte do corpo não deve apresentar ruptura ou deformação.

- Resistência ao carregamento horizontal

Deve ser aplicada, nos dois sentidos horizontais perpendiculares ao braço, uma carga de dez vezes o peso de cada luminária completa (incluindo o peso do driver), no baricentro da mesma, por um período de 5 minutos, estando a luminária fixa em suportes adequados com os mesmos diâmetros dos braços de aplicação. Após o ensaio qualquer parte do corpo não deve apresentar ruptura ou deformação.

- Resistência à vibração.

Norma utilizada: NBR IEC 60598-1/2010 ITEM 4.20

A luminária deve ser ensaiada conforme ABNT-NBR IEC 60598-1. O ensaio deve ser realizado com a luminária energizada e completamente montada com todos os componentes, inclusive driver. Para que seja aprovada, além das avaliações previstas na

NBR IEC 60598-1, após o ensaio, a luminária deve ser capaz de operar em sua condição

normal de funcionamento sem apresentar quaisquer falhas elétricas ou mecânicas como trincas, quebras, empenos, deformações, abertura dos fechos e outras que possam comprometer seu desempenho.

- Resistência a impactos mecânicos

Norma utilizada: IEC 62262/2002

A parte ótica da luminária deve ser submetida a ensaio de resistência contra impactos mecânicos externos e apresentar grau mínimo de proteção IK 07. A verificação do grau de proteção contra impactos mecânicos deve ser realizada de acordo com a norma IEC

62262.

- Resistência ao torque dos parafusos e conexões

Norma utilizada: NBR IEC 60598-1/2010 ITEM 4.12

Os parafusos utilizados na confecção das luminárias e nas conexões destinadas à instalação das luminárias devem ser ensaiados conforme a ABNT NBR IEC 60598-1 e não devem apresentar qualquer deformação durante o aperto e o desaperto ou provocar deformações e/ou quebra da luminária.

A.2 Características elétrico-óticas

As características elétricas e óticas devem atender as normas e os itens que seguem: - Potência da Luminária: Valor declarado pelo fabricante para a luminária.

Norma utilizada: NBR 16026/2012 ITEM 8

Nesta especificação denomina-se “Potência da Luminária” ao valor da potência total consumida pela luminária onde se incluem: as potências consumidas pelos LEDs, pelo driver e quaisquer outros dispositivos internos necessários ao funcionamento da luminária. Não se inclui nesta potência o consumo de dispositivos de telegestão ou relés fotoelétricos acoplados externamente à luminária.

(3)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 3 - Tensão/freqüência nominal da rede de alimentação: 220 V/60 Hz.

- Fator de potência : _≥ 0,92.

Norma utilizada: NBR 16026/2012 ITEM 9

- Temperatura de cor : _≥ 5000K

Norma utilizada: IESNA LM-79.

OBS: A critério desta DIP/SMOV poderão ser aceitas luminárias e projetores com temperatura de cor abaixo de 5000K.

- Índice de reprodução de cor _≥70.

Norma utilizada: IESNA LM-79:

- Eficiência luminosa total _≥ 90 lm/W.

Norma utilizada: IESNA LM-79 - Resistência de isolamento:

A resistência de isolamento deve estar em conformidade com a norma NBR IEC 60598-1. - Rigidez dielétrica:

A luminária deve resistir uma tensão de no mínimo 1460 V (classe I), em conformidade com as normas NBR 15129 e NBR IEC 60598-1.

- Proteção contra transientes (surtos de tensão):

Norma utilizada: ANSI/IEEE C.62.41-1991

O dispositivo protetor contra surtos (DPS) deve ser instalado em série com a entrada de alimentação da luminária, além de suportar impulsos de tensão de pico de 10.000 ± 10%

V (forma de onda normalizada 1,2/50µs) e corrente de descarga de 5.000 A (forma de

onda normalizada 8/20µs), tanto para o modo comum como para o modo diferencial

(L1-Terra, L1-L2/N, L2/N-Terra), em conformidade com a norma ANSI/IEEE C.62.41-1991 –

Cat. C2/C3 e IEC 61643-11.

O grau de proteção (IP) do protetor de surtos deve ser de no mínimo IP-66, em conformidade com a norma NBR IEC 60598-1 e NBR IEC 60529.

Além de proteger todo equipamento instalado na luminária, a proteção contra transientes deve ser instalada de forma a atuar também sobre o dispositivo de telegestão, ou a célula fotoelétrica, instalados na “tomada padrão ANSI C 136.41”, referida no item A acima, quando for o caso.

- Proteção contra choques elétricos:

A luminária deve apresentar proteção contra choque elétrico, em conformidade com a norma NBR IEC 60598-1 e NBR 15129.

- Fiação interna e externa:

A fiação interna e externa deve estar conforme as prescrições da ABNT NBR 15129 e

NBR IEC 60598-1 2010 SEÇÃO 5

- Aterramento:

A luminária deve ter um ponto de aterramento, em conformidade com a norma NBR IEC

60598-1 e NBR 15129, conectado aos equipamentos eletrônicos e partes metálicas,

através de cabos de cobre de 1,5 mm2, 450/750 V, isolados com PVC para 105 oC. Os

(4)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 4 - Cabos de ligação à rede:

Para ligação à rede a luminária deve ser fornecida com 3 cabos de cobre de 1,5 mm 2,

isolados com PVC, para suportar no mínimo 750V/105°C, em conformidade com as normas NBR NM 247-3 e NBR 9117 da ABNT, com comprimento externo mínimo de 200 mm, sendo: um cabo para aterramento na cor verde (ou verde/amarelo) e os outros dois cabos em qualquer cor diferente de azul, verde ou verde/amarelo. As extremidades dos cabos não devem ser estanhadas.

Todas as conexões entre cabos, alimentação dos drivers, protetor de surtos e outros componentes, inclusive os pontos de aterramento, devem ser isoladas com tubos/espaguetes isolantes do tipo termocontrátil ou outro material isolante que mantenha a isolação elétrica (resistência de isolamento/rigidez dielétrica) e proteção contra umidade/intempéries que possam causar mau contato durante a vida útil da luminária.

Não é permitida a utilização de conectores do tipo torção.

A.3 Características térmicas e resistência ao meio

As características térmicas e resistência ao meio devem atender as normas e os itens que seguem:

- Temperaturas máximas na luminária:

• A temperatura no ponto mais próximo da junção do led, no ponto de solda, não deve

ultrapassar a maior temperatura do Certificado de ensaio de durabilidade feito pelo fabricante do led, em conformidade com a norma IES LM 80. As temperaturas devem ser medidas de acordo com a norma IEC 60598-1 e NBR IEC 60598-1, com um sensor de temperatura ou com selo sensível à temperatura. A ponta de prova deve ser colocada em um pequeno orifício (0,7mm), o mais próximo possível da base do led (no ponto de solda - Ts). Com as medidas de temperaturas (Ts), o fabricante da luminária deve apresentar os cálculos da temperatura de junção (Tj) dos leds, em função da resistência térmica, temperatura ambiente mínima de 35°C e potência total dissipada nos leds.

Para o teste acima deve ser selecionado o LED de mais alta temperatura na luminária.

• A temperatura no invólucro de cada um dos componentes internos da luminária

(driver, protetor de surto, etc..) medida a uma temperatura ambiente mínima de

35°C, não deve ultrapassar o valor máximo informado pelo respectivo fabricante. Na

falta de laboratório acreditado pelo INMETRO para execução dos requisitos/ensaios acima, serão aceitos ensaios de laboratórios acreditados pelo INMETRO em qualquer outra modalidade de ensaio para este tipo de produto e acompanhado de carta do responsável técnico do fabricante responsabilizando-se pela veracidade dos resultados.

- Resistência à radiação ultravioleta

Norma utilizada: NBR IEC 60598-1/2010 item 4.24

Os componentes termoplásticos sujeitos à exposição ao tempo devem ser submetidos a ensaios de resistência às intempéries com base na norma ASTM G154. Após o ensaio as peças não devem apresentar degradação que comprometa o desempenho

(5)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 5

operacional das luminárias. No caso específico das lentes e dos refratores em polímero, a sua transparência não deve ser inferior a 90% do valor inicial.

- Grau de proteção da luminária

O invólucro da luminária deve assegurar o grau de proteção contra a penetração de pó, objetos sólidos e umidade, de acordo com a classificação da luminária e o código

IP marcado na luminária, conforme a ABNT NBR IEC 60598-1e NBR 15129.

Os alojamentos das partes vitais (LED, conjunto ótico, driver e DPS) deverão ter no mínimo grau de proteção IP 66. As luminárias devem ser ensaiadas, para este item, conforme ABNT NBR IEC 60598-1.

Nota: Caso as partes vitais (LED, conjunto ótico, driver e DPS) sejam IP 66 ou superior, o alojamento dos mesmos na luminária deverá ser no mínimo IP 44.

- Resistência à umidade

Deve atender o item 9.3 da ABNT NBR IEC 60598-1.

- Juntas de vedação

As juntas de vedação devem ser de borracha de silicone ou equivalente, resistentes a uma temperatura mínima de 200°C, devem garantir o grau de proteção especificado e conservar inalteradas suas características ao longo da vida útil da luminária, considerada 50.000 horas.

As juntas de vedação devem ser fabricadas e instaladas de modo que permaneçam em sua posição normal nas operações de abertura e de fechamento da luminária, sem apresentar deformações permanentes ou deslocamento.

A.4 Característica fotométrica

As características de distribuição de luz da luminária devem proporcionar no piso uma superfície de iluminação uniforme, com valores decrescendo de forma regular no sentido da luminária para os eixos transversal e longitudinal da pista. Não deve permitir o aparecimento de manchas claras ou escuras que comprometam a correta percepção dos usuários da pista.

As medições das características fotométricas devem atender as normas CIE 121/1996,

IESNA LM-79 e NBR 5101 e os itens que seguem:

PLANO VERTICAL DE REFERÊNCIA

Plano vertical que passa pelo centro ótico da luminária, perpendicular ao sentido da via.

ÂNGULO LATERAL

Ângulo entre um plano vertical (que passa pelo centro ótico da luminária) e o plano vertical de referência, medido no sentido horário. É considerado 0° (zero grau) o semiplano

(6)

posicionado no lado da rua e 180° o semi-plano posicionado no lado da calçada

(NBR-5101).

ÂNGULO VERTICAL

Ângulo entre o eixo dos planos verticais e uma semi-reta do plano vertical considerado, ambos passando pelo centro ótico da luminária. Considera-se 0° (zero grau) a semi-reta situada entre a luminária e o piso e 180° a semi-reta oposta. (NBR-5101). - Tabela de distribuição de Iluminâncias (lux) com:

. Ângulos laterais variando de 0° a 180° em intervalos de 5°; . Ângulos verticais variando de 0° a 120° em intervalos de 5°; - Tabela de distribuição de intensidades luminosas (cd) com:

. Ângulos laterais variando de 0° a 180° em intervalos de 5°; . Ângulos verticais variando de 0° a 120° em intervalos de 5°;

- Valor de máxima intensidade luminosa (I máximo) e o ângulo correspondente (lateral e vertical);

- Valores de intensidade luminosa nos ângulos verticais de 80o, 88o, 90o;

- Tabela/gráfico de coeficiente de utilização e fluxo luminoso;

- Diagramas com as linhas de isocandelas de iluminação horizontal, indicando o ponto de máxima intensidade e 0,5 (meia) intensidade máxima;

- Gráfico Polar para os ângulos de máxima intensidade luminosa (I máximo);

- Arquivo digital de dados fotométricos de acordo com a norma IESNA LM-63-2002 para cada luminária especificada (arquivo “.IES” para simulação no software Dialux);

- Curva de distribuição fotométrica;

- Classificação das distribuições luminosas:

Potências** Distribuição Longitudinal* Distribuição Transversal* Controle de distribuição*

40 a 440 W Média ou Longa Tipos I ou II ou III Limitado/Totalmente

limitado

* de acordo a NBR 5101, para ângulo de instalação de 0o.

** Se houver conveniência para a DIP/SMOV/PMPA serão homologadas luminárias com potências diferentes dos valores da tabela acima.

A.5 Durabilidade

Os ensaios para verificação da durabilidade dos leds e módulos (placas) de leds devem atender as normas IESNA LM 79, IESNA LM 80 e IESNA TM-21.

(7)

A vida útil da luminária, a uma média de tempo de operação de 12 (doze) horas por

noite, à temperatura ambiente mínima de 35°C, não deve ser inferior a 50.000 horas.

- Manutenção do fluxo luminoso

A luminária após vida operacional de 50.000 horas, a uma média de tempo de operação de 12 (doze) horas por noite, à temperatura ambiente mínima de 35°C, não deve apresentar uma depreciação superior a 30% do fluxo luminoso inicial ([email protected]

horas).

- Variação do fluxo luminoso do led em função do tempo e temperatura de operação

O fabricante da luminária deve apresentar Certificado de ensaio de durabilidade dos leds utilizados, em função da temperatura de operação no ponto de solda (Ts) em conformidade com a norma IES LM 80 e IESNA TM-21.

Para comprovação que o led instalado na luminária é o mesmo informado na IES LM80, é necessário apresentação da nota fiscal de compra do referido led.

B. Drivers

O driver deve ser de corrente constante na saída, atender às normas e os itens que seguem:

- Eficiência:

Norma utilizada NBR 16026/2012:

A eficiência do driver com 100% de carga e 220 V deve ser _≥ 90%.

- Corrente nominal:

Norma utilizada NBR 16026/2012

A corrente fornecida pelo driver não deve ser superior à corrente nominal do Led, conforme catálogo do fabricante do Led utilizado na luminária.

- Corrente de partida (comutação):

Norma utilizada NBR 16026/2012

O driver deve ter baixa corrente de comutação. - Distorção Harmônica:

Distorção harmônica total (THD): _≤ 20%.

Obs.: Medida à plena carga, 220 V, de acordo com a norma IEC 61000-3-2 C. - Proteção contra interferência eletromagnética (EMI) e de radiofreqüência (RFI):

Devem ser previstos filtros para supressão de interferência eletromagnética e de radiofreqüência, em conformidade com a norma NBR IEC/CISPR 15.

- Imunidade e Emissividade:

O driver deve ser projetado de forma a não interferir no funcionamento de equipamentos eletroeletrônicos, em conformidade com a norma NBR IEC/CISPR 15 e, ao mesmo tempo,

(8)

estar imune a eventuais interferências externas que possam prejudicar o seu próprio funcionamento, em conformidade com a norma IEC 61547.

- Proteção contra sobrecarga, sobreaquecimento e curto-circuito :

O driver deve apresentar proteção contra sobrecarga, sobreaquecimento e curto-circuito

na saída, proporcionando o desligamento do mesmo com rearme

automático na recuperação, em conformidade com a norma IEC 61347-1. - Proteção contra choque elétrico:

O driver deve apresentar isolamento classe I, em conformidade com as normas NBR IEC

60598-1 e NBR 15129.

- Temperatura no ponto crítico (Tc) do driver dentro da luminária:

Não deve ultrapassar a temperatura limite, informada pelo respectivo fabricante e que garanta uma expectativa de vida mínima de 50.000 horas, quando medida à temperatura ambiente mínima de 35°C e 100% de corrente de funcionamento na luminária.

Obs.: O fabricante da luminária deve apresentar documentação fornecida pelo fabricante do driver que comprove a temperatura limite de funcionamento e também diagrama/figura da localização do (Tc), caso não marcado na carcaça do controlador, com uma seta indicando o ponto para a fixação do termopar.

- Grau de proteção do driver:

Deve ser no mínimo IP-66, em conformidade com a norma NBR IEC 60598-1 e NBR IEC

60529. Se o alojamento para o driver dentro da luminária (ou a luminária completa)

possuir grau de proteção IP-66, o driver pode possuir grau de proteção inferior. - Vida útil dos drivers

Norma utilizada: NBR 16026/2012: Deve ser de no mínimo 50.000 horas - Dimerização:

O driver deve permitir dimerização através do controle analógico de 0 a 10 V ou interface

DALI.

C. Identificação

A luminária deve apresentar uma placa em metal não ferroso ou uma etiqueta de outro material resistente à abrasão, ao calor e às intempéries. As informações gravadas na placa ou na etiqueta de identificação devem ter durabilidade compatível com a vida da luminária, resistentes à abrasão, produtos químicos e ao calor, contendo de forma legível e indelével as informações:

- Nome do Fabricante; - Nome do fornecedor;

(9)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 9 - Potência da luminária (total consumida pela luminária) (W);*

- Tensão nominal (V); - Corrente nominal (A); - Frequência nominal (Hz); - Fator de potência;

- THD;

- Grau de proteção do conjunto ótico e do alojamento (IP); - Data de fabricação (mês/ano);

- Data de vencimento da garantia (mês/ano); - Peso (kg);

- Sigla PMPA.

* Ver item A.2 - Características elétrico-óticas

O driver deve possuir identificação conforme NBR IEC 61347-2-13 e NBR 16026.

Obs.: Deve ser fornecido com cada peça um Manual de Instruções em português ao usuário, com orientações quanto à montagem, instalação elétrica, manuseio, cuidados recomendados e quesitos de segurança aplicáveis.

D. Ensaios

D.1 Ensaios de Tipo

Na aprovação de TIPO o fornecedor deve providenciar amostra da luminária, os ensaios

e as documentações para a análise/aprovação, conforme os itens que seguem: - Ensaios dos itens especificados nas características mecânicas; - Ensaios dos itens especificados nas características elétricas / óticas;

- Ensaios dos itens especificados nas características térmicas e resistência ao meio; - Ensaios dos itens especificados nas características fotométricas;

- Ensaios dos itens especificados para verificação da durabilidade; - Ensaios dos itens especificados para o driver.

Todos os ensaios devem ser realizados em laboratórios nacionais acreditados pelo

INMETRO, ou laboratórios internacionais com acreditação no país de origem, reconhecida pelo INMETRO através de acordo multilateral. Cabe ao fornecedor arcar com todas as

despesas dos ensaios.

Nota: No caso de ensaios aqui solicitados, não previstos em normas, os mesmos devem ser realizados em laboratório nacional que seja acreditado pelo INMETRO em qualquer outra modalidade de ensaio para este tipo de produto, desde que equipado para a realização dos referidos ensaios, conforme especificado pela DIP/SMOV/PMPA.

(10)

A critério da Seção de Materiais desta DIP/SMOV, a amostra e ensaios entregues para avaliação poderá ser de potência diferente da especificada (obrigatoriamente a maior potência), porém deverá obrigatoriamente pertencer à mesma família/linha lançada pelo fabricante, bem como possuir as mesmas características construtivas, mesmo desenho e mesmas dimensões.

O fornecedor deve disponibilizar para análise e aprovação desta DIP/SMOV os seguintes documentos:

- Laudos resultantes dos ensaios; - Dados fotométricos;

- Arquivo digital de dados fotométricos “.IES” da luminária; - Informações técnicas nominais relacionadas abaixo;

- Atestados ou documentos, com datas recentes, fornecidos pelo laboratório, que comprovem sua acreditação pelo INMETRO, relativa a cada ensaio realizado.

No caso de laboratórios internacionais, apresentar documentação recente, que comprove a acreditação no país de origem, reconhecida pelo INMETRO através de acordo multilateral, relativa a cada ensaio realizado.

- Informações técnicas nominais

- Potência da luminária (total consumida pela luminária) (W)* - Tensão de alimentação da luminária (V)

- Corrente de alimentação da luminária (A)

- Tensão de alimentação dos módulos (placas) de leds da luminária (Vcc) - Corrente de alimentação dos módulos (placas) de leds da luminária (Icc) - Fluxo luminoso da luminária (lm)

- Potência do driver (W)

- Tensão de alimentação do driver (V) - Corrente de alimentação do driver (A) - Tensão de saída do driver (Vcc)

- Corrente máxima na saída do driver (Icc)

- Perda máxima do driver para alimentação 220V (W) - Tensão nominal de um led (V)

- Corrente nominal de um led (mA)

- Temperatura máxima de junção dos leds (°C) - Fabricante (marca) dos leds

- Temperatura de cor (K)

- Índice de reprodução de cor – (IRC)

- Material utilizado na lente primária e secundária do led - Material utilizado no refrator da luminária

* Ver item A.2 - Características elétrico-óticas

(11)

Na aprovação de RECEBIMENTO o fornecedor deve providenciar os ensaios em laboratórios nacionais acreditados pelo INMETRO, ou laboratórios internacionais com acreditação no país de origem, reconhecida pelo INMETRO através de acordo multilateral. Cabe ao fornecedor arcar com todas as despesas dos ensaios.

Nota: No caso de ensaios aqui solicitados, não previstos em normas, estes ensaios devem ser realizados em laboratório nacional que seja acreditado pelo INMETRO em qualquer outra modalidade de ensaio para este tipo de produto, desde que equipado para a realização dos referidos ensaios, conforme especificado pela DIP/SMOV/PMPA.

1 – Visual 2 – Dimensional

2.1 – Fixação nos braços 2.2 – Etiqueta

3 – Materiais de construção

3.1 – Corpo (certificado de composição da liga) 3.2 – Parafusos, porcas e componentes de fixação 3.3 – Zincagem

3.4 – Fabricante dos leds e dos drivers 3.5 – Tomada ANSI 3.6 – Cabos 4 – Elétricas 4.1 – Fiação 4.2 – Aterramento 4.3 – Resistência de isolamento 4.4 – Rigidez dielétrica 4.5 – Potência da luminária

4.6 – Tensão de alimentação da luminária 4.7 – Corrente de alimentação da luminária 4.8 – Fator de potência

4.9 – Fluxo luminoso da luminária (lm) 4.10 – Eficiência luminosa total

4.11 – Temperatura de cor

4.12 – Perda máxima do driver (w)

(12)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 12 Ac.=número de peças defeituosas que permite aceitar o lote. Re.=número de peças defeituosas que implica rejeição do lote.

Caso o lote seja maior que 3200 peças, deve ser dividido em lotes de inspeção de no máximo 3200 peças e preferencialmente em lotes iguais. Juntamente com os ensaios de recebimento deve ser apresentada certificação NBR ISO 9000 atualizada.

A aceitação de um lote através de ensaios de recebimento não exime o fabricante de futuras responsabilidades, podendo ainda, o mesmo, sofrer novos testes durante a vigência da garantia.

Caso sejam constatadas divergências com a presente especificação, o lote será total ou parcialmente devolvido.

E. Garantia

As luminárias devem ser fornecidas com garantia global (todos os componentes, principalmente módulos de leds e drivers de alimentação) de 10 anos contra quaisquer defeitos de fabricação a contar de seu recebimento, independentemente da data de fabricação. Todas as despesas de retirada, análise e de reposição ou devolução são de responsabilidade do fornecedor. No caso de descumprimento da garantia serão aplicadas as penalidades previstas em contrato com a DIP/SMOV/PMPA.

F. Considerações Gerais

A presente especificação se estende também aos projetores LED nos itens que forem aplicáveis e cujas características forem comuns às luminárias LED.

Se a qualquer tempo ocorrer publicação de documento do INMETRO referente à Regulamentação Técnica de Qualidade para Luminárias com Lâmpadas de LED, passará a ser compulsoriamente solicitado o atendimento dos requisitos exigidos naquele documento.

Alterações e revisões realizadas nesta especificação técnica terão efeito no momento de sua divulgação e serão compulsórias à todos os fabricantes.

No anexo I encontra-se relação de documentos necessários para homologação de

EMPRESAS DISTRIBUIDORAS que efetuam revenda de luminárias Led IMPORTADAS.

NÍVEL S1 LOTE

código amostras Ac. Re.

91 a 150 B 2 0 1

151 a 280 B 2 0 1

281 a 500 B 2 0 1

501 a 1200 C 2 0 1

(13)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 13 ANEXO I

DOCUMENTOS NECESSÁRIOS PARA HOMOLOGAÇÃO DE EMPRESAS DISTRIBUIDORAS QUE REVENDEM LUMINÁRIAS DE LEDS IMPORTADAS

1) Documentos que a EMPRESA DISTRIBUIDORA deve apresentar:

a) Contrato social. b) Organograma.

c) Contrato entre a empresa distribuidora e o fabricante do material importado.

d) Carta do fabricante nomeando a empresa distribuidora para responder

administrativamente e juridicamente para agir em nome do fabricante, assuntos comerciais e técnicos, principalmente o tratamento de eventuais queixas de garantia do produto.

e) Certidão emitida pelo CREA indicando o responsável técnico da empresa distribuidora sobre os produtos em homologação e comercialização

f) Currículum Vitae de um engenheiro da empresa, com ART, que se responsabiliza tecnicamente pelas luminárias de Leds comercializadas pela Empresa Distribuidora. g) Fotos ou vídeos do laboratório, no Brasil, da empresa distribuidora, com equipamentos de

ensaios compatíveis e equipe técnica para ensaios de produtos em inspeções de recebimento.

2) Documentos que o FABRICANTE deve apresentar:

2.a) DA INDUSTRIA

a) Área total/área construída b) Organograma

c) Total de funcionários

d) Currículum Vitae dos responsáveis técnicos pelos setores de

projeto/engenharia, produção e qualidade dos produtos.

e) Documentações disponíveis para apoio ao projeto, fabricação e

controle de qualidade dos produtos.

f) Relação de equipamentos de laboratório, com informações técnicas de

(14)

ESPECIFICAÇÕES TÉCNICAS E ENSAIOS - DIP/SMOV/PMPA - (Rev. 6 – Setembro/2015) Página 14 g) Equipamentos e procedimentos técnicos para o ensaio de vida.

h) Certificação ISO 9000 de projeto, produção e qualidade.

i) Relação de produtos terceirizados e de principais fornecedores.

j) Descrição do sistema de controle de qualidade (da matéria prima, do

processo e do produto).

k) Descrição do sistema de atendimento ao cliente (pós-cliente).

2.b) DO CONTROLE DE QUALIDADE e PROCESSO DE FABRICAÇÃO a) Capacidade de produção (informar qual é a produção diária)

b) Avaliação de empresas para fornecimento de matéria prima (manual de procedimento para avaliar fornecedores de matéria prima com base na sua capacidade técnica em atender requisitos especificados)

c) Recebimento de matéria prima (manual de procedimentos para assegurar que o recebimento de matéria prima esteja em conformidade com os requisitos especificados) d) Armazenamento de matéria prima (organização e código de controle para rastreabilidade) e) Processo (instruções para cada operador, com detalhes de operação durante o processo de

fabricação)

f) Controle de processo (sistemática para controle de qualidade durante o processo de fabricação, com ação corretiva e preventiva para eliminar as causas de não conformidade) g) Controle de processos de terceirizados (manual de procedimentos para controle de

processos de produtos terceirizados)

h) Controle do produto final (sistemática para controle de qualidade do produto final) i) Acompanhamento estatístico da produção

j) Planejamento e controle da produção

k) Controle dos produtos em garantia (Procedimento para o atendimento, análise do produto pós venda. Controle estatístico dos defeitos)

3) DOCUMENTOS

a) Todos os documentos emitidos pelo fabricante devem ser originais e traduzidos para o português.
