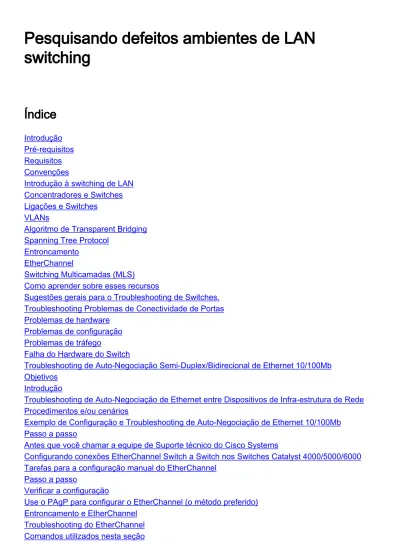

Pesquisando defeitos ambientes de LAN switching

(1)

Pesquisando defeitos ambientes de LAN switching

Índice

Introdução Pré-requisitos Requisitos Convenções

Introdução à switching de LAN Concentradores e Switches Ligações e Switches

VLANs

Algoritmo de Transparent Bridging Spanning Tree Protocol

Entroncamento EtherChannel

Switching Multicamadas (MLS)

Como aprender sobre esses recursos

Sugestões gerais para o Troubleshooting de Switches.

Troubleshooting Problemas de Conectividade de Portas Problemas de hardware

Problemas de configuração Problemas de tráfego

Falha do Hardware do Switch

Troubleshooting de Auto-Negociação Semi-Duplex/Bidirecional de Ethernet 10/100Mb Objetivos

Introdução

Troubleshooting de Auto-Negociação de Ethernet entre Dispositivos de Infra-estrutura de Rede Procedimentos e/ou cenários

Exemplo de Configuração e Troubleshooting de Auto-Negociação de Ethernet 10/100Mb Passo a passo

Antes que você chamar a equipe de Suporte técnico do Cisco Systems

Configurando conexões EtherChannel Switch a Switch nos Switches Catalyst 4000/5000/6000 Tarefas para a configuração manual do EtherChannel

Passo a passo

Verificar a configuração

Use o PAgP para configurar o EtherChannel (o método preferido) Entroncamento e EtherChannel

Troubleshooting do EtherChannel Comandos utilizados nesta seção

(2)

Usando Portfast e outros comandos para corrigir problemas de conectividade de inicialização de estação final.

Índice Background

Como reduzir o atraso de inicialização no Switch Catalyst 4000/5000/6000

Testes de cronometragem com e sem DTP, PAgP e Portfast em um Catalyst 5000 Como reduzir o retardo na inicialização no Switch Catalyst 2900XL/3500XL

Testes de cronometragem no Catalyst 2900XL

Como reduzir o retardo na inicialização no Switch Catalyst 1900/2800 Testes de cronometragem no Catalyst 1900

Um benefício adicional ao Portfast

Os comandos usar-se para verificar a configuração trabalham Comandos usar-se para pesquisar defeitos a configuração Configurar e pesquise defeitos o Multi-Layer Switching (MLS) IP Objetivos

Introdução

Troubleshooting com o IP MLS Technology Comandos ou capturas de tela

Antes que você chamar a equipe de Suporte técnico do Cisco Systems Informações Relacionadas

Introdução

As seções neste capítulo descreve os recursos comuns de switching de LAN e as soluções para alguns dos problemas mais comuns de switching de LAN. Estes artigos são cobertos:

Introdução à switching de LAN

●

Sugestões de Troubleshooting de problemas gerais de Switches

●

Troubleshooting Problemas de Conectividade de Portas

●

Troubleshooting de autonegociação half/full duplex da Ethernet 10/100Mb

●

Entroncamento ISL em Catalyst 5000 e 6000 Family Switches

●

Configurando e pesquisando defeitos o interruptor do EtherChannel para comutar

●

Usando Portfast e outros comandos para corrigir problemas de conectividade de inicialização de estação final.

●

Configurando e Troubleshooting de Switching Multicamada

●

Pré-requisitos

Requisitos

Não existem requisitos específicos para este documento.

Convenções

Consulte as Convenções de Dicas Técnicas da Cisco para obter mais informações sobre convenções de documentos.

(3)

Introdução à switching de LAN

Se você é novo à Comutação LAN, estas seções tomam-no com alguns dos conceitos principais relativos ao Switches. Um dos pré-requisitos para o Troubleshooting de qualquer dispositivo é conhecer as regras de operação desse dispositivo. O Switches tornou-se muito mais complexo ao longo dos últimos anos porque ganhou na popularidade e na sofisticação. Estes parágrafos

descrevem alguns dos conceitos chaves para saber sobre o Switches.

Concentradores e Switches

Devido à grande demanda colocada em redes de área local, nós vimos uma SHIFT de uma rede da largura de banda compartilhada, com Hubs e cabo coaxial, a uma rede da largura de banda dedicada, com Switches. Um hub permite que vários dispositivos sejam conectados ao mesmo segmento de rede. Os dispositivos nesse segmento compartilham da largura de banda um com o otro. Se é um hub 10Mb, e há os dispositivos 6 conectados às portas 6 diferentes no hub, todos os seis dispositivos compartilham do 10Mb da largura de banda um com o otro. Um hub 100Mb compartilha de 100Mb da largura de banda entre os dispositivos conectados. Em termos do modelo osi, um hub é considerado um dispositivo da camada-um (camada física). Ele ouve um sinal elétrico no fio e o passa para as outras portas.

Um interruptor pode fisicamente substituir um hub em sua rede. Um interruptor permite que os dispositivos múltiplos estejam conectados à mesma rede, apenas como um hub faz, mas este é o lugar onde a similaridade termina. Um interruptor permite que cada dispositivo conectado tenha a largura de banda dedicada em vez da largura de banda compartilhada. A largura de banda entre o interruptor e o dispositivo é reservada para uma comunicação a e desse dispositivo apenas.

Seis dispositivos conectaram a seis portas diferentes em um 10Mb Switch que cada um tem 10Mb da largura de banda a trabalhar com, em vez da largura de banda compartilhada com os outros dispositivos. Um interruptor pode extremamente aumentar a largura de banda disponível em sua rede, que pode conduzir ao desempenho de rede aprimorado.

Ligações e Switches

Um switch básico é considerado um dispositivo da camada-dois. Quando utilizamos a palavra camada, estamos nos referindo ao modelo OSI de 7 camadas. Um interruptor apenas não passa sinais bondes avante, como um hub faz; em lugar de, monta os sinais em um quadro (camada dois), e decide então o que fazer com o quadro. Um interruptor determina o que fazer com um quadro pedindo um algoritmo de um outro dispositivo de rede de comunicação comum: um Transparent Bridge. Logicamente, um interruptor atua apenas como um Transparent Bridge, mas pode segurar quadros muito mais rapidamente do que um Transparent Bridge poderia (devido ao hardware especial e à arquitetura). Uma vez que um interruptor decide onde o quadro deve ser enviado, passa ao quadro para fora a porta apropriada (ou portas). Você pode pensar de um interruptor como um dispositivo que cria conexões instantâneas entre várias portas, em um quadro pela base do quadro.

VLANs

Desde que o interruptor decide em um quadro pela base do quadro que move dados de intercâmbio, é uma extensão natural para pôr a lógica dentro do interruptor para permitir que escolha portas para disposições especiais. Este agrupamento de portas é chamado de Rede de área local virtual (VLAN). O interruptor certifica-se de que o tráfego de um grupo de portas nunca obtém enviado a outros grupos de portas (que estariam distribuindo). Estes grupos de porta

(4)

(VLAN) podem cada um ser considerados um segmento de LAN individual.

Os VLAN são descritos igualmente como domínios de transmissão. Isto é devido ao algoritmo de Transparent Bridging, que diz que os pacotes de transmissão (pacotes destinados para todo o endereço de dispositivos) estejam mandados todas as portas que estão no mesmo grupo (isto é, no mesmo VLAN). Todas as portas que estão no mesmo VLAN estão igualmente no mesmo domínio de transmissão.

Algoritmo de Transparent Bridging

O algoritmo de Transparent Bridging e medida - a árvore é coberta com maiores detalhes em outra parte (capítulo 20: Pesquisando defeitos ambientes de Transparent Bridging). Quando um interruptor recebe um quadro, deve decidir o que fazer com esse quadro. Poderia ignorar o quadro; poderia passar ao quadro para fora outra uma porta, ou poderia passar ao quadro para fora muitas outras portas.

A fim conhecer o que fazer com o quadro, o interruptor aprende o lugar de todos os dispositivos no segmento. Esta informação de localização é colocada em uma tabela do Content Addressable Memory (CAM - nomeado para o tipo de memória usado para armazenar estas tabelas). A tabela CAM mostra, para cada dispositivo, o MAC address do dispositivo, para fora que porta que o MAC address pode ser encontrado, e com que porta VLAN esta é associado. O interruptor faz continuamente este processo de aprendizagem enquanto os quadros são recebidos no

interruptor. A tabela CAM do interruptor é atualizada continuamente.

Esta informação na tabela CAM é usada para decidir como um frame recebido é segurado. A fim decidir onde enviar um quadro, os olhares do interruptor no endereço MAC de destino em um frame recebido e olham acima esse endereço MAC de destino na tabela CAM. As mostras da tabela CAM que movem o quadro devem ser mandadas para que esse quadro alcance o MAC address do destino especificado. Estão aqui as regras básicas que um interruptor se usa para realizar a responsabilidade do encaminhamento de frame:

Se o endereço MAC de destino é encontrado na tabela CAM, o interruptor envia ao quadro para fora a porta que é associada com esse endereço MAC de destino na tabela CAM. Isso se chama encaminhamento.

●

Se a porta associada para enviar o quadro para fora é a mesma porta que o quadro entrou originalmente sobre, não há nenhuma necessidade de enviar para trás o quadro para fora que a mesma porta, e o quadro é ignorada. Isso é chamado de filtragem.

●

Se o endereço MAC de destino não está na tabela CAM (o endereço é desconhecido), o interruptor envia ao quadro para fora todas portas restantes que estão no mesmo VLAN que o frame recebido. Isso é chamado de inundação. Não inunda o quadro para fora a mesma porta em que o quadro foi recebido.

●

Se o endereço MAC de destino do frame recebido é o endereço de broadcast

(FFFF.FFFF.FFFF), o quadro está mandado todas as portas que estão no mesmo VLAN que o frame recebido. Isto é chamado igualmente inundação. O quadro não é mandado a mesma porta em que o quadro foi recebido.

●

Spanning Tree Protocol

Como pudemos verificar, o algoritmo de Transparent Bridging inunda quadros desconhecidos e de transmissão a partir de todas as portas que estão na mesma VLAN que o quadro recebido.

(5)

Isso causa um problema potencial. Se os dispositivos de rede que executam este algoritmo são conectados junto em um laço físico, os quadros inundados (como transmissões) estão passados do interruptor para comutar, em torno e em torno do laço, para sempre. O dependente em cima das conexões física envolvidas, os quadros pode realmente multiplicar exponencialmente devido ao algoritmo de inundação, que pode causar problemas de rede graves.

Há um benefício a um laço físico em sua rede: pode fornecer a Redundância. Se um link falhar, ainda haverá outra maneira de o tráfego poder atingir seu destino. A fim permitir os benefícios derivados da Redundância, sem quebrar a rede devido à inundação, um protocolo chamado medida - a árvore foi criada. A abrangência de árvore foi padronizada na especificação IEEE 802.1d.

A finalidade do Spanning Tree Protocol (STP) é identificar e obstruir temporariamente os laços em um segmento de rede ou em um VLAN. O Switches executa o STP, que envolve eleger um

bridge-raiz ou um interruptor. O outro Switches mede sua distância do switch-raiz. Se há mais de uma maneira de obter ao switch-raiz, há um laço. O Switches segue o algoritmo para determinar que portas devem ser obstruídas a fim quebrar o laço. O STP é dinâmico; se um link no segmento falha, as portas que estavam obstruindo originalmente podem possivelmente ser mudadas ao modo de encaminhamento.

Entroncamento

O entroncamento é um mecanismo que seja o mais usado frequentemente permitir que os vlan múltiplos funcionem independentemente através dos switch múltiplos. O Roteadores e os server podem usar o entroncamento, também, que permite que viva simultaneamente em vlan múltiplos.

Se sua rede tem somente um VLAN nela, você pôde nunca precisar o entroncamento; mas se sua rede tem mais de um VLAN, você quer provavelmente aproveitar-se dos benefícios do entroncamento.

Uma porta em um interruptor pertence normalmente a somente um VLAN; todo o tráfego recebido ou enviado sobre esta porta é suposto para pertencer ao VLAN configurado. Uma porta de tronco, por outro lado, é uma porta que pode ser configurada para enviar e receber tráfego para muitas VLANs. Realiza esta quando anexa a informação de VLAN a cada quadro, um processo chamado etiquetar o quadro. Também, o entroncamento deve ser ativo em ambos os lados do link; o outro lado deve esperar os quadros que incluem a informação de VLAN para que uma comunicação apropriada ocorra.

Há uns métodos diferentes do dependente do entroncamento em cima do media que é usado. Os métodos de truncamento de Fast Ethernet ou de Gigabit Ethernet são ISL (Link InterSwitch) ou 802.1q. O truncamento via ATM usa LANE. Entroncamento sobre os usos 802.10 FDDI.

EtherChannel

O EtherChannel é uma técnica que seja usada quando você tem conexões múltiplas ao mesmo dispositivo. Um pouco do que cada função do link independentemente, grupos de EtherChannel as portas junto a trabalhar como uma unidade. Distribui o tráfego através de todos os links e fornece a Redundância se uns ou vários links falham. As configurações do EtherChannel devem ser iguais em ambos os lados dos enlaces envolvidos no canal. Normalmente, medindo - a árvore obstruiria todas estas conexões paralela entre dispositivos porque são laços, mas o EtherChannel é executado debaixo da medida - a árvore, de modo que medindo - a árvore pensa que todas as portas dentro de um EtherChannel dado são somente uma porta única.

(6)

Switching Multicamadas (MLS)

O switching multicamada (MLS) é a capacidade de um interruptor para enviar os quadros

baseados na informação na camada três e às vezes no encabeçamento da camada-quatro. Isto geralmente aplica-se aos pacotes IP mas agora igualmente pode-se ocorrer para pacotes IPX. O interruptor aprende como segurar estes pacotes quando se comunica com os ou mais roteadores.

Com uma explicação simplificada, os relógios do interruptor como os processos de roteador um pacote, e então o interruptor processam pacotes futuros neste mesmo fluxo. Tradicionalmente, o Switches foi muito mais rápido em quadros de interruptor do que o Roteadores, assim que

mandá-lo offload o tráfego do roteador pode conduzir às melhorias significativas da velocidade.

Se algo muda na rede, o roteador pode dizer o interruptor para apagar seu esconderijo da

camada três e para construi-lo a partir do zero outra vez enquanto a situação evolui. O protocolo utilizado para comunicar com os roteadores é chamado de Protocolo de switching de

multicamada (MLSP).

Como aprender sobre esses recursos

Estes são apenas alguns dos recursos básicos que o Switches apoia. Mais são adicionadas cada dia. São importante compreender como seu Switches funciona, que o caracteriza uso, e como aquelas características deve trabalhar. Um dos melhores lugares para aprender esta informação sobre switch Cisco está na site da Cisco na Web. Vá e sob ao serviço & ao apoio da seção, escolhem documentos técnico. De aqui, escolha o Home Page da documentação. Os grupos da documentação para todo o Produtos da Cisco podem ser encontrados aqui. Os switch LAN da Multi-camada ligam ligações você à documentação para todos os Cisco LAN Switch. A fim aprender sobre as características de um interruptor, leia o manual de configuração do software para a versão particular de software que você usa. Os manuais de configuração do software dão- lhe a informações de fundo sobre o que a característica faz e que comandos se usar para o configurar em seu interruptor. Todas essas informações estão disponibilizadas gratuitamente na Web. Você precisa nem sequer esclarecer esta documentação; está disponível a qualquer um.

Alguns destes manuais de configuração podem ser lidos dentro uma tarde e são valor que bom o tempo gastou.

Outro a site da Cisco na Web é povoado parte de pelo site do apoio e da documentação de Cisco.

É enchido com a informação projetada ajudá-lo a executar, manter, e pesquisar defeitos sua rede.

Vá ao site do apoio e da documentação obter informação da sustentação detalhada pelo Produtos ou por Tecnologias específicas.

Sugestões gerais para o Troubleshooting de Switches.

Há muitas maneiras de pesquisar defeitos um interruptor. Enquanto as características do Switches crescem, as coisas possíveis que podem quebrar igualmente aumentam. Se você desenvolve uma aproximação ou um plano de teste para pesquisar defeitos, você é mais em melhor situação a longo prazo do que se você apenas tenta uma aproximação da batida-e-falta.

Estão aqui algumas sugestões gerais para fazer sua pesquisa de defeitos de mais eficaz:

Tome o momento de tornar-se familiar com a operação normal de switch. A site da Cisco na Web tem um valor enorme da informação técnica que descreve como seu Switches funciona, como mencionado na seção anterior. Os manuais de configuração são particularmente muito úteis. Muitos casos são abertos que são resolvidos com informação dos guias de

configuração de produto.

●

(7)

Para mais situações complexas, tenha um físico preciso e um mapa lógico de sua rede. Um mapa físico mostra como os dispositivos e os cabos são conectados. Um mapa lógico mostra que segmentos (VLAN) exista em sua rede e que Roteadores proporciona serviços de

roteamento a estes segmentos. Uma medida - o mapa da árvore é altamente útil pesquisar defeitos problemas complexos. Devido à capacidade de um interruptor para criar segmentos diferentes com a aplicação dos VLAN, as conexões física apenas não dizem a história inteira;

um tem que saber o Switches é configurado para determinar que segmentos (VLAN) exista e para saber são conectados logicamente.

●

Tenha um plano. Alguns problemas e soluções são óbvios; alguns não são. Os sintomas que você vê em sua rede podem ser o resultado dos problemas em uma outra área ou camada.

Antes que você salte às conclusões, tente verificar em uma maneira estruturada o que trabalham e o que não faz. Desde que as redes podem ser complexas, é útil isolar domínios do problema possível. Uma maneira de fazer isto é usar o modelo da sete-camada OSI. Por exemplo: verifique as conexões física envolvidas (camada 1); verifique problemas de

conectividade dentro do VLAN (camada 2), e verifique problemas de conectividade através de VLAN diferentes (camada 3), etc. Se há uma configuração correta no interruptor, muitos dos problemas que você encontra estão relacionados às questões de camada física (portas física e expedição de cabogramas). Hoje, o Switches é envolvido na camada três e nas quatro edições, que a inteligência incorporada comutar os pacotes baseados na informação derivada do Roteadores, ou tem realmente o Roteadores que vive dentro do interruptor (camada três ou interruptor da camada-quatro).

●

Não supõe trabalhos de um componente sem verificá-la primeiramente. Isso pode

economizar um longo período de tempo. Por exemplo, se um PC não pode entrar a um server através de sua rede, há muitas coisas que podem ser erradas. Não salte as coisas básicas e supõe que algo trabalha; alguém pode ter mudado algo e não o ter dito. Toma somente um minuto para verificar algumas das coisas básicas (por exemplo, aquele as portas envolvidas é conectado ao local correto e é ativo), que poderiam o salvar muitas horas desperdiçadas.

●

Troubleshooting Problemas de Conectividade de Portas

Se a porta não trabalha, nada trabalha! As portas são a base da sua rede de switching. Algumas portas têm o significado especial devido a seu lugar na rede e na quantidade de tráfego que levam. Estas portas incluem conexões a outros Switches, Roteadores, e server. Os problemas nessas portas podem ser mais complicados de resolver, pois elas sempre utilizam recursos especiais, como truncamento e EtherChannel. O resto das portas é significativo, também, porque conectam os usuários reais da rede.

Muitas coisas podem fazer com que uma porta seja NON-funcional: problemas de hardware, problemas de configuração, e edições do tráfego. Estas categorias são um pouco de mais profundas explorado.

Problemas de hardware

Geral

A funcionalidade de porta exige duas portas em funcionamento conectadas por um cabo em funcionamento (do tipo correto). O padrão da maioria de switch Cisco é ter uma porta no notconnectstate, assim que significa que não está conectado atualmente a qualquer coisa mas

(8)

quer conectar. Se você conecta um bom cabo a duas portas de switch no estado não conectado, a luz de enlace torna-se verde para ambas as portas, e o status de porta diz conectado, que significa que a porta está acima tanto quanto a camada uma. Estes parágrafos indicam os artigos para que que verifiquem se a camada uma não está acima.

Verifique o status das duas portas envolvidas. Assegure-se de que nenhuma porta envolvida no enlace esteja fechada. O administrador possivelmente pode ter fechado uma ou amba a porta. O software dentro do interruptor pode ter fechado a porta para baixo devido às condições de erro de configuração (nós expandiremos neste mais tarde). Se um lado é parada programada e o outro não é, o estado no lado ativado é não-conectado (porque não detecta um vizinho no outro lado do fio). O estado no lado de fechamento diz algo como o desabilitação ou o errdisable (dependente do que fechou realmente a porta para baixo). O link não vem acima a menos que ambas as portas forem permitidas.

Quando você engancha acima de um bom cabo (outra vez, se é do tipo correto) entre duas portas habilitadas mostram uma luz de enlace verde dentro de alguns segundos. Também, as mostras do estado de porta conectadas no comando line interface(cli). Neste momento, se você não tem o link, seu problema é limitado a três coisas: a porta em um lado, a porta no outro lado, ou o cabo no meio. Em alguns casos, há os outros dispositivos envolvidos: os conversores de mídia (fibra a revestir, etc.), ou em enlaces de gigabit você pode ter os conectores de interface do gigabit (GBIC). Ainda, esta é razoavelmente uma área limitada a procurar.

Os conversores de mídia podem adicionar o ruído a uma conexão ou enfraquecer o sinal se não funcionam corretamente. Igualmente adicionam os conectores extra que podem causar

problemas e são um outro componente a debugar.

Verifique se existem conexões soltas. Às vezes um cabo parece ser assentado no jaque, mas não é realmente; desconecte o cabo e reintroduza-o. Você deve igualmente procurar a sujeira ou os pinos quebrados ou de faltas. Faça isso para as duas portas envolvidas na conexão.

O cabo pode ser obstruído dentro à porta errada, que acontece geralmente. Certifique-se que o ambas as extremidades do cabo está obstruído dentro às portas onde você as quer realmente.

Você pode ter um enlace em um lado e não ter no outro. Verifique ambos os lados para ver se há o link. Um único cabo quebrado pode provocar esse tipo de problema.

Uma luz de link não garante que o cabo esteja funcionando adequadamente. Pode ter encontrado o esforço físico que faz com que seja funcional a nível marginal. Geralmente você observa este pela porta que tem lotes dos erros de pacote.

A fim determinar se o cabo é o problema, troque-o com um bom cabo conhecido. Apenas não o troque com nenhum outro cabo; certifique-se de que você o troca com um cabo que você

conheça seja bom e seja do tipo correto.

Se este é um funcionamento do cabo muito longo (subterrâneo, através de um grande terreno, por exemplo), é agradável ter um testador de cabo sofisticado. Se você não tem um testador de cabo, você pode considerar estes:

Tente portas diferentes ver se vêm acima com este cabo longo.

●

Conecte a porta na pergunta a uma outra porta no mesmo interruptor apenas para ver se os links da porta acima localmente.

●

Relocate temporariamente o Switches perto de se, assim que você pode tentar um bom cabo

●

(9)

conhecido.

Cobre

Certifique-se de que você tem o cabo correto para o tipo de conexão que você faz. O cabo da categoria 3 pode ser usado para as conexões UTP 10MB, mas a categoria 5 deve ser usada para 10/100 das conexões.

A reto-através do cabo RJ-45 é usado para que estações finais, Roteadores, ou os server conectem a um interruptor ou a um hub. Um cabo de cruzamento de Ethernet é usado para o interruptor para comutar ou o hub às conexões de switch. Este é o pino-para fora para um cabo de cruzamento de Ethernet. As distâncias máximas para os fios de cobre Ethernet ou Fast Ethernet são de 100 metros. Um bom princípio básico geral é aquele quando você cruza uma camada de osi, como entre um interruptor e um roteador, usa um cabo straight-through; quando você conecta dois dispositivos na mesma camada de osi, como entre dois Roteadores ou dois Switches, use uma cruz sobre o cabo. Somente para a finalidade desta regra, trate uma estação de trabalho como se fosse um roteador.

Estes dois gráficos mostram as pino-saídas exigidas para um cabo crossover de switch a switch.

Fibra

Para a fibra, certifique-se de que você tem o cabo correto para as distâncias envolvidas e o tipo de portas de fibra que é usado (modo simples, multi-modo). Certifique-se que as portas que são conectadas junto são o modo simples ou ambas as portas de multimodo. A fibra de modo único alcança geralmente os quilômetros 10, e a fibra multimodo pode geralmente alcançar 2

quilômetros, mas há o exemplo especial de multimodo 100BaseFX usado no modo semi-duplex, que pode somente ir 400 medidores.

Para conexões de fibra ótica, certifique-se que a ligação transmitir de uma porta está conectada à ligação da recepção da outra porta, e vice-versa; transmita para transmitir, receba para receber, não trabalhe.

Com relação a conexões de gigabit, os GBICs precisam ser correspondentes em cada lado da conexão. Há uns tipos diferentes de GBIC dependentes do cabo e das distâncias envolvidos:

Comprimento de onda curto (SX), comprimento de onda longo/longo-curso (LX/LH), e distância estendida (ZX).

Um SX GBIC precisa de conectar com um SX GBIC; um SX GBIC não liga com um LX GBIC.

Também, algumas conexões de gigabit exigem os cabos de condição dependentes dos comprimentos envolvidos. Refira as notas de instalação GBIC.

(10)

Se seu enlace de gigabit não vem acima, a verificação para certificar-se dos ajustes do controle de fluxo e da negociação de porta é consistente em ambos os lados do link. Pode haver umas incompatibilidades na aplicação destas características se o Switches que está conectado é dos vendedores diferentes. Em caso de dúvida, gire estas características fora em ambo o Switches.

Problemas de configuração

Uma outra causa de edições da conectividade de porta é configuração de software incorreto do interruptor. Se uma porta tem uma luz alaranjada sólida, essa significa que esse software dentro do interruptor fechou a porta, pela interface do utilizador ou por processos internos.

Certifique-se de que o administrador não fechou as portas envolvidas (como mencionado). O administrador pode manualmente ter fechado a porta em um lado do link ou no outro. Este link não vem acima até que você re-permita a porta; verifique o status de porta.

Algum Switches, tal como o Catalyst 4000/5000/6000, pode fechar a porta se os processos de software dentro do interruptor detectam um erro. Quando você olha o status de porta, lê o

errdisable. Você deve corrigir o problema de configuração e levar a porta para fora do estado de errDisable manualmente. Algumas versões de software mais recentes (CatOS 5.4(1) e

posteriores) têm a capacidade de reabilitar automaticamente uma porta após uma quantidade configurável de tempo gasta no estado errDisable. Estes são algumas das causas para este estado errdisable:

Configuração de EtherChannel incorreta: Se um lado está configurado para o EtherChannel e o outro não é, pode causar a medida - processo da árvore para fechar a porta no lado

configurado para o EtherChannel. Se você tenta configurar o EtherChannel mas as portas envolvidas não têm os mesmos ajustes (velocidade, duplex, modo de entroncamento, etc.) como suas portas vizinha através do link, poderia causar o estado errdisable. É o melhor ajustar cada lado para o modo desirable do EtherChannel se você quer usar o EtherChannel.

As seções falam mais tarde detalhado sobre como configurar o EtherChannel.

●

Incompatibilidade duplex (bidirecional): Se a porta de switch recebe um lote dos colisões atrasada, esta indica geralmente um problema de incompatibilidade bidirecional. Há umas outras causas para colisões atrasada: um NIC ruim, os segmentos de cabo que são demasiado longos, mas a maioria de motivo comum é hoje uma incompatibilidade duplex (bidirecional). O lado bidirecional pensa que pode enviar sempre que quer a. O lado semi- duplex espera somente pacotes por vezes - não em “toda a” hora.

●

Guarda-porto BPDU: Algumas versões de software de switch mais novas podem monitorar se o portfast é permitido em uma porta. Uma porta que use o portfast deve ser conectada a uma estação final, não aos dispositivos que gerenciem os pacotes de Spanning Tree chamados BPDU. Se o interruptor observa um BPDU que venha em uma porta que tenha o portfast permitido, põe a porta no modo errdisable.

●

UDLD: Detecção de enlace unidirecional é um protocolo usado em algumas versões novas de software que descobre se a comunicação em um enlace é realizada em apenas um sentido único. Um cabo de fibra quebrado ou outros problemas de porta/cabeamento podem ocasionar essa comunicação apenas em sentido único. Estes links parcialmente funcionais podem causar problemas quando o Switches envolvido não sabe que o link é parcialmente quebrado. Podem ocorrer circuitos de árvore de abrangência com esse problema. O UDLD pode ser configurado para pôr uma porta no estado errdisable quando detecta um enlace unidirecional.

●

(11)

Incompatibilidade da VLAN nativa Antes de a porta ter um truncamento ativado, ela pertence a um único VLAN. Se o truncamento estiver ativado, a porta poderá suportar tráfego para vários VLANs. A porta ainda recordou que o VLAN ele estava dentro antes que o

entroncamento esteve girado sobre, que é chamado o VLAN nativo. A VLAN nativa é central para o truncamento 802.1q Se o VLAN nativo em cada extremidade do link não combina, uma porta entra no estado errdisable.

●

Outro: Todo o processo dentro do interruptor que reconhece um problema com a porta pode colocá-la no estado errdisable.

●

Outra causa de portas inativas é quando o VLAN a que pertencem desaparece. Cada porta em um interruptor pertence a um VLAN. Se esse VLAN é suprimido, a porta torna-se inativa. Algum Switches mostra uma luz alaranjada constante em cada porta onde este aconteceu. Se você entra trabalhar um dia e ver centenas de luzes alaranjadas, não se apavore; poder-se-ia ser que todas as portas pertenceram ao mesmo VLAN e alguém suprimiu acidentalmente do VLAN que as portas pertenceram a. Quando você adiciona o VLAN de novo na tabela de vlan, as portas tornam-se ativas outra vez. Uma porta recorda seu vlan designada.

Se você tiver um link e as portas parecerem conectadas, mas não for possível estabelecer comunicações com outro dispositivo, isso pode ser particularmente complicado. Em geral, indica um problema acima da cama física: tentativa da camada 2 ou da camada 3. estas coisas.

Verifique o modo de entroncamento em cada lado do enlace. Certifique-se que os ambos os lados reagem do mesmo modo. Se você gerencie o modo de entroncamento para "ON" (ao contrário do “automóvel” ou do "desirable") para uma porta, e a outra porta tem o modo de entroncamento ajustado a "OFF", não podem comunicar-se. O entroncamento muda o

formato do pacote; as portas precisam de estar no acordo a respeito de que formato usam no link ou não se compreendem.

●

Verifique se todos os dispositivos estão na mesma VLAN. Se não estão no mesmo VLAN, um roteador deve ser configurado para permitir que os dispositivos comuniquem-se.

●

Certifique-se de que o endereçamento de camada três esteja corretamente configurado.

●

Problemas de tráfego

Nesta seção, nós descrevemos algumas das coisas que você pode aprender quando você olha essa informação de tráfego de uma porta. A maioria de Switches tem alguma maneira de seguir os pacotes que vão dentro e fora de uma porta. Os comandos que gerenciem este tipo de saída no Switches do Catalyst 4000/5000/6000 são show port e mostram o Mac. A saída destes comandos no Switches de 4000/5000/6000 é descrita nas referências do comando switch.

Alguns destes campos de tráfego da porta mostram quanto dados são transmitidos e recebidos na porta. Outros campos mostram quantos frames de erro são encontrados na porta. Se você tem uma grande quantidade de erros de alinhamento, de erros de FCS, ou de colisões atrasada, este pode indicar uma incompatibilidade duplex (bidirecional) no fio. As outras causas para estes tipos de erros podem ser placas de interface de rede ruim ou problemas de cabo. Se você tem um grande número frames diferidos, é um sinal que seu segmento tem demasiado tráfego; o interruptor não pode enviar bastante tráfego no fio para esvaziar seus bufferes. Considere a remoção de alguns dispositivos a um outro segmento.

Falha do Hardware do Switch

Se você tentou tudo que você pode pensar de e a porta não trabalha, lá pôde ser hardware

(12)

defeituoso.

As portas são danificadas às vezes pelo Eletro-Static Discharge (ESD). Você pode ou não pode ver nenhuma indicação deste.

Olhe os resultados do auto-teste de energia (CARGO) do interruptor para ver se havia alguma falha indicada para parte do interruptor.

Se você vê o comportamento que pode somente ser considerado “estranho,” este poderia indicar problemas de hardware, mas poderia igualmente indicar problemas de software. Normalmente, é mais fácil recarregar o software do que obter um novo hardware. Tente trabalhar primeiramente com o software de switch.

O sistema operacional pode ter um bug. Se você carrega um sistema operacional mais novo, poderia fixar este. Você pode pesquisar Bug conhecido se você lê os Release Note para a versão de código que você usa ou usa o conjunto de ferramentas do Bug da Cisco.

O sistema operacional poderia de algum modo ter-se tornado corrompido. Se você recarrega a mesma versão do sistema operacional, você poderia fixar o problema.

Se a luz de status no interruptor pisca alaranjada, esta significa geralmente que há algum tipo do problema de hardware com a porta ou o módulo ou o interruptor. A mesma coisa é verdadeira se a porta ou o status de módulo indicam defeituoso.

Antes que você troque o hardware do interruptor, você pode tentar algumas coisas:

Assente o módulo no interruptor. Se você fizer isso com o equipamento ligado, verifique se o módulo pode trocado ou removido em operação. Em caso de dúvida, desligue o interruptor antes que você assente o módulo ou refira o guia de instalação de hardware. Se a porta é construída dentro ao interruptor, ignore esta etapa.

●

Recarregue o interruptor. Às vezes isto faz com que o problema desapareça; esta é uma ação alternativa, não um reparo.

●

Verifique o software de switch. Se esta é uma instalação nova, recorde que alguns

componentes podem somente trabalhar com determinadas liberações do software. Verifique os Release Note ou a instalação de hardware e o manual de configuração para ver se há o componente que você instala.

●

Se você está razoavelmente certo que você tem um problema de hardware, substitua o componente defeituoso.

●

Troubleshooting de Auto-Negociação Semi-Duplex/Bidirecional de Ethernet 10/100Mb

Objetivos

Esta seção apresenta a informação do Troubleshooting geral e uma discussão de técnicas para pesquisar defeitos a autonegociação dos Ethernet.

Esta seção mostra como determinar o comportamento atual de um enlace. Vai sobre mostrar como os usuários podem controlar o comportamento, assim como explica situações quando a

●

(13)

autonegociação falha.

Muitos Cisco Catalyst Switches e muitos Cisco Routers suporte negociação automática. Esta seção centra-se sobre a autonegociação entre Catalyst 5000 Switch. Os conceitos explicados aqui podem igualmente ser aplicados aos outros tipos de dispositivos.

●

Introdução

A negociação automática é uma função opcional do padrão IEEE 802.3u Fast Ethernet que habilita dispositivos para trocar informações automaticamente em um link sobre habilidades de velocidade e dúplex.

A auto-negociação é destinada às portas, que são alocadas a áreas pelas quais os dispositivos ou usuários transitórios se conectam a uma rede. Por exemplo, várias empresas oferecem escritórios ou cubos compartilhados para os gerentes financeiros e os engenheiros de sistema usarem quando estão no escritório e não fora dele. Cada escritório ou cubo têm uma porta Ethernet conectada permanentemente à rede do escritório. Porque não é possível se assegurar de que cada usuário tenha um 10Mb, um Ethernet 100Mb, ou um cartão 10/100Mb em seu portátil, as portas de switch que seguram estas conexões devem poder negociar seu modo da velocidade e duplexação. A alternativa pode fornecer um 10Mb e uma porta 100Mb em cada escritório ou cubá-los em conformidade e etiquetar.

A autonegociação não deve ser usada para as portas que apoiam dispositivos da infraestrutura de rede, tais como o Switches e o Roteadores ou outros sistemas finais NON-transientes tais como server e impressoras. Embora a autonegociação para a velocidade e duplexação seja normalmente o comportamento padrão nas portas de switch que são capazes dele, as portas conectadas aos dispositivos fixos devem sempre ser configuradas para o comportamento correto um pouco do que reservadas negociá-lo. Isto elimina todas as edições potenciais da negociação e assegura-se de que você saiba sempre exatamente as portas devem se operar. Por exemplo, um enlace de switch a switch dos Ethernet 10/100BaseTX que seja configurado para o Full- duplex 100Mb opera-se somente nesses velocidade e modo. Não há nenhuma possibilidade para que as portas degradem o link a uma velocidade mais lenta dentro de uma restauração da porta ou de uma restauração do interruptor. Caso as portas não puderem se operar como configurado, não devem passar nenhum tráfego. Por outro lado, um enlace de switch a switch que seja

permitido negociar seu comportamento pode operar-se na metade 10Mb - duplex. Um link NON- funcional é geralmente mais fácil de descobrir do que um link, que seja operacional, mas não se opera na velocidade ou no modo previsto.

Uma da maioria de causas comum dos problemas de desempenho nas ligações de Ethernet 10/100Mb é quando uma porta no link se opera na metade - duplex, quando a outra porta se operar em completamente - duplex. Isto acontece ocasionalmente quando uma ou amba a porta em um link é restaurada e o processo de auto-negociação não conduz a ambos os parceiros de enlace que têm a mesma configuração. Isso também ocorre quando usuários reconfiguram um lado de um enlace e esquecem de configurar o outro. Muitas chamadas de suporte relacionadas com desempenho estão evitadas se você cria uma política que exija portas para que todos os dispositivos NON-transientes estejam configurados para seu comportamento exigido e reforça a política com medidas de controle de alterações adequadas.

Troubleshooting de Auto-Negociação de Ethernet entre Dispositivos de Infra-

estrutura de Rede

(14)

Procedimentos e/ou cenários

(15)

Cat 5k da encenação 1. com Fast Ethernet

Tabela 22-2: Problemas de conectividade de autonegociação Possíve

l

problem a

Solução O

comport amento atual do automó vel do link foi negocia do?

1. Use o comando show port

mod_num/port_num para determinar o comportamento atual do link. Se ambos os parceiros de enlace (relações em uma ou outra extremidade do link) indicam tenha um prefixo

“a” em seu duplex e os campos de estado da velocidade, autonegociação eram

provavelmente bem sucedidos.

Auto negocia ção não apoiada .

2. Emita o comando do mod_num/port_num das capacidades do show port verificar que seus módulos apoiam a auto negociação.

A auto negocia ção não trabalha em Catalyst Switche s.

3. Use o comando auto do mod_num/port_num da velocidade do set port em um catalizador configurar a auto negociação. 4. Tente portas ou os módulos diferentes. 5. Tente restaurar as portas. 6. Tente cabos de correção diferentes.

7. Desligue os dispositivos e para trás sobre outra vez.

A auto negocia ção não trabalha em roteado res Cisco.

8. Emita o comando ios correto permitir a auto negociação (se disponível) 9. relações

diferentes da tentativa. 10. Tente restaurar as relações. 11. Tente cabos de correção

diferentes. 12. Desligue os dispositivos e para trás sobre outra vez.

Exemplo de Configuração e Troubleshooting de Auto-Negociação de Ethernet 10/100Mb

Esta seção do original anda você com do exame do comportamento de uma porta Ethernet

(16)

10/100Mb que apoie a autonegociação. Igualmente mostra como fazer mudanças a seu comportamento padrão e como restaurá-lo ao comportamento padrão.

Tarefas que são executadas

Analisar as capacidades das portas.

1.

Configurar a auto negociação para a porta 1/1 em ambo o Switches.

2.

Determine se a velocidade e o modo duplex estão definidos para negociação automática.

3.

Mude a velocidade na porta 1/1 no Switch à 10Mb.

4.

Entendendo o significado do prefixo "a-" nos campos de status de duplex e velocidade.

5.

Visualize o status duplex da porta 1/1 no Switch B.

6.

Compreenda o erro de incompatibilidade bidirecional.

7.

Compreenda as mensagens de erro de spanning tree.

8.

Mude o modo duplex para half na porta 1/1 no interruptor A.

9.

Ajuste o modo duplex e a velocidade da porta 1/1 no switch B.

10.

Restaure o modo duplex padrão e a velocidade às portas 1/1 em ambos os interruptores.

11.

Veja as mudanças do status de porta em ambos os interruptores.

12.

Passo a passo

Execute estas etapas:

O comando show port capabilities 1/1 exibe as capacidades de uma porta Ethernet

10/100BaseTX 1/1 em um Switch A.Incorpore este comando para ambas as portas que você pesquisa defeitos. Ambas as portas devem apoiar as capacidades da velocidade e

duplexação mostradas se são supostas para usar a auto negociação.

Switch-A> (enable) show port capabilities 1/1 Model WS-X5530

Port 1/1

Type 10/100BaseTX Speed auto,10,100 Duplex half,full

1.

A auto negociação está configurada para ambos modo da velocidade e duplexação na porta 1/1 de ambo o Switches se você inscreve o comando set port speed 1/1 auto (o automóvel é o padrão para as portas que apoiam a autonegociação).

Switch-A> (enable) set port speed 1/1 auto Port(s) 1/1 speed set to auto detect.

Switch-A (enable)

Nota: O comando set port speed {mod_num/port_num} auto também define o modo duplex como auto. Não há comando automático {mod_num/port_num} para ajuste da porta

bidirecional.

2.

O comando show port 1/1 indica o estado das portas 1/1 em comuta A e B.

Switch-A> (enable) show port 1/1

Port Name Status Vlan Level Duplex Speed Type

--- --- --- --- --- --- --- --- 1/1 connected 1 normal a-full a-100 10/100BaseTX Switch-B> (enable) show port 1/1

--- --- --- --- --- --- --- --- 1/1 connected 1 normal a-full a-100 10/100BaseTX

3.

(17)

Observe que a maior parte da saída normal do comando show port {num_mod/num_port} foi omitida.Os prefixos "a-" em "full" e "100" indicam que essa porta não foi codificada por hardware (configurada) para um modo ou velocidade duplex específico. Consequentemente pode negociar automaticamente seus modo duplex e velocidade se o dispositivo que está conectada a (seu parceiro de enlace) igualmente pode negociar automaticamente seus modo duplex e velocidade. Observe também que o status é "conectado" em ambas as portas, o que significa que um pulso de enlace foi detectado na outra porta. O status pode ser “connected” (conectado), mesmo se o dúplex tiver sido negociado ou configurado de forma incorreta.

A fim demonstrar o que acontece quando um parceiro de enlace está negociando

automaticamente e o outro parceiro de enlace não é, a velocidade na porta 1/1 no Switch A é ajustada a 10Mb com o comando set port speed 1/1 10.

Switch-A> (enable) set port speed 1/1 10 Port(s) 1/1 speed set to 10Mbps.

Switch-A> (enable)

Nota: Se você código duro a velocidade em uma porta, ele desabilita toda a funcionalidade de auto-negociação na porta para a velocidade e duplexação.Quando uma porta foi

configurada para uma velocidade, seu modo duplex está configurado automaticamente para o modo que tinha negociado previamente; neste caso, completamente - duplex. Quando você entra o comando set port speed 1/1 10 fez com que o modo duplex na porta 1/1 estivesse configurado como se o comando set port duplex 1/1 full tinha sido inscrito igualmente. Isto é explicado em seguida.

4.

Compreenda o significado do prefixo “a” no duplex e apresse campos de estado.A ausência do “a” prefixo no campos do estado da saída do comando show port 1/1 no Switch A mostra que o modo duplex está configurado agora para “completamente,” e a velocidade é

configurada agora para "10."

--- --- --- --- --- --- --- --- 1/1 connected 1 normal full 10 10/100BaseTX

5.

O comando show port 1/1 no switch B indica que a porta se opera agora na metade - duplex e 10Mb.

Switch-B> (enable) show port 1/1

--- --- --- --- --- --- --- --- 1/1 connected 1 normal a-half a-10 10/100BaseTX

Esta etapa mostra que é possível para um parceiro de enlace detectar a velocidade em que o outro parceiro de enlace opera, mesmo que o outro parceiro de enlace não seja

configurado para a auto-negociação. Detectar o tipo de sinal bonde que está chegando para considerar se é 10Mb ou 100Mb faz esta. Isto é como o switch B determinou que a porta 1/1 deve se operar em 10Mb.Não é possível detectar o modo de bidirecional correto da mesma forma que a velocidade correta pode ser detectada. Neste caso, onde a porta de 1/1 do switch B é configurada para a autonegociação e a porta do Switch A não é, a porta de 1/1 do switch B foi forçada para selecionar o modo frente e verso padrão. Nas portas Catalyst Ethernet, o modo padrão é a negociação automática e, se isso falhar, half-duplex.Esse exemplo mostra também que um enlace pode ser conectado com êxito quando houver uma 6.

(18)

incompatibilidade nos modos duplex. A porta 1/1 no Switch A é configurada para full duplex, enquanto a porta 1/1 no Switch B padronizou para half duplex. A fim evitar isto, configurar sempre ambos os parceiros de enlace.O prefixo "a-" nos campos de status do Duplex e Speed nem sempre significa que o comportamento atual foi negociado. Às vezes, isso significa apenas que a porta não foi configurada para um modo de velocidade ou duplex. A saída anterior do Switch B mostra Duplex como "a-half" e Speed como "a-10", o que indica que a porta está operando a 10Mb em modo semi-duplex. Neste exemplo, o parceiro de enlace nesta porta (a porta 1/1 no interruptor A) é configurada para “completamente” e

"10Mb." não era possível para a porta 1/1 no switch B ter negociado automaticamente seu comportamento atual. Isto mostra que o prefixo “a” indica somente uma vontade de executar a autonegociação - não essa autonegociação ocorreu realmente.

Compreenda a mensagem de erro de incompatibilidade bidirecional.Esta mensagem sobre uma má combinação do modo duplex é indicada no Switch A depois que a velocidade na porta 1/1 foi mudada a 10Mb. A má combinação foi causada pela porta de 1/1 do switch B, que optam a metade - o duplex porque detectou seu parceiro de enlace poderia já não executar a autonegociação.

%CDP-4-DUPLEXMISMATCH:Full/half duplex mismatch detected o1

Éimportante observar que esta mensagem é criada pelo Protocolo de descoberta Cisco (CDP), e não pelo protocolo de autonegociação 802.3. O CDP pode relatar problemas que descobre, mas tipicamente não os fixa automaticamente. Uma incompatibilidade duplex (bidirecional) pode ou não pode conduzir a um Mensagem de Erro. Outra indicação de uma incompatibilidade bidirecional é o rápido aumento de FCS e de erros de alinhamento no lado semi-duplex e runts na porta bidirecional (como visto em uma porta sh

{mod_num/port_num}).

7.

Compreenda a medida - mensagens da árvore.Além do que a mensagem de erro de

incompatibilidade bidirecional, você pode igualmente ver estes medir - mensagens da árvore quando você muda a velocidade em um link. Um exame da medida - a árvore é além do alcance deste original; consulte o capítulo em medir - árvore para obter mais informações sobre da medida - a árvore.

%PAGP-5-PORTFROMSTP:Port 1/1 left bridge port 1/1

%PAGP-5-PORTTOSTP:Port 1/1 joined bridge port 1/1

8.

A fim demonstrar o que acontece quando o modo duplex foi configurado, o modo na porta 1/1 no Switch A é ajustado à metade com o comando set port duplex 1/1 half.

Switch-A> (enable) set port duplex 1/1 half Port(s) 1/1 set to half-duplex.

Switch-A> (enable)

O comando show port 1/1 mostra a alteração no modo Duplex nessa porta.

Switch-A> (enable) sh port 1/1

--- --- --- --- --- --- --- --- 1/1 connected 1 normal half 10 10/100BaseTX

Neste momento, as portas 1/1 em ambo o Switches estão operando-se na metade - duplex.

A porta 1/1 no switch B é configurada ainda ao automóvel negocia, segundo as indicações desta saída do comando show port 1/1.

--- --- --- --- --- --- --- ---

9.

(19)

1/1 connected 1 normal a-half a-10 10/100BaseTX

Esta etapa mostra como configurar o modo duplex na porta 1/1 no switch B à metade. Isto é consistente com a política recomendada configurar da mesma forma ambos os parceiros de enlace.

A fim executar a política às maneiras configurar ambos os parceiros de enlace para o mesmo comportamento, esta etapa ajusta agora o modo duplex à metade e à velocidade ao 10 na porta 1/1 no switch B.Está é a saída da emissão do comando set port duplex 1/1 no Switch B:

Switch-B> (enable) set port duplex 1/1 half Port 1/1 is in auto-sensing mode.

Switch-B> (enable)

O comando set port duplex 1/1 half falhou porque este comando é inválido se a

autonegociação é permitida. Isto igualmente significa que este comando não desabilita a auto-negociação. A autonegociação pode somente ser desabilitada com o set port speed {mod_num/port_num {10 | comando 100}}.Here is the output of entering the set port speed 1/1 10 command on Switch B:

Switch-B> (enable) set port speed 1/1 10 Port(s) 1/1 speed set to 10Mbps.

Switch-B> (enable)

Agora o comando set port duplex 1/1 half em trabalhos do switch B:

Switch-A> (enable) set port duplex 1/1 half Port(s) 1/1 set to half-duplex.

Switch-A> (enable)

O comando show port 1/1 no Switch B mostra que as portas estão configuradas para semi- dúplex e 10Mb.

--- --- --- --- --- --- --- --- 1/1 connected 1 normal half 10 10/100BaseTX

Nota: O set port duplex {mod_num/port_num {half | full}} comando é dependente do set port speed {mod_num/port_num {10 | 100}} comando. Ou seja, você deve definir a velocidade antes de definir o modo bidirecional.

10.

Configurar as portas 1/1 em ambo o Switches ao automóvel negociam com o comando set port speed 1/1 auto.

Switch-A> (enable) set port speed 1/1 auto Port(s) 1/1 speed set to auto detect.

Switch-A> (enable)

Nota: Um modo duplex de uma porta foi configurado uma vez a algo a não ser o

automóvel, a única maneira de configurar a porta ao auto sentido que seu modo duplex é emitir o comando set port speed {mod_num/port_num} auto. Não há comando automático {mod_num/port_num} para ajuste da porta bidirecional. Ou seja se você emite o comando set port speed {mod_num/port_num} auto, restaura a velocidade de porta que detecta e detecção de modo bidirecional ao automóvel.

11.

Examine o estado das portas 1/1 em ambo o Switches com o comando show port 1/1.

12.

(20)

As duas portas agora estão configuradas em seu comportamento padrão de negociação automática. Ambas as portas negociaram bidirecional e 100Mb.

Antes que você chamar a equipe de Suporte técnico do Cisco Systems

Antes que você chame o Web site do Suporte técnico do Cisco Systems, certifique-se de você ter lido com este capítulo e ter terminado as ações sugeridas para seu problema de sistema.

Adicionalmente, faça estes e documente os resultados de modo que nós possamos melhor lhe ajudar:

Capture a saída da versão da mostra de todos os dispositivos afetados.

●

Capture a saída do show port mod_num/port_num de todas as portas afetadas.

●

Capture a saída do comando show port mod_num/port_num capabilities em todas as portas afetadas.

●

Configurando conexões EtherChannel Switch a Switch nos Switches Catalyst 4000/5000/6000

O EtherChannel permite que vários links físicos Fast Ethernet ou Gigabit Ethernet sejam

combinados em um canal lógico. Isto permite que o tráfego entre os links estado loadshared no canal, assim como a Redundância caso uns ou vários links no canal falharem. O EtherChannel pode ser usado para interconectar switch LAN, Roteadores, server, e clientes através da fiação do par não-blindado (UTP) ou o modo simples e a fibra multimodo.

EtherChannel é um meio fácil para agregar largura de banda entre dispositivos de rede críticos.

No catalizador 5000, um canal pode ser criado de duas portas que lhe fazem um link 200Mbps (400Mbps FULL-frente e verso) ou de quatro portas que lhe fazem um link 400Mbps (800Mbps FULL-frente e verso). Algumas placas e plataformas também suportam Gigabit EtherChannel e podem utilizar de duas a oito portas em um EtherChannel. O conceito é o mesmo, independente das velocidades e do número de enlace envolvidos. Normalmente o Spanning Tree Protocol (STP) considera estes enlaces redundantes entre dois dispositivos ser laços e faz com que os enlaces redundantes reajam do modo de bloqueio, que faz eficazmente estes links inativos (que forneça somente recursos de backup se o enlace principal falha). Quando você usar IO 3.1.1 ou maior, medindo - a árvore trata o canal como um link grande, assim que todas as portas no canal podem ser ativas ao mesmo tempo.

Esta seção toma-o com as etapas para configurar um EtherChannel entre dois Catalyst 5000 Switch e para mostrar-lhe os resultados dos comandos enquanto são executados. Os Catalyst 4000 e 6000 Switches poderiam ter sido usados nas encenações apresentadas neste original para obter os mesmos resultados. Para o Catalyst 2900XL e o 1900/2820, a sintaxe de comando é diferente, mas os conceitos de EtherChannel são os mesmos.

O EtherChannel pode ser configurado manualmente se você datilografa dentro os comandos apropriados, ou pode ser configurado automaticamente se o interruptor negocia o canal com o outro lado com o Port Aggregation Protocol (PAgP). Recomenda-se usar o modo desirable PAgP para configurar o EtherChannel sempre que possível desde que a configuração manual do

(21)

EtherChannel pode criar algumas complicações. Este original dá exemplos de como configurar manualmente o EtherChannel e os exemplos de como configurar o EtherChannel com PAgP.

Também foram incluídas informações sobre como fazer troubleshooting do EtherChannel e como usar o truncamento com o EtherChannel. Neste original, todo o EtherChannel dos termos, Fast EtherChannel, Gigabit EtherChannel ou canaliza refere o EtherChannel.

Índice

Tarefas para a configuração manual do EtherChannel 1.

Verifique a configuração de EtherChannel 2.

Uso PAgP configurar automaticamente o EtherChannel (método preferido) 3.

Entroncamento e EtherChannel 4.

Troubleshooting do EtherChannel 5.

Comandos usados neste original 6.

Esta figura ilustra nosso ambiente de teste. A configuração do Switches foi cancelada com o comando clear config all. Então, a alerta foi mudada com nome de sistema do grupo. Um endereço IP de Um ou Mais Servidores Cisco ICM NT e uma máscara foram atribuídos ao interruptor para propósitos do gerenciamento com int sc0 172.16.84.6 255.255.255.0 do grupo para o int sc0 172.16.84.17 255.255.255.0 de SwitchA e de grupo para SwitchB. Um gateway padrão foi atribuído a ambo o Switches com set ip route default 172.16.84.1.

As configurações de switch foram canceladas de modo que nós pudéssemos partir das condições padrão. O Switches era nomes concedidos de modo que nós pudéssemos o identificar da alerta na linha de comando. Os endereços IP de Um ou Mais Servidores Cisco ICM NT foram atribuídos de modo que nós pudéssemos sibilar entre o Switches para testar. O gateway padrão não foi usado.

Muito dos comandos exigem mais saídas do que o necessário para nossa discussão. A saída estranha é suprimida neste original.

Tarefas para a configuração manual do EtherChannel

Este é um sumário dos sentidos para configurar manualmente o EtherChannel.

Mostre a Versão do IOS e os módulos que nós nos usamos neste original.

1.

Certifique-se de que o EtherChannel seja compatível com as portas.

2.

Verifique se as portas estão conectadas e funcionando.

3.

Verifique se as portas a serem agrupadas têm as mesmas configurações.

4.

(22)

Identifique grupos válidos de portas.

5.

Crie o canal.

6.

Passo a passo

Estas são as etapas para configurar manualmente o EtherChannel.

O comando show version indica a versão de software que o interruptor executa. As lista de comando show module que os módulos são instalados no interruptor.

Switch-A show version

?

Switch-A show module

Mod Module-Name Ports Module-Type Model Serial-Num Status --- --- --- --- --- --- --- 1 0 Supervisor III WS-X5530 006841805 ok 2 24 10/100BaseTX Ethernet WS-X5225R 012785227 ok

?

1.

Verifique se EtherChannel é suportado nas portas. O show port capabilities aparece nas versões 4.x e superiores. Se você tiver um IOS anterior ao 4.x, deve ignorar esta etapa.

Nem todos os módulos Fast Ethernet suportam EtherChannel. Alguns dos módulos originais de EtherChannel têm o “Fast EtherChannel” escrito no canto esquerdo inferior do módulo (enquanto você o enfrenta no interruptor) que lhe diz que a característica está apoiada. Esta convenção foi abandonada em uns módulos mais atrasados. Os módulos deste teste não indicam "Fast EtherChannel", mas oferecem suporte ao recurso.

Switch-A show port capabilities Model WS-X5225R Port 2/1

Type 10/100BaseTX Speed auto,10,100 Duplex half,full Trunk encap type 802.1Q,ISL

Trunk mode on,off,desirable,auto,nonegotiate Channel 2/1-2,2/1-4

Broadcast suppression percentage(0-100)

Flow control receive-(off,on),send-(off,on) Security yes

Membership static,dynamic Fast start yes

Rewrite yes Switch-B show port capabilities Model WS-X5234 Port 2/1

Type 10/100BaseTX Speed auto,10,100 Duplex half,full Trunk encap type 802.1Q,ISL

Trunk mode on,off,desirable,auto,nonegotiate Channel 2/1-2,2/1-4

Broadcast suppression percentage(0-100)

Flow control receive-(off,on),send-(off,on) Security yes

2.

(23)

Rewrite no

Uma porta que não apoie olhares do EtherChannel como este.

Switch show port capabilities Model WS-X5213A Port 2/1

Type 10/100BaseTX Speed 10,100,auto Duplex half,full Trunk encap type ISL

Trunk mode on,off,desirable,auto,nonegotiate Channel no

Broadcast suppression pps(0-150000) Flow control no

Security yes

Verifique se as portas estão conectadas e funcionando. Antes que você conecte os cabos, este é o status de porta.

Switch-A show port

--- --- --- --- --- --- --- --- 2/1 notconnect 1 normal auto auto 10/100BaseTX 2/2 notconnect 1 normal auto auto 10/100BaseTX 2/3 notconnect 1 normal auto auto 10/100BaseTX 2/4 notconnect 1 normal auto auto 10/100BaseTX

Depois que você conecta os cabos entre os dois Switches, este é o estado.

1999 Dec 14 20:32:44 %PAGP-5-PORTTOSTP:Port 2/1 joined bridge port 2/1 1999 Dec 14 20:32:44 %PAGP-5-PORTTOSTP:Port 2/2 joined bridge port 2/2 1999 Dec 14 20:32:44 %PAGP-5-PORTTOSTP:Port 2/3 joined bridge port 2/3 1999 Dec 14 20:32:44 %PAGP-5-PORTTOSTP:Port 2/4 joined bridge port 2/4 Switch-A show port

--- --- --- --- --- --- --- --- 2/1 connected 1 normal a-full a-100 10/100BaseTX 2/2 connected 1 normal a-full a-100 10/100BaseTX 2/3 connected 1 normal a-full a-100 10/100BaseTX 2/4 connected 1 normal a-full a-100 10/100BaseTX Switch-B show port

--- --- --- --- --- --- --- --- 2/1 connected 1 normal a-full a-100 10/100BaseTX 2/2 connected 1 normal a-full a-100 10/100BaseTX 2/3 connected 1 normal a-full a-100 10/100BaseTX 2/4 connected 1 normal a-full a-100 10/100BaseTX

Desde que as configurações de switch foram canceladas antes que este teste começado, as portas estiver em suas condições padrão. Todas elas estão em vlan1 e sua velocidade e duplex estão configuradas para auto. Após a conexão dos cabos, negociam a uma

velocidade de 100Mbps e completamente - duplex. O estado é conectado, assim que nós podemos sibilar o outro interruptor.

Switch-A ping 172.16.84.17 172.16.84.17 is alive

Em sua rede, você pôde querer a ajustar manualmente as velocidades a 100Mbps e 3.

(24)

completamente - duplex em vez da confiança na autonegociação desde que você quer provavelmente suas portas ser executado sempre na velocidade a mais alta. Para uma discussão de auto-negociação, veja a metade/auto-negociação half/full duplex dos Ethernet 10/100Mb do Troubleshooting da seção.

Verifique se as portas a serem agrupadas têm as mesmas configurações. Este é um ponto importante que seja coberto com maiores detalhes na seção de Troubleshooting. Se o comando setup o EtherChannel não trabalha, é geralmente porque as portas envolvidas no canal têm as configurações que diferem de se. Isto inclui as portas no outro lado do link, assim como as portas local. Em nosso caso, desde que as configurações de switch foram canceladas antes que este teste começado, as portas estiver em suas condições padrão.

São todos em vlan1; sua velocidade e duplexação é ajustada ao automóvel, e a toda a medida - os parâmetros da árvore para cada porta são ajustados o mesmos. Nós vimos da saída que depois que os cabos são conectados, as portas negocia a uma velocidade de 100Mbps e completamente - duplex. Desde que medindo - a árvore é executado para cada VLAN, é mais fácil configurar o canal e responder apenas aos Mensagens de Erro do que para tentar e verificar cada medida - a árvore coloque para a consistência para cada porta e o VLAN no canal.

4.

Identifique grupos válidos de portas. No catalizador 5000, somente as determinadas portas podem ser unidas em um canal. Essas dependências restritivas não se aplicam a todas as plataformas. As portas em um canal em um catalizador 5000 devem ser contíguas.

Observação do comando show port capabilities que para a porta 2/1, estas são as combinações possíveis:

Observe que essa porta pode ser uma parte de um grupo de dois (2/1-2) ou parte de um grupo de quatro (2/1-4). Há algo chamado um controlador de Ethernet de empacotamento no módulo que causa estas limitações de configuração. Vejamos outra porta.

Esta porta pode ser agrupada em um grupo de duas portas (2/3-4) ou em um grupo de quatro (2/1-4).Nota: O dependente em cima do hardware, lá pode ser restrições adicionais.

Nos módulos determinados (WS-X5201 e WS-X5203), você não pode formar um

EtherChannel com as últimas duas portas em um “grupo de porta” a menos que as primeiras duas portas no grupo já formarem um EtherChannel. Um “grupo de porta” é um grupo de portas seja permitido que formar um EtherChannel (2/1-4 são um grupo de porta neste exemplo). Por exemplo, se você cria EtherChannéis separados com as somente duas portas em um canal, você não pode atribuir a portas 2/3-4 a um canal até que você tenha primeiras portas configuradas 2/1-2 a um canal, para os módulos que têm esta limitação! Igualmente, antes que você configure portas 2/6-7, você deve configurar portas 2/5-6. Esta limitação não ocorre nos módulos usados para este original (WS-X5225R, WS-X5234).Desde que nós configuramos um grupo de quatro portas (2/1-4), este está dentro do agrupamento

aprovado. Nós não podemos atribuir a um grupo de quatro às portas 2/3-6. Este é um grupo de porta contínua, mas não começam no limite aprovado, como mostrado pelo comando show port capabilities (os grupos válidos seriam portas 1-4, 5-8, 9-12, 13-16, 17-20, 21-24).

5.

Crie o canal. A fim criar o canal, use o comando set port channel <mod/port sobre para cada interruptor. Nós recomendamos que você gerencie as portas fora em um lado do canal ou no outro lado com o comando set port disable antes que você gire o EtherChannel sobre

6.

(25)

manualmente. Isto evita problemas possíveis com medida - árvore dentro do processo de configuração. Medida - a árvore pode fechar algumas portas (com um status de porta do

“errdisable”) se um lado está configurado enquanto um canal antes que o outro lado possa ser configurado como um canal. Devido a esta possibilidade, é muito mais fácil criar

EtherChannéis com o PAgP, que é explicado mais tarde neste original. A fim evitar esta situação quando você configura o EtherChannel manualmente, nós desabilitamos as portas em SwitchA, configuramos o canal em SwitchA, configuramos o canal em SwitchB, e re- permitimos então as portas em SwitchA.Primeiro, verifique se a canalização está desativada.

Desabilite agora as portas em SwitchA até que ambo o Switches esteja configurado para o EtherChannel de modo que medindo - a árvore não gerencie erros e fecha as portas.

Gire o modo de canal para sobre para SwitchA.

Switch-A (enable) set port channel 2/1-4 on Port(s) 2/1-4 channel mode set to on.

Verifique o status do canal. Observe que o modo de canal esteve ajustado a sobre, mas o estado das portas é desabilitado (porque nós desabilitamos então mais cedo). O canal não é operacional neste momento, mas torna-se operacional quando as portas são permitidas.

Because SwitchA ports were (temporarily) disabled, SwitchB ports no longer have a

connection. Esta mensagem é indicada no console de SwitchB quando as portas de SwitchA foram desabilitadas.

Gire sobre o canal para o switch B.

Switch-B (enable) set port channel 2/1-4 on Port(s) 2/1-4 channel mode set to on.

Verifique que o modo de canal está ligada para SwitchB.

Observe que o modo de canal para SwitchB está ligada, mas o estado das portas é não- conectado. Isto acontece porque as portas do Switch A ainda estão

desabilitadas.Finalmente, o último passo é ativar as portas no Switch A.

Verificar a configuração

A fim verificar que o canal setup corretamente, faça o comando show port channel.
