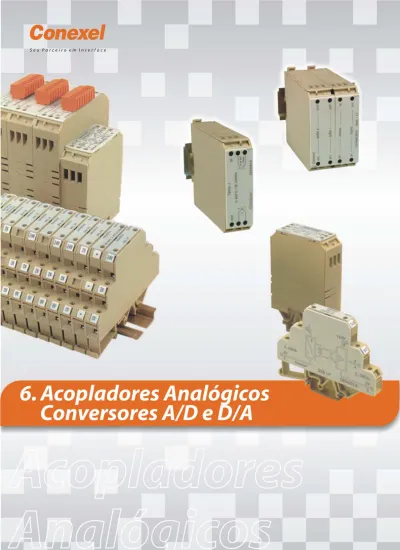

Acopladores Analógicos

A Conexel, em sua linha de

ACOPLADORES ANALÓGICOS,

oferece uma solução de alta precisão

e confiabilidade, encapsulada em

compactos módulos EG ou conectores

DK6, ambos permitindo fixação em trilho

normalizado, destinada à condicionar,

isolar e converter sinais de controle.

A família de Acopladores Analógicos da

Conexel, está dividida nos seguintes grupos:

- Condicionadores/Isoladores de Sinais

(tensão/corrente CC e temperatura);

- Condicionadores Analógico

/Frequência (tensão/corrente CC,

temperatura - RTD e termopar);

- Condicionadores

Frequência/Analógico;

- Conversor CC/CC;

- Repetidores de Sinais;

- Conversores A/D e D/A;

- Transdutores de Corrente CC/CA.

Neste catálogo estão as características

técnicas detalhadas dos modelos com

seus respectivos códigos.

(3)

Acopladores Analógicos Conversores A/D e D/A - 6.3

Acopladores Analógicos

Condicionadores/Isoladores de Sinais:

No controle de um processo produtivo

exige-se a monitoração de determinadas

variáveis, tais como: pressão, vazão, nível,

temperatura, tensão, corrente, etc. Para

isso utilizam-se sensores que enviam, para

um sistema de controle, os valores

dessas grandezas representados por

sinais elétricos padronizados de corrente

(0 ... 20mA ou 4 ... 20mA), ou tensão

(0 ... 10V).

Por sua vez, o sistema de controle retorna

os sinais para os atuadores utilizando-se

dos mesmos padrões de tensão e

corrente.

Porém, em determinadas aplicações

alguns sinais espúrios chegam ao sistema

de controle, através da fiação dos

sensores e atuadores, afetando seu

funcionamento.

Portanto, nestes casos, torna-se

impres-cíndivel a existência de um dispositivo que

possa isolar estes sinais, evitando que

afetem o sistema de controle, porém,

mantendo as mesmas características do

sinal original.

Isoladores de Sinais DK6: Tensão/

Corrente CC

São 9 modelos destinados a isolar sinais

padronizados de tensão e corrente CC.

O seletor, na página seguinte, o auxiliará

na escolha do modelo correto:

Condicionadores de Sinais :

1)Entrada: Tensão, Corrente ou

Temperatura.

Saída: Frequência

Convertem e isolam um sinal padronizado

de tensão/corrente CC ou temperatura

(PT100 ou termopar), aplicado em sua

entrada, para um correspondente valor

em frequência disponível em sua saída.

São dispositivos ideais para aplicações

onde se deseja ler um sinal analógico

utilizando-se um CLP que possuí apenas

sinais digitais.

São 11 modelos cobrindo uma ampla

gama de sinais de entrada em tensão/

corrente CC e temperatura (PT100 ou

termopar tipo J), que podem ser

selecio-nados através do seletor disponível na

próxima página.

2)Entrada: Frequência.

Saída: Tensão/Corrente CC

Convertem e isolam um sinal de

frequên-cia, aplicado em sua entrada, para um

correspondente valor em tensão/corrente

CC disponível em sua saída.

São 3 modelos disponíveis com frequência

de entrada em 10kHz.

3)Entrada: PT100 – 3 fios

Saída: Tensão/Corrente CC

Condicionam o sinal proveniente de um

sensor RTD do tipo PT100, a três fios. As

saídas apresentam sinais padronizados

de tensão e corrente CC.

Incluído neste grupo, está um transmissor

a dois fios, ou seja, sua saída transmite o

sinal de temperatura aplicado em sua

entrada, através de uma malha de

corrente de 4 ... 20mA, não necessitando

alimentação adicional.

Um sensor do tipo PT100 permite trabalhar

em qualquer faixa de temperatura

compreendida entre -200°C e +850°C,

assim, caso sua aplicação necessite

monitorar temperaturas dentro dessa faixa

e que não constam nesse catálogo, basta

entrar em contato com nossa

Engenharia

de Campo.

Isoladores de Sinais EMA:

Destinam-se às mesmas aplicações dos

Isoladores DK6, porém , apresentam

isolação em três vias, ou seja: o sinal de

entrada está isolado do sinal de saída e

ambos estão isolados da alimentação.

Esta isolação aumenta a segurança

quando se necessita evitar que sinais

espúrios cheguem ao sistema de controle.

O seletor na próxima página o auxiliará na

escolha do modelo EMA mais apropriado à

sua aplicação.

Além destas duas linhas de produtos,

neste catálogo estão as informações

técnicas detalhadas dos nossos

Conversores A/D e D/A, dos

Repetidores de Sinais EMA e dos

Transdutores de Corrente CC e CA.

Colocamos nossa

Engenharia de Campo

à sua disposição para auxiliá-lo durante

sua aplicação.

(4)

6.4 - Acopladores Analógicos Conversores A/D e D/A

O esquema ao lado mostra como adicionar

algumas entradas analógicas em

Contro-ladores Programáveis apenas com pontos

digitais. Basta ao Controlador Programável

dispor de uma entrada contadora de alta

frequência capaz de "ler" sinais até 10 kHz.

Desta forma, utilizando-se os pontos de

saída digital para selecionar o

condicio-nador/isolador desejado, a saída deste é

enviada ao ponto de entrada de alta

frequência do CLP e, através do programa

aplicativo, o valor desta entrada analógica

pode ser lido. Portanto obtivemos entradas

analógicas em CLP's apenas com pontos

digitais.

Exemplo de Aplicação

Capacidade de conexão

Isoladores de Sinais

Repetidores de Sinais

Tensão

Corrente

Frequência

Corrente

0... 10V

4...20mA

0...20mA

(2x) 4...20mA

(4x) 4...20mA

Sinal de Entrada

Tensão

0...10V

C810440.0

C810303.0

C810443.0

C904685.6000

pág. 6/23

pág. 6/23

pág. 6/23

pág. 6/24

Corrente

4...20mA

C810439.0

C802424.0

C810437.0

C904650.6000

C904651.6000

pág. 6/23

pág. 6/22

pág. 6/22

pág. 6/24

pág. 6/24

0...20mA

C810444.0

C810445.0

C802424.0

pág. 6/22

pág. 6/22

pág. 6/22

Temperatura

Termopar Tipo J

0...650°C

C904484.6000

20Hz...2kHz

pág. 6/21

Seletor - Acopladores Analógicos EMA

M á x i m a

M á x i m a

M á x i m a

M á x i m a

M á x i m a

C o n e c t o r e s

C o n e c t o r e s

C o n e c t o r e s

C o n e c t o r e s

C o n e c t o r e s

C a i x a s

C a i x a s

C a i x a s

C a i x a s

C a i x a s

C o n e c t o r

C o n e c t o r

C o n e c t o r

C o n e c t o r

C o n e c t o r

C a p a c i d a d e

C a p a c i d a d e

C a p a c i d a d e

C a p a c i d a d e

C a p a c i d a d e

D K 6

D K 6

D K 6

D K 6

D K 6

EG3, EG4 e

EG3, EG4 e

EG3, EG4 e

EG3, EG4 e

EG3, EG4 e

BL/SL 3,5mm

BL/SL 3,5mm

BL/SL 3,5mm

BL/SL 3,5mm

BL/SL 3,5mm

de Conexão

de Conexão

de Conexão

de Conexão

de Conexão

E G 5

E G 5

E G 5

E G 5

E G 5

(Conv

(Conv

(Conv.A/D e D/A)

(Conv

(Conv

.A/D e D/A)

.A/D e D/A)

.A/D e D/A)

.A/D e D/A)

FIOS

0,13...4mm²

0,13...4mm²

0,5...1,5mm²

CABOS

0,5...2,5mm²

0,5...2,5mm²

0,5...1,5mm²

DECAPAGEM

7mm

7mm

6mm

AWG

26...14

26...14

22...14

TORQUE

0,4Nm

0,4Nm

0,4Nm

Sinal de Saída

(5)

Seletor - Acopladores Analógicos DK 6

Acopladores Analógicos Conversores A/D e D/A - 6.5

Sinal de Saída

Tensão

Corrente

Frequência

0... 10V

4...20mA

0...20mA

Sinal de Entrada

Tensão

0...10V

C904239.6

C904245.6

C904242.6

C904277.6

pág. 6/7

pág. 6/10

pág. 6/8

0 ... 10kHz

pág. 6/16

Corrente

4 ...20mA

C904241.6

C904247.6

C904244.6

C904275.6

pág. 6/8

pág. 6/11

pág. 6/9

2 ... 10kHz

pág. 6/15

0 ...20mA

C904240.6

C904246.6

C904243.6

C904276.6

pág. 6/7

pág. 6/10

pág. 6/9

0 ... 10kHz

pág. 6/15

Frequência

0 ... 10kHz

C904278.6

C904280.6

C904279.6

pág. 6/18

pág. 6/19

pág. 6/18

Temperatura

PT100 - 3 fios

0 ... 30°C

C904349.0027

pág. 6/13

0 ... 50°C

C904351.0000

C904349.0013

C904478.0006

pág. 6/12

pág. 6/13

0 ... 10 kHz

pág. 6/17

0 ... 60°C

C904349.0029

pág. 6/13

0 ... 65°C

C904349.0016

pág. 6/13

0 ... 100°C

C904228.6

C904274.6

C904273.6

C904478.0000

C904468.6000

pág. 6/12

pág. 6/13

pág. 6/12

0 ... 10 kHz

0 ... 5kHz

C904321.6

pág. 6/17

pág. 6/17

transm. 2 fios

pág. 6/14

0 ...120°C

C904349.0000

pág. 6/13

0 ... 125°C

C904349.0036

pág. 6/13

0 ... 140°C

C904350.0007

pág. 6/12

0 ... 150°C

C904351.0003

C904349.0001

C904350.0000

pág. 6/12

pág. 6/13

pág. 6/12

0 ... 160°C

C904349.0030

pág. 6/13

0 ... 200°C

C904351.0001

C904349.0003

C904350.0003

C904478.0003

pág. 6/12

pág. 6/13

pág. 6/12

0 ... 2kHz

pág. 6/17

0 ... 250°C

C904351.0004

C904349.0018

C904478.0001

pág. 6/12

pág. 6/13

0 ... 5kHz

pág. 6/17

0 ... 300°C

C904351.0002

C904349.0006

C904350.0002

pág. 6/12

pág. 6/13

pág. 6/12

0 ... 350°C

C904349.0023

C904350.0004

pág. 6/13

pág. 6/12

0 ... 400°C

C904351.0006

C904349.0017

pág. 6/12

pág. 6/13

0 ... 500°C

C904349.0024

C904350.0005

pág. 6/13

pág. 6/12

0 ... 600°C

C904351.0009

C904349.0011

pág. 6/12

pág. 6/13

-10 ... 100°C

C904349.0004

pág. 6/13

-10 ... 20°C

C904349.0005

pág. 6/13

(6)

Seletor - Acopladores Analógicos DK 6

6.6 - Acopladores Analógicos Conversores A/D e D/A

Sinal de Saída

Tensão

Corrente

Frequência

0... 10V

4...20mA

0...20mA

Sinal de Entrada

Temperatura

PT100 - 3 fios

10 ... 35°C

C904478.0004

0 ... 10kHz

pág. 6/17

-10 ... 50°C

C904349.0035

pág. 6/13

100 ... 200°C

C904350.0006

pág. 6/12

-100 ... 50°C

C904349.0025

pág. 6/13

15 ... 40°C

C904351.0007

pág. 6/12

15 ... 35°C

C904349.0021

pág. 6/13

150 ...300°C

C904478.0002

0 ... 2kHz

pág. 6/17

170 ... 272,4°C

C904349.0022

pág. 6/13

20 ... 120°C

C904349.0032

pág. 6/13

20 ... 150°C

C904349.0034

pág. 6/13

-20 ... 30°C

C904349.0002

pág. 6/13

20 ... 80°C

C904478.0005

0 ... 5kHz

pág. 6/17

-20 ... 80°C

C904351.0008

pág. 6/12

-30 ... 300°C

C904349.0026

pág. 6/13

-30 ... 30°C

C904349.0031

pág. 6/13

-30 ... 50°C

C904349.0008

pág. 6/13

-35 ... 65°C

C904349.0015

pág. 6/13

-40 ... 40°C

C904349.0009

pág. 6/13

-50 ... 150°C

C904349.0033

pág. 6/13

50 ... 200°C

C904350.0008

pág. 6/12

-50 ... 200°C

C904349.0019

pág. 6/13

-50 ... 250°C

C904351.0005

pág. 6/12

-50 ... 50°C

C904349.0028

pág. 6/13

-50 ... 75°C

C904349.0012

pág. 6/13

-50 ... 80°C

C904349.0007

pág. 6/13

-55 ... 75°C

C904349.0010

pág. 6/13

60 ... 110°C

C904350.0001

pág. 6/12

-80 ... 40°C

C904349.0014

pág. 6/13

-80 ... 40°C

C904349.0020

pág. 6/13

(7)

0...10 Vcc 24 Vcc± 5% 20 mA -12 Vcc > 950 KΩ 0...10 Vcc 24 Vcc ± 5% 40 mA > 1KΩ ≤ 0,2% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca 0...20 mA cc 24 Vcc± 5% 20 mA 24 mA cc -51 Ω ± 5% 0...10 Vcc 24 Vcc ± 5% 40 mA > 1KΩ ≤ 0,2% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca DK6 I / V C904240.6 DK6 V / V C904239.6

V / V

0...10V / 0...10V 0...20mA / 0...10V

I / V

Acopladores Analógicos Conversores A/D e D/A - 6.7

Condicionadores /

Isoladores de sinais

DK6

DK6

Referência Código Referência Código Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) (Típico) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída/Trilho

Gráficos

Esquema elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios) Espessura: com tampa -10 mm

sem tampa - 8 mm

(8)

DK6 I / V C904241.6 4...20 mA cc -24 mA cc -50 Ω (Típica V<7 V) 0...10 Vcc 24 Vcc ± 5% 40 mA > 1KΩ ≤ 0,25% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca 0...10 Vcc 24 Vcc± 5% 20 mA -12 Vcc > 950 KΩ 0...20 mA 24 Vcc ± 5% 40 mA < 500Ω ≤ 0,35% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca DK6 V / I C904242.6

I / V

V / I

4...20mA / 0...10V 0...10V / 0...20mA

6.8 - Acopladores Analógicos Conversores A/D e D/A

Condicionadores /

Isoladores de sinais

DK6

DK6

Referência Código Referência Código Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) (Típico) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída/Trilho

Gráficos

Esquema elétrico

Dimensões

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

Pente conector para DK6 Vide pág. 6.28 (Acessórios)

(9)

0...20 mA cc 24 Vcc± 5% 20 mA 24 mA cc -51 Ω ± 5% 0...20 mA 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca DK6 I / I C904243.6 0...20mA / 0...20mA

I / I

4...20 mA cc -24 mA cc -50 Ω (Típica V< 7V) 0...20 mA 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca DK6 I / I C904244.6 4...20mA / 0...20mA

I / I

Acopladores Analógicos Conversores A/D e D/A - 6.9

Condicionadores /

Isoladores de sinais

DK6

DK6

Referência Código

Referência Código

Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) (Típico) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída/Trilho

Gráficos

Esquema elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios) Espessura: com tampa -10 mm

sem tampa - 8 mm

(10)

0...10 Vcc 24 Vcc± 5% 20 mA -12 Vcc > 950 KΩ 4...20 mA 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,03% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca DK6 V / I C904245.6

0...10V / 4...20mA 0...20mA / 4...20mA

I / I

V / I

DK6 I / I C904246.6 0...20 mA cc 24 Vcc± 5% 20 mA 24 mA cc -51 Ω ± 5% 4...20 mA 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,03% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca

6.10 - Acopladores Analógicos Conversores A/D e D/A

Condicionadores /

Isoladores de sinais

DK6

DK6

Referência Código

Referência Código

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) (Típico) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída/Trilho

Gráficos

Esquema elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios)

(11)

DK6 I / I C904247.6 4...20 mA cc 24 mA cc ≤ 7Vcc 4...20 mA 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,03% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca 4...20mA / 4...20mA

I / I

Acopladores Analógicos Conversores A/D e D/A - 6.11

Condicionadores /

Isoladores de sinais

DK6

DK6

Referência Código Referência Código Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) (Típico) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída/Trilho

Gráficos

Esquema elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios) Espessura: com tampa -10 mm

sem tampa - 8 mm

(12)

PT 100 / 3 fios 2,2 mA Máx. 2x50R (simétrico) Parafuso ≤ 0,4% F.E. 300 ppm F.E./°C 24 Vcc ± 20% 3 Hz 4 kVef -20...70°C 50°C 40°C 40 mA Não

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

6.12 - Acopladores Analógicos Conversores A/D e D/A - 07

DK6 PT 100/3

Condicionadores

Isoladores de sinais

Estes produtos estão disponíveis

para outras faixas de temperatura,

conforme a necessidade do cliente.

Para maiores informações consulte

nossa Engenharia de Campo.

Referência

DK6 PT100/3

Dados nominais

Entrada

Corrente de alimentação do PT 100 Resistência do fio de ligação do PT 100 Técnica de conexão

Sinal de saída

Carga de saída Precisão (T = 20°C)

Coeficiente de temperatura (Típico) Alimentação

Freqüência máxima de transmissão Rigidez dielétrica (Entrada , Saída / trilho) Temperatura de armazenamento Temperatura de operação:

com 20 mm de espaço entre 2 módulos com módulos adjacentes Consumo máximo

Isolado galvanicamente

Gráficos

Esquema Elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios). Entrada/Temperatura Código 0 ... +100°C C904228.6000 0 ... +50°C C904351.0000 0 ... +200°C C904351.0001 0 ... +300°C C904351.0002 0 ... +150°C C904351.0003 0 ... +250°C C904351.0004 -50 ... +250°C C904351.0005 0 ... +400°C C904351.0006 15 ... +40°C C904351.0007 -20 ... +80°C C904351.0008 0 ... +600°C C904351.0009 0...10V ≥ 1 K Ω Entrada/Temperatura Código 0 ... +100°C C904273.6000 0 ... +150°C C904350.0000 +60 ... +110°C C904350.0001 0 ... +300°C C904350.0002 0 ... +200°C C904350.0003 0 ... +350°C C904350.0004 0 ... +500°C C904350.0005 +100 ... +200°C C904350.0006 0 ... +140°C C904350.0007 +50 ... +200°C C904350.0008 0...20mA ≤ 500 Ω

(13)

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

Acopladores Analógicos Conversores A/D e D/A - 6.13

DK6 PT 100/3

Condicionadores

Isoladores de sinais

Estes produtos estão disponíveis

para outras faixas de temperatura,

conforme a necessidade do cliente.

Para maiores informações consulte

nossa Engenharia de Campo.

PT 100 / 3 fios 2,2 mA Máx. 2x50R (simétrico) Parafuso 4...20mA ≤ 500 Ω ≤ 0,4% F.E. 300 ppm F.E./°C 24 Vcc ± 20% 3 Hz 4 kVef -20...70°C 50°C 40°C 40 mA Não Esquema Elétrico Gráficos Dados nominais Entrada Corrente de alimentação do PT 100 Resistência do fio de ligação do PT 100 Técnica de conexão

Sinal de saída

Carga de saída Precisão (T = 20°C)

Coeficiente de temperatura (Típico) Alimentação

Freqüência máxima de transmissão Rigidez dielétrica (Entrada , Saída / trilho) Temperatura de armazenamento Temperatura de operação:

com 20 mm de espaço entre 2 módulos com módulos adjacentes Consumo máximo

Isolado galvanicamente

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios). Entrada/Temperatura Código 0 ... +100°C C904274.6000 0 ... +120°C C904349.0000 0 ... +150°C C904349.0001 -20 ... +30°C C904349.0002 0 ... +200°C C904349.0003 -10 ... +100°C C904349.0004 -10 ... +20°C C904349.0005 0 ... +300°C C904349.0006 -50 ... +80°C C904349.0007 -30 ... +50°C C904349.0008 -40 ... +40°C C904349.0009 -55 ... +75°C C904349.0010 0 ... +600°C C904349.0011 -50 ... +75°C C904349.0012 0 ... +50°C C904349.0013 -80 ... +40°C C904349.0014 -35 ... +65°C C904349.0015 0 ... +65°C C904349.0016 0 ... +400°C C904349.0017 Entrada/Temperatura Código 0 ... +250°C C904349.0018 -50 ... +200°C C904349.0019 -80 ... +40°C C904349.0020 +15 ... +35°C C904349.0021 +170 ...+272,4°C C904349.0022 0 ... +350°C C904349.0023 0 ... +500°C C904349.0024 -100 ... +50°C C904349.0025 -30 ... +300°C C904349.0026 0 ... +30°C C904349.0027 -50 ... +50°C C904349.0028 0 ... +60°C C904349.0029 0 ... +160°C C904349.0030 -30 ... +30°C C904349.0031 +20 ... +120°C C904349.0032 -50 ... +150°C C904349.0033 +20 ... +150°C C904349.0034 -10 ... +50°C C904349.0035 0 ... +125°C C904349.0036 Referência DK6 PT100/3

(14)

DK6 PT100/3 C904321.6 0...100°C PT 100 / 3 fios 12 a 30 Vcc Parafuso 4...20 mA 0,1% F.E. 1,0% F.E. 0,015% F.E./°C 30 a 36 mA 3,3 a 3,8 mA 4 kVef -20...70°C 50°C 40°C Não

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

Pente conector para DK6 Vide pág. 6.28 (Acessórios)

6.14 - Acopladores Analógicos Conversores A/D e D/A

Referência Código

DK6 PT 100/3

Condicionadores

Isoladores de Sinais

Dados nominais Sinal de entrada/temperatura Entrada

Tensão na malha de corrente Técnica de conexão

Sinal de saída

Precisão (T = 20°C) (Típico) Erro máximo de conversão (@ 22°C) Coeficiente de temperatura (Típico) Corrente de erro c/ PT1 rompido Corrente de erro c/ PT2 rompido Rigidez dielétrica (Entrada , Saída / trilho) Temperatura de armazenamento Temperatura de operação:

com 20 mm de espaço entre 2 módulos com módulos adjacentes Isolado galvanicamente

Gráficos

Esquema Elétrico

(15)

DK6

DK6

Referência Código Referência Código

Condicionadores /

Analógico/Freqüência

e Freqüência/Analógico

Acopladores Analógicos Conversores A/D e D/A - 6.15

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

Pente conector para DK6 Vide pág. 6.28 (Acessórios).

Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) Típico Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída / Trilho

Gráficos Esquema elétrico Dimensões 4...20 mA cc -24 mA cc -50 Ω 2...10 kHz 24 Vcc ± 10% 35 mA 600R<X<150K 0,5% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca 0...20 mA cc 24 Vcc± 20% 12 mA 24 mA cc -50 Ω (Típica V< 7V) 0...10 kHz 24 Vcc ± 10% 35 mA 600R<X<150K ≤ 0,3% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca DK6 I / F C904276.6 DK6 I / F C904275.6

I / F

4...20 mA / 2...10 kHz 0...20mA / 0...10 kHz

I / F

0-4 mA: não há resposta em frequência

(16)

DK6

Referência Código

Dados nominais

Faixa nominal do sinal de entrada

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Máxima Corrente de Entrada

Máxima Tensão de Entrada Impedância de Entrada do Sinal

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) Típico Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída / Trilho

Gráficos

Esquema elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios).

Condicionadores /

Analógico/Freqüência

e Freqüência/Analógico

6.16 - Acopladores Analógicos Conversores A/D e D/A

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

DK6 V / F C904277.6 0...10V cc 24 Vcc ± 20% 10 mA -12 Vcc ≥950 KΩ 0...10 kHz 24 Vcc ± 10% 35 mA 600R<X<150K ≤ 0,3% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 KVca 4,0 KVca

V / F

0...10V / 0...10kHz

(17)

Condicionadores /

Analógico/Freqüência

e Freqüência/Analógico

Acopladores Analógicos Conversores A/D e D/A - 6.17

Dados nominais

Isolado galvanicamente

Alimentação

Tensão

Consumo (sem carga) @ F1 Hz

Entrada

Tipo de entrada Corrente no PTC

Resistência máxima do fio de interligação Faixa de temperatura

Saída

Freqüência

Amplitude do sinal de saída

Conjunto

Erro de conversão

Temperatura de armazenamento Temperatura de operação Coeficiente de temperatura Máxima freqüência de transmissão Técnica de conexão Esquema elétrico Dimensões Referência Código DK6 PT100/F Temperatura ti- tf (°C) Freqüência F1 -F2 (kHz) 0 ... 100 0... 5 C904468.6000 0 ... 100 0... 10 C904478.0000 0 ... 250 0... 5 C904478.0001 150 ... 300 0... 2 C904478.0002 0 ... 200 0... 2 C904478.0003 10 ... 35 0... 10 C904478.0004 20 ... 80 0... 5 C904478.0005 0 ... 50 0... 10 C904478.0006

DK6 PT 100 / F

RTD PT100-3 fios / Freqüência Não 24 Vdc ± 10% 12 mA ± 20%

PT 100/ 3 fios (não fornecido c/ o produto) 2,3 mA

R< 2x 50 ohms - simétrica (°C) ti - tf (de acordo c/ a versão) F1 Hz a F2 Hz (de acordo c/ a versão)

23Vdc± 10% @ 10 mA <0,3% 0 a 40°C 0 a 40°C 300ppm FE/ °C 3Hz Parafuso

Pente conector para DK6 Vide pág. 6.28 (Acessórios). Espessura: com tampa - 10 mm

sem tampa - 8 mm

*

Produto fornecido com tampa.

F

t

(18)

Condicionadores /

Analógico/Freqüência

e Freqüência/Analógico

DK6

DK6

Referência Código Referência Código Dados nominais

Faixa nominal do sinal de entrada

VIL máx. VIH mín. VIH máx. Ciclo de trabalho

Corrente máxima na entrada

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída / Trilho

Gráficos

Esquema elétrico

Dimensões

6.18 - Acopladores Analógicos Conversores A/D e D/A

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

DK6 F / I C904279.6 DK6 F / V C904278.6

F / V

0...10 kHz / 0...10V 0...10 kHz / 0...20 mA

F / I

0...10 kHz 5,0 Vcc 15,0 Vcc 26,4 Vcc 30% - 70% 8,0 mA 0...10 Vcc 24 Vcc ± 5% 40 mA > 1 KΩ ≤ 0,2% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 kVca 4,0 kVca 0...10 kHz 5,0 Vcc 15,0 Vcc 26,4 Vcc 30% - 70% 8,0 mA 0...20 mA cc 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 kVca 4,0 kVca

Pente conector para DK6 Vide pág. 6.28 (Acessórios).

(19)

DK6

Referência Código

Condicionadores /

Analógico/Freqüência

e Freqüência/Analógico

Dados nominais

Faixa nominal do sinal de entrada

VIL máx. VIH mín. VIH máx. Ciclo de trabalho

Corrente máxima na entrada

Faixa nominal do sinal de saída

Tensão de Alimentação

Consumo de Corrente de Alimentação Máximo Carga na Saída

Conjunto

Erro de transmissão (Tamb = 20 °C) Coeficiente de Temperatura do Erro (Típico) Freqüência Máxima de Transmissão Temperatura de Armazenamento Temperatura de Operação Tensão de Isolação entrada/saída Tensão de Isolação entrada,saída / Trilho

Gráficos

Esquema elétrico

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios).

Acopladores Analógicos Conversores A/D e D/A - 6.19

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

DK6 F / I C904280.6

F / I

0...10 kHz / 4...20 mA 0...10 kHz 5,0 Vcc 15,0 Vcc 26,4 Vcc 30% - 70% 8,0 mA 4...20 mA cc 24 Vcc ± 5% 40 mA < 500 Ω ≤ 0,35% F.E. 0,02% F.E./°C 3 Hz -20°C..+ 85°C 0°C..+ 40°C 2,5 kVca 4,0 kVca

(20)

Referência Código DK6 CC/CC C904284.6 24 Vcc ± 10% 14,5 mA ± 20% 750 Vcc 4 Kveff 24 Vcc 25 mA 50°C - 25° C a 70° C 170 KHz

DK6 CC/CC

Conversor CC/CC

24 Vcc/24 Vcc

6.20 - Acopladores Analógicos Conversores A/D e D/A

Espessura: com tampa -10 mm sem tampa - 8 mm

*

Produto fornecido com tampa.

Dados nominais Tensão de entrada

Corrente nominal de entrada s/ carga Isolação galvânica E/S

Isolação galvânica E,S/ Trilho

Tensão de saída

Corrente de saída

Temperatura de operação máxima Temperatura de armazenamento Freqüência de chaveamento

Esquema elétrico

Os nossos módulos de conversão DK6 são alimentados na entrada e saída. Contudo quando não se dispõe de alimentação do lado de entrada, pode ser usado um conversor DK6 CC/CC, sendo que a entrada é isolada galvanicamente da saída. Usando-se este módulo em conjunto com um conversor analógico DK6, conforme esquema ao lado, passa-se a alimentar o conjunto apenas no lado da saída, garantindo-se assim a isolação entre entrada e saída.

Dimensões

Pente conector para DK6 Vide pág. 6.28 (Acessórios).

(21)

Acopladores Analógicos Conversores A/D e D/A - 6.21

Conversor

Termopar

Freqüência

EG 4 TP/F

Referência Código Entrada/saída Dados nominais Tensão nominal (± 10%) Corrente nominal Entrada Termopar Faixa de operação Saída Faixa de operação Tensão Corrente máxima Conjunto Temperatura de Operação Temperatura de armazenamento Isolado galvanicamente Rigidez dielétrica (10 s) Erro máximo Coeficiente de temperatura Montagem Esquema elétrico Dimensões Termopar Tipo J C904484.6000 0...650°C / 20...2kHz 24Vcc < 60mA

Tipo J (não fornecido c/ o produto) 0...650°C 20...2000Hz 5...24Vcc 100mA 0...40°C -20...85°C Sim 2500 Vac ± 2°C 200ppm F.E./°C EG4

(22)

6.22 - Acopladores Analógicos Conversores A/D e D/A

Acoplador Analógico

EMA

EMA / CC

Entrada/saída Dados nominais Sinal de entrada

Máxima tensão de entrada Máxima corrente de entrada Impedância de entrada Tipo de conexão

Proteção contra tensão reversa

Sinal de saída

Máxima saída de corrente/Tensão Carga na saída Precisão Coeficiente de temperatura Freqüência de transmissão Tensão de Alimentação Consumo de corrente Consumo de potência Temperatura de armazenamento Temperatura de operação Ripple residual Isolação Entrada, saída/Trilho Entrada, saída Esquema elétrico Dimensões

Referência Código Referência Código Referência Código Referência Código

Com isolação 3 vias

EMA/I-I/CC

EMA/I-V/CC

EMA/V-V/CC

EMA/V-I/CC

EMA/I-V/CC C810444.0 0...20mA/0...10mA 0...20mA -±50 mA 50 Ω parafuso garantida 0...10V Aprox. 13 V ≥ 1k Ω ≤ 0,2% para FS < 200ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=10kΩ 4 kV CC 3kVpp EMA/I-I/CC C810437.0 4...20mA/0...20mA 4...20mA -±50 mA 50 Ω parafuso garantida 0...20mA Aprox. 25mA ≤ 500 Ω ≤ 0,2% para FS < 200ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=100Ω 4 kV CC 3kVpp EMA/I-I/CC C810445.0 0...20mA/4...20mA 0...20mA -±50 mA 50 Ω parafuso garantida 4...20mA Aprox. 25mA ≤ 500 Ω ≤ 0,2% para FS < 200ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=100Ω 4 kV CC 3kVpp EMA/I-I/CC C802424.0 0(4)...20mA/0(4)...20mA 0(4)...20mA -±50 mA 50 Ω parafuso garantida 0(4)...20mA Aprox. 25mA ≤ 500 Ω ≤ 0,2% para FS < 200ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=100Ω 4 kV CC 3kVpp

(23)

Acopladores Analógicos Conversores A/D e D/A - 6.23

Acoplador Analógico

EMA

EMA / CC

Com isolação 3 vias

EMA/I-I/CC

EMA/I-V/CC

EMA/V-V/CC

EMA/V-I/CC

Entrada/saída Dados nominais Sinal de entrada

Máxima tensão de entrada Máxima corrente de entrada Impedância de entrada Tipo de conexão

Proteção contra tensão reversa

Sinal de saída

Máxima saída de corrente/Tensão Carga na saída Precisão Coeficiente de temperatura Freqüência de transmissão Tensão de Alimentação Consumo de corrente Consumo de potência Temperatura de armazenamento Temperatura de operação Ripple residual Isolação Entrada, saída/Trilho Entrada, saída Esquema elétrico Dimensões

Referência Código Referência Código Referência Código Referência Código

EMA/I-V/CC C810439.0 4...20mA/0...10V 4...20mA -±50 mA 50 Ω parafuso garantida 0...10V Aprox. 13V ≥ 1k Ω ≤ 0,2% para FS < 200 ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=10kΩ 4 kV CC 3kVpp EMA/V-V/CC C810440.0 0...10V/0...10V 0...10V ± 100 V -1MΩ parafuso garantida 0...10V Aprox. 13V ≥ 1k Ω ≤ 0,2% para FS < 200 ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=10kΩ 4 kV CC 3kVpp EMA/V-I/CC C810303.0 0...10V/4...20mA 0...10V ± 100 V -1MΩ parafuso garantida 4...20mA Aprox. 25 mA ≤500 Ω ≤ 0,2% para FS < 200 ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVefRL=100Ω 4 kV CC 3kVpp EMA/V-I/CC C810443.0 0...10V/0...20mA 0...10V ± 100 V -1MΩ parafuso garantida 0...20mA Aprox. 25 mA ≤ 500 Ω ≤ 0,2% para FS < 200 ppm/°C ≤ 10 Hz 24 V CC, -5% + 15% ≤ 50mA 1.5 W -20°C...+ 85°C 0°C...+ 50°C Típico10mVef RL=100Ω 4 kV CC 3kVpp

(24)

6.24 - Acopladores Analógicos Conversores A/D e D/A

Repetidores de sinais EMA

EMA V-2I/CC

EMA I-2I/CC

EMA I-4I/CC

Referência Código

Referência Código Referência Código

Destinam-se a repetir, nas saídas, o sinal aplicado na entrada provenientes de transmissores de variáveis de processo, tais como: pressão, vazão, nível, temperatura, etc.

Ao conectar um transmissor, na entrada dos Repetidores de Sinais EMA, a impedância vista pelo transmissor será de apenas 50 ohms (no modelo com entrada 0...10V, a impedância de entrada é maior que 950 ohms), não importando o número de cargas ligadas nas saídas dos Repetidores de Sinais EMA.

Nas saídas dos Repetidores de Sinais EMA poderão ser ligados: indicadores, cartões de entrada analógica de CLP, atuadores, etc.

Os Repetidores de Sinais EMA enviam o sinal de um transmissor para uma variedade de outros dispositivos sem sobrecarregar a saída do transmissor, oferecendo grande flexibilidade de aplicação.

Entrada/saída

Dados nominais

Isolado galvânicamente (E/S/Fonte) Rigidez dielétrica

Entrada

Faixa nominal do sinal de entrada Máxima corrente (tensão) de entrada Impedância de entrada do sinal (típica)

Saída

Números de saídas

Faixa nominal do sinal de saída Carga na saída

Conjunto

Tensão de alimentação

Consumo de corrente de alimentação máximo Erro de transmissão (Tamb = 20°C) (V=24Vcc) Coeficiente de temperatura do erro

Freqüência máxima de transmissão (Erro < 0,6%) Temperatura de armazenamento Temperatura de operação Esquema elétrico Dimensões EMA/I-4I/CC C904651.6000 0(4)...20mA/0(4)...20mA Sim 1kVca 0(4)...20mAcc 24mAcc 50 Ω 4 0(4)...20mAcc < 400 Ω 24Vcc ± 5% 160mA ≤ 0,35% F.E. ≤ 0,025% F.E./°C 3Hz -20°C...+ 85°C 0°C... + 40°C EMA/V-2I/CC C904685.6000 0...10V/4...20mA Sim 1kVca 0...10Vcc 12Vcc >500KΩ 2 4...20mA < 400 Ω 24Vcc ± 5% 80mA ≤ 0,35% F.E. ≤ 0,025% F.E./°C 3Hz -20°C...+ 85°C 0°C... + 40°C EMA/I-2I/CC C904650.6000 0(4)...20mA/0(4)...20mA Sim 1kVca 0(4)...20mAcc 24mAcc 50 Ω 2 0(4)...20mAcc < 400 Ω 24Vcc ± 5% 80mA ≤ 0,35% F.E. ≤ 0,025% F.E./°C 3Hz -20°C...+ 85°C 0°C... + 40°C

(25)

Acopladores Analógicos Conversores A/D e D/A - 6.25

Conversor A/D - 8 bits

Referência Código Referência Código

EG4

EG4

Dados nominais Sinal de entrada

Máxima tensão de entrada Impedância de entrada Limite máximo de freqüência

Sinal de saída Resolução Nível de saída Corrente de saída Tempo de conversão Off set Tensão de Alimentação Consumo de Alimentação Temperatura de armazenamento Temperatura de operação Erro total de conversão

Sistema de montagem (dimensões)

Esquema elétrico Dimensões

A/D-I

A/D-I

EG4 A/D-I C904111.6 0 ... 20 mA 10 V 500 Ω ( ± 5%) 10 Hz (Senoidal) Digital 8 bits 78 μA = 1 LSB 24 V = H, 0 V = L ≤ 25 mA ≤ 200 μs máx. 0,08 mA 24 V CC ± 10% ≤ 10 mA (com saídas em L) - 40°C ...+ 85°C 0°C ...+ 40°C ± 1 LSB EG4 EG4 A/D-I C904112.6 4 ... 20 mA 10 V 500 Ω (± 5%) 10 Hz (Senoidal) Digital 8 bits 62,5 μA = 1 LSB 24 V = H, 0 V = L ≤ 25 mA ≤ 200 μs 4 mA 24 V CC ± 10% ≤ 10 mA (com saídas em L) - 40°C ... + 85°C 0°C ... + 40°C ± 1 LSB EG4 0...20 mA / 8 bits Emissor Aberto 4...20 mA / 8 bits Emissor Aberto

Atualmente uma automação intensiva sem um processamento digital é totalmente impraticável. Para efetuar a conexão entre módulos analógicos de monitoração de processos com dispositivos digitais, tais como CLP's, é necessária a conversão de uma grandeza analógica para um valor digital. Por outro lado os sinais de saídas de computadores e CLP's são valores digitais e em muitos casos devem ser convertidos para uma grandeza analógica, para que possam comandar os atuadores existentes no mercado.

Tais módulos - A/D e D/A - são agora oferecidos pela Conexel, com sinais padronizados na entrada e na saída (0...20mA; 4...20mA e 0...10V no lado analógico e 8 bits no lado digital).

(26)

Conversor A/D - 8 bits

Dados nominais Sinal de entrada

Máxima tensão de entrada Corrente de entrada Impedância de entrada Limite máximo de freqüência Tipo de Saída Sinal de saída Precisão Resolução Corrente de saída Tempo de conversão

Impedância máxima da linha de saída Tensão de Alimentação

Consumo de Alimentação Temperatura de armazenamento Temperatura de operação Sistema de montagem (dimensões)

Esquema elétrico

Dimensões

Referência Código Referência Código

EG4

EG4

6.26 - Acopladores Analógicos Conversores A/D e D/A

A/D-V

A/D-V

EG4 A/D-V C903990.6 0...10V 12V < 25 μA ≥400KΩ 10 Hz (senoidal) Coletor Aberto Digital 8 bits ±1 LSB 39 mV = 1 LSB < 100 mA 120 μs -24 VCC ± 10% 10 mA ± 20% -40°C ... + 85°C 0°C... + 40°C EG4 EG4 A/D-V C904038.6 0...10V 12 V < 25 μA ≥400KΩ 10 Hz (senoidal) Emissor Aberto Digital 8 bits ± 1 LSB 39 mV = 1 LSB < 100 mA 120 μs -24 VCC ± 10% 10 mA ± 20% -40°C ... + 85°C 0°C... + 40°C EG4 0...10V / 8 bits Coletor Aberto 0...10V / 8 bits Emissor Aberto

(27)

Conversor D/A - 8 bits

Dados nominais Sinal de entrada

Nível de entrada Máxima tensão de entrada Corrente de entrada Consumo de corrente Impedância de entrada Limite máximo de freqüência

Sinal de saída Resolução Nível de saída Corrente de saída Tempo de conversão Consumo de corrente Coeficiente de temperatura Máxima tensão de saída

Impedância máxima da linha de saída Impedância mínima da linha de saída Tensão de Alimentação

Consumo de Alimentação Temperatura de armazenamento Temperatura de operação Erro total de conversão

Sistema de montagem (dimensões)

Esquema elétrico

Dimensões

Referência Código Referência Código

EG4

EG4

Acopladores Analógicos Conversores A/D e D/A - 6.27

D/A-V

D/A-I

EG4 D/A-V C903991.6 Digital 8 bits H ≅ 24 Vcc; L ≤ 0,3 Vcc 24 Vcc 2,5 mA (máx. por ponto) -10 KΩ -0 ... 1-0 V cc 39 mV = 1 LSB -10 mA (máx.) ≤ 200 μs -1 KΩ 24 V CC ± 10% 65 mA ± 20% - 40°C ... + 85°C 0°C ... + 40°C ± 1 LSB EG4 EG4 D/A-I C904171.6 Digital 8 bits H ≅ 24 Vcc; L ≤ 0,3 Vcc 24 Vcc 2,5 mA (máx. por ponto) -10 KΩ 10 Hz (Senoidal) 4 ... 20 mA 62,5 μA = 1 LSB -≤ 200 μs -10,6 V(≅ 500 Ω) 500 Ω (± 5%) -24 V CC ± 10% 20mA ±20%(entr. em L) / 40mA±20%(entr. em H) - 40°C ... + 85°C 0°C ... + 40°C ± 1 LSB EG4 8 bits / 0...10V 8 bits / 4...20 mA

(28)

6.28 - Acopladores Analógicos Conversores A/D e D/A

35 5,2 11 11 25 1 4 27 7,5 2000+10 Referência Código TS 32 Aço C012280.00 TS 32 Alumínio C016930.00 Fornecido em barra de 2 m

Acessórios

Trilhos

Referência Código TS 35 Aço C038340.00 TS 35 Aço C051450.00 (c/ furos oblongos) TS 35 Alumínio C033080.00 Fornecido em barra de 2 m

Referência Código Aplicação EWK1 C020616.00 (TS 32) Dimensional

Postes Finais

Referência Código Aplicação EWK2 C019936.00 (TS 32) Dimensional

Porta-identificadores

SchT 5

Referência Código Aplicação EW 35 C038356.00 (TS 35) Dimensional

Referência Código

Pé de fixação (painel) C904267.6

Pé de Fixação para EG3, EG4

e EG5.

Referência Código

SchT 5 C029246.00

(p/identificação de réguas nos trilhos TS 32 ou TS 35)

Versão com pino

(para uso nos dois andares inferiores do DK6)

Referência

Código

QB 2

C904332.60

QB 3

C904333.60

QB 4

C904334.60

QB 10

C904335.60

Versão sem pino

(para uso no andar superior do DK6)

Referência

Código

QB 2 s/ pino

C904363.60

QB 3 s/ pino

C904709.60

QB 4 s/ pino

C904710.60

QB 10 s/ pino

C904711.60

(O uso do pente QB reduz a área nominal

para no máximo 2,5mm². Retirar a tampa do

DK 6 quando utilizar o pente conector.)

Pentes conectores para DK6

34,5

32,0

8,5

31,3

45,0

8,5

44,5

32,0

8,5

15,0

2000+10

(29)

Índice

D

Referência

Código

Página

DK6 CC/CC

C904284.6

6/20

DK6 F/V (0...10kHz/0...10 Vcc)

C904278.6

6/18

DK6 F/I (0...10kHz/0...20 mA)

C904279.6

6/18

DK6 F/I (0...10kHz/4..20 mA)

C904280.6

6/19

DK6 I/F (4...20mA/2...10kHz)

C904275.6

6/15

DK6 I/F (0...20mA/0...10kHz)

C904276.6

6/15

DK6 I/I (0...20mA/0...20mA)

C904243.6

6/9

DK6 I/I (4...20mA/0...20mA)

C904244.6

6/9

DK6 I/I (0...20mA/4...20mA)

C904246.6

6/10

DK6 I/I (4...20mA/4...20mA)

C904247.6

6/11

DK6 I/V (0...20mA/0...10V)

C904240.6

6/7

DK6 I/V (4...20mA/0...10V)

C904241.6

6/8

DK6 I/V (0...10V/0...20mA)

C904242.6

6/8

DK6 PT 100/3 (0...+100°C/0...10V)

C904228.6

6/12

DK6 PT 100/3 (0...+100°C/0...20mA)

C904273.6

6/12

DK6 PT 100/3 (0...+100°C/4...20mA)

C904274.6

6/13

DK6 PT 100/3 (0...100°C/4...20mA)

C904321.6

6/14

DK6 PT 100/3 (0...100°C/4...20mA)

C904349.0000

6/13

DK6 PT 100/3 (0...+150°C/4...20mA)

C904349.0001

6/13

DK6 PT 100/3 (-20...+30°C/4...20mA)

C904349.0002

6/13

DK6 PT 100/3 (0...+200°C/4...20mA)

C904349.0003

6/13

DK6 PT 100/3 (-10...+100°C/4...20mA)

C904349.0004

6/13

DK6 PT 100/3 (-10...+20°C/4...20mA)

C904349.0005

6/13

DK6 PT 100/3 (0...+300°C/4...20mA)

C904349.0006

6/13

DK6 PT 100/3 (-50...+80°C/4...20mA)

C904349.0007

6/13

DK6 PT 100/3 (-30...+50°C/4...20mA)

C904349.0008

6/13

DK6 PT 100/3 (-40...+40°C/4...20mA)

C904349.0009

6/13

DK6 PT 100/3 (-55...+75°C/4...20mA)

C904349.0010

6/13

DK6 PT 100/3 (0...+600°C/4...20mA)

C904349.0011

6/13

DK6 PT 100/3 (-50...+75°C/4...20mA)

C904349.0012

6/13

DK6 PT 100/3 (0...+50°C/4...20mA)

C904349.0013

6/13

DK6 PT 100/3 (-80...+40°C/4...20mA)

C904349.0014

6/13

DK6 PT 100/3 (-35...+65°C/4...20mA)

C904349.0015

6/13

DK6 PT 100/3 (0...+65°C/4...20mA)

C904349.0016

6/13

DK6 PT 100/3 (0...+400°C/4...20mA)

C904349.0017

6/13

DK6 PT 100/3 (0...+250°C/4...20mA)

C904349.0018

6/13

DK6 PT 100/3 (-50...+200°C/4...20mA)

C904349.0019

6/13

DK6 PT 100/3 (-80...+40°C/4...20mA)

C904349.0020

6/13

DK6 PT 100/3 (+25...+35°C/4...20mA)

C904349.0021

6/13

DK6 PT 100/3 (+170...+272,4°C/4...20mA) C904349.0022

6/13

DK6 PT 100/3 (0...+350°C/4...20mA)

C904349.0023

6/13

DK6 PT 100/3 (0...+500°C/4...20mA)

C904349.0024

6/13

DK6 PT 100/3 (-100...+50°C/4...20mA)

C904349.0025

6/13

DK6 PT 100/3 (-30...+300°C/4...20mA)

C904349.0026

6/13

DK6 PT 100/3 (0...+30°C/4...20mA)

C904349.0027

6/13

DK6 PT 100/3 (-50...+50°C/4...20mA)

C904349.0028

6/13

DK6 PT 100/3 (0...+600°C/4...20mA)

C904349.0029

6/13

DK6 PT 100/3 (0...+160°C/4...20mA)

C904349.0030

6/13

DK6 PT 100/3 (-30...+30°C/4...20mA)

C904349.0031

6/13

DK6 PT 100/3 (+20...+120°C/4...20mA)

C904349.0032

6/13

DK6 PT 100/3 (-50...+150°C/4...20mA)

C904349.0033

6/13

DK6 PT 100/3 (+20...+150°C/4...20mA)

C904349.0034

6/13

DK6 PT 100/3 (-10...+50°C/4...20mA)

C904349.0035

6/13

DK6 PT 100/3 (0...+125°C/4...20mA)

C904349.0036

6/13

DK6 PT 100/3 (0...+150°C/0...20mA)

C904350.0000

6/12

DK6 PT 100/3 (+60...+110°C/0...20mA)

C904350.0001

6/12

DK6 PT 100/3 (0...+300°C/0...20mA)

C904350.0002

6/12

DK6 PT 100/3 (0...+200°C/0...20mA)

C904350.0003

6/12

DK6 PT 100/3 (0...+350°C/0...20mA)

C904350.0004

6/12

DK6 PT 100/3 (0...+500°C/0...20mA)

C904350.0005

6/12

DK6 PT 100/3 (+100...+200°C/0...20mA)

C904350.0006

6/12

DK6 PT 100/3 (0...+140°C/0...20mA)

C904350.0007

6/12

DK6 PT 100/3 (+50...+200°C/0...20mA)

C904350.0008

6/12

DK6 PT 100/3 (0...+50°C/0...10V)

C904351.0000

6/12

D

Referência

Código

Página

DK6 PT 100/3 (0...+200°C/0...10V)

C904351.0001

6/12

DK6 PT 100/3 (0...+300°C/0...10V)

C904351.0002

6/12

DK6 PT 100/3 (0...+150°C/0...10V)

C904351.0003

6/12

DK6 PT 100/3 (0...+250°C/0...10V)

C904351.0004

6/12

DK6 PT 100/3 (-50...+250°C/0...10V)

C904351.0005

6/12

DK6 PT 100/3 (0...+400°C/0...10V)

C904351.0006

6/12

DK6 PT 100/3 (15...+40°C/0...10V)

C904351.0007

6/12

DK6 PT 100/3 (-20...+80°C/0...10V)

C904351.0008

6/12

DK6 PT 100/3 (0...+600°C/0...10V)

C904351.0009

6/12

DK6 PT 100/F (0...100°C/0...5kHz)

C904468.0000

6/17

DK6 PT 100/F (0...100°C/0...10kHz)

C904478.0000

6/17

DK6 PT 100/F (0...250°C/0...5kHz)

C904478.0001

6/17

DK6 PT 100/F (150...300°C/0...2kHz)

C904478.0002

6/17

DK6 PT 100/F (0...200°C/0...2kHz)

C904478.0003

6/17

DK6 PT 100/F (10...35°C/0...10kHz)

C904478.0004

6/17

DK6 PT 100/F (20...180°C/0...5kHz)

C904478.0005

6/17

DK6 PT 100/F (0...50°C/0...10kHz)

C904478.0006

6/17

DK6 V/F (0...10V/0...10kHz)

C904277.6

6/16

DK6 V/I (0...10V/4...20mA)

C904245.6

6/10

DK6 V/V (0...10V/0...10V)

C904239.6

6/7

E

Referência

Código

Página

EG4 A/D-I(0...20mA/8 bits)

C904111.6

6/25

EG4 A/D-I (4...20mA/8 bits)

C904112.6

6/25

EG4 D/A-I (8 bits/4...20mA)

C904171.6

6/27

EG4 A/D-V(0..10V/8bits)

C904038.6

6/26

EG4 A/D-V (0...10V/8 bits)

C903990.6

6/26

EG4 D/A-V (8 bits/0...10V)

C903991.6

6/27

EG4 TP/J (0...650°C/20...2kHz)

C904484.6000

6/21

EMA/I-I/CC (0(4)...20mA/0(4)...20mA)

C802424.0

6/22

EMA/I-I/CC (0...20mA/4...20mA)

C810445.0

6/22

EMA/I-I/CC (4...20mA/0...20mA)

C810437.0

6/22

EMA/I-2I/CC (0(4)...20mA/0(4)...20mA)

C904650.6000

6/24

EMA/I-4I/CC (0(4)...20mA/0(4)...20mA)

C904651.6000

6/24

EMA/I-V/CC (0...20mA/0...10mA)

C810444.0

6/22

EMA/I-V/CC (4...20mA/0...10V)

C810439.0

6/23

EMA/V-I/CC (0...10V/0...20mA)

C810443.0

6/23

EMA/V-I/CC (0...10V/4...20mA)

C810303.0

6/23

EMA/V-2I/CC (0...10V/4...20mA)

C904685.6000

6/24

EMA/V-V/CC (0...10V/0...10V)

C810440.0

6/23

(30)

Índice

C904000

Código

Referência

Página

C904349.0005

DK6 PT 100/3 (-10...+20°C/4...20 mA)

6/13

C904349.0006

DK6 PT 100/3 (0...+300°C/4...20 mA)

6/13

C904349.0007

DK6 PT 100/3 (-50...+80°C/4...20 mA)

6/13

C904349.0008

DK6 PT 100/3 (-30...+50°C/4...20 mA)

6/13

C904349.0009

DK6 PT 100/3 (-40...+40°C/4...20 mA)

6/13

C904349.0010

DK6 PT 100/3 (-55...+75°C/4...20 mA)

6/13

C904349.0011

DK6 PT 100/3 (0...+600°C/4...20 mA)

6/13

C904349.0012

DK6 PT 100/3 (-50...+75°C/4...20 mA)

6/13

C904349.0013

DK6 PT 100/3 (0...+50°C/4...20 mA)

6/13

C904349.0014

DK6 PT 100/3 (-80...+40°C/4...20 mA)

6/13

C904349.0015

DK6 PT 100/3 (-35...+65°C/4...20 mA)

6/13

C904349.0016

DK6 PT 100/3 (0...+65°C/4...20 mA)

6/13

C904349.0017

DK6 PT 100/3 (0...+400°C/4...20 mA)

6/13

C904349.0018

DK6 PT 100/3 (0...+250°C/4...20 mA)

6/13

C904349.0019

DK6 PT 100/3 (-50...+200°C/4...20 mA)

6/13

C904349.0020

DK6 PT 100/3 (-80...+40°C/4...20 mA)

6/13

C904349.0021

DK6 PT 100/3 (+15...+35°C/4...20 mA)

6/13

C904349.0022

DK6 PT 100/3 (+170...+272,4°C/4...20 mA)

6/13

C904349.0023

DK6 PT 100/3 (0...+350°C/4...20 mA)

6/13

C904349.0024

DK6 PT 100/3 (0...+500°C/4...20 mA)

6/13

C904349.0025

DK6 PT 100/3 (-100...+50°C/4...20 mA)

6/13

C904349.0026

DK6 PT 100/3 (-30...+300°C/4...20 mA)

6/13

C904349.0027

DK6 PT 100/3 (0...+30°C/4...20 mA)

6/13

C904349.0028

DK6 PT 100/3 (-50...+50°C/4...20 mA)

6/13

C904349.0029

DK6 PT 100/3 (0...+60°C/4...20 mA)

6/13

C904349.0030

DK6 PT 100/3 (0...+160°C/4...20 mA)

6/13

C904349.0031

DK6 PT 100/3 (-30...+30°C/4...20 mA)

6/13

C904349.0032

DK6 PT 100/3 (+20...+120°C/4...20 mA)

6/13

C904349.0033

DK6 PT 100/3 (-50...+150°C/4...20 mA)

6/13

C904349.0034

DK6 PT 100/3 (+20...+150°C/4...20 mA)

6/13

C904349.0035

DK6 PT 100/3 (-10...+50°C/4...20 mA)

6/13

C904349.0036

DK6 PT 100/3 (0...+125°C/4...20 mA)

6/13

C904350.0000

DK6 PT 100/3 (0...+150°C/0...20 mA)

6/12

C904350.0001

DK6 PT 100/3 (+60...+110°C/0...20 mA)

6/12

C904350.0002

DK6 PT 100/3 (0...+300°C/0...20 mA)

6/12

C904350.0003

DK6 PT 100/3 (0...+200°C/0...20 mA)

6/12

C904350.0004

DK6 PT 100/3 (0...+350°C/0...20 mA)

6/12

C904350.0005

DK6 PT 100/3 (0...+500°C/0...20 mA)

6/12

C904350.0006

DK6 PT 100/3 (+100...+200°C/0...20 mA)

6/12

C904350.0007

DK6 PT 100/3 (0...+140°C/0...20 mA)

6/12

C904350.0008

DK6 PT 100/3 (+50...+200°C/0...20 mA)

6/12

C904351.0000

DK6 PT 100/3 (0...+50°C/0...10V)

6/12

C904351.0001

DK6 PT 100/3 (0...+200°C/0...10V)

6/12

C904351.0002

DK6 PT 100/3 (0...+300°C/0...10V)

6/12

C904351.0003

DK6 PT 100/3 (0...+150°C/0...10V)

6/12

C904351.0004

DK6 PT 100/3 (0...+250°C/0...10V)

6/12

C904351.0005

DK6 PT 100/3 (-50...+250°C/0...10V)

6/12

C904351.0006

DK6 PT 100/3 (0...+400°C/0...10V)

6/12

C904351.0007

DK6 PT 100/3 (15...+40°C/0...10V)

6/12

C904351.0008

DK6 PT 100/3 (-20...+80°C/0...10V)

6/12

C904351.0009

DK6 PT 100/3 (0...+600°C/0...10V)

6/12

C904468.6000

DK6 PT 100/F (0...100°C/0...5kHz)

6/17

C904478.0000

DK6 PT 100/F (0...100°C/0...10kHz)

6/17

C904478.0001

DK6 PT 100/F (0...250°C/0... 5kHz)

6/17

C904478.0002

DK6 PT 100/F (150...300°C/0...2kHz)

6/17

C904478.0003

DK6 PT 100/F (0...200°C/0...2kHz)

6/17

C904478.0004

DK6 PT 100/F (10...35°C/0...10kHz)

6/17

C904478.0005

DK6 PT 100/F (20...80°C/0...5kHz)

6/17

C904478.0006

DK6 PT 100/F (0...50°C/0...10kHz)

6/17

C904484.6000

EG4 TP/J (0...650°C/20...2kHz)

6/21

C904650.6000

EMA/I-2I/CC (0(4)...20mA/0(4)...20mA)

6/24

C904651.6000

EMA/I-4I/CC (0(4)...20mA/0(4)...20mA)

6/24

C904685.6000

EMA/V-2I/CC (0...10V/4...20mA)

6/24

C802000

Código

Referência

Página

C802424.0

EMA/I-I/CC (0(4)...20mA/0(4)...20mA)

6/22

C810000

Código

Referência

Página

C810303.0

EMA/V-I/CC (0...10V/4...20mA)

6/23

C810437.0

EMA/I-I/CC (4...20mA/0...20mA)

6/22

C810439.0

EMA/I-V/CC (4...20mA/0...10V)

6/23

C810440.0

EMA/V-V/CC (0...10V/0...10V)

6/23

C810443.0

EMA/V-I/CC (0...10V/0...20mA)

6/23

C810444.0

EMA/I-V/CC (0...20mA/0...10mA)

6/22

C810445.0

EMA/I-I/CC (0...20mA/4...20mA)

6/22

C903000

Código

Referência

Página

C903990.6

EG4 A/D-V (0...10V/8 bits)

6/26

C903991.6

EG4 D/A-V (8 bits/0...10V)

6/27

C904000

Código

Referência

Página

C904038.6

EG4 A/D-V(0..10V/8bits)

6/26

C904111.6

EG4 A/D-I(0...20mA/8 bits)

6/25

C904112.6

EG4 A/D-I (4...20mA/8 bits)

6/25

C904171.6

EG4 D/A-I (8 bits/4...20mA)

6/27

C904228.6

DK6 PT 100/3 (0...+100°C/0...10V)

6/12

C904239.6

DK6 V/V (0...10V/0...10V)

6/7

C904240.6

DK6 I/V (0...20mA/0...10V)

6/7

C904241.6

DK6 I/V (4...20mA/0...10V)

6/8

C904242.6

DK6 I/V (0...10V/0...20mA)

6/8

C904243.6

DK6 I/I (0...20mA/0...20mA)

6/9

C904244.6

DK6 I/I (4...20mA/0...20mA)

6/9

C904245.6

DK6 V/I (0...10V/4...20mA)

6/10

C904246.6

DK6 I/I (0...20mA/4...20mA)

6/10

C904247.6

DK6 I/I (4...20mA/4...20mA)

6/11

C904267.6

Pé de fixação (painel)

C904273.6

DK6 PT 100/3 (0...+100°C/0...20mA)

6/12

C904274.6

DK6 PT 100/3 (0...+100°C/4...20mA)

6/13

C904275.6

DK6 I/F (4...20mA/2...10kHz)

6/15

C904276.6

DK6 I/F (0...20mA/0...10kHz)

6/15

C904277.6

DK6 V/F (0...10V/0...10kHz)

6/16

C904278.6

DK6 F/V (0...10kHz/0...10V)

6/18

C904279.6

DK6 F/I (0...10kHz/0...20 mA)

6/18

C904280.6

DK6 F/I (0...10kHz/4...20 mA)

6/19

C904284.6

DK6 CC/CC

6/20

C904321.6

DK6 PT 100/3 (0...+100°C/4...20 mA)

6/14

C904349.0000

DK6 PT 100/3 (0...+120°C/4...20 mA)

6/13

C904349.0001

DK6 PT 100/3 (0...+150°C/4...20 mA)

6/13

C904349.0002

DK6 PT 100/3 (-20...+30°C/4...20 mA)

6/13

C904349.0003

DK6 PT 100/3 (0...+200°C/4...20 mA)

6/13

C904349.0004

DK6 PT 100/3 (-10...+100°C/4...20 mA)

6/13

(31)

Referências

Documentos relacionados

Toxicidade sistêmica para órgãos-alvo específicos - exposição repetida dados não disponíveis. Perigo de aspiração dados

A escolha das matérias e validação das mesmas também são citadas pelos acadêmicos, dado que corrobora o que Teichler (2004) afirma sobre a tendência que as

Os casos não previstos neste regulamento serão resolvidos em primeira instância pela coorde- nação do Prêmio Morena de Criação Publicitária e, em segunda instância, pelo

Menu básico Menu avançado  Corrente de soldadura  Ligue/desligue a tensão de saída no cabo de saída  Corrente de soldadura  Ligue/desligue a tensão de saída

No prólogo do Evangelho, que pode servir como prólogo para toda a obra (Lucas -Atos), o autor descreve -o como fruto de pesquisa acurada, baseada em fontes orais e escritas,

A participação foi observada durante todas as fases do roadmap (Alinhamento, Prova de Conceito, Piloto e Expansão), promovendo a utilização do sistema implementado e a

Valor da tensão à saída do regulador de tensão 4,5 ± 0,1 V Valor da tensão aos terminais da carga (bateria recurso) 4,0 ± 0,1 V Valor da corrente máxima que o regulador de

Com relação aos problemas de localização de hubs não capacitados, O’Kelly (1992) introduziu a primeira formulação matemática , partindo de uma variação do problema de
