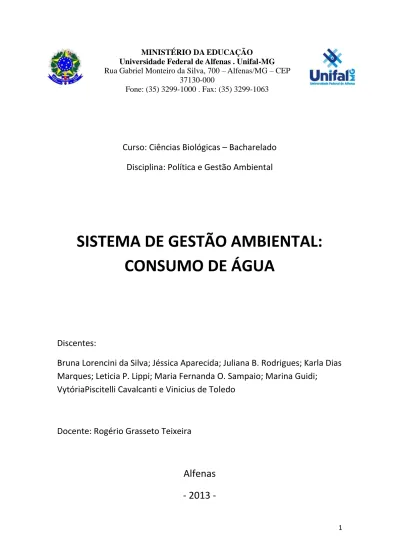

MINISTÉRIO DA EDUCAÇÃO Universidade Federal de Alfenas . Unifal-MG
Rua Gabriel Monteiro da Silva, 700 – Alfenas/MG – CEP 37130-000
Fone: (35) 3299-1000 . Fax: (35) 3299-1063
Curso: Ciências Biológicas – Bacharelado
Disciplina: Política e Gestão Ambiental
SISTEMA DE GESTÃO AMBIENTAL:
CONSUMO DE ÁGUA
Discentes:
Bruna Lorencini da Silva; Jéssica Aparecida; Juliana B. Rodrigues; Karla Dias
Marques; Leticia P. Lippi; Maria Fernanda O. Sampaio; Marina Guidi;
VytóriaPiscitelli Cavalcanti e Vinicius de Toledo
Docente: Rogério Grasseto Teixeira
Alfenas
- 2013 -
2
SUMÁRIO
1. Diagnóstico Ambiental ...3
2. Planejamento...10
2.1 Aspecto e impacto ambiental...10
2.2 Legislação aplicável...10 2.3 Objetivos e metas...11 2.4 Plano de ação ...11
3. Implementação e operação...14
3.1 Autoridade e responsabilidade...14 3.2 Comunicação...143.3 Documentação e controle de documentos...14
3.4 Atendimento à emergência...14
4. Verificação ...15
4.1 Monitoramento e medição...15
4.2 Avaliação do atendimento a legislação...15
4.3 Não conformidade, ação corretiva e preventiva...15
4.4 Controle de registros...16
4.5 Auditoria...16
4.6 Análise crítica...16
3
1. Diagnóstico ambiental
O diagnóstico ambiental realizado procurou identificar os principais dados e elementos relacionados às atividades desenvolvidas na Universidade que tivessem influência em seus aspectos e impactos ambientais.
Através deste, observou-se que de 2010 a 2012 houve um aumento no consumo de água (Figura 02). Porém, é importante ressaltar que a partir de março de 2011 iniciaram-se as atividades do Unidade I da Universidade Federal de Alfenas em Santa Clara (Figura 01).
Figura 01. Gráfico comparando o consumo de água ao decorrer dos meses entre os anos de 2010 a 2012. Em Março de 2011, apontado pela seta, houve início do faturamento da Unidade I - Santa Clara.
4 Figura 02. Gráfico comparando o valor gasto pelo consumo de água entre os anos de 2010 a 2012 (A) e gráfico comparando o volume consumido de água entre os anos de 2010 a 2012 (B).
Nas tabelas abaixo, é possível verificar o consumo de água referente a três anos consecutivos. Pelos resultados verificou-se que os meses de maior consumo se remetem a outubro e novembro dos anos de 2010, 2011 e 2012.
Tabela 1. Consumo de água referente ao ano de 2010.
DEMONSTRATIVO DE CONSUMO DE ÁGUA DE 2010 –Copasa 00105781321
Mês Valor da água Vol. Medido água m²
jan R$6.541,54 1289 fev R$6.483,81 1123 mar R$10.075,19 1744 abr R$10.251,35 1838 mai R$10.326,25 1978 jun R$11.245,98 2015 jul R$11.365,21 2055 ago R$9.864,58 1647 set R$10.256,85 1828 out R$11.985,54 2147 nov R$11.652,24 2175 dez R$10.254,49 1731 TOTAIS R$120.303,03 21570
5 Tabela 2. Consumo de água referente ao ano de 2011.
DEMONSTRATIVO DE CONSUMO DE ÁGUA DE 2011 - Copasa 00105781321
Mês Valor da água Vol. Medido água m²
Jan R$4.803,72 781 Fev R$5.458,56 857 mar* R$8.604,73 1360 Abr R$10.515,09 1686 Mai R$11.552,12 1751 Jun R$12.139,34 1834 Jul R$12.491,33 1968 Ago R$10.845,46 1707 Set R$14.099,09 1984 Out R$15.217,17 2215 Nov R$13.696,25 2001 Dez R$12.326,07 1871 TOTAIS R$131.748,93 20015
Tabela 3. Consumo de água referente ao ano de 2012.
DEMONSTRATIVO DE CONSUMO DE ÁGUA DE 2012 -Copasa 00105781321
Mês Valor da água Vol. Medido água m²
Jan R$ 5.560,12 931 Fev R$ 8.370,13 1242 Mar R$ 18.336,58 2721 Abr R$ 17.001,23 2451 Mai R$ 16.227,87 2383 Jun R$ 14.102,73 2066 Jul R$ 12.326,84 1810 Ago R$ 15.236,25 1995 Set R$ 16.228,62 2373 Out R$ 20.810,65 3031 Nov R$ 20.895,78 2978 Dez R$ 20.078,49 2829 TOTAIS R$ 185.175,29 26810
De acordo com o plano de gestão da Universidade Federal de Alfenas referente ao ano de 2010, propunha-se a implementação de torneiras automáticas e caixas de descarga acopladas em todos os banheiros. Verificamos que tal cumprimento não foi efetivo (Tabela 04).
6 Tabela 04. Relação de torneiras automáticas e manuais; descargas acopladas e não acopladas; mictório automático e manual; bebedouros e lava-olhos dos prédios da Universidade Federal de Alfenas, campus de Alfenas.
Prédio Torneira automática Torneira manual Descarga acoplada Descarga não acoplada Mictório Automático Mictório manual Bebedouro Lava-olhos V 14 35 20 8 8 7 PCA 7 9 2 4 R 13 9 5 4 O 29 2 36 7 S 9 18 2 12 9 3 K 4 3 6 1 2 Q 160 2 2 2 E 2 1 3 2 H 24 2 2 2 D 4 23 4 6 3 3 Limno 2 2 R.U. 4 20 1 2 3 Odonto. 38 48 4 11 1 1 7 Serv. gerais 14 4 3 1
Além dos itens apresentados na Tabela 04, observamos o uso de cuspideiras e mangueirinhas no prédio da Odontologia, sendo encontrados 62 exemplares de cada; e o uso de torneiras para irrigação, sendo encontrada uma em cada jardim, com 2 irrigadores.
O consumo de água foi avaliado nos seguintes compartimentos: a. Banheiros
- Torneiras: algumas são automáticas outras não;
Figura 03. Torneira automática na esquerda e manual na direita, na Universidade Federal de Alfenas (UNIFAL - MG).
7 - Vaso sanitário: algumas com caixa de descarga acoplada outras não;
Figura 04. Vaso sanitário com caixa de descarga acoplada (A) e sem caixa de descarga acoplada (B) na Universidade Federal de Alfenas (UNIFAL - MG).
- Mictório: alguns são automáticos e outros não;
Figura 05. Mictório automático (A) e mictório manual (B) na Universidade Federal de Alfenas (UNIFAL - MG).
b. Laboratórios
- Autoclave: gasto excessivo de água (125 litros de água por autoclave);
8 Figura 06. Cuspideira ligada.
- Destilação da água e água Mili Q: são desperdiçados 21 litros de água potável para fazer 1 litro de água destilada.
c. Outros
- Bebedouros: falta de manutenção. Desperdício durante o consumo de água no bebedouro. Em pesquisa feita em 10 bebedouros na Unicamp, com o consumo feito em um tempo médio de 10 segundos, foram perdidos 1,024m³/ano de água. O que dá uma porcentagem de perda da água de 34%.
9 Figura 07. Bebedouro com vazamento.
- Lavagem de carro: na universidade são lavados todos os carros após cada viagem (média de 10 carros por dia).
10
2. PLANEJAMENTO
2.1 Aspecto e impacto ambiental
a. Aspecto:
Consumo e desperdício de água nos bebedouros, descargas, torneiras, cuspideira, autoclaves e sistemas de destilação de água, entre outras atividades.
b. Possível impacto: Esgotamento de água.
2.2 Legislação aplicável
Primeiramente, a legislação aplicável deve referir-se ao uso racional da água tendo em vista a preservação do meio ambiente. A Lei Nº 6.938, de 31 de agosto de 1981, dispõe sobre a Politica Nacional do Meio Ambiente que, como exposto no Art 2º:
“A Política Nacional do Meio Ambiente tem por objetivo a preservação, melhoria e recuperação da qualidade ambiental propícia à vida, visando assegurar, no País, condições ao desenvolvimento sócio-econômico, aos interesses da segurança nacional e à proteção da dignidade da vida humana, atendidos os seguintes princípios:
I - ação governamental na manutenção do equilíbrio ecológico, considerando o meio ambiente como um patrimônio público a ser necessariamente assegurado e protegido, tendo em vista o uso coletivo;
II - racionalização do uso do solo, do subsolo, da água e do ar;
III - planejamento e fiscalização do uso dos recursos ambientais;” Referente à Lei nº 9.433, de 08/01/1997 que instituiu a Política Nacional de Recursos Hídricos e criou o Sistema Nacional de Gerenciamento de Recursos
11 Hídricos, a Politica Nacional dos recursos hídricos baseia-se em alguns fundamentos que são aplicados ao caso:
Art.1º:
“ II - a água é um recurso natural limitado, dotado de valor econômico;” “VI - a gestão dos recursos hídricos deve ser descentralizada e contar com a participação do Poder Público, dos usuários e das comunidades.” Dessa forma, a UNIFAL-MG sendo um órgão público federal deve atender primeiramente à legislação proposta pelas leis nacionais, ou seja, visar o uso racional de recursos ambientais respeitando a preservação do meio ambiente.
2.2 Objetivo e Metas
a. Objetivo: - Reduzir o consumo de água;
- Desenvolver uma metodologia que possa ser aplicada futuramente nos outroscampus da universidade.
b. Metas:
- Reduzir em 30% o consumo de água em dois anos;
- Implantar o sistema nos demais campus da UNIFAL em dois anos;
2.4 Plano de ação
a. Banheiros
- Torneiras: implantação de torneiras automáticas em todos os prédios; manutenção das torneiras com defeitos;
- Vaso sanitário: implantação de caixas de descargas acopladas ao vaso sanitário, preferencialmente caixa de descarga de 6 litros, pois são as mais econômicas do
12 mercado; utilização de garrafas PETs cheias dentro das caixas de descargas para reduzir a quantidade de água gasta durante as descargas mantendo a pressão.
Figura 08. Uso de garrafas PETs na caixa de descarga para reduzir a quantidade de água gasta para a manutenção da pressão da descarga.
- Mictório: implantação de mictórios automáticos em todos os prédios; b. Laboratórios
- Autoclave: juntar materiais dos laboratórios até atingir a capacidade máxima para autoclavar.
- Cuspideira: ligar apenas quando necessário e se possível instalar recicladores de água para cuspideira.
- Destilação da água e água Mili Q: reutilizar a água usada para fazer água destilada. c. Outros:
- Bebedouros: Manutenção; incentivo a uso de canecas e garrafas para evitar o desperdício;
- Lavagem de carro: Uso de baldes ou mangueiras com pressão; - Limpeza: Uso de mangueiras com pressão;
13 Figura 09. Esquema de funcionamento de um sistema de aproveitamento da água da chuva (Marinoski, 2007).
- Implantação de reutilização da água. (Por exemplo: implantar sistema de reutilização de água da torneira da pia para o vaso sanitário, sistema de captação de água desperdiçada em laboratório para limpeza);
- Sistema de gotejamento para irrigação dos jardins;
-Programas de conscientização dos funcionários, discentes e docentes quanto uso racional de água;
d. Indicadores:
O indicador que poderia ser utilizado para observar os resultados das medidas propostas por este Plano de Ação poderia ser o volume consumido de água pela Universidade fornecido pela conta de água.
14
3. IMPLEMENTAÇÃO E OPERAÇÃO 3.1 Autoridade e responsabilidade
Comprometimento da Alta Administração e responsabilidade de todos.
3.2 Comunicação
A comunicação deverá abranger palestras, campanhas e cartazes que visam à conscientização da administração, alunos, funcionários, professores e demais envolvidos com a Universidade. Somado a isso, os resultados obtidos com essas atividades deverão ser divulgados, também como uma forma de incentivo à continuidade das mesmas.
3.3 Documentação e controle de documentos
-Documentação:
Escopo e principais elementos do SGA; objetivos e metas para o consumo de água na universidade; documentos requeridos pela ISO 14001; documentos para o planejamento, operação e controle dos processos relacionados aos aspectos ambientais significativos.
-Controle dos documentos:
Estes depois de revisados, analisados e aprovados, devem ser organizados de maneira que possam ser facilmente encontrados, ou seja, de fácil disponibilidade ao SGA. Com o tempo esses documentos devem ser identificados e removidos quando possível (documentos obsoletos).
3.4 Atendimento a Emergência
A Universidade deve estar preparada para eventuais emergências como: 1. Procedimentos para identificar problemas e emergências relacionadas ao desperdício de água.
15 2. Preparação e disponibilização de um corpo técnico responsável para resolver problemas relacionados à tubulação (ex: vazamentos).
3. Protocolos de prevenção e mitigação dos impactos vinculados ao desperdício de água.
4. Revisão dos protocolos após ocorrências.
5. Realização de simulações e ensaios a fim de testar os procedimentos implementados.
4. VERIFICAÇÃO
4.1 Monitoramento e Medição
Monitoramento do atendimento aos compromissos da política de Gestão Ambiental, do alcance dos objetivos, metas e melhoria contínua. Identificação de novos aspectos ambientais significativos e avaliação da ocorrência de impactos. Avaliação dos controles operacionais para posterior avaliação do desempenho ambiental da universidade e da eficiência do SGA.
4.2 Avaliação do atendimento à Legislação
A universidade deve avaliar periodicamente através de auditorias internas o atendimento aos requisitos legais aplicáveis. O resultado desta avaliação deve ser registrado.
4.3 Não Conformidade,ação corretiva e preventiva
Verificar através do monitoramento a presença de não conformidades e, caso essas estejam presentes, propor ações corretivas e preventivas, implementando ou modificando medidas de controle para evitar a repetição destas incoerências. Tais ações devem ser registradas.
As não conformidades deveram ser avaliadas entre reais ou potenciais para que sejam realizadas ações preventivas e/ou corretivas.
16
4.4 Controle de Registros
Os registros devem conter os fatos observados para efeito de controle, devendo apresentar os resultados obtidos ou fornecer evidencias das atividades realizadas. A instituição deve manter e estabelecer os seus registros de modo a demonstrar conformidade com os requisitos do seu SGA.
4.5 Auditoria
Esta é a ultima etapa da fase de verificação, a qual deve assegurar que sejam conduzidas em intervalos planejados para:
- Determinar se o SGA (I) está em conformidade com os arranjos planejados para gestão, incluindo os requisitos da ISO 14001 e (II) se foi adequadamente implementado e mantido;
- Fornecer à administração informações sobre os resultados da auditoria;
4.6 Análise Crítica
A análise crítica é recomendada pelas normas da ISO 14001 e, por meio da verificação completa de todas as questões e controles ambientais, permitirá que a organização avalie o seu desempenho ambiental. Dessa forma, através desta serão identificadas as áreas para a atuação do Sistema de Gestão Ambiental, assegurando sua continuada adequação, pertinência e eficácia.
A análise deve avaliar as oportunidades de melhoria e as necessidades de alteração do SGA em qualquer dos seus elementos constitutivos, além de conter a documentação, resultados de auditorias internas, comunicação das partes interessadas, situações das ações corretivas e preventivas, situações de emergência e acidentes, mudanças nos requisitos legais entre outros.
17
5. Referências
http://www.patentesonline.com.br/reciclador-de-gua-para-cuspideira-264109.html (acessado em : 06 de abril de 2013).
http://www.abrh.org.br/novo/i_simp_rec_hidric_norte_centro_oeste46.pdf (acessado em: 06 de abril de 2013).
http://www.planalto.gov.br/ccivil_03/Leis/L6938.htm (acessado em 09 de abril de 2013).
http://www.planalto.gov.br/ccivil_03/LEIS/L9433.htm (acessado em 09 de abril de 2013).
Barbieri, J. C. Gestão Ambiental Empresarial: Conceitos, Modelos e
Instrumentos / José Carlos Barbieri. – 2.Ed. atual e ampliada. – São Paulo :
Saraiva, 2007.
MARINOSKI, A. K.Aproveitamento de água pluvial para fins não potáveis em
instituição de ensino: estudo de caso em Florianópolis – SC, Universidade
