Observação e interpretação de microestruturas de ligas ferrosas
Mais de 90 wt % dos materiais metálicos empregues em todo o mundo correspondem a ligas ferrosas. Isto representa uma enorme família de materiais estruturaIs, com uma larguíssima gama de microestruturas e propriedades.

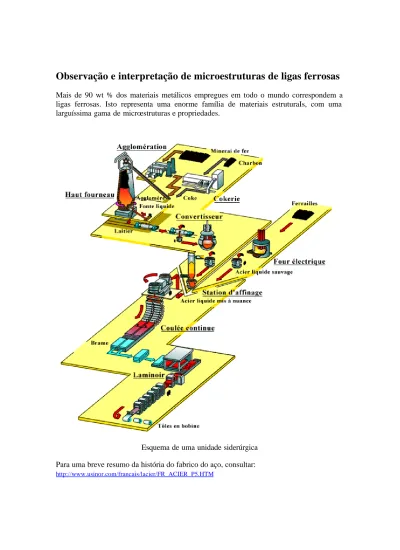

Esquema de uma unidade siderúrgica Para uma breve resumo da história do fabrico do aço, consultar:
Na prática, as ligas ferrosas correspondem quase todas a uma de duas categorias de materiais do sistema ferro-carbono: os aços e as gusas ou ferros fundidos.
De entre os aços ( 0,05 – 2,0 wt % C ), podem distinguir-se, quanto à sua composição, os aços ao carbono, os aços de baixa liga ( totalidade dos elementos de liga para além do carbono inferior a 5 wt % C ) e os aços de alta liga.
Como o seu nome indica, os aços de liga ou aços ligados caracterizam-se por conterem na sua composição quantidades significativas de um ou mais elementos de liga; estes são elementos químicos ( p.e. , Cr, V, W, Mn ) adicionados com vista à obtenção de características especiais.
Apesar de se classificarem apenas nestas três variedades, os aços possuem uma grande diversidade de microestruturas e propriedades que podem assumir e que dependem essencialmente da sua composição química ( teores em carbono e em elementos de liga ) e dos tratamentos térmicos a que são submetidos.
Quanto ao teor em carbono, os aços dividem-se em hipoeutectóides (?0,77 wt%C) eutectóides ( 0,77 wt%C ) e hiper eutectóides ( ? 0,77 wt%C ), o que se reflecte na distribuição das suas fases de equilíbrio metaestável a baixa temperaturas ( 2 ). Estas são a ferrite, clara, composta essencialmente por ferro, e a cementite, um carboneto de ferro de estequeometria aproximada Fe3C, que é branca.
Microestruturas ferrito-perlíticas de aços com teores em carbono crescentes
Estas fases derivam da decomposição, durante a reacção eutectóide, que ocorre a 727 ?C, da fase de equilíbrio de alta temperatura, a austenite. Quando aquela reacção não se completa, pode surgir à temperatura ambiente austenite residual. A estrutura de equilíbrio mais característica nos aços é a perlite, formadas por lamelas alternadas de ferrite e cementite. Quando essas lamelas são discerníveis ao microscópio, a perlite apresenta um aspecto tipíco, ilustrado na figura 5.1. A coloração negra evidenciada pelas lamelas de cementite na perlite deve -se à sua espessura extremamente reduzida, que torna dificilmente resolúveis em microscopia óptica as sua regiões limítrofes; a este facto vem juntar-se o ataque preferencial dos limites de grão da cementite, com o seu consequente abaulamento, que causa a difusão da luz em direcções que não são coincidentes com o eixo óptico do microscópio.
A reacção da decomposição da austenite, por ser térmicamente activada requer tempo para se completar. Se o arrefecimento for muito rápido, não há lugar para a ocorrência de ferrite e cementite, formando-se em seu lugar martensite, uma fase de grande dureza e fragilidade que surge a partir da austenite sem envolver o fenómeno de difusão. Através de tratamentos térmicos adequados – têmpera – é possível obter martensite em detrimento da formação das outras fases.
Martensite
No caso das gusas, que se situam normalmente entre 2,0 e 4,5 wt % C , e que possuem também, geralmente, até 3 wt % Si ( destinado a contrariar a formação de carbonetos ), há que distinguir entre gusas brancas, gusas cinzentas, gusas dúcteis e gusas maleáveis.
Esta gama de composições corresponde ao intervalo entre o limite de solubilidade do carbono na austenite ( à temperatura eutéctica. Implica portanto que as gusas nestas condições, que não são as mais comuns, sejam hipoeutécticas. Isto não impede que surjam por vezes gusas hipereutécticas, com um teor de carbono superior a ? 4,5 wt %.
As gusas brancas, assim chamadas pela cor branca da sua superfície de fractura, podem ser interpretadas recorrendo ao diagrama de equilíbrio metaestável Fe -Fe3C ( o mesmo q que se
referem os aços ). Estas gusas, em geral frágeis, são formadas por ferrite ou cementite, quer isoladas, quer na forma de perlite ou de ledeburite.
As gusas cinzentas, cuja designação é também devida à coloração da sua superfície de fractura, correspondem por seu turno ao diagrama de equilíbrio metaestável Fe-C, e que apresentam na sua estrutura ferrite e grafite lamelar, a qual é responsável pela sua característica fragilidade. A ledeburite é, na realidade, um eutéctico formado a partir do liquido e constituído por uma matriz de austenite, a qual contém no seu seio precipitados de cementite. Uma vez que, com a diminuição da temperatura, a austenite se decompõe em ferrite e cementite, a estrutura que se observa à temperatura ambiente já não é a ledeburite, mas sim a que lhe sucedeu após a decomposição da austenite. Existem no entanto autores que, a esta estrutura degenerada, continuam a atribuir a designação de ledeburite, o que não é inteiramente correcto.
Gusa branca hipoeutéctica Gusa branca hipereutéctica
As gusas dúcteis diferem das anteriores porque, devido à adição de pequenos teores de magnésio, a grafite lamelar é substituída por grafite esferoidal, o que lhes confere propriedades mecânicas bastante melhoradas, sobretudo ao nível da ductibilidade. Finalmente, as gusas maleáveis são obtidas, através de um recozimento de maleabilização (o qual provoca a precipitação de parte do carbono contido na cementite), a partir de gusas brancas. A grafite resultante, pela sua morfologia, é designada grafite nodular. As
propriedades mecânicas das gusas maleáveis, embora inferiores às das gusas dúcteis, são ainda assim bastante melhores do que as dos restantes tipos de gusas.
Grafite lamelar Grafite nodular Grafite esferoidal
Dada a importância prática das ligas de ferro-carbono, é útil a familiarização com algumas das microestruturas mais características dessas ligas. Assim, neste trabalho deverá estudar a morfologia e distribuição de algumas das fases mais importantes dos aços e ferros fundidos em função da composição e do tratamento térmico imposto. Os resultados da sua observação deverão posteriormente ser completados através do estudo do diagrama de equilíbrio do sistema ferro-carbono, de onde poderá retirar informações relativas as gamas de composição e às condições em que cada uma das microestruturas observadas é susceptível de ocorrer.
MATERIAL NECESSÁRIO
Bancada de microscopia óptica do Laboratório de Metalografia
Lâmina de suporte Plasticina
Prensa manual
Amostras metalográficas Struers : 2111; 2112 ; 2113; 2113a; 2113b; 2113d; 2113e; 2115; 2121; 2211; 2212; 2213; 2214; 2221; 2222; 2231; 2241; 2242;
Operação do microscópio metalográfico 1. Retire a cobertura plástica do microscópio
2. Ligue a fonte de alimentação à rede, não sem antes verificar se o botão de regulação da intensidade luminosa está na posição de desligado (totalmente rodado no sentido contrário ao do movimento dos ponteiros do relógio).
3. Regule a tensão para 9 V.
Atenç ão: Não regule a tensão para um valor situado dentro do sector vermelho do mostrador.
4. Coloque um pouco de plasticina sobre a lâmina de suporte de amostras. Ponha a amostra sobre a plasticina e utilize a prensa manual para, carregando suavemente, assegurar a horizontalidade da superfície a observar.
5. Fixe a lâmina de suporte na platina porta-amostras do microscópio. 6. Coloque na vertical da amostra a objectiva de menor ampliação.
7. Ajuste à sua medida a distância entre as oculares de modo a realizar a observação em condições confortáveis para a vista.
8. Com o auxílio dos botões recartilhados de focagem, aproxime a objectiva o mais possível amostra, acompanhando aquela visualmente, para evitar qualquer contacto, a fim de não danificar as objectivas.
9. Proceda à focagem afastando lentamente a objectiva da amostra. Os botões recartilhados de maiores dimensões imprimem um movimento grosseiro ao bloco óptico móvel. A focagem fina é conseguida através de botões recartilhados de menores dimensões
10. Para mover a amostra sob a objectiva recorra aos dois parafusos micrométricos existentes sob a platina.
11. Para mudar a escala de ampliação, rode o revólver porta-objectivas, assegurando-se visualmente de que a nova objectiva não colide com a superfície da amostra. Em princípio, apenas deverá necessitar de ajustar ligeiramente as condições de observação, com o auxílio dos botões de focagem fina.
12. Terminada a utilização do microscópio, retire a plasticina de montagem com a amostra, corte a alimentação da lâmpada, desligue da rede a fonte de alimentação e coloque a cobertura plástica sobre o microscópio.
Condução da experiência
As fichas que acompanham as amostras contêm diversas informações úteis para a compreensão das microestruturas que irá observar. o seu formato é o seguinte :
Metallographic sample collection
?. Elemento-base
?.? Tipo de material
?.?? Descrição pormenorizada do tipo de material;
Designação DIN; Origem da amostra; Tratamento térmico. Composição: Teores dos elementos de liga em percentagens ponderais
Propriedades: Propriedades mecânicas mais importantes Aplicações: Empregos mais usuais.
Preparação: Meios de corte e polimento empregues. Ataque: Reagente utilizado.
Estrutura: Descrição sumária das fases presentes e a sua distribuição Amostra N. : ???????
Atenção: Evite misturar as amostras no seu mostruário, retire apenas uma de cada vez. - Observe as amostras pela ordem indicada. Para cada caso deverá tomar notas e desenhar um esboço da microestrutura observada. Procure identificar ao microscópio cada fase descrita, tomando nota dos seus atributos mais característicos.
- Não se limite a observar apenas uma zona restrita da amostra; percorra-a completamente a fim de detectar eventuais heterogeneidades.
- Dedique algum tempo à observação da amostra com cada ampliação, em vez de recorrer apenas à maior ampliação. De facto, pela maior largura do campo, as ampliações mais baixas permitem formar uma ideia de conjunto relativamente à microestrutura, enquanto as mais elevadas se destinam à observação de determinados pormenores mais significativos da mesma. Além disso, certas fases e estruturas ( a perlite, com a maior ou menor espessura das suas lamelas, constitui um caso tipíco ) podem mudar radicalmente de aspecto consoante a escala de observação.
- Tente identificar as semelhanças e diferenças existentes entre as diversas amostras ( fases presentes, sua distribuição e tamanho de grão, etc. ) e interpretá-las de acordo com o que conhece da composição e/ou de tratamento térmico.
- Comece por observar as amostras 2111, 2112, 2113 e 2115 ( aços de carbono ), bem como 2121 ( aço de baixa liga ). Todas estas amostras correspondem a aços submetidos a um
tratamento térmico de normalização, i.e., arrefecidos lentamente ao ar após um aquecimento à temperatura de austenitização. A sua microestrutura corresponde à que é previsível de acordo com o diagrama de equilíbrio metaestável. Poderá ver como essa microestrutura evolui desde os aços hipoeutécticos ( microestrutura ferrito-perlitíca ) aos hipereutectóides ( cuja microestrutura é constituída por cementite e perlite ), passando pelos eutectóides ( com microestrutura perlítica).
- Observe agora as amostras 2113, 2113a, 2113b, 2113d e 2113e, todas com mesma composição mas sujeitas a tratamentos térmicos distintos. Repare qual o efeito das diferentes taxas de arrefecimento, bem como da história térmica anterior do material, sobre a microestrutura.
- Seguidamente compare entre si as amostras de gusas brancas 2211, 2212 e 2213 ( esta última uma gusa hipereutéctica ). Identifique também as diferenças microestruturais das gusas brancas relativamente aos aços anteriormente observados.
- Observe então as gusas cinzentas representadas pelas amostras 2221 e 2222. Note as diferenças existentes entre as duas amostras, bem como entre estas e as gusas brancas já examinadas.
- A amostra 2214 ilustra a possibilidade de, numa mesma peça, devido às diferentes velocidades de arrefecimento, zonas distintas reagirem segundo condições de equilíbrio diferentes: numa zona, o equilíbrio metaestável Fe-Fe3C, originando uma gusa branca;
noutra zona o equilíbrio estável Fe-C, dando lugar à formação de uma gusa cinzenta.
- As gusas cinzentas dúcteis estão representadas pelas amostras 2241 e 2242. Repare como a gusa normalizada apresenta descarbonação da matriz perlítica dando origem a halos ferríticos em torno dos nódulos de grafite esferoidal.
- A última amostra corresponde a uma gusa maleável. Observe a morfologia da grafite e compare-a com a que ocorria nos casos anteriores.
- Durante a elaboração do rela tório, procure também explicar a influência que as diversas fases e as suas diferentes morfologias poderão ter no desempenho dos vários materiais estudados, do ponto de vista mecânico.
