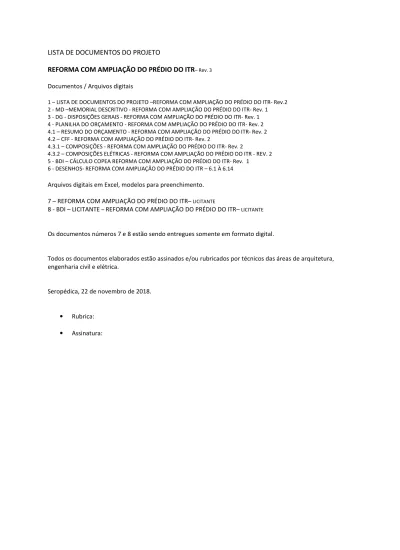

REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR

(1)

3 - DG - DISPOSIÇÕES GERAIS - REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR- Rev. 1 4 - PLANILHA DO ORÇAMENTO - REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR- Rev. 2 4.1 – RESUMO DO ORÇAMENTO - REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR- Rev. 2 4.2 – CFF - REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR- Rev. 2

4.3.1 – COMPOSIÇÕES - REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR- Rev. 2

4.3.2 – COMPOSIÇÕES ELÉTRICAS - REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR - REV. 2 5 - BDI – CÁLCULO COPEA REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR- Rev. 1 6 - DESENHOS- REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR – 6.1 À 6.14

Arquivos digitais em Excel, modelos para preenchimento.

7 – REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR–

LICITANTE

8 - BDI – LICITANTE

–

REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR–

LICITANTE

Os documentos números 7 e 8 estão sendo entregues somente em formato digital.

Todos os documentos elaborados estão assinados e/ou rubricados por técnicos das áreas de arquitetura,

engenharia civil e elétrica.

Seropédica, 22 de novembro de 2018.

• Rubrica:

(2)

MEMORIAL DESCRITIVO

REFORMA COM AMPLIAÇÃO DO PRÉDIO DO ITR

A obra contempla construção de Guarita com pintura externa e interna, e, reforma elétrica no

interior de salas de aula, além de pintura externa e parte de pintura interna do prédio Principal do Campus

Três Rios da UNIVERSIDADE FEDERAL RURAL DO RIO DE JANEIRO. A reforma deverá ser implantada

conforme projeto Arquitetônico definido, atendendo a Copea/Propladi. Todos os materiais a serem

empregados na obra deverão ser comprovadamente de boa qualidade e satisfazer rigorosamente as

especificações a seguir, assim como, todos os serviços serão executados em completa obediência aos

princípios da boa técnica, devendo ainda satisfazer rigorosamente às Normas Brasileiras, de acordo com o

descrito a seguir.

CONSIDERAÇÕES GERAIS

1. A execução dos serviços obedecerá rigorosamente aos projetos e a estas especificações, não podendo

ser inserida qualquer modificação sem o consentimento e aprovação por escrito da Fiscalização.

2. Os projetos e as especificações são elementos que se complementam, devendo as eventuais

discordâncias ser resolvidas em conjunto com a Fiscalização. As alterações que interferirem, a

qualquer nível, nos projetos, deverão ser comunicadas, por escrito, à Fiscalização da obra.

3. Fica esclarecido que só será permitido o uso de materiais ou equipamentos similares aos

especificados, se rigorosamente equivalentes. Para tanto, devem desempenhar idênticas funções

construtivas e apresentar as mesmas características formais e técnicas.

4. De modo algum a atuação da Fiscalização eximirá ou atenuará a responsabilidade da Contratada. Só à

Contratada caberá a responsabilidade pela perfeição da obra em todos os seus detalhes.

5. Os serviços e materiais obedecerão sempre às normas e métodos pertinentes da ABNT.

6. Os quantitativos e valores contidos na planilha orçamentária que integra este memorial são apenas

indicativos, devendo a Contratada orçar a obra, levando em conta todos os custos necessários à

perfeita execução dos serviços definidos nos projetos e especificações técnicas.

7. Os materiais a serem empregados na obra deverão ser novos, de primeira qualidade e obedecer às

especificações do presente memorial, às normas da ABNT no que couber e, na falta destas, ter suas

características reconhecidas em certificados ou laudos emitidos por laboratórios tecnológicos idôneos.

8. Segurança do Trabalho e Vigilância: antes do início dos serviços a Contratada deverá apresentar à

Fiscalização o responsável pela execução dos serviços, ocasião em que serão fixadas as precauções

específicas ligadas à natureza dos trabalhos.

Serão realizadas inspeções periódicas no canteiro de obra da Contratada, a fim de verificar o

cumprimento das determinações legais, o estado de conservação dos dispositivos protetores do

pessoal e das máquinas, bem como para fiscalizar a observação dos regulamentos e normas de caráter

geral.

À Contratada compete acatar as recomendações decorrentes das inspeções e sanar as irregularidades

porventura indicadas, sujeitando-se às decisões competentes à Contratante.

A Contratada fornecerá aos seus empregados todos os equipamentos de proteção individual e caráter

rotineiro, tais como: capacete de segurança, protetores faciais, óculos de segurança contra impactos,

óculos de segurança contra radiações, óculos de segurança contra respingos, luvas e mangas de

proteção, botas de borracha, calçados de couro, cintos de segurança, respiradores contra pó e outros

que se fizerem necessários.

Serão obedecidas todas as recomendações, com relação à segurança do trabalho, contidas na Norma

Regulamentadora NR-18, aprovada pela Portaria 3.214, de 8-6-78, do Ministério do Trabalho, publicada

no D.O.U., de 6-7-78 (Suplemento).

Haverá particular atenção para o cumprimento das exigências de proteger as partes móveis dos

equipamentos e de evitar que as ferramentas manuais sejam abandonadas sobre passagens, bem

como para o respeito ao dispositivo que proíbe a ligação de mais de uma ferramenta elétrica na mesma

tomada de corrente.

É de responsabilidade da Contratada manter em estado de higiene todas as instalações do canteiro de

obra, devendo permanecer limpas, isentas de lixo, detritos em geral e de forma satisfatória ao uso.

Caberá a Contratada manter no canteiro de obra todos os medicamentos básicos para o atendimento

de primeiros socorros.

(3)

Caberá à Contratada:

Observar as práticas de boa execução, empregando somente material com a qualidade

especificada.

Supervisionar e coordenar os trabalhos de eventuais sub-Contratadas, assumindo total e

única responsabilidade pela qualidade e cumprimento dos prazos de execução dos serviços.

No caso em que haja sub-Contratadas, estas deverão ser previamente aprovadas pela

Fiscalização.

Manter na obra o número de funcionários e equipamentos suficientes para cumprir os prazos

parciais e totais fixados nos cronogramas apresentados.

Garantir o apoio necessário à administração dos serviços, principalmente para que sejam

recolhidos, dentro do prazo, os impostos e taxas de contribuições previdenciárias.

Providenciar para que os materiais, ferramentas e equipamentos estejam a tempo na obra

para fazer cumprir os prazos fixados.

Efetuar o pagamento de todos os impostos e taxas incidentes ou que venham a incidir durante

a execução, até a conclusão dos serviços sob sua responsabilidade. Cumprir a legislação

trabalhista vigente, responsabilizando-se pelo pagamento de quaisquer contribuições da

previdência social e legislação trabalhista, inclusive das sub-Contratadas.

Requerer e obter, junto ao INSS, o “Certificado de Matrícula” relativo aos serviços contratados,

de forma a possibilitar o licenciamento de execução e junto ao CREA a “Anotação de

Responsabilidade Técnica” - ART.

Nota: Todos os encargos derivados das Leis Sociais e Trabalhistas em vigor correrão por conta da

Contratada, que providenciará o seu fiel recolhimento.

10- Serão impugnados pela Fiscalização todos os trabalhos e serviços que não satisfaçam às condições

contratuais.

11- A Contratada deverá utilizar-se de recursos que visem à diminuição do impacto ambiental, de acordo

com o disposto na Instrução Normativa nº 1, IN SLTI/MPOG nº001/2010, atendendo aos critérios de

sustentabilidade ambiental, considerando os processos de extração ou fabricação, utilização e descarte

dos produtos e matérias-primas.

Os serviços incluem adequações e reforma geral, de acordo com os serviços a seguir descritos.

PROJETOS:

• Será fornecido pela contratada, Projeto estrutural do prédio da guarita à ser implantado, conforme

projeto arquitetônico definido.

SERVIÇOS PRELIMINARES:

• Será confeccionada e assentada placa de identificação da obra, conforme especificação em

projeto arquitetônico;

• Serão instalados e fornecidos Containers (com dependências sanitárias para os seus

funcionários), conforme especificação em projeto arquitetônico;

• Será fornecida faixa de PVC para proteção dos transeuntes da Instituição;

• Serão escavadas nos pisos, áreas para a implantação de base para assentamento de fundações

estruturais, instalações elétricas e de lógica, além de instalações hidráulicas e sanitárias conforme

definição arquitetônica;

• Serão demolidos pisos para a implantação de rampas de acesso de entrada para o público e para

PNE, conforme definição arquitetônica;

• A fiação existente em algumas salas de aula do prédio principal será retirada, para que seja

substituída por fiação nova de acordo com a NBR 5410 , conforme definição em Projeto elétrico

definido;

• Todos os serviços deverão seguir as normas vigentes dentre as quais citamos NR 10 – Segurança

(4)

por peças novas, em acordo com o especificado em projeto arquitetônico;

• Serão retirados todos os aparelhos de ar condicionado da fachada do prédio principal, os quais

deverão ser substituídos por aparelhos modelo SPLIT, a serem instalados e assentados na parte

superior do prédio (muretas de isolamento do telhado/platibandas), conforme definição em projeto

arquitetônico;

• Serão escavadas valas em profundidade de 50cm a 1m para o assentamento de tubulação

sanitária, em atendimento à necessidade de escoamento de fluidos provenientes dos sanitários

em atendimento aos funcionários da contratada;

• Será retirada placa (propaganda partidária política), existente na área do canteiro de obras;

• Serão removidas 3 portas de madeira danificadas no prédio principal para substituição por portas

novas.

ESTRUTURAS

• Será fornecida e assentada estrutura de concreto armado em guarita à ser construída no citado

Campus, conforme Normas Regulamentares em vigência;

• Será fornecida e assentada laje Beta 16 por sobre guarita a ser executada, conforme definição em

projeto arquitetônico.

ALVENARIA E DIVISÓRIAS

• Serão fornecidas e assentadas alvenarias de vedação na citada guarita, conforme definição

arquitetônica;

• Serão fornecidas e assentadas divisórias de granito (tentos), por sob as esquadrias de vidro

temperado nos boxes dos banheiros da guarita, conforme definição em projeto arquitetônico.

ESQUADRIAS

• Serão fornecidos e assentados rodapés internos (marmorite) e externos (ardósia) em extensões da

guarita, conforme definição em projeto arquitetônico;

• Serão fornecidos e assentados pisos em marmorite e cerâmicos nos recintos internos da guarita

em epígrafe conforme projeto arquitetônico;

• Será fornecido e assentado piso cimentado por sobre base de concreto magro ao redor da guarita,

conforme definição em projeto arquitetônico;

• Serão fornecidas e assentadas grades ao redor do Campus em substituição às existentes, sendo

as mesmas pintadas na mesma cor existente;

• Serão fornecidos e assentados, corrimãos em aço inoxidável em escada e rampa de acesso para

PNE aos prédios principais, conforme definição em projeto arquitetônico;

• Serão fornecidas e assentadas esquadrias de alumínio em portas e janelas externas da guarita;

• Serão fornecidas e assentadas esquadrias de madeira (para aplicação de verniz), em portas

internas da guarita, porta do Núcleo de Práticas Jurídicas e 3 portas a serem substituídas do

prédio principal;

• Serão fornecidas e assentadas esquadrias de correr com vidros temperados envoltos em moldura

de alumínio branco nos boxes internos da guarita, conforme definição arquitetônica;

• Serão fornecidos e assentados vidros 4mm em esquadrias externas da guarita, conforme definição

arquitetônica;

• Serão fornecidos e assentados vidros 4mm em substituição àqueles quebrados, e, para vedação

dos vãos na fachada dos prédios principais, deixados pela retirada de aparelhos de ar

condicionado (de janela), das citadas fachadas, conforme definição em planilha orçamentária;

(5)

1.1 Faz-se necessária a contratação de empresa especializada para a construção de guarita e

instalação de aparelhos de ar condicionado no Instituto Três Rios. A guarita terá três chuveiros

de 5400W e luminárias de sobrepor com lâmpadas T8 LED.

2 DA DESCRIÇÃO DO SERVIÇO

2.1 A empresa contratada para a execução da obra deverá apresentar um cronograma de ações a

ser definido pela COPEA, antes do início das atividades. Este cronograma tem por objetivo

possibilitar a condução dos serviços visando às prioridades.

2.2 Deverão ser utilizados produtos e equipamentos tendo como referência as especificações

contidas na planilha orçamentária de referência e do Memorial Descritivo, ou com o mesmo

padrão de qualidade e com equivalência técnica comprovada.

2.3 A prestação do serviço deste Termo envolve o fornecimento, instalação e a execução dos

seguintes serviços:

2.3.1 Instalação do quadro elétrico de embutir conforme projeto elétrico;

2.3.2 Toda a instalação de cabos de rede deverá ser certificada quanto à sua integridade física e

elétrica;

2.3.3 Instalação de eletrodutos e tomadas elétricas conforme projeto elétrico;

2.3.4 Distribuição dos circuitos elétricos conforme projeto;

2.3.5 Fornecimento e instalação de oito luminárias com duas lâmpadas T8 led 20W OSRAM ou de

qualidade superior vida útil de no mínimo 40.000 horas, que seja equivalente em luminância

a uma lâmpada fluorescente 32W;

2.3.6 Todas as tomadas deverão ser 2P + T, Norma específica NBR 14136;

2.3.7 Identificação dos circuitos no quadro de distribuição por meio de etiquetas;

2.3.8 Instalar disjuntores novos para os aparelhos de 18000 BTU e 24000 BTU, conforme planilha;

2.3.9 Nas salas destinadas à instalação do ar condicionado de 48000 BTU e nas salas 205 A e 206 A

(24000 BTU) e na biblioteca, as tomadas de ar condicionado não utilizadas serão tampadas

com placa cega;

2.3.10 Retirar toda a fiação existente relacionada aos ares condicionados antigos de 30000 BTU da

biblioteca;

2.3.11 Os cabos usados para a instalação dos novos ares condicionados não poderão ter emendas,

chegando integralmente até o ponto de instalação do aparelho split teto, conforme indicado

no desenho da instalação elétrica;

2.3.12 Para os aparelhos de 18000 BTU, usar disjuntor bipolar de 20 A;

2.3.13 Para os aparelhos de 24000 BTU, usar disjuntor bipolar de 20 A;

2.3.14 Para os aparelhos de 48000 BTU, usar cabo de 4mm

2

e disjuntor tripolar de 20 A;

2.3.15 Para os aparelhos de 48000 BTU da biblioteca, usar cabo de 4mm

2

e disjuntor tripolar de 25

A;

2.3.16 Inserir cabos de 4mm

2

(6)

2.3.19 Trocar os disjuntores da subestação e do quadro geral de baixa tensão (QGBT) para 1200A,

como indicado na planilha;

2.3.20 Retirar o transformador de 300 KVA da subestação;

2.3.21 Instalar na subestação dois transformadores trifásicos em paralelo de 225 KVA, 60Hz, classe

15 KV, alta tensão 13,8KV, baixa tensão 220/127 V, imerso em óleo mineral, que tenham a

mesma defasagem angular e impedância percentual; preferencialmente que sejam do

mesmo fabricante;

2.3.22 A instalação elétrica da guarita será suprida via subterrânea até a subestação, conforme

mostrado no desenho da instalação;

2.3.23 Parte da instalação de lógica será subterrânea, chegando até a guarita;

2.3.24 Prover instalação subterrânea que disponibilize os cabos condutores que energizarão o

motor que tracionará a cancela da guarita;

2.3.25 Remover o entulho, o lixo e todo o material restante, promovendo a limpeza do local,

durante o período de execução e, especialmente, ao seu final, dando destinação adequada

com estrita observância às normas ambientais;

2.3.26 Observar, na execução dos serviços, as leis, os regulamentos, as posturas, inclusive de

segurança e medicina do trabalho e de segurança pública, bem como as normas da

Associação Brasileira de Normas Técnicas (ABNT);

2.3.27 Instalar um banco de capacitores de 50 Kvar automático na subestação;

2.3.28 Os funcionários relacionados à execução do serviço deverão usar uniformes e equipamentos

adequados à execução dos serviços EPI - Equipamentos de Proteção Individual (cintos de

segurança, capacetes, luvas, botas e óculos), conforme a NR 6 e disposições contidas no

caderno de encargos;

2.3.29 A instalação dos aparelhos de 48000 BTU das salas de aula será aparente(sobrepor)

utilizando canaletas e disjuntores aparentes, idem para as salas 203A, 204A, 205A e 206A,

seguindo o desenho da instalação elétrica;

2.3.30 Todos os cabos devem ter isolação em composto termofixo de borracha (EPR) e isolamento

0,6/1,0KV - 90 graus Celsius em regime contínuo, 130 graus Celsius em regime de sobrecarga

e 250 graus Celsius em curto-circuito;

2.3.31 Para os aparelhos de ar condicionado de 48000 BTU, a tubulação que faz a interligação entre

as unidades externa e interna, deverá ter o diâmetro de 7/8” igual a 22,23mm (linha de

sucção) e 3/8” igual a 9,52mm (linha de expansão), conforme planilha orçamentária;

2.3.32 Remover os cabos de 12x (1x 240) mm² e 3x 120mm² dos ramais de entrada e ligação da

instalação atual;

2.3.33 Para os ramais de entrada e ligação da nova instalação, usar cabos 20x (1x 240) mm² cobre

(3 fases mais neutro) e 3x 240mm² de cobre (PE), seguindo rigorosamente a RECON-BT

LIGHT de novembro de 2016 e a planilha orçamentária.

(7)

• Serão fornecidas e assentadas duas caixas de água de 2000 litros cada uma por sobre a laje da

guarita, conforme definição em projeto arquitetônico;

• Serão fornecidas e assentadas tubulações hidráulicas e sanitárias para atendimento ao

funcionamento da guarita conforme Normas Vigentes, conforme projeto arquitetônico;

• Serão fornecidas e assentadas, tubulações para escoamento de água condensada dos aparelhos

Splits, instalados nos tetos da guarita e do prédio principal, endereçados a caixas de inspeções

apropriadas, conforme definição arquitetônica;

• Serão fornecidas e assentadas bancadas em granito, com cuba de embutir em aço inoxidável e

demais componentes hidráulicos para as copas da guarita;

• Serão fornecidos e instalados louças, metais e demais componentes e acessórios para banheiros

e área de serviço da guarita, conforme constantes da planilha..

ESTRUTURAS METÁLICAS

• Será fornecida e assentada cobertura metálica para veículos oficiais, com capota de policabornato

maciço (mais resistente), conforme definição arquitetônica;

• Serão montados andaimes fachadeiros ao redor dos prédios principais e da guarita, conforme

definição arquitetônica.

• REVESTIMENTO DE TETOS, PAREDES E PISOS:

• Serão fornecidos e assentados rodapés internos (marmorite) e externos (granito) em extensões da

guarita, conforme definição em projeto arquitetônico;

• Serão fornecidos e assentados pisos em marmorite (em duas cores) e cerâmicos (30x30cm) nos

recintos internos da guarita em epígrafe conforme projeto arquitetônico;

• Serão fornecidos e assentados pisos em marmorite (em duas cores, conforme projeto

arquitetônico) para rampa de acesso ao prédio principal (e ao Núcleo de Práticas Jurídicas).

• Será fornecido e assentado piso cimentado por sobre base de concreto magro ao redor da guarita

e em áreas de calçadas próximas à entrada do campus, conforme definição em projeto

arquitetônico;

• Será fornecido e assentado piso de pedra portuguesa na área do acesso principal do campus,

contígua à calçada externa existente no mesmo material, conforme definição em projeto

arquitetônico;

• Serão assentados (relocados) pisos pré-moldado de concreto sextavado no pátio do campus,

próximo à guarita, conforme definição em projeto arquitetônico;

• Será fornecido e assentado revestimento de chapisco e emboço Marca QUARTZOLITE (para

exterior) ou equivalente, em todas as áreas que se apresentarem em paredes externas da guarita,

conforme definição em projeto arquitetônico;

• Será fornecido e assentado revestimento de chapisco e emboço Marca QUARTZOLITE (para

interior) ou equivalente, em todas as áreas que se apresentarem em paredes internas da guarita e

rachaduras existentes no prédio principal, conforme definição em projeto arquitetônico;

• Serão fornecidos e assentados protetores de concreto (chapins) por sobre as muretas superiores

do telhado da guarita, afim de que se possam proteger as citadas muretas de infiltrações

indesejadas, conforme definição em projeto arquitetônico;

• Será fornecido e assentado revestimento de chapisco e emboço Marca QUARTZOLITE (para

exterior) ou equivalente, em todas as áreas que se apresentarem em paredes externas da guarita,

conforme definição em projeto arquitetônico;

• Será fornecido e assentado revestimento de chapisco e emboço Marca QUARTZOLITE (para

interior) ou equivalente, em todas as áreas que se apresentarem em paredes internas da guarita e

rachaduras existentes no prédio principal, conforme definição em projeto arquitetônico;

(8)

• Será fornecida e assentada cobertura com telhas em fibrocimento 6mm (com madeiramento

incluso), por sobre laje de cobertura da guarita, conforme definição em projeto arquitetônico.

PINTURA:

• Será executada pintura sobre ferro, nas grades/portas novas a serem assentadas ao redor do

Campus, com tinta esmalte acetinada marca CORAL ou equivalente, incluindo lixamento, limpeza,

demão de tinta anti-óxido e duas demãos de acabamento, conforme cor definida em projeto

arquitetônico;

• Serão raspadas, emassadas, lixadas, limpas e pintadas com tinta acrílica acetinada SHERWIN

WILLIAMS METALATEX ou equivalente, todas as paredes internas e externas da guarita e dos

prédios principais, incluindo uma demão de selador (SHERWIN WILLIAMS ou equivalente) e duas

demãos de acabamento, conforme cor definida em projeto arquitetônico;

• Será fornecida e aplicada pintura em verniz cristal (Marca CORAL ou equivalente), incluindo

lixamento, limpeza, e duas demãos de acabamento em todas as esquadrias internas de madeira

da guarita em questão, conforme definição em projeto arquitetônico.

SERVIÇOS COMPLEMENTARES:

• Será removido todo o entulho da área da obra e calçadas externas, e transportado para

confinamento de lixo, e cuidadosamente limpos e varridos, todos os acessos, de modo a se evitar

acidentes, conforme definição em projeto arquitetônico;

• Todas as manchas e salpicos de tinta serão cuidadosamente removidos, principalmente nos vidros

e ferragens de esquadrias, bem como em metais e louças sanitárias, conforme definição em

projeto arquitetônico;

• Será vedado o uso de ácido para remoção de manchas, o que deverá ser feito por outros meios,

que não venham à atacar os materiais; melhor ainda será que as manchas sejam evitadas, ou

removidas enquanto os materiais que as provoquem ainda estejam úmidos, conforme definição em

projeto arquitetônico;

• Serão limpos e livres de qualquer tipo de respingo de tinta (interna e externamente), todos os

vidros, conforme definição em projeto arquitetônico;

• Será transportado para áreas afins todo e qualquer sobra de entulho em caminhões com

capacidade de até 6m³, conforme definição em projeto arquitetônico.

CONSIDERAÇÕES FINAIS:

• Toda a obra de reforma acima descrita deverá ser executada dentro das normas de segurança e

higiene do trabalho; os trabalhadores deverão usar os equipamentos de proteção individual (E.P.I.)

e coletivo, adequados aos trabalhos que estiverem sendo executados;

• Deverá haver obediência ao cronograma físico financeiro da obra;

• A última fatura somente será liberada se:

- estiver de acordo com o cronograma da obra;

- não for abandonado resíduos de obra: entulhos, lixos, restos de materiais, etc.

- não for constatado janelas, basculantes, divisórias, guichê e ou portas, com vidros sujos,

quebrados, arranhados, lascados ou trincados;

• Este documento de sete páginas, juntamente com as planilhas de preços e custos, cronograma

físico financeiro e o projeto, composto de uma prancha, formam uma unidade, onde um contempla

o outro.

Seropédica, 27 de setembro de 2017.

CLÁUDIO ARAÚJO ENGENHEIRO CIVIL CREA RJ: 851042008 SIAPE: 1755480

(9)

(10)

Página 1 de 3

1. DISPOSIÇÕES GERAIS

1.1. As empresas licitantes deverão apresentar documentos relativos à qualificação técnica, sendo eles:

a)

Registro no CREA-RJ (Conselho Regional de Engenharia e Agronomia) nos ramos de atividade de

Engenharia Civil e Elétrica, registro no CAU-RJ (Conselho Regional de Arquitetura e Urbanismo).

b)

Atestado de Visita Técnica;

c)

Capacitação Técnica Profissional: atestado fornecido por pessoa jurídica de direito público ou

privado, acompanhado de Certidão de Acervo Técnico expedida pelo C.R.E.A, demonstrando

execução de obra ou serviço de características semelhantes ao objeto de licitação, sendo as parcelas

de maior relevância técnica e de valor significativo: Instalações elétricas de baixa/média tensão,

subestações, instalações de transformadores em subestações.

1.2 As empresas apresentarão, nos documentos de proposta técnica, a planilha orçamentária com

preços unitários e totais, cronograma físico-financeiro, e composição do BDI a partir de planilha anexa.

1.3 A visita ao local das obras ou serviços é facultativa, devendo a licitante comparecer com profissional

habilitado para sua realização, tomando ciência das dificuldades e características da área e local dos

serviços. Após a visita a licitante receberá da COPEA o Atestado de Visita Técnica. Caso a empresa opte

por não fazer a visita, deverá emitir documentação específica contida no Edital, Anexos II e III, referentes

à dispensa da visita.

1.4 As planilhas orçamentárias apresentadas pelas empresas licitantes durante julgamento das propostas

deverão estar de acordo com a planilha do Edital. Não serão consideradas aquelas que apresentarem

serviços incompletos ou quantidades diferentes da do Edital.

1.5 É obrigatório o recolhimento por parte da contratada da Anotação de Responsabilidade Técnica

(ART) no início das obras ou serviços.

1.6 Os preços unitários constantes da planilha orçamentária do Edital foram baseados nos critérios

adotados pelo SINAPI.

1.7 Serão rigorosamente obedecidas as normas técnicas, métodos e especificações aprovados ou

também obedecidas as instruções dos fabricantes bem como as especificações particulares estabelecidas

neste caderno.

1.8 As obras ou serviços serão executados em conformidade com os elementos técnicos que compõem o

projeto, com adoção da melhor técnica, e com a utilização de materiais e equipamentos de “primeira

qualidade”. Entende-se por “primeira qualidade” a graduação superior quando existirem diferentes

graduações de um mesmo produto ou material.

(11)

Página 2 de 3

1.9 Os produtos e materiais especificados só poderão ser substituídos por outros rigorosamente similares

e com as mesmas características técnicas, após aprovação da fiscalização.

1.10 A Contratada deverá utilizar-se de recursos que visem à diminuição do impacto ambiental, de

acordo com o disposto na Resolução CONAMA nº 307 de 05/07/2002 (resíduos de construção) e suas

atualizações e na Instrução Normativa nº 1, IN SLTI/MPOG nº 0001/2010, atendendo aos critérios de

sustentabilidade ambiental, considerando os processos de extração ou fabricação, utilização e descarte

dos produtos e matérias-primas. As demais Instruções Normativas também deverão ser observadas pela

contratada.

1.11 Caberá à contratada a elaboração dos projetos específicos ou complementares, bem como a

confirmação das medidas no local das obras ou serviços.

1.12 Correrão por conta da contratada todas as despesas com a administração do canteiro de obras, a

manutenção das instalações provisórias, a vigilância e a limpeza do canteiro.

1.13 É obrigação da contratada cumprir fielmente sua proposta, de modo que as obras ou serviços se

realizem com esmero e perfeição, executando-os sob sua inteira e exclusiva responsabilidade.

1.14 O início da obra ou serviço está condicionado à entrega da Ordem de Serviço pela COPEA.

1.15 A contratada deverá prestar todos os esclarecimentos e providenciar a imediata correção das

deficiências apontadas pela fiscalização da UFRRJ relativas à execução das obras ou serviços.

1.16 É de obrigação da contratada o cumprimento das Normas Regulamentadoras - NR, relativas à

segurança e medicina do trabalho.

1.17 Os empregados em serviço nas dependências da UFRRJ terão vínculo empregatício exclusivamente

com a empresa contratada, sendo esta a única responsável pela segurança do trabalhador, pagamento de

seus salários e recolhimento de todos os encargos sociais, obrigações e tributos pertinentes, bem como

pelas consequências de qualquer acidente de que possam vir a serem vítimas.

1.18 A contratada deverá manter na administração do canteiro de obras as cópias das carteiras de

trabalho e identidade dos seus funcionários e terceirizados, quando for permitido pela fiscalização este

tipo de prestação de serviços.

1.19 As obras ou serviços serão executados de segunda a sexta-feira, das 7h30min às 17h00min.

1.20 Solicitação de atividades em dias e horários diferentes dos citados anteriormente deverá ser

apresentada formalmente à COPEA. A solicitação poderá ser deferida ou não. Os serviços que

dependerem do desligamento da subestação deverão ser comunicados e agendados com a fiscalização

por escrito, com antecedência de 3 (três) dias úteis.

(12)

Página 3 de 3

1.21 As quantidades na planilha orçamentária podem variar para mais ou menos. Os pagamentos serão

efetuados em favor da contratada mediante o atesto da nota fiscal e da planilha de medição por parte de

2 membros da Comissão de Fiscalização, sendo obrigatoriamente um deles o representante da COPEA na

Comissão. Quando da inexistência de Comissão de Fiscalização, o atesto será feito por representante da

Administração ou dos Institutos e por profissional da COPEA. O pagamento das medições será efetuado

de acordo com o levantamento dos serviços realmente executados.

1.22 Quando aprovados os serviços a serem medidos, deverá ser entregue, junto com a nota fiscal, a

planilha referente aos serviços que compõem a nota, relatório fotográfico com o resumo das atividades

relacionadas, cópia do diário de obras relativo ao período da medição, cronograma atualizado dos

serviços restantes para o prazo definido em contrato, documentação referente aos encargos sociais

recolhidos no período.

1.23 A aceitação dos serviços será após a vistoria de cada etapa, em conformidade com o memorial

descritivo e projetos. A contratada deverá comunicar a fiscalização o término dos serviços e participar da

vistoria das obras e instalações. Na hipótese de verificação de pendências, será e realizado um relatório

de pendências que deverá ser corrigida de imediato. Depois de sanada as irregularidades deverá a

contratada solicitar nova vistoria, que permitirá a emissão do Termo de Recebimento Provisório.

1.24 A medição final não poderá ser inferior a 10% do valor contratual, só devendo ser liberada após a

conclusão das obras ou serviços.

1.25 O prazo máximo para execução será de 270 dias a contar da data do recebimento da Ordem de

Serviço pela contratada.

(13)

CÓDIGO

ITEM

UNID.

QUANT.

PREÇO

UNIT. (R$)

PREÇO

PARCIAL (R$)

1

SE 24.25.0350 (A) 1.1 M² 16,00 85,27 1.364,32 0,12%

2

2.1 _35.480,43 74209/001 2.1.1 M² 3,00 473,68 1.421,04 AD 20.15.0050 (/) 2.1.2 UN.MES 9,00 511,88 4.606,92 2.1.3

SERVIÇOS PRELIMINARES / TÉCNICOS

ESPECIFICAÇÃO DOS SERVIÇOS

PROJETOS

PROJETO ESTRUTURAL PARA PRÉDIOS ESCOLARES E ADMINISTRATIVOS DE ATÉ 500M² APRESENTADO EM DISQUETE, SENDO O ARQUIVO COMPATÍVEL COM O AUTOCAD DA AUTODESK, E UMA CÓPIA EM PAPEL VEGETAL NOS PADRÕES DA CONTRATANTE, CONSTANDO DE PLANTAS DE FORMA, ARMAÇÃO E DETALHES, DE ACORDO COM A ABNT.

TOTAL DO ITEM 1 - R$ 1.364,32

PLACA DE OBRA EM CHAPA DE ACO GALVANIZADO

CONTAINER ESCRITÓRIO, MODELO PADRÃO, MEDINDO (6X2,4X2,55)M, EM ESTRUTURA DE CONTAINER ESCRITÓRIO, VESTIÁRIO OU DEPÓSITO, MODELO PADRÃO, MEDINDO

(6X2,4X2,55)M, EM ESTRUTURA DE AÇO, COMPOSTO POR PISO DE MADEIRA CORRIDA,

INSTALAÇÕES PROVISÓRIAS AD 20.15.0100 (/) UN.MES 9,00 383,91 3.455,19 AD 20.15.0150 (/) 2.1.4 UN.MES 9,00 499,08 4.491,72 EQ 04.05.0415 (C) 2.1.5 H 32,00 173,18 5.541,76

(6X2,4X2,55)M, EM ESTRUTURA DE AÇO, COMPOSTO POR PISO DE MADEIRA CORRIDA, PAREDES FORRADAS COM COMPENSADO NAVAL, TETO COM ISOLAMENTO TÉRMICO, COM 1 PORTA DE (0,80X2,10)M, 2 BASCULANTES DE (1,20X1,20)M,, ENTRADA PARA AR

CONDICIONADO COM SUPORTE E TOMADA 3P, 2 PONTOS DE ILUMINAÇÃO, 2 TOMADAS ELÉTRICAS, DISTRIBUIÇÃO INTERNA DAS INSTALAÇÕES ELÉTRICAS E HIDRÁULICAS ATÉ O PONTO ENTRADA/SAÍDA DA UNIDADE E PESO APROXIMADO DE 2T, EXCLUSIVE CARGA, DESCARGA E TRANSPORTE IDA E VOLTA AO CANTEIRO. ALUGUEL MENSAL.

CONTAINER WC, MODELO PADRÃO, MEDINDO (6X2,4X2,55)M, EM ESTRUTURA DE AÇO, COMPOSTO POR PISO DE COMPENSADO NAVAL, REVESTIDO COM PLURIGOMA, PAREDES AO NATURAL, TETO COM ISOLAMENTO TÉRMICO, COM 1 PORTA DE (0,80X2,10)M, 2 BASCULANTES DE (1,20X1,20)M, COM 5 CHUVEIROS, 3 VASOS SANITÁRIOS, MICTÓRIO E 3 LAVATÓRIOS, 2 PONTOS DE ILUMINAÇÃO, DISTRIBUIÇÃO INTERNA DAS INSTALAÇÕES ELÉTRICAS E HIDRÁULICAS ATÉ O PONTO ENTRADA/SAÍDA DA UNIDADE E PESO APROXIMADO DE 2,3T, EXCLUSIVE CARGA, DESCARGA E TRANSPORTE IDA E VOLTA AO CANTEIRO. ALUGUEL MENSAL.

CAMINHÃO COM CARROCERIA FIXA, CAPACIDADE DE 7,5T, EQUIPADO COM GUINDASTE HIDRÁULICO COM CAPACIDADE DE 3,5T, COM MOTORISTA OPERADOR E UM AJUDANTE, MATERIAL DE OPERAÇÃO E MATERIAL DE MANUTENÇÃO, COM AS SEGUINTES

ESPECIFICAÇÕES MÍNIMAS: MOTOR DIESEL DE 162CV, GUINDASTE HIDRÁULICO PROVIDO DE LANÇA DE ATÉ 5,90M DE EXTENSÃO E MALHAL. CUSTO HORÁRIO PRODUTIVO.

(14)

AD 20.05.0450 (/) 2.1.6 M² 200,00 36,54 7.308,00 85424 2.1.7 _M² _100,00 _30,87 _3.087,00 89714 2.1.8 _M _30,00 _56,90 _1.707,00 89509 2.1.9 _M _50,00 _23,84 _1.192,00 89518 2.1.10 _UND. _20,00 _11,88 _237,60 94648 2.1.11 M 50,00 10,68 534,00 93358 2.1.12

TAPUME DE VEDAÇÃO OU PROTEÇÃO, EXECUTADO COM TELHAS TRAPEZOIDAIS DE AÇO GALVANIZADO (ESP. DE 0,50MM), INCLUSIVE DUAS DEMÃOS DE PINTURA ESMALTE SINTÉTICO, NA FACE EXTERNA, CONSIDERANDO A UTILIZAÇÃO DAS TELHAS 4 VEZES E DA MOLDURA EM PERNA DE 3"X3", DUAS VEZES.

ISOLAMENTO DE OBRA COM TELA PLASTICA COM MALHA DE 5MM E ESTRUTURA DE MADEIRA PONTALETEADA

TUBO PVC, SERIE NORMAL, ESGOTO PREDIAL, DN 100 MM, FORNECIDO E INSTALADO EM RAMAL DE DESCARGA OU RAMAL DE ESGOTO SANITÁRIO. AF_12/2014

TUBO PVC, SÉRIE R, ÁGUA PLUVIAL, DN 50 MM, FORNECIDO E INSTALADO EM RAMAL DE ENCAMINHAMENTO. AF_12/2014

JOELHO 90 GRAUS, PVC, SERIE R, ÁGUA PLUVIAL, DN 50 MM, JUNTA ELÁSTICA, FORNECIDO E INSTALADO EM RAMAL DE ENCAMINHAMENTO. AF_12/2014

TUBO, PVC, SOLDÁVEL, DN 25 MM, INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO AF_06/2016

ESCAVAÇÃO MANUAL DE VALA COM PROFUNDIDADE MENOR OU IGUAL A 1,30 M. AF_03/2016

93358 2.1.12 _M³ _20,00 _94,91 _1.898,20 2.2 _24.160,27 97645 2.2.1 M² 60,00 29,38 1.762,80 97622 2.2.2 _M³ _0,80 _62,56 _50,05 00021/ORSE 2.2.3 M 42,00 8,74 367,08 COMPOSIÇÃO I 2.2.4 M² 30,00 27,01 810,30 97626 2.2.5 _M³ _1,00 _648,64 _648,64 07725/ORSE 2.2.6 M² 3300,00 6,18 20.394,00 97631 2.2.7 _M² _35,00 _3,64 _127,40 5,44%

3

74141/003 3.1 M² 115,00 134,75 15.496,25 74022/030 3.2 UNID. 2,00 215,65 431,30 74022/058 3.3 UNID. 2,00 84,65 169,30 DEMOLIÇÕES E RETIRADAS 59.640,70

ESTRUTURA

LAJE PRE-MOLD BETA 16 P/3,5KN/M2 VAO 5,2M INCL VIGOTAS TIJOLOS ARMADURA NEGATIVA CAPEAMENTO 3CM CONCRETO 15MPA ESCORAMENTO MATERIAL E MAO DE OBRA.

ENSAIO DE RESISTENCIA A COMPRESSAO SIMPLES - CONCRETO ENSAIO DE ABATIMENTO DO TRONCO DE CONE

ESCAVAÇÃO MANUAL DE VALA COM PROFUNDIDADE MENOR OU IGUAL A 1,30 M. AF_03/2016

REMOÇÃO DE JANELAS, DE FORMA MANUAL, SEM REAPROVEITAMENTO. AF_12/2017 DEMOLIÇÃO DE ALVENARIA DE BLOCO FURADO, DE FORMA MANUAL, SEM

REAPROVEITAMENTO. AF_12/2017

DEMOLIÇÃO DE MEIO-FIO GRANÍTICO OU PRE-MOLDADO DEMOLICAO DE PISO DE ALTA RESISTENCIA

DEMOLIÇÃO DE PILARES E VIGAS EM CONCRETO ARMADO, DE FORMA MANUAL, SEM REAPROVEITAMENTO. AF_12/2017

REMOÇÃO DE PINTURA LÁTEX (RASPAGEM E/OU LIXAMENTO E/OU ESCOVAÇÃO)

DEMOLIÇÃO DE ARGAMASSAS, DE FORMA MANUAL, SEM REAPROVEITAMENTO. AF_12/2017

(15)

94974 3.4 _M³ _13,00 _464,05 _6.032,65 94103 3.5 M³ 7,00 281,16 1.968,12 94971 3.6 _M³ _20,00 _367,77 _7.355,40 74157/004 3.7 M³ 20,00 158,19 3.163,80 94970 3.8 _M³ _32,00 _351,44 _11.246,08 92873 3.9 _M³ _32,00 _245,45 _7.854,40 92775 3.10 Kg 2.300,00 16,31 37.513,00 3.11

ARMAÇÃO DE PILAR OU VIGA DE UMA ESTRUTURA CONVENCIONAL DE CONCRETO ARMADO EM UMA EDIFICAÇÃO TÉRREA OU SOBRADO UTILIZANDO AÇO CA-60 DE 5,0 MM -

MONTAGEM. AF_12/2015

CORTE E DOBRA DE AÇO CA-60, DIÂMETRO DE 5,0 MM, UTILIZADO EM ESTRIBO CONTÍNUO CONCRETO MAGRO PARA LASTRO, TRAÇO 1:4,5:4,5 (CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MANUAL. AF_07/2016

LASTRO DE VALA COM PREPARO DE FUNDO, LARGURA MENOR QUE 1,5 M, COM CAMADA DE BRITA, LANÇAMENTO MANUAL, EM LOCAL COM NÍVEL BAIXO DE INTERFERÊNCIA. AF_06/2016 CONCRETO FCK = 25MPA, TRAÇO 1:2,3:2,7 (CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MECÂNICO COM BETONEIRA 600 L. AF_07/2016

LANCAMENTO/APLICACAO MANUAL DE CONCRETO EM FUNDACOES

CONCRETO FCK = 20MPA, TRAÇO 1:2,7:3 (CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MECÂNICO COM BETONEIRA 600 L. AF_07/2016

LANÇAMENTO COM USO DE BALDES, ADENSAMENTO E ACABAMENTO DE CONCRETO EM ESTRUTURAS. AF_12/2015 95445 3.11 _Kg _2.300,00 _6,01 _13.823,00 92794 3.12 _Kg _1.060,00 _6,19 _6.561,40 92778 3.13 Kg 1.060,00 9,89 10.483,40 92793 3.14 _Kg _180,00 _7,52 _1.353,60 92777 3.15 Kg 180,00 12,36 2.224,80 92792 3.16 _Kg _220,00 _7,21 _1.586,20 92776 3.17 Kg 220,00 13,59 2.989,80 96541 3.18 _M² _200,00 _189,52 _37.904,00

96536 3.19 FABRICAÇÃO, MONTAGEM E DESMONTAGEM DE FÔRMA PARA VIGA BALDRAME, EM _M² _100,00 _68,02 _6.802,00

MADEIRA SERRADA, E=25 MM,4 UTILIZAÇÕES. AF_06/2017

CORTE E DOBRA DE AÇO CA-60, DIÂMETRO DE 5,0 MM, UTILIZADO EM ESTRIBO CONTÍNUO HELICOIDAL. AF_10/2016

CORTE E DOBRA DE AÇO CA-50, DIÂMETRO DE 10,0 MM, UTILIZADO EM ESTRUTURAS DIVERSAS, EXCETO LAJES. AF_12/2015

ARMAÇÃO DE PILAR OU VIGA DE UMA ESTRUTURA CONVENCIONAL DE CONCRETO ARMADO EM UMA EDIFICAÇÃO TÉRREA OU SOBRADO UTILIZANDO AÇO CA-50 DE 6,3 MM- MONTAGEM. AF_12/2015

FABRICAÇÃO, MONTAGEM E DESMONTAGEM DE FÔRMA PARA SAPATA, EM CHAPA DE

(16)

92455 3.20 M² 70,00 135,48 9.483,60 92418 3.21 M² 41,00 88,86 3.643,26 92795 _Kg _660,00 _5,72 _3.775,20 96547 3.22 _Kg _660,00 _8,66 _5.715,60 18,03%

4

89292 4.1 M² 300,00 65,68 19.704,00

MONTAGEM E DESMONTAGEM DE FÔRMA DE VIGA, ESCORAMENTO COM GARFO DE MADEIRA, PÉ-DIREITO SIMPLES, EM CHAPA DE MADEIRA RESINADA, 4 UTILIZAÇÕES. AF_12/2015

MONTAGEM E DESMONTAGEM DE FÔRMA DE PILARES RETANGULARES E ESTRUTURAS SIMILARES COM ÁREA MÉDIA DAS SEÇÕES MENOR OU IGUAL A 0,25 M², PÉ-DIREITO

SIMPLES, EM CHAPA DE MADEIRA COMPENSADA RESINADA,4 UTILIZAÇÕES. AF_12/2015

ARMAÇÃO DE BLOCO, VIGA BALDRAME OU SAPATA UTILIZANDO AÇO CA-50 DE 12,5 MM - MONTAGEM. AF_06/2017

TOTAL DO ITEM 3 - R$ 197.576,16

ALVENARIA/VEDAÇÃO/DIVISÓRIA

ALVENARIA ESTRUTURAL DE BLOCOS CERÂMICOS 14X19X29, (ESPESSURA DE 14 CM), PARA PAREDES COM ÁREA LÍQUIDA MAIOR OU IGUAL A 6M², SEM VÃOS, UTILIZANDO PALHETA E

ARGAMASSA DE ASSENTAMENTO COM PREPARO EM BETONEIRA. AF_12/2014 M² 300,00 65,68 19.704,00

93182 4.2 M 17,00 30,12 512,04 93184 4.3 M 7,00 23,78 166,46 79627 4.4 _M² _1,00 _828,90 _828,90 1,94%

5

72144 5.1 _UNID. _2,00 _122,63 _245,26 74238/002 5.2 _M² _17,00 _1.027,66 _17.470,22 91014 5.3 UNID. 3,00 703,84 2.111,52 91015 5.4 UNID. 5,00 831,56 4.157,80 91016 5.5 UNID. 3,00 841,03 2.523,09

KIT DE PORTA DE MADEIRA PARA VERNIZ, SEMI-OCA (LEVE OU MÉDIA), PADRÃO MÉDIO, 80X210CM, ESPESSURA DE 3,5CM, ITENS INCLUSOS: DOBRADIÇAS, MONTAGEM E

INSTALAÇÃO DO BATENTE, SEM FECHADURA - FORNECIMENTO E INSTALAÇÃO AF_08/2015 KIT DE PORTA DE MADEIRA PARA VERNIZ, SEMI-OCA (LEVE OU MÉDIA), PADRÃO MÉDIO, 90X210CM, ESPESSURA DE 3,5CM, ITENS INCLUSOS: DOBRADIÇAS, MONTAGEM E

INSTALAÇÃO DO BATENTE, SEM FECHADURA - FORNECIMENTO E INSTALAÇÃO AF_08/2015 VERGA PRÉ-MOLDADA PARA JANELAS COM ATÉ 1,5 M DE VÃO. AF_03/2016

VERGA PRÉ-MOLDADA PARA PORTAS COM ATÉ 1,5 M DE VÃO. AF_03/2016

DIVISORIA EM GRANITO BRANCO POLIDO, ESP = 3CM, ASSENTADO COM ARGAMASSA TRACO 1:4, ARREMATE EM CIMENTO BRANCO, EXCLUSIVE FERRAGENS

TOTAL DO ITEM 4 - R$ 21.211,40

ESQUADRIAS

RECOLOCACAO DE FOLHAS DE PORTA DE PASSAGEM OU JANELA, CONSIDERANDO REAPROVEITAMENTO DO MATERIAL

PORTAO EM TELA ARAME GALVANIZADO N.12 MALHA 2" E MOLDURA EM TUBOS DE ACO COM DUAS FOLHAS DE ABRIR, INCLUSO FERRAGENS

KIT DE PORTA DE MADEIRA PARA VERNIZ, SEMI-OCA (LEVE OU MÉDIA), PADRÃO MÉDIO, 70X210CM, ESPESSURA DE 3,5CM, ITENS INCLUSOS: DOBRADIÇAS, MONTAGEM E

INSTALAÇÃO DO BATENTE, SEM FECHADURA - FORNECIMENTO E INSTALAÇÃO AF_08/2015 ARGAMASSA DE ASSENTAMENTO COM PREPARO EM BETONEIRA. AF_12/2014

(17)

91338 5.6 _M² _6,10 _1.120,79 _6.836,82 94575 5.7 _M² _10,00 _617,12 _6.171,20 90830 5.8 _UNID. _3,00 _140,38 _421,14 91306 5.9 _UNID. _2,00 _119,29 _238,58 90831 5.10 _UNID. _3,00 _109,91 _329,73 72120 5.11 _M² _6,00 _432,52 _2.595,12 72117 5.12 M² 50,00 122,48 6.124,00 PESQUISA 5.13 _UNID. _3,00 _936,25 _2.808,75 4,75%

VIDRO TEMPERADO INCOLOR, ESPESSURA 8MM, FORNECIMENTO E INSTALACAO, INCLUSIVE MASSA PARA VEDACAO

TOTAL DO ITEM 5 - R$ 52.033,23

PORTA DE ALUMÍNIO DE ABRIR COM LAMBRI, COM GUARNIÇÃO, FIXAÇÃO COM PARAFUSOS - FORNECIMENTO E INSTALAÇÃO. AF_08/2015

JANELA DE ALUMÍNIO MAXIM-AR, FIXAÇÃO COM PARAFUSO, VEDAÇÃO COM ESPUMA EXPANSIVA PU, COM VIDROS, PADRONIZADA. AF_07/2016

FECHADURA DE EMBUTIR COM CILINDRO, EXTERNA, COMPLETA, ACABAMENTO PADRÃO MÉDIO, INCLUSO EXECUÇÃO DE FURO - FORNECIMENTO E INSTALAÇÃO. AF_08/2015 FECHADURA DE EMBUTIR PARA PORTAS INTERNAS, COMPLETA, ACABAMENTO PADRÃO MÉDIO, COM EXECUÇÃO DE FURO - FORNECIMENTO E INSTALAÇÃO. AF_08/2015

FECHADURA DE EMBUTIR PARA PORTA DE BANHEIRO, COMPLETA, ACABAMENTO PADRÃO MÉDIO, INCLUSO EXECUÇÃO DE FURO - FORNECIMENTO E INSTALAÇÃO. AF_08/2015 VIDRO TEMPERADO INCOLOR, ESPESSURA 10MM, FORNECIMENTO E INSTALACAO, INCLUSIVE MASSA PARA VEDACAO

VIDRO LISO COMUM TRANSPARENTE, ESPESSURA 4MM

4,75%

6

HIDRÁULICAS PESQUISA 6.1 UNID. 2,00 1.180,45 2.360,90 94648 6.2 M 110,00 10,68 1.174,80 89353 6.3 _UNID. _10,00 _33,32 _333,20 94673 6.4 UND. 25,00 10,85 271,25 94688 6.5 UND. 15,00 11,46 171,90 94703 UND. 10,00 22,38 223,80

ADAPTADOR COM FLANGE E ANEL DE VEDAÇÃO, PVC, SOLDÁVEL, DN 25 MM X 3/4 , INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

TOTAL DO ITEM 5 - R$ 52.033,23

INSTALAÇÕES HIDRÁULICAS E SANITÁRIAS

CAIXA D´ÁGUA EM POLIETILENO, 2000 LITROS, COM ACESSÓRIOS

TUBO, PVC, SOLDÁVEL, DN 25 MM, INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E

INSTALAÇÃO. AF_06/2016

REGISTRO DE GAVETA BRUTO, LATÃO, ROSCÁVEL, 3/4", FORNECIDO E INSTALADO EM RAMAL DE ÁGUA. AF_12/2014

CURVA 90 GRAUS, PVC, SOLDÁVEL, DN 25 MM, INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

TÊ, PVC, SOLDÁVEL, DN 25 MM INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO

(18)

94651 6.7 M 20,00 23,73 474,60 94678 6.8 UND. 20,00 16,41 328,20 89550 6.9 _UND. _10,00 _36,17 _361,70 94694 6.10 UND. 5,00 24,28 121,40 94706 6.11 UND. 5,00 47,87 239,35 94497 6.12

TUBO, PVC, SOLDÁVEL, DN 50 MM, INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO EINSTALAÇÃO. AF_06/2016

JOELHO 90 GRAUS, PVC, SOLDÁVEL, DN 50 MM INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

TÊ DE INSPEÇÃO, PVC, SERIE R, ÁGUA PLUVIAL, DN 75 MM, JUNTA ELÁSTICA, FORNECIDO E INSTALADO EM RAMAL DE ENCAMINHAMENTO. AF_12/2014

TÊ, PVC, SOLDÁVEL, DN 50 MM INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

ADAPTADOR COM FLANGE E ANEL DE VEDAÇÃO, PVC, SOLDÁVEL, DN 50 MM X 1 1/2 , INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

REGISTRO DE GAVETA BRUTO, LATÃO, ROSCÁVEL, 1 1/2, INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO

94497 UNID. 5,00 103,55 517,75 95635 6.13 _UNID. _1,00 _141,53 _141,53 95675 6.14 UNID. 1,00 262,19 262,19 89495 6.15 _UNID. _5,00 _11,63 _58,15 89495 6.16 _UND _9,00 _11,63 _104,67 89711 6.17 _M _170,00 _20,84 _3.542,80 94673 6.18 UNID. 20,00 10,85 217,00 94692 6.19 UNID. 10,00 23,25 232,50 89714 6.20 _M _70,00 _56,90 _3.983,00 89554 6.21 _UNID. _5,00 _20,05 _100,25

LUVA SIMPLES, PVC, SERIE R, ÁGUA PLUVIAL, DN 100 MM, JUNTA ELÁSTICA, FORNECIDO E INSTALADO EM RAMAL DE ENCAMINHAMENTO. AF_12/2014

CURVA 90 GRAUS, PVC, SOLDÁVEL, DN 25 MM, INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

TÊ, PVC, SOLDÁVEL, DN 40 MM INSTALADO EM RESERVAÇÃO DE ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

ÁGUA DE EDIFICAÇÃO QUE POSSUA RESERVATÓRIO DE FIBRA/FIBROCIMENTO FORNECIMENTO E INSTALAÇÃO. AF_06/2016

KIT CAVALETE PARA MEDIÇÃO DE ÁGUA - ENTRADA PRINCIPAL, EM PVC SOLDÁVEL DN 25 (¾ ) FORNECIMENTO E INSTALAÇÃO (EXCLUSIVE HIDRÔMETRO). AF_11/ 2016

HIDRÔMETRO DN 25 (¾ ), 5,0 M³/H FORNECIMENTO E INSTALAÇÃO. AF_11/2016

RALO SIFONADO, PVC, DN 100 X 40 MM, SEMIESFÉRICO JUNTA SOLDÁVEL, FORNECIDO E INSTALADO EM RAMAIS DE ENCAMINHAMENTO DE ÁGUA PLUVIAL. AF_12/2014

RALO SIFONADO, PVC, DN 100 X 40 MM, JUNTA SOLDÁVEL, FORNECIDO E INSTALADO EM RAMAIS DE ENCAMINHAMENTO DE ÁGUA PLUVIAL. AF_12/2014

(19)

89571 6.22 _UNID. _5,00 _58,85 _294,25 74166/001 6.23 _UNID. _10,00 _270,33 _2.703,30 98103 6.24 _UNID. _1,00 _174,55 _174,55 94963 6.25 _M³ _4,00 _336,75 _1.347,00 94799 6.26 _UNID. _2,00 _126,75 _253,50 88547 6.27 UNID. 2,00 99,26 198,52 86888 6.28 _UNID. _3,00 _493,77 _1.481,31 9535 6.29 UNID. 3,00 89,06 267,18 86904 6.30

TÊ, PVC, SERIE R, ÁGUA PLUVIAL, DN 100 X 100 MM, JUNTA ELÁSTICA, FORNECIDO E INSTALADO EM RAMAL DE ENCAMINHAMENTO. AF_12/2014

CAIXA DE INSPEÇÃO EM CONCRETO PRÉ-MOLDADO DN 60CM COM TAMPA H= 60CM - FORNECIMENTO E INSTALACAO

CAIXA DE GORDURA DUPLA, CIRCULAR, EM CONCRETO PRÉ-MOLDADO, DIÂMETRO INTERNO = 0,6 M, ALTURA INTERNA = 0,6 M. AF_05/2018

CONCRETO FCK = 15MPA, TRAÇO 1:3,4:3,5 (CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MECÂNICO COM BETONEIRA 400 L. AF_07/2016

TORNEIRA DE BÓIA REAL, ROSCÁVEL, 1 1/2", FORNECIDA E INSTALADA EM RESERVAÇÃO DE ÁGUA. AF_06/2016

CHAVE DE BOIA AUTOMÁTICA SUPERIOR 10A/250V - FORNECIMENTO E INSTALACAO VASO SANITÁRIO SIFONADO COM CAIXA ACOPLADA LOUÇA BRANCA - FORNECIMENTO E INSTALAÇÃO. AF_12/2013

CHUVEIRO ELETRICO COMUM CORPO PLASTICO TIPO DUCHA, FORNECIMENTO E INSTALAÇÃO

LAVATÓRIO LOUÇA BRANCA SUSPENSO, 29,5 X 39CM OU EQUIVALENTE, PADRÃO POPULAR -

86904 6.30 _UNID. _3,00 _143,65 _430,95 86915 6.31 _UNID. _3,00 _104,85 _314,55 86872 6.32 _UNID. _1,00 _829,71 _1.659,42 86914 6.33 _UNID. _2,00 _48,69 _48,69 COMPOSIÇÃO II 6.34 UNID. 1,00 1.107,77 1.107,77 COMPOSIÇÃO III 6.35 UNID. 1,00 1.610,47 1.610,47 95544 6.36 UNID. 3,00 49,24 147,72 95547 6.37 _UNID. _5,00 _55,46 _277,30

COMPOSIÇÃO IV 6.38 DISPENSER PARA HIGIÊNICOS EM ROLOS UNID. 5,00 45,39 226,95

95543 6.39 UNID. 3,00 62,96 188,88

LAVATÓRIO LOUÇA BRANCA SUSPENSO, 29,5 X 39CM OU EQUIVALENTE, PADRÃO POPULAR - FORNECIMENTO E INSTALAÇÃO. AF_12/2013

TORNEIRA CROMADA DE MESA, 1/2" OU 3/4", PARA LAVATÓRIO, PADRÃO MÉDIO FORNECIMENTO E INSTALAÇÃO. AF_12/2013

TANQUE DE LOUÇA BRANCA COM COLUNA, 30L OU EQUIVALENTE - FORNECIMENTO E INSTALAÇÃO. AF_12/2013

TORNEIRA CROMADA 1/2" OU 3/4" PARA TANQUE, PADRÃO MÉDIO - FORNECIMENTO E INSTALAÇÃO. AF_12/2013

BANCADA DE GRANITO CINZA POLIDO 160 X 60 CM, COM CUBA DE EMBUTIR DE AÇO INOXIDÁVEL MÉDIA, VÁLVULA AMERICANA EM METAL CROMADO, SIFÃO FLEXÍVEL EM PVC, ENGATE FLEXÍVEL 30 CM, TORNEIRA CROMADA LONGA DE PAREDE, 1/2 OU 3/4, PARA PIA DE COZINHA, PADRÃO POPULAR- FORNEC. E INSTAL. AF_12/2013 BANCADA DE GRANITO CINZA POLIDO 260 X 60 CM, COM CUBA DE EMBUTIR DE AÇO INOXIDÁVEL MÉDIA, VÁLVULA AMERICANA EM METAL CROMADO, SIFÃO FLEXÍVEL EM PVC, ENGATE FLEXÍVEL 30 CM, TORNEIRA CROMADA LONGA DE PAREDE, 1/2 OU 3/4, PARA PIA DE COZINHA, PADRÃO POPULAR- FORNEC. E INSTAL. AF_12/2013

PAPELEIRA DE PAREDE EM METAL CROMADO SEM TAMPA, INCLUSO FIXAÇÃO. AF_10/2016 SABONETEIRA PLASTICA TIPO DISPENSER PARA SABONETE LIQUIDO COM RESERVATORIO 800 A 1500 ML, INCLUSO FIXAÇÃO. AF_10/2016

(20)

COMPOSIÇÃO V 6.40 UNID. 3,00 152,65 457,95 2,59%

7

7.1 _11.048,82 90091 7.1.1 M³ 10,00 6,24 62,40 73798/1 7.1.2 _M _100,00 _32,29 _3.229,00 93382 7.1.3 _M³ _10,00 _36,50 _365,00

7.1.4 CONCRETO MAGRO PARA LASTRO, TRAÇO 1:4,5:4,5 (CIMENTO/ AREIA MÉDIA/ BRITA 1) -

INSTALAÇÕES ELÉTRICAS

INSTALAÇÕES DE LÓGICA E TELEFONIA

28.411,20

DUCHA HIGIENICA DUCHA EM AÇO CROMADA REGISTRO METALICO 1/2 "

GUARITA MOVIMENTO DE TERRA

ESCAVAÇÃO MECANIZADA DE VALA COM PROF. ATÉ 1,5 M(MÉDIA ENTRE MONTANTE E JUSANTE/UMA COMPOSIÇÃO POR TRECHO), COM ESCAVADEIRA HIDRÁULICA (0,8M3/111 HP), LARG. DE 1,5M A 2,5 M, EM SOLO DE 1A CATEGORIA, LOCAIS COM BAIXO NÍVEL DE

INTERFERÊNCIA. AF_01/2015

DUTO ESPIRAL FLEXÍVEL SINGELO PEAD D=50MM(2") REVESTIDO COM PVC COM FIO GUIA DE AÇO GALVANIZADO, LANÇADO DIRETO NO SOLO, INCL CONEXÕES

REATERRO MANUAL DE VALAS COM COMPACTAÇÃO MECANIZADA. AF_04/2016

TOTAL DO ITEM 6 - R$ 94968 7.1.4 M³ 10,00 302,08 3.020,80 90091 7.1.5 M³ 4,00 6,24 24,96 73798/1 7.1.6 M 40,00 32,29 1.291,60 93382 7.1.7 M³ 4,00 36,50 146,00 94968 7.1.8 _M³ _4,00 _302,08 _1.208,32 0,00 90091 7.1.9 M³ 1,00 6,24 6,24 73798/1 7.1.10 _M _10,00 _32,29 _322,90 93382 7.1.11 M³ 1,00 36,50 36,50

CONCRETO MAGRO PARA LASTRO, TRAÇO 1:4,5:4,5 (CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MECÂNICO COM BETONEIRA 600 L. AF_07/2016

GUARITA

REATERRO MANUAL DE VALAS COM COMPACTAÇÃO MECANIZADA. AF_04/2016

INSTALAÇÕES DE LÓGICA E TELEFONIA

(21)

94968 7.1.12 _M³ _1,00 _302,08 _302,08 0,00 91867 7.1.13 M 18,00 9,52 171,36 91875 7.1.14 _UNID. _6,00 _6,82 _40,92 34641 7.1.15 _UNID. _3,00 _58,11 _174,33 72252 7.1.16 M 18,00 23,34 420,12 3380 7.1.17 _UNID. _3,00 _49,84 _149,52 09953/ORSE 7.1.18 UNID. 3,00 25,59 76,77 7.2 _263.593,38

CONCRETO MAGRO PARA LASTRO, TRAÇO 1:4,5:4,5 (CIMENTO/ AREIA MÉDIA/ BRITA 1) - PREPARO MECÂNICO COM BETONEIRA 600 L. AF_07/2016

ATERRAMENTO DA GUARITA

ELETRODUTO RÍGIDO ROSCÁVEL, PVC, DN 25 MM (3/4"), PARA CIRCUITOS TERMINAIS- FORNECIMENTO E INSTALAÇÃO. AF_12/2015

LUVA PARA ELETRODUTO, PVC, ROSCÁVEL, DN 25 MM (3/4"), PARA CIRCUITOS TERMINAIS - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

CAIXA DE INSPEÇÃO EM CONCRETO PARA ATERRAMENTO E PARA- RAIOS DIÂMETRO = 300 MM

CABO DE COBRE NU 25MM2 - FORNECIMENTO E INSTALAÇÃO

HASTE DE ATERRAMENTO EM AÇO COM 3,00 M DE COMPRIMENTO E DN = 5/8", COM CONECTOR

FORNECIMENTO DE CARTUCHO PARA SOLDA EXOTÉRMICA PARA CABO 25MM2

INSTALAÇÕES ELÉTRICAS QUADRO DE DISTRIBUIÇÃO 74131/7 7.2.1 UNID. 1,0 695,09 695,09 74166/1 7.2.2 UNID. 8,0 270,33 2.162,64 00453/ORSE 7.2.3 UNID. 2,0 456,16 912,32 93664 7.2.4 _UNID. _3,0 _79,36 _238,08 93661 7.2.5 _UNID. _4,0 _74,05 _296,20 93660 7.2.6 UNID. 4,0 72,69 290,76 93655 7.2.7 UNID. 7,0 16,08 112,56 93654 7.2.8 UNID. 3,0 14,93 44,79 QUADRO DE DISTRIBUIÇÃO

QUADRO DE DISTRIBUIÇÃO DE ENERGIA DE EMBUTIR, EM CHAPA METÁLICA, PARA 40 DISJUNTORES TERMOMAGNÉTICOS MONOPOLARES, COM BARRAMENTO TRIFÁSICO E NEUTRO, FORNECIMENTO E INSTALAÇÃO

CAIXA DE PASSAGEM

CAIXA DE INSPEÇÃO EM CONCRETO PRÉ-MOLDADO DN 60CM COM TAMPA H= 60CM - FORNECIMENTO E INSTALAÇÃO

DISJUNTOR TERMOMAGNÉTICO TRIPOLAR 100 A, PADRÃO DIN (EUROPEU, LINHA BRANCA), 65KA - FORNECIMENTO E INSTALAÇÃO

DISJUNTOR TERMOMAGNÉTICO BIPOLAR TIPO DIN, CORRENTE NOMINAL DE 32 A - FORNECIMENTO E INSTALAÇÃO. AF_04/2016

DISJUNTOR TERMOMAGNÉTICO MONOPOLAR TIPO DIN, CORRENTE NOMINAL DE 20 A - FORNECIMENTO E INSTALAÇÃO. AF_04/2016

DISJUNTOR TERMOMAGNÉTICO MONOPOLAR TIPO DIN, CORRENTE NOMINAL DE 16 A - FORNECIMENTO E INSTALAÇÃO. AF_04/2016

(22)

08193/ORSE 7.2.9 UNID. 3,0 233,53 700,59 COMPOSIÇÃO 1 7.2.10 UNID. 4,0 74,68 298,72 COMPOSIÇÃO 2 7.2.11 UNID. 2,0 66,81 133,62 COMPOSIÇÃO 17 7.2.12 UNID. 1,0 3.195,82 3.195,82 COMPOSIÇÃO 3 7.2.13 _UNID. _4,0 _77,71 _310,84 93008 7.2.14 M 150,0 15,98 2.397,00 COMPOSIÇÃO 4 7.2.15

DISJUNTOR BIPOLAR DR 32 A - DISPOSITIVO DIFERENCIAL RESIDUAL , TIPO AC, 30MA, SIEMENS OU SIMILAR - FORNECIMENTO E INSTALAÇÃO.

DISJUNTOR BIPOLAR DR 16 A - DISPOSITIVO DIFERENCIAL RESIDUAL, 30MA - FORNECIMENTO E INSTALAÇÃO.

DISJUNTOR BIPOLAR DR 20 A - DISPOSITIVO DIFERENCIAL RESIDUAL, 30MA - FORNECIMENTO E INSTALAÇÃO.

DISJUNTOR TRIPOLAR EM CAIXA MOLDADA DE 1000 A - FORNECIMENTO E INSTALAÇÃO - QGBT 2

DPS

DISPOSITIVO DE PROTEÇÃO CONTRA SURTO DPS 40KA 175V - FORNECIMENTO E INSTALAÇÃO.

ELETRODUTO

ELETRODUTO RÍGIDO ROSCÁVEL, PVC, DN 50 MM (1 1/2") - FORNECIMENTO E INSTALAÇÃO

CONDUÍTE

ELETRODUTO FLEXÍVEL EM AÇO, TIPO CONDUÍTE, DIÂMETRO 1" - FORNECIMENTO E

COMPOSIÇÃO 4 7.2.15 M 30,0 21,20 636,00 COMPOSIÇÃO 5 7.2.16 M 320,0 9,21 2.947,20 91953 7.2.17 _UNID. _9,0 _28,37 _255,33 0,00 91997 7.2.18 _UNID. _3,0 _36,31 _108,93 91996 7.2.19 _UNID. _28,0 _33,91 _949,48 92988 7.2.20 _M _400,0 _40,68 _16.272,00 92984 7.2.21 M 100,0 21,79 2.179,00 91931 7.2.22 _M _100,0 _8,58 _858,00

ELETRODUTO FLEXÍVEL EM AÇO, TIPO CONDUÍTE, DIÂMETRO 1" - FORNECIMENTO E INSTALAÇÃO

ELETRODUTO FLEXÍVEL EM AÇO, TIPO CONDUÍTE, DIÂMETRO 3/4" - FORNECIMENTO E INSTALAÇÃO

INTERRUPTORES

INTERRUPTOR SIMPLES (1 MÓDULO), 10A/250V, INCLUINDO SUPORTE E PLACA - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

TOMADAS

TOMADA MÉDIA DE EMBUTIR (1 MÓDULO), 2P+ T 20A, INCLUINDO SUPORTE E PLACA - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

TOMADA MÉDIA DE EMBUTIR (1 MÓDULO), 2P+ T 10A, INCLUINDO SUPORTE E PLACA - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

CABO DE COBRE FLEXÍVEL ISOLADO, ANTI-CHAMA 0,6/1,0 KV

CABO DE COBRE FLEXÍVEL ISOLADO, 50 MM², ANTI-CHAMA 0,6/1,0 KV, PARA DISTRIBUIÇÃO - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

CABO DE COBRE FLEXÍVEL ISOLADO, 6 MM², ANTI-CHAMA 0,6/1,0 KV, PARA CIRCUITOS TERMINAIS - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

(23)

91929 7.2.23 M 550,0 6,41 3.525,50 91927 7.2.24 M 250,0 4,59 1.147,50 91927 7.2.25 _M _220,0 _4,59 _1.009,80 93000 7.2.26 _M _845,0 _164,99 _139.416,55 COMPOSIÇÃO 20 7.2.27 UNID. 1,0 5.350,00 5.350,00 COMPOSIÇÃO 19 7.2.28 UNID. 1,0 1.080,00 1.080,00 09686/ORSE 7.2.29 _UNID. _1,0 _767,79 _767,79

CABO DE COBRE FLEXÍVEL ISOLADO, 4 MM², ANTI-CHAMA 0,6/1,0 KV, PARA CIRCUITOS TERMINAIS - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

CABO DE COBRE FLEXÍVEL ISOLADO, 2,5 MM², ANTI-CHAMA 0,6/1,0 KV, PARA CIRCUITOS TERMINAIS - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

CABO DE COBRE FLEXÍVEL ISOLADO, 2,5 MM²(ILUMINAÇÃO), ANTI-CHAMA 0,6/1,0 KV, PARA CIRCUITOS TERMINAIS - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

QGBT 2 - RAMAL DE ENTRADA - 3 F+N+PE

CABO DE COBRE FLEXÍVEL ISOLADO, 240MM², ANTI-CHAMA 0,6/1,0 KV, PARA DISTRIBUIÇÃO - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

BARRAMENTO ESPECIAL TRIFÁSICO 60 POLOS, 1000A + NEUTRO/TERRA + JOGO DE BANDEIRA 4 CABOS POR FASE

QGBT 1 (DENTRO DA SUBESTAÇÃO)

QGBT PARA 18 DISJUNTORES UNIPOLARES E BARRAMENTO TRIFÁSICO DE 225A DISJUNTOR TERMOMAGNÉTICO TRIPOLAR 225A COM CAIXA MOLDADA 10KA - FORNECIMENTO E INSTALAÇÃO, PROTEÇÃO GERAL DO QGBT 1

11561/ORSE 7.2.30 _UNID. _1,0 _647,28 _647,28 92990 7.2.31 _M _52,0 _55,48 _2.884,96 92986 7.2.32 M 13,0 29,20 379,60 93000 7.2.33 M 154,0 164,99 25.408,46 COMPOSIÇÃO 6 7.2.34 UNID. 8,0 185,64 1.485,12 COMPOSIÇÃO 7 7.2.35 UNID. 13,0 23,17 301,21 COMPOSIÇÃO 8 7.2.36 UNID. 2,0 100,40 200,80 72263 7.2.37 UNID. 8,0 26,61 212,88

DISJUNTOR TERMOMAGNÉTICO TRIPOLAR 125A, PADRÃO DIN (EUROPEU, LINHA BRANCA), 65KA - FORNECIMENTO E INSTALAÇÃO

CABO DE COBRE FLEXÍVEL ISOLADO, 240MM², ANTI-CHAMA 0,6/1,0 KV, PARA DISTRIBUIÇÃO - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

LUMINÁRIAS E ACESSÓRIOS

LUMINÁRIAS CALHA DE SOBREPOR COM DUAS LÂMPADAS T8 LED 20W(CADA LÂMPADA COM 2700 LM), LUZ BRANCA (MÍNIMO DE 5000 K) MARCA OSRAM OU EQUIVALENTE COM

QUALIDADE SUPERIOR COM VIDA ÚTIL DE NO MÍNIMO 40.000 HORAS. FORNECIMENTO E INSTALAÇÃO.

LÂMPADA LED 9W COM BOCAL E27 - FORNECIMENTO E INSTALAÇÃO

TIMER TEMPORIZADOR DIGITAL TRILHO DIN PARA ILUMINAÇÃO - FORNECIMENTO E INSTALAÇÃO

TERMINAIS PARA REDE ELÉTRICA

TERMINAL OU CONECTOR DE PRESSÃO PARA CABO 50MM2 - FORNECIMENTO E INSTALAÇÃO.

(24)

72261 7.2.38 UNID. 2,0 19,79 39,58 72264 7.2.39 UNID. 8,0 26,77 214,16 72262 7.2.40 UNID. 2,0 19,86 39,72 72269 7.2.41 UNID. 39,0 46,77 1.824,03 73857/4 7.2.42 _UNID. _2,0 _18.392,56 _36.785,12 12010/ORSE 7.2.43 UNID. 1,0 345,25 345,25 COMPOSIÇÃO 15 7.2.44 UNID. 1,0 4.533,10 4.533,10 7.3 _5.371,06

TERMINAL OU CONECTOR DE PRESSÃO PARA CABO 25MM2 - FORNECIMENTO E INSTALAÇÃO.

TERMINAL OU CONECTOR DE PRESSÃO PARA CABO 70MM2 - FORNECIMENTO E INSTALAÇÃO

TRANSFORMADORES

TRANSFORMADOR DE DISTRIBUIÇÃO DE 225 KVA TRIFÁSICO 60 HZ, CLASSE 15 KV, AT 13,8 KV, BT 220/127 V, IMERSO EM ÓLEO MINERAL - FORNECIMENTO E INSTALAÇÃO

REMOÇÃO DE TRANSFORMADOR TRIFÁSICO DE 300 KVA

BANCO DE CAPACITORES

BANCO DE CAPACITORES DE 50KVAR AUTOMÁTICO

INSTALAÇÕES LÓGICA / TELEFÔNICA

7.3 _5.371,06 11418/ORSE 7.3.1 UNID. 2,0 37,27 74,54 COMPOSIÇÃO 9 7.3.2 UNID. 3,0 33,10 99,30 11242/ORSE 7.3.3 UNID. 8,0 6,00 48,00 COMPOSIÇÃO 10 7.3.4 UNID. 12,0 11,04 132,48 91940 7.3.5 _UNID. _50,0 _1,16 _58,00 COMPOSIÇÃO 11 7.3.6 _M _350,0 _13,00 _4.550,00 90447 7.3.7 _M _7,0 _1,58 _11,06 IT 25.04.0056 7.3.8 M 8,0 8,75 70,00 08100/ORSE 7.3.9 _M _3,0 _100,40 _301,20 COMPOSIÇÃO 12 7.3.10 UNID. 1,0 26,48 26,48 25,55%

8

280.013,26

INSTALAÇÃO DE AR-CONDICIONADOS EM SALAS DE AULA

INSTALAÇÕES LÓGICA / TELEFÔNICA

TOMADA PARA LÓGICA RJ 45 CAT 6 COM PLACA - FORNECIMENTO E INSTALAÇÃO TOMADA RJ 11 CAT 6 COM PLACA - FORNECIMENTO E INSTALAÇÃO

CONECTOR RJ 45 MACHO CAT 6 - FORNECIMENTO E INSTALAÇÃO CONECTOR RJ 11 CAT 6 - FORNECIMENTO E INSTALAÇÃO

CAIXA RETANGULAR 4" X 2" MÉDIA (1,30 M DO PISO), PVC, INSTALADA EM PAREDE - FORNECIMENTO E INSTALAÇÃO. AF_12/2015

CABO UTP CAT 6 CMX AZUL COM IDENTIFICAÇÃO INDIVIDUAL E CERTIFICADO DE INTEGRIDADE DA INSTALAÇÃO - FORNECIMENTO E INSTALAÇÃO.

RASGO EM ALVENARIA PARA ELETRODUTOS COM DIÂMETROS MENORES OU IGUAIS A 40 MM. AF_05/2015

ELETRODUTO DE PVC RÍGIDO, DIÂMETRO DE 1", INCLUSIVE CONEXÕES E EMENDAS, EXCLUSIVE ABERTURA E FECHAMENTO DE RASGO. FORNECIMENTO E INSTALAÇÃO. FORNECIMENTO E INSTALAÇÃO DE ELETROCALHA PERFURADA 400 X 100 X 3000 MM (REF. MOPA OU EQUIVALENTE)

BARRA DE TIRANTE ROSQUEADA GALVANIZADA PARA ELETROCALHA - FORNECIMENTO E INSTALAÇÃO
