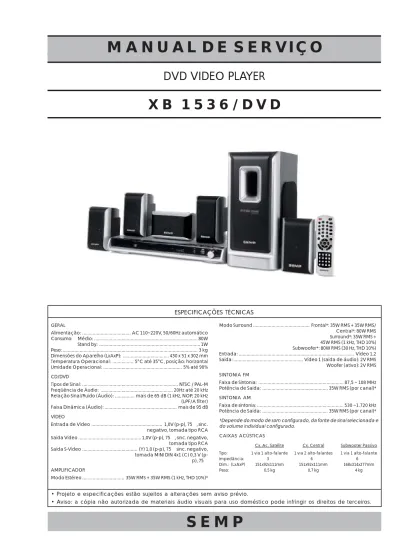

DVD VIDEO PLAYER
MANUAL DE SERVIÇO
XB 1536/DVD
• Projeto e especificações estão sujeitos a alterações sem aviso prévio.
• Aviso: a cópia não autorizada de materiais áudio visuais para uso doméstico pode infringir os direitos de terceiros.
ESPECIFICAÇÕES TÉCNICAS GERAL Alimentação: ... AC 110~220V, 50/60Hz automático Consumo: Médio: ... 80W Stand by: ... 1W Peso: ... 3 kg Dimensões do Aparelho (LxAxP): ... 430 x 51 x 302 mm Temperatura Operacional: ... 5°C até 35°C, posição: horizontal Umidade Operacional: ... 5% até 90% CD/DVD
Tipos de Sinal: ... NTSC / PAL-M Freqüência de Áudio: ... 20Hz até 20 kHz Relação Sinal/Ruído (Áudio): ... mais de 65 dB (1 kHz, NOP, 20 kHz (LPF/A filter) Faixa Dinâmica (Áudio): ... mais de 95 dB VÍDEO
Entrada de Vídeo ... 1,0V (p-p), 75 Ω, sinc. negativo, tomada tipo RCA Saída Vídeo ... 1,0V (p-p), 75 Ω, sinc. negativo, tomada tipo RCA Saída S-Vídeo ... (Y) 1,0 (p-p), 75 Ω sinc. negativo, tomada MINI DIN 4x1 (C) 0,3 V (p-p), 75 Ω AMPLIFICADOR
Modo Estéreo ... 35W RMS + 35W RMS (1 kHz, THD 10%)*
Modo Surround ... Frontal*: 35W RMS + 35W RMS/ Central*: 80W RMS Surround*: 35W RMS + 45W RMS (1 kHz, THD 10%) Subwoofer*: 80W RMS (30 Hz, THD 10%) Entrada: ... Vídeo 1,2 Saída: ... Vídeo 1 (saída de áudio): 2V RMS Woofer (ativo): 2V RMS SINTONIA FM
Faixa de Sintonia: ... 87,5 ~ 108 MHz Potência de Saída: ... 35W RMS (por canal)* SINTONIA AM
Faixa de sintonia: ... 530 ~1.720 kHz Potência de Saída: ... 35W RMS (por canal)* *Depende do modo de som configurado, da fonte de sinal selecionada e do volume individual configurado.
CAIXAS ACÚSTICAS
Cx. Ac. Satélite Cx. Central Subwooter Passivo
Tipo: 1 via 1 alto-falante 1 via 2 alto-falantes 1 via 1 alto-falante Impedância: 3 Ω 6 Ω 6 Ω Dim.: (LxAxP) 151x92x111mm 151x92x111mm 168x314x277mm Peso: 0,5 kg 0,7 kg 4 kg
ESPECIFICAÇÕES TÉCNICAS ... CAPA
1- DIAGRAMA DE BLOCOS ... 3
2- DIAGRAMA DE FIAÇÃO ... 14
3- DIAGRAMAS DE CIRCUITOS ... 15
4- FORMAS DE ONDA ... 29
5- LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO ... 31
6- VISTA EXPLODIDA ... 35
7- LISTA DE COMPONENTES ... 37
CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS
Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais componentes são comumente chamados de “componentes sensíveis eletrostaticamente” (Electrostatically Sensitive Devices - ESD). Exemplos típicos de ESD’s são os circuitos integrados, transistores de efeito de campo e chips semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência de danos aos componentes causados por eletricidade estática.
1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.
2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente ESD:
2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.
2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio. Efetue diariamente a aferição da pulseira.
2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.
2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos. No momento em que for manusear a placa/componente, coloque a pulseira.
IMPORTANTE !
Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.
3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à eletrostática.
1- DIAGRAMA DE BLOCOS
SINT ONIZADOR PCI PRINCIP AL PCI FRONT AL PCI ST AND BY PCI VOLUME PCI KARAOKÊ PCI USB PCI FONTE MECANISMO DVD1.1- Diagrama de blocos dos circuitos integrados
1A
2A
3A
4A
0E
S
4B
24B
13B
22B
21B
23B
12B
11B
1Flow Control
CI, FST3257 CI, 74HC2441A0
1A1
1A2
1A3
1OE
1
8
6
4
2
18
17
3
5
7
9
mna87415
13
11
19
16
14
12
1Y0
2A0
2Y0
2Y1
2Y2
2Y3
2A1
2A2
2A3
2OE
1Y1
1Y2
1Y3
CI, 74HC374
CI, AAI393
CI, FSDM0265RN
CI, V6315 CI, CD5668 28 1 2 3 4 5 6 7 8 9 10 11 12 13 14 10k GND PGND Vcc2 Vcc2 Vcc2 Vcc1 Vcc1 PGND 25k 25k 10k 10k 15k 10k 25k 27 26 25 24 23 22 21 20 19 18 17 16 15
CI, CD74HC4052M96
CI, K4S641632H-UC 60
CI, AME1117 CI, PT2309
4
5
6
7
8
GND
A1
BIAS
MUTE
A2
VDD
3
2
1
CI, SN0407137 CI, SPHE8281DL/SPHE8202DE EPROM/SRAM EPROM/ SRAM interface RISC Audio DSP Bootstrap HOST DMA MPEG video decoder PLLv PLLa Servo Control RF ECC I/O processor GPIO UART DAC Audio Interface USB 1.1 host SDRAM controller Video encoder Video DAC Video post-processing Sub-picture decoder OSD decoder RISC DMA Timer Intr. control icache icache mem dcache Power control USB1.1 bus SDRAM/16 or/32 Video output ADC digital in IEC 958 I/O DAC analog out
UART GPIO IR/VFD/(12C) loader RF input
2- DIAGRAMA DE FIAÇÃO
SAÍDA DE VÍDEO FIL TRO P ASSA BAIXA MECANISMO DVD PROCESSADOR MPEGDiagrama de circuito do controle remoto
3- DIAGRAMAS DE CIRCUITOS
Diagrama de circuito da placa principal e amplificador 4/11
4- FORMAS DE ONDA
CI,F1 (Pin1 13/U9)SPHE8202DE CI,F2 (Pin180/U9)SPHE8202DE
CI,F3 (Pin177/U9)SPHE8202DE CI,F4 (Pin179/U9)SPHE8202DE
5- LAY-OUT DAS PLACAS DE CIRCUITO IMPRESSO
Placa de circuito impresso frontal
Placa de circuito impresso da fonte
Lado superiorPlaca de circuito impresso principal e amplificador
Lado superiorPlaca de circuito impresso principal e amplificador
Lado inferior6- VISTA EXPLODIDA
Principal
38 36 34 35 37Embalagem
EMB-02
EMB-01
EMB-03
7- LISTA DE COMPONENTES
Mecânicos
Posição NE Descrição 1 246160 PAINEL FRONTAL XB1536 2 246188 LENTE DISPLAY XB1536 3 246151 PORTA DVD XB1536 4 246179 LENTE PORTA DVD XB1536 5 246133 BOTAO VOLUME XB1536 6 246142 ORNAMENTO BOTAO XB1536 7 246240 PRESILHA DISPLAY XB1536 8 246106 TECLA POWER XB15369 246115 TECLA FUNCOES GDE XB1536
10 246124 TECLA FUNCOES PEQ XB1536
11 246080 TAMPA METALICA XB1536
12 246071 CHASSI METALICO XB1536
13 246099 PAINEL TRASEIRO XB1536
14-A 246062 MECANISMO DV343(KHS-313A)
14-B 246053 MECANISMO HS-DV118 BASE PLAST
15 246222 SINTONIZADOR KST-MQ000MA0-21
23 246231 PRESILHA USB XB1536 (2X)
34 245839 PCI PRINCIPAL XB1536 MONT
35 245531 PCI FONTE XB1536 MONT
36 245376 PCI FRONTAL XB1536 MONT
37 246017 PCI KARAOKE XB1536 MONT
38 246295 PCI TECLAS XB1536 MONT
EMB-01 240040 MANUAL INSTRUCAO XB1536DVD
EMB-02 246268 CONTROLE REMOTO MONT DVD3210
EMB-03 246277 CALCO SUPERIOR XB1536
EMB-04 246259 CAIXA SAT SW XB1536 CJ
Eletro-eletrônicos
PCI PRINCIPAL
Posição NE Descrição
CN6 P/
MECA 246213 CABO FLAT 24 VIAS
CN13 P/
FONTE 246197 CABO FLAT 14 VIAS
CN14 P/
SINT 246204 CABO FLAT 11 VIAS
L1 245844 BOBINA 109080P-01-100L 10UH L2 245844 BOBINA 109080P-01-100L 10UH L3 245844 BOBINA 109080P-01-100L 10UH L4 245844 BOBINA 109080P-01-100L 10UH L5 245844 BOBINA 109080P-01-100L 10UH L6 245844 BOBINA 109080P-01-100L 10UH L7 245844 BOBINA 109080P-01-100L 10UH L8 245844 BOBINA 109080P-01-100L 10UH J603 245857 TOMADA PST-1211V1-391 J4 245866 TOMADA RCA-115V-8413 J2 245875 TOMADA MSP-246V34-14 J3 245884 TOMADA RCA-613D4-020
CN7 245893 CONECTOR 5VIAS CONJ
QT1 245900 TRANS 8550(3CA8550) TO92
QP1 245900 TRANS 8550(3CA8550) TO92
J1 245919 TOMADA DASW-22-05
CN8 172060 CONECTOR 6VIAS CONJ
XT2 245928 CRISTAL 13.5MHZ HC-49S
XT1 127814 CRISTAL 27MHZ HC-49S
D101 147179 DIODO RET 1N4007 DO41
DS102 147179 DIODO RET 1N4007 DO41
Q4 245759 TRANS 8050(3DA8050) TO92
PTC1 172388 TERMISTOR JK60-090F
ZA1 245937 DIODO ZEN BZV55 5.1V DL35 SMD
Z1 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA2 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA3 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZV4 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA4 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZV5 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA6 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA7 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA8 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA9 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA10 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA11 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA13 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZV14 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZA14 245937 DIODO ZEN BZV55 5.1V DL35 SMD
ZV17 245937 DIODO ZEN BZV55 5.1V DL35 SMD ZV18 245937 DIODO ZEN BZV55 5.1V DL35 SMD ZV7 245937 DIODO ZEN BZV55 5.1V DL35 SMD ZV9 245937 DIODO ZEN BZV55 5.1V DL35 SMD Z4 245937 DIODO ZEN BZV55 5.1V DL35 SMD Z5 245937 DIODO ZEN BZV55 5.1V DL35 SMD
U12 245946 CIRC INT SN74AHC1G08 SOT23
U17 245955 CIRC INT FST3257 TSSOP
PCI PRINCIPAL
Posição NE Descrição
D2 213668 DIODO SIN LL4148 SOD80 SMD
D4 213668 DIODO SIN LL4148 SOD80 SMD
DA1 213668 DIODO SIN LL4148 SOD80 SMD
DF1 213668 DIODO SIN LL4148 SOD80 SMD
DF2 213668 DIODO SIN LL4148 SOD80 SMD
DS1 213668 DIODO SIN LL4148 SOD80 SMD
DS2 213668 DIODO SIN LL4148 SOD80 SMD
DT1 213686 DIODO ZEN BZV55 9.1V DL35 SMD Z603 213686 DIODO ZEN BZV55 9.1V DL35 SMD Q1 144154 TRANS 8050M-C SOT23 SMD QT2 144154 TRANS 8050M-C SOT23 SMD QS2 144154 TRANS 8050M-C SOT23 SMD QS6 144154 TRANS 8050M-C SOT23 SMD QV20 144154 TRANS 8050M-C SOT23 SMD Q6 144154 TRANS 8050M-C SOT23 SMD
QA1 144154 TRANS 8050M-C SOT23 SMD
QA4 144154 TRANS 8050M-C SOT23 SMD
QP4 144154 TRANS 8050M-C SOT23 SMD
QA2 139366 TRANS 8550-C(HY2C) SOT23 SMD
QA5 139366 TRANS 8550-C(HY2C) SOT23 SMD
QS4 139366 TRANS 8550-C(HY2C) SOT23 SMD
QS5 139366 TRANS 8550-C(HY2C) SOT23 SMD
Q3 139366 TRANS 8550-C(HY2C) SOT23 SMD
QV3 139366 TRANS 8550-C(HY2C) SOT23 SMD
QS1 131453 TRANS 2SK301B SOT SMD
QS3 131453 TRANS 2SK301B SOT SMD
U5 171977 CIRC INT SN74HC SOIC
U8 166665 CIRC INT AT24C04N-10SI-2.7
U10 147255 CIRC INT CD5668CB HSOP28
U13 162923 CIRC INT CO4558A SOP-8
U28 162923 CIRC INT CO4558A SOP-8
U610 162923 CIRC INT CO4558A SOP-8
U20 205043 CIRC INT SN0407137 TQFP
U4 245964 CIRC INT S29AL008D70 XB1536
U606 245973 CIRC INT CE2631 SSOP
U9 213720 CIRC INT SPHE8202DE LQFP
U6 246008 CIRC INT K4S641632KUC TSOP
PCI PAINEL FRONTAL
Posição NE Descrição
CP403 a
CP402 245385 CONECTOR 3VIAS CONJ
CP405 a
CP404 245394 CONECTOR 4VIAS CONJ
CN1 a
CN2 245401 CONECTOR 9VIAS CONJ
Q405 245410 TRANS 9014C TO92
X401 128252 RESSONADOR CER ZTA4.00MG1
IC402 245429 SENSOR RECEP HM338
Q404 245438 TRANS 9015C TO92
VFD401 245447 DISPLAY VFD 8X 16
Z401 245456 DIODO ZEN ZMM5230B 4.7V MELF
PCI PAINEL FRONTAL
Posição NE Descrição
D405 245470 DIODO SIN LL4148 SOD80 SMD
Q406 144154 TRANS 8050M-C SOT23 SMD
Q402 213757 TRANS S1623L6 SOT23 SMD
Q403 213757 TRANS S1623L6 SOT23 SMD
Q407 213757 TRANS S1623L6 SOT23 SMD
Q409 213757 TRANS S1623L6 SOT23 SMD
IC403 245483 CIRC INT PM0820S SSOP
SW410 245492 POT ROT EC162102E1B-HA1-049
SW401 245508 CHAVE TACT TSB-065002-100
LED401 245517 DIODO LED MSLA-03R54FCRM-BD
CN402 a
CN12 245526 CONECTOR 4VIAS CONJ
J401 169515 CONECTOR USB 5075AR-04-WH
PCI FONTE
Posição NE Descrição
CX1 245544 CAP PMET 474 K 275V RG150
L102 245553 BOBINA CHOQ NC-F0183 10UH
L103 245553 BOBINA CHOQ NC-F0183 10UH
L104 245553 BOBINA CHOQ NC-F0183 10UH
L101 245562 BOBINA CHOQ NC-F0178 10.5UH
T2 245577 TRAFO FORCA NC-H0503-1GP
SK2 a
CN1 245580 CONECTOR 2VIAS CONJ
D2 245595 DIODO SIN 1N4148 DO35
D3 245595 DIODO SIN 1N4148 DO35
D4 245595 DIODO SIN 1N4148 DO35
D108 245595 DIODO SIN 1N4148 DO35
D109 245595 DIODO SIN 1N4148 DO35
D111 245595 DIODO SIN 1N4148 DO35
D105 217726 DIODO SCH SB360 DO27
D106 217726 DIODO SCH SB360 DO27
Q1 245606 TRANS FQPF10N60C TO220F
RT1 245615 TERMISTOR NTC 5D-11
RV1 245624 VARISTOR FNR-10K4 71
IC1 245633 CIRC INT TL2843P DIP
C12 245642 CAP ELCO 10R M 400V 105G RG050
C1 245657 CAP ELCO 181 M 400V 105G RG075
L1 245660 TRAFO F LINHA F0190GP
T1 245675 TRAFO FORCA H0622GP
SK3 P/
CN4 245688 CONECTOR 9VIAS CONJ
D101 245697 DIODO RET UFF100-04CT ITO220AB
D1 172131 DIODO RET FR207 DO15
D5 172122 DIODO RET FR107 DO41
D6 172122 DIODO RET FR107 DO41
D102 172122 DIODO RET FR107 DO41
D7 127841 DIODO RET FR103 DO41
D8 127841 DIODO RET FR103 DO41
D103 127841 DIODO RET FR103 DO41
D107 127841 DIODO RET FR103 DO41
ZD2 245704 DIODO ZEN BZX55 13V DO35
ZD3 245704 DIODO ZEN BZX55 13V DO35
ZD1 245719 DIODO ZEN BZX55 5.1V DO35
BD1 245722 DIODO RET PONTE BU6-08
PCI FONTE
Posição NE Descrição
U2 154772 CIRC INT FOTO ACOP EL817C ROHS
Q103 245731 TRANS 2SB772-P TO126
SCR1 245740 DIODO SCR ML1225 TO92
Q104 245759 TRANS 8050(3DA8050) TO92
Q101 245786 TRANS 2N5401-B TO92
Q2 245795 TRANS 2N5551-B TO92
Q102 245795 TRANS 2N5551-B TO92
F1 245802 FUSI RAP MEF500 5A/250V8.3X7.7
IC3 245811 CIRC INT B431BZ TO92
IC4 245811 CIRC INT B431BZ TO92
IC2 245820 CIRC INT FSDM0265RN 8DIP
PCI KARAOKE
Posição NE Descrição
J1 246026 TOMADA FONE CKX-3.5-33(6P)
CN101 246035 CONECTOR 4VIAS CONJ
U603B 246044 CIRC INT RC4558D
PCI TECLAS Posição NE Descrição SW1 245508 CHAVE TACT TSB-065002-100 SW402 245508 CHAVE TACT TSB-065002-100 SW403 245508 CHAVE TACT TSB-065002-100 SW404 245508 CHAVE TACT TSB-065002-100 SW405 245508 CHAVE TACT TSB-065002-100 SW406 245508 CHAVE TACT TSB-065002-100
