SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1

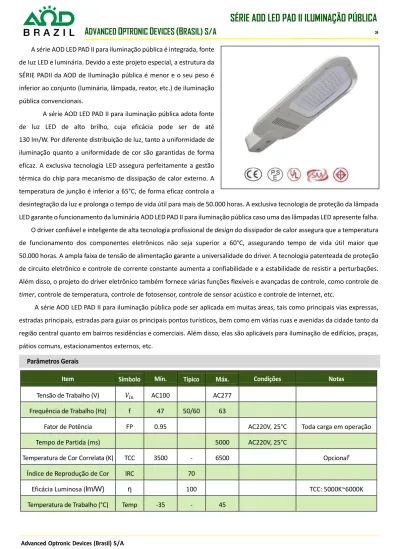

2013-05-06 Página 1 de 7 A série AOD LED PAD II para iluminação pública é integrada, fonte
de luz LED e luminária. Devido a este projeto especial, a estrutura da SÉRIE PADII da AOD de Iluminação pública é menor e o seu peso é inferior ao conjunto (luminária, lâmpada, reator, etc.) de iluminação pública convencionais.
A série AOD LED PAD II para iluminação pública adota fonte
de luz LED de alto brilho, cuja eficácia pode ser de até 130 lm/W. Por diferente distribuição de luz, tanto a uniformidade de
iluminação quanto a uniformidade de cor são garantidas de forma eficaz. A exclusiva tecnologia LED assegura perfeitamente a gestão térmica do chip para mecanismo de dissipação de calor externo. A temperatura de junção é inferior a 65°C, de forma eficaz controla a
desintegração da luz e prolonga o tempo de vida útil para mais de 50.000 horas. A exclusiva tecnologia de proteção da lâmpada LED garante o funcionamento da luminária AOD LED PAD II para iluminação pública caso uma das lâmpadas LED apresente falha.
O driver confiável e inteligente de alta tecnologia profissional de design do dissipador de calor assegura que a temperatura
de funcionamento dos componentes eletrônicos não seja superior a 60°C, assegurando tempo de vida útil maior que 50.000 horas. A ampla faixa de tensão de alimentação garante a universalidade do driver. A tecnologia patenteada de proteção
de circuito eletrônico e controle de corrente constante aumenta a confiabilidade e a estabilidade de resistir a perturbações. Além disso, o projeto do driver eletrônico também fornece várias funções flexíveis e avançadas de controle, como controle de
timer, controle de temperatura, controle de fotosensor, controle de sensor acústico e controle de internet, etc.
A série AOD LED PAD II para iluminação pública pode ser aplicada em muitas áreas, tais como principais vias expressas, estradas principais, estradas para guiar os principais pontos turísticos, bem como em várias ruas e avenidas da cidade tanto da região central quanto em bairros residências e comerciais. Além disso, elas são aplicáveis para iluminação de edifícios, praças, pátios comuns, estacionamentos externos, etc.
Item Símbolo Mín. Típico Máx. Condições Notas
Tensão de Trabalho (V) 𝑉𝑖𝑛 AC100 AC277
Frequência de Trabalho (Hz) f 47 50/60 63
Fator de Potência FP 0.95 AC220V, 25°C Toda carga em operação
Tempo de Partida (ms) 5000 AC220V, 25°C
Temperatura de Cor Correlata (K) TCC 3500 - 6500 Opcional¹
Índice de Reprodução de Cor IRC 70
Eficácia Luminosa (lm/W) η 100 TCC: 5000K~6000K
Temperatura de Trabalho (°C) Temp -35 - 45 Parâmetros Gerais
SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1
2013-05-06 Página 2 de 7
Umidade Relativa (%) UR 90
Vida Útil (h) MTTF 50.000 AC220V, 25°C Influenciado pelas condições
do amiente
Grau de Proteção IP IP65
Peso líquido (kg) 240 250 260 Não inclui embalagem
Fixação Ф60 ²
Notas:
1. Padrões AOD de TCC: 3500 ± 200K, 4000 ± 250K, 4500 ± 250K, 5000 ± 300K, 5700 ± 350K, 6500 ± 500K. Outra TCC pode ser feita por encomenda.
2. Conector de fixação sob medida pode ser solicitada a AOD.
3. Função de dimerização opcional: controle de timer, 0-10V, DALI, PWM, controle de fotosensor, controle de internet, etc.
4. Cor da luminária opcionais: cinza médio, cinza claro, cinza gelo, branco. Outras cores podem ser feitos sob medida.
Notas:
1. Tolerânica de Potência de ± 10%.
2. Tolerância de fluxo luminoso de ± 10%. O fluxo luminoso para lâmpadas de cor quente podem ser mais baixos.
Código do Produto
Potência
Nominal¹ Fluxo Luminoso² Peso Líquido
Altura de Instalação Recomendada (m) Modelo AL-S03 30W 3.000 lm 3,6 kg 6-8 Arc-mini AL-S05 50W 5.000 lm 3,6 kg 6-8 Arc-mini AL-S05 50W 5.000 lm 7,9 kg 6-8 Arc-Small AL-S08 80W 8.000 lm 7,9 kg 8-10 Arc-Small AL-S10 100W 10.000 lm 8,0 kg 8-12 Arc-Small AL-S13 130W 13.000 lm 8,1 kg 8-14 Arc-Small AL-S13 130W 13.000 lm 10,5 kg 8-14 Arc-Middle AL-S15 150W 15.000 lm 10,5 kg 8-14 Arc-Middle AL-S18 180W 18.000 lm 10,5 kg 10-16 Arc-Middle AL-S20 200W 20.000 lm 10,5 kg 10-16 Arc-Middle Parâmetros Característicos
SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1
2013-05-06 Página 3 de 7 Nota: Este gráfico mostra os dados de testes reais, o que reflete claramente a degradação do fluxo luminoso das luminárias SÉRIE AOD LED
PAD II para iluminação pública em uso. É notório que as condições naturais do ambiente, tais como clima, temperatura e assim por diante pode afetar a intensidade da iluminação em algum grau em testes reais. Nota-se que as luminárias SÉRIE AOD LED PAD II para iluminação pública mantêm uma iluminação acima de 95%, depois de trabalhar por 3 anos sem manutenção.
307 275 356 355 Curva de Distribuição de Intensidades Luminosas e código
Nota: Nós podemos ajudá-lo a escolher a melhor distribuição luminosa de acordo com as condições do local por meio de simulação. Depreciação Luminosa
SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1
2013-05-06 Página 4 de 7 Modelo Arc-mini para 30W ~ 50W (Área máxima frontal projetada de barlavento de 0.089m²)
Modelo Arc-small para 50W ~ 130W (Área máxima frontal projetada de barlavento de 0.19m²) Dimensões Estruturais
SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1
2013-05-06 Página 5 de 7 Modelo Arc-Middle para 130W ~ 200W (Área máxima frontal projetada de barlavento de 0.26m²)
Modelo Arc-mini para 30W ~ 50W (2 pçs/caixa) Dimensões da Embalagem
SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1
2013-05-06 Página 6 de 7 Modelo Arc-Small para 50W ~ 130W (2 pçs/caixa)
Modelo Arc-Middle para 130W ~ 200W (1 pçs/caixa)
1. Cabo manga três vias, com o padrão 60245 IEC57 (YZW x 1,0), OD Φ8 ~ 10 mm, o fio marrom se a fase da rede, o azul liga-se ao neutro e o verde-amarelo liga-liga-se ao fio terra.
2. Conecte a luminária no poste com braço para montagem e fixação de Φ60 mm, aperte os dois parafusos sextavado M10 com torque de 17Nm.
3. Assegurar que a Luminária LED AOD funcione sob a tensão nominal, caso contrário danos irreparáveis ocorrerão uma vez que a tensão de alimentação está fora da faixa de tensão de trabalho.
SÉRIE AOD LED PAD II ILUMINAÇÃO PÚBLICA
A
DVANCED
O
PTRONIC
D
EVICES
(B
RASIL) S/A
»
Advanced Optronic Devices (Brasil) S/A
Rev 4.1
2013-05-06 Página 7 de 7
Atenção:
A AOD Brazil não garante a sua responsabilidade nas seguintes circunstâncias:
Se quebra ou dano causado por instalação incorreta, falha na operação ou uso de acordo com as condições de trabalho não-especificados.
Se o dano é causado por acidente, abuso, uso indevido ou foi por causa da falta de segurança no transporte ou armazenamento pelo cliente.
Se o dano foi causado por ter sido mal montado pelo cliente ou colocação de peças que não são aprovadas pela AOD.
Se o dano foi causado por desastre natural ou terceiros não relacionados a AOD.
A AOD Brazil está constantemente melhorando o nosso desempenho de produção e investe em inovação. As informações contidas neste documento são as mais recente dentro do prazo da edição e sujeitas a alteração sem aviso prévio.
A AOD Brazil reserva-se o direito de interpretação desse documento. As imagens aqui expostas são apenas indicativas. Se houver alguma inconsistência entre as imagens e o produto real, o produto real prevalecerá.
1. O fio de aterramento deve estar seguramente aterrado para garantir a sua confiabilidade! 2. A junção dos cabos devem estar recobertos com fita isolante e ser impermeabilizado. 3. Os parafusos devem ser instalados firmemente para evitar mal contato.
4. A fonte de alimentação de tensão não deve ser superior a AC305V. Caso contrário danos irreparáveis ocorrerão.
5. A luminária deve ser descartada imediatamente se os cabos elétricos estiverem danificados, uma vez que os mesmos não podem ser substituídos.
6. Se for quebrado o vidro de proteção, troque-o por um vidro temperado de 5 mm de espessura aprovado por CCC.
