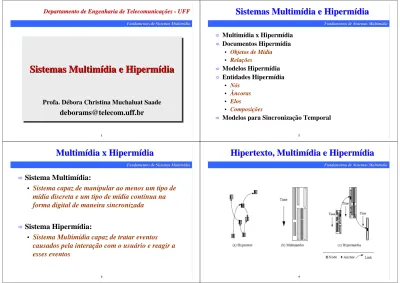

Sistemas Multimídia e Hipermídia

(1)

1

Fundamentos de Sistemas Multimídia Fundamentos de Sistemas Multimídia

Sistemas Multimídia e Hipermídia

Profa. Débora Christina Muchaluat Saade

Sistemas Multimídia

Sistemas Multimídia e e Hipermídia Hipermídia

Profa. Débora Christina Muchaluat Saade

[email protected]

Departamento de Engenharia de Telecomunicações Departamento de Engenharia de Telecomunicações --UFFUFF

2

Sistemas Multimídia e Hipermídia Sistemas Multimídia e Hipermídia

Multimídia x Hipermídia

Documentos Hipermídia

• Objetos de Mídia

• Relações

Modelos Hipermídia

Entidades Hipermídia

• Nós

• Âncoras

• Elos

• Composições

Modelos para Sincronização Temporal

Multimídia x Hipermídia Multimídia x Hipermídia

Sistema Multimídia:

•

Sistema capaz de manipular ao menos um tipo de mídia discreta e um tipo de mídia contínua na forma digital de maneira sincronizada

Sistema Hipermídia:

•

Sistema Multimídia capaz de tratar eventos

causados pela interação com o usuário e reagir a esses eventos

Hipertexto, Multimídia e Hipermídia

(2)

5

Documentos Hipermídia Documentos Hipermídia

Componentes de um documento hipermídia

•

Objetos de mídia

– Texto, imagem, gráfico, áudio, vídeo, animação ...

•

Relacionamentos entre os objetos

Blablabla Blablabla Blablabla

...

Blablabla Blablabla

...

6

Relações Hipermídia Relações Hipermídia

Relações de referência

• Ex.: relação hipermídia tradicional (elo HTML - Web)

Relações de sincronização

• definem o posicionamento temporal e espacial dos objetos

Relações de estruturação

• especificam a estrutura lógica de um documento, tal como um livro e seus capítulos, os capítulos e suas seções etc.

Relações semânticas

• Ex.: aquela entre um professor e as várias disciplinas que ele leciona ou entre um fabricante e os diversos produtos fabricados

Relações de derivação

• Ex.: aquelas que indicam os objetos que deram origem a outros objetos

Modelo Hipermídia Modelo Hipermídia

É necessário um modelo conceitual hipermídia para expressar os componentes de um documento

Diversos modelos propostos na literatura

•

Intermedia, HyperCard, KMS, Neptune, NoteCards, etc.

•

CMIF, AHM, FireFly, I-HTSPN, Madeus, Microcosm, Trellis, IMAP, Labyrinth, NCM, etc.

•

Modelo Dexter – modelo de referência

Componentes de um documento são representados pelas entidades do modelo

Entidades Hipermídia Entidades Hipermídia

Principais entidades hipermídia

•

Blocos de informação (texto, áudio, vídeo, imagem ...)

–Nós (nodes)

• Âncoras (anchors)

•

relacionamentos

–Elos (links)

–nós de composição/composições (composite nodes/compositions)

• grupo de nós e/ou elos

(3)

9

Nó Hipermídia Nó Hipermídia

Representa um objeto de mídia abstraindo como seu conteúdo está representado

Modelagem do conteúdo não faz parte do modelo conceitual

•

Nó serve para representar texto, imagem, áudio, vídeo ...

Para permitir a criação de relacionamentos entre partes internas ao conteúdo de um nó

•

âncoras

10

Âncora Âncora

Representa uma região do conteúdo de um nó que pode ser usada para criar elos

A definição da região depende do tipo do nó. Exemplos:

• Texto: string de caracteres (posição inicial e final)

• Imagem: conjunto de pixels (área retangular - coordenadas do pixel superior esquerdo e do inferior direito)

• Áudio: seqüência de amostras (amostra inicial e final)

• Vídeo: seqüência de quadros (quadro inicial e final)

• Mídias contínuas: Instante de tempo inicial e final

A lista de âncoras de um nó define a sua interface

Elos Elos

Usados para representar relacionamentos entre (partes de) nós

Significado (semântica) do relacionamento pode ser qualquer

É muito comum pensar no elo tradicional hipermídia – hyperlink – hiper-elo

• Uma seleção (clique do mouse) na âncora de origem causa a apresentação da âncora de destino

Pode ser usado para representar relação de sincronização – synclink – elo de sincronização

• O início da apresentação da âncora de origem causa a apresentação da âncora de destino

elo

Nó A Nó B

Ponto de interface de um nó (âncora)

Elos Multiponto Elos Multiponto

Podem interligar qualquer número de nós

(4)

13

Nós de Composição Nós de Composição

Usados para representar relacionamentos entre nós. Podem ser definidos como:

•

Grupos de nós

•

Grupos de nós e elos

...

N₂

N₁ N₂ N_n

N₁ N_n

14

Interface de um nó de composição Interface de um nó de composição

Âncoras – permitindo a criação de

relacionamentos com a composição diretamente (b na figura)

Deve permitir a criação de relacionamentos entre componentes internos e nós externos

•

Portas – composicionalidade (a e c na figura)

a b c

Nós de Composição Nós de Composição

Podem ser usados para representar relações de estruturação:

• Livro composto de capítulos

– Capítulos compostos de seções

Podem ser usados para representar relações de sincronização:

• Apresentação dos componentes em seqüência

• Apresentação dos

componentes em paralelo

...

N₂

N₁ N_n

Seq N₂

N₁ N_n

...

N2

N1 Nn

Par N2

N1 Nn

Sec1.1 Sec1.2

cap2 cap3 livro cap1

Modelos para Sincronização Temporal Modelos para Sincronização Temporal

Unidades de Tempo:

• Instantes

• Intervalos

Diversos Paradigmas:

• Scripts

• Timeline

• Ferramentas para Especificação Formal

• Sincronização Hierárquica

• Baseado em Restrições

• Baseado em Eventos

(5)

17

Unidades de Tempo Unidades de Tempo

Instantes

•

Evento acontece instantaneamente

– não tem duração

Intervalos

•

Evento acontece entre um par de instantes

– tem duração

intervalo

instante

18

Relações Temporais entre Instantes Relações Temporais entre Instantes

Before

After

Simultaneous

Relações Temporais entre Intervalos Relações Temporais entre Intervalos

Existem 13 relações básicas

(Allen 83)

^x

y

x y

t

x y

t x

y

x y t

x y

Allen’s Relation Illustration

x meets y y met by x

x starts y y started by x

x finishes y y finished by x

x before y y after x

X overlaps y y overlapped by x

x during y y contains x

x equals y

Paradigmas para Sincronização Temporal Paradigmas para Sincronização Temporal

Scripts

• Usa programação baseada em scripts para especificar a sincronização

– como em um ambiente de programação orientada a eventos – Ex.: Macromedia Flash, Asymetrix Toolbook, Dynamic HTML

to handle buttonClick play “rocket.wav”

end buttonClick

Vantagens:

expressividade

Desvantagens:

Requer conhecimento de programação

Dificuldade na visualização da

(6)

21

Paradigmas para Sincronização Temporal Paradigmas para Sincronização Temporal

Timeline (linha do tempo)

•

Objetos posicionados diretamente no instante de tempo que devem começar a ser exibidos

Vantagens:

Representação intuitiva

Facilidade de

visualização da estrutura temporal

Desvantagens:

Não há relações entre os objetos

Dificuldade para representar eventos assíncronos (interatividade)

Dificuldade de edição

Impossibilidade de ajustes temporais durante a execução

Ex.: Adobe Premier, Macromedia Flash MX, Macromedia Director

22

Desvantagens:

Requer conhecimento do formalismo

Redes se tornam complexas para relacionamentos entre partes de nós

Paradigmas para Sincronização Temporal Paradigmas para Sincronização Temporal

Ferramentas para Especificação Formal

• Flowcharts

• Redes de Petri

– notação formal baseada em grafo dirigido

• Lugares e transições

Ex.: Macromedia Authorware Ex.: OCPN, I-HTSPN, Trellis

Vantagens:

Expressividade

permite realizar ajustes durante a execução

Permite verificação formal

23

Paradigmas para Sincronização Temporal Paradigmas para Sincronização Temporal

Sincronização Hierárquica

• Composições com semântica temporal

– seqüencial e paralela Ex.: XMT-ΩΩΩΩ, SMIL, CMIF, AHM

Vantagens:

Facilidade de autoria

expressividade

Desvantagens:

• Dificuldade para representar eventos assíncronos (interatividade)

• Para sincronizar com partes de nós, precisamos:

– Dividir o objeto em várias partes ou

– Combinar esse modelo com outra abordagem (baseada em eventos, por exemplo) ²⁴

Paradigmas para Sincronização Temporal Paradigmas para Sincronização Temporal

Baseado em Restrições

• Conjunto básico de relações entre instantes ou intervalos (relações de Allen)

Ex.: FireFly, Madeus

Vantagens:

Facilidade de autoria

expressividade

Desvantagens:

• Dificuldade para representar eventos assíncronos (interatividade)

• Para sincronizar com partes de nós, precisamos:

– Dividir o objeto em várias partes ou

– Combinar esse modelo com outra abordagem (baseada em eventos, por exemplo)

after 10s

(7)

25

Paradigmas para Sincronização Temporal Paradigmas para Sincronização Temporal

Baseado em Eventos

• Eventos são representados como instantes ou intervalos de tempo

• Relacionamentos são definidos baseados em eventos que ocorrem durante a apresentação do documento, como p.e.:

– Apresentação de uma âncora – Seleção de uma âncora (clique do

mouse)

– Posicionamento do mouse sobre uma âncora

Ex.: IMAP, Labyrinth, NCM, MHEG

Vantagens:

Expressividade

Facilidade para tratar interatividade

Desvantagens:

Dificuldade de autoria

26

Referências Referências

(Allen, 1983) Allen, J. F. Maintaining Knowledge about Temporal Intervals, Communications of the ACM, 26(11), 1983, 832-843.

(Buchanan, 1992) Buchanan, Zellweger. Specifying Temporal Behaviour in hypermedia documents, ECHT’92, Milão, 1992.

(Halasz, 1994) Halasz, F.; Schwartz, M. The Dexter Hypertext Reference Model, Communications of the ACM, 37(2), Fevereiro 1994.

(Pérez-Luque, 1996) Pérez-Luque, M. J.; Little, T. D. C. A Temporal Reference Framework for Multimedia Synchronization, IEEE Journal on Selected Areas in Communications, 14(1), Janeiro 1996.

(Hardman, 1998) Hardman, L. Modelling and Authoring Hypermedia Documents, PhD Thesis, University of Amsterdam, disponível em http://www.cwi.nl/~lynda/thesis, 1998.

(Soares, 2000) Soares, Rodrigues, Muchaluat-Saade. Modeling, Authoring and Formatting Hypermedia Documents in the HyperProp System, ACM Multimedia Systems Journal, março 2000.

(Na, 2001) Na, J.; Furuta, R. Dynamic Documents: Authoring, Browsing and Analysis Using a High-Level Petri Net-Based Hypermedia System, ACM Symposium on Document Engineering, Atlanta, Novembro 2001.

Sistema Hipermídia Sistema Hipermídia

Autoria Hipermídia Autoria Hipermídia

Autoria de Documentos Hipermídia

• Gráfica x Declarativa

Editores Gráficos:

• Várias visões integradas

– Estrutural, temporal, espacial

• Visões intuitivas para o autor

• Facilidade de edição

• Editores complexos

Linguagens declarativas:

• Representação textual do documento

• Editores simples Formato XML

Hypermedia Objects Author

EDITOR Graphical Interface

Declarative Language

<?xml version="1.0" ?>

...

</hyperdocument>

Document Base

(8)

29

Autoria Gráfica Autoria Gráfica

51

Armazenamento Armazenamento

Servidores Hipermídia

Principais funções

•

Armazenamento dos documentos

–Estrutura e conteúdo

•

Suporte a Trabalho Cooperativo

–Controle de versões –Controle de acesso –Controle de notificação

•

Adaptação dos documentos

Execução Execução

Execução

Execução - - Formatador Formatador

(9)

54

Execução

Execução - - Formatador Formatador
