Vídeo Porteiro Residencial VP 02

(1)

Vídeo Porteiro Residencial

VP 02

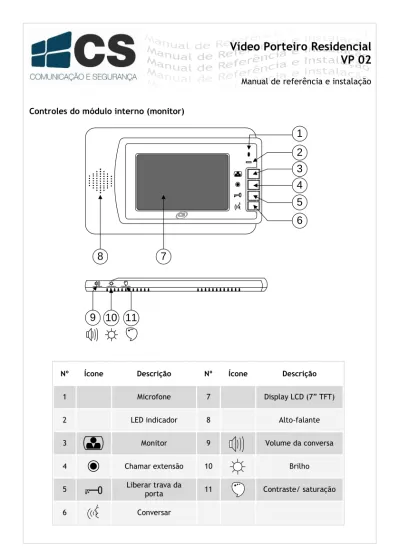

Manual de referência e instalação Controles do módulo interno (monitor)

7

8

1

2

3

4 9 10 11

5

6

Nº Ícone Descrição Nº Ícone Descrição

1 Microfone 7 Display LCD (7” TFT)

2 LED indicador 8 Alto-falante

3 Monitor 9 Volume da conversa

4 Chamar extensão 10 Brilho

5 Liberar trava da

porta ¹¹ Contraste/ saturação

6 Conversar

(2)

Manual de Referência e Instalação – VP 02

1 2 3

4 5 6

8

1

6

5

4

3

2 7 ⁸ ⁹

* 0 ^#

7

9

Controles do módulo externo (porteiro)

1

5

9

10

11

Controles da extensão de áudio

Nº Descrição Nº Descrição

1 Microfone 7 Teclado de acesso

2 Cobertura contra chuva 8 Parafuso de fixação

3 LEDs para iluminação noturna 9 LED indicador

4 Câmera CCD 10 Liberta trava da porta

5 Alto-falante 11 Chamar

6 Botão chamar

(3)

Instalação dos módulos

Módulo externo (interfone)

Chave de fenda

Cobertura Parafusos

Posição dos parafusos

Furos Buchas Suporte

Encaixes

Parafusos Módulo interno (monitor)

Parafuso _Parafusos

Buchas Furos Extensão de áudio

(4)

Diagrama de ligação

1. Desligue a alimentação dos módulos durante a instalação.

2. Pode-se usar qualquer cabo de comunicação, desde que com pares não-trançados.

3. O comprimento máximo recomendado para o cabo de comunicação é de 70m, com bitola de 0,50 mm².

4. Cada monitor deve ser conectado em paralelo, sendo que um monitor pode ter no máximo três extensões. Um monitor pode ser conectado no máximo à duas unidades externas.

5. A unidade externa (porteiro) precisa de uma fonte auxiliar (12 VCC) para funcionamento do teclado de controle de acesso e acionamento da fechadura.

6. Ao instalar mais que um monitor, feche o jumper J2 do último monitor do barramento e abra o J2 dos demais monitores.

7. Ao instalar mais que um monitor, também feche os jumpers J1 e J3 do primeiro monitor do barramento e abra o J1 e J3 dos demais monitores.

Diodo 1N4007 Diodo 1N4007

Obs.: Ao utilizar somente 1(uma) unidade externa, ligar a saída da mesma em paralelo com todos os conectores CN1 das extensões. Não utilizar CN2.

Ao utilizar a segunda unidade externa, ligar a saída da mesma em paralelo com todos os conectores CN2 das extensões.

Alguns modelos de fechaduras eletromagnéticas já possuem internamente o diodo de proteção (verificar com fabricante da fechadura). Caso a fechadura não possua este diodo, sugerimos o diodo 1N4007, conforme mostrado na figura acima e na figura a seguir.

(5)

Diodo 1N4007

Programação do controle de acesso Entrando em programação

Valor de fábrica: 1234.

Obs.: o sistema sai do modo de programação se nenhuma operação ocorrer em 1 minuto. Saindo de programação

Alterando a senha MASTER

Nota: alimente o porteiro com uma fonte auxiliar de 12 VCC. Programando o tempo de abertura da fechadura

Valor de fábrica: 5 segundos.

Obs.: o tempo de abertura da fechadura é o tempo de duração do pulso na saída NA/NF da unidade externa.

* 2 bips SENHA MASTER (4 dígitos) 3 bips e LED piscando

* 5 bips

Alimente o porteiro

pressionando * 1 bip longo Solte * Aguarde LED piscar NOVA SENHA

Em programação: 00 2 bips 01 a 99 3 bips

(6)

Cadastrando usuários

Obs.: ao entrar com alguma senha já existente, esta não será cadastrada e tocará 2 bips ao invés dos 3 finais.

Os usuários cadastrados entre 01 e 30 abrem a fechadura por pulso enquanto o restante (31 a 40) abre por retenção. A retenção mantém a porta aberta até que a senha seja inserida novamente.

Apagando usuários

Apagando senhas diretamente

Reset Geral

Obs.: após um reset geral a senha MASTER se mantém a mesma, mas os usuários são apagados e o tempo de abertura da fechadura passa para 1 segundo.

Operação do controle de acesso

Abrindo a porta com pulso (usuários de 01 a 30)

Obs.: um bip longo tocará por 1 minuto se o usuário entrar com uma senha errada por 3 vezes.

Abrindo a porta por retenção (usuários de 31 a 40)

Fechando a porta aberta por retenção (usuários de 31 a 40)

Obs.: se a fechadura foi aberta por retenção, qualquer usuário de 31 a 40 pode fechá-la com a própria senha.

Em programação: 01 a 40 2 bips SENHA (4 digitos) 3 bips

Em programação: 01 a 40 # 3 bips

Em programação: # 2 bips SENHA (4 digitos) 3 bips

Em programação: # 2 bips # 2 bips # por 7 vezes 3 bips

SENHA USUÁRIO Conta tempo do pulso 5 bips quando o tempo acaba

SENHA USUÁRIO Fechadura se mantém destravada 3 bips

SENHA USUÁRIO Fechadura trava novamente 5 bips

(7)

Operação do Sistema

O visitante pressiona o botão na unidade externa 1

Chamada do Visitante

Abre a porta

A trava da porta é liberada, mas o monitor continua

ligado

A imagem do visitante aparece no monitor

O diálogo inicia

A duração do diálogo é de até

2 minutos Campainha toca

Fim da chamada

Pressione o botão MONITOR Monitor

Visão da estação externa 1 O LED acende na

cor azul

Visão da estação externa 2 O LED acende na

cor laranja Pressione

uma vez

Pressione duas vezes

Desliga monitor

Chamando de um monitor

monitor pode falar com a estação externa e entre si

Toca campainha dos outros

monitores

Pressionando qualquer O visitante

pressiona o botão na unidade externa 2

(8)

Certificado de Garantia

1- Todas as partes, peças e componentes, são garantidos contra eventuais DEFEITOS DE FABRICAÇÃO que porventura venham a apresentar, pelo prazo de 1 (um) ano, contado a partir da data de emissão da nota fiscal do produto.

2- Constatado o defeito, deve-se imediatamente comunicar à empresa que efetuou a instalação ou serviço autorizado mais próximo. Somente estes estão autorizados a examinar e sanar o defeito durante o prazo de garantia. Caso contrário esta garantia perde o efeito, pois o produto terá sido violado.

3- Em caso de atendimento domiciliar e/ou necessidade de retirada do produto, as despesas decorrentes de serviços, transporte, segurança de ida e volta do produto, ficam por conta e risco do consumidor.

4- A garantia ficará automaticamente cancelada se o produto for violado, receber maus tratos ou sofrer danos decorrentes de acidentes, quedas, agentes da natureza (raios, inundações), variações de tensão elétrica, sobrecarga acima do especificado e instalação em desacordo com o manual.

Importado por: CNPJ 78.323.094/0004-70.

A Khronos, reserva-se o direito de alterar o equipamento sem aviso prévio.

02.009.030.002.04

Características Técnicas

Alimentação (monitor) 14,5 VDC

Corrente em operação < 200 mA

Câmera 1/3 CCD, 72 graus

Iluminância 0,05 LUX

Modo comunicação Transmissão dual

Tempo de fala 2 minutos

Temperatura operação -20ºC ~ +55ºC

Grau de proteção IP 55

Dimensões do monitor (245 x 160 x 18) mm

Dimensões do porteiro (78 x 185 x 60) mm

Controle de acesso 40 usuários

Usuários especiais 31 a 40 são retenção

Senhas 4 dígitos

Tempo de abertura da porta Pulso programável Entrada para botoeira Ativo baixo, usar chave NA Limitação de senhas por horário Ativando baixo, desabilita os

usuários de 10 a 20 e 36 a 40

A CS Comunicação e Segurança fornece este documento no estado em que se encontra, não oferecendo nenhuma garantia quanto à precisão das informações fornecidas e se exime de qualquer responsabilidade por danos e prejuízos resultantes do seu uso.

Informações e suporte técnico do produto: www.cs.ind.br suporte@cs.ind.br CS COMUNICAÇÃO E SEGURANÇA

Fone: +55 (48) 3246-8563
