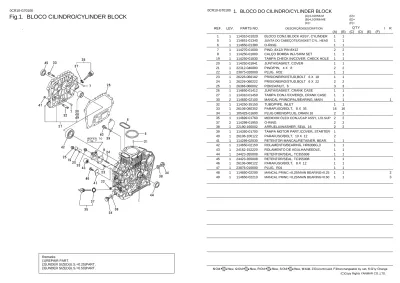

Fig.1. BLOCO CILINDRO/CYLINDER BLOCK
0CR10-G70100 Remarks (1)REPAIR PART. (2)UNDER SIZED(U.S.=0.25)PART. (3)UNDER SIZED(U.S.=0.50)PART.0CR10-G70100
1. BLOCO DO CILINDRO/CYLINDER BLOCK
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. DESCRIÇÃO/DESCRIPTION Q'TY I R
(F) (D)
(C) (B)
(A) (E)
BLOCO CONJ./BLOCK ASSY, CYLINDER 114310-01020
1
1 1 1
JUNTA DO CABEÇOTE/GASKET CYL. HEAD 114651-01340 1 5 1 1 O-RING 114650-01380 1 6 1 1 PINO, 8X12/ PIN 8X12 114270-01600 1 7 2 2
CALÇO BOMBA INJ./SHIM SET 114250-01800
1
8 1 1
TAMPA CHECK IN/COVER, CHECK HOLE 114250-01830 1 19 1 1 JUNTA/GASKET, COVER 114250-01841 1 20 1 1 PINO/PIN, 4 X 8 22312-040080 1 21 2 2 PLUG, R02 23875-020000 1 22 1 1 PRISIONEIRO/STUD,BOLT 6 X 18 26226-060182 1 23 1 1 PRISIONEIRO/STUD,BOLT 6 X 22 26226-060222 1 24 2 2 PORCA/NUT, 6 26366-060002 1 25 3 3
JUNTA/GASKET, CRANK CASE 114650-01412
1
26 1 1
TAMPA CONJ./COVER(D, CRANK CASE 114310-01450
1
27 1 1
1
MANCAL PRINCIPAL/BEARING, MAIN 114650-02100 2 30 1 1 TUBO/PIPE, INLET 114250-35150 1 32 1 1 PARAFUSO/BOLT, 8 X 35 26106-080352 1 33 16 16
PLUG DRENO/PLUG, DRAIN 16 105425-01690
1
34 2 2
MEDIDOR ÓLEO CONJ./CAP ASSY, L/O.SUPPLY 114699-01760 1 35 2 2 O-RING 114299-01950 2 37 2 2 ARRUELA/WASHER, SEAL 16 22190-160002 1 38 2 2
TAMPA MOTOR PART./COVER, STARTER 114350-01700 1 39 1 PARAFUSO/BOLT, 10 X 12 26106-100122 1 40 2
RETENTOR MANCAL/RETAINER, BEAR. 114299-02030 1 41 1 1 ROLAMENTO/BEARING, HR6308G,3 114650-02150 1 42 1 1 ROLAMENTO DE AGULHA/NEEDLE, 24162-152220 1 43 1 1 RETENTOR/SEAL, TC355008 24423-355008 1 44 1 1 RETENTOR/SEAL, TC355008 24423-355008 1 45 1 1 PARAFUSO/BOLT, 8 X 12 26106-080122 1 46 1 1 PLUG, R01 23876-010000 1 47 1 1 2
MANCAL PRINC.=0,25/MAIN BEARING=0.25 114650-02200
1
48 1 1
3
MANCAL PRINC.=0,25/MAIN BEARING=0.50 114650-02210
1
49 1 1
Fig.2. CABEÇOTE E TAMPA/CYLINDER HEAD & BONNET
0CR10-G70100 0CR10-G70100
2. CABEÇOTE E TAMPA/CYLINDER HEAD & BONNET
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. DESCRIÇÃO/DESCRIPTION Q'TY I R
(F) (D)
(C) (B)
(A) (E)
PARAFUSO CABEÇOTE/BOLT, CYL.HEAD A 114310-01200
1
1 2 2
PARAFUSO CABEÇOTE /BOLT, CYL.HEAD B 114310-01210
1
2 2 2
CABEÇOTE/HEAD ASSY, CYLINDER 114320-11020
1
3 1 1
VALVULA ADMISSÃO/VALVE, INTAKE 114310-11100
1
8 1 1
VALVULA ESCAPE/VALVE, EXHAUST 114310-11110
1
9 1 1
MOLA DA VALVULA/SPRING, VALVE 114310-11120
1
10 2 2
PRATO DA MOLA/RETAINER, SPRING 114310-11180
1
11 2 2
COLAR DA VALVULA/COTTER ASSY 114310-11930
1
12 2 2
SUPORTE BALANCIM CONJ./SUPPORT ASS.
114310-11250 1
14 1 1
SUPORTE BALANCIM/SUPPORT, ROCKER ARM 114310-11260
2
15 1 1
TRAVA /C TYPE RETAINING RIN 114310-11280
2
16 2 2
BALANCIM ADMISSÃO/ARM ASSY INTAKE 114310-11650
2
17 1 1
PARAFUSO DE AJUSTE/SCREW, ADJUST. 114299-11240 3 19 1 1 PORCA/NUT, 6 26856-060002 3 20 1 1
BALANCIM ESCAPE/ARM ASSY EXHAUST 114310-11660
2
21 1 1
PARAFUSO DE AJUSTE/SCREW, ADJUST. 114299-11240 3 23 1 1 PORCA/NUT, 6 26856-060002 3 24 1 1
RETENTOR VALVULA/SEAL, VALVE STEM 114650-11340
1
25 2 2
CAPA VALVULA/CAP, VALVE 104211-11370
1
26 2 2
PROTETOR BICO INJ./PROTECTOR, NOZ. 114339-11451
1
27 1 1
ASSENTO BICO INJ./SEAT, NOZZLE 114339-11551
1
28 1 1
ARRUELA ENCOSTO/WASHER, VALVE SPR. 114650-11600
1
29 2 2
PRENDEDOR BICO INJ./RETAINER, NOZ. 114210-11901 1 30 1 1 PINO/PIN, 4.0A X 8 22351-040008 1 31 1 1 PARAFUSO/BOLT, 8 X 50 26106-080502 1 32 2 2 PRISIONEIRO/STUD,BOLT 6 X 55 26226-060552 1 33 2 2 PORCA/NUT, 6 26366-060002 1 34 2 2
JUNTA TAMPA CABEÇOTE/GASKET, BONNET 114310-11310
1
35 1 1
TAMPA CABEÇOTE CONJ./BONNET ASSY, HEAD 114310-11950
1
36 1 1
ALAVANCA DESC./SHAFT ASSY, DECOMP. 114210-03590
2
38 1 1
MOLA DESCOMP./SPRING, DECOMP. 114299-03640 2 41 1 1 PINO/PIN, 3 X 16 22312-030160 2 43 1 1 PARAFUSO/BOLT, 6 X 65 26106-060652 1 47 3 3
Fig.3. FILTRO AR E SILENCISOSO/AIR CLEANER & MUFFLER
0CR10-G70100 0CR10-G70100
3. FILTRO AR E SILENCIOSO/AIR CLEANER & MUFFLER
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D)
(C) (B)
(A) (E)
JUNTA COLETOR ADMISSÃO/GASKET, AIR 114310-12210 1 1 1 1 PORCA/NUT 114250-12300 1 2 3 3
FILTRO AR CONJ./CLEANER ASSY, AIR 114310-12511
1
3 1 1
CARCAÇA FILTRO/BODY ASSY, AIR CLNR 114310-12010
2
4 1 1
TAMPA FILTRO/COVER ASSY, AIR CLNR 114210-12500
2
8 1 1
ADESIVO/LABEL, AIR CLEANER 114210-12610 3 11 1 1 PORCA/NUT, WING 114210-12560 2 12 1 1
ELEMENTO CONJ./ELEMENT ASSY 114210-12590
2
13 1 1
PORCA BORBOLETA/LOCKING KNOB 114210-12600 2 16 1 1 PARAFUSO/BOLT, 6 X 35 26106-060352 1 17 1 1 PRISIONEIRO/STUD,BOLT 6 X 35 26226-060352 1 18 3 3
JUNTA ESCAPE/GASKET, MUFFLER 114310-13200
1
19 1 1
SILENCIOSO CONJ./MUFFLER ASSY 11431C-13550 1 20 1 1 SILENCIOSO/MUFFLER 11431C-13560 2 21 1 1
PROTEÇÃO A/COVER, MUFFLER A 11431C-13700
2
22 1 1
PROTEÇÃO B/COVER, MUFFLER B 11431C-13710 2 23 2 2 PARAFUSO/BOLT, M6X6 FLANGE 11431C-13720 2 24 10 10 PARAFUSO/BOLT, 8 X 20 26106-080202 1 25 2 2 PRISIONEIRO/STUD,BOLT 8 X 18 26216-080182 1 26 2 2 PORCA/NUT, 8 26306-080002 1 27 2 2
COTOVELO ESCAPE/PIPE ASSY, EXHAUST 114658-13800 1 28 1 1 PARAFUSO/SCREW M 6X 18 26554-060182 2 29 1 1
(C)Copy Rights YANMAR CO.,LTD.
Fig.4. CRANKSHAFT,PISTON & CAMSHAFT
0CR10-G70100 Remarks (1)OVER SIZED(O.S.=0.25)PART. (2)OVER SIZED(O.S.=0.50)PART. (3)UNDER SIZED(U.S.=0.25)PART. (4)UNDER SIZED(U.S.=0.50)PART.0CR10-G70100
4. CRANKSHAFT,PISTON & CAMSHAFT
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D)
(C) (B)
(A) (E)
COMANDO VALVULA CONJ./CAMSHAFT 71432C-14010 1 1 1 1 TUCHO/TAPPET 114310-14200 1 6 2 2
BUHCA DO TUCHO/TAPPET ASSY, ROLLER 114210-14300
1
7 1 1
VARETA VALVULA/ROD ASSY, PUSH 114310-14400
1
12 2 2
VIRABREQUIM CONJ./CRANKSHAFT ASSY 71431C-21030 1 13 1 1 PORCA/NUT M18 122710-01220 1 21 1 1 ARRUELA/WASHER, FLYWHEEL 114650-21551 1 22 1 1 VOLANTE/FLYWHEEL, D/DE 11431C-21420 1 23 1 VOLANTE C/ CREMALHEIRA/FLYWHEEL 11431C-21590 1 25 1 CREMALHEIRA/GEAR, RING D 11431C-21600 2 28 1 CHAVETA/KEY, 5 X 14 22512-050140 1 29 1 1 CHAVETA/KEY, 6.3X50 160842-21150 1 30 1 1 PARAFUSO/BOLT, M7/16-20UNF 160842-21250 1 31 1 1 ARRUELA/WASHER, PULLEY 160842-21260 1 32 1 1
PISTÃO C/ ANÉIS/PISTON W/RINGS (D 714320-22720
1
33 1 1
JOGO ANÉIS/RING SET, PISTON 714310-22500 2 35 1 1 PINO/PIN, PISTON 114699-22300 1 41 1 1 TRAVA/CIRCLIP, C23 129792-22400 1 42 2 2
BIELA CONJ./ROD ASSY, CONNECTING 71431C-23010
1
43 1 1
BUCHA PINO PISTÃO/BUSH, PISTON PIN 124060-23100
3
46 1 1
PARAFUSO BIELA/BOLT, CONNECTING 119810-23200
3
47 2 2
MANCAL BIELA/BEARING, CRANKPIN 714650-23600
2
48 1 1
EIXO BALANCEADOR/SHAFT ASSY, BALANC. 714310-28510 1 50 1 1 ROLAMENTO/BEARING, 6304 C3 24101-063040 1 55 2 2 1
PISTÃO CONJ.=0.25/PISTON W/RING=0.25 714320-22620
1
56 1 1
1
JOGO DE ANÉIS 0.25/RING SET 0.25 714310-22540
2
58 1 1
2
PISTÃO CONJ. 0.50/PISTON W/RING 0.5 714320-22580
1
62 1 1
2
JOGO ANÉIS 0.5/RING SET O.S=0.50 714310-22550
2
64 1 1
3
MANCAL BIELA 0.25/BEARING,PIN(0.25 714650-23610
1
68 1 1
4
MANCAL BIELA 0.50/BEARING,PIN(0.50 714650-23620
1
70 1 1
(C)Copy Rights YANMAR CO.,LTD.
Fig.4. VIRABREQUIM, PISTÃO E COMANDO VALVULA
4. VIRABREQUIM, PISTÃO E COMANDO VALVULA
Fig.5. LUB.OIL PUMP & GOVERNOR
0CR10-G70100
LUB.OIL PUMP & GOVERNOR
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D)
(C) (B)
(A) (E)
BOMBA ÓLEO CONJ./PUMP ASSY, LUB.OIL 114650-32010
1
1 1 1
TAMPA/COVER, LUB.OIL PUMP 114250-32070
1
7 1 1
O-RING, PUMP COVER 103338-32570 1 8 1 1 PINO/PIN, 3 X 16 22312-030160 1 9 1 1 PARAFUSO/BOLT, 6 X 12 26106-060122 1 10 3 3
FILTRO ÓLEO/FILTER ASSY, LUB.OIL 114250-35110 1 11 1 1 JUNTA/PACKING, S 22.4 24341-000224 2 13 1 1 PARAFUSO/BOLT, 6 X 16 26106-060162 1 14 1 1 JUNTA/WASHER, GOVERNOR 114770-61190 1 15 1 1
GOVERNADOR CONJ./GOVERNOR ASSY 714210-61700
1
16 1 1
PESO DO GOVERNADOR/WEIGHT GOV.
114210-61290 2
17 1 1
ALAVANCA GOVERNADOR/LEVER GOV.
114311-61500 1 22 1 1 PINO/PIN, 3 X 20 22322-030200 2 31 1 1 BUCHA/BEARING 114770-61520 1 33 2 2
RETENTOR ÓLEO/SEAL, OIL 114770-61600
1
34 1 1
ARRUELA PRESSÃO/WASHER, THRUST 114770-61610
1
35 1 1
ALAVANCA REG./HANDLE REGULATOR 114210-66060 1 36 1 1 PARAFUSO/BOLT, 5 X 8 26117-050089 2 39 1 1
SUPORTE REGULADOR/BRACKET, REG. 114210-66100
1
40 1 1
MOLA RETORNO/SPRING, RETURN 114252-66252
1
41 1 1
PARAFUSO AJUSTE/BOLT, ADJUSTING 114250-66440
1
42 1 1
PARAFUSO AJUSTE/BOLT, ADJUSTING 102100-67080
1
43 1 1
PARAFUSO C/ BOTÃO/BOLT, KNOB M6X15 160725-78350 1 44 1 1 PARAFUSO/BOLT, 6 X 14 26106-060142 1 45 1 1 PARAFUSO/BOLT, 6 X 20 26106-060202 1 46 1 1 PORCA/U-NUT, 6 26347-060002 1 47 1 1 PORCA/NUT, 6 26757-060002 1 48 2 2
MOLA REGULADOR/SPRING, REGULATOR 114320-66010
1
49 1 1
MOLA RETORNO/SPRING, RETURN 114250-66200
1
50 1 1
LIMITADOR COMBUSTIVEL/LIMITER ASSY, FUEL 114320-66600 1 51 1 1 PORCA/NUT, 10 26776-100002 1 56 1 1 TRAVA/TIN 114780-61090 1 57 2 2 CABO/WIRE, 0.6 22451-060000 1 58 2 2
(C)Copy Rights YANMAR CO.,LTD.
Fig.5. BOMBA DE ÓLEO LUB. E GOVERNADOR
5.BOMBA DE ÓLEO LUB. E GOVERNADOR/
Fig.6. ARREFECIMENTO E PARTIDA/COOLING & START DEVICE
0CR10-G70100 0CR10-G70100
6. ARREFECIMENTO E PARTIDA/COOLING & START DEVICE
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D)
(C) (B)
(A) (E)
TAMPA CONJ./TOP COVER, ASSY 714310-45100 1 1 1 1 ADESIVO/LABEL, DECOMPRESSION 114210-07200 2 2 1 1 LUVA/GROMMET, TANK 114299-45220 2 3 4 4 TAMPA SUPERIOR/OVER,TOP(BLACK)(13) 114310-45300 2 4 1 1 AMORTECEDOR/DAMPER 114310-45310 3 5 1 1 ESPAÇADOR/COLLAR, CYL.COVER 114399-45340 2 6 4 4
TAMPA LATERAL "B"/COVER B, SIDE (13) 114310-45260
1
7 1 1
TAMPA LATERAL "A"/COVER A, SIDE (13) 114310-45270
1
8 1 1
BORRACHA DE VEDAÇÃO/RUBBER, SEAL 114350-45320 1 9 1 1 ESPAÇADOR/COLLAR, CYL.COVER 114350-45340 1 10 1 1
SPACER, TOP COVER 114310-45350
1
11 1 1
PRISIONEIRO/STUD BOLT, TOP COVER 114310-45360 1 12 1 1 LUVA/GROMMET, TANK 183720-55210 1 13 1 1 PARAFUSO/BOLT, 6 X 8 26106-060082 1 14 4 4 PARAFUSO/BOLT, 6 X 20 26106-060202 1 15 4 4 PORCA/NUT, 6 26366-060002 1 16 1 1
TAMPA VOLANTE/FAN CASE (GRAY)(2K) 114310-45100-1 1 17 1 1 BORRACHA/RUBBER, CUSHION 114250-45301 1 18 4 4
ESPAÇADOR/COLLAR, FAN CASE 114250-45310
1
19 4 4
BORRACHA VEDAÇÃO/SEAL, FAN CASE 114650-45330
1
20 1 1
PARAFUSO/BOLT, FAN CASE 114370-45351
1
21 4 4
PARTIDA RETRATIL CONJ./STARTERASSY 114699-76251
1
23 1 1
TAMPA PARTIDA/CASE, STARTER 114699-76510
2
24 1 1
ALOJAMENTO MOLA/REEL, RECOIL 114699-76521 2 25 1 1 CATRACA/RATCHET 114699-76531 2 27 2 2
MOLA ESPIRAL/SPRING, SPIRAL 114399-76540
2
28 1 1
GUIA CATRACA/GUIDE, RATCHET 114699-76551
2
29 1 1
MOLA FRICÇÃO/SPRING, FRICTION 114699-76560
2
30 1 1
MANIPULO PARTIDA/KNOB, STARTER 114399-76620
2
31 1 1
CORDA PARTIDA/ROPE, STARTER 114699-76630
2
32 1 1
MOLA COMPRESSÃO/SPRING, COMPRES. 114699-76650
2
33 1 1
ANEL RETENÇÃO/RING, RETAINING 114699-76660 2 34 1 1 ARRUELA/WASHER 114699-76670 2 35 1 1 ARRUELA/WASHER 114699-76680 2 36 1 1
POLIA PARTIDA/PULLEY, STARTER 114699-76592 1 37 1 1 PARAFUSO/BOLT, 6 X 8 26106-060082 1 38 4 4 PARAFUSO/BOLT, 6 X 12 26106-060122 1 39 3 3
(C)Copy Rights YANMAR CO.,LTD.
Fig.7. FUEL INJECTION PUMP & FUEL INJECTION VALVE
0CR10-G70100 0CR10-G70100
7. FUEL INJECTION PUMP & FUEL INJECTION VALVE
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D)
(C) (B)
(A) (E)
BOMBA INJETORA CONJ./F.I.PUMP ASSY 714339-51400
1
1 1 1
JUNTA CORPO BOMBA/GASKET,PUMP 105546-51020 2 2 1 1 PRATO/PLATE 114250-51080 2 3 1 1
MOLA EMBOLO/SPRING, PLUNGER 114250-51160
2
4 1 1
VALVULA RECALQUE/VALVE ASS , DELIV. 114650-51300
2
5 1 1
MOLA VALVULA/SPRING, VALVE 105546-51330
2
8 1 1
FIXADOR VALVULA/HOLDER, DELIVERY 114250-51340 2 9 1 1 ESPAÇADOR/PACKING, DELIVERY 124550-51350 2 10 2 2
CORPO CONJ./BODY ASSY,FOP 114339-51400 2 11 1 1 PINO/PIN, 2.0A X 6 22351-020006 4 17 2 2
ALAVANCA CONTROLE/LEVER, CONTROL 114250-51600
2
18 1 1
ASSENTO MOLA/SEAT, SPRING 114250-51640
2
19 1 1
ASSENTO MOLA/SEAT, SPRING 114250-51650 2 20 1 1 PINO/PIN, 3.0A X 8 22351-030008 2 21 1 1
BICO INJETOR/FUEL INJECTOR 714339-53100
1
22 1 1
ELEMENTO BICO/NOZZLE ASSY 114339-53050 2 23 1 1 PORCA/NUT,NOZZLE 114250-53080 2 26 1 1
PORTA INJETOR/HOLDER ASSY, NOZ. 114339-53100 2 27 1 1 PINO/PIN, 2.5A X 5 22351-025005 3 30 1 1 MOLA BICO/SPRING,NOZZLE 114250-53120 2 31 1 1 ASSENTO MOLA/SEAT,SPRING 114250-53130 2 32 1 1 ESPAÇADOR/SPACER,VALVE STOP 114250-53140 2 33 1 1 PINO/PIN 114250-53210 2 34 2 2 CALÇO/SHIM SET 114250-53400 2 35 1 1
(C)Copy Rights YANMAR CO.,LTD.
Fig.7. BOMBA INJETORA E BICO INJETOR
7. BOMBA INJETORA E BICO INJETOR
Fig.8. FUEL TANK & FUEL PIPE
0CR10-G70100 0CR10-G70100
FUEL TANK & FUEL PIPE
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D)
(C) (B)
(A) (E)
TANQUE CONJ./TANK CMP, FUEL (13) 714339-55020
1
1 1 1
PLUG DRENO/PLUG, DRAIN 114299-55080 3 3 1 1 JUNTA/GASKET, 8 X 1.0 23414-080000 3 4 1 1
TAMPA CONJ./CAP ASSY, FUEL TANK 114288-55041
2
5 1 1
VALVULA/VALVE, FUEL OIL CAP 114288-55081
3
7 1 1
FILTRO ENTRADA/FILTER, FUEL OIL 114250-55100
2
8 1 1
AMORTECEDOR/DAMPER, FUEL TANK 114250-55201
2
9 4 4
INDICADOR NIVEL/PIPE, GAUGE 114339-55150 2 11 1 1 ABRAÇADEIRA/CLAMP, HOSE 7 23080-007000 2 12 2 2
FILTRO CONJ./FILTER ASSY,FUEL OIL 114250-55121 1 13 1 1 JUNTA/GASKET 114250-55130 2 14 1 1
SUPORTE TANQUE A/STAY A, FUEL TANK 114210-55210
1
15 1 1
SUPORTE TANQUE B/STAY B, FUEL TANK 114310-55230
1
16 1 1
TORNEIRA/COCK, FUEL OIL 114250-55301 1 17 1 1 JUNTA/PACKING, S 15.0 24341-000150 2 18 1 1 PARAFUSO/BOLT, LIFTING 114210-55810 1 19 1 1 ARRUELA/WASHER, 8 22117-080000 1 20 1 1 PARAFUSO/BOLT, 6 X 16 26106-060162 1 21 2 2 PARAFUSO/BOLT, 8 X 45 26106-080452 1 22 1 1 PORCA/NUT, 6 26366-060002 1 23 2 2
MANGUEIRA CONJ./PIPE ASSY, FUEL OIL 114780-59010
1
24 1 1
MANGUEIRA COMB./PIPE, FUEL OIL 114780-59060 2 25 1 1 ABRAÇADEIRA/CLAMP, HOSE 14 23080-014000 2 26 2 2
MANGUEIRA RET. CONJ./PIPE ASSY, RET. 114339-59300 1 27 1 1 ABRAÇADEIRA/CLAMP, 9 124722-59050 2 28 1 1
MANGUEIRA RETORNO/PIPE, FUEL RET. 114310-59060 2 29 1 1 ABRAÇADEIRA/CLIP, HOSE 8 124066-59100 2 30 1 1
TUBO PROTEÇÃO/TUBE, PROTECTOR 114310-59310 2 31 1 1 ABRAÇADEIRA/CLAMP, NYLON 140 121750-59890 2 32 1 1
TUBO ALTA PRESSÃO/PIPE, FUEL INJECT. 114310-59800
1
33 1 1
SUPORTE MANGUEIRA/SUPPORT, PIPE 114650-59850
1
39 1 1
(C)Copy Rights YANMAR CO.,LTD.
Fig.8. TANQUE DE COMBUSTIVEL E TUBO
8. TANQUE DE COMBUSTIVEL E TUBO /
Fig.9. STARTING MOTOR & DYNAMO
0CR10-G70100 0CR10-G70100
9. MOTOR PARTIDA E DINAMO/STARTING MOTOR & DYNAMO
(F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.
REF. PARTS NO. Q'TY I R
(F) (D) (C) (B) (A) (E) MOTOR PARTIDA/STARTER(HITACHI 12V 114362-77011 1 1 1 INDUZIDO/A RMATURE 114381-77110 2 2 1
ARRUELA CONJ./WASHER KIT, THRUST X2114811000
2
3 1
LIMITADOR PINHÃO/STOPPER SET, PINION X2114715500
2
4 1
BOBINA CONJ./COIL ASSY, FIELD 114381-77130
2
5 1
TAMPA TRASEIRA/COVER, REAR 114381-77140
2
6 1
PORTA ESCOVA/HOLDER ASSY, BRUSH 114371-77160 2 7 1 ESCOVA(-)/BRUSH (-) 114371-79040 3 8 2 ESCOVA (-)/BRUSH (+) 114371-79050 3 9 1
MOLA ESCOVA/SPRING, BRUSH 114371-79060
3
10 4
PINHÃO CONJ./PINION ASSY X211485016
2
11 1
ALOJAMENTO/HOUSING ASSY, GEAR 114381-77151
2
12 1
GUARDA PÓ/COVER KIT, DUST 114371-77170
2
13 1
ALAVANCA/SHIFT LEVER KIT 114371-77180 2 14 1 AUTOMÁTICO/SWITCH, MAGNET 124298-77020 2 15 1 PARAFUSO/THROUGH BOLT 124195-77770 2 16 2 PARAFUSO/BOLT M 6X 37 114371-79070 2 17 2
TAMPA TERMINAL/COVER, TERMINAL X2114274200 2 18 1 PARAFUSO/BOLT, 10 X 30 26106-100302 1 19 2 PORCA/NUT, 8 26716-080002 1 20 1 SUPORTE/BRACKET, HARNESS 114385-77400 1 21 1
LIMITADOR CORRENTE/LIMITER, CURRENT 15A 119660-77710 1 22 1 PARAFUSO/BOLT, 6 X 12 26106-060122 1 23 2 PARAFUSO/BOLT, 6 X 20 26106-060202 1 24 2
REGULATOR TENSÃO/HARNESS, WIRE 114351-77540 1 25 1 FUSIVEL/FUSE, 20A 29411-200000 2 26 2 PARAFUSO/SCREW, 4 X 10 26023-040102 1 27 2
PAINEL PARTIDA CONJ./PANEL ASSY, SWITCH 114351-77500
1
28 1
ADESIVOLABEL, START SWITCH 105198-07120 2 29 1 CHICOTE/COUPLER 114351-77520 2 30 1
CHAVE PARTIDA CONJ./SWITCH, KEY 106100-77620
2
32 1
CHAVE PARTIDA/KEY, STARTER 106100-77630 3 33 1 CHICOTE/HARNESS, WIRE 114351-77700 2 34 1 LÂMPADA/BULB, 12V 3.4W 29220-083200 3 35 1
DINAMO CONJ./DINAMO ASSY, 180 114351-78290
1
36 1
ESTATOR CONJ./STATOR ASSY 114351-78830
2
37 1
CAPA DO DINAMO/WHEEL, DYNAMO 114351-78840
2
38 1
ABRAÇADEIRA DO CABO/CLAMP, CORD 160710-78710 1 39 1 BOLT, 6 X 12 26106-060122 1 40 1 BOLT, 6 X 20 26106-060202 1 41 3 PARAFUSO/SCREW, 6 X 14 26577-060142 1 42 3
(C)Copy Rights YANMAR CO.,LTD.
Fig.9. MOTOR PARTIDA E DINAMO
Fig.10. TOOL,LABEL & GASKET SET
0CR10-G70100 Remarks (1)OPTIONAL 0CR10-G70100 (F)= (E)= (D)= (C)= (B)=L100N6-ME (A)=L100N6-M LEV.REF. PARTS NO. Q'TY I R
(F)
(D) (C) (B)
(A) (E)
ADESIVO/LABEL, YANMAR MARK A 114250-07090
1
1 1 1
ADESIVO (B)/LABEL, YANMAR MARK B 114250-07111
1
2 1 1
ADESIVO ATENÇÃO/LABEL, CAUTION 114210-07120
1
3 1 1
ADESIVO PARTIDA/LABEL HOW TO START 114210-07130 1 4 1 1 LABEL, YANMAR 114261-07350 1 5 1 1
JOGO DE FERRAMENTAS/TOOL ASSY 714250-92100
1
6 1 1
SACOLA FERRAMENTAS/BAG, TOOL 114250-92600 2 7 1 1 CHAVE/DRIVER, + 160330-92730 2 8 1 1 CHAVE DE BOCA/SPANNER, 10 X 12 28110-100120 2 9 1 1 CHAVE DE BOCASPANNER, 14 X 17 28110-140170 2 10 1 1 ALMOTOLIA/OILER 28210-000150 2 11 1 1 1
JOGO DE JUNTA/GASKET SET(NON-ASB.) 714339-92600
1
16 1 1
JUNTA CABEÇOTE/GASKET, HEAD 0.5 114651-01340
2
17 1 1
ANEL ORING/O-RING, TAPPET 114650-01380
2
18 1 1
JUNTA COBERTURA/GASKET, COVER 114250-01841
2
19 1 1
JUNTA/GASKET, CRANK CASE 114650-01412 2 20 1 1 ANEL DE BORRACHA/O-RING 114299-01950 2 21 2 2 ARRUELA/WASHER, SEAL 16 22190-160002 2 22 2 2
RETENTOR VALVULA/SEAL, VALVE STEM 114650-11340
2
23 2 2
PROTETOR INJETOR/PROTECTOR, NOZ. 114339-11451
2
24 1 1
ASSENTO INJETOR/SEAT, NOZZLE 114339-11551
2
25 1 1
JUNTA TAMPA CABEÇOTE/GASKET, BON. 114310-11310
2
26 1 1
JUNTA COLETOR ADM./GASKET,AIR CLEAN 114310-12210
2
27 1 1
JUNTA ESCAPE/GASKET, MUFFLER 114310-13200
2
28 1 1
ANEL BORRACHA/O-RING, PUMP COVER 103338-32570 2 29 1 1 CHAPA/PACKING, S 22.4 24341-000224 2 30 1 1 JUNTA/GASKET, 8 X 1.0 23414-080000 2 31 1 1 CHAPA/PACKING, S 15.0 24341-000150 2 32 1 1
(C)Copy Rights YANMAR CO.,LTD.
