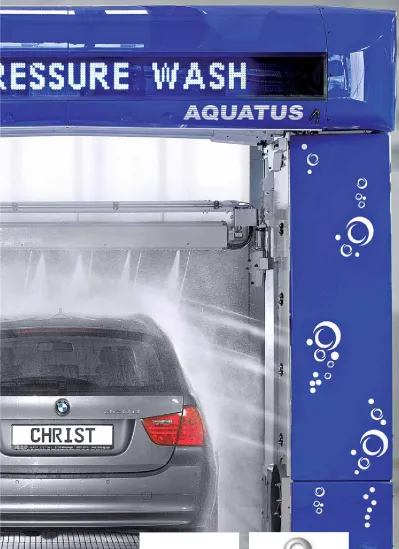

AQUATUS Pórtico de lavagem sem escovas

AQUATUS

Pórtico de lavagem

sem escovas

Futuro

Preenche os requerimentos do selo VDA.

AQUATUS

Lavagem automóvel única

Utilizar tecnologia de qualidade e alta performance é o que mantém um negócio rentável e vencedor.

A AQUATUS preenche estes requisitos de alta qualidade mesmo no seu modelo básico. A nossa inovadora tecnologia Opti-Stream+ _{oferece uma combinação da lavagem a alta pressão}

com o sistema de aplicação de produtos químicos, numa barra superior compacta com seguimento de contornos. Junto com o nosso conceito de secagem de alta performance, a satisfação dos seus clientes é garantida.

A vasta gama de diferentes equipamentos vão de encontro às exigências dos mais diversos requerimentos.

A aplicação de materiais de alta qualidade e de acabamentos superiores garantem uma grande longevidade da máquina. A manutenção fácil, o sistema de diagnóstico moderno, assim como, os componentes de baixa manutenção e os baixos consumos asseguram uma operação da máquina rentável.

Inovação Opti-Stream+

O nosso novo design da estrutura permite que a barra horizontal de contorno seja rebaixada quase ao nível do chão e que oscile a um ângulo de 200°. Desta forma os produtos químicos são aplicados mesmo nas zonas mais difíceis.

Opti-Stream

+

Pré-absorção química

Pré-absorção química

Opti-Stream+_{é um sistema moderno optimizado para}

aplicação de até 3 produtos químicos especiais. Os jatos dos químicos (4 em cada linha de alimentação integrada na barra superior e 6 em cada lado) são fabricados em material de alta qualidade e posicionados estrategicamente para uma aplicação dos produtos eficiente. Distinguem-se pelas seguintes características:

• Jatos de pulverização plana com ligeira corrente asseguram uma vantagem na aplicação, mesmo com a superfície molhada.

• Válvula solenóide integrada previne a queda de gotas depois da aplicação dos produtos químicos.

Inovação Opti-Stream+

A barra superior oscilatória também contém um sistema poderoso de alta pressão capaz de lavar as zonas de mais difícil acesso como as superfícies à volta da matrícula.

Opti-Stream

+

Lavagem intensiva a alta pressão

Alta pressão superior

A barra superior de contorno alberga 6 bicos oscilantes, que trabalham para retirar sujidades extremas da superfície do veículo, com uma pressão de aproximadamente 70 bar. Contém outros 6 bicos planos para uma limpeza uniforme.

Alta pressão lateral Semelhante à barra superior com sistema Opti-Stream+_{, 4}

bicos oscilatórios e 4 bicos planos localizados em ambos os lados da máquina efetuam a lavagem lateral do veículo. Os veículos mais altos são lavados automaticamente com 8 bicos oscilatórios adicionais.

Manutenção fácil:

Acesso fácil ao painel de controlo e ao regulador dos níveis de água. As portas em material de alta qualidade conferem uma proteção anti-salpicos para os componentes elétricos.

Sistema hidráulico

Painel de controlo

A tecnologia moderna de pressão de água e de ar está localizada atrás deste dispositivo. O regulador, o manómetro e o lubrificador de pressão de ar garantem um operação suave.

Estante de bombas com recipiente de armazenamento As estantes das bombas têm uma estrutura em poupança de espaço e um recipiente de armazenamento

no topo. O sistema integrado de separação em rede permite a seleção de alimentação de água limpa ou reciclada.

Dispositivos de dosagem

Sistemas externos ou internos efetuam uma dosagem exata e optimizada dos produtos químicos. Dependendo do modo de funcionamento, é aplicado um sistema doseador de elevação ou de injeção.

Sistema de injeção

A utilização de hydrominders para dosagem externa permite a mistura de proporções exatas, ajustáveis individualmente, de produtos químicos na água. Sistema de dosagem de elevação

O sistema de dosagem integrado é ajustável devido ao sistema de elevação.

7

cess to water regulation High-quality doors block away from electrical

Unidade de controlo

O quadro elétrico, cuidadosamente projetado, está localizado na traseira do pórtico, protegido por uma porta estanque. O centro do computador da unidade de lavagem é composto por um controlo industrial compacto PLC com um sistema de transporte moderno. Todas as funções são controlados com precisão e garantem uma sequência de trabalho segura.

Quadro elétrico

Sistema de diagnóstico O monitor eletrónico é o componente mais importante da unidade de lavagem. Este apresenta os avisos de erro e avarias de forma clara. O sistema de autoajuda

facilita o reconhecimento da avaria.

Controlo de sensores infravermelhos Os sensores infravermelhos de controlo e de segurança fazem uma leitura dos contornos do veículo. Esta leitura perfeita proporciona uma aplicação precisa dos produtos químicos e um controlo da alta pressão horizontal.

Variável e suave Os conversores de frequência controlam a tração dos motores elétricos e dos dispositivos de elevação. As sequências, de movimento suave e variável, optimizam os ciclos de operação.

Secagem

Secador horizontal giratório

Esta tecnologia Christ é aplicada com sucesso há 15 anos. Os jatos controlados por fotocélulas posicionam-se num ângulo que optimiza a secagem da frente e da traseira do veículo.

Contorno inteligente

O novo sistema OptiAir permite que o ângulo dos jatos de secagem se altere sequencialmente, dependendo do contorno de cada veículo, e atinge melhores resultados de secagem.

9

Nova técnica de grande volume de ar e consumo elétrico mínimo com resultados de secagem superiores.

Altura de secagem

vertic

al

1.700 mm

Altura de secagem

Todos os tamanhos do modelo têm uma altura de secagem de 1,70 metros.

Extras tornam o bom ainda melhor...

...e aumentam o seu lucro!

Dispositivo de cera A aplicação da cera para proteção da

pintura do veículo é efetuada num ciclo extra. O revestimento da cera serve de apoio à secagem e confere uma conservação permanente,

atingindo resultados de brilho perfeitos. Preserva o valor do veículo

e aumenta o número de programas possíveis.

Dispositivo de posicionamento

Indicação LED de AVANÇAR-STOP-RECUAR para um posicionamento exato do veículo na unidade de lavagem.

Controlo por infravermelhos durante a entrada.

Lava-rodas de alta pressão com ou sem escova

A rotação da alta pressão em conjunto com o cruzamento dos jatos permite a lavagem das jantes e de toda a zona inferior lateral. Pode ser adicionalmente aplicado um químico de jantes para uma limpeza optimizada.

11

A espuma aplicada sobre as superfícies do veículo cria um efeito visual atrativo e melhora os resultados da lavagem. Esta é uma vantagem adicional para qualquer operador.

Lava-chassis

Uma unidade de lavagem móvel pulveriza a parte inferior do veículo a 85 bar utilizando dois jatos rotativos. A medição do comprimento do veículo assegura que a sequência de pulverização seja terminada de forma exata e sem desperdício de água.

A lavagem a alta pressão sem escovas é especialmente eficaz nas pickups e também proporciona uma lavagem completa das zonas de carga.

Alta pressão vertical

A alta pressão lateral pode ser opcionalmente adicionada para uma lavagem minuciosa de SUVs, VANs e pickups.

Para casos especiais

Dispositivos de serviço

Terminal de serviço Suporte na parede

Para iniciar a unidade de lavagem através do programa ou introdução de código. Teclado com proteção dupla e painel de controlo iluminado.

Terminal de serviço Dispositivo com base Este upgrade permite um localização livre.

A coluna de suporte pode ser utilizada para guardar acessórios como: leitor magnético de cartões, moedeiro, leitor de código de barras e intercomunicador. Dispositivo de seleção de programa C-CAT

O bilhete de lavagem pode ser entregue ao cliente no terminal de pagamento utilizando o C-CAT.

O código gerado é utilizado para iniciar o programa na unidade de lavagem. Existem várias funções possíveis com a conexão do dispositivo à unidade de lavagem.

Aconselhamento profissional Soluções personalizadas

Os nossos serviços para o seu sucesso

CONSULTORIA COMERCIAL

• Consulta direta no terreno para abordagem de todas as questões relacionadas com a lavagem automóvel.

CONCEITO

• Avaliação de necessidades • Avaliação do local de instalação • Cálculo de rentabilidade

• Recomendação da máquina certa e de conceitos de marketing

PORTFÓLIO DE PRODUTOS • Pórticos de lavagem • Túneis de lavagem • Unidades self-service

• Unidades de reciclagem de água

• Produtos de lavagem e cuidado automóvel SEGURANÇA

• Certificação de acordo com DIN EN ISO 9001, DIN EN ISO 14001, OHSAS 19001 e SCC

Serviços sujeitos a disponibilidade nacional.

PLANEAMENTO / AUTORIZAÇÃO • Apoio à arquitetura

• Planos de instalação específicos das máquinas

• Preparação de documentos de planeamento complementares

DIRETOR DE PROJETO

• Interlocutor de esclarecimentos

• Esclarecimento de requisitos para instalação da máquina

• Reuniões de construção FINANCIAMENTO

• Cooperação com parceiros para leasing de máquinas

O melhor serviço Instalação de qualidade

INSTALAÇÃO

• Técnicos especializados na instalação de equipamentos • Observação de especificações de segurança como HST, HSST • Instalação profissional da unidade técnica

• Testes de operação e controlo das funções • Formação do pessoal de operação em relaçao à máquina.

QUÍMICOS

• Preparação da máquina com o aconselhamento de produtos químicos para atingir melhores resultados de lavagem e secagem.

FORMAÇÃO

Programa de formação de funcionários

SERVIÇO

• Vasta rede de serviços ao cliente • Tempo de resposta rápido • Contacto direto

• Apoio telefónico

• Contrato de manutenção parcial/completo •Fornecimento rápido de peças

RENOVAÇÃO E MANUTENÇÃO DE IMAGEM • Limpeza da pista e da máquina
