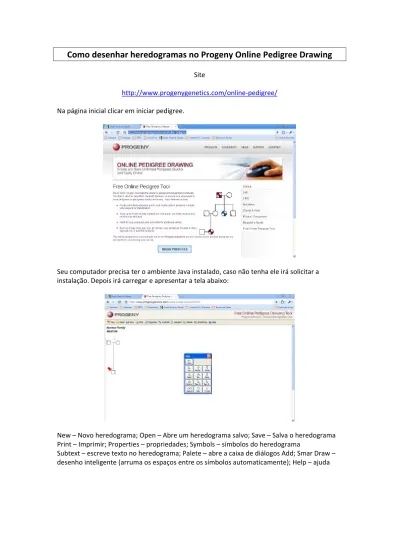

Como desenhar heredogramas no Progeny Online Pedigree Drawing
Site http://www.progenygenetics.com/online‐pedigree/ Na página inicial clicar em iniciar pedigree. Seu computador precisa ter o ambiente Java instalado, caso não tenha ele irá solicitar a instalação. Depois irá carregar e apresentar a tela abaixo: New – Novo heredograma; Open – Abre um heredograma salvo; Save – Salva o heredograma Print – Imprimir; Properties – propriedades; Symbols – símbolos do heredograma Subtext – escreve texto no heredograma; Palete – abre a caixa de diálogos Add; Smar Draw – desenho inteligente (arruma os espaços entre os símbolos automaticamente); Help – ajudaNa tela abaixo observe o que ocorreu quando o mouse clicou no indivíduo: abriram setas que permitem que sejam adicionados os familiares. A seta amarela superior adiciona os pais; as setas laterais a superior adicionar irmãos (sibilings) e a inferior cônjuge (spouse); a inferior adiciona filhos (child). Você também pode usar a caixa add para adicionar familiares. Como adicionar gêmeos: cliquei no add twin br e depois no irmão 2 e adicionei um irmão gêmeo. Para parar de adicionar irmãos gêmeos você deve selecionar a tecla off (caso contrário ele continuará a adicionar). Veja também que o indivíduo 1 da segunda geração tem um filho que adicionei clicando na seta inferior. O probando é indicado com a seta vermelha.
Vejam que foram adicionados dois filhos no probando e três filhos no irmão do probando. Perceba que os números dos indivíduos mudaram de acordo com a posição no heredograma. Agora vamos adicionar as legendas dos fenótipos. Se você clicar na aba symbols irá aparecer a caixa de dialógo acima. Aqui você pode colocar uma legenda para os símbolos. Deve seguir esta sequência: 1 – selecione add row; 2 – selecione a linha que irá aparecer; 3 – no icon preview selecione o quadrante que deseje; 4 – no color preview selecione a cor; 5 – depois na linha selecione a descrição do símbolo e escreva a informação que desejar; 6 – selecione apply ao final e feche a caixa.
Você percebe que os símbolos foram adicionados ao desenho. Na caixa propriedades você tem várias opções: Progeny – propriedades do site Pedigree – propriedades do heredograma. Você pode selecionar a fonte, e também opções como mostrar o número de identificação, e preencher cabeçalho e rodapé. Eu coloquei no cabeçalho (header) o nome da família, e no rodapé (footer) a data de elaboração quem desenhou e a data de atualização. Outra aba desta caixa é a individual, nela você pode alterar características dos indivíduos no heredograma. Para isso você deve selecionar o indivíduo. Aqui eu o pai do probando morreu então marquei deceased. Se você clicar em update symbols a caixa de diálogos com os símbolos pré‐estabelecidos se abre. Aqui eu marquei câncer colorretal.
Se você clicar em update symbols a caixa de diálogos com os símbolos pré‐estabelecidos se abre. Aqui eu marquei câncer colorretal. Na caixa Relationships, vocês tem a opção de selecionar o tipo de união (separação ou divórcio), ou ainda consangüíneo, e selecionar o tipo de gestação gemelar (dizigótico, monozigótico ou desconhecido). A seguir veremos como adicionar texto abaixo dos símbolos. Selecione a caixa Subtext.
Na aba subtexto abre uma caixa na qual você pode escrever os dados dos indivíduos aqui por convenção vou colocar nome, tipo do tumor, idade de diagnóstico, comprovação do tumor. Depois de escrever selecionem save e fechem a caixa. Aqui o heredograma, coloquei a idade dos indivíduos ao lado do nome, pois este programa não permite adicionar em outro local. Outras funções Vocês podem imprimir o heredograma selecionando print. Também é possível salvá‐lo selecionando save. O arquivo fica armazenado na sua máquina, mas você não pode encaminhá‐lo por e‐mail. Para isto você deve colar em outro programa (aí você não pode editar). Para copiar aperte a tecla print screen . Abra um programa (Power Point ou Word) e cole (teclas Ctrl + V).
Aspecto do Heredograma no Power Point. Esta é uma versão online do programa Progeny, portanto outros símbolos e funções não podem ser verificados aqui.
